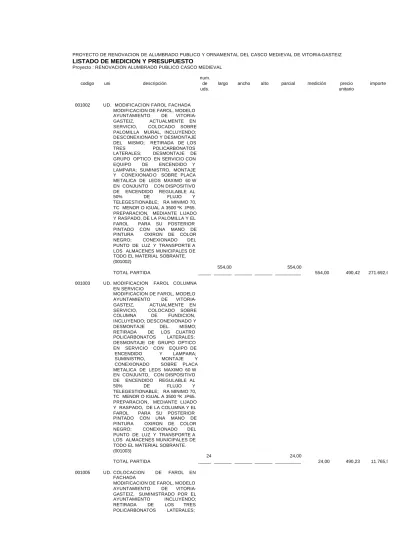

PROYECTO DE RENOVACION DE ALUMBRADO PUBLICO Y ORNAMENTAL DEL CASCO MEDIEVAL DE VITORIA-GASTEIZ
LISTADO DE MEDICION Y PRESUPUESTO
Proyecto : RENOVACION ALUMBRADO PUBLICO CASCO MEDIEVAL num.
codigo uni descripción de largo ancho alto parcial medición precio importe
uds. unitario
001002 UD. MODIFICACION FAROL FACHADA MODIFICACION DE FAROL, MODELO AYUNTAMIENTO DE VITORIA- GASTEIZ, ACTUALMENTE EN SERVICIO, COLOCADO SOBRE PALOMILLA MURAL, INCLUYENDO; DESCONEXIONADO Y DESMONTAJE DEL MISMO; RETIRADA DE LOS TRES POLICARBONATOS LATERALES; DESMONTAJE DE GRUPO OPTICO EN SERVICIO CON EQUIPO DE ENCENDIDO Y LAMPARA; SUMINISTRO, MONTAJE Y CONEXIONAD O SOBRE PLACA METALICA DE LEDS MAXIMO 60 W EN CONJUNTO CON DISPOSITIVO DE ENCENDIDO REGULABLE AL 50% DE FLUJO Y TELEGESTIONABLE; RA MINIMO 70, TC MENOR O IGUAL A 3500 ºK .IP65. PREPARACION, MEDIANTE LIJADO Y RASPADO, DE LA PALOMILLA Y EL FAROL PARA SU POSTERIOR PINTADO CON UNA MANO DE PINTURA OXIRON DE COLOR NEGRO; CONEXIONADO DEL PUNTO DE LUZ Y TRANSPORTE A LOS ALMACENES MUNICIPALES DE TODO EL MATERIAL SOBRANTE. (001002)
554,00 554,00
TOTAL PARTIDA _____ _______ _______ _______ __________ 554,00 490,42 271.692,68 001003 UD.MODIFICACION FAROL COLUMNA
EN SERVICIO
MODIFICACION DE FAROL, MODELO AYUNTAMIENTO DE VITORIA- GASTEIZ, ACTUALMENTE EN SERVICIO, COLOCADO SOBRE COLUMNA DE FUNDICION, INCLUYENDO; DESCONEXIONADO Y DESMONTAJE DEL MISMO; RETIRADA DE LOS CUATRO POLICARBONATOS LATERALES; DESMONTAJE DE GRUPO OPTICO EN SERVICIO CON EQUIPO DE ENCENDIDO Y LAMPARA; SUMINISTRO, MONTAJE Y CONEXIONADO SOBRE PLACA METALICA DE LEDS MAXIMO 60 W EN CONJUNTO, CON DISPOSITIVO DE ENCENDIDO REGULABLE AL 50% DE FLUJO Y TELEGESTIONABLE; RA MINIMO 70, TC MENOR O IGUAL A 3500 ºK .IP65. PREPARACION, MEDIANTE LIJADO Y RASPADO, DE LA COLUMNA Y EL FAROL PARA SU POSTERIOR PINTADO CON UNA MANO DE PINTURA OXIRON DE COLOR NEGRO; CONEXIONADO DEL PUNTO DE LUZ Y TRANSPORTE A LOS ALMACENES MUNICIPALES DE TODO EL MATERIAL SOBRANTE. (001003)
24 24,00
TOTAL PARTIDA _____ _______ _______ _______ __________ 24,00 490,23 11.765,52 001005 UD.COLOCACION DE FAROL EN
FACHADA
MODIFICACION DE FAROL, MODELO AYUNTAMIENTO DE VITORIA- GAST EIZ, SUMINISTRADO POR EL AYUNTAMIENTO INCLUYENDO; RETIRADA DE LOS TRES
DESMONTAJE DE GRUPO OPTICO CON EQUIPO DE ENCENDIDO; SUMINISTRO MONTAJE Y CONEXI ONADO SOBRE PLACA METALICA DE LEDS MAXIMO 60 W EN CONJUNTO CON DISPOSITIVO DE ENCENDIDO REGULABLE AL 50% DE FLUJO Y TELEGESTIONABLE; RA MINIMO 70, TC MENOR O IGUAL A 3500 ºK .IP65. PREPARACION, MEDIANTE LIJADO Y RASPADO, DE LA PALOMILLA, SUMINISTRADA POR EL AYUNTAMIENTO Y EL FAROL PARA SU POSTERIOR PINTADO CON UNA MANO DE PINTURA OXIRON DE COLOR NEGRO; ANCLAJE EN FACHADA DE LA PALOMILLA; SUMINISTRO Y MONTAJE DE CAJA DE DERIVACION CON BORNAS DE CONEXION Y CORTACIRCUITOS CALIBRADOS; 10 MTS. DE CONDUCTOR RV-0,6/1 KV. DE 3 X 2, 5 MM2 GRAPADO A FACHADA CON BRIDA Y TACO COLOC ADOS CADA 40 CMS; CONEXIONADO DEL PUNTO DE LUZ Y TRANSPORTE A LOS ALMACENES MUNICIPALES DE TODO EL MATERIAL SOBRANTE. (001005)
10,00 10,00
TOTAL PARTIDA _____ _______ _______ _______ __________ 10,00 525,07 5.250,70 001006 UD.SUSTITUCION EQUIPO Y LAMPARA
100 W
MODIFICACION DE PUNTO DE LUZ EN FACHADA TIPO PROYECTOR INCLUYENDO; LIMPIEZA DEL BLOQUE OPTICO DE LA LUMINARIA ACTUALMENTE EN SERVICIO MODELO, OA-400 UBICADA EN FACHADA Y SUSTITUCION DEL EQUIPO DE ENCENDIDO Y LA LAMPARA EN SERVICIO POR EQUIPO DE ENCENDIDO EN ALTO FACTOR, ARRANCADOR DE IMPULSOS DIRECTOS A LA LAMPARA Y LAMPARA DE HALOGENUROS METALICOS MODELO MASTER CITY WHITE DE 100 W/828.
(001006)
BARRANCAL 17 17,00
TOTAL PARTIDA _____ _______ _______ _______ __________ 17,00 75,00 1.275,00 001007 UD.PROYECTOR DECOFLOOD2
HALOGENOS 70 W.
SUSTITUCION DE PROYECTOR ACTUALMENTE EN SERVICIO, UBICADO EN FACHADA O TEJADO DE EDIFICIO MONUMENTAL INCLUYENDO; DESCONEXIONADO DEL MISMO Y TRANSPORTE DE MATERIAL SOBRANTE A LOS ALMACENES MUNICIPALES; SUMINISTRO Y MONTAJE SOBRE SOPORTE ACTUAL DE PROYECTOR MODELO DECOFLOOD2 DVP626 O SIMILAR CON OPTICA A DEFINIR EN OBRA, REJILLA ANTIDESLUMBRAMIENTO Y LAMPARA DE HALOGENUROS DE 70 W; 10 MTS. CONDUCTOR RV-0,6/1 kV. DE 3x2,5 MM2 GRAPADO A FACHADA CON BRIDA Y TACO COLOCADOS CADA 40 CMS; CAJA DE DERIVACION TIPO CLAVED CON BORNAS DE CONEXION Y CORTACIRCUITOS CALIBRADO Y MANO DE OBRA DE MONTAJE, CONEXIONADO Y ORIENTACION
PROYECTO DE RENOVACION DE ALUMBRADO PUBLICO Y ORNAMENTAL DEL CASCO MEDIEVAL DE VITORIA-GASTEIZ
LISTADO DE MEDICION Y PRESUPUESTO
Proyecto : RENOVACION ALUMBRADO PUBLICO CASCO MEDIEVAL num.
codigo uni descripción de largo ancho alto parcial medición precio importe
uds. unitario
Suma anterior _____ _______ _______ _______ __________ __________ ___________ 289.983,90 DEL MISMO UNA VEZ COLOCADO.
(001007)
21,00 21,00
TOTAL PARTIDA _____ _______ _______ _______ __________ 21,00 564,66 11.857,86 001008 UD.ESTUDIO LUMINICO Y
MODELIZACION DE LA INSTALACION
TRABAJO DE CAMPO MEDIANTE VEHICULO MOVIL, DE LAS MEDIDAS LUMINOTECNICAS INICIALES Y POSTERIORES AL CAMBIO. MODELIZACION 3D DE TODO EL CASCO VIEJO, CON LA UBICACION GEOGRAFICA Y CARACTERISTICAS TECNICAS DE TODOS LOS PUNTOS DE ALUMBRADO EXTERIOR QUE LO COMPONEN. ENTREGA DE INFORME FINAL CON LA SOLUCION ADOPTADA, LAS CARACTERISTICAS LUMINOTECNICAS DE LA NUEVA INSTALACION, ANALISIS ENERGETICO Y ECONOMICO DE LA SOLUCION IMPLANTADA Y EL PERIODO DE RETORNO DE LA INVERSION REALIZADA. (001008) 1,00 1,00 TOTAL PARTIDA _____ _______ _______ _______ __________ 1,00 3.394,24 3.394,24 001009 UD.PROYECTOR DECOFLOOD LED 53
W
SUSTITU CION DE PROYECTOR ACTUALMENTE EN SERVICIO, UBICADO EN FACHADA O TEJADO DE EDIFICIO MONUMENTAL INCLUYENDO; DESCONEXIONADO DEL MISMO Y TRANSPORTE DE MATERIAL SOBRANTE A LOS ALMACENES MUNICIPALES; SUMINISTRO Y MONTAJE SOBRE SOPORTE ACTUAL DE PROYECTOR MODELO DECOFLOOD BVP626 O SIMILAR DE LEDS 53 W 3400 LUMENES Y CON OPTICA A DEFINIR EN OBRA, 10 MTS. CONDUCTOR RV- 0,6/1 kV. DE 3x2,5 MM2 GRAPADO A FACHADA CON BRIDA Y TACO COLOCADOS CADA 40 CMS; CAJA DE DERIVACION TIPO CLAVED CON BORNAS DE CONEXION Y CORTACIRCUITOS CALIBRADO Y MANO DE OBRA DE MONTAJE, CONEXIONADO Y ORIENTACION DEL MI SMO UNA VEZ COLOCADO. (001004)
22,00 22,00
TOTAL PARTIDA _____ _______ _______ _______ __________ 22,00 676,94 14.892,68
TOTAL CAPITULO _____ _______ _______ _______ __________ __________ ___________ 320.128,68 Son TRESCIENTOS VEI NTE MIL CIENTO VEINTIOCHO Euros con SESENTA Y OCHO Céntimos.
PROYECTO DE RENOVACION DE ALUMBRADO PUBLICO Y ORNAMENTAL DEL CASCO MEDIEVAL DE VITORIA-GASTEIZ
LISTADO DE MEDICION Y PRESUPUESTO
Proyecto : RENOVACION ALUMBRADO PUBLICO CASCO MEDIEVAL num.
codigo uni descripción de largo ancho alto parcial medición precio importe
uds. unitario
03# ALUMBRADO PUBLICO ALUMBRADO PUBLICO (03#)
03001 UD.INSTALACION DE LED 40W EN FAROL FERNANDINO EN COLUMNA Modificacion de los faroles modelo Fernandino, colocados sobre columna, incluyendo desconexionado y desmontaje del mismo, retirada de los cuatro policarbonatos laterales y instalación de cristales transparentes antideslumbrantes entorno al farol; desmontaje del bloque óptico actual, equipo de encendido y lámpara y sustitución, montaje y conexionado de placa metálica de leds máximo 40 W regulable y telegestionado. También se lijara la columna y los faroles para su posterior pintado con el color a determinar.
(03001)
58,00 58,00
TOTAL PARTIDA _____ _______ _______ _______ __________ 58,00 504,17 29.241,86 03002 UD INSTALACION DE LED 60 W EN
FAROL FERNANDINO EN FACHADA Modificación farol modelo Fernandino colocado en fachada, incluyendo desconexionado y desmontaje del mismo, desmontaje del bloque óptico actual, equipo de encendido y lámpara y sustitución, montaje y conexionado de placa metálica de leds máximo 60 W regulable y telegestionado. También se lijara las palomillas de fachada, las columnas y los faroles para su posterior pintado con el color a determinar. (03009) 44,00 44,00 TOTAL PARTIDA _____ _______ _______ _______ __________ 44,00 504,64 22.204,16 03003 UD SISTEMA DE TELECONTROL INSTALACION DE SISTEMA DE TELECONTROL. INSTALACION DE SISTEMA DE TELEGESTION PUNTO A PUNTO INCLUYENDO, SOFTWARE EN PC, MODULO DE CONTROL EN EL CENTRO DE MANDO Y APARATO DE CONTROL EN PUNTO DE LUZ, SISTEMA DE COMUNICACIÓN INCORPORADO E INTERCONEXIONADO ENTRE EL PC, CENTRO DE MANDO Y LOS PUNTOS DE LUZ. INCLUYENDO INSTALACION, PUESTA EN MARCHA Y FORMACION (03013) 6,00 6,00 TOTAL PARTIDA _____ _______ _______ _______ _______ ___ 6,00 5.003,88 30.023,28 03004 UD CAMBIO DE FILTROS 3M DE 3 METROS
Incluye sustituccion de film fotoconductor 3M de 3 metros en el interior de tubo de la luminaria instaladas ademas del, montaje y conexionado de todo el conjunto. (03014)
21,00 21,00
03005 UD
SUSTITUCION DE LUMINARIAS VIARIAS EN FACHADA SUSTITUCION DE LUMINARIAS VIARIAS EN FACHADA. INCLUYENDO DESMONTAJE DE LUMINARIAS EXISTENTES EN
FACHADA A 8 MTS DE ALTURA CON EQUIPO DE ENCENDIDO Y LAMPARA E INSTALACION EN POSICION HORIZONTAL CON CASQUILLO DE 60 MM DE DIAMETRO, LUMINARIA MODELO STA/ESTILO O SIMILAR DE VSAP 250W, CON CARCASA DE FUNDICION INYECTADA DE ALUMINIO, REFLECTOR DE ALUMINIO ANODIZADO,IP 66, FHS 0%. COLOR GRIS RAL 7039. MANO DE OBRA DE MONTAJE, CONEXIONADO DEL PUNTO DE LUZ Y TRANSPORTE A LOS ALMACENES MUNICIPALES DE TODO EL MATERIAL SOBRANTE (09020)
18,00 18,00
TOTAL PARTIDA _____ _______ _______ _______ __________ 18,00 239,01 4.302,18 03006 UD.SUSTITUCION DE LUMINARIAS
ESFERICAS POR PROYECTOR SUSTITUCION DE LUMINARIAS ESFERICAS S-500 POR PROYECTOR. INCLUYENDO DESMONTAJE DE LUMINARIA ESFERICA S-500 CON EQUIPO DE ENCENDIDO Y LAMPARA E INSTALACION DE PROYECTOR MODELO DVP636 O SIMILAR DE 70 VSAP. INCLUYE SUSTITUCION DEL VASTAGO DE ACERO DE LA FAROLA MODELO VITORIA Y SU ADAPTACION EN ALTURA E INSTALACION DE BRAZO O ACOPLE HORIZONTAL PARA EL MONTAJE DE PROYECTOR. MANO DE OBRA DE MONTAJE, CONEXIONADO Y PREPARACION, MEDIANTE LIJADO Y RASPADO DE LA COLUMNA DE FUNDICION PARA SU POSTERIOR PINTADO CON UNA MANO DE PINTURA OXIRON DE COLOR NEGRO; CONEXIONADO DEL PUNTO DE LUZ Y TRANSPORTE A LOS ALMACENES MUNICIPALES DE TODO EL MATERIAL SOBRANTE (03007) 14 14,00 TOTAL PARTIDA _____ _______ _______ _______ __________ 14,00 616,12 8.625,68 03007 UD SUSTITUCION DE LUMINARIAS S- 500 POR LUMINARIAS FHS 0% SUSTITUCION DE LUMINARIAS ESFERICAS S-500 COLOCADAS EN COLUMNAS DE 3,5 MTS DE ALTURA. INCLUYENDO DESMONTAJE DE LUMINARIAS EXISTENTES CON EQUIPO DE ENCENDIDO Y LAMPARA E INSTALACION DE LUMINARIA MODELO METROPOLI LV O SIMILAR DE VSAP 70W, CLASE II, FABRICADO EN POLIMERO REFORZADO, ACOPLAMIENTO A COLUMNA DE 60 MM, IP 66, FHS 0%. COLOR GRIS RAL 7039. MANO DE OBRA DE MONTAJE, CONEXIONADO DEL PUNTO DE LUZ Y TRANSPORTE A LOS ALMACENES MUNICIPALES DE TODO EL MATERIAL SOBRANTE. (03006)
21 21,00
03008 UD
INSTALACION DE LEDS DE 25 W EN FAROL MODELO FERNANDINO INSTALACION DE LED 25 W EN FAROL MODELO FERNANDINO COLGADOS EN EL TECHO, MODIFICADO DE FAROL FERNANDINO COLGADO EN TECHO, INCLUYENDO DESCONEXIONADO Y DESMONTAJE DEL MISMO, RETIRADA DE LOS 4 POLICARBONATOS LATERALES E INSTALACION DE 4 CRISTALES TRANSPARENTES
ANTIDESLUMBRANTES A LO LARGO DEL FAROL; DESMONTAJE DEL BLOQUE OPTICO ACTUAL, EQUIPO DE ENCENDIDO Y LAMPARA Y SUSTITUCION, MONTAJE Y CONEXIONADO DE PLACA METALICA DE LEDS MAXIMO 25 W REGULABLE EN FLUJO Y TELEGESTIONADO. RA MINIMO 70, TC ?35000 ºK. IP65. PREPARACION, MEDIANTE LIJADO Y RASPADO DEL FAROL PARA SU POSTERIOR PINTADO CON UNA MANO DE PINTURA OXIRON DE COLOR NEGRO; CONEXIONADO DEL PUNTO DE LUZ Y TRANSPORTE A LOS ALMACENES MUNICIPALES DE TODO EL MATERIAL SOBRANTE. (03012)
39 39,00
TOTAL PARTIDA _____ _______ _______ _______ __________ 39,00 482,85 18.831,15
TOTAL CAPITULO _____ _______ _______ _______ __________ __________ ___________ 131.289,99 Son CIENTO TREINTA Y UN MIL DOSCIENTOS OCHENTA Y NUEVE Euros con NOVENTA Y NUEVE Céntimos.
