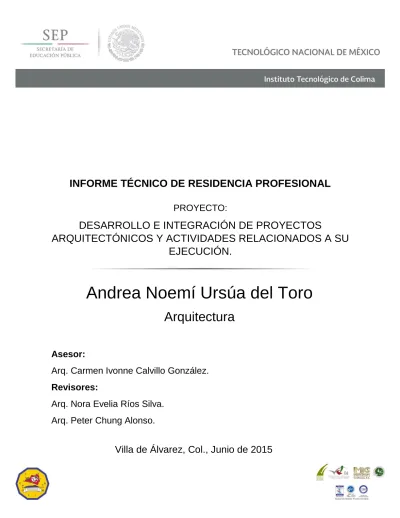

PROYECTO:

DESARROLLO E INTEGRACIÓN DE PROYECTOS

ARQUITECTÓNICOS Y ACTIVIDADES RELACIONADOS A SU

EJECUCIÓN.

Andrea Noemí Ursúa del Toro

Arquitectura

Asesor:

Arq. Carmen Ivonne Calvillo González.

Revisores:

Arq. Nora Evelia Ríos Silva.

Arq. Peter Chung Alonso.

Villa de Álvarez, Col., Junio de 2015

(2)

ÍNDICE

INTRODUCCIÓN………....1

JUSTIFICACIÓN……….2

OBJETIVOS……….3

PROBLEMAS A RESOLVER, PRIORIZÁNDOLOS………....4

PROCEDIMIENTO Y DESCRIPCIÓN DE LAS ACTIVIDADES REALIZADAS

1. DISEÑO DE FACHADA CASA HABITACIÓN “CASA VILLA” …….4

2. DISEÑO DE ACABADOS EN BAÑOS CASA CHIVATO………...6

3. DISEÑO DE PLAFONES INTERIORES OFICINAS CREASA…....9

4. DISEÑO DE CASA HABITACIÓN RAYMOND LEE………..12

5. DISEÑO DE EDIFICIO DE DEPARTAMENTOS………15

6. CUNTIFICACIÓN DE ACABADOS CASA FG………17

7. DISEÑO CASA HABITACIÓN DR. LUIS NOVELA………18

CONCLUSIONES Y RECOMENDACIONES………...….20

COMPETENCIAS DESARROLLADAS Y/O APLICADAS………...………..…22

REFERENCIAS BIBLIOGRÁFICAS Y VIRTUALES…….……….….23

(3)

Reporte final de Residencias Andrea Ursúa

1

INTRODUCCIÓN

La residencia profesional es una herramienta muy útil para el desarrollo

profesional del alumno en formación, ya que en este tiempo el alumno se ve

involucrado en situaciones reales del campo laboral, donde al mismo tiempo aplica

los conocimientos adquiridos y va alcanzando nuevos conocimientos; además de

que es un medio muy importante que abre las puertas a los recién egresados de la

carrera, para ingresar al campo laboral.

Realicé el periodo de residencias profesionales en la empresa

CREASA

Construcciones S.A. de C.V. la cual está dedicada al diseño y construcción de

vivienda de tipo residencial nivel alto, ubicada en Boulevard Camino Real #541,

colonia El Diezmo, en el municipio de Colima, Colima; C.P. 28010. Ésta es una

empresa comprometida en brindar al cliente el mejor servicio y la mayor

satisfacción al momento de realizar un proyecto arquitectónico, satisfaciendo en

un 100% las necesidades que estos tengan. Tuve la oportunidad de formar parte

del equipo del Departamento de Proyectos, el cual es dirigido por el Director

General, el Ingeniero Jorge Cárdenas Velasco, y se encuentra a cargo del Director

de Proyectos, el Arquitecto Christofer Soto. Además el equipo se integra por dos

Arquitectos Renderistas (Arq. Luis Ramos y Arq. Nélida Lorenzana) y el resto de

los practicantes de arquitectura (en el caso de este periodo, el alumno Jakousi

Valdovinos y la alumna Ángeles Carrasco, ambos estudiantes de la Universidad

de Colima de la carrera de arquitectura).

La fecha de inicio de la residencia profesional fue el día lunes 13 de enero

de 2015 concluyendo el día viernes 22 de mayo de 2015, cumpliendo así con un

periodo de tiempo de 5 meses al cubrir con 500 horas de trabajo establecidas para

el plan de estudios del 2010. El horario en el que se realizaron dichas prácticas fue

de lunes a viernes de las 10:00 horas a las 13:00 horas y de las 16:00 horas a las

20:00 horas. Durante este tiempo se realizaron una serie de actividades que

posteriormente se mencionarán en este documento.

Con el propósito de generar este informe final de residencias profesionales,

se decidió organizar este documento, explicando las 7 principales actividades

realizadas en el periodo de residencias profesionales, describiendo cada una de

ellas, las problemáticas a resolver, la manera en que se resolvieron y los

resultados obtenidos en cada una (ya sean planos, gráficos, tablas, prototipos,

entre otros). Se consideró organizar la idea de esta manera puesto que puede

transmitirse de manera más clara al lector la actividad realizada, cuál fue su

proceso de realización y cuál fue el resultado de la misma.

(4)

2 Reporte final de Residencias

residencias, en los cuales se describen con mayor detalle en su totalidad cada una

de las actividades realizadas en la estancia profesional en la empresa CREASA

Construcciones S.A. de C.V.

En este reporte técnico final, como menciona el título, al haber participado e

intervenido en diferentes etapas del desarrollo de un proyecto arquitectónico, se

pretende explicar desde el enfoque metodológico las diferencias del proceso

creativo del diseño arquitectónico que se lleva a cabo en el ámbito laboral y el

académico.

JUSTIFICACIÓN

La Residencia Profesional es una estrategia educativa de carácter

curricular, que permite al estudiante emprender un proyecto teórico-práctico,

analítico, reflexivo, crítico y profesional; para resolver un problema específico de la

realidad social y productiva, para fortalecer y aplicar sus competencias

profesionales. (LINEAMIENTOS PARA ACREDITACION Y OPERACIÓN DE LA

RESIDENCIA PROFESIONAL SEP, 2011).

Dicha experiencia laboral nos permite como alumnos conocer los

pormenores de nuestra profesión, así como los obstáculos a los que nos

enfrentamos en la misma.

Es importante pues como estudiantes, nos ayuda a mejorar nuestro

desempeño técnico, nos hace crecer como profesionales y como personas. Así, al

llegar a ocupar un puesto en algún lugar de trabajo, podremos estar plenamente

identificados con las diferentes situaciones que se presentarán en el área en que

nos desenvolveremos y así llegar más preparados para enfrentarlas.

OBJETIVO GENERAL

El objetivo principal es llegar a cumplir el perfil de egresado de la carrera de

arquitectura, de ser formado por medio de competencias un perfil profesionista

líder con excelencia académica y humanística, capaz de diseñar, gestionar y

construir el hábitat humano con alto desempeño, sustentabilidad y vocación de

servicio a la sociedad. (OFERTA ACADÉMICA CARRERA DE ARQUITECTURA,

2010).

(5)

3

OBJETIVOS ESPECÍFICOS



Participar en el proceso arquitectónico de la edificación de vivienda tipo

residencial y aportar conocimientos e ideas propias que enriquezcan la calidad

del producto a desarrollar.



Conocer el ámbito laboral y poner en práctica los conocimientos adquiridos sobre

diseño arquitectónico, estructuras y construcción.



Diseñar de manera integral proyectos urbano-arquitectónicos, respetando los

marcos normativos y los criterios de diseño universal, estéticos y espaciales.



Diseñar el interiorismo y paisajismo para crear ambientes confortables y

funcionales.



Seleccionar y aplicar, materiales y sistemas constructivos que respondan a una

continua calidad de innovación



Actuar de manera responsable y ética con la sociedad y su entorno.

(6)

PROBLEMAS A RESOLVER, PRIORIZÁNDOLOS.

PROCEDIMIENTO Y DESCRIPCIÓN DE LAS ACTIVIDADES REALIZADAS.

En el periodo de residencias tuve la oportunidad de pertenecer al equipo de trabajo del departamento de proyectos arquitectónicos de la empresa CREASA Construcciones S.A. de C.V. Participé en distintas etapas del proceso de diversos proyectos arquitectónicos que realiza la empresa, donde pude colaborar en actividades desde diseño y concepción de un proyecto arquitectónico, hasta el dibujo de especificaciones detalladas de un mueble o detalle de acabados en un proyecto ya terminado.

Se estuvieron realizando actividades de diferentes etapas del proceso creativo de un proyecto arquitectónico, en donde pude observar los métodos de resolución de problemas que emplea la empresa en el ámbito laboral actual, y sus diferencias con la metodología aprendida durante los 10 semestres de preparación académica (Esta información se encuentra plasmada en reportes semanales que se llevaron a cabo durante todo el periodo de residencias, obteniendo un total de 18 reportes los cuales se presentan como Anexos al final de este documento).

Dentro del periodo de residencias se cumplió con el papel de DISEÑADOR, DIBUJANTE, responsable de LEVANTAMIENTOS FOTOGRÁFICOS, CUANTIFICACIÓN DE MATERIALES Y EQUIPO y GESTIÓN DE INFORMACIÓN Y NORMATIVIDAD. A continuación se describen las principales actividades realizadas en este periodo de residencias profesionales:

1. DISEÑO DE FACHADA DE CASA HABITACIÓN “CASA VILLA”

Con base en una planta arquitectónica existente para el proyecto de casa habitación “CASA VILLA”, se diseñó una propuesta volumétrica de fachada basada en especificaciones del cliente donde solicitó que el acceso principal contara con una cubierta y que el diseño mismo de la fachada principal fuera sencillo y elegante.

PROBLEMAS A RESOLVER

La problemática a resolver principalmente fue, lograr un volumen con las características descritas y requeridas por el cliente, que se acoplara con la planta arquitectónica diseñada para el proyecto, cuidando cada detalle y procurando también que el mismo pudiera acoplarse a su contexto urbano.

PROCEDIMIENTO Y DESCRIPCIÓN DE LAS ACTIVIDADES REALIZADAS

(7)

5

pasada al proceso de renderizado a cargo del Arquitecto Luis Ramos, en el mismo departamento de proyectos.

RESULTADOS, PLANOS, GRÁFICOS.

En la parte inferior se muestran imágenes del modelo 3D con el diseño de la volumetría de fachada principal, con la propuesta de volúmenes, colores, texturas y ubicación de luminarias de piso o techo.

Foto 1. Propuesta volumétrica vista frontal con proyecciones de sombras y apreciación de forma, color y textura.

Foto 3. Propuesta volumétrica en perspectiva con proyecciones de sombras y apreciación de forma, color y textura.

(8)

2. DISEÑO DE ACABADOS EN BAÑOS “CASA CHIVATO”

En esta actividad se realizó el diseño de muebles y acabados de los baños del proyecto en construcción “CASA CHIVATO”. Previamente el cliente seleccionó directamente con el proveedor los tipos de azulejo y piso y sus combinaciones para el baño principal, los baños de la planta alta y los baños de la planta baja. Con los materiales seleccionados por el cliente se diseñaron los acabados en muros y pisos de todos los baños de la casa. Se diseñaron también acordes al estilo del resto del proyecto los muebles de madera de lavabos y la estantería.

PROBLEMAS A RESOLVER

La problemática a resolver principalmente fue, lograr por medio de las combinaciones de los materiales seleccionados por el cliente un aprovechamiento total de las cualidades del espacio existente, es decir, evitar generar sensaciones desfavorables a los usuarios. Es un proceso que requiere conocimiento sobre las propiedades de los materiales que se pretenden usar para pisos y muros (tamaño, textura) además de que previamente el cliente debe seleccionarlos para, con base en ello, realizar la propuesta correspondiente. Es importante considerar desde el momento del diseño el tamaño de azulejos y pisos, para de esta manera prevenir el menor desperdicio de material y la manera en la cual se van a colocar las piezas.

También se debe tener conocimiento sobre instalaciones sanitarias, para de esta manera proponer un diseño eficiente, que optimice el espacio y ahorre en materiales de instalación.

PROCEDIMIENTO Y DESCRIPCIÓN DE LAS ACTIVIDADES REALIZADAS

Para esta actividad, fue necesario, con base en los planos en formato digital (dwg), generar un modelo 3D (volumetría básica) de cada uno de los baños en el software de modelado 3D conocido como SketchUp, en donde se dispuso la propuesta para que después de ser diseñada y aprobada por el Director de proyectos esta fuera mostrada a los clientes para la aprobación de la misma.

RESULTADOS, PLANOS, GRÁFICOS.

Se muestran a continuación imágenes del modelo 3D de cada baño con el diseño especifico de cada acabado.

(9)

7

Tuve la oportunidad de ver los baños construidos y terminados con los diseños

propuestos y considero que es una gran satisfacción poder ver materializada una

idea propuesta y además poder ver que una idea propia sea considerada como

agradables y viables en el ámbito laboral real.

Foto 6. Vista del baño principal donde se aprecia el diseño de acabados y acomodo de plafón y lámparas colgantes.

Foto 7. Vista del baño principal donde se aprecia el diseño de acabados de la zona húmeda y el diseño de una estantería para blancos.

(10)

(11)

9

3. DISEÑO DE PLAFONES INTERIORES EN OFICINAS CREASA.

En esta actividad se realizó el diseño interior de las nuevas oficinas en construcción para la empresa CREASA construcciones S.A. de C.V. donde se debían presentar propuestas de diseño de plafones de tabla roca y propuestas de iluminación para cada una de las oficinas que integran el nuevo edificio. Era necesario tomar en cuenta como parámetro de diseño, que fueran propuestas creativas, viables y acordes al tipo de proyecto comercial.

PROBLEMAS A RESOLVER

La problemática a resolver principalmente fue, presentar propuestas interesantes de diseño de plafones con iluminación, para las oficinas de gerente general, director administrativo, director de ventas, director creativo y la sala de juntas ubicadas en la planta alta del edificio las cuales se identifican con mayor jerarquía en el proyecto. Además el generar una propuesta específicamente creativa para la oficina que correspondería para el departamento de proyectos, además de la recepción.

En el diseño de interiores de una habitación, es importante tener una visión espacial de la misma donde se visualice el empleo de iluminación, color y texturas, en una disposición específica que genere al usuario una sensación específica que lo anime a desarrollar las actividades designadas para ser realizadas en ese espacio(En este caso específico, Oficinas= trabajar).

PROCEDIMIENTO Y DESCRIPCIÓNDE LAS ACTIVIDADES REALIZADAS

Para esta actividad, con base en el plano de AutoCAD formato dwg de las oficinas, se levantó un modelo 3D en SketchUp donde se presentó la propuesta gráfica para cada oficina en cuestión.

RESULTADOS, PLANOS, GRÁFICOS.

Se muestran a continuación imágenes del modelo 3D del proyecto para ser revisado por el encargado del proyecto (Ing. Jorge Cárdenas Velasco) las cuales fueron aprobadas por el mismo.

(12)

Foto 15. Sala de Juntas Foto 14. Oficina del Director Creativo

Foto 12. Oficina del Director de ventas Foto 13. Oficina del DirectorAdministrativo

(13)

11

Foto 17. Propuesta de plafón y acabados para área de proyectos. Se propuso el uso de celosías para delimitar de manera sutil los espacios

(14)

4. DISEÑO DE CASA PARA EL CLIENTE RAYMOND LEE.

En esta actividad se realizó el diseño de dos plantas arquitectónicas para una casa habitación para el cliente Raymond Lee el cual solicitó un proyecto de dos plantas con un programa arquitectónico de sala, comedor, cocina, recámara en planta baja con baño y vestidor, terraza cubierta, planta alta con 2 recamaras con balcón y recamara principal con closet vestidor, baño y balcón, que no sobrepasará la cantidad de 250 m2 construidos.

El cliente acudió a varias revisiones del proceso de diseño del proyecto, donde se le presentaron distintas distribuciones y propuestas distintas, lo cual extendió un poco el proceso de diseño y obtención del producto arquitectónico, sin embargo, después de haber escuchado cada una sus especificaciones estrictas, se logró cumplir con el objetivo de satisfacerle con una buena propuesta.

PROBLEMAS A RESOLVER

Lo más importante al momento de iniciar un proyecto arquitectónico es conocer las necesidades y rutinas del propietario, pues de esta manera se diseñarán espacios eficientes que le permitan al cliente aprovechar al máximo los espacios y sentirse cómodo al interior de su vivienda. Es importante también tener en cuenta el entorno en el cual se desplantará la vivienda, para de esta manera aprovechar a nuestro favor los factores naturales (sol, viento, vegetación existente). De igual manera es importante aprender a combinar materiales de tal manera que se resalten sus atributos y visualmente sean agradables. La principal problemática a resolver fue, poder generar una propuesta que cumpliera con todos los gustos y requerimientos del cliente y que la misma pudiera adaptarse a su presupuesto.

PROCEDIMIENTO Y DESCRIPCIÓNDE LAS ACTIVIDADES REALIZADAS

Para esta actividad, se dibujaron las plantas arquitectónicas en el programa AutoCAD en formato dwg, las cuales, se mostraron en diferentes propuestas al cliente hasta que se logró llegar a satisfacer su necesidad.

RESULTADOS, PLANOS, GRÁFICOS.

(15)

13

PLANTA BAJA PLANTA ALTA

(16)

PLANTA BAJA _{PLANTA ALTA}

(17)

15

5. DISEÑO DE EDIFICIO DE DEPARTAMENTOS.

En esta actividad se solicitó una propuesta arquitectónica para un edificio de departamentos, en un predio generado por la fusión de 5 lotes vecinos en el fraccionamiento “Real Santa Bárbara” al norte de la ciudad de Colima. Se tuvo que investigar el uso de suelo de los predios, el tipo de densidad habitacional de los mismos y, con base en la normatividad, proponer la cantidad de departamentos por nivel respetando las restricciones existentes en la zona.

PROBLEMAS A RESOLVER

Los clientes solicitaron que los departamentos contaran con un acceso tipo “lobby car”, estacionamiento, un espacio de gimnasio en planta baja para uso externo del edificio y en la última planta una propuesta de “pent-house”, sin embargo en el proceso de diseño del edificio se realizó un pequeño análisis de factibilidad de las peticiones del cliente, y se llegó a la conclusión de que, debido a las dimensiones y superficie del terreno, era más conveniente aprovechar la mayor superficie de desplante (permitida por el reglamento) para generar más espacios habitacionales que, a futuro pudieran retribuirle al cliente su inversión inicial.

PROCEDIMIENTO Y DESCRIPCIÓNDE LAS ACTIVIDADES REALIZADAS

Para esta actividad, se dibujaron las plantas arquitectónicas solicitadas en AutoCAD que contenían 3 módulos de departamentos unidos por un distribuidor con escaleras. La planta tipo de departamento contenía los siguientes espacios: 2 recámaras, un baño completo, sala, comedor, cocina con isla y área de servicios. Se presentó el dibujo como producto final con la propuesta de gimnasio en planta baja y una zona común de alberca para los residentes.

RESULTADOS, PLANOS, GRÁFICOS.

(18)

Foto 21. Propuesta de planta arquitectónica baja y planta “tipo” para el 2do y 3er nivel de los departamentos Real de Santa Bárbara. PLANTA BAJA _{PLANTA TIPO PARA NIVELES SUPERIORES}

(19)

17

6. CUANTIFICACIÓN DE ACABADOS PROYECTO CASA FG.

En esta actividad fue solicitado hacer una cuantificación a detalle de las superficies de acabados y detalles de puertas, ventanas, herrerías y modelos de muebles en baños del proyecto de casa habitación del cliente Ferdinando García. Se pidió que se propusieran tablas y gráficos para organizar la información y posteriormente poder hacerla llegar al departamento de compras y ventas para que este obtuviera un presupuesto detallado del proyecto mismo.

PROBLEMAS A RESOLVER

Fue necesario identificar los acabados que tendrían que cuantificarse en el plano de acabados del proyecto FG, además de hacer mediciones exactas, revisar totales y siempre estar confirmando que las cifras obtenidas fueren correctas. Además en el caso del mobiliario, fue necesario obtener detalles de cada ventana, cada puerta de madera y cada terminado en herrería para poder generar las tablas correspondientes de detalle de las mismas.

PROCEDIMIENTO Y DESCRIPCIÓNDE LAS ACTIVIDADES REALIZADAS

Se realizó una revisión exhaustiva de todos los acabados presentados en el modelo SketchUp y plano de acabados realizado/diseñado por el pasante de arquitectura Jakousi Valdovinos sobre el cual se sacaron detalles de cada aspecto “cotizable” de proyecto, para hacer llegar la relación al departamento de ventas para ellos poder obtener a su vez un presupuesto lo más acercado a la realidad para presentarlo al cliente.

RESULTADOS, PLANOS, GRÁFICOS.

Se muestran a continuación, dos tipos de tablas en Excel que se presentaron y se aportaron como material de recopilación de cuantificación de materiales para la empresa.

(20)

7. DISEÑO DE CASA HABITACIÓN PARA DR. LUIS NOVELA.

En esta actividad fue solicitado hacer un diseño de casa habitación para el cliente Dr. Luis Novela en el cual se tomará en cuenta el uso de espacios grandes, mayormente abiertos que tuvieran vistas aprovechables a una alberca existente en el terreno actual y su contexto natural.

PROBLEMAS A RESOLVER

Se solicitó resolver una propuesta arquitectónica con una cantidad aproximada construida de entre 350 y 400 m2 desarrollada en dos predios fusionados en donde, en uno se ubica una alberca construida, por lo tanto se solicitó que, con base en lo existente, se desarrollara una propuesta que incluyera espacios como sala, comedor, cocina, cuarto de televisión, estudio, y 3 recámaras en planta alta cada una con su respectivo baño y vestidor. Se solicitó incluso, plantear espacios exteriores para un área de aviario y una zona de árboles frutales.

PROCEDIMIENTO Y DESCRIPCIÓNDE LAS ACTIVIDADES REALIZADAS

Se comenzó por ubicar el contexto urbano y físico en el terreno para tomar las primeras consideraciones que regirían la distribución de los espacios en el terreno. Se dibujaron

(21)

19

las plantas arquitectónicas en AutoCAD y después de 2 revisiones y aclaraciones por parte del encargado del proyecto (Ing. Jorge Cárdenas) y el cliente (Dr. Luis Novela), se obtuvo como resultado dos plantas arquitectónicas con un total de 450 m2 construidos.

RESULTADOS, PLANOS, GRÁFICOS.

Se muestran a continuación, las plantas arquitectónicas que se presentaron al cliente y fueron aceptadas por el mismo, con un total de 350 m2 de superficie construida.

(22)

CONCLUSIONES Y RECOMENDACIONES

A lo largo de las prácticas profesionales es posible darse cuenta de lo que se

enseña en la escuela es solamente conocimiento teórico, y que saliendo de la

misma, dichos conocimientos teóricos tendrán que aplicarse a casos reales.

También es posible darse cuenta de que existe un constante aprendizaje, aún

después de egresar, ya que 10 semestres de la carrera de Arquitectura, no bastan

para aprender todo acerca de ello, por ser esta rama de las ciencias aplicadas

muy compleja. Así que es de gran importancia que las prácticas profesionales

sean un requisito a cumplir para el estudiante, ya no es solamente una materia a

pasar sino una herramienta que si se sabe aprovechar por el residente, puede dar

la oportunidad al egresado de trabajar después de haber egresado y puede abrirle

muchas puertas al campo laboral.

Es importante destacar que fue bastante notorio en el ámbito laboral, la

simplificación de los procesos metodológicos de diseño que aprendemos en

la escuela, puesto que, cuando estudiamos materias de Diseño Arquitectónico,

aprendemos a seguir un proceso metodológico de creación muy estricto, donde en

un periodo de aproximadamente 6 meses, se estudia el contexto del lugar donde

se emplazará el proyecto en cuestión, se estudia el tipo de proyecto en sí, sus

características y casos anteriores al mismo que puedan encaminarnos a la mejor

propuesta de diseño para el mismo, se comienzan a tomar decisiones en el

diseño, se plasma la idea, se está en constante revisión y transformación y por

último, después de un largo periodo de tiempo, se plasma una idea concreta. Sin

embargo, en la vida real este proceso no se puede dar el lujo de transcurrir en un

tiempo mayor a 5 días hábiles, puesto a que (en mi observación y experiencia

laboral personal), cualquier pérdida de tiempo que un proyectista pueda tener con

un cliente, significa para la empresa una pérdida de dinero, por lo tanto más que

ser parte del equipo colaborador de una empresa, puedes llegar a ser un

obstáculo para el desarrollo de la misma. Por lo tanto, el arquitecto egresado,

debe aprender (más que aferrarse a un proceso metodológico de creación) a

agilizar el proceso creativo de concepción arquitectónica, para poder ser un

profesional competente en el mundo laboral que realice un buen trabajo de una

manera eficiente. (DI NO A LAS MECÁNICAS, 2006)

(23)

21

Como recomendaciones podría considerar como principal, el hecho de que,

probablemente para el alumno de arquitectura, sería útil que una vez aprendido el

proceso metodológico de diseño, este pudiera comenzar a practicarlo de la

manera más real posible, dejando de lado la rigidez del mismo y comenzando

progresivamente a agilizar el proceso, mediante actividades como entregas

repentinas, entre otras cosas, las cuales de una manera práctica pueden acercar

al alumno a la perspectiva real del mundo laboral desde la comodidad del ámbito

académico. Sin embargo como antes mencioné, este es un punto de vista

personal.

Considero, que el aprendizaje obtenido en este periodo de residencias

profesionales, es casi equivalente a los 9 semestres teóricos que he cursado en la

carrera de arquitectura, puesto que, de una manera muy directa pude poner en

práctica todas las competencias adquiridas durante mis estudios e incluso pude

reforzar aquellas debilidades presentes en mi formación.

(24)

COMPETENCIAS DESARROLLADAS Y APLICADAS

En general, considero que las siguientes fueron las principales competencias y

habilidades que desarrollé durante el periodo de residencias:

1) Desarrollo de habilidades para el diseño arquitectónico con base en

especificaciones estrictas y criterios de funcionalidad.

2) Desarrollo de la habilidad de fotografía y ojo crítico para saber qué objetivo

capturado llamaría más la atención de clientes potenciales y destacaría los

elementos del proyecto.

3) Desarrollo de competencia de diseño de formas arquitectónicas aplicando

conocimientos sobre el uso de materiales, y selección de acabados.

4) Desarrollo de la habilidad en el diseño gráfico y presentación visual formal de

un proyecto arquitectónico.

5) Desarrollo de la habilidad de diseño de interiores, selección de materiales y de

mobiliario para crear una composición armónica y atractiva para el cliente.

6) Desarrollo de capacidad de gestión de información y búsqueda de la misma.

7) Desarrollo de habilidad de cuantificación de materiales adquirida en materias

con programas académicos sobre costos y presupuestos, donde aplicaron los

conocimientos de programas básicos de datos y cálculo matemático.

8) Diseñar de manera integral proyectos urbano-arquitectónicos, respetando los

marcos normativos y los criterios de diseño universal, estéticos y espaciales.

9) Diseñar el interiorismo y paisajismo para crear ambientes confortables y

funcionales.

10) Seleccionar y aplicar, materiales y sistemas constructivos que respondan a

una continua calidad de innovación

11) Actuar de manera responsable y ética con la sociedad y su entorno.

12) Desarrollar los valores de responsabilidad, orden y disciplina así como el

entusiasmo por continuar con el entusiasmo personal y profesional.

(25)

23

REFERENCIAS BIBLIOGRÁFICAS

Fuentes bibliográficas:

*Diseño y construcción de obras proyectadas.

-Reglamento de Construcción del Municipio de Colima. (2012)

-Programa de Desarrollo Urbano de Manzanillo, Colima. (2010)

-Arq. Alfredo Plazola Cisneros (1999). Enciclopedia de Arquitectura Plazola, Vol.7.

México. Plazola Editores y Noriega Editores.

*Referencias teóricas para el documento.

-“Di No a las mecánicas, una propuesta de abordar la obra arquitectónica” –

Documento de investigación por Arq. Rebeca Díaz Martínez.

-LINEAMIENTOS PARA ACREDITACION Y OPERACIÓN DE LA RESIDENCIA

PROFESIONAL SEP, D. G. (octubre de 2011). http://www.itcolima.edu.mx.

Obtenido de http://www.itcolima.edu.mx/index.php/welcome/transparencia

-OFERTA ACADÉMICA, C. D. (2010). http://www.itcolima.edu.mx. Obtenido de

Oferta-académica-carreras-institutotecnologicodecolima:

(26)

ANEXOS

RESULTADOS, PLANOS, GRÁFICOS, PROTOTIPOS, MAQUETAS, ENTRE OTROS.

(27)

REPORTE SEMANAL DE RESIDENCIAS

ALUMNA: ANDREA NOEMÍ URSÚA DEL TORO

SEMANA 1

(13-16 DE ENERO 2015)

ACTIVIDADES REALIZADAS:

1) DIBUJANTE: Corrección de planos CASA SANTA FE y CASA OLIVOS.

2) LEVANTAMIENTO FOTOGRÁFICO: Toma de fotografías CASA COLINAS 16

3) DISEÑADOR: Diseño de propuesta arquitectónica de casa habitación en residencial “Campestres Comala” (CASA R-CC)

PROBLEMAS A RESOLVER, PRIORIZÁNDOLOS:

1) Identificación de expresión gráfica en el dibujo del plano y corrección de los mismos. Además de la adecuación del plano en base a la propuesta volumétrica del proyecto (revisar si se cambiaron dimensiones o modificaron la ubicación de muros y ventanas o si se anexaron elementos al diseño como abultados, voladizos, etc.).

2) Captura fotográfica del proyecto CASA COLINAS 16 terminado y edición de las imágenes para uso de las mismas en la página oficial de la empresa para promoción y venta del inmueble.

3) Proyecto arquitectónico con la condicionante de diseño del área construida total de 120 m2_{, en un terreno de superficie}

aproximada de 900 m2_{, teniendo que ubicar el proyecto en la zona de mayor conveniencia para permitir el desarrollo}

de futuras construcciones sobre la misma superficie.

PROCEDIMIENTO Y DESCRIPCIÓN DE LAS ACTIVIDADES REALIZADAS:

1) Se comenzó por revisar el la coincidencia de ejes y cotas en el plano de AutoCAD para revisar que las dimensiones del dibujo, coincidieran con las presentadas en las cotas y que la numeración de ejes estuviera en orden. Después se revisó en conjunto la volumetría (presentada en el programa SketchUp) y el plano para ir revisando cada detalle del proyecto y modificando el dibujo en plano. En el caso del ambos proyectos (Casa Santa Fe y Olivos), las modificaciones consistieron en dibujar proyecciones de abultados sobre ventanas en el dibujo en planta.

2) Visité el proyecto construido ubicado en el fraccionamiento “Las Colinas” en Villa de Álvarez Colima y se tomaron fotografías de cada espacio interior (recámaras, muebles terminados de clósets, baños y sus acabados, detalles en las escaleras, detalle de doble altura en la sala, muebles de cocina y jardín). Después, se editaron las mejores 20 imágenes en Photoshop, donde se mejoró la iluminación y se agregó saturación de color a la imagen para hacerlas más llamativas para su promoción en la página oficial.

3) Para el diseño del proyecto Casa Habitación R-CC se solicitó un programa arquitectónico básico (sala, comedor, cocina, 2 recámaras con baño compartido, recámara principal con baño y vestidor y un área de servicio) el cual se proyectó en una sola planta con un total de 130 m2_{construidos (se aceptó el excedente no mayor a 10m}2_{). Para}

seleccionar la mejor ubicación del proyecto en el terreno, se revisaron los lineamientos del reglamento interno del residencial “Campestre Comala” y el programa parcial de urbanización y en base a las restricciones mencionadas en los mismos se ubicó en la zona frontal del terreno, cerca de la vialidad de acceso, ocupando una superficie no mayor a 200 m2_{de la totalidad del predio (tomando en cuenta cochera descubierta, terraza y jardines).}

RESULTADOS (PLANOS, GRÁFICAS, PROTOTIPOS, ETC.):

1) Se presentaron los planos en AutoCAD corregidos junto con el archivo del modelo 3D en SketchUp al asesor externo (Se muestran en el Anexo 1).

2) Se presentaron 20 fotografías editadas para su uso en la página oficial (se muestran algunas en el Anexo2).

(28)

CONCLUSIONES Y RECOMENDACIONES:

1) Durante esta actividad me pude dar cuenta que a pesar de diseñar una propuesta de distribución arquitectónica en planta, existe la libertad que para fines de diseño y presentación formal de un proyecto, se modifiquen algunos elementos en la volumetría como mejor convenga, con el propósito de mejorar una propuesta, y no solo diseñar una distribución funcional, sino también diseñar una volumetría estética, armónica y elegante.

2) Mediante esta actividad pude darme cuenta que la “fotografía de arquitectura” es parte importante para la oferta y venta de un proyecto. Además da a conocer a otros las capacidades de diseño y construcción que ofreces a los clientes como empresa.

3) A diferencia de un proyecto escolar de diseño donde, debido al seguimiento de las metodologías aplicadas, se lleva a cabo en un periodo mínimo de 1 a 2 meses, este proyecto de diseño se llevó a cabo en 2 días, lo cual me permite concluir que existen bastantes diferencias entre el ámbito académico y el profesional, en cuanto al tiempo de elaboración de un diseño, y es necesario adquirir habilidades y velocidad de acción al momento de presentar una propuesta de este tipo, lo cual te lleva a aplicar en el diseño las metodologías adquiridas pero de una manera concreta e instintiva.

COMPETENCIAS APLICADAS Y/O DESARROLLADAS:

1) Se desarrolló la competencia adquirida de interpretación de lenguaje arquitectónico en planta y el dibujo y representación del mismo.

2) Se desarrolló la habilidad de fotografía y ojo crítico para saber qué objetivo capturado llamaría más la atención de clientes potenciales y destacaría los elementos del proyecto. Además del uso de software para edición digital de imágenes (Photoshop) para presentación y exposición de un proyecto arquitectónico.

(29)

ANEXO 1- DIBUJO EN PLANTA Y MODELO 3D DE CASA SANTA FÉ Y CASA OLIVOS

*Modelo 3D de CASA SANTA FÉ en el programa SketchUp.

(30)

ANEXO 1- DIBUJO EN PLANTA Y MODELO 3D DE CASA SANTA FÉ Y CASA OLIVOS.

*Modelo 3D de CASA OLIVOS en el programa SketchUp.

(31)

ANEXO 2- FOTOGRAFÍAS DE CASA COLINAS 16

(32)

*Recámara con clóset de madera, se observan los acabados en pisos y muros.

(33)

ANEXO 3- PROPUESTA DE PLANTA ARQUITECTÓNICA DE CASA R-CC

*Disposición general de acceso, cochera para dos autos, terraza y jardines.

(34)

REPORTE SEMANAL DE RESIDENCIAS

SEMANA 2

(19-23 DE ENERO 2015)

1) LEVANTAMIENTO FOTOGRÁFICO: Toma de fotografías CASA BEAGLE

2) LEVANTAMIENTO FOTOGRÁFICO: Toma de fotografías CASA COLINAS 15

3) DISEÑADOR: Presentación de diseño 3D/volumetría de la propuesta arquitectónica CASA R-CC

4) DIBUJANTE: Elaboración de anuncio gráfico de “vacante de arquitecto renderista” para publicarlo en la página oficial de la empresa.

1) Captura fotográfica del proyecto CASA BEAGLE terminado y edición de las imágenes para uso de las mismas en la página oficial de la empresa para promoción del inmueble que ya cuenta con propietario.

2) Captura fotográfica del proyecto CASA COLINAS 15 terminado y edición de las imágenes para uso de las mismas en la página oficial de la empresa para promoción y venta del inmueble.

3) Presentación de una propuesta volumétrica del proyecto arquitectónico CASA R-CC para su aprobación por parte del encargado del proyecto (Ing. Jorge Cárdenas Longoria).

4) Se solicitó por parte de la empresa, generar un anuncio para ofertar una vacante de arquitecto renderista la cual se anunciaría en la página oficial de la empresa.

1) Visité el proyecto construido ubicado en el fraccionamiento “REAL SANTA BÁRBARA” en Colima, Colima y se tomaron fotografías de cada espacio interior (recámaras, muebles terminados de clósets y vestidores, baños y sus acabados, detalles en las escalera, jardín y se resaltó específicamente el diseño de la cocina y algunos acabados en gimnasio y fachada). Después, se editaron alrededor de 30 imágenes en Photoshop, donde se mejoró la iluminación y se agregó saturación de color a la imagen para hacerlas más llamativas para su promoción en la página oficial.

2) Visité el proyecto construido ubicado en el fraccionamiento “Las Colinas” en Villa de Álvarez Colima y se tomaron fotografías de cada espacio interior (recámaras, muebles terminados de clósets, baños y sus acabados, detalles en las escaleras, detalle de doble altura en la sala, muebles de cocina y jardín). Después, se editaron las mejores 15 imágenes en Photoshop, donde se mejoró la iluminación y se agregó saturación de color a la imagen para hacerlas más llamativas para su promoción en la página oficial.

3) Habiendo sido aprobado el diseño de planta arquitectónica de la casa R-CC, se levantó el modelo 3D en SketchUp y se diseñó en su totalidad el volumen, definiendo alturas en muros, losas, diseño de celosías interiores y exteriores, propuestas de acabados, entre otras cosas.

4) Se solicitó que en base a uno de los Renders de la empresa, se elaborara el anuncio (para que los interesados tuvieran el primer encuentro con la calidad de trabajo exigida en la vacante). Por lo tanto se descargó de la página oficial el render seleccionado y el logo oficial de la empresa, y se editaron en el programa Photoshop generando en composición con el texto solicitado por la empresa, la propuesta del diseño gráfico del anuncio.

1) Se presentaron 30 fotografías editadas para su uso en la página oficial (se muestran algunos ejemplos en el Anexo 1).

2) Se presentaron 15 fotografías editadas para su uso en la página oficial (se muestran algunas en el Anexo 2).

(35)

4) Se presentaron 3 propuestas de diseño del anuncio solicitado al Ing. Jorge Cárdenas Velasco para que el decidiera cual se compartiría en la página oficial de la empresa. (se presenta la seleccionada en el Anexo 4).

1) Ya había tenido la experiencia de conocer la importancia de tomar una buena captura fotográfica de un espacio arquitectónico, la diferencia de esta ves fue la oportunidad que tuve para resaltar mayormente la calidad de los acabados de un inmueble, además de aprender a utilizar la luz natural del sol para lograr una buena calidad en la toma y que la edición digital de la fotografía sea menor.

2) Mismas que la actividad anterior.

3) El diseño volumétrico de un proyecto involucra la aplicación de muchos conocimientos adquiridos sobre construcción, estructuras, materiales, acabados y principalmente concepto y forma en el diseño. Con este proyecto, al conocer su ubicación en un fraccionamiento campestre, pero con la especificación por parte del cliente de contar con un diseño “moderno”, o mejor denominado como vanguardista y contemporáneo, se propusieron formas rectas, grandes ventanales, colores sobrios y elegantes por medio de materiales naturales como la piedra y la madera que en conjunto con el contexto natural, armonizarían de una manera interesante en el entorno.

4) En esta actividad apliqué conocimientos que ya tenía por experiencias laborales anteriores, lo cual me permite concluir que es bastante útil conocer programas de edición gráfica y tener conocimientos básicos de diseño gráfico para ampliar el campo de actividades que puedes ofrecer como profesional a una empresa.

1) Se desarrolló la habilidad de fotografía y ojo crítico para saber qué objetivo capturado llamaría más la atención de clientes potenciales y destacaría los elementos del proyecto. Además del uso de software para edición digital de imágenes (Photoshop) para presentación y exposición de un proyecto arquitectónico.

2) Misma que la actividad anterior.

3) Se desarrolló la habilidad de diseño de formas arquitectónicas y se aplicaron conocimientos sobre el uso de materiales, y selección de acabados.

(36)

ANEXO 1- FOTOGRAFÍAS DE CASA BEAGLE *Vistas de diferentes perspectivas de fachada con iluminación

(37)

ANEXO 2- FOTOGRAFÍAS DE CASA COLINAS 15

(38)

ANEXO 3- PROPUESTA VOLUMÉTRICA DE CASA R-CC

*Fachada y acceso principal

*Vista lateral donde se ubica el patio de servicio, sala-comedor y terraza.

(39)

(40)

REPORTE SEMANAL DE RESIDENCIAS

SEMANA 3

(26-30 DE ENERO 2015)

1) DISEÑADOR: Diseño de volumetría en fachada para proyecto CASA VILLA.

2) LEVANTAMIENTO FOTOGRÁFICO: Toma fotográfica de escena nocturna CASA BEAGLE

1) En base a una planta arquitectónica existente (correspondiente a la casa 17 del fraccionamiento LAS COLINAS) se diseñaría una propuesta completamente diferente a la existente para presentarla al cliente.

2) Captura fotográfica nocturna del proyecto CASA BEAGLE para muestra de la iluminación de la fachada principal. Se resolvió una manera de tomar una buena captura nocturna sin contar con equipo profesional ni tripié.

1) En base al modelo 3D de la casa COLINAS 17 se diseñó una volumetría en fachada completamente diferente a la existente.

2) Visité nuevamente el proyecto en punto de las 7:00 pm y se tomaron fotografías de la fachada con toda la iluminación encendida. Se seleccionaron solo 2 fotografías para presentarlas editadas en la página oficial de la empresa.

1) Se presentó el archivo del modelo 3D en SketchUp con el nuevo diseño propuesto para la fachada. (se muestra en el Anexo 1)

2) Se obtuvieron 2 buenas capturas que se presentan en el Anexo 2.

1) En base a las experiencias anteriores de diseño de volumetrías, conociendo los fundamentos del diseño, se hizo una propuesta que conjugaba una selección de formas rectas y colores tierra conformando un diseño elegante y armónico.

2) Para un mejor resultado es recomendable contar con un equipo profesional para este tipo de actividad, sin embargo se puede sacar el mayor provecho de las herramientas que se tienen para lograr un buen producto.

1) Se desarrolló la habilidad de diseño arquitectónico y se agilizó el uso del programa de modelado 3D SketchUp.

(41)

(42)

(43)

REPORTE SEMANAL DE RESIDENCIAS

SEMANA 4

(02 A 06 DE FEBRERO 2015)

1) DISEÑADOR: Diseño de segunda propuesta de fachada de proyecto CASA VILLA en base al diseño de fachada de CASA COLINAS 16 de fraccionamiento Colinas.

2) DISEÑADOR: Diseño de muebles y acabados en baños CASA CHIVATO. Con los materiales seleccionados por el cliente se diseñaron los acabados en muros y pisos de todos los baños en planta alta y baja. Se diseñaron los muebles de madera de lavabos y estantería.

1) En base a la planta arquitectónica designada por el proyecto CASA VILLA, se diseñó una segunda propuesta para presentar al cliente.

2) En base a la planta arquitectónica del proyecto CASA CHIVATO se realizó la propuesta de acabados en los baños con los materiales seleccionados por el cliente.

1) De acuerdo a la propuesta CASA VILLA se realizó otra propuesta de fachada y se levantó un modelo 3D en SketchUp que posteriormente se renderizó para mostrar al cliente.

2) Previamente el cliente seleccionó el tipo de pisos y azulejos de acuerdo a sus gustos para los baños existentes en el proyecto y se realizó el diseño interior. Se proyectó primero en AutoCAD, para posteriormente levantar el modelo 3D en SketchUp.

1) Se presentó el modelo 3D del proyecto para ser revisado por el encargado del proyecto (Ing. Jorge Cárdenas Longoria) para su corrección y posterior aprobación (Se muestra en el Anexo 1).

2) Se presentó el modelo 3D del diseño interior de los baños para correcciones y posteriormente al cliente para su aprobación. Posteriormente se trabajará en los generadores de obra para obtener los volúmenes de material respectivos. (Se muestran algunos en Anexo 2).

1) Al momento de hacer la propuesta de fachada se tomó en cuenta el contexto urbano en el cual está ubicada la casa para que se integre al entorno. Al proponer materiales y texturas se debe tener cuidado de no saturar visualmente con texturas, sino que cada material propuesto se coloque de tal manera que resalte sus atributos y se integren entre sí, de manera tal que el proyecto sea visualmente armónico.

2) El diseño interior de los baños es un proceso complejo que requiere conocimiento sobre las propiedades de los materiales que se pretenden usar para pisos y muros (tamaño, textura) además de que previamente el cliente debe seleccionarlos para en base a ello realizar la propuesta correspondiente. Es importante considerar desde el momento de diseño el tamaño de azulejos y pisos, para de esta manera prevenir el menor desperdicio de material y la manera en la cual se van a colocar las piezas. Tambien se debe tener conocimiento sobre instalaciones sanitarias, para de esta manera proponer un diseño eficiente, que optimice el espacio y ahorre en materiales de instalación.

1) Se desarrolló la habilidad de diseño y composición arquitectónica al combinar volúmenes y materiales.

(44)

(45)

ANEXO 2- DISEÑO INTERIORES EN BAÑOS CASA CHIVATO

*Diseño de Baño principal. *Diseño de baños en planta alta.

(46)

REPORTE SEMANAL DE RESIDENCIAS

SEMANA 5

(09-13 FEBRERO 2015)

1) CUANTIFICACIÓN DE MATERIALES Y EQUIPO: Cuantificación de acabados en pisos y muros en baños de CASA CHIVATO para pedirlos a proveedor.

2) DISEÑADOR: Diseño de plafones de planta alta en las nuevas oficinas de la empresa CREASA construcciones en modelo 3D.

1) Cuantificar la superficie de cada modelo de recubrimiento (piso y azulejo) utilizado en el diseño de los baños de CASA CHIVATO para solicitarlos al proveedor, tomando en cuenta un desperdicio aproximado del 5%.

2) Presentar propuestas interesantes de diseño de plafones con iluminación, para las oficinas de gerente general, director administrativo, director de ventas, director creativo y la sala de juntas ubicadas en la planta alta del edificio de las nuevas oficinas de la empresa CREASA construcciones.

1) Habiendo sido aprobado el diseño interior de muebles y acabados en baños de la CASA CHIVATO se pidió cuantificar la superficie necesaria de cada material considerando el desperdicio de 5% para pedirlos al proveedor y así comenzar con la colocación de los mismos en la obra. Se utilizó el programa Excel para recaudar los datos y hacer operaciones en base al modelo 3D en SketchUp y así contabilizar el área de cada material utilizado.

2) En base al plano de AutoCAD de las oficinas, se levantó un modelo 3D en SketchUp donde se presentó la propuesta gráfica para cada oficina en cuestión.

1) Se presentó una tabla en Excel especificando el total de cada acabado por baño y una superficie total del mismo (se muestra en el Anexo 1).

2) Se presentó el modelo 3D del proyecto para ser revisado por el encargado del proyecto (Ing. Jorge Cárdenas Velasco) y ser en todo caso aprobado o corregido (Se muestran imágenes del modelo en el Anexo 3).

1) Con esta actividad pude obtener una visión real de lo que sucede después de presentar un diseño interior de algún espacio, y la importancia que tiene la correcta cuantificación de materiales necesarios para obra, puesto a que un error cometido significa pérdida de dinero recursos, y es por esta causa que se debe tener sumo cuidado y atención al realizar este tipo de actividades.

2) En el diseño de interiores de una habitación, es importante tener una visión espacial de la misma donde se visualice el empleo de iluminación, color y texturas, en una disposición específica que genere al usuario una sensación específica que lo anime a desarrollar las actividades designadas para ser realizadas en ese espacio(En este caso específico, Oficinas= trabajar).

1) Se desarrolló la habilidad de cuantificación de materiales adquirida en materias con programas académicos sobre costos y presupuestos, y se aplicaron los conocimientos de programas básicos de datos y cálculo matemático como el Excel.

(47)

ANEXO 1- CUANTIFICACIÓN DE ACABADOS EN BAÑOS CASA CHIVATO

(48)

ANEXO 2- DISEÑO DE PLAFONES DE OFICINAS CREASA

*Oficina del Gerente General de la Empresa

*Sala de Juntas *Oficina del Director Creativo

(49)

REPORTE SEMANAL DE RESIDENCIAS

SEMANA 6

(16 AL 20 DE FEBRERO 2015)

1) DISEÑADOR: Diseño de casa habitación de un aproximado de 250 m2 como propuesta a presentar a cliente. (CASA-LEE) Se propuso una solución arquitectónica en base a las necesidades, deseos y gustos del cliente, obteniendo al final un total de 240 m2 construidos.

1) Se realizó el diseño arquitectónico de la casa habitación del cliente para satisfacer sus necesidades espaciales, con un programa arquitectónico de sala, comedor, cocina, recámara en planta baja con baño y vestidor, terraza cubierta, planta alta con 2 recamaras con balcón y recamara principal con closet vestidor, baño y balcón.

1) El cliente acudió a las oficinas para solicitar nuestros servicios y escuchamos con atención cada una de las necesidades espaciales que tenía, así como sus gustos. Posteriormente se trabajó en el proyecto arquitectónico en AutoCAD, solucionando la planta arquitectónica y proponiendo espacios que satisfagan sus necesidades.

1) Se presentó la propuesta de planta arquitectónica al cliente para que decidiera los cambios a realizar y posteriormente trabajar en ello (Se muestran en el Anexo 1).

1) Lo más importante al momento de iniciar un proyecto arquitectónico es conocer las necesidades y rutinas del propietario, pues de esta manera se diseñarán espacios eficientes que le permitan al cliente aprovechar al máximo los espacios y sentirse cómodo al interior de su vivienda. Es importante también tener en cuenta el entorno en el cual se desplantará la vivienda, para de esta manera aprovechar a nuestro favor los factores naturales (sol, viento, vegetación existente). De igual manera es importante aprender a combinar materiales de tal manera que se resalten sus atributos y visualmente sean agradables.

(50)

ANEXO 1- DISEÑO DE PLANTAS ARQUITECTÓNICAS CASA LEE.

(51)

REPORTE SEMANAL DE RESIDENCIAS

SEMANA 7

(23 - 27 FEBRERO 2015)

1) REVISIÓN DE NORMATIVIDAD: Revisión de la normatividad urbana del municipio de Manzanillo para construcción de torre de departamentos.

2) CUANTIFICACIÓN DE MATERIALES Y EQUIPO: Dibujo de especificaciones de pérgolas para CASA CHIVATO para solicitar presupuesto a fabricante.

3) DISEÑADOR: Reducción de superficie construida de dos propuestas arquitectónicas de CASA LEE a 200 m2_máximo

de superficie.

4) DISEÑADOR: Diseño de plafones en planta baja de las oficinas de la empresa CREASA construcciones.

1) Se solicitó revisar el Programa de Desarrollo Urbano de la zona “Las Brisas” en el municipio de Manzanillo, con el fin de conocer el uso de suelo de la zona, índice de edificación y unidades posibles de vivienda y las restricciones existentes.

2) En base al modelo 3D existente de las pérgolas de terraza, y acceso principal de la CASA CHIVATO, especificar sus dimensiones y plasmarlas en un gráfico para enviarlo al fabricante.

3) Se presentaron dos propuestas de alrededor de 250 m2_{de superficie al cliente (una elaborada por el Arquitecto}

Christofer Soto y otra de autoría propia), las cuales sobrepasaron el presupuesto existente, por lo tanto el cliente solicitó generar una propuesta arquitectónica en base a las dos distribuciones presentadas donde se redujera de manera estratégica la superficie a 200m2_.

4) Diseñar los plafones de los espacios en planta baja de cubículos administrativos, área de recepción, área de producción y ventas y parte del área de proyectos.

1) Se consiguieron los documentos gráficos del PDU de la zona “Las Brisas” y se identificó la ubicación exacta del terreno y su uso de suelo. Además se revisó el reglamento de zonificación correspondiente para calcular el número de viviendas permitidas y conocer las restricciones en base al uso de suelo existente para poder generar conclusiones y resumirlas para presentarlas a los responsables del diseño y elaboración del proyecto (Arq. Christofer Soto e Ing. Jorge Cárdenas Velasco).

2) Con el modelo 3D de las pérgolas de la CASA CHIVATO se dibujaron las dimensiones y se presentaron imágenes de diferentes detalles de las mismas.

3) Se hicieron las modificaciones a los planos en el programa AutoCAD hasta conseguir la superficie requerida por el cliente.

4) En base al plano de AutoCAD de las oficinas, se levantó un modelo 3D en SketchUp donde se presentó la propuesta gráfica para cada oficina en cuestión.

1) Se presentó un resumen escrito de las conclusiones obtenidas en la revisión de los reglamentos (se muestran algunos ejemplos en el Anexo 1).

2) Se presentaron imágenes del detalle acotado (se muestran en el Anexo 2).

3) Se presentaron 2 propuestas (de 2 plantas arquitectónicas de cada una) con la superficie requerida por el cliente (Se muestran en Anexo 3).

(52)

1) Es de suma importancia no solo conocer la normatividad urbana del lugar donde se ubica el terreno de un proyecto, si no también es necesario saber cómo utilizar la información que te brindan este tipo de documentos, y como es que para que un proyecto pueda existir y ser aprobada su construcción, debe cumplir con los mismos.

2) Como parte de mi desarrollo como estudiante, solo había podido llegar a etapas de diseño de espacios y detalles arquitectónicos en proyectos académicos, sin embargo con esta actividad pude acercarme a la realidad observando como un diseño debe especificarse para que el fabricante pueda interpretar técnicamente la información y materializar la idea proyectada por el diseñador.

3) Tuve la oportunidad de observar la interesante relación de la superficie proyectada en un diseño, el costo paramétrico de construcción y el presupuesto de un cliente permitiendo que por medio de una estrategia estos puedan funcionar de manera conjunta para vida de un proyecto arquitectónico.

4) En el diseño de interiores de una habitación, es importante tener una visión espacial de la misma donde se visualice el empleo de iluminación, color y texturas, en una disposición específica que genere al usuario una sensación específica que lo anime a desarrollar las actividades designadas para ser realizadas en ese espacio(En este caso específico, Oficinas= trabajar).

1) Apliqué conocimientos de Gestión Urbanística y Normatividad de nuestro estado, poniendo en práctica los conocimientos adquiridos en el tema, y mostrando agilidad al realizar la actividad debido a la habilidad adquirida de interpretación de gráficos de PDU y terminologías existentes en los documentos de zonificación.

2) Desarrollo del lenguaje técnico de especificaciones constructivas en muebles de baño.

3) Desarrollo de habilidades para el diseño arquitectónico en base a especificaciones estrictas y criterios de funcionalidad.

(53)

ANEXO 1- REVISION DE NORMATIVIDAD URBANA MANZANILLO

(54)

ANEXO 2- DETALLES DE PERGOLAS CASA CHIVATO

(55)

ANEXO 3- REDUCCIÓN A 200 M2 CASA LEE

*PROPUESTA 1 (idea original por el Arquitecto Christofer Soto)

(56)

ANEXO 4- DISEÑO DE PLAFONES OFICINAS PLANTA BAJA Y RECEPCIÓN

*Propuesta de plafón en Recepción.

*Propuesta de plafón en departamentos administrativos.

(57)

REPORTE SEMANAL DE RESIDENCIAS

SEMANA 8

(02 - 06 MARZO 2015)

1) DISEÑADOR: Nueva propuesta arquitectónica para CASA LEE en base a un prototipo solicitado por el cliente.

2) DISEÑADOR: Diseño de fachada para CASA 21 fraccionamiento Las Colinas.

3) DISEÑADOR: Diseño de propuesta arquitectónica para CASA JV en base a prototipo de planta solicitada por el cliente.

1) Se solicitó una nueva propuesta para el proyecto CASA LEE en base a un prototipo de planta arquitectónica que solicitó el cliente, donde se propondrían algunas adaptaciones y cambios para conservar la esencia de la distribución solicitada, evitando a toda costa generar una simple copia de la misma.

2) Generar un diseño de volumen de fachada para uno de los nuevos proyectos de construcción de casas para venta al público en fraccionamiento Las Colinas.

3) Propuesta arquitectónica en base a planta tipo solicitada por el cliente. Sería necesario proponer algunas modificaciones para adaptar la idea a las dimensiones del terreno.

1) Se dibujaron las plantas arquitectónicas solicitadas en AutoCAD y se generaron cambios en base a las dimensiones del terreno, lo cual permitiría cumplir todos los requerimientos solicitados por el cliente, sujetándose al presupuesto del mismo.

2) Se realizó una propuesta de fachada y se levantó un modelo 3D en SketchUp para ser revisado y aprobado por el encargado del proyecto (Ing. Jorge Cárdenas Velasco).

3) Se trabajó en el proyecto arquitectónico en AutoCAD, solucionando la planta arquitectónica y proponiendo espacios que satisfagan las necesidades específicas del cliente y el entorno físico del proyecto.

1) Se presentó plano con 2 plantas arquitectónicas (se muestra en el Anexo 1).

2) Se presentó modelo 3D en SketchUp (se muestran imágenes en el Anexo 2).

3) Se presentó una propuesta (de 2 plantas arquitectónicas) con la superficie requerida por el cliente (Se muestran en Anexo 3).

1) En actividades como esta, siendo practicante puedo tener una experiencia cercana de los cambios que sufre un proyecto en el proceso de diseño arquitectónico hasta el punto de satisfacer por completo los deseos y requerimientos de un cliente, e incluso, que estos pueden llegar a ser requerimientos mínimos que, a fin de brindar un excelente servicio como empresa dejar satisfecho al cliente, deben ser minuciosamente atendidos.

2) Al momento de hacer la propuesta de fachada se tomó en cuenta el contexto urbano en el cual está ubicada la casa para que se integre al entorno. Al proponer materiales y texturas se debe tener cuidado de no saturar visualmente con texturas, sino que cada material propuesto se coloque de tal manera que resalte sus atributos y se integren entre sí, de manera tal que el proyecto sea visualmente armónico.

(58)

1) Desarrollo de habilidades para el diseño arquitectónico en base a especificaciones estrictas y criterios de funcionalidad.

2) Se desarrolló la habilidad de percepción espacial y composición arquitectónica al combinar volúmenes y materiales

(59)

ANEXO 1- PLANTAS ARQUITECTÓNICAS CASA LEE (200 M2₎

(60)

ANEXO 2- DISEÑO DE FACHADA CASA COLINAS 21

(61)

ANEXO 3- PLANTAS ARQUITECTÓNICAS CASA JV
