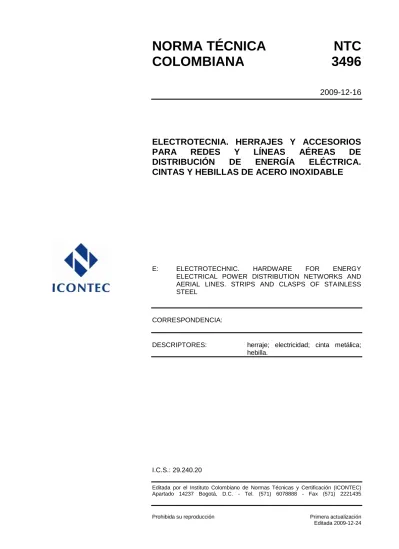

NORMA TÉCNICA
NTC
COLOMBIANA
3496
2009-12-16
ELECTROTECNIA. HERRAJES Y ACCESORIOS
PARA
REDES
Y
LÍNEAS
AÉREAS
DE
DISTRIBUCIÓN
DE
ENERGÍA
ELÉCTRICA.
CINTAS Y HEBILLAS DE ACERO INOXIDABLE
E: ELECTROTECHNIC. HARDWARE FOR ENERGY ELECTRICAL POWER DISTRIBUTION NETWORKS AND AERIAL LINES. STRIPS AND CLASPS OF STAINLESS STEEL
CORRESPONDENCIA:
DESCRIPTORES: herraje; electricidad; cinta metálica; hebilla.
I.C.S.: 29.240.20
Editada por el Instituto Colombiano de Normas Técnicas y Certificación (ICONTEC) Apartado 14237 Bogotá, D.C. - Tel. (571) 6078888 - Fax (571) 2221435
Prohibida su reproducción Primera actualización
PRÓLOGO
El Instituto Colombiano de Normas Técnicas y Certificación, ICONTEC, es el organismo nacional de normalización, según el Decreto 2269 de 1993.
ICONTEC es una entidad de carácter privado, sin ánimo de lucro, cuya Misión es fundamental para brindar soporte y desarrollo al productor y protección al consumidor. Colabora con el sector gubernamental y apoya al sector privado del país, para lograr ventajas competitivas en los mercados interno y externo.
La representación de todos los sectores involucrados en el proceso de Normalización Técnica está garantizada por los Comités Técnicos y el período de Consulta Pública, este último caracterizado por la participación del público en general.
La NTC 3496 (Primera actualización) fue ratificada por el Consejo Directivo de 2009-12-16.
Esta norma está sujeta a ser actualizada permanentemente con el objeto de que responda en todo momento a las necesidades y exigencias actuales.
A continuación se relacionan las empresas que colaboraron en el estudio de esta norma a través de su participación en el Comité Técnico 117 Elementos de fijación.
CODENSA S.A. ESP
COMPAÑÍA ELÉCTRICA LTDA.
ELÉCTRICOS INTERNACIONAL LTDA. GUTEMBERTO S.A.
INDUMOEL & CIA. LTDA. MULTIHERRAJES
PONTIFICIA UNIVERSIDAD JAVERIANA
POLANCA LTDA. POLYUPROTEC S.A. SILVER LTDA. SIMELCA S.A. TORHEFE S.A.
Además de las anteriores, en Consulta Pública el Proyecto se puso a consideración de las siguientes empresas:
ACERÍAS DE CALDAS
ACERO ESTRUCTURAL DE COLOMBIA ANDI ACOLFA ACIEM BUJES Y HERRAJES CENTROACEROS COMERCIALIZADORA TEQUENDAMA COMPAÑÍA COLOMBIANA AUTOMOTRIZ DAIMERCHRYSLER COLOMBIA S.A. DIDACOL S.A.
DIMEL INGENIERIA LTDA SENA
ELECTRO TÉCNICAS
ELEMENTOS ESTRUCTURALES LTDA.
EMPRESA DE ENERGIA DE CUNDINAMARCA
EMPRESAS MUNICIPALES DE CALI EMPRESAS PUBLICAS DE MEDELLÍN FÁBRICA DE ESTRUCTURAS SADE ELÉCTRICAS LTDA. FABRICACIONES ELECTROMECÁNICAS LTDA. FENALCO GALCO LTDA GM COLMOTORES GRAPAS Y TORNILLOS HB ESTRUCTURAS METALICAS FERNANDO MERIÑO (CONSULTOR) INDUSTRIAS CATO S.A.
INDUSTRIAS MAHER INFRANC
MOTORIZA
MUNDIAL DE TORNILLOS NISSAN
SAC ESTRUCTURAS METALICAS LTDA. SOFASA
TORNILLOS EDUAL
UNIVERSIDAD NACIONAL DE COLOMBIA UNIVERSIDAD DE ANTIOQUIA
ICONTEC cuenta con un Centro de Información que pone a disposición de los interesados normas internacionales, regionales y nacionales y otros documentos relacionados.
NORMA TÉCNICA COLOMBIANA
NTC 3496 (Primera actualización)
RESUMEN
CONTENIDO Página 1. OBJETO ... 1 2. DEFINICIONES Y CLASIFICACIÓN ... 1 2.1 DEFINICIONES ... 1 2.2 CLASIFICACIÓN ... 1 3. CONDICIONES GENERALES ... 2 3.1 ACABADO ... 2 3.2 BORDES ... 2 4. REQUISITOS ... 2 4.1 REQUISITOS DIMENSIONALES ... 2 4.2 REQUISITOS MECÁNICOS ... 4 4.3 REQUISITOS QUÍMICOS ... 45. TOMA DE MUESTRAS Y RECEPCIÓN DEL PRODUCTO ... 5
5.1 INSPECCIÓN VISUAL Y DIMENSIONAL ... 5
5.2 MUESTRAS PARA ENSAYOS DE RESISTENCIA MECÁNICA ... 5
6. ENSAYOS ... 7
6.1 DIMENSIONES Y TOLERANCIAS ... 7
6.2 ANÁLISIS QUÍMICO ... 7
NORMA TÉCNICA COLOMBIANA
NTC 3496 (Primera actualización)
RESUMEN
Página 6.4 INFORME DE PRUEBAS ... 9 7. EMPAQUE Y ROTULADO ... 9 7.1 EMPAQUE ... 9 7.2 IDENTIFICACIÓN ... 9 7.3 ROTULADO ... 9 8. REFERENCIAS NORMATIVAS ... 10 ANEXO A BIBLIOGRAFÍA ... 11 FIGURA Figura 1 a). Cinta de acero inoxidable ... 3Figura 1 b). Hebilla de acero inoxidable ... 4
TABLAS Tabla 1. Dimensiones de las cintas inoxidables ... 2
Tabla 2. Requisitos mínimos a la tensión (para aceros inoxidables ... 4
austeníticos recocidos) Tabla 3. Composición química (porcentaje) del material para cintas y hebillas ... 5
Tabla 4. Plan de muestreo para inspección visual y dimensional (nivel de inspección II, NAC = 4 %) ... 5
Tabla 5. Plan de muestreo para los ensayos mecánicos y químicos (nivel de inspección S-3, NAC = 4 %) ... 6
Tabla 6. Resistencia última mínima de las cintas ... 6
Tabla 7. Valor mínimo de tensión que debe soportar la hebilla cuando se monta según la Figura 2 ... 7
NORMA TÉCNICA COLOMBIANA
NTC 3496 (Primera actualización)
RESUMEN
1 de 11
ELECTROTECNIA.
HERRAJES Y ACCESORIOS PARA REDES Y LÍNEAS AÉREAS DE DISTRIBUCIÓN DE ENERGÍA ELÉCTRICA. CINTAS Y HEBILLAS DE ACERO INOXIDABLE
1. OBJETO
Esta norma establece los requisitos que deben cumplir y los ensayos a los cuales deben someterse las cintas y las hebillas de acero inoxidable, utilizadas en la sujeción de herrajes y elementos a los postes.
2. DEFINICIONES Y CLASIFICACIÓN 2.1 DEFINICIONES
2.1.1 Cinta. o fleje inoxidable se define como una tira de material, laminada en frío, de espesor menor que 5 mm y ancho menor que 60 mm. Se obtiene por el corte de una lámina en rollos la cual se redondea posteriormente y se emplea para sujetar a los postes herrajes y otros elementos.
2.1.2 Hebilla. elemento de cierre de la cinta de un material similar al de ésta, el cual une sus dos extremos. Se obtiene por troquelado, a partir de tiras o láminas procesadas para tal fin.
2.2 CLASIFICACIÓN
Las cintas y las hebillas se clasifican según el medio ambiente en el cual han de usarse.
2.2.1 Clase 1: para ambientes normales o poco corrosivos, como sectores residenciales y sectores rurales no contaminados, o similares. Se fabrican en acero inoxidable SAE-201.
2.2.2 Clase 2: para ambientes moderadamente corrosivos, como sectores cercanos a industrias de emisiones poco corrosivas o contaminación no muy severa. Se fabrican en acero inoxidable SAE-301 y SAE-304.
2.2.3 Clase 3: para ambientes altamente corrosivos, como sectores industriales o sectores costeros o rurales con corrosión y contaminación severas. Se fabrican en acero inoxidable SAE-316.
NORMA TÉCNICA COLOMBIANA
NTC 3496 (Primera actualización)
RESUMEN
2
3. CONDICIONES GENERALES 3.1 ACABADO
Para las cintas y hebillas Clases 1 y 2, se pueden usar los acabados No. 2 ó B.A (Bright Annealed), como se definen en la norma ASTM A480/A480M, numerales 12.1.2 y 12.1.3 respectivamente.
Para las cintas y hebillas Clase 3 debe usarse el acabado B.A.
3.2 BORDES
3.2.1 Bordes de la cinta
Para las tres clases de cinta pueden usarse bordes No. 1 redondos o No. 5 ligeramente cuadrados, sin aristas vivas, producidas por laminación después del corte en tiras, como se definen en la norma ASTM A480/A480M, numerales 14.1.1 y 14.1.3.
NORMA TÉCNICA COLOMBIANA
NTC 3496 (Primera actualización)
RESUMEN
3
