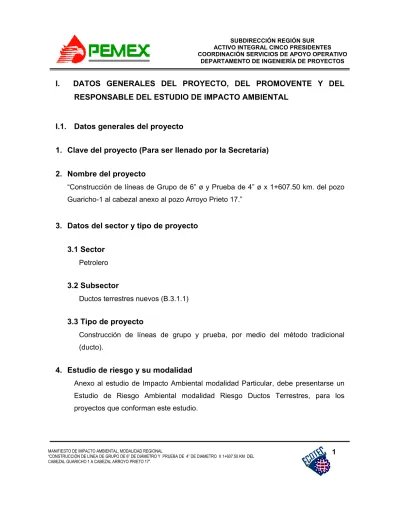

I. DATOS GENERALES DEL PROYECTO, DEL PROMOVENTE Y DEL RESPONSABLE DEL ESTUDIO DE IMPACTO AMBIENTAL

(1)

1

COORDINACIÓN SERVICIOS DE APOYO OPERATIVO DEPARTAMENTO DE INGENIERÍA DE PROYECTOS

MANIFIESTO DE IMPACTO AMBIENTAL, MODALIDAD REGIONAL

I. DATOS GENERALES DEL PROYECTO, DEL PROMOVENTE Y DEL

RESPONSABLE DEL ESTUDIO DE IMPACTO AMBIENTAL

I.1. Datos generales del proyecto

1. Clave del proyecto (Para ser llenado por la Secretaría)

2. Nombre del proyecto

“Construcción de líneas de Grupo de 6” ø y Prueba de 4” ø x 1+607.50 km. del pozo Guaricho-1 al cabezal anexo al pozo Arroyo Prieto 17.”

3. Datos del sector y tipo de proyecto

3.1 Sector

Petrolero

3.2 Subsector

Ductos terrestres nuevos (B.3.1.1)

3.3 Tipo de proyecto

Construcción de líneas de grupo y prueba, por medio del método tradicional (ducto).

4. Estudio de riesgo y su modalidad

Anexo al estudio de Impacto Ambiental modalidad Particular, debe presentarse un Estudio de Riesgo Ambiental modalidad Riesgo Ductos Terrestres, para los proyectos que conforman este estudio.

(2)

5. Ubicación del proyecto

5.1. Calle y número, o bien nombre del lugar y/o rasgo geográfico de

referencia, en caso de carecer de dirección postal

El proyecto se ubicará en su totalidad dentro del municipio de Huimanguillo, específicamente en la Ejido Huapacal 1ª sección, a una distancia aproximada de 15.75 Km. de la cabecera municipal de Huimanguillo. Para mayor especificidad, consultar anexo B-2, Fracción de la Carta Topográfica del INEGI E15C17.

5.2. Código postal

No aplica.

5.3. Entidad federativa

Tabasco.

5.4. Municipio(s) o delegación(es)

Huimanguillo.

5.5. Localidad(es)

Las obras que conforman el presente proyecto se realizarán en la Ejido Huapacal 1ª sección.

5.6. Coordenadas geográficas y/o U.T.M., de acuerdo con los siguientes

casos, según corresponda

Caso C: Para proyectos lineales, como oleoductos, gasoductos o

poliductos, entre otros, presentar las coordenadas de los puntos

de inflexión del trazo y la longitud del mismo.

(3)

3

En la tabla 1.1, 1.2 y 1.3 se presenta respectivamente, la siguiente información: 1) la ubicación de los puntos de origen y final de la línea de descarga (coordenadas UTM y Geográficas); 2) la ubicación de los puntos de inflexión (coordenadas UTM y Geográficas); y 3) las longitudes en los tramos entre los puntos de inflexión. La información contenida en estas tres tablas, puede ser consultada en el anexo C-1,plano de trazo y perfil (plano Q-102).

Tabla 1.1.- Ubicación del punto de origen y final de las líneas de grupo y prueba. (Kilometraje, Coordenadas UTM y Geográficas)

Coordenadas U.T.M Coordenadas Geográficas

Descripción Ubicación

(Km.) X Y Latitud Norte Longitud Oeste

Inicio: Línea de Prueba 4” Ø y Grupo 6” Ø 0+000 417,950.00 1´981,940.00 17º 55’ 30.0384” 93º 46’ 28.9343” Fin: Cabezal anexo al pozo Arroyo Prieto 17 1+607.50 419,308.727 1´981,724.221 17º 55’ 23.1857” 93º 45’ 42.7093”

Tabla 1.2.- Ubicación de los puntos de inflexión de las líneas de grupo y prueba (Kilometraje, Coordenadas UTM y Geográficas)

Coordenadas U.T.M Coordenadas Geográficas Descripción

(Puntos de inflexión)

Ubicación

(Kilometraje) X Y Latitud Norte Longitud Oeste 1 K-0+000.00 _{417,875.83 1´981,989.43}_{17º 55’ 31.630”} _{93º 46’ 31.4619”} 2 K-0+064.454 418,508.27 1’981,945.94 _{17º 55’ 30.2994”} _{93º 46’ 09.9554”} 3 K-0+633.938 418,671.05 1’981,613.62 _{17º 55’ 19.5053”} _{93º 46’ 04.3798”} 4 K-1+003.983 418,701.74 1’981,461.57 _{17º 55’ 14.5614”} _{93º 46’ 03.3087”} 5 K-1+159.097 418,771.60 1’981,408.52 _{17º 55’ 12.8448”} _{93º 46’ 00.9466”} 6 K-1+246.827 418,898.40 1’981,397.70 _{17º 55’ 12.5152”} _{93º 45’ 56.6345”} 7 K-1+374.091 419,000.05 1’981,276.71 _{17º 55’ 08.5876”} _{93º 45’ 53.1463”} 8 K-1+532.109 419,052.93 1’981,277.22 _{17º 55’ 08.6151”} _{93º 45’ 51.3611”} 9 K-1+584.994 419,062.63 1’981,297.53 _{17º 55’ 09.2743”} _{93º 45’ 51.0315”}

(4)

10 K-1+607.50 419,062.63 1’981,297.53 _{17º 55’ 09.2743”} _{93º 45’ 51.0315”}

La ubicación de los puntos de inflexión faltantes se omite, ya que como se observa en la tabla 1.3 las distancias entre ellos es mínima, por lo que, las coordenadas de éstos puntos resulta prácticamente la misma.

Tabla 1.3.- Longitudes de los tramos entre cada uno de los puntos de inflexión.

Descripción Longitud (metros) Punto de partida: K-0 + 000.00 0.00 Punto de inflexión: K-0+064.45 64.45 Punto de inflexión: K-0+633.93 633.93 Punto de inflexión : K-1+003.98 1,003.98 Punto de inflexión: K-1+159.09 1,159.09 Punto de inflexión: K-1+246.82 1,246.82 Punto de inflexión: K-1+374.09 1,374.09 Punto de inflexión: K-1+532.10 1,532.10 Punto de inflexión: K-1+584.99 1,584.99 Punto final: K- 1+607.50 1,607.50

6. Dimensiones del proyecto, (Caso C: proyectos lineales)

Longitud total:

1,607.50 metros

Longitud de los tramos parciales:

Información presentada en la tabla 1.3

Ancho del derecho de vía:

En estas obras se contempla que el ancho del derecho de vía es para 2 líneas, y será

(5)

5

referente a requisitos mínimos de seguridad para diseño, construcción, operación, mantenimiento e inspección de tuberías de transporte de hidrocarburos, Anexo D-4 .

Área total:

La superficie total es de 1.92 hectáreas. La cual corresponde a la longitud del tramo por el ancho (12 m.) del derecho de vía .

En caso de que el trazo atraviese zonas de atención prioritaria, indicar la longitud y la superficie total que se afectará en cada tramo.

No aplica

I.2. Datos generales del Promovente.

1. Nombre o razón social

Pemex Exploración y Producción, Subdirección Región Sur.

2. Registro Federal de Causantes (RFC)

PEP-920716-7XA, Ver anexo A1

3. Nombre del representante legal

4. Cargo del representante legal

5. RFC del representante legal

6. Clave Única de Registro de Población (CURP) del representante legal

7. Dirección del Promovente para recibir u oír notificaciones

Protección de datos personales LFTAIPG

(6)

COORDINACIÓN SERVICIOS DE APOYO OPERATIVO DEPARTAMENTO DE INGENIERÍA DE PROYECTOS Atención: Ing. Carlos Hernández García.

Gerente de Seguridad Industrial y Protección Ambiental, Región Sur.

7.1. Calle y número o bien nombre del lugar y/o rasgo geográfico de

referencia, en caso de carecer de dirección postal

Centro Técnico Administrativo, Edificio Istmo No. 3, Planta Baja, Av. Campo Sitio Grande No. 2000.

7.2. Colonia, barrio

Fraccionamiento Carrizal.

7.3. Código postal

86030.

7.4. Entidad federativa

Tabasco.

7.5. Municipio o delegación

Centro.

7.6. Teléfono(s)

01 (993) 3 16 45 98

7.7. Fax

01 (993) 3 16 45 99

7.8. Correo electrónico

(7)

7

I.3. Datos generales del responsable del estudio de impacto ambiental

1. Nombre o razón social

ECOTEC INGENIERIA AMBIENTAL S. A DE C. V.

2. RFC

EIA010228P10

Ver anexo A5

3. Nombre del responsable técnico de la elaboración del estudio

4. RFC del responsable técnico de la elaboración del estudio

5. CURP del responsable técnico de la elaboración del estudio

6. Cédula profesional del responsable técnico de la elaboración del estudio

7. Dirección del responsable del estudio

7.1. Calle y número o bien nombre del lugar y/o rasgo geográfico de

referencia, en caso de carecer de dirección postal

7.2. Colonia, barrio

7.3. Código postal

Protección de datos personales LFTAIPG

(8)

7.4. Entidad federativa

Villahermosa.

7.5. Municipio o delegación

7.6. Teléfono y Fax:

7.8. Correo electrónico

(9)

9

II. DESCRIPCIÓN DEL PROYECTO

II.1.

Información general del proyecto

II.1.1. Tipificación del proyecto

B Terrestres B.3 Conducción

B.3.1 Ductos terrestres B.3.1.1 Nuevo

II.1.2. Naturaleza del proyecto

El presente proyecto, consistirá en la construcción de las líneas de Grupo y Prueba Se requiere la construcción de estas líneas para transportar en forma eficiente y adecuada la producción del pozo Guaricho -1, hasta el cabezal de recolección anexo al pozo Arroyo Prieto No. 17.

Estas líneas serán de Grupo 6 ”Ø y Prueba 4 ”Ø X 1+607.50 del cabezal Guaricho-1 a cabezal anexo al pozo Arroyo Prieto 17, se hará la construcción por medio del método tradicional, se contempla posteriormente la construcción de la infraestructura para la interconexión a la red de bombeo neumático.

Esta obra, no estará asociada a ninguna otra de competencia de la federación y no requiere autorizaciones especiales, en virtud que no implica: cambios de uso de suelo, de áreas forestales, ni de selvas y/o zonas áridas. De igual forma, se debe mencionar que su ubicación no afecta ecosistemas costeros, ni áreas naturales protegidas de competencia de la federación y tampoco afectará humedales, manglares, lagunas, lagos, esteros

(10)

COORDINACIÓN SERVICIOS DE APOYO OPERATIVO DEPARTAMENTO DE INGENIERÍA DE PROYECTOS conectados con el mar, ni sus litorales o zonas federales.

II.1.3. Justificación y objetivos

En este punto, es importante señalar, la enorme influencia que tiene Petróleos Mexicanos en la vida económica del país, ya que es PEMEX, el principal contribuyente de las finanzas públicas para hacer frente a las necesidades económicas y sociales del país. En la tabla 2.1 se presenta el PIB aportado por el Subsector petrolero particularmente, referente a la actividad de extracción de Petróleo Crudo y Gas, actividad, que finalmente se verá beneficiada con la construcción de las líneas de grupo y prueba a la que se refiere el presente proyecto.

Tabla 2.1.- PIB, Sector energético, Subsector Petrolero

SECTOR ENERGÉTICO Indicadores Anuales Subsector Petrolero Producto Interno Bruto

A Precios Corrientes

(Millones de Pesos Corrientes (Básicos))

PERIODO Extracción de Petróleo Crudo y Gas b/

1988 6,537.6 1989 6,574.0 1990 9,488.9 1991 9,799.0 1992 11,375.9 1993 9,339.1 1994 9,417.0 1995 15,065.7 1996 19,245.0 1997 25,955.8 1998 32,942.7 1999 37,574.0 2000 46,765.6 2001 ND 2002 ND

B/Para los años 1999 y 2000 son datos estimados ND= No disponible

Fuente: Secretaría de energía. Compendio estadístico del Sector de Energía

Asimismo, cabe mencionar, que la producción petrolera aportada por la Región Sur a la Nacional (ver gráfica 2.1), y particularmente la producción del Activo Integral Cinco Presidentes (ver gráfica 2.2) ha contribuido en un alto porcentaje a mantener la demanda nacional y local, y por lo mismo, la de los hidrocarburos que son enviados hacia el

(11)

11

exterior, de tal forma que la producción del Activo Integral Cinco Presidentes se incorpore también a la demanda mundial de hidrocarburos.

En este sentido, queda justificada la construcción de las líneas a la que se refiere el presente proyecto, ya que mediante esta construcción, se aumentará y optimizará la producción y transporte de hidrocarburos en la región Sur.

Gráfica 2.1.- Porcentaje de producción de petróleo crudo por Región.

Fuente: Informe de Seguridad, Salud y Medio Ambiente 2002, PEMEX

Gráfica 2.2- Porcentaje de producción de petróleo crudo por Activo, Región Sur Fuente: Informe de Seguridad, Salud y Medio Ambiente 2002, PEMEX

53 23 20 3 53 24 20 3 59 21 18 3 64 18 16 3 0% 20% 40% 60% 80% 100% 1999 2000 2001 2002

% Producción de petróleo crudo por Región

Región Marina Noreste Región Marina Sureste Región Sur Región Norte 32 25 16 13 7 7₀ 33 24 15 14 7 7₀ 35 24 15 13 7 7₀ 35 23 15 13 6 6₀ 1998 1999 2000 2001

% de producción de crudo por A ctivo Región S ur

Samaria-Sitio Grande Jujo-Tec ominoac án Bellota-Chinc horro Luna

Mus pac

Cinc o Pres identes Chilapilla-Jos é Colomo

(12)

Como ya se mencionó, la construcción de las líneas de Grupo y Prueba propuesta, permitirán el transporte de la producción de aceite-gas del pozo Guaricho -1, de acuerdo a los programas de PEMEX Exploración y Producción, 2003.

Con base en lo anterior, se establecen los objetivos del presente proyecto, mismos que se enuncian a continuación:

Objetivos:

- Construir una línea de Grupo 6 ”Ø y Prueba 4 ”Ø X 1+607.50 del cabezal Guaricho-1 a cabezal anexo al pozo Arroyo Prieto 17

- Construir a futuro la infraestructura para la interconexión a la red de bombeo neumático.

- Lograr grados óptimos de seguridad, mediante los materiales utilizados en la construcción, así como de los programas de prevención, operación y mantenimiento, que las obras del presente proyecto se realicen dentro de la normatividad ambiental vigente, protegiendo así, el entorno ecológico.

II.1.4. Inversión requerida

La inversión requerida para la elaboración y puesta en operación del proyecto “Construcción Línea de Grupo 6 ” de diámetro y Prueba 4 ” de diámetro X 1+607.50 del cabezal Guaricho-1 a cabezal anexo al pozo Arroyo Prieto 17” es de $ 2´249,355.00 (Dos

millones doscientos cuarenta y nueve mil trescientos cincuenta y cinco mil Pesos 00/100 M.N.) .

II.1.5. Duración del proyecto

La tubería de acero al carbón API 5L Gr.B., tiene una vida útil de servicio superior a los 20 años, debiéndose atender minuciosamente los programas de mantenimientos establecidos con tal propósito, incluyendo las denominadas pruebas no destructivas. (Información basada en la normatividad internacional).

(13)

13

Por lo antes expuesto, la duración de la etapa operativa del presente proyecto, también conocido como vida útil, se estima en aproximadamente 20 años, esto, como ya se mencionó, bajo la aplicación de programas de mantenimiento preventivos y correctivos a las líneas.

II.1.6. Políticas de crecimiento a futuro

A futuro se pretende construir, la infraestructura para la interconexión a la red de bombeo neumático, dentro del derecho de vía de las líneas de Grupo 6 ”Ø y Prueba 4 ”Ø del cabezal de diámetro que se pretende construir .

II.2. CARACTERÍSTICAS

PARTICULARES DEL PROYECTO

El presente proyecto se relaciona con la industria petrolera y se encuentra enmarcada en la fracción I del Artículo 28 de la LGEEPA y parcialmente dentro del Artículo 5 del Reglamento de la misma Ley en Materia de Evaluación del Impacto Ambiental.

En atención al Apéndice VII de la guía aplicable para este proyecto en Materia de Impacto Ambiental, los planos de esta obra se presentan en el anexo C del presente manifiesto.

II.2.1. Descripción de obras y actividades principales del proyecto.

De acuerdo con el apéndice IX de la guía para elaborar la manifestación de impacto ambiental, el proyecto corresponde a:

B. Terrestres. B.3. Conducción.

B.3.1. Ductos terrestres. B.3.1.1. Nuevo.

En términos del apéndice I, el proyecto queda definido en el punto 2, inciso E, como: E.

Ductos terrestres, por lo tanto, la información requerida se presenta a continuación:

a) Ubicación física del ducto, considerando coordenadas geográficas o UTM (anexar plano topográfico escala 1:50 000 con la ubicación del proyecto y fotografías

(14)

de los sitios seleccionados) incluido el uso actual del suelo.

En la tabla 2.2 se indican las coordenadas geográficas así como las coordenadas UTM para el área de estudio:

Tabla 2.2.- Ubicación del punto de origen y final de las líneas de Grupo 6 ”Ø y Prueba 4 ”Ø (Kilometraje, Coordenadas UTM y Geográficas) .

Coordenadas U.T.M Coordenadas Geográficas

Descripción Ubicación

(Kilometraje) X Y Latitud Longitud

Punto de

partida K-0 + 000.00 417,875.83 1’981,989.43 17°55’31.6301 93°46’31.4619

Punto Final K- 1+607.50 419,062.630 _{1’981,297.53 17°55’9.2766 93°45’51.0278}

Fuente: Planos de trazo y perfil, Anexo C-1

En el anexo B-2 se presentan las cartas topográficas correspondientes al área del proyecto (Huimanguillo E15A89, Francisco Rueda E15C17), escala 1:50,000; mientras que la memoria fotográfica se presenta en el anexo E.

El uso actual del suelo en el área de influencia del proyecto es ganadero, ya que se identifican diversas especies de pastos que son utilizados para la alimentación de ganado vacuno, principalmente en grandes extensiones de terreno.

b) Clasificación del ducto y características operativas.

La clasificación del ducto está fundamentada en la especificación del API (American Petroleum Institute), el tipo de acero es API 5 L grado 5L-Gr.B.

La tabla 2.3 y 2.4 describen las características de operación de las líneas de grupo y prueba.

(15)

15

Características Línea de Prueba y Grupo del Pozo Guaricho- 1

4”∅ 6”∅

Origen Pozo Guaricho Pozo Guaricho

Destino Cabezal Arroyo Prieto 17 Cabezal Arroyo Prieto 17

Longitud total 1+607.50 1+607.50

Diámetro 4”∅ (101.6 mm) 6”∅ (152.4 mm)

Espesor de pared 0.237” 0.250”

Especificación API-5L Gr. B API-5L Gr. B

Clase 1 1 Pres. de Operación (kg/cm2) Máxima 58.5 70 Pres. de Operación (kg/cm2₎ Normal 35 21 Pres. de Operación (kg/cm2) Mínima 25 8 Presión de Prueba hidrostática (kg/cm2₎ 92.82 105 Pres. de diseño (kg/cm2_{) 68.25} ₆₅ Temperatura de diseño 100°C 656°C Protección anticorrosiva exterior Propone la compañía y que no contamine el entorno ecológico Propone la compañía y que no contamine el entorno ecológico Profundidad de la zanja (m) 1.30 1.50

Fuente: Planos de trazo y perfil, Anexo C-1

c) Tipo de fluido transportado.

Las líneas de Grupo y Prueba transportarán crudo-gas.

d) Especificaciones de diseño.

(16)

COORDINACIÓN SERVICIOS DE APOYO OPERATIVO DEPARTAMENTO DE INGENIERÍA DE PROYECTOS ♦ Norma Oficial Mexicana NOM-007-SECRE-1999, que establece las especificaciones técnicas que deben cumplir los materiales, tuberías, equipos, mantenimiento e inspección de los sistemas de transporte de gas natural y los planes de atención a emergencias.

♦ Norma interna de PEMEX CID-NOR-N-SI-0001, referente a requisitos mínimos de seguridad para diseño, construcción, operación, mantenimiento e inspección de tuberías de transporte de hidrocarburos la cual está basada y apoyada a su vez en las normas ANSI B-31.14, ANSI B-31.8y ANSI B-16.5.

En estas bases de diseño se consideran todos los aspectos importantes para la tubería, tales como:

• Características físicas y químicas del fluido.

• Presión máxima de operación en condiciones normales de flujo. • Temperatura máxima de operación.

• Especificaciones del material seleccionado.

• Cargas adicionales que pudieran ocurrir, tales como: ∗ Cargas vivas (propio peso del producto).

∗ Cargas muertas, como el peso propio de la tubería, rellenos, accesorios, recubrimientos, válvulas, etc.

∗ Sismos.

∗ Efecto por vibración y resonancia.

∗ Esfuerzos por asentamientos y derrumbes. ∗ Movimientos relativos por equipo conectados. ∗ Golpe de ariete.

∗ Otros.

• Factores de eficiencia de junta.

• Selección del derecho de vía, respetando las distancias mínimas (12 m en este caso según norma Interna de PEMEX No. 03.0.02).

• Factor de seguridad por factor de población.

• Espesor adicional por desgaste o margen de corrosión.

(17)

17

válvulas de seccionamiento, trampas de diablos, etc.

La existencia de una válvula de seccionamiento es requerida, bajo los siguientes criterios de diseño:

• En la succión y descarga de estaciones de rebombeo .

• A la salida y llegada del ducto en áreas de tanques de almacenamiento. • En cada conexión lateral a un ducto principal.

• Antes y después de cruces de ríos, lagos o lagunas que tengan más de 30 m de ancho.

• Antes y después de cruces con fuentes de abastecimiento de agua para consumo humano.

• El fluido a manejar deberá ser aceite-gas, las válvulas se instalarán con un espaciamiento de 12 Km, en áreas industriales, comerciales y residenciales.

Los diversos tipos básicos de válvulas de control son: de compuerta, globo, bola, mariposa, entre otras.

En el punto de inicio y llegada se tendrá una válvula de control, su diseño depende de la temperatura, presión, en flujos de gas, vapor, agua y/o aceite).

Las características que debe presentar este tipo de instrumentación es la siguiente:

Válvula de compuerta de extremos bridados, clase 600 Lbs ASME, cuerpo de acero al carbón fundido ASTM-A-216 Grado WCB, vástago, discos y asientos recubiertos de estelita, tornillo exterior y yugo bonete atornillado, disco tipo cuña sólida o flexible, asientos cambiables, interiores de acero inoxidable 316, deberá cumplir con el estándar y NACE MR-01-75-88 y el API 6d ultima edición, con el fin de que en caso de algún siniestro y de llegar a mayores consecuencias bloquear la válvula de control.

(18)

COORDINACIÓN SERVICIOS DE APOYO OPERATIVO DEPARTAMENTO DE INGENIERÍA DE PROYECTOS Válvula de aguja de acero inoxidable 316, interiores de acero inoxidable y sellos de teflón, extremos roscados uno hembra y otro macho, para condiciones de operación de servicio amargo y deberá cumplir con el estándar NACE MR-01-75 y el API 6d ultima edición de 12.7 mm (½”) de Diam. NOM- 3000 lbs / pulg2_{. Ubicada en el amarre del pozo.}

Válvula de compuerta paso completo y continuado clase 600 lbs ASME junta anillo (r.t.j.) cuerpo de acero al carbón fundido ASTM-A-216 gr WCB atornillado, compuerta de acero al carbón fundido ASTM-A-515 o ASTM-A-516 grado WCB chapada con níquel “electroles” montada sobre muñón, el espesor mínimo del níquel de la compuerta de 0.003 sellos y asientos de teflón para ser operada con volante, fabricación de acuerdo a códigos ASME B.16.5, b.16.10 MSS-SP-61, API 6-d para manejo de servicio amargo, temperatura de operación de –20° a 250° f y presión de operación máxima de 1380 PSI, deberá cumplir con el estándar NACE MR-01-75 ultima edición.

f) Tipo de instalaciones de origen y destino.

En la tabla 2.5 se indica el origen y destino de las líneas de Grupo 6 ”Ø y Prueba 4 ”Ø, Las coordenadas UTM y geográficas se presentaron en la tabla 1.1

Tabla 2.5.- Origen y destino de las líneas de grupo y prueba.

DUCTO ORIGEN DESTINO

Línea de Grupo 6 ”Ø y Prueba 4 ”Ø X 1+607.50 del cabezal Guaricho-1 a cabezal anexo al pozo Arroyo Prieto 17.

Localización del

Pozo Guaricho-1 Cabezal Arroyo Prieto 17

g) Longitud total del ducto (en kilómetros); indicar instalaciones de origen y destino.

La longitud total de las líneas que conforman el proyecto, se indican a continuación:

OBRA LONGITUD

(19)

19

MANIFIESTO DE IMPACTO AMBIENTAL, MODALIDAD REGIONAL Línea de Grupo 6 ”Ø y Prueba 4 ”Ø X 1+607.50 del cabezal Guaricho-1 a cabezal anexo al pozo Arroyo Prieto 17.

1+607.50 Localización del Pozo Guaricho-1

Cabezal Arrollo Prieto 17

h) Ancho de derecho de vía (en metros), en caso de ser existente, indicar si existen otros ductos en el mismo, así como sus características.

En estas obras se contempla que el ancho de derecho de vía para 2 líneas será de 13 metros de acuerdo a lo establecido en la norma No.03.0.02 “Derecho de vía de las tuberías de transporte de fluidos”, la tabla 2.6 indica las colindancias del derecho de vía.

Tabla 2.6.- Colindancias del derecho de vía

COLINDANTE CADENAMIENTO LONGITUD (M) SUPERFICIE (M2₎ _LOCALIDAD

Jorge Sánchez Arias 0+000.00 al 0+282.47 282.47 2824.70 Eduar Sánchez Arias 0+282.47 al 0+678.34 336.00 3,360.00 Camino (comunal) 0+678.34 al 0+682.75 4.41 44.10 Eduar Sánchez Arias 1+682.75 al 1+777.20 94.45 944.50 Casimiro García García 1+777.20 al 1+999.33 94.45 944.50 Sebastián Pérez Ramos 1+999.33 al 1+229.88 230.55 2,305.50

Nahum Pérez Ramos 1+229.88 al 1+354.01 124.13 1,241.30 Camino de terracería 1+354.01 al 1+364.78 10.77 107.70 Carlos Izquierdo Tosca 1+364.78 al 1+505.70 140.92 1,409.20

Camino pavimentado 1+505.70 al 1+527.51 21.81 218.10 Carlos Izquierdo Tosca 1+527.51 al 1+607.55 799.55 7,995.50

Ejido: Huapacal 1ª

sección, Huimanguillo,

Tabasco

(20)

i) Obra civil desarrollada para la preparación del terreno.

La obra civil requerida para la preparación del terreno es la siguiente: • Localización y trazo del derecho de vía.

• Apertura de la brecha.

• Suministro e instalación de cerca perimetral de alambre de púas. • Excavación de zanja para alojar la tubería.

• Suministro de tubería de acero al carbón, protección anticorrosiva, alineado, soldado, parchado, protección anticorrosiva en juntas y bajado de la tubería.

• Cruzamiento en camino de terracería. • Cruzamiento en camino pavimentado.

• Prueba hidrostática de las líneas de Grupo 6 ”Ø y Prueba 4 ”Ø • Tapado de zanja.

j) Perfil topográfico del diseño.

El perfil topográfico de diseño se encuentra en los planos de trazo y perfil, Anexo C-1. En general el terreno presenta un perfil casi plano a todo lo largo del trazo.

k) Profundidad de la zanja.

La profundidad de la zanja donde se alojará la tubería, debe tener la profundidad y amplitud indicadas en el proyecto (anexo C-1, plano de trazo y perfil), cumpliéndose en todo momento los lineamientos marcados en la Norma CID-NOR-N-SI-001, capítulo 6.3.2.4.

Las líneas de Grupo 6 ”Ø y Prueba 4 ”Ø irán enterradas a 1.30 m y 1.50 m de profundidad, ver anexo C-1, plano de trazo y perfil, plano Q-201.

l) Lugar exacto de disposición de material producto de la excavación para establecimiento del ducto.

El material producto de la excavación será colocado a un costado del área donde se esté realizando esta actividad, ya que éste, será reincorporado al sitio cuando de realice el tapado de la zanja.

m) Indicar si existen cruzamientos de ríos u otros cuerpos de agua, así como de caminos u otras instalaciones.

(21)

21

Los cruzamientos que harán las líneas de Grupo 6 ”Ø y Prueba 4 ”Ø del pozo Guaricho 1 al Cabezal anexo al pozo Arroyo Prieto No. 17 se describen en la tabla 2.7 .

Tabla 2.7.- Cruzamientos de las líneas de Grupo 6 ”Ø y Prueba 4 ”Ø del pozo Guaricho -1. No. De

cruzamiento Tipo de cruzamiento Kilometraje de ubicación

1 Camino de tierra (entre linderos) Km. 0+ 678.34

2 Camino de terracería Km. 1+ 354.01

3 Carretera pavimentada Km. 1+ 505.70

La información referente a los principales cruzamientos se presenta en el anexo C-1, (plano topográfico) respectivamente.

n) Características de las obras constructivas en caso de ubicarse en zonas inundables o pantanosas.

Las obras ubicadas con secciones en áreas con estas características entran en la categoría de obras especiales, y en los planes de proyecto se indican con toda precisión los límites de inicio y terminación. Cabe mencionar que la característica de este tipo de obras es la construcción de soportes y anclajes a la salida del pozo y llegada al cabezal, para que cumplan con lo especificado en el diseño. Los dobleces soldados hechos en fábrica de acero forjado y los codos, pueden usarse sujetos a las limitaciones de diseño y los segmentos transversales cortados de ellos, para cambios de dirección siempre y cuando la distancia del arco medida a lo largo de su cara interior del doblez sea, en tubos de 101.6 mm (4 pulg.) y 152.4 mm (6 pulg.) de diámetro o mayores.

o) En caso de atravesar zonas urbanas, presentar cartas topográficas a escala 1:20000 e indicar los tramos que afectan dichas zonas (cuando el detalle lo amerite presentar fotografías aéreas escala 1:5 000).

(22)

COORDINACIÓN SERVICIOS DE APOYO OPERATIVO DEPARTAMENTO DE INGENIERÍA DE PROYECTOS anexo B-2, carta de micro localización.

II.2.2. Descripción de obras y actividades provisionales y asociadas

En atención al Apéndice II de la guía aplicable para este proyecto en Materia de Impacto Ambiental, se indican en la tabla 2.8 las obras y actividades provisionales y asociadas al presente proyecto:

Tabla 2.8.- Obras y actividades provisionales y asociadas

TIPO DE INFRAESTRUCTURA INFORMACIÓN ESPECÍFICA Construcción de caminos de acceso existente

Construcción de caminos y vialidades (sólo cuando el

Promovente las construya como parte del proyecto) existente Descripción de los laboratorios de control y análisis No aplica Descripción de centros de telecomunicaciones y cómputo No aplica

Servicio médico y respuesta a emergencias

La compañía contratista tendrá registrados en el IMSS a todos los trabajadores, donde recibirán la atención necesaria.

Esta clínica cuenta con todos los servicios necesarios para atender cualquier tipo de atención médica que se presente.

Para la atención de emergencias se cuenta con unidades para atacar cualquier conato de incendio.

Almacenes, bodegas y talleres

Para la ejecución de los trabajos de este proyecto se requerirá de un pequeño almacén o bodega provisional, la cuál estará destinada para el almacenamiento de algunos materiales menores a utilizar y herramientas de mano y equipo menor. La bodega estará hecha de madera y su techo será de lámina de zinc y/o cartón por lo que será provisional de tal forma que será desmantelada al final de la obra, recuperando la madera y láminas para ser trasladadas a la bodega general de la compañía que ejecute la obra.

No se requerirá de la instalación provisional ni permanente de talleres.

Campamentos, dormitorios, comedores No se requerirá de la instalación provisional ni _{permanente de campamentos, dormitorios ni} comedores.

(23)

23

Instalaciones sanitarias Para la realización de las actividades del proyecto, en cada una de sus etapas, se requerirá el servicio de sanitarios portátiles, los cuales serán instalados por la compañía contratista en el sitio de actividades y dicha compañía tendrá la responsabilidad de realizar la limpieza de los mismos, así mismo, la carga orgánica de los mismos será descargada donde indique la autoridad municipal, previo permiso.

Bancos de material No aplica. El relleno de la zanja se realizará con el mismo material excavado.

Planta de tratamiento de efluentes No aplica Instalaciones para la generación,

transformación y conducción de energía

Para soldar la tubería se empleará moto generadores movidos por gasolina o diesel. La energía para la protección catódica será tomada de una línea de la CFE previo contrato que incluirán las líneas.

Otras No aplica

II.2.3. Ubicación y dimensiones del proyecto

II.2.3.1. Ubicación física del sitio o trayectoria

Las Líneas de grupo y prueba quedarán incluidas en:

Localidad: Ejido Huapacal 1ª secc. Municipio: Huimanguillo

Estado: Tabasco.

Para una mayor consulta, anexo B-2.

II.2.3.2. Dimensiones del proyecto

En la tabla 2.9 se indican las dimensiones del proyecto

Tabla 2.9.- Dimensiones del proyecto

Superficie Dimensiones

a) La total del predio o del trazo

La superficie total es de 19.290 M2 (1.92)

hectáreas. La cual corresponde a la

longitud del tramo por el derecho de vía b) Área afectada por las actividades del

proyecto

El área que se verá afectada es la misma que se incluye en el trazo, ya que no se utilizarán zonas que estén fuera del derecho de vía de cada ducto.

(24)

COORDINACIÓN SERVICIOS DE APOYO OPERATIVO DEPARTAMENTO DE INGENIERÍA DE PROYECTOS c) El área a desmontar y su porcentaje con

respecto al área arbolada

El área que se va a desmontar corresponde al área del derecho de vía. Con respecto al área arbolada, no se tiene un porcentaje ya que solamente se observan arbustos solos y dispersos debido a que la vegetación dominante son pastos.

d)El área y las afectadas por el aprovechamiento

El área afectada por el aprovechamiento, corresponde a la misma que el derecho de vía; sin embargo, cabe mencionar y como se demuestra en el capítulo 5 que la afectación es relativamente pequeña e) Las arboladas y las no arboladas

El área es la misma que corresponde al derecho de vía, ya que solo se pretende utilizar el área mínima necesaria perteneciente al derecho de vía.

f) El área que ocupara la infraestructura para la operación del proyecto

El área que ocupará la infraestructura necesaria para la operación de este proyecto, está constituido por la localización del pozo Guaricho -1 y el cabezal anexo al pozo Arroyo Prieto 17. g) La requerida para caminos de acceso y

otras obras asociadas

No se requerirán nuevas áreas para la construcción de caminos de acceso; dado que las obras asociadas se instalarán dentro del derecho de vía y ya existen vías de acceso.

En lo referente a obras y servicios de apoyo, no se requiere el establecimiento de campamentos, patios de maquinaria, sitios de tiro, ni áreas libres o verdes, lo anterior dado personal de la compañía que realizará los trabajos de construcción, será trasladado diariamente al sitio de la obra.

II.2.3.3. Vías de acceso al área donde se desarrollará la obra o actividad

Para llegar por vía terrestre al sitio de partida o de origen de las líneas de grupo y prueba (Localización del pozo Guaricho -1) se utiliza la siguiente ruta:

Partiendo de la Ciudad de Agua Dulce en dirección Oeste, se toma la carretera Federal No. 180, Coatzacoalcos-Villahermosa; hasta llegar a la altura del Km. 55+000 de esta carretera, la cual proporciona el acceso hasta llegar al entronque de la misma con el camino pavimentado de acceso al Campo Ogarrio, como referencia se transita frente a la Batería Ogarrio No. 5, siguiendo hacia el Campo La Central y unos kilómetros antes de

(25)

25

llegar al Campo Arroyo Prieto, en el Ejido Huapacal 1a _{Sección, municipio de} Huimanguillo, Tabasco

.

II.2.3.4. Descripción de los servicios requeridos

Para el desarrollo del proyecto, no se requerirá de infraestructura de bienes y/o servicios en operación o en proceso de aplicación adicionales para su desarrollo en alguna de sus etapas, como se mencionó previamente sólo se vinculará con la producción y transporte de crudo, desde la localización del pozo productor al cabezal antes citado a través de las líneas de grupo y prueba.

Combustible.

Para la construcción de las líneas, se requerirá de gasolina, diesel y aceite para la operación de los equipos de combustión interna.

El combustible se suministrará en estaciones de servicio que se encuentran en la carretera Federal No. 180, Coatzacoalcos-Villahermosa cercana al lugar de la obra, el combustible se transportará en tambos de 200 litros. En el caso del aceite, éste se transportará en recipientes de 19 litros. Cabe mencionar, que el suministro de combustible lo realizará la compañía que ejecutará los trabajos.

Electricidad.

Se requerirá de energía eléctrica de 100/220 volts, que serán generados por los mismos equipos durante los trabajos de soldadura y obras especiales.

Agua cruda.

La actividad que mayor demanda tiene de agua cruda, es la realización de la prueba hidrostática, el agua utilizada para esta actividad, se obtendrá de la batería Ogarrio 5, cabe mencionar que el agua utilizada deberá cumplir los requerimientos expuestos en la norma CID-NOR-N-SI-0001, así como las demás normas implícitas en ésta.

Agua potable.

Durante la etapa de construcción de las obras, se requerirá de agua potable para el consumo del personal de la compañía, la cual se transportará hasta el lugar de la obra a través de recipientes de plástico.

(26)

COORDINACIÓN SERVICIOS DE APOYO OPERATIVO DEPARTAMENTO DE INGENIERÍA DE PROYECTOS En la tabla 2.10, se presenta un resumen de los servicios requeridos.

Tabla 2.10.- Principales servicios requeridos

Combustible Electricidad Agua cruda Agua potable

II.3. Descripción de las obras y actividades a realizar en cada una de las

etapas del proyecto

II.3.1. Programa general de trabajo

En la siguiente tabla se muestra el programa general de trabajo por etapas del proyecto:

Tabla 2.11.- Programa calendarizado de actividades Meses Concepto

1 2 Días

Preparación del sitio 8

Transporte de materiales y equipo al sitio de la obra

30

Trazo y desmontes del D.D.V 40

Excavación de zanjas 40

Protección anticorrosiva 15

Alineado, soldado,

radiografiado, doblado 50

Obras especiales 15

Parcheo, bajado y tapado 30

Prueba hidrostática y limpieza interior de tubería

5

Obra civil 15

(27)

27

Operación Mantenimiento Abandono del sitio

II.3.2. Selección del sitio o trayectoria

II.3.2.1. Estudios de campo

Para llevar a cabo la selección de los sitios más apropiados para la construcción de la línea se siguieron los criterios que a continuación se mencionan:

- Evitar atravesar asentamientos humanos y/o zonas inaccesibles. - Construir las líneas en derechos de vía ya existentes

- Afectar lo menos posible a los predios por los que atravesará la línea. - Facilitar el acceso y mantenimiento futuros.

- En resumen, para la elección del sitio se hicieron evaluaciones técnicas, económicas y ambientales

Asimismo, la selección del sitio se basó en los siguientes criterios:

Normativos

La selección del sitio se realizó con estricto apego al Reglamento de la Ley General del Equilibrio Ecológico y la Protección al Ambiente en materia de Evaluación de Impacto Ambiental publicado en el Diario Oficial de la Federación del 30 de mayo y a la NOM-117-ECOL-1998 que establece las especificaciones de protección ambiental para la instalación y mantenimiento mayor a los sistemas para el transporte y distribución de hidrocarburos y petroquímicos en estado líquido y gaseoso, que se realicen en derechos de vía existentes, ubicados en zonas agrícolas, ganaderas y eriales. Asimismo, se considero de manera particular la normatividad de Pemex en materia de seguridad y protección ambiental.

Técnicos.

El ducto se diseño de acuerdo al código ASME B31.8. y a las normas y estándares descritos en la tabla 2.12

(28)

Tabla 2.12.- Normas y estándares considerados para el diseño de los ductos

Identificación Título

ASME/ANSI-B31.8 _{Gas transmition and distribution piping system} ANSI B16.3 Steel pipe flange, flanged and distribution piping ANSI B.31.9 Wrougth steel butwelding fittings

API RP 550 Manual of installation of refinery instruments and control systems

API SPEC 5L Especificaciones para tubería de línea

API STD 6D Specification for steel gate, plug, ball and check valves for _{pipe line services} API STD 1104 Estándar para la soldadura de ductos y sus instalaciones ASME SECTION VIII Rules for construction of unfired presure vessels div 1

ISA S5.1 Instrumentation symbols and identification ISA S51.1 Process instrumentation terminology

NACE RP 0169-92 Control of external corrosion of sumerged metallic piping system

NEMA No IS1.1 Cajas y gabinetes

PEMEX 03.0.02 Derechos de vía de las tuberías de transporte de fluídos PEMEX No. 07.03.13

Requisitos mínimos de seguridad para el diseño, construcción, operación, mantenimiento e inspección de tuberías de transporte

PEMEX 09.0.02 Aplicación y uso de protección catódica en tuberías

enterradas y sumergidas

PEMEX No. 2.132.01 Sistema de protección anticorrosiva PEMEX No. 2.413.01 Sistema de protección catódica

PEMEX No. 2.421.01 Sistema de tuberías de transporte y recolección de _{hidrocarburos} PEMEX No. 2.451.01 Instrumentos y dispositivos de control parte 1

PEMEX No. 3.115.06 Tablas, estacas y su hincado

PEMEX No. 3.120.01 Desmonte

PEMEX No. 3.121-A .01 Despalme PEMEX No. 3.121-A .02 Excavaciones

PEMEX No. 3.121-A .03 Cortes (serie caminos) PEMEX No. 3.121-A .04 Rellenos

PEMEX No. 3.121-A .05 Terraplenes para caminos PEMEX No. 3.121-A .06 Prestamo para caminos

(29)

29

Identificación Título

PEMEX No. 3.123.02 Sub-base y base para caminos

PEMEX No. 3.132.01 Preparación de superficies para la aplicación de

recubrimientos para protección anticorrosiva PEMEX No. 3.135.03 Acero de refuerzo para concreto

PEMEX No. 3.135.07 Recubrimiento continuo de concreto en tubería de

conducción

PEMEX No. 3.153.03 Aplicación de pinturas

PEMEX No. 3.223.01 Instalación de sistemas de conexión a tierra

PEMEX No. 3.251.01 Instalación de subestaciones de baja potencia tipo poste PEMEX No. 3.255.01 Gabinetes y cajas de interrupción

PEMEX No. 3.411.01 Aplicación de recubrimientos para protección anticorrosiva PEMEX No. 3.413.01 Instalación de sistemas para protección catódica

PEMEX No. 3.421.01 Sistemas de transporte de petróleo por tubería

PEMEX No. 3.423.02 Sistema de tubería de transporte y distribución de gas

PEMEX No. 3.451.04 Correcciones de errores a los manómetros de columnas tablas manométricas

PEMEX No. 4.411.01 Aplicación de recubrimiento para protección anticorrosiva

PEP-RAT-001 Recubrimiento anticorrosivo externo para sistemas de

tuberías de conducción terrestre

El principal criterio que prevaleció y determinó la ubicación y trayectoria de las líneas de grupo y prueba, fue evitar la cercanía de viviendas, el cual cumple con los requerimientos técnicos y normativos ya citados, por lo que su utilización es viable, así como evitar en cierta medida, los conflictos sociales inherentes a las obras de esta naturaleza.

II.3.2.2. Sitios o trayectorias alternativas

Como se mencionó anteriormente, las consideraciones que se hicieron para la selección del sitio básicamente fue que éste ofreciera la mayor factibilidad en términos: técnicos, económicos y ambientales, en este sentido, el trazo se ajusta a estas consideraciones, razón por la cual no existen alternativas de otros sitios.

II.3.2.3. Situación legal del predio y tipo de propiedad

La superficie donde se pretende llevar a cabo la construcción de las líneas de grupo y prueba se encuentra en diferentes situaciones de propiedad, la tabla 2.13 muestra éstas situaciones. Como se observa en esta tabla, de acuerdo a la situación será necesario: 1) Tramitar los permisos de ocupación superficial con los propietarios en el caso de

(30)

COORDINACIÓN SERVICIOS DE APOYO OPERATIVO DEPARTAMENTO DE INGENIERÍA DE PROYECTOS terrenos particulares que se localizan dentro de la trayectoria de las líneas, 2) Tramitar ante la Junta Estatal de Caminos los permisos correspondientes para los cruces con carreteras estatales. En la tabla 2.6 se indicaron los cruzamientos del presente proyecto.

Los permisos antes mencionados y otros permisos gubernamentales se están tramitando conjuntamente con la realización del presente estudio.

II.3.2.4. Uso actual del suelo y/o cuerpos de agua en el sitio del proyecto y

sus colindancias

El uso del suelo en el área donde se pretende llevar a cabo el proyecto es básicamente ganadero, ya que se desarrollan pastos naturales como el camalote que son utilizados como forraje para el ganado, también se identificó el cultivo de pastos como el estrella africana (Cynodon plectostachus), grama remolino (Paspalum sp) que son utilizados para el mismo fin.

En cuanto a la actividad agrícola, ésta se desarrolla a una escala casi nula.

Los cuerpos de agua más cercanos al sitio se enumeran a continuación, estos cuerpos de agua son utilizados por las personas de las localidades cercanas, para la pesca artesanal y cuya producción es para el autoconsumo y la venta local.

II.3.2.5. Urbanización del área

El proyecto de ubicará físicamente en las localidades Ejido Huapacal 1ª sección, este Ejido tiene (1,174 habitantes), esta localidad cuenta con: 1 Delegación municipal, 1 oficina de telégrafos, telefonía rural integrada por cable, telefonía rural social inalámbrica, energía eléctrica, alumbrado público, tienda de consumo para el abasto, un centro de salud, entre otras que se describen con mayor detalle en el capítulo IV, sección IV.2.1.3.

(31)

31

En la tabla 2.14 se indican las áreas naturales protegidas que se localizan en el Estado de Tabasco, como se puede observar en esta tabla, en el Municipio de Huimanguillo, no existe ninguna área natural protegida, por ende, el proyecto no se encuentra cercano o dentro de ninguna área natural protegida que pudiera verse afectada con el desarrollo del mismo.

Tabla 2.14.- Áreas Naturales Protegidas localizadas en el Estado de Tabasco

Municipio _estatalesParques Monumento_{s naturales} Reserva de la _biósfera _ecológicaReserva _ecológicoParque

Cárdenas - - - - ecológico de la 1 (Parque

Chontalpa) Centla - - 1 (Pantanos de Centla, abarca parte de Jonuta y Mascupana) - - Centro - - - 2 (Parque Yumká y a la laguna de las Ilusiones) 1 (Laguna del Camarón) Macuspana 1 (Cascadas de Agua Blanca) - - - - Nacajuca - - - (Laguna de la 1 Lima) - Tacotalpa 1 (Parque estatal de la Sierra, abarca parte de Teapa) - - - -

Teapa - (Cerro Grutas 1

de Coconá)

- - -

II.3.2.7. Otras áreas de atención prioritaria

El proyecto en cuestión no tiene ninguna interacción con áreas de atención prioritaria, como sitios históricos y/o zonas arqueológicas, comunidades o zonas de importancia indígena, humedales, corredores biológicos, áreas de interés para la conservación de la biodiversidad, así como zonas de conservación y aprovechamiento restringido (por ejemplo, vegetación de manglar o bosque mesófilo de montaña, vegetación de galería, entre otros), que pudieran ser afectadas durante el desarrollo de la obra.

(32)

II.3.3. Preparación del sitio y construcción

II.3.3.1. Preparación del sitio

A continuación, se presenta la información referente a la etapa de preparación del sitio, esto, siguiendo los lineamientos establecidos en el apéndice III de la guía ya mencionada, En la tabla 2.15 se indican las actividades que se consideran en dicho apéndice.

Tabla 2.15.- Actividades a realizar en el proyecto en la etapa de preparación del sitio.

ACTIVIDAD APLICACIÓN O NO EN EL

PROYECTO DE ESTUDIO

A Desmontes y despalmes Si aplica

B Excavaciones, compactaciones y/o nivelaciones Si aplica

C Cortes No aplica

D1 Rellenos en zona terrestre No aplica

D2 Rellenos en cuerpos de agua y zonas inundables No aplica

E Dragados No aplica

F Desviación de cauces No aplica

G Otros: Transporte, carga y descarga de tubería

metálica Si aplica

A) Desmontes y despalmes

a) La superficie afectada por los desmontes y despalmes realizados en este proyecto equivale físicamente a la del derecho de vía. (Ver plano de trazo y perfil, anexo C-1). b) La superficie afectada, es por lo tanto de 19.290 m2 (ver tabla 2.9)

c) La vegetación localizada sobre la superficie de afectación son pastizales utilizados para la ganadería extensiva, abarcando el 80.00% de la superficie total de afectación del proyecto. ya que en ellos se lleva a cabo el pastoreo del ganado; la vegetación dominante del área se denomina como pastizales y está constituida por pastos cultivados como el pasto alemán (Echinochloa polystachya), estrella africana (Cynodon plectostachyus), grama remolino (Paspalum notatum), pastos naturales como el camalote (Paspalum fasciculatum) y especies arbustivas como

(33)

33

Ninguna de las especies antes mencionadas se encuentra incluida dentro de la NOM-059-ECOL-1994; norma que “Determina las especies y las subespecies de

flora y fauna silvestres terrestres y acuáticas en peligro de extinción, amenazadas, raras y las sujetas a protección especial y que establece especificaciones para su protección”. Mientras que el grado de afectación para la vegetación de la zona se

considera mínimo, ya que presentan una elevada capacidad de reproducción vegetativa lo cual permite el reestablecimiento rápido de las poblaciones a desmontar.

d) Los desmontes se pueden realizar de forma manual o con equipo mecánico, el cual deberá de ser previamente autorizado por PEP. El desmonte consiste en realizar algunas o todas de las siguientes actividades:

- Roza, que consiste en quitar la maleza, hierba, zacate o residuos de siembra. - Tala, que consiste en cortar los árboles y arbustos.

- Desraíce, que consiste en sacar los troncos o tocones con raíces o cortando éstas.

- Limpieza y quema, consiste en retirar el producto del desmonte al lugar que indique PEMEX, estibarlo y quemarlo.

- Trazo y balizado de los límites del D.D.V. y centro de la línea. - Sondeo y balizado de líneas existentes.

- Despalme del terreno vegetal y acarreo a los límites.

- Cortes de terreno donde se requiere suavizar curvas verticales. - Mantenimiento del D.D.V. durante la construcción.

e) Debido al tipo de vegetación dominante en la zona, la fauna que podría verse afectada es mínima ya que los grupos de vertebrados dominantes en los pastizales son algunas especies de reptiles como el toloque (Basiliscus vittatus), iguana verde (Iguana iguana), lagartijas como (Anolis sp,), serpientes (Oxybelis aeneus, Bothrops

asper), sapos (Bufo marinus), se prevé que estas poblaciones emigren de la zona el

tiempo que dure la construcción de los ductos y haya presencia humana .

(34)

COORDINACIÓN SERVICIOS DE APOYO OPERATIVO DEPARTAMENTO DE INGENIERÍA DE PROYECTOS circundante mediante el triturado y esparcido de los mismos.

B) Excavaciones, compactaciones y/o nivelaciones

Se realizarán excavaciones de zanjas en la cual se alojará la línea de grupo y prueba que se llevarán a cabo por el método tradicional. Estas excavaciones se realizarán de la siguiente manera;

- Trazo el eje de la zanja. - Afloje y ruptura del material.

- Ruptura, remoción y extracción del material con retroexcavadora.

- Colocación del material producto de la excavación a un lado de la zanja formando un camellón paralelo a esta del lado opuesto a aquel en que se distribuye la tubería con acarreo libre horizontal hasta 4 m de la orilla de la cepa dejando libre por lo menos 30 cm del borde de la zanja para que el material no se derrumbe sobre la zanja.

- Remoción y extracción de raíces o materiales extrañas que invaden el interior de la zanja retirando los pedazos que salgan con material excavado de manera que al rellenar la zanja no se introduzcan en ella.

- Afine de paredes y fondo de la zanja para evitar daños a la protección anticorrosiva y a la tubería misma por salientes.

- Sobre excavaciones del 20%.

Durante la preparación del sitio no se llevarán a cabo compactaciones y/o nivelación de terreno, estas se llevarán a cabo únicamente durante la etapa de construcción, posterior a la introducción de la tubería en las zanjas.

G) Otros; transporte, carga y descarga de tubería metálica

El transporte, carga y descarga de tubería metálica se realizará con las precauciones y medidas necesarias para preservar las condiciones de conservación y seguridad tanto de la tubería como del personal que interviene.

II.3.3.2. Construcción

En la etapa de construcción de este proyecto se contempla la realización de la siguiente obra:

(35)

35

Línea de Grupo 6 ”Ø y Prueba 4 ”Ø Pozo Guaricho 1 a Cabezal anexo al pozo Arroyo Prieto 17. - Soldadura - Radiografía - Parcheo - Bajado y tapado - Muerto de anclaje - Obras especiales - Amarre de pozo - Protección catódica - Rotulado - Obra civil

a) Cronograma desglosado de las actividades y obras permanentes y

temporales de construcción

El programa de trabajo para el proyecto de construcción del proyecto de este estudio se presenta en la tabla 2.16

Tabla 2.16.- Programa calendarizado de las actividades realizadas en la etapa de

construcción Meses Días Concepto 1 2 3 Construcción 70 Protección anticorrosiva 17 Alineado, soldado, radiografiado, doblado 30 Obras especiales 30

Parcheo, bajado y tapado 20

Prueba hidrostática y limpieza interior de tubería

(36)

Obra civil 15

Protección catódica 15

Letreros y señalamientos 10

b)

Procedimiento de construcción de cada una de las obras que constituyen

el proyecto.

A continuación se describe de manera breve los alcances de las principales actividades que conforman la etapa de construcción:, una descripción más detallada de estas actividades puede ser consultada en el anexo D-6.

Soldadura: Esta actividad se realizará una vez tendido y alineado el tubo, a una altura

0.40 metros, se aplica el primer cordón de soldadura fondeo conforme al estándar API-1104 y el código ASME sección IX.

Radiografía: Mediante este procedimiento se evaluará la calidad del proceso de

soldadura, esto mediante la exposición radiográfica de la soldadura a rayos gamma al 100% de prueba no destructiva.

Parcheo: Se aplicaran los recubrimientos externos anticorrosivos para temperaturas de

hasta 85°C, con polietileno extruido de 1.8 mm de espesor adherido al tubo por medio de una capa de epoxi en polvo de 75 micrones y una capa de copolimero de 150 micrones. Posteriormente, se realizará el parcheo de juntas y reparación de golpes.

Bajado y Tapado: Esta actividad se realizará con las precauciones y medidas necesarias

para preservar las condiciones de conservación y seguridad tanto de la tubería como del personal que interviene. El bajado de la tubería se realiza con mucho cuidado para evitar el contacto con las paredes de la zanja; posteriormente, se tapará con el material producto de la excavación, el relleno se efectuará hasta un nivel que como mínimo estará a 0.20 metros arriba de la corona del tubo; el material sobrante será acamellonado sobre la zanja y se compactará por medio de bandeo del tractor o de la retroexcavadora por lo mínimo 3 veces sobre la superficie.

(37)

37

Obras Especiales: Dentro de las obras especiales a realizar se contemplan: los amarre

de pozo, mochetas, dados de concreto armado, curvas de expansión (omega), escalera para la operación de válvulas en el árbol del pozo, rotulado de la tubería, etc.

Cruzamiento Direccional: Los cruzamientos de caminos y drenes (ver tabla 2.7) se

harán de forma convencional; es decir, por excavación con maquinaria utilizando el equipo adecuado.

Prueba Hidrostática: Esta prueba se realizará con instrumentos certificados de

calibración reciente; dicha instrumentación comprenderá el uso de monógrafos, manómetros y balaza de peso muerto. Durante la prueba hidrostática se suministrará agua dulce y limpia mediante un equipo que proporcione el gasto y la presión requerida para esta prueba; lo anterior, con el objetivo de eliminar el aire que pudiera quedar en la tubería, así como el suministro e inyección del inhibidor de corrosión. La corrida de diablo se realizará por lo menos 2 veces con Polly Pigs, dentro de las especificaciones que marca la norma CID-NOR-N-SI-0001, punto 6.3, sección 6.3.10, al código API RP-1110 /o ASME B31.4 y B31.8. El agua para la prueba hidrostática se obtendrá de la Batería Ogarrio 5.

Protección Catódica: Mediante esta técnica se permitirá controlar la corrosión de un

metal en contacto con un electrolito, convirtiendo el metal en el cátodo de una celda electroquímica mediante el paso de la corriente que proviene de un ánodo.

Interconexión al Cabezal pozo Arroyo Prieto 17: La interconexión al cabezal de

recolección será de Grupo 6 ”Ø y Prueba 4 ”Ø de incluyendo la instrumentación de bridas y construcción de los soportes de concreto.

En los siguientes apartados se presenta el cronograma desglosado de la obra, así como el procedimiento constructivo de ella.

II.3.4. Operación y mantenimiento

II.3.4.1. Programa de operación

(38)

a) Cronograma general de las actividades (tipo Gantt) que se realizarán en esta etapa del proyecto

La operación del proyecto iniciará posterior a la construcción del mismo, las líneas de grupo y prueba operaran de manera continua los 365 días del año, las 24 horas del día. La vida útil del proyecto es de 20 años aproximadamente.

b) Descripción general de los procesos y operaciones principales, donde se incluya un diagrama de flujo para cada proceso

Debido a que el objetivo de éste proyecto es básicamente la conducción de crudo asociado con gas, en la etapa de operación del mismo, no requiere de procesos industriales al tratarse, como ya se mencionó de una forma de transporte de hidrocarburo líquido.

c) Descripción detallada de las tecnologías que se utilizarán, en especial las que tengan relación directa con la emisión y el control de residuos líquidos, sólidos y gaseosos

El proyecto no contempla la emisión de residuos líquidos, sólidos y/o gaseosos, por lo cual no se requieren tecnologías de control, el proyecto implica solamente el transporte de hidrocarburo.

II.3.4.2. Programa de mantenimiento

a) Actividades de mantenimiento y su periodicidad

Con la firme convicción de mantener la integridad del sistema de transporte, dentro de las tolerancias y condiciones de seguridad, al iniciar la operación del proyecto y durante su vida útil, se incorporará el mismo a los programas de mantenimiento que tiene contemplado PEMEX Exploración y Producción.

Las líneas de grupo y prueba recibirán los siguientes tipos de mantenimiento: predictivo, preventivo y correctivo. El mantenimiento predictivo incluye modificaciones y cambios de piezas sometidas a desgaste, así como la supervisión de las condiciones en las que se desarrolla la operación y de los requerimientos para la obtención de los productos. El mantenimiento

(39)

39

preventivo significa mantener los sistemas en óptimo estado para garantizar la seguridad. El mantenimiento correctivo solo se realiza para corregir fallas en el sistema.

En la tabla 2.17 se presentan las principales actividades que se llevan a cabo en el mantenimiento, así como las especificaciones que enmarcan la actividad y la periodicidad del mismo. El mantenimiento de tuberías es realizado por personal capacitado perteneciente a PEMEX Exploración y Producción.

Tabla 2.17.- Mantenimiento Predictivo, Preventivo y Correctivo de línea aplicados por PEP

Actividad Especificaciones Frecuencia

anual

Mantenimiento Predictivo

Protección catódica

Inspección de la protección catódica CID-NOR-N-SI-0001 52

Sistemas y dispositivos de seguridad

Inspeccionar los sistemas y dispositivos de seguridad

CID-NOR-N-SI-0001 NO.09.1.06

NO.09.0.03 NO.09.0.04

12

Sistemas y equipos de incendio

Revisar los sistemas y equipos contra incendio CID-NOR-N-SI-0001

NSPM NO.01.1.08 (AV-4) 12

Calibración de espesores

Medición de espesores de la tubería en instalaciones superficiales CID-NOR-N-SI-0001 API 570 API RP574 1-3 Equipos y conexiones

Inspeccionar el equipo instalado en terminales y estaciones CID-NOR-N-SI-0001 12

(40)

Actividad Especificaciones Frecuencia

anual

Inspeccionar periódicamente los derechos de vía CID-NOR-N-SI-0001

NP NO.03.0.02 3 Los cruces bajo el agua serán inspeccionados CID-NOR-N-SI-0001

ASME B31.4 2

Mantenimiento Preventivo Mantenimiento

La protección catódica de los ductos se deberán mantener en un nivel aceptable

CID-NOR-N-SI-0001

NO.4.411.01 1

Apriete recomendado por el fabricante en los esparragos CID-NOR-N-SI-0001 1

Mantenimiento periódico al equipo, válvulas y reguladores CID-NOR-N-SI-0001

ASME B31.8 1-3

Base de datos que registre cada anomalía o fuga CID-NOR-N-SI-0001

ASME B31.8, CAPITULO IV 3 Conservar en buen estado la señalización CID-NOR-N-SI-0001

NO.03.0.02 4

El derecho de vía deberá mantenerse en buen estado CID-NOR-N-SI-0001 3 Conservar en buen estado los caminos CID-NOR-N-SI-0001 3 Mantener en buen estado las cunetas, diques y otras obras

de drenaje CID-NOR-N-SI-0001 2

Mantener aisladas electricamente las camisas de protección

de los ductos CID-NOR-N-SI-0001 2

En buen estado la protección mecánica anticorrosiva CID-NOR-N-SI-0001 1-4 Las instalaciones superficiales se deberán conservar libres

de maleza, escombro y basura CID-NOR-N-SI-0001 6 Las cercas perimetrales y sus puertas de acceso se

deberán conservar en buen estado CID-NOR-N-SI-0001 1-4

Mantenimiento Correctivo Requisitos generales

Las reparaciones deberán realizarse mediante un procedimiento calificado y aprobado por PEMEX

CID-NOR-N-SI-0001

NO.10.1.02 1-3

El personal encargado de los trabajos de reparación de ductos, deberán ser informados por el responsable de seguridad
