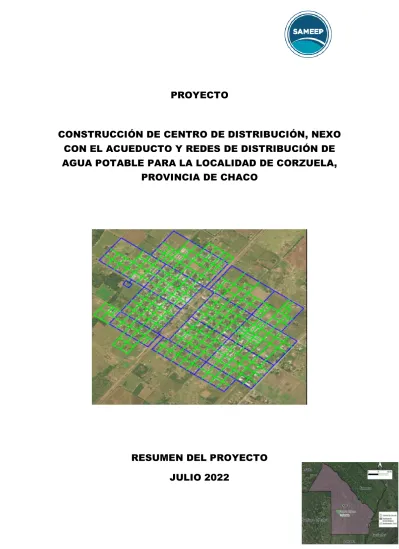

PROYECTO
CONSTRUCCIÓN DE CENTRO DE DISTRIBUCIÓN, NEXO CON EL ACUEDUCTO Y REDES DE DISTRIBUCIÓN DE AGUA POTABLE PARA LA LOCALIDAD DE CORZUELA,
PROVINCIA DE CHACO
RESUMEN DEL PROYECTO
JULIO 2022
1. Objetivo del Proyecto
El objetivo del proyecto de obra es la construcción de un nuevo sistema de provisión de agua potable para la localidad de Corzuela, cabecera del departamento General Belgrano, Provincia de Chaco. El mismo contempla la provisión de un conducto principal, un centro de distribución y la provisión de un sistema de redes en el ejido urbano del municipio.
2. Situación actual
En la actualidad, el sistema de agua de red en la localidad de Corzuela está formado por un sistema de pozos, una estación de bombeo, un tratamiento que implica la cloración del líquido y un sistema de redes. Parte de dicho sistema está compuesto por cañerías construidas por Obras Sanitarias de la Nación hace más de 50 años.
La prestación del servicio posee limitaciones en cuanto a cobertura, cantidad y calidad del agua provista. En relación a la cobertura, para el año 2010 solo el 34% de los hogares del Departamento General Belgrano contaba con agua de red, valor que ha descendido en la actualidad producto del crecimiento urbano y la falta de ampliaciones.
Además, el exceso de salinidad en las aguas obtenidas de pozo y un servicio que no es continuo a lo largo de daño, afectan la calidad y cantidad del agua provista.
La construcción del Segundo Acueducto para el Interior del Chaco genera una oportunidad para abastecer a gran parte del territorio provincial de agua segura en calidad y cantidad, incluyendo a la localidad de Corzuela. Es por ello que surge la necesidad del proyecto.
3. Descripción del Proyecto.
La obra tiene un plazo de duración estimado en 16 meses de ejecución.
El agua potable del sistema será abastecida por el mencionado Acueducto. La obra incluye: una conexión entre dicho acueducto y la estación de bombeo existente que será reacondicionada; un centro de distribución y redes. En base a ello, se ha dividido el proyecto en los siguientes subcomponentes:
Nexo con el Acueducto y Estación de Bombeo:
La obra comienza con la conexión del Acueducto a la estación de bombeo existente, que se encuentra sobre la Ruta 89. La circulación del agua hasta allí se realiza por gravedad, por lo que no requiere consumo de energía.
La estación de bombeo será reacondicionada para cumplir con los requerimientos del sistema. Se instalarán dos equipos de bombas, de las cuales una estará en operación y una en reserva. Asimismo, se han tenido en cuenta todos los equipos y sistemas electromecánicos principales, y sus auxiliares, necesarios para el bombeo de agua al Centro de Distribución de la localidad.
Como última parte de esta etapa, se realizará el conducto de nexo entre la estación de bombeo y el Centro de Distribución ubicado sobre la Avenida San Martín y la Calle French. Comienza en la derivación del Acueducto ubicada en la intersección de la RN 89 y la calle Misiones, continúa con dirección Noroeste sobre esa calle, hasta la intersección con la Avenida Berutti, en donde dobla hacia la derecha en dirección Noreste nuevamente por dicha calle hasta la Avenida San Martín donde vuelve a doblar hacia la izquierda en dirección Noroeste hasta llegar al Centro de Distribución de Corzuela.
Centro de distribución:
El predio del centro de distribución se encuentra ubicado entre avenida San Martín y Berutti y es propiedad es del Ministerio de Planificación, Economía e Infraestructura.
El centro de distribución contará con los siguientes componentes:
● Instalación de re-cloración del agua: Dentro del predio del centro de distribución se instalará una casilla y contará con un compartimento externo para el almacenamiento de hipoclorito de sodio. Este sistema contempla: dos bombas dosificadoras, dos tanques de 1 m3 para el almacenamiento de hipoclorito de sodio, un detector de bajo nivel y dispositivo de control total para regulación de la dosificación en función de los consumos instalado en el tablero de comando y una válvula reguladora de nivel para regular el ingreso de agua a la cisterna de almacenamiento.
● Cisterna de almacenamiento: Se construirá una Cisterna de almacenamiento semienterrada de hormigón armado dividida en dos sectores de 550 m3 y un volumen total de 1100 m3.
● Estación de bombeo (60 kW/h): Contará con 2 bombas verticales que elevaran el agua proveniente de la cisterna para elevarla hasta el tanque elevado ubicado en las cercanías de la estación de bombeo. Asimismo se han contemplado todos
los equipos y sistemas electromecánicos principales, y sus auxiliares que son necesarios para el bombeo de agua al Tanque Elevado para presurizado de la red.
● Tanque elevado de HºAº (500 m3): El volumen necesario del tanque ha sido establecido en 500 m3, teniendo en cuenta que la gran parte de la reserva del sistema se encuentra contenida en la cisterna de almacenamiento. Se ha diseñado el tanque con una cierta capacidad a efectos de disponer de tiempo suficiente para el arranque de las bombas y para poder cumplir con los picos horarios de demanda. La estructura del tanque elevado será de hormigón armado, de forma cilíndrica y una altura aproximada de 20 m.
Red de agua potable:
La red de distribución será realizada de PEAD y constará de una red principal de mallas y cañerías secundarias conectadas a esta red.
Se adquirirán un total de 3.342 conexiones domiciliarias, de las cuales 1.955 serán conexiones cortas y 1.387 serán conexiones largas. Las conexiones domiciliarias serán cortas y largas ya que la red de distribución se instalará por vereda en su mayor parte.
Todas las conexiones tendrán medidores clase C.
4. Parámetros de diseño
Para el diseño del sistema se han contemplado las siguientes variables:
Dotación inicial y futura de consumo de agua: Los valores de dotación adoptados fueron deducidos de los consumos per cápita actuales estimados. Se ha estimado una dotación inicial de 200 litros/habitantes x día al inicio de operación y de 180 litros/habitantes x día para el año 2043. La demanda comercial e industrial se estimó en un 10% del consumo diario promedio de agua potable residencial, mientras que los porcentajes de Agua no Contabilizada (a pérdidas físicas actuales) se han estimado en un 20 % teniendo en cuenta datos de campo y de la gestión de los servicios en localidades similares (alcanzado un 25 % para el final de la vida útil del proyecto por cuestiones de deterioro en el tiempo). Se han considerado coeficientes máximos y mínimos de consumo horario y estacional según las guías y normas técnicas del ENOHSA.
Caudales de diseño: En base a los parámetros de diseño y las proyecciones de la población se han determinado los caudales totales de diseño del sistema y sus valores
mínimos, máximos y medios. El Caudal medio (Qm) diario necesario será de 2.338 metros3/día para el año 2023 y 4.141 metros3/día para el 2043. Para el año 2043 el caudal medio del día de máximo consumo se estimó 6.207 metros3/día y el caudal máximo horario del día de máximo consumo 9.310 m3/día.
Como se ve en el grafico siguiente, es importante resaltar que la disponibilidad de agua potable es siempre superior a la demanda a lo largo del período de diseño.
