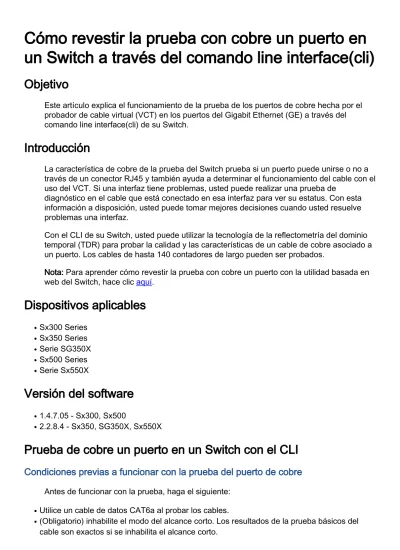

Cómo revestir la prueba con cobre un puerto en un Switch a través del comando line interface(cli)
Objetivo
Este artículo explica el funcionamiento de la prueba de los puertos de cobre hecha por el probador de cable virtual (VCT) en los puertos del Gigabit Ethernet (GE) a través del comando line interface(cli) de su Switch.
Introducción
La característica de cobre de la prueba del Switch prueba si un puerto puede unirse o no a través de un conector RJ45 y también ayuda a determinar el funcionamiento del cable con el uso del VCT. Si una interfaz tiene problemas, usted puede realizar una prueba de
diagnóstico en el cable que está conectado en esa interfaz para ver su estatus. Con esta información a disposición, usted puede tomar mejores decisiones cuando usted resuelve problemas una interfaz.
Con el CLI de su Switch, usted puede utilizar la tecnología de la reflectometría del dominio temporal (TDR) para probar la calidad y las características de un cable de cobre asociado a un puerto. Los cables de hasta 140 contadores de largo pueden ser probados.
Nota: Para aprender cómo revestir la prueba con cobre un puerto con la utilidad basada en web del Switch, hace clic aquí.
Dispositivos aplicables
Sx300 Series Sx350 Series Serie SG350X Sx500 Series Serie Sx550X
Versión del software
1.4.7.05 - Sx300, Sx500
2.2.8.4 - Sx350, SG350X, Sx550X
Prueba de cobre un puerto en un Switch con el CLI
Condiciones previas a funcionar con la prueba del puerto de cobre
Antes de funcionar con la prueba, haga el siguiente:
Utilice un cable de datos CAT6a al probar los cables.
(Obligatorio) inhabilite el modo del alcance corto. Los resultados de la prueba básicos del cable son exactos si se inhabilita el alcance corto.
●
●
Ethernetes económicos de energía de la neutralización (opcional) (EEE). Los resultados de la prueba avanzados del cable son exactos si el EEE se inhabilita en el puerto que usted va a probar.
Nota: Para aprender cómo configurar el alcance corto y las configuraciones del EEE en los puertos de su Switch con el CLI, haga clic aquí para las instrucciones.
Importante: Cuando se prueba un puerto, se fija al estado inactivo y se interrumpen las comunicaciones. Después de la prueba, el puerto vuelve al estado ascendente.
Funcione con la prueba del puerto de cobre
Paso 1. Login a la consola del Switch. El nombre de usuario predeterminado y la contraseña es Cisco/Cisco. Si usted ha configurado un nuevo nombre de usuario o contraseña, ingrese las credenciales en lugar de otro.
Nota: Los comandos disponibles o las opciones pueden variar dependiendo del modelo exacto de su dispositivo. En este ejemplo, el Switch SG350X se accede con Telnet.
Paso 2. En el modo EXEC privilegiado del Switch, funcione con la prueba del puerto ingresando cualquiera del siguiente comando:
Interfaz del tdr de los cable-diagnósticos SG350X#TEST [interface-id]
id del interfaz — (opcional) especifica un acceso de Ethernet ID.
Nota: En este ejemplo, GE1/0/2 se utiliza como la interfaz específica para revestir la prueba con cobre.
La prueba antedicha muestra que el cable en el puerto probado tiene cortocircuito en 0 contadores. Esto indica que el cable usado en el puerto específico podría ser dañado.
El reemplace (opcional) del paso 3. el cable dañado en el puerto y después funcionado con la prueba del puerto en lo mismo interconecta otra vez.
La prueba antedicha muestra que el cable en el puerto probado es bueno después de que
●
●
●
●
●
se haya cambiado el cable.
El paso 4. (opcional) relanza el paso 2 a los puertos remanentes en su Switch que usted quiera probar.
Nota: La prueba del puerto de cobre no trabaja en los puertos de fibra. Si el puerto que usted va a probar es una parte de al puerto de la combinación con el active del puerto de fibra, no necesita ser apagado porque la prueba no trabaja en los puertos de fibra.
Usted ahora ha funcionado con con éxito la prueba del puerto de cobre en el puerto específico en su Switch con el CLI.
Vea los resultados de la prueba del puerto de cobre
En caso de cable abierto o puesto en cortocircuito, la exactitud de la longitud donde está abierto el cable o puesto en cortocircuito es - de/+ 2 contadores. Siga los siguientes pasos para mostrar los resultados de la prueba del puerto de cobre en su Switch con el CLI:
Paso 1. En el modo EXEC privilegiado del Switch, muestre los resultados de la prueba de cobre realizada a todos los puertos o a un puerto específico ingresando el siguiente:
[interface interface-id] del tdr de los cable-diagnósticos SG350X#SHOW
id del interfaz de la interfaz — (opcional) especifica un acceso de Ethernet ID.
Nota: En este ejemplo, se ingresa el comando del tdr de los cable-diagnósticos de la demostración.
La tabla de los diagnósticos TDR del cable muestra la siguiente información:
Puerto — La interfaz probada.
Resultado — El resultado de la prueba del puerto conducida. Los valores posibles son:
- ACEPTABLE — El cable ha pasado la prueba.
- Ningún cable — El cable no está conectado con el puerto.
- Cable abierto — Solamente un lado del cable está conectado.
- Cable corto — El cortocircuito ha ocurrido en el cable.
- Resultado de la prueba desconocido — El error ha ocurrido.
- No probado — La prueba TDR no se ha conducido en el puerto.
Longitud — La longitud del cable en los contadores.
Fecha — La fecha y hora que la prueba del puerto fue conducida.
●
●
●
La tabla antedicha muestra que los puertos Gigabit 1, 2,3, 5, y 7 son buenos, cuarto (gi1/0/4) tiene un cable corto, octavo (gi1/0/8) tiene un cable abierto, mientras que el resto no se prueba.
El paso 2. (opcional) para visualizar la longitud del cable de cobre estimada asociada a todos los puertos o a un puerto específico, ingresa el siguiente:
[interface interface-id] de la longitud del cable de los cable-diagnósticos SG350X#SHOW
id del interfaz de la interfaz — (opcional) especifica un acceso de Ethernet ID.
Nota: En este ejemplo, se ingresa el comando de la longitud del cable de los cable- diagnósticos de la demostración.
La tabla de la longitud del cable de los diagnósticos del cable muestra la siguiente información:
Puerto — El nombre de la interfaz.
Longitud — La longitud del cable en los contadores.
La tabla antedicha muestra que los puertos Gigabit Ethernet 1, 2,3, 5, 6, 7, y 9 tienen menos de 50 contadores de cable asociado, mientras que el resto no es activo. Los diez puertos Gigabit Ethernet son puertos de fibra, por lo tanto, la prueba del puerto de cobre no trabaja en ellos.
Usted ahora ha visto con éxito los resultados de las pruebas de cobre que fueron conducidas en los puertos de su Switch.
