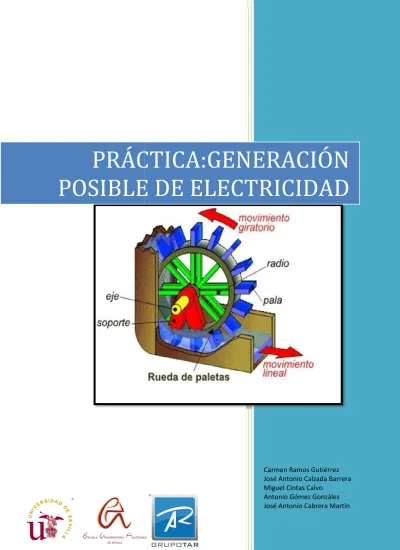

PRÁCTICA:GENE
POSIBLE DE ELECTRICID
PRÁCTICA:GENERACIÓN
POSIBLE DE ELECTRICID
Carmen Ramos Gutiérrez José Antonio Calzada Barrera Miguel Cintas Calvo
Antonio
José Antonio Cabrera
RACIÓN
POSIBLE DE ELECTRICIDAD
Ramos Gutiérrez José Antonio Calzada Barrera
Cintas Calvo Gómez González José Antonio Cabrera Martín
2
ÍNDICE
1. Introducción.
2. Objetivo.
3. Descripción de la práctica.
4. Materiales necesarios.
5. Descripción del trabajo realizado:
Fabricación y montaje.
GENERACIÓN POSIBLE DE ELECTRICIDAD
Grupo TAR Tecnología Ambiental3
1.Introducción.
Se denomina energía hidráulica, energía hídrica o hidroenergía, a aquella que se obtiene del aprovechamiento de las energías cinética y potencial de la corriente del agua, saltos de agua o mareas. Es un tipo de energía verde cuando su impacto
ambiental es mínimo y usa la fuerza hídrica sin represarla, en caso contrario es considerada sólo una forma de energía renovable.
Se puede transformar a muy diferentes escalas, existen desde hace siglos pequeñas explotaciones en las que la corriente de un río mueve un rotor de palas y genera un movimiento aplicado, por ejemplo, en molinos rurales.Sin embargo, la utilización más significativa la constituyen las centrales hidroeléctricas de presas, aunque estas últimas no son consideradas formas de energía verde por el alto impacto ambiental que producen.
La Pico Hidroenergía (Pico-Hidro) es la energía eléctrica generada mediante el uso de turbinas hidráulicas con una potencia no mayor a los 5 kilovatios. Esta
tecnología permite el aprovechamiento de pequeñas fuentes de agua, así, hasta un riachuelo puede suministrar energía eléctrica a varias viviendas rurales. Además, típicamente constituye la tecnología de más bajo costo para electrificación en zonas alejadas de la red de energía.
La Pico Hidro posee varia ventajas. A diferencia de las hidroeléctricas de gran tamaño, no requiere represas o embalses, de forma que el impacto ambiental
(destrucción de la naturaleza, alteración de ecosistemas) es mínimo. La turbina puede ser fabricada en un taller local. Basta con un pequeño arroyo para suministrar el caudal.
En la medida que esta tecnología se difunda aún más, constituirá una
herramienta para el progreso y mejoramiento del nivel de vida de las poblaciones que viven en regiones apartadas en diferentes países del mundo.
Muchos de los problemas de los lugares más desfavorecidos se podrían resumir en una falta de una producción estable de energía eléctrica. Algo que para nosotros es algo normal e incuestionable puede resultar todo un lujo para mucha gente.
La producción de energía aprovechando las fuentes naturales así como material ya existente de bajo coste (como chatarra), sin necesidad de grandes plantas, debería ser una prioridad en lugares donde la industria apenas se conoce.
4
La falta de acceso a la energía eléctrica ocasiona que muchas de estas personas carezcan de los más elementales servicios de salud y educación, así como de agua potable, comunicaciones e información. Muchos niños mueren antes de cumplir su primer año de vida y no existen campañas de inmunización por falta de refrigeración para las vacunas.Más de 40 % de la población mundial carece de acceso permanente al
servicio eléctrico.
Contar con servicios de energía confiables y de costo razonable para la
agricultura, la industria, el comercio y el uso doméstico es fundamental para aumentar la productividad y la producción y también para elevar el nivel de bienestar de los pobres. Sin embargo, en muchos países,los hogares y las empresas carecen de ellos o deben pagar un alto costo, o bien el suministro es poco confiable.
En algunos países de África al sur del Sahara, menos del 5% de las familias rurales cuenta con electricidad. De mantenerse las actuales tasas de electrificación, más del 50% de los hogares de toda la región seguirá sin luz en el año 2050.
La Organización Mundial de la Salud (OMS) estima que más de 3.000 millones de personas, usan leña, estiércol, carbón y otros combustibles tradicionales en el interior de las viviendas para cocinar o como medio de calefacción. La contaminación del aire en esos espacios interiores es responsable de la muerte de 1,5 millones de personas al año, en su mayoría niños y mujeres.
2. Objetivo de la práctica.
El objetivo de la práctica es la generación de energía eléctrica de forma factible y a coste cero, es decir mediante recursos fácilmente accesibles para cualquier
persona, tales como el motor de algún electrodoméstico estropeado, el alternador de un coche, o una dinamo como las que se pueden encontrar en algunas bicicletas.
La idea es poder generar la suficiente energía para abastecer algún tipo de instalación de alumbrado básica en zonas de países subdesarrollados o de difícil acceso a otras instalaciones.
GENERACIÓN POSIBLE DE ELECTRICIDAD
Grupo TAR Tecnología Ambiental5
3. Descripción de la práctica.
Construiremos una noria hidráulica que será movida por un salto de agua que hará girar un eje al que estará unido una dinamo. Otras opciones serían girar un alternador o un motor asíncrono. La potencia generada,en el caso de la dinamo, bastaría en teoría para encender alguna bombilla en una cabaña de una población aislada, por ejemplo.
Se llenará un bidón, el cual se colocará aproximadamente a una altura de 6 metros del suelo. El agua circulará por los tubos hasta llegar al suelo, donde además de la rueda hidráulica, tendremos un depósito para canalizar el agua hacia algún arriate o zona verde para poder aprovecharla(en nuestro caso había un arriate y la idea era plantar algunas plantas más de las que había). Un esquema se representa en la siguiente imagen:
Rueda
6
4. Materiales necesarios.
- Bidón.
- Eje rígido.
- Madera para fabricar el soporte de la rueda.
- Panel para la construcción de las palas.
- 3 tubos de PVC.
- 1 rueda de una máquina de ventilación estropeada.
- Madera para el canal de recogida del agua.
- Bridas.
- Silicona.
- Pegamento PVC.
GENERACIÓN POSIBLE DE ELECTRICIDAD
7
5.
Descripción del trabajo realizado:
Fabricación y montaje.
Después de plantear la práctica, buscar
necesarios, se decidió colocar el bidón en una de las ventanas del de Grupo TAR, a una altura de unos 6 metros
de PVC reforzándolo con bridas
GENERACIÓN POSIBLE DE ELECTRICIDAD
Descripción del trabajo realizado:
Fabricación y montaje.
práctica, buscar información y de obtener todos los materiales necesarios, se decidió colocar el bidón en una de las ventanas del departamento del
altura de unos 6 metros. A la salida del bidón se colocaron con bridas, para cubrir la altura de los 6 metros.
GENERACIÓN POSIBLE DE ELECTRICIDAD
Grupo TAR Tecnología AmbientalDescripción del trabajo realizado:
de obtener todos los materiales partamento del alida del bidón se colocaron los tubos
8
Para la construcción de la rueda hidráulica, partimos de una rueda de ventilación de una máquina estropeada.
Las palas fueron fabricadas con panel de madera caliente.Seguidamente se le uni
fuerte.
Se construyó con madera un sopor
Para la construcción de la rueda hidráulica, partimos de una rueda de ventilación de
Las palas fueron fabricadas con panel de madera. Se pegaron a la rueda con silicona e le unió un eje rígidamente a la rueda con pegamento PVC
un soporte para poder colocar la rueda hidráulica.
Para la construcción de la rueda hidráulica, partimos de una rueda de ventilación de
a la rueda con silicona la rueda con pegamento PVC
GENERACIÓN POSIBLE DE ELECTRICIDAD
9
Acoplamos la dinamo al eje como se ve en la siguiente foto:
Una vez finalizado todo lo anterior canalización del agua y por último
GENERACIÓN POSIBLE DE ELECTRICIDAD
al eje como se ve en la siguiente foto:
zado todo lo anterior, nos quedó la construcción del canal para por último la comprobación final.
GENERACIÓN POSIBLE DE ELECTRICIDAD
Grupo TAR Tecnología Ambiental10
6.
Cálculos.
Si aplicamos Bernoulli en el punto 1 y en el punto 2:
+ ∙ ∙ +1
2∙ ∙ = + ∙ ∙ +
1
2∙ ∙
Sabemos que ≈0 y que = =
Sustituyendo tenemos que 2 = 10,95 m/s (velocidad de salida) Por lo que el caudal es Q= ∙ = ∙ ∙ = 0,005 m3/s.
Donde d= 0,025 m es el diámetro de los tubos. 1
GENERACIÓN POSIBLE DE ELECTRICIDAD
Grupo TAR Tecnología Ambiental11
La potencia máxima que podríamos obtener (sin tener en cuentas las pérdidas y suponiendo un rendimiento ideal) la calculamos con la siguiente fórmula:
Potencia = ρ*g*H*Q Donde g=10m/s2 ; ρ=1000 Kg/m3 ; H= 6 m ; Q=0.005 m3/s.
Sustituyendo todos los valores obtenemos que la potencia máxima que se podría obtener es 322 W.
Potencia=322 W El eje se movería a 4380 rpm :
La energía potencial del agua servirá para hacer girar el eje de la rueda hidráulica. La energía mecánica del eje se transformará en energía eléctrica gracias a la dinamo.
v=ω*r ω= v/r v=10,95 m/s
r=0,15 m
donde “v” es la velocidad de salida del agua y “r” la longitud de las aspas hasta el centro rotor.
Por lo que ω= 4380 rpm.
Hay que tener en cuenta que la velocidad que incide sobre las palas no es realmente la velocidad de salida del agua, debido a las pérdidas. Además a este eje,habría que acoplarle la dinamo, por lo que ω bajaría considerablemente. De todas formas, sería suficiente para el funcionamiento de la dinamo.
