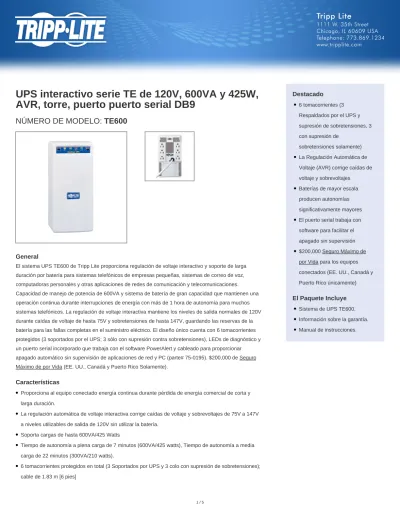

UPS interactivo serie TE de 120V, 600VA y 425W,
AVR, torre, puerto puerto serial DB9
NÚMERO DE MODELO: TE600
General
El sistema UPS TE600 de Tripp Lite proporciona regulación de voltaje interactivo y soporte de larga duración por batería para sistemas telefónicos de empresas pequeñas, sistemas de correo de voz, computadoras personales y otras aplicaciones de redes de comunicación y telecomunicaciones. Capacidad de manejo de potencia de 600VA y sistema de batería de gran capacidad que mantienen una operación continua durante interrupciones de energía con más de 1 hora de autonomía para muchos sistemas telefónicos. La regulación de voltaje interactiva mantiene los niveles de salida normales de 120V durante caídas de voltaje de hasta 75V y sobretensiones de hasta 147V, guardando las reservas de la batería para las fallas completas en el suministro eléctrico. El diseño único cuenta con 6 tomacorrientes protegidos (3 soportados por el UPS; 3 sólo con supresión contra sobretensiones), LEDs de diagnóstico y un puerto serial incorporado que trabaja con el software PowerAlert y cableado para proporcionar apagado automático sin supervisión de aplicaciones de red y PC (parte# 75-0195). $200,000 de Seguro Máximo de por Vida (EE. UU., Canadá y Puerto Rico Solamente).
Características
Proporciona al equipo conectado energía continua durante pérdida de energía comercial de corta y larga duración.
●
La regulación automática de voltaje interactiva corrige caídas de voltaje y sobrevoltajes de 75V a 147V a niveles utilizables de salida de 120V sin utilizar la batería.
●
Soporta cargas de hasta 600VA/425 Watts
●
Tiempo de autonomía a plena carga de 7 minutos (600VA/425 watts), Tiempo de autonomía a media carga de 22 minutos (300VA/210 watts).
●
6 tomacorrientes protegidos en total (3 Soportados por UPS y 3 colo con supresión de sobretensiones); cable de 1.83 m [6 pies]
●
Destacado
6 tomacorrientes (3 Respaldados por el UPS y supresión de sobretensiones, 3 con supresión de
sobretensiones solamente)
●
La Regulación Automática de Voltaje (AVR) corrige caídas de voltaje y sobrevoltajes
●
Baterías de mayor escala producen autonomías significativamente mayores
●
El puerto serial trabaja con software para facilitar el apagado sin supervisión
●
$200,000 Seguro Máximo de por Vida para los equipos conectados (EE. UU., Canadá y Puerto Rico únicamente)
●
El Paquete Incluye
Sistema de UPS TE600.
●
Información sobre la garantía.
●
Manual de instrucciones.
Especificaciones
Interfaz de red serial DB9
●
Completa protección contra sobretensiones y filtrado de ruido EMI/RFI
●
$200,000 Seguro Máximo de por Vida para los equipos conectados (EE. UU., Canadá y Puerto Rico únicamente)
●
4 LEDs de diagnóstico indican presencia de CA, en respaldo, corrección de voltaje y batería baja/reemplazo
●
Puerta para el reemplazo de la batería
●
SALIDA
Capacidad de Salida en Volts
Amperes (VA) 600
Capacidad de Salida (Watts) 425
Voltaje(s) Nominal(es) de Salida
Soportado(s) 115V; 120V
Compatibilidad de Frecuencia 60 Hz
Regulación del Voltaje de Salida
(Modo de Línea) -18%, +8%
Regulación del voltaje de salida
(modo de batería) 115V (+/- 5%)
Tomacorrientes (6) 5-15R
Receptáculos de salida del UPS
(solo supresión de sobretensiones) 3 tomacorrientes UPS, 3 tomacorrientes solo anti-sobretensión
Forma de Onda de CA de Salida
(Modo de CA) Onda sinusoidal
Forma de onda de CA de salida
(Modo en Batería) Onda sinusoidal PWM
ENTRADA
Corriente especificada de entrada
(Carga Máxima) 12A
Voltaje(s) nominal(es) de entrada
soportado(s) 120V CA
Tipo de conexión de entrada del
UPS 5-15P
Longitud del cable de alimentación
del UPS (pies) 6
Longitud del Cable de Alimentación
del UPS (m) 1.8
Fase de Entrada Monofásico
BATERÍA
Autonomía a Plena Carga (min.) 9 min. (600W)
Autonomía a Media Carga (min.) 22 min. (300w)
Voltaje CD del sistema (VCD) 12
Tasa de Recarga de Baterías
(Baterías Incluidas) Menos de 6 horas desde el 10% hasta el 90%.
Cartucho de Baterías Internas de
Reemplazo para UPS RBC52 (cantidad 2).
Acceso a la Batería Puerta de acceso a la batería
Autonomía Ampliable No
REGULACIÓN DE VOLTAJE
Descripción de la regulación de voltaje
La regulación Automática de Voltaje (AVR) mantiene la operación con corriente de la línea con un rango de voltajes de entrada entre 75 a 147
Corrección de Sobrevoltaje Los voltajes de entrada de entre 128V y 147V se reducen en un 12%
Corrección de Bajo Voltaje Las tensiones de entrada entre 93 y 107 se elevan en un 14%.
Corrección de bajo voltaje severo Las tensiones de entrada entre 75 y 92 se elevan en un 30%.
INTERFAZ DE USUARIO, ALERTAS Y CONTROLES
Interruptores 2 interruptores controlan el estado de la energía de apagado/encendido y la cancelación de la alarma/operación de
la auto-prueba
Operación para Cancelar la Alarma La alarma de falla del suministro eléctrico se puede silenciar utilizando el interruptor de cancelación de alarma; una vez silenciada, la alarma volverá a emitir sonido para indicar el estado de batería baja
Alarma Acústica La alarma sonora indica fallas del suministro eléctrico y batería baja
Indicadores LED 4 LEDs indican el estado de alimentación de línea, alimentación de la batería, sobrecarga y batería
baja/reemplazar.
SUPRESIÓN DE SOBRECARGA / RUIDO
Valor nominal en joules de
supresión CA del UPS 480
Tiempo de respuesta de supresión
de CA del UPS Instantáneo
Supresión de Ruido EMI / RFI en CA Sí
FÍSICAS
Factores de forma de instalación soportados por los accesorios incluidos
Torre
Factores de forma de instalación soportados con accesorios opcionales
Factor de Forma Primario Torre Dimensiones del Módulo de
potencia del UPS (Al x An x Pr / pulgadas)
10,8 x 5,2 x 7,5
Dimensiones del Módulo de
Potencia del UPS (Al x An x Pr / cm) 27.3 x 13.3 x 19
Peso del Módulo de potencia del
UPS (lb) 19
Peso del Módulo de Potencia del
UPS (kg) 8.62
Dimensiones de Envió del UPS (Al x
An x Pr / pulgadas) 14.00 x 8.50 x 11.00
Dimensiones de Envió del UPS (Al x
An x Pr / cm) 35.56 x 21.59 x 27.94
Peso de Envío (lb) 21
Peso de Envío (kg) 9,5
Material del Gabinete del UPS Vinilo
Altura del UPS Primario (mm) 274
Ancho del UPS Primario (mm) 132
Profundidad del UPS Primario (mm) 190
Altura de Embarque (mm) 356 Ancho de Embarque (mm) 216 Profundidad de Embarque (mm) 279 AMBIENTALES Rango de Temperatura de Operación +32 ºF a +104 ºF / 0 ºC a +40 ºC. Rango de Temperatura de Almacenamiento +5 ºF a +122 ºF / -15 ºC a +50 ºC.
Humedad Relativa 0 a 95%, sin condensación.
Clasificación de eficiencia del modo
de CA (100% de carga) 94%
COMUNICACIONES
Interfaz de Comunicaciones DB9 Serial
Software PowerAlert Para monitoreo local mediante los puertos de comunicación del UPS incorporados, descargue el programa
PowerAlert Local en http://www.tripplite.com/poweralert
TIEMPO DE TRANSFERENCIA LÍNEA / BATERÍA
Tiempo de Transferencia De 2 a 4 milisegundos
Transferencia de Bajo Voltaje a
© 2017 Tripp Lite. Todos los Derechos Reservados. Transferencia de Alto Voltaje a
Energía de Batería (Calibración) 147
FUNCIONES ESPECIALES
Arranque en Frío (Arranque en Modo de Batería Durante una Falla del Suministro Eléctrico)
Soporta el funcionamiento con arranque en frío.
CERTIFICACIONES
Certificaciones del UPS Probado para UL1778 (EE. UU.); Probado para CSA (Canadá); Probado para NOM (México); Cumple con FCC
Parte 15 Categoría B (EMI)
GARANTIA
Periodo de Garantía del Producto (A
Nivel Mundial) Garantía limitada de 2 años
Seguro para los Equipos
Conectados (EE UU, Puerto Rico y Canadá)
