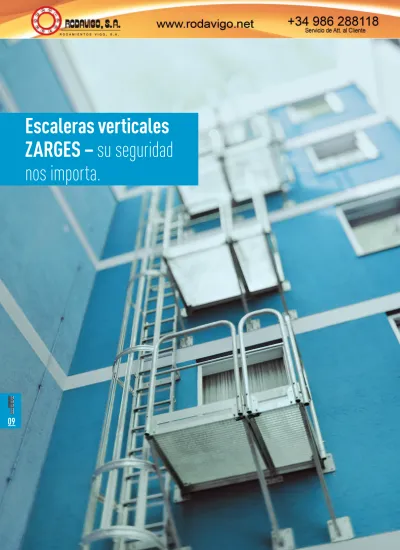

Escaleras verticales ZARGES su seguridad nos importa.

(1)

Escaleras verticales

ZARGES – su seguridad

nos importa.

256

(2)

Escaleras verticales –

seguridad montada firmemente.

ZARGES ofrece un sistema modular de escaleras verticales basado en componentes

prefabricados.

Escaleras verticales se usan como escaleras de emergencia, para acceso a

maqui-narias y mantenimiento en edificios. Los componentes se combinan entre si y se

ajustan perfectamente a la utilidad exigida en cada instalación.

Como materiales hay cuatro versiones disponibles: acero galvanizado, aluminio

natural, aluminio anodizado y acero inoxidable. El sistema se monta fácil y rápido,

ahorrando tiempo y costes de montaje. Para cerrar el círculo, ZARGES ofrece un

sistema de línea de vida adaptado a las escaleras verticales.

Todos los componentes están certificados según las normativas DIN EN ISO 14 122 y

EN 353-1), y los materiales tienen una certificación de control.

Además de las certificaciones mencionadas, ZARGES certifica que la escalera

verti-cal ha sido fabricada según las indicaciones de la nueva DIN EN 1090, entrada en

vigor el 01 de julio 2014.

¡Como exclusividad ZARGES ofrece un configurador online!

Conectándose a nuestra web www.zarges.es nuestros clientes pueden configurar en

5 minutos su escalera individual siguiendo los sencillos pasos que el configurador va

indicando. El resultado final es el detalle de los componentes necesarios respetando

las normativas vigentes y un dibujo en 3D de la configuración.

Naturalmente estamos a su disposición para asesorarle en sus dudas.

Suba para arriba.

Configure su escalera vertical.

Índice Capítulo

09

página

Configurador para

escalera vertical

260 Escalera vertical,

montaje recto

262 Escalera vertical,

montaje intercalado

263 Componentes escaleras

verticales

264 Configurador on-line:

Sencillo – rápido – según normativa

Más en páginas 260/261.

TOP

PRODUCT

09

ESCALERAS VERTICALES

09

(3)

Escalera de emergencia con plataforma

Escaleras verticales ZARGES

– Ejemplos proyectos realizados.

Componentes premontados antes de la instalación

Escalera de emergencia con plataforma Instalación en una torre de refrigeración

258

(4)

Escaleras verticales ZARGES –

siempre adaptándose a sus necesidades.

Instalación de sistema de emergencia en edificio de viviendas. Puerta de seguridad con componentes laterales

fijos

Montaje como escalera de emergencia para edificio de viviendas

Escalera vertical con línea de vida para mantenimiento de chimeneas

(5)

Así de sencillo:

¡Configurar – registrar – fín!

Aprovéche el servicio 24-horas de internet:

El configurador on-line ZARGES le ayuda en

diseñar su escalera vertical acorde a la normativa.

Como escalera de emergencia, acceso a maquinaria

o para mantenimientos: fácil y rápido de usar.

Todo ventajas en un click:

Configuración online con visualización al momento en 3D.

Presupuesto inmediato con dibujo técnico en 2D con todas las medidas.

Archivo en 3D para incluir en sus proyectos (tras validación por ZARGES).

Download de cálculos estáticos, hojas de mediciones y control, fotos de productos, presentaciones, etc.

Configurador para escaleras verticales.

Sencillo, rápido, según normativa.

09

(6)

Directamente al configurador: Aconsejamos:

No necesita nigún

conocimiento específico

del producto:

¡Déjese guiar!

El configurador le preguntará

todos los datos necesarios sobre

utilización, medidas, materiales,

plataformas, etc.... Con pocos

pasos recibirá su oferta con dibujo

incluído – así de sencillo.

Recibirá cotización

correspondiente

al momento de su

configuración.

Escaleras verticales

Estamos a su disposición:

Asesoramiento personalizado por

profesionales cualificados.

¡Utilice nuestro servicio para

escaleras verticales!

Teléfono atención al cliente:

+ 34 93 729 63 80

(7)

Escaleras verticales

Como acceso permanente en edificios o instalaciones maquinarias hasta 10 m.

También como escalera de emergencia.

Para instalar permanentemente p.ej como escalera para mantenimientos en edificios (DIN 18 799-1), escalera de emergencia (DIN 14 094-1) o acceso a maquinarias (DIN EN ISO 14 122-4).

Jaula de protección.

Opcional con línea de vida de carril según DIN EN 353-1. Posibilidad de montar también en escaleras verticales de más de 10 m.

Ancho escalera: 520 mm.

Anclajes de pared con posibilidad de escoger diferentes distancias a la pared.

La distancia entre anclajes de pared no debe superar 2,00 m.

Cada tramo de escalera debe montar mínimo 2 anclajes de pared.

Como opción: barrera de seguridad en el desembarco, puerta de seguridad en el acceso, plataformas.

La tornillería para anclar a la pared no está incluida.

A continuación le presentamos las composiciones más comunes, que incluyen los siguientes componentes:

Anclaje de pared estándar en forma de U 200 mm, no regulable Barandilla de salida, recta

Jaula protección espalda.

Para otras composiciones utilicen nuestro configurador on-line (ver página 260) o póngase en contacto con nosotros.

Escalera vertical, montaje recto, hasta 10 m

Detalle componentes Aluminio anodizado Aluminio natural Acero galvanizado Acero inox. V4A (1.4571)2)

Refer.

Nº IVA no incl.PVP € Refer.Nº IVA no incl.PVP € Refer. Nº IVA no incl.PVP € Refer. Nº IVA no incl.PVP €

Tramo escalera 1,96 m (sin anclaje pared) 41240 42240 43240 44240

Barandilla salida, recta 43243 1) ₄₃₂₄₃1) ₄₃₂₄₃ ₄₄₂₄₃

Aro protección espalda ∅ 700 mm 41244 42244 43244 44244

Tirante protección espalda 1400 mm 41245 42245 43245 44245

Anclaje pared estándar, distancia a pared 200 mm 43257 1) ₄₃₂₅₇1) ₄₃₂₅₇ ₄₄₂₅₇

Longitudes más comunes/Composición componentes

Material Aluminio anodizado Aluminio natural Acero galvanizado Acero inox. V4A2) _{Composición componentes}

Altura de subida m Longitud escalera, barandilla incl. m Refer.

Nº IVA no incl.PVP € Refer. Nº IVA no incl.PVP € Refer. Nº IVA no incl.PVP € Refer. Nº IVA no incl.PVP €

Tr

amo escal. 1,96 m

Tr

amo escal. 2,80 m

Tr

amo escal. 3,64 m _Barandilla salida Anclaje par

ed Ar o pr otecc. espalda Tir ante pr otecc. espalda 4,80 5,90 58148 58248 58348 58448 1 1 – 2 4 – – 5,60 6,70 58157 58257 58357 58457 – 2 – 2 4 4 15 6,50 7,60 58165 58265 58365 58465 – 1 1 2 4 5 20 7,40 8,50 58174 58274 58374 58474 – – 2 2 4 5 20 8,50 9,60 58185 58285 58385 58485 – 3 – 2 6 6 25 9,60 10,70 58196 58296 58396 58496 2 2 – 2 8 7 30

1)_{Acero galv.}2) _{Plazo de entrega bajo pedido}

09

(8)

Detalle componentes Aluminio anodizado Aluminio natural Acero galvanizado Acero inox. V4A (1.4571)2)

Refer.

Barandilla salida, einseitig, gerade 43243 3) ₄₃₂₄₃3) ₄₃₂₄₃ ₄₄₂₄₃

Aro protección espalda ∅ 700 mm 41244 42244 43244 44244

Tirante protección espalda 1400 mm 41245 42245 43245 44245

Aro protección espalda para intercambio escaleras 41247 42247 43247 44247

Anclaje pared estándar, distancia a pared 200 mm 432573) ₄₃₂₅₇3) ₄₃₂₅₇ ₄₄₂₅₇

Plataforma de intercambio 432663) ₄₃₂₆₆3) ₄₃₂₆₆ ₄₄₂₆₆

Escalera vertical, montaje intercalado

Escaleras verticales

Escalera vertical intercalada para edificios y maquinarias.

Para instalar permanentemente p.ej como escalera para mantenimientos en edificios (DIN 18 799-1), escalera de emergencia (DIN 14 094-1) o acceso a maquinarias (DIN EN ISO 14 122-4).

Jaula de protección.

Ancho escalera: 520 mm.

Anclajes de pared disponible con hasta 600 mm de regulación.

La distancia entre anclajes de pared no debe superar 2,00 m.

Cada tramo de escalera debe montar mínimo 2 anclajes de pared.

Como opción: barrera de seguridad en el desembarco, puerta de seguridad en el acceso, plataformas.

La tornillería para anclar a la pared no está incluida.

A continuación le presentamos las composiciones más comunes, que incluyen los siguientes componentes:

Anclaje de pared estándar en forma de U 200 mm, no regulable Barandilla de salida, recta

Jaula protección espalda. Plataforma de intercambio

Para otras composiciones utilicen nuestro configurador on-line (ver página 260) o póngase en contacto con nosotros.

Longitudes más comunes/Composición componentes

Material Aluminio anodizado Aluminio natural Acero galvanizado Acero inox. V4A2) _{Composición componentes}

Altura de subida m Longitud escalera, barandilla incl. m Refer.

Tr

amo escal. 1,96 m

Tr

amo escal. 2,80 m

Tr

amo escal. 3,64 m _Barandilla salida Anclaje par

ed

Ar

o pr

otecc.

espalda _Tirante pr

o-tecc. espalda Aro pr otecc. espalda 1) Pataf orma de inter cambio 10,70 11,80 58507 58607 58707 58807 – 3 1 2 8 7 35 2 1 11,80 12,90 58518 58618 58718 58818 – 1 3 2 8 8 40 2 1 12,60 13,70 58526 58626 58726 58826 – 5 – 2 10 8 40 2 1 13,80 14,90 58538 58638 58738 58838 4 – 2 2 12 9 45 2 1 14,90 16,00 58549 58649 58749 58849 1 – 4 2 10 10 50 2 1 15,70 16,80 58557 58657 58757 58857 – 1 4 2 10 11 55 2 1 16,80 17,90 58568 58668 58768 58868 – – 5 2 10 11 55 2 1 18,00 19,10 58580 58680 58780 58880 – 3 3 2 12 12 60 2 1 19,10 20,20 58591 58691 58791 58891 3 – 4 2 14 13 65 2 1

1)_{para intercambio de escalera}2) _{Consulte plazo de entrega}3) _{Acero galvanizado}

(9)

Escalera de acero galvanizado e inoxidable

Ancho escalera: 520 mm. Distancia peldaños: 280 mm. Medida larguero: 60 mm × 25 mm. Medida peldaño perforado: 30 mm × 30 mm.

Incluido con cada escalera:

de acero galvanizado 2 uniones entre escaleras de PVC refer. nº 43239; de acero inoxidable 2 uniones exteriores entre escaleras refer. nº 44239.

Escalera de aluminio natural y anodizado

Ancho escalera: 520 mm. Distancia peldaños: 280 mm. Medida larguero: 60 mm × 25 mm. Medida peldaño: 30 mm × 30 mm. Incluido con cada escalera: 2 uniones entre escaleras de PVC refer. nº 43239.

Escaleras

Componentes escaleras verticales

Unión entre escaleras, acero inox. V4A

Colocación entre escalera y escalera. Para escaleras verticales de acero inox. con largueros de 60 mm × 25 mm. 1 refer. = 2 uds.

Material Peso

kg Refer. Nº IVA no incl.PVP €

PVC 0,3 43239 –

Acero inox. 0,6 44239

Unión entre escaleras, PVC

Colocación en el interior entre escalera y escalera.

Para escaleras verticales de aluminio y acero galvanizado con largueros de 60 mm × 25 mm.

1 refer. = 2 uds.

Material Long.

m peldañosNº Peso kg Refer. Nº IVA no incl.PVP €

Alumin. anod. 1,12 4 2,5 41286 Alumin. anod. 1,96 7 4,2 41240 Alumin. anod. 2,80 10 6,2 41241 Alumin. anod. 3,64 13 8,0 41242 Alumin. natural 1,12 4 2,5 42286 Alumin. natural 1,96 7 4,2 42240 Alumin. natural 2,80 10 6,2 42241 Alumin. natural 3,64 13 8,0 42242 Material Long.

m peldañosNº Peso kg Refer.Nº IVA no incl.PVP €

Acero galv. 1,12 4 6,7 43286 Acero galv. 1,96 7 13,2 43240 Acero galv. 2,80 10 19,2 43241 Acero galv. 3,64 13 24,4 43242 Acero inox. 1,12 4 6,7 44286 Acero inox. 1,96 7 13,2 44240 Acero inox. 2,80 10 19,2 44241 Acero inox. 3,64 13 24,4 44242

Anclajes de pared en forma de U

Anclaje de pared estándar

Distancia a pared: 200 mm. Distancia entre agujeros: 332 mm. Ancho exterior: 532 mm.

Acero galv. 4,6 43257

Acero inox. 4,6 44257

Distancia máxima entre anclajes de pared: 2,00 m, pero cada escalera debe llevar mínimo 2 anclajes. Existen cálculos estáticos. Consulten por anclajes con otras medida.

Atención:

(10)

Anclaje de pared en U, regulable

Regulable para distancias a pared desde 250 hasta 350 mm.

Distancia entre agujeros: 332 mm. Ancho exterior: 532 mm.

Anclaje de pared en U,regulable

Incluye soportes inclinados.

Distancia entre agujeros estribo: 332 mm. Distancia entre agujeros soportes: 577 mm. Ancho exterior estribo: 622 mm.

Anclaje de pared en U, regulable

Distancia entre agujeros: 332 mm. Ancho exterior: 532 mm.

Componentes escaleras verticales

Anclajes de pared en forma de U

Anclajes de pared individuales

Anclaje de pared, rígido

Distancia a pared: 200 mm. Eje centro agujero: 625 mm.

Anclaje de pared, regulable

Regulable desde 200 hasta 275 mm. Eje centro agujero: 630 mm.

Anclaje de pared, regulable

Regulable desde 150 hasta 200 mm. Eje centro agujero: 630 mm.

Acero galv. 5,9 43258

Acero inox. 5,9 44258

Acero galv. 6,6 43259

Acero inox. 6,6 44259

Acero galv. 13,8 43260

Acero inox. 13,8 44260

Acero galv. 1,2 43249

Acero inox. 1,2 44249

Acero galv. 1,4 43250

Acero inox. 1,4 44250

Acero galv. 1,5 43252

Acero inox. 1,5 44252

Distancia máxima entre anclajes de pared: 2,00 m, pero cada escalera debe llevar mínimo 4 anclajes. Es obligatorio efectuar un cálculo estático específico.

Atención:

(11)

Anclaje de pared, regulable

Regulable desde 275 mm hasta 375 mm.

Anclaje al suelo

Para fijar la escalera de pozo al suelo.

Medida placa: 120 mm × 120 mm. Alto: 200 mm.

Barandilla salida, recta

Medida larguero: 60 mm × 25 mm. Longitud total: 1.770 mm. Longitud de uso: 1.200 mm.

Barandilla salida, recortada

Medida larguero: 60 mm × 25 mm. Longitud total: 1.770 mm. Longitud desembarco: 500 mm. Longitud de uso: 1.200 mm.

Barandilla de salida

Medida larguero: 60 mm × 25 mm. Longitud al suelo: 1.100 mm. Obligatorio: combinar con barandilla recta refer. nº 43243 y 44243.

Anclajes de pared

Componentes escaleras verticales

Anclajes al suelo

Acceso/salida superior

Acero galv. 1,3 43251

Acero inox. 1,3 44251

Acero galv. 1,0 43253

Acero inox. 1,0 44253

Acero galv. 7,0 43049

Acero inox. 7,0 44049 Material Peso

Acero galv. 4,7 43243

Acero inox. 4,7 44243

Acero galv. 4,6 43248

Acero inox. 4,6 44248

Como estándar se montan dos barandillas rectas (izquierda/derecha).

Atención:

266

(12)

Asidero telescópico al larguero

Para fijar en el larguero de la escalera.

Telescópico. Longitud 1.600 mm.

Salida tipo pasarela

Plataforma de rejilla, acero galvanizado. Ancho: 600 mm.

Longitud: desde 800 mm hasta 1200 mm. Barandilla a ambos lados

Escalera acceso de 0,98 m. Ajuste exacto en obra..

Obligatorio: fijar con anclaje al suelo o anclajes de pared regulables.

Estribera entrada/salida

Para ensanchar el peldaño superior. Ancho: 520 mm.

Huella: 150 mm.

Componentes escaleras verticales

Material Longitud

mm Pesokg Refer. Nº IVA no incl.PVP €

Alumin. anod. 800 21,4 41181 Alumin. natural 800 22,0 42181 Acero galv. 800 46,0 43181 Acero inox. 800 46,0 44181 Acero galv. 1000 53,0 43180 Acero galv. 1200 61,0 43179 Material para largu.

mm Medida mm Pesokg Refer. Nº IVA no incl.PVP €

Acero inox. 60 × 25 ∅ 44 5,1 47215

Acceso/salida superior

3/4-Aro protección espalda para salida lateral

∅ 700 mm. Ancho aro: 80 mm.

Aro protección espalda

∅ 700 mm. Ancho aro: 80 mm.

Protección espalda

Aluminium 1,4 40945

Acero galv. 2,8 43284

Acero inox. 2,8 44254

Alumin. anod. 2,3 41244

Alumin. natural 2,3 42244

Acero galv. 4,0 43244

Acero inox. 4,0 44244

Alumin. anod. 2,0 41287

Acero galv. 3,0 43287

Acero inox. 3,0 44287

(13)

Aro protección espalda para

intercambio escaleras.

Ancho total: 1.340 mm. Ancho aro: 80 mm.

Tirante protección espalda

Longitud: 1.400 mm. Ancho: 66 mm.

Barrera de seguridad, simple

Cierre automático, caída por su propio peso.

Recubierto en color rojo.

Protección espalda

Componentes escaleras verticales

Barreras/puertas de seguridad

Barrera de seguridad, simple

Cierre automático mediante resorte. Recubierto en color rojo.

Puerta de seguridad

Cierre automático mediante resorte. según DIN EN ISO 14 122-4.

Altura: 490 mm.

kg Refer.Nº IVA no incl.PVP €

Alumin. anod. 1,8 41247

Acero galv. 2,4 43247

Acero inox. 2,4 44247

Alumin. anod. 0,9 41245

Acero galv. 2,2 43245

Acero inox. 2,2 44245

Acero galv. 2,2 43500

Acero inox. 2,2 44520

Acero galv. 3,0 43501

Acero inox. 3,0 44521

Acero galv. 5,6 43502

Acero inox. 5,6 44522

268

(14)

Puerta de seguridad

Bisagras escondidas,

Plancha lisa de acero galvanizado. Barrotes en la parte superior.

Cierre mediante candado (no incluído).

Plataforma intermedia (trampilla)

Se puede montar posteriormente. Cierre mediante candado (no incluído).

Escalera de acceso retractil

Se levanta manualmente. Con ganchos para dejar colgada. Se cierra con candado (no incluído)

Componentes escaleras verticales

Material Leiterlänge

m Nutzlängem Pesokg Refer. Nº IVA no incl.PVP €

Aluminio 3,18 2,44 6,6 41445

Cierres del acceso inferior, para escaleras de mantenimiento

Acero galv. 21,0 43498

Acero galv. 15,0 43265

Aro con barrotes, abatible

Mecanismo de pedal.

Apertura mediante mecanismo de muelle no visible

Cierres del acceso inferior, para escaleras de emergencia

Escalera retractil de emergencia

Se monta a partir de altura de subida 5,60 m (refer. nº 42446) o 7,00 m (refer. nº 42448).

Dispositivo automático de desenganche.

Material Leiterlänge

m Nutzlängem Pesokg Refer. Nº IVA no incl.PVP €

Aluminio 3,20 2,50 8,6 42446

Aluminio 4,85 4,30 12,0 42448 Material Peso

Acero galv. 17,0 43255

Acero inox. 17,0 44255

Solo es posible acceder a la escalera desde abajo.

Atención:

Solo es posible acceder a la escalera desde arriba.

Atención:

(15)

Puerta de seguridad, abatible

Mecanismo de pedal.

Apertura mediante mecanismo de muelle no visible

Plancha lisa de acero galvanizado. Barrotes en la parte superior.

Puerta de seguridad con paneles laterales

Se abre desde dentro mediante cerrojo en el interior.

Con apertura de emergencia para bomberos.

Plataforma base

Suelo de rejilla con dos ménsulas de soporte. Barandilla en un lateral y el lado longitudinal.

Resistencia de carga total superficie: 3,5 kN/m².

Cierres del acceso inferior

Componentes escaleras verticales

Plataformas

Acero galv. 24,0 43499

Acero galv. 62,6 43497

Material Largo × Fondo

mm Peso kg Refer. Nº IVA no incl.PVP €

Acero galv. 800 × 860 75,0 43270

Acero galv. 940 × 1000 86,0 43275

Acero inox. 800 × 860 75,0 44270

Acero inox. 940 × 1000 86,0 44325

Acero galv. 500 × 860 50,0 43272 Acero galv. 800 × 860 60,0 43271 Acero galv. 500 × 1000 52,0 43277 Acero galv. 940 × 1000 74,0 43276 Acero inox. 500 × 860 50,0 44272 Acero inox. 800 × 860 60,0 44271 Acero inox. 500 × 1000 52,0 44327 Acero inox. 940 × 1000 74,0 44326

Módulo ampliación plataforma

Suelo de rejilla con una ménsula de soporte. Barandilla en el lado longitudinal, incluye uniones de barandilla.

Se pueden unir tantos módulos de ampliación como sea necesario. Resistencia de carga total superficie: 3,5 kN/m².

Resistencia de carga individual: 1,5 kN.

Segmento distanciador

Para plataformas base y módulos de ampliación.

Material Longitud

mm Pesokg Refer. Nº IVA no incl.PVP €

Acero galv. 140 8,0 43280

Acero galv. 160 9,0 43281

Acero inox. 140 8,0 44280

Acero inox. 160 9,0 44281

Para entrar o salir lateralmente (izquierda/derecha) de la escalera vertical.

Atención:

270

(16)

Poste de unión

Para minimizar el espacio entre la barandilla de la plataforma y la jaula protección espalda.

Componentes escaleras verticales

Plataformas

Acero galv. 800 × 860 73,0 43310

Acero inox. 800 × 860 73,0 44310

Acero galv. 940 × 1000 77,0 43315

Acero inox. 940 × 1000 77,0 44315

Plataforma de intercambio

Obligatorio combinar con plataforma de intercambio octagonal (refer. nº 43266 o 44266), si el intercambio ha de ser superior a 700 mm.

Rejilla de acero con dos ménsulas de soporte. Barandilla en el lado longitudinal, incluye uniones de barandilla.

Resistencia de carga total superficie: 3,5 kN/m².

Resistencia de carga individual: 1,5 kN.

Plataforma intermedia (trampilla)

Abatible. Se puede montar posteriormente. En escaleras verticales rectas se monta como plataforma intermedia (descansillo) .

Plataformas de intercambio

Plataforma de intercambio (octágonal)

Plataforma estándar para intercambio de una sección de escalera a otra en escaleras verticales intercaladas. Rejilla de acero.

Medida: 700 mm × 700 mm.

Acero galv. 1,0 43320

Acero inox. 1,0 44320

Acero galv. 17,0 43255

Acero inox. 17,0 44255 Material Peso

Acero galv. 20,0 43266

Acero inox. 20,0 44266

Para el intercambio entre dos secciones de escaleras .

Atención:

(17)

Anclaje para fijar el carril al peldaño

Para fijar el carril de linea de vida en el peldaño de la escalera.

Ancho interior mínimo de la escalera: 400 mm.

Distancia máxima en anclajes de carril: 1,68 m.

Resistencia de carga: 1,5 kN.

Puerta de seguridad con carril línea

de vida integrada

Autocierre mediante resorte oculto. Dos cierres que encajan automáti-camente por su propio peso. Carril línea de vida integrado. Componente obligatorio:

Montaje de la puerta de seguridad en barandillas de salida, recta.

Componente recomendado: estribera para ampliar el peldaño superior.

Componentes escaleras verticales

Acero inox. 0,2 47556

Material Longitud _m Peso _kg Refer._Nº _{IVA no incl.}PVP €

Acero galv. 1,40 5,0 47530 Acero galv. 1,96 7,0 47531 Acero galv. 2,80 10,0 47532 Acero inox. 1,40 5,0 47550 Acero inox. 1,96 7,0 47551 Acero inox. 2,80 10,0 47552

Carril de linea de vida con empalme

Se monta en el centro de la escalera. Obligatorio: Anclaje guía.

Linea de vida según DIN EN 353-1, para fijar a escaleras verticales

Descansillo, plegable

Para montar en escaleras verticales con línea de vida.

Obligatorio en alturas de subida superior a 10,00 m.

Acero galv. 10,0 43504

Acero inox. 10,0 44495

Acero galv. 4,5 47539

Acero inox. 3,7 47559

Para escaleras verticales ZARGES según normativa DIN 18 799-1 y DIN EN ISO 14 122-4.

Atención:

272

(18)

Carro anticaida ZARGES

Certificado según DIN EN 353-1. Incluye mosquetón y grillete. Forma redonda. Corre facilmente.

Componentes escaleras verticales

Acero inox.

y aluminio 1,2 47588

PVC 1,5 47524

Ripstop-Nylon 0,6 47525

Carro anticaida ZARGES modelo

ZAST-Optiflex-R4.

Certificado según DIN EN 353-1, patentado. Uso flexible, se puede colocar y quitar en cualquier posición del carril.

Arnés

Certificación DIN EN 361, Form A.

Mochila

Para transportar el equipo de protección individual.

Equipo de protección individual (EPI) para líneas de vida ZARGES

Más información sobre revisiones de carros anticaidas en página 294.

Atención:

Acero inox.

y aluminio 1,3 47562

Acero inox. 1,6 47572
