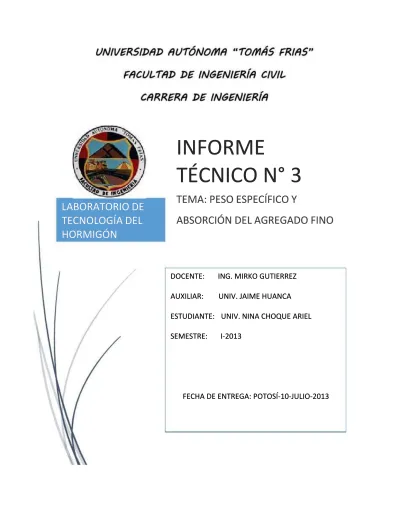

LABORATORIO DE
LABORATORIO DE
TECNOLOGÍA DEL
TECNOLOGÍA DEL
HORMIGÓN
HORMIGÓN
INFORME
INFORME
TÉCNICO N° 3
TÉCNICO N° 3
TEMA: PESO ESPECÍFICO Y
TEMA: PESO ESPECÍFICO Y
ABSORCIÓN DEL AGREGADO FINO
ABSORCIÓN DEL AGREGADO FINO
DOCENTE:
DOCENTE:
ING.
ING. MIRKO
MIRKO GUTIERREZ
GUTIERREZ
AUXILIAR:
AUXILIAR:
UNIV.
UNIV. JAIME
JAIME HUANCA
HUANCA
ESTUDIANTE:
ESTUDIANTE: UNIV.
UNIV. NINA
NINA CHOQUE
CHOQUE ARIEL
ARIEL
SEMESTRE:
I-2013
SEMESTRE:
I-2013
FECHA DE ENTREGA: POTOSÍ-10-JULIO-2013
FECHA DE ENTREGA: POTOSÍ-10-JULIO-2013
UNIVERSIDAD AUTÓNOMA “TOMÁS FRIAS”
UNIVERSIDAD AUTÓNOMA “TOMÁS FRIAS”
FACULTAD DE INGENIERÍA CIVIL
FACULTAD DE INGENIERÍA CIVIL
CARRERA DE INGENIERÍA
CARRERA DE INGENIERÍA
PESO ESPECÍFICO Y ABSORCIÓN DEL AGREGADO FINO
1. OBJETIVO.-
Este método establece los procedimientos para determinar la densidad real, la densidad neta y la absorción de agua de los áridos finos.Es aplicable a los agregados finos, que se emplean en la elaboración de hormigones.
2. FUNDAMENTO
TEÓRICO.-2.1. INTRODUCCIÓN. Para poder dosificar las mezclas todos los procedimientos se ven en la necesidad de conocer de antemano las propiedades de los agregados. Estas propiedades pueden determinarse en cualquier laboratorio de materiales u obtenerse de los registros periódicos de las pruebas. En nuestro caso se describirá y explicará las propiedades que tiene el peso específico y también la absorción que es un parámetro también importante, más que todo para el cálculo de rendimientos.
2.2. BASE TEÓRICA. Indicaremos que en la práctica determinaremos solamente el peso específico a "granel", este peso específico estará determinado como se indica a continuación:
El peso específico a granel se determina con la siguiente formula:
Peso específico a granel A V W
El peso específico de la muestra saturada superficialmente seca se determina así:
500 Peso específico a granel S.S.S.
V W
El peso específico aparente se lo obtiene así:
Peso específico aparente
500 A V W A Dónde:
A, es el peso de la muestra seca en el horno. V, volumen del frasco.
W, peso en gramos o volumen en ml. del agua agregada al frasco.
Print document
In order to print this document from Scribd, you'll first need to download it.
Absorción es la cantidad de agua que un agregado necesita para pasar de la condición seca a la cantidad de saturado superficialmente y es expresada generalmente en porcentaje. La absorción se determina con la siguiente formula:
500
% de Absorción A 100 A
2.3. APLICACIÓN. El peso específico a granel del agregado fino en la condición de saturado y superficialmente seco es el valor que generalmente se aplica en la dosificación de hormigones.
2.4. REFERENCIA A LA NORMA UTILIZADA. Las normas empleadas para realizar este ensayo son designadas por ABC (Administradora Boliviana de Carreteras – Ensayos de Suelos y Materiales), estos son:
H0110
ASTM C-128. AASHTO T-84.
3. DESCRIPCIÓN DEL EQUIPO.-
Para la realización de este ensayo empleamos lo siguiente: BALANZA, de capacidad superior a 1 kg y una precisión mínima de 0,1 g. HORNO, con circulación de aire y temperatura regulable para las condiciones del ensaye. MATRAZ, es un matraz aforado en el que se pueda introducir fácilmente la muestra de
ensaye. Debe llevar una marca de calibración que indique el volumen contenido con una precisión de ± 0.1 ml. Dicho volumen excederá a lo menos en un 50% la volumen aparente de la muestra de áridos finos. Se recomienda emplear un matraz de 500 c.c. de capacidad. También puede emplearse un picnómetro.
MOLDE, con forma tronco – cónica, de 40 ± 3 mm de diámetro en la parte superior, 90 ± 3 mm de diámetro en la parte inferior y 75 ± 3 mm de altura. Confeccionado con una plancha metálica de un espesor igual o superior que 0.8 mm.
PISÓN, es una varilla metálica, con uno de sus extremos de sección plana y circular, de 25 ± 3 mm de diámetro. Debe tener una masa de 340 ± 15 g.
RECIPIENTES, deben estar limpios, de material resistente, estancos y de capacidad suficiente para contener muestra de ensayo.
4. PREPARACIÓN DE LA MUESTRA.-
Por el método del cuarteo se selecciona aproximadamente 1 kg. de agregado fino, el cual después de secar al horno hasta peso constante a una temperatura de 100 – 110°C se colocará en un recipiente lleno de agua y se dejará ahí durante 24 horas.Print document
In order to print this document from Scribd, you'll first need to download it.
Luego la muestra será esparcida sobre una superficie plana, puesta a una corriente de aire caliente y será agitada frecuentemente para asegurar un secado uniforme.
Se continuará con esta operación hasta que el agregado fino se aproxima a una condición de libre escurrimiento. Luego el agregado fino se colocará en el molde cónico, se apisonará ligeramente la superficie 25 veces con el apisonador de metal y se levantará el molde verticalmente.
Si hay humedad superficial el cono de agregado fino retendrá su forma y se continuará secando con agitación constante haciendo los ensayos a intervalos frecuentes hasta que el cono de agregado fino se desmorone libremente al retirar el molde. Esto indica que el agregado fino ha alcanzado la condición de saturado, y por tanto superficie seca.
5. PROCEDIMIENTO DE LA
PRÁCTICA.- Una muestra de 500 gr. del material preparado en la forma que se describe en el párrafo anterior, será introducido inmediatamente en el frasco volumétrico y éste será llenado con agua hasta la marca de 500 ml. a una temperatura de 20°C.
Luego, el frasco se hará rodar sobre una superficie plana para eliminar las burbujas de aire después del cual se colocará en un baño de temperatura constante de 20°C.
Después de 1 hora, aproximadamente, se llenará con agua hasta la marca de 500 ml. y se determinará el peso total del agua introducida en el frasco con una aproximación de 0.1 gr. El agregado fino se sacará del frasco, se secará hasta peso constante a una temperatura de
100 – 110°C, se enfriará a la temperatura del ambiente y finalmente se pesará.
6. MEMORIA DE CÁLCULOS.-
A continuación con los datos obtenidos en el ensayo procedemos a realizar los cálculos respectivos:Volumen del frasco V = 500 ml
Peso de la muestra 1000 gr
Peso del frasco + Peso del agua + Peso de la muestra 1004.75 gr
Peso del frasco vacío 197.93 gr
Peso seco A = 488.47 gr
Peso del agua W = 318.35 gr
Para los cálculos:
()
Print document
In order to print this document from Scribd, you'll first need to download it.
() ( ) ( ) ( ) ( ) ( )() () 7. CONCLUSIONES
Las variaciones en la cantidad de agua evaporada de la muestra, más allá del límite en que haya
desaparecido la humedad de la superficie y la muestra se encuentre aparentemente seca, podrán ocasionar diferencias en los resultados de 0.5 a 1 por ciento, dependiendo del grado de absorción del agregado.
Para la entrada de burbujas de aire se podría agitar el frasco y contenido mientras se introduce el
material.
Los valores típicos que se dan para la absorción están entre: 0.2 - 2.0. Luego, la muestra
ensayada con un valor de 2.36% de absorción, es bastante absorbente y está fuera de los límites aceptables por las normas.
Por el cuidado que tuvimos al realizar la práctica y además por el resultado obtenido concluyo
diciendo que tuvimos un margen de error mínimo.
En la muestra de agregado fino que se ensayó se pudo ver la presencia de materia orgánica,
como ser: fragmentos de raíces, pelos, etc. Hay que tener bastante cuidado en lavar el agregado, ya que estas partículas orgánicas afectan en la calidad del agregado, y también del concreto mismo, interviniendo en su resistencia y durabilidad al reaccionar con los compuestos químicos del cemento.
También se debe evita tocar el fondo del molde con la punta de la varilla durante el proceso de
en varillado pues este proceso ocasiona una mayor produce vibración, la cual puede elevar el grado de compactación de la arena, lo cual influye en el cálculo de resultados.
La determinación de este peso unitario es de fundamental importancia, pues este peso se lo
puede utilizar en las dosificaciones de hormigón, este peso también depende del tamaño de los granos de arena que lo componen pues una arena con una buena distribución del tamaño de sus granos será más compacta.
