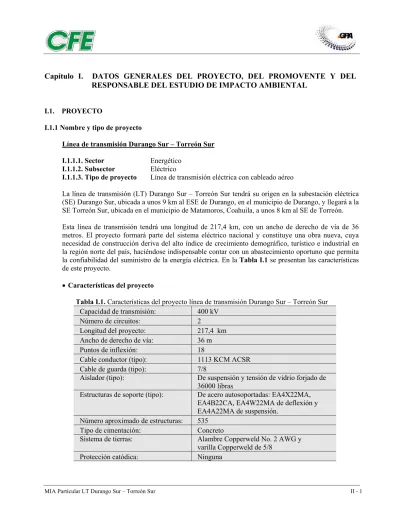

Capítulo I. DATOS GENERALES DEL PROYECTO, DEL PROMOVENTE Y DEL RESPONSABLE DEL ESTUDIO DE IMPACTO AMBIENTAL

(1)

Capítulo I. DATOS GENERALES DEL PROYECTO, DEL PROMOVENTE Y DEL

RESPONSABLE DEL ESTUDIO DE IMPACTO AMBIENTAL

I.1. PROYECTO

I.1.1 Nombre y tipo de proyecto

Línea de transmisión Durango Sur – Torreón Sur I.1.1.1. Sector Energético

I.1.1.2. Subsector Eléctrico

I.1.1.3. Tipo de proyecto Línea de transmisión eléctrica con cableado aéreo

La línea de transmisión (LT) Durango Sur – Torreón Sur tendrá su origen en la subestación eléctrica (SE) Durango Sur, ubicada a unos 9 km al ESE de Durango, en el municipio de Durango, y llegará a la SE Torreón Sur, ubicada en el municipio de Matamoros, Coahuila, a unos 8 km al SE de Torreón. Esta línea de transmisión tendrá una longitud de 217,4 km, con un ancho de derecho de vía de 36 metros. El proyecto formará parte del sistema eléctrico nacional y constituye una obra nueva, cuya necesidad de construcción deriva del alto índice de crecimiento demográfico, turístico e industrial en la región norte del país, haciéndose indispensable contar con un abastecimiento oportuno que permita la confiabilidad del suministro de la energía eléctrica. En la Tabla I.1 se presentan las características de este proyecto.

xCaracterísticas del proyecto

Tabla I.1. Características del proyecto línea de transmisión Durango Sur – Torreón Sur Capacidad de transmisión: 400 kV

Número de circuitos: 2

Longitud del proyecto: 217,4 km Ancho de derecho de vía: 36 m

Puntos de inflexión: 18

Cable conductor (tipo): 1113 KCM ACSR Cable de guarda (tipo): 7/8

Aislador (tipo): De suspensión y tensión de vidrio forjado de 36000 libras

Estructuras de soporte (tipo): De acero autosoportadas: EA4X22MA, EA4B22CA, EA4W22MA de deflexión y EA4A22MA de suspensión.

Número aproximado de estructuras: 535 Tipo de cimentación: Concreto

Sistema de tierras: Alambre Copperweld No. 2 AWG y varilla Copperweld de 5/8

(2)

I.1.2 Ubicación física del proyecto

El proyecto Línea de Transmisión Durango Sur – Torreón Sur cruzará por dos estados de la República Mexicana: Durango y Torreón; teniendo las coordenadas extremas: 104º 34’ 09” longitud oeste y 23º 57’ 55” latitud norte (SE Durango Sur) y 103º 18’ 31” longitud oeste y 25º 27’ 15” latitud norte (SE Torreón Sur).

En la Figura I.1 se presenta, de manera esquemática, la trayectoria de la línea de transmisión y la distribución de los municipios; así mismo, en el apartado VIII.1.2 se presentan planos escala 1:250 000 y 1:50 000 en donde se muestra a mayor detalle la ubicación física del proyecto.

(3)

Como se puede observar en la figura I.1, la trayectoria de la línea de transmisión cruzará por los siguientes municipios del estado de Durango: Victoria de Durango, Guadalupe Victoria, Cuencamé, Gral. Simón Bolívar y Lerdo; y los municipios de Torreón, Viesca y Matamoros del estado de Coahuila

x Coordenadas geográficas de los puntos de inflexión del trazo

En la Tabla I.2 se presentan las coordenadas geográficas de cada uno de los 18 puntos de inflexión de la línea de transmisión Durango Sur – Torreón Sur.

Tabla I.2. Coordenadas geográficas de la LT Durango Sur – Torreón

Punto de Coordenadas geográficas Altitud Distancia (km) de la

inflexión Latitud N Longitud W ( m ) SE Durango Sur

SE Durango Sur 23° 57' 55" 104° 34' 09" 1872 0,000 Pi-1 23° 57' 58" 104° 34' 04" 1872 0,164 Pi-2 23° 58' 30" 104° 32' 32" 1868 2,963 Pi-3 24° 03' 40" 104° 28' 03" 1854 15,164 Pi-4 24° 04' 54" 104° 26' 14" 1861 18,977 Pi-5 24° 13' 23" 104° 22' 29" 1912 35,843 Pi-6 24° 17' 05" 104° 14' 57" 1975 50,333 Pi-7 24° 20' 21" 104° 03' 34" 2015 70,497 Pi-8 24° 27' 20" 103° 56' 02" 2040 88,614 Pi-9 24° 39' 25" 103° 47' 56" 2033 114,757 Pi-10 24° 49' 57" 103° 39' 52" 1680 138,499 Pi-11 24° 54' 36" 103° 38' 32" 1532 147,389 Pi-12 24° 58' 36" 103° 36' 59" 1480 155,221 Pi-13 25° 08' 06" 103° 32' 24" 1480 174,364 Pi-14 25° 13' 21" 103° 27' 32" 1320 187,035 Pi-15 25° 20' 00" 103° 23' 38" 1150 200,941 Pi-16 25° 23' 17" 103° 22' 31" 1280 207,276 Pi-17 25° 25' 06" 103° 19' 56" 1160 212,758 Pi-18 25° 26' 57" 103° 18' 44" 1145 216,733 SE Torreón Sur 25°27' 15" 103°18' 31" 1138 217,400

(4)

I.1.3. Tiempo de vida útil del proyecto

La infraestructura de una línea de transmisión se considera permanente, sin embargo, la vida útil de las líneas, se calcula por lo general en treinta años, al término de los cuales se renueva la infraestructura de la obra a través de las siguientes adecuaciones:

- Cambio de estructuras de soporte - Cambio de cable de guarda y conductor - Cambio de aisladores

- Aumento o disminución de la capacidad de voltaje - Renovación del sistema de tierras

I.1.4. Presentación de la documentación legal

En el apartado VIII.2, se presenta el Anexo I.I, en el cual se anexan los oficios de anuencias de las dependencias de gobierno federal, estatal y municipal, y en el Anexo I.2 se incluyen las anuencias de los propietarios y ejidos de los predios por donde cruzará la línea de transmisión Durango Sur – Torreón Sur..

I.2. DATOS GENERALES DEL PROMOVENTE 1.2.1 Nombre o razón social

Comisión Federal de Electricidad

1.2.2 Registro Federal de Contribuyentes del promovente

1.2.3. Nombre y cargo del representante legal

Residente General de Construcción de Líneas de Transmisión y Subestaciones Eléctricas de Occidente 1.2.4. Dirección del promovente o de su representante legal para recibir u oír notificaciones

Residencia General de Construcción de Líneas y Subestaciones Occidente, CFE

Gerencia de Protección Ambiental, CFE

Protegido por IFAI: Art. 3ro. Frac. VI, LFTAIPG

(5)

I.3 RESPONSABLE DE LA ELABORACIÓN DEL ESTUDIO DE IMPACTO AMBIENTAL 1.3.1. Nombre o razón social

Gerencia de Protección Ambiental Comisión Federal de Electricidad 1.3.2. Registro Federal de Causantes (RFC)

1.3.3. Nombres de los responsables técnicos del estudio

1.3.4. Dirección del responsable técnico del estudio Gerencia de Protección Ambiental

Protegido por IFAI: Art. 3ro. Frac. VI, LFTAIPG

Protección de datos personales LFTAIPG"

(6)

II. DESCRIPCIÓN DEL PROYECTO II.1 Información general del proyecto II.1.1 Naturaleza del proyecto

La línea de transmisión (LT) Durango Sur – Torreón Sur tendrá su origen en la subestación eléctrica (SE) Durango Sur, ubicada a unos 8 km al ESE de Durango, en el municipio de Durango, y llegará a la SE Torreón Sur, ubicada en el municipio de Matamoros, Coahuila, a unos 10 km al SE de Torreón. Esta línea de transmisión tendrá una longitud de 217,4 km, con un ancho de derecho de vía de 36 metros. El proyecto formará parte del sistema eléctrico nacional y constituye una obra nueva, cuya necesidad de construcción deriva del alto índice de crecimiento demográfico, turístico e industrial en la región norte del país, haciéndose indispensable contar con un abastecimiento oportuno que permita la confiabilidad del suministro de la energía eléctrica. En la Tabla II.1 se presentan las características de este proyecto.

Tabla II.1. Características del proyecto línea de transmisión Durango Sur – Torreón Sur Capacidad de transmisión: 400 kV

Número de circuitos: 2

Longitud del proyecto: 217,4 km Ancho de derecho de vía: 36 m

Puntos de inflexión: 18

Cable conductor (tipo): 1113 KCM ACSR Cable de guarda (tipo): 7/8

Aislador (tipo): De suspensión y tensión de vidrio forjado de 36000 libras

Estructuras de soporte (tipo): De acero autosoportadas: EA4X22MA, EA4B22CA, EA4W22MA de deflexión y EA4A22MA de suspensión.

Número aproximado de estructuras: 535 Tipo de cimentación: Concreto

Sistema de tierras: Alambre Copperweld No. 2 AWG y varilla Copperweld de 5/8

Protección catódica: Ninguna

La vida útil de esta obra se considera permanente; sin embargo, por lo general cada 30 años se realiza una adecuación o restitución de la infraestructura de la misma.

El artículo 28 de la Ley General del Equilibrio Ecológico y Protección al Ambiente (LGEEPA), señala que la realización de obras o actividades públicas o privadas que puedan causar desequilibrios ecológicos o rebasen los límites señalados en los reglamentos y en las normas técnicas ecológicas emitidas por la federación para proteger al ambiente, deberán sujetarse a la autorización previa del gobierno federal, por conducto de la Secretaría del Medio Ambiente y Recursos Naturales (SEMARNAT) o de las entidades federativas o municipios, motivo por el cual se presenta esta manifestación de impacto ambiental, en su modalidad particular, para la autorización de este proyecto.

(7)

Con base en lo anterior y conociendo las características, alcances y ubicación de la LT Durango Sur – Torreón Sur, se requiere obtener la autorización tanto en materia de impacto ambiental como de cambio de utilización de terrenos forestales.

Dentro de las actividades que comprende la construcción de las obras del proyecto están todas aquellas que se realizan dentro del derecho de vía, tal es el caso de la apertura de la brecha forestal, lo cual implica un cambio de utilización de terrenos forestales. En el apartado II.1.5 de este capítulo se detallan las superficies requeridas para cada una de las acciones que implican desmonte y/o despalme dentro del derecho de vía referido.

II.1.2 Selección de la trayectoria

Para definir la trayectoria de la línea de transmisión Durango Sur–Torreón Sur se

consideraron tanto criterios ambientales, de ingeniería como socioeconómicos.

x Criterios considerados

Se tomaron en cuenta las recomendaciones del documento criterios ecológicos CE-OESE-003-89 que deberán observarse para la selección y preparación de sitios y trayectorias, construcción operación y mantenimiento de líneas de transmisión de energía de alta tensión y subestaciones eléctricas de potencia, publicados en el Diario Oficial de la Federación el 8 de junio de 1989, para lo cual la trayectoria de la línea se seleccionó con los siguientes criterios.

Los criterios ambientales considerados para la trayectoria del proyecto fueron:

b) Preferentemente localizada fuera de un área natural protegida de competencia federal, c) Alejada de zonas turísticas o de potencial turístico,

d) Sin afectar zonas boscosas ni áreas de alto valor e) Evitando en lo posible los impactos visuales, f) Evitando cruzar lagunas, ríos y zonas inundables, g) Afectando lo menos posible a la vegetación natural,

Entre los criterios de ingeniería evaluados se consideran los siguientes: a) Menor longitud de la trayectoria de la línea.

b) Evitar en lo posible el cruce con líneas de transmisión, vías de ferrocarril, carreteras y ríos. c) Emplear la infraestructura existente de carreteras y caminos de terracería para facilitar el

acceso al área de construcción y para proporcionar mantenimiento a la línea. d) Construir preferentemente sobre superficies planas de baja pendiente. e) Emplear el menor número de puntos de inflexión y número de torres. Entre los criterios económicos están:

a) Evitar afectar núcleos de población considerando su probable crecimiento.

b) Factibilidad y facilidad para adquirir anuencia o permiso de paso de los predios afectados. c) En lo posible evitar cruzar por áreas de cultivo de alto valor.

Con base en lo anterior, la trayectoria de esta línea de transmisión cumple con la mayoría de estos criterios sugeridos en el documento CE-OESE-003-89, con excepción del inciso d) de los criterios de ingeniería, debido a que la presencia de las sierras transversales en los linderos de los estados de Coahuila y Durango, así como los lomeríos presentes a lo largo del municipio de Cuencamé, impide cumplir con este criterio.

(8)

xEvaluación de trayectorias

Inicialmente, se propusieron dos trayectorias alternativas para la LT Durango Sur–Torreón Sur; a ambas propuestas se analizaron de manera comparativa tomando en cuenta los criterios antes señalados, es decir, considerando los aspectos técnico-económicos, ambientales y sociales. En el apartado VIII.1.1 de este documento se presenta el Plano II.1, en el cual se señalan las dos trayectorias alternativas propuestas.

Trayectoria alternativa 1

Esta trayectoria se propuso, en su mayor parte, paralela a las vías generales de comunicación, como lo son la carretera federal No. 40, Autopista Durango – Torreón, y la vía de ferrocarril Durango – Cuencamé. Cerca de la población de Cuencamé, esta alternativa coincide en un punto de inflexión con la trayectoria 2 propuesta, continuando posteriormente el trazo, paralelo a la carretera federal No. 40, con dirección a Velardeña, Dgo., sitio donde se propone cruzar la Sierra San Lorenzo en dirección al Ejido San Diego y posteriormente a San José de Zaragoza. Cerca de esta última localidad vuelve a coincidir con la trayectoria 2 hasta concluir en la SE Torreón Sur. La longitud de esta trayectoria es de 230,2 km.

Trayectoria alternativa 2

El trazo de esta alternativa es más recto con respecto a la primera propuesta, cruza por un sitio denominado La Breña, en un tramo aproximado de 40 km, área muy pedregosa, con pastizal natural asociado con matorrales como vegetación dominante, aunque con escasa actividad productiva desde el punto de vista agropecuario. Posteriormente, la trayectoria se dirige con rumbo a Cuencamé, pasando cerca de las localidades José Guadalupe Rodríguez, Ignacio Allende y Emiliano Zapata, hasta coincidir con la trayectoria 1 en un punto de inflexión, cerca de Cuencamé de Ceniceros. De este sitio, el trazo tiene una dirección NE hasta la localidad de San José de Zaragoza, punto en el cual sigue la misma dirección que la trayectoria alternativa 1 hasta llegar a la SE Torreón Sur. La longitud de esta trayectoria es de 215,5 km.

Los criterios de evaluación por los cuales se seleccionó la trayectoria definitiva fueron los siguientes:

Trayectoria 1

Ventajas: a) tiene una afectación menor sobre la vegetación natural

Desventajas: a) esta trayectoria presenta una longitud mayor que la alternativa 2.

b) tiene una cantidad mayor cantidad de cruces tanto de vías de comunicación como de líneas de transmisión ya existentes, lo cual complica su construcción por cuestiones técnicas (libranzas), aunado a la dificultad de acceso a los diferentes frentes de trabajo que se desarrollarían, debido a que la autopista Durango-Torreón no los presenta,

c) cruza por mayor cantidad de áreas de cultivo de alto valor comercial, d) el impacto visual es mayor,

e) si bien esta trayectoria no cruza por ningún asentamiento humano, sí se localizan localidades importantes cercanas a la misma, como lo son Guadalupe Victoria, Ignacio Ramírez, Luis Moya, Colonia Jesús Agustín Castro y Cuencamé de Ceniceros, por citar algunas.

f) se detectaron en el programa de desarrollo urbano del municipio de Cuencamé, atractivos turísticos naturales en la Sierra de San Lorenzo.

(9)

Trayectoria 2

Ventajas: a) el impacto visual es menor

b) la longitud de la línea de transmisión es menor

c) cruza en menor proporción por áreas de cultivo, con lo cual se prevén menos problemas de índole social e indemnizatoria

d) el número de cruces con carretera, vías de ferrocarril y líneas eléctricas ya existentes es menor.

Desventajas: a) cruza por mayor superficie de vegetación natural

b) es menor la infraestructura existente de carreteras y caminos de terracería para facilitar la construcción y mantenimiento de la línea.

Con base en lo anterior, se seleccionó como trayectoria definitiva la segunda alternativa propuesta. Aunque, finalmente ésta tuvo una ligera modificación a solicitud del Centro Regional del Instituto Nacional de Antropología e Historia, en virtud de la existencia de vestigios arqueológicos en un sitio muy específico del área denominada La Breña, motivo por el cual la trayectoria se desplazó a una distancia promedio de 2 km al NW del trazo original, en un tramo de unos 45 km, aproximadamente. La longitud final de esta trayectoria es de 217,4 km. En el Plano II.1 del apartado VIII.1.2 se incluye la modificación de la trayectoria definitiva, en el cual se señala mediante una línea punteada el trazo original que fue descartado.

II.1.3. Ubicación física del proyecto y planos de localización

La trayectoria de la LT Durango Sur – Torreón Sur se ubica en el noreste del estado de Durango y suroeste del estado de Coahuila de Zaragoza, dentro de los municipios de Victoria de Durango, Guadalupe Victoria, Cuencamé, Simón Bolívar y Lerdo, en el estado de Durango; y en los municipios de Torreón, Viesca y Matamoros, en el estado de Coahuila de Zaragoza.

x Coordenadas geográficas y puntos de inflexión

Las coordenadas geográficas extremas del proyecto son: 23º 57’ 55” latitud norte y 103º 34’ 09” longitud oeste, que corresponden a la ubicación de la SE Durango Sur, dentro del municipio de Victoria de Durango; y 25º 27’ 15” latitud norte y 103º 18’ 31” de longitud oeste, sitio donde se localiza la SE Torreón Sur, en el municipio de Matamoros, Coah.

En la Tabla II.2 se establecen las coordenadas geográficas de las subestaciones y de los 18 puntos de inflexión que tiene la trayectoria del proyecto. En el apartado VIII.1.1. de este documento se presenta el Plano II.2, en donde se muestra, a escala 1:50 000, la localización de la línea de transmisión.

(10)

Tabla II.2. Coordenadas geográficas de la LT Durango Sur - Torreón

Punto de

Coordenadas geográficas

Altitud

Distancia (km) de la

inflexión

Latitud N

Longitud W

( m )

SE Durango Sur

SE Durango Sur 23° 57' 55" 104° 34' 09" 1872 0,000 Pi-1 23° 57' 58" 104° 34' 04" 1872 0,164 Pi-2 23° 58' 30" 104° 32' 32" 1868 2,963 Pi-3 24° 03' 40" 104° 28' 03" 1854 15,164 Pi-4 24° 04' 54" 104° 26' 14" 1861 18,977 Pi-5 24° 13' 23" 104° 22' 29" 1912 35,843 Pi-6 24° 17' 05" 104° 14' 57" 1975 50,333 Pi-7 24° 20' 21" 104° 03' 34" 2015 70,497 Pi-8 24° 27' 20" 103° 56' 02" 2040 88,614 Pi-9 24° 39' 25" 103° 47' 56" 2033 114,757 Pi-10 24° 49' 57" 103° 39' 52" 1680 138,499 Pi-11 24° 54' 36" 103° 38' 32" 1532 147,389 Pi-12 24° 58' 36" 103° 36' 59" 1480 155,221 Pi-13 25° 08' 06" 103° 32' 24" 1480 174,364 Pi-14 25° 13' 21" 103° 27' 32" 1320 187,035 Pi-15 25° 20' 00" 103° 23' 38" 1150 200,941 Pi-16 25° 23' 17" 103° 22' 31" 1280 207,276 Pi-17 25° 25' 06" 103° 19' 56" 1160 212,758 Pi-18 25° 26' 57" 103° 18' 44" 1145 216,733 SE Torreón Sur 25°27' 15" 103°18' 31" 1138 217,400

x Áreas naturales protegidas y regiones terrestres prioritarias cercanas al proyecto

A lo largo de la trayectoria de la línea de transmisión Durango Sur – Torreón Sur, no se cruza por ninguna de las áreas naturales protegidas de competencia de la federación ni del estado, como se puede observar en la Figura II.1, así como tampoco se cruza ninguna de las Regiones Terrestres Prioritarias para la conservación de la biodiversidad (Figura II.2), establecidas por la Comisión Nacional para el Conocimiento de la Biodiversidad (CONABIO); por otro lado, en lo referente a las Áreas de Importancia para la Conservación de las Aves (AICAS), éstas tampoco se verán afectadas por el proyecto. En el capítulo III de este documento se describen con mayor detalle las distancias a la que se encuentra el proyecto respecto a las áreas naturales protegidas.

xLocalidades cercanas al proyecto

En la Tabla II.3 se señalan las localidades cercanas al proyecto, referidas dentro de una distancia máxima de 5 km de la trayectoria de la línea de transmisión Durango Sur – Torreón Sur.

(11)

Figura. II.1. Áreas naturales protegidas cercanas al proyecto Durango Sur – Torreón Sur

(12)

Tabla II.3 Ubicación de los núcleos poblacionales cercanos a la LT Durango Sur – Torreón Sur

Kilometraje

de la LT Localidad Municipio Estado

Distancia de la LT (km)

0,0

Los Pelícanos

Victoria de Durango

Durango 3,0 (I)

0,0

Aquiles Serdán

Victoria de Durango

Durango 2,9 (D)

0,0

La Loma

Victoria de Durango

Durango 2,5 (D)

0,0

Práxedis Guerrero Viejo

Victoria de Durango

Durango 1,2 (D)

2,7

Veintiocho de Septiembre Victoria de Durango

8 Villa Montemorelos

Victoria de Durango

Durango 3,3 (D)

9,5

Belisario Domínguez

Victoria de Durango

Durango 0,5 (I)

12,7

Francisco Villa Nueva

Victoria de Durango

_{2,1 (I)}

210 San Isidro

Viesca

Coahuila

_{3,2 (D)}

210 Las Palomas

Lerdo

Coahuila

_{3,5 (D)}

210,5

San Martín de la Cabaña

Lerdo / Viesca

Coahuila

_{3,1 (D)}

211 Nazareno de Abajo

Lerdo / Viesca

Coahuila

1,8 (D)

_{0,95 (D)}

Nota: Entre paréntesis

( ) se establece la ubicación de la localidad con respecto al margen

de la trayectoria: (D) lado derecho, (I) lado izquierdo, considerando la dirección de la

línea de transmisión (SE Durango

Æ SE Torreón)

.

Respecto a la tenencia de la tierra, la trayectoria de la línea de transmisión atravesará por predios de propiedad ejidal y propiedad privada, así como terrenos de propiedad federal y estatal (vías de comunicación y ríos o arroyos). En la Tabla II.4 se resume el número de propietarios y/o predios de cada municipio por donde cruzará la línea de transmisión Durango Sur – Torreón Sur, y en el apartado VIII.2 (Anexo I.1) se incluye la relación de los nombres de los propietarios y de los ejidos. Así mismo, en el Anexo I.2 se presenta las anuencias de no interferencia con los municipios involucrados y dependencias de gobierno.

Tabla II.4. Número de propietarios y/o predios por donde cruzará la LT Durango Sur – Torreón Sur No. de propietarios y/o predios

Municipio / Estado Propiedad ejidal Propiedad privada Predio ejidal de uso común Total

Victoria de Durango, Dgo. 105 8 8 121

Guadalupe Victoria, Dgo. 64 32 5 101

Cuencamé, Dgo. 49 35 6 90

Simón Bolívar, Dgo 2 1 1 4

Lerdo, Dgo. 0 3 0 3

Torreón, Coah. 0 0 2 2

Viesca, Coah. 0 2 5 7

Matamoros, Coah. 0 3 1 4

Total: 220 84 28 332

Previo al inicio de la construcción de la obra, la Comisión Federal de Electricidad obtiene las anuencias de construcción por parte de los afectados, siendo para el caso que nos ocupa, las propiedades ejidales y privadas. En el apartado VIII.2, en el Anexo I.1, se presentan las anuencias obtenidas de los predios afectados. De igual manera, se notifica a las autoridades federales, estatales y municipales sobre la construcción del proyecto, a fin de obtener la anuencia de no interferencia con los planes o programas que dichas dependencias tengan establecidos; ya que en caso de existir alguna interferencia, habrán de coordinarse oportunamente entre ambas partes, ver Anexo I.2 del apartado VIII.2.

II.1.4. Inversión requerida

El monto total aproximado que se requiere para realizar la construcción de las obras que comprende la línea de transmisión Durango Sur – Torreón Sur es de $ 395’226 352,56 moneda nacional, equivalente a $ 36’126 723,26 dólares US, y corresponde a los conceptos que se relacionan en la Tabla II.5.

Tabla II.5. Inversión requerida para el proyecto LT Durango Sur – Torreón Sur

Concepto Pesos Dólares

(14)

Suministros nacionales 90’731,037.03 8’293,513.44

Suministros extranjeros 154’487,981.97 14’121,387.74

Construcción 64’774,578.00 5’920,893.78

Indemnizaciones 75’481,875.00 6’899,622.94

(Servidumbre de paso y bienes distintos a la tierra) 8’386,875.00 766,624.77 Total: 395’226,352.56 36’126,723.26 Por su parte, para las actividades de mitigación y compensación de los impactos ambientales propuestas, se utilizarán alrededor de $ 10’000 000,00 (US$ 914 076,78), al tipo de cambio del 22 de septiembre de 2003 (US$ 1,00 - $ 10,94).

II.1.5. Dimensiones del proyecto

La superficie total requerida para la construcción y operación del proyecto LT Durango Sur – Torreón Sur, es de 782-64-00 ha, la cual corresponden a la longitud total de la línea de transmisión (217 400 m o 217,4 km) por el derecho de vía del proyecto (36 m, esta superficie es necesaria para la protección de la línea de transmisión, por lo que no se permite el establecimiento de ninguna construcción o actividad que pueda interferir con la operación de la línea Durango Sur-Torreón Sur

De acuerdo con el manejo de la vegetación en el derecho de vía de las líneas de transmisión, ver Figura II.3, se estima que las superficies que serán requeridas para la ejecución del proyecto se observan en la Tabla II.6.

(15)

(*) Nota: Los valores que se presentan en esta tabla corresponden a datos brutos que resultan de la multiplicación directa de las superficies que ocuparán cada uno de los conceptos que involucra la obra sin considerar a detalle los usos de suelo presentes en la trayectoria del proyecto. En la tabla II.11 de la página 22, se presentan las superficies de afectación reales. La diferencia se debe a que en esta tabla se consideró la ubicación de las estructuras, muchas de las cuales se ubicarán en áreas agrícolas que no requieren desmonte, razón por la cual, las superficies de afectación son ligeramente menores a las que se presentan en la tabla II.6.

Es conveniente resaltar que en las áreas agrícolas (que representa alrededor del 23% de la trayectoria) sólo se ocupará la superficie de la base de las estructuras, es decir, no se construirá en ellas la brecha de maniobras y patrullaje.

Así mismo, como se podrá observar en la tabla II.6, la superficie estimada para este proyecto no incluye los caminos de acceso, ya que éstos deberán ser manifestados por la compañía contratista que construya estas obras mediante otro estudio ambiental. Así mismo, tampoco se incluyen las superficies que se ocuparán para la instalación de los almacenes, ya que éstos estarán ubicados en las poblaciones cercanas al proyecto como son: Durango, Guadalupe Victoria y Cuencamé en el estado de Durango, y en Torreón en el estado de Coahuila, para lo cual se rentarán temporalmente las superficies donde éstos se instalarán.

II.1.6. Uso actual del suelo y/o cuerpos de agua en el sitio y sus colindancias

Los tipos de vegetación y usos de suelo observados a lo largo de la trayectoria de la LT Durango Sur – Torreón Sur se resumen en la Tabla II.7; el uso de suelo forestal está básicamente comprendido por matorral xerófilo, el cual está constituido por matorral desértico rosetófilo, matorral desértico micrófilo y matorral crasicaule, de acuerdo con la clasificación propuesta por Rzedowski (1966 y 1978); y en menor escala encontramos otros tipos de vegetación como son el mezquital y bosque de galería. Los usos de suelo que se observaron en el área de estudio, además del forestal, son la agricultura de riego y de temporal, y grandes áreas de pastizal natural asociado con especies de matorral xerófilo, como son los mezquites, nopaleras y huizaches, entre otras menos comunes, así como pequeñas extensiones de pastizal inducido.

Tabla II.7. Uso actual del suelo en la trayectoria del proyecto LT Durango Sur-Torreón Sur

Uso de

suelo

Tipo de vegetación y/o

uso de suelo

Longitu

d (km)

Superfici

e (ha)

(%)

Agricultura de temporal

36,300

130,68

16,70

Agricultura de riego

12,150

43,74

5,59

Agrícola

Agricultura abandonada

1,385

4,99

0,64

22,92

Pastizal inducido

1,050

3,78

0,48

Pastizal natural

2,800

10,08

1,29

Pecuario

Pastizal natural con matorral xerófilo

**(*)**

28,600 102,96 13,16

14,93

Matorral desértico micrófilo

90,950

327,42

41,84

Matorral desértico rosetófilo

31,600

113,76

14,54

Matorral crasicaule

10,150

36,54

4,67

Forestal

Mezquital 1,000

3,60

0.46

(16)

Bosque de galería

0,100

0,36

0,05

Zona federal

0,715

2,57

0,33

Zona estatal

0,500

1,80

0,23

Otros usos

Banco de material

0,100

0,36

0,05

0,60

Total:

217,400 782,64 100.00 100,00

(*) En este tipo de vegetación existen numerosos individuos aislados de mezquites, huizaches y nopaleras, que representan un volumen de madera importante, por lo cual este tipo de vegetación se debe considerar en la conformación del estudio técnico justificativo correspondiente.

En la Tabla II.8 se presenta la distribución del uso del suelo y vegetación de la trayectoria de la LT Durango Sur – Torreón Sur.

(17)

Tabla II.8. Distribución del uso de suelo y vegetación de la LT Durango Sur – Torreón Sur

Inicio Término Tramo Uso de Suelo

0,000

0,100

Zona federal (SE Durango Sur)

0,100 2,800 2,700 Agricultura

de

riego

2,800

2,850

0,050

Zona estatal (Carr. Dolores Hidalgo-Veintiocho de

Septiembre)

2,850 2,900 0,050 Agricultura

de

riego

2,900 3,000 0,100 Pastizal

natural

3,000 3,500 0,500

Matorral

micrófilo

de

Prosopis y Acacia

3,500 5,150 1,650 Agricultura

de

riego

5,150 5,250 0,100

Matorral

micrófilo

de

Prosopis y Acacia

5,250 6,300 1,050 Agricultura

de

riego

6,300

6,350

0,050

Zona estatal (brecha a Parras de La Fuente)

6,350 7,150 0,800 Agricultura

de

riego

7,150 8,000 0,850

Matorral

micrófilo

de

Prosopis y Acacia

8,000 9,050 1,050 Agricultura

de

riego

9,050

9,200

0,150

Zona federal (Carretera # 45 y ferrocarril)

9,200 9,400 0,200 Mezquital

9,400 9,800 0,400

Matorral

micrófilo

de

Prosopis y Acacia

9,800 10,500 0,700 Mezquital

10,500

11,800

1,300

Agricultura de riego

11,800

12,400

0,600

Matorral micrófilo de Prosopis y Acacia

12,400

13,100

0,700

Agricultura de riego

13,100

14,550

1,450

Matorral micrófilo de Prosopis y Acacia

14,550

15,850

1,300

Agricultura de riego

15,850

16,500

0,650

Matorral micrófilo de Prosopis y Acacia

16,500

17,350

0,850

Agricultura de riego

17,350

17,800

0,450

Matorral micrófilo de Prosopis y Acacia

17,800

17,850

0,050

Bosque de galería (Río El Tunal)

17,850 20,550 2,700 Pastizal

natural

20,550

21,900

1,350

Pastizal natural asociado con matorral xerófilo

21,900 23,700 1,800 Matorral

crasicaule

23,700

24,000

0,300

Pastizal natural asociado con matorral xerófilo

24,000 26,700 2,700 Matorral

crasicaule

26,700

31,950

5,250

Pastizal natural asociado con matorral xerófilo

31,950 32,500 0,550 Matorral

crasicaule

32,500

32,600

0,100

Pastizal natural asociado con matorral xerófilo

32,600 33,200 0,600 Matorral

crasicaule

33,200

33,400

0,200

Pastizal natural asociado con matorral xerófilo

33,400 34,400 1,000 Matorral

crasicaule

34,400

35,400

1,000

Pastizal natural asociado con matorral xerófilo

35,400 37,100 1,700 Matorral

crasicaule

(18)

Tabla II.8. (continuación)

46,850 47,850 1,000 Matorral

crasicaule

47,850

48,200

0,350

Pastizal natural asociado con matorral xerófilo

48,200

48,400

0,200

Agricultura de temporal

48,400

59,500

11,100

Pastizal natural asociado con matorral xerófilo

59,500

63,050

3,550

Matorral micrófilo de Acacia

63,050 63,850 0,800 Matorral

crasicaule

63,850

64,550

0,700

Matorral micrófilo de Acacia

64,550

64,900

0,350

Agricultura de temporal

64,900

65,500

0,600

Matorral micrófilo de Acacia

65,500

66,000

0,500

Agricultura de temporal

66,000

67,250

1,250

Matorral micrófilo de Acacia

67,250

67,700

0,450

Agricultura de temporal

67,700

68,050

0,350

Matorral micrófilo de Acacia

68,050

73,000

4,950

Agricultura de temporal

73,000

73,050

0,050

Zona estatal (Carretera Guadalupe Victoria)

73,050 86,150 13,100 Agricultura

de

temporal

86,150

88,350

2,200

Matorral micrófilo de Acacia

88,350

88,400

0,050

Zona estatal (Brecha Ignacio Allende-Venustiano

Carranza)

88,400

90,650

2,250

Matorral micrófilo de Acacia

90,650

90,750

0,100

Agricultura de temporal

90,750

90,800

0,050

Bosque de galería (Arroyo Zapata)

90,800

91,000

0,200

Agricultura de temporal

91,000

97,000

6,000

Matorral micrófilo de Acacia

97,000

97,600

0,600

Agricultura de temporal

97,600

98,200

0,600

Matorral micrófilo de Acacia

98,200

101,300

3,100

Agricultura de temporal

101,300

101,350

0,050

Zona estatal (Terracería Agustín Castro-Col. Oriente)

101,350

101,850

0,500

Agricultura de temporal

101,850

102,900

1,050

Matorral micrófilo de Prosopis

102,900

103,400

0,500

Agricultura de temporal

103,400

104,050

0,650

Matorral micrófilo de Prosopis

104,050

104,600

0,550

Agricultura de temporal

104,600 104,700 0,100 Mezquital

104,700 105,050 0,350 Pastizal

inducido

105,050

105,450

0,400

Agricultura de temporal

105,450 106,900 1,450 Matorral

micrófilo

106,900

107,500

0,600

Agricultura de temporal

107,500

107,550

0,050

Zona estatal (brecha de terracería Colonia .San

Carlos)

(19)

109,800 110,450 0,650 Matorral

micrófilo

110,450

110,800

0,350

Matorral rosetófilo de Dasylirion

110,800 112,500 1,700 Matorral

micrófilo

112,500

117,100

4,600

Matorral micrófilo de Acacia

117,100

117,500

0,400

Matorral micrófilo de Acacia constricta

117,500

118,100

0,600

Matorral micrófilo de Acacia

118,100

119,350

1,250

Matorral micrófilo de Acacia constricta

119,350 132,350 13,000 Matorral

micrófilo

132,350

132,500

0,150

Matorral micrófilo de Prosopis

132,500

133,700

1,200

Agricultura de temporal

133,700 136,500 2,800 Matorral

micrófilo

136,500

136,550

0,050

Zona federal (Carretera # 49 Cuencamé-Fresnillo)

136,550 136,750 0,200 Matorral

micrófilo

136,750

136,850

0,100

Agricultura de temporal

136,850 139,850 3,000 Matorral

micrófilo

139,850

140,050

0,200

Agricultura de temporal

140,050 141,050 1,000 Matorral

micrófilo

141,050

143,400

2,350

Agricultura de temporal

143,400 144,100 0,700 Matorral

micrófilo

144,100

144,650

0,550

Agricultura de temporal

144,650

145,150

0,500

Matorral micrófilo de Prosopis

145,150

145,850

0,700

Agricultura de temporal

145,850

146,050

0,200

Matorral micrófilo de Prosopis

146,050

146,700

0,650

Agricultura de temporal

146,700 149,300 2,600 Matorral

micrófilo

149,300

150,100

0,800

Matorral micrófilo de Prosopis

150,100

150,200

0,100

Agricultura de temporal

150,200

150,350

0,150

Matorral micrófilo de Prosopis

150,350

150,450

0,100

Agricultura de temporal

150,450 150,650 0,200 Matorral

micrófilo

150,650

151,450

0,800

Agricultura de temporal

151,450 155,050 3,600 Matorral

micrófilo

155,050

155,450

0,400

Agricultura de temporal

155,450 160,950 5,500 Matorral

micrófilo

160,950

161,800

0,850

Matorral rosetófilo de Agave + Matorral micrófilo

161,800 163,050 1,250 Matorral

micrófilo

163,050

164,250

1,200

Matorral rosetófilo de Agave + Matorral micrófilo

164,250 164,600 0,350 Matorral

micrófilo

164,600

166,550

1,950

Matorral rosetófilo de Agave + Matorral micrófilo

166,550 167,000 0,450 Matorral

micrófilo

(20)

167,000

167,250

0,250

Matorral rosetófilo de Agave + Matorral micrófilo

167,250 168,100 0,850 Matorral

micrófilo

168,100

170,900

2,800

Matorral micrófilo de Larrea

170,900

171,200

0,300

Matorral rosetófilo de Agave + Matorral micrófilo

171,200

171,400

0,200

Matorral micrófilo de Larrea

171,400

173,750

2,350

Matorral rosetófilo de Agave + Matorral micrófilo

173,750

175,750

2,000

Matorral micrófilo de Larrea

175,750

176,200

0,450

Matorral rosetófilo de Agave + Matorral micrófilo

176,200

181,500

5,300

Matorral micrófilo de Larrea

181,500

186,850

5,350

Matorral rosetófilo de Agave

186,850

187,550

0,700

Agricultura de riego

187,550

187,600

0,050

Zona federal (Río Aguanaval)

187,600

187,700

0,100

Agricultura de riego

187,700

187,800

0,100

Zona federal (Ferrocarril)

187,800

187,850

0,050

Zona estatal (Carretera # 80 Coah.)

187,850

190,650

2,800

Matorral rosetófilo de Agave

190,650

190,850

0,200

Agricultura de temporal

190,850

197,650

6,800

Matorral rosetófilo de Agave

197,650

198,050

0,400

Matorral micrófilo de Larrea

198,050

198,200

0,150

Agricultura de temporal

198,200

198,450

0,250

Matorral micrófilo de Larrea

198,450

198,650

0,200

Agricultura de temporal

198,650

199,550

0,900

Matorral rosetófilo de Agave

199,550

201,050

1,500

Matorral micrófilo de Prosopis

201,050

206,200

5,150

Matorral rosetófilo de Agave

206,200

206,250

0,050

Zona estatal (Carretera # 75 Coah.)

206,250

206,650

0,400

Agricultura de riego

206,650 207,300 0,650 Agricultura

abandonada

207,300 207,500 0,200 Agricultura

abandonada

207,500 207,750 0,250 Agricultura

abandonada

207,750 208,020 0,270 Agricultura

abandonada

208,020

208,050

0,030

Zona federal (Ferrocarril)

208,050

208,300

0,250

Matorral micrófilo de Prosopis

208,300

208,550

0,250

Matorral micrófilo de Larrea

208,550

209,050

0,500

Agricultura de riego

209,050

211,500

2,450

Matorral rosetófilo de Agave

211,500

211,950

0,450

Matorral rosetófilo de Agave

211,950

212,000

0,050

Banco de material

212,000

212,050

0,050

Zona estatal (carretera)

212,050

212,100

0,050

Banco de material

(21)

212,100

212,900

0,800

Matorral micrófilo de Larrea

212,900 213,600 0,700 Pastizal

inducido

213,600

213,750

0,150

Matorral micrófilo de Larrea

213,750

214,950

1,200

Matorral micrófilo de Prosopis

214,950

215,200

0,250

Agricultura de temporal

215,200

217,100

1,900

Matorral micrófilo de Prosopis

217,100

217,250

0,150

Zona federal (Ferrocarril)

217,250

217,300

0,050

Zona estatal (Carretera # 75 Coah.)

217,300

217,400

0,100

Zona federal (SE Torreón Sur)

Total:

217,400

En el Plano II.2, del apartado VIII.1.2, se esquematiza la distribución de la vegetación y uso de suelo a lo largo de la trayectoria. Por lo anterior, este proyecto requiere también el cambio de uso de suelo, de acuerdo con el artículo 28 fracción 7ª de la Ley General del Equilibrio Ecológico y la Protección al Ambiente (LGEEPA) y artículo 5 inciso o) de su Reglamento en materia de Evaluación de impacto Ambiental. En el Anexo II.2 del apartado VIII.2. (Otros anexos) se presenta el Estudio Técnico Justificativo sin los anexos de dicho documento.

II.1.7. Urbanización del área y descripción de los servicios requeridos

La línea de transmisión Durango Sur – Torreón Sur se localiza en las áreas rurales fuera de los centros de población. Las localidades más cercanas al trazo de la trayectoria presentan, con excepción del servicio eléctrico, deficiencias en caminos pavimentados, drenaje, agua potable y recolección de basura. No obstante, la trayectoria de la línea corre paralela a la carretera federal No. 40 Durango-Torreón, a lo largo de la cual se asientan las cabeceras municipales de Victoria de Durango, Guadalupe Victoria, Cuencamé de Ceniceros, Lerdo y Torreón, todos estos municipios están relativamente cercanos a la trayectoria del proyecto y cuentan con servicios de hospedaje, energía eléctrica y agua potable más que suficientes para atender las necesidades del personal que laborará en la construcción de la obra.

Los requerimientos de personal para este tipo de proyecto no son muy grandes, se espera que en total laboren en la obra 450 personas por un período aproximado de 12 meses. La contratación se procurará cubrir con habitantes de los poblados cercanos al proyecto y serán los que realicen los trabajos físicos que comprende el proyecto, con lo cual se reducirán las necesidades de hospedaje, traslado de personal y demanda de otros servicios (Tabla II.9)

El tiempo de trabajo es un turno de 8 horas diarias (8:00 a 16:00 h) en cada una de las actividades que comprende la construcción de la línea de transmisión Durango Sur – Torreón Sur.

Por lo anterior se puede asegurar que los servicios con los que cuentan las cabeceras municipales son suficientes para atender las necesidades del proyecto.

Por lo que se refiere a los accesos, a partir de la carretera federal No. 40 y de las cabeceras municipales existen un buen número de caminos de terracería en buen estado que permiten llegar al derecho de vía de la línea de transmisión. Ver Plano II-2 y II.1.

(22)

Tabla II.9. Personal para la construcción de la L.T Durango Sur – Torreón Sur.

Procedencia de

mano de obra

Tipo de empleo

Etapa

_{Mano de obra Regional Externo Eventual Permanen}

Tipo de

te

Tempo del

empleo(días

)

Calificada

3 1 4 300

Preparación

del

sitio

No calificada

19

5

24

300 Calificada 10 3

13

390 Construcción:

obra civil y

electromecáni

ca

No calificada

326

71

397

390 Calificada 3 1

4 Indefinido

Operación y

mantenimient

o

No calificada

6

2

8 Indefinido

TOTAL 318

83

421

29

II.2 Características particulares del proyecto

II.2.1. Programa general de trabajo

El programa de trabajo tiene por objeto precisar las actividades a realizar y los periodos de tiempo en que se llevará a cabo cada una de éstas; con lo cual se pretende optimizar recursos, mejorando rendimientos que permitan medir el avance y valorizar actividades, previniendo de esta manera necesidades de materiales equipos y recursos económicos.

Las actividades principales para cada una de las etapas del proyecto son las siguientes:

A) Preparación del sitio

x Levantamiento topográfico x Estudio geotécnico x Apertura de brecha

x Desmonte de las áreas para armado de estructuras x Localización de estructuras. B) Construcción x Obra civil o Excavaciones o Cimentaciones o Relleno y compactado x Obra electromecánica

(23)

o Vestido de estructuras

o Tendido y tensado del hilo de guarda y cable conductor

o Sistema de tierras

o Inspección mayor y menor.

C) Operación y mantenimiento.

x Preoperación de la línea

x Operación de la línea (transmisión de energía).

x Mantenimiento de derecho de vía y brecha de maniobras y patrullaje.

x Sustitución de partes de la línea de transmisión (cambio de herrajes aisladores etc.)

En la Tabla II.10, se presenta el programa general de trabajo para el proyecto LT Durango Sur- Torreón Sur

Tabla II.10. Programa General de Trabajo para la línea de transmisión Durango Sur – Torreón Sur. COMISIÓN FEDERAL DE ELECTRICIDAD

SUBDIRECCIÓN DE CONSTRUCCIÓN

RESIDENCIA GENERAL DE CONSTRUCCIÓN DE LT Y SE OCCIDENTE

2004 2005 2006 2053

MESES MESES MESES

Etapa

Actividad

J A S O N D E F M A M J J A S O N D E D E D

Levantamiento topográfico

Estudio geotécnico

Apertura de la brecha de maniobra

Desmonte del área de armado de estructuras

Preparació

n del sitio

Localización de estructuras

Excavación a cielo abierto

Cimentación

Relleno y compactado

Montaje de estructuras

Sistema de tierras

Vestido de estructuras

Tendido y tensado de cables de guarda

Construcció

n

Tendido y tensado de cable conductor

Etapa preoperativa

Etapa operativa

Mantenimiento

Operaci

ón y

mantto.

Sustitución de infraestructura

II.2.2 Preparación del sitio

Las actividades que se realizarán en la preparación del sitio en la línea de transmisión son: 1. Levantamiento topográfico

(24)

Durante el levantamiento topográfico se ubica físicamente en el terreno la trayectoria de la línea de transmisión diseñada en gabinete, colocando mojoneras en cada punto de inflexión (PI) localizado. 2. Estudio geotécnico

Se realiza un muestreo de suelos a lo largo de la trayectoria del proyecto de la línea de transmisión Durango Sur - Torreón Sur , a fin de efectuar un estudio de mecánica de suelos que permita determinar las condiciones estratigráficas del subsuelo a lo largo del trazo de la línea de transmisión, para proporcionar las recomendaciones de diseño y construcción adecuadas para las cimentaciones de sus estructuras.

En cada uno de los puntos de inflexión de la línea y en los sitios de las estructuras de tensión se excavan pozos a cielo abierto.

En tangentes se excavan pozos a cada 5 km o antes si existe un cambio en el tipo de suelo (por ejemplo: al pasar de roca a suelo) o en el tipo de topografía (por ejemplo: al pasar de una área montañosa a una de lomeríos suaves).

Los pozos se excavan hasta una profundidad de 4 m, o la limitada por el nivel freático o suelo no excavable con pico y pala. Las dimensiones de los pozos son las mínimas necesarias para que una persona pueda introducirse en ellos para la inspección de sus paredes y obtención de muestras cúbicas. Se estima que dimensiones de 1,5 m x 0,8 m son adecuadas.

Para el proyecto en estudio se realizará un aproximado de 43 pozos, por lo que se calcula se extraerán 206 m³ de suelo, los cuales, después de obtenidas las muestras, volverán a depositarse en los pozos de los cuales fueron extraídos.

3. Actividades en el derecho de vía

-Apertura de brecha forestal, maniobras y patrullaje;

Esta actividad consistirá en realizar el desmonte a matarrasa de una franja de 4 metros de ancho dentro del derecho de vía de 36 metros, la cual tiene las siguientes funciones principales:

- Permitir las maniobras para el desarrollo de los trabajos durante la etapa de construcción.

- Proteger estructuras y conductores contra la caída de árboles o ramas que puedan ocasionar daños o fallas en la línea.

- Permitir el tendido y tensado de cables conductores y guardas.

- Medio de acceso a la línea de transmisión para su mantenimiento durante la operación de la línea.

-Construcción de las áreas para hincado y armado de las estructuras;

Esta actividad consiste en desmontar a matarrasa una superficie de 36 X 36 metros (1296 metros cuadrados) en cada sitio donde se ubiquen las torres o estructuras. La finalidad de esta acción es contar con un espacio para realizar el armado y montaje de las estructuras. Una vez concluida la acción, esta superficie de terreno se acondiciona para su regeneración natural, o bien se realizan actividades de revegetacion. En las Figura II.3a y II.3b se presentan fotos sobre las actividades constructivas para una línea de transmisión.

(25)

4. Desmonte de las áreas para armado de estructuras

-Desmonte. La realización del desmonte se hará en forma manual con la ayuda de motosierras, hachas y

machetes; el derribo se realizará de la siguiente manera: Manejo de la vegetación dentro del derecho de vía

Para el manejo de la vegetación se consideran las siguientes acciones, las cuales se ilustran en la Figura II.4.

(26)

(27)

Figura II.3b. Actividades constructivas para una línea de transmisión

Figura II.4. Manejo de la vegetación para la LT Durango Sur – Torreón Sur

a) Desmonte a matarrasa permanente con despalme. Esta actividad se ejecutará en una franja central de 4 m de ancho (brechas de maniobra y patrullaje), a lo largo de la trayectoria de la línea de transmisión (217,400 km), en todas aquellas zonas donde sea posible utilizarlas para el tránsito

(28)

de vehículos y maquinaria; adicionalmente, esta actividad también se llevará a cabo en el área que ocuparán las bases de las estructuras (15 x 15 m), ver Figura II.4.

b) Desmonte a matarrasa temporal con despalme. Esta actividad se ejecutará en las áreas requeridas para el armado y montaje de las estructuras y en las superficies necesarias para realizar el tendido y tensado de los cables de guarda y conductores (ambas con dimensiones de 36 x 36 m, 1296 m2); una vez concluidas las actividades para las que fueron desmontadas estas áreas, se rehabilitarán al uso del suelo y vegetación original, ver Figura II.4.

c) Desmonte selectivo de manera temporal, dejando tocones. Se aplicará, de ser necesario, en el derecho de vía donde sea factible principalmente en las áreas que sustenten vegetación arbórea y que pueda interferir con la operación de la línea de transmisión, excepto en las áreas de maniobras y patrullaje y brechas de tendido y tensado del cable conductor y de guarda. Para el caso de este proyecto, esta actividad tal vez sea innecesaria, debido a que la altura máxima promedio de la vegetación es menor de los 5 m, ver Figura II.4.

d) Poda selectiva. La poda selectiva se aplicará a las especies del bosque de galería que por su altura pudiera interferir con la construcción y operación de la línea de transmisión, ver Figura II.4.

Tabla II.11 Cálculo de superficies afectadas para cada tipo de vegetación y uso de suelo

Superficie de afectación temporal (ha) Superficie de afectación permanente (ha) Uso actual del suelo Tipo de vegetación o uso de suelo Superficie total a afectarse (ha) Longitud (m) Matarrasa con despalme (1) Desmonte selectivo o sin afectar (2) Sin desmonte o poda Matarrasa con despalme (3) Sin desmonte o poda

Temporal, riego y abandonada 179-40-60 49835 176-57-10 02-83-50

Agrícola

SUBTOTAL 179-40-60 49835 176-57-10 02-83-50

Pastizal natural e inducido. 13-86-00 3 850 13-63-50 00-22-50

Pastizal natural con matorral xerófilo 102-96-00 28600 11-77-18 78-35-99 12-82-83

Pecuario

SUBTOTAL 116-82-00 32450 11-77-18 78-35-99 13-63-50 12-82-83 00-22-50

Matorral crasicaule 36-54-00 10150 04-17-78 27-80-95 04-55-27

Matorral micrófilo Prosopis y Acacia 21-60-00 6000 01-42-27 17-54-05 02-63-69

Matorral micrófilo de Acacia 84-60-00 23500 04-07-97 70-47-68 10-04-34

Matorral micrófilo de Prosopis 30-06-00 8350 01-85-06 24-57-72 03-63-22

Matorral micrófilo 141-48-00 39300 10-89-03 113-20-32 17-38-65

Matorral micrófilo Acacia constricta 05-94-00 1650 00-51-00 04-70-40 00-72-60

Matorral micrófilo de Larrea 43-74-00 12150 03-20-79 35-19-36 05-33-85

Matorral rosetófilo de Dasylirion 01-26-00 350 01-12-00 00-14-00

Matorral rosetófilode Agave asociado con matorral micrófilo

26-46-00 7350 01-97-40 21-21-60 03-27-00

Matorral rosetófilo de Agave 86-04-00 23900 05-79-06 69-79-84 10-45-10

Bosque de galería 00-36-00 100 00-36-00

Mezquital 03-60-00 1000 00-41-16 02-73-99 00-44-85

Forestal

SUBTOTAL 481-68-00 133800 34-31-52 388-73-91 58-62-57-

Zona federal, estatal y bancos material 04-73-40 1315 04-68-90 00-04-50

Otros usos

SUBTOTAL 04-73-40 1315 04-68-90 00-04-50

TOTAL 782-64-00 217400 46-08-70 467-09-90 194-89-50 71-45-40 03-10-50

(1) Desmonte a matarrasa temporal con despalme para el área de armado de estructuras y patios para el tendido y tensionado de los cables de guarda y conductor.

(2) Desmonte o corta selectiva para la superficie entre las áreas de armado (claros) menos las áreas o brecha de tendido y tensionado

(29)

5. Localización de estructuras y patios para el tensado de cables, conductor y de guarda

Se basa en verificar en campo los planos de perfil donde aparecen indicadas las mojoneras y estacas necesarias para la localización de estructuras. CFE coloca una mojonera en el centro del lugar donde se localizará cada estructura indicando el número y tipo de torre; posteriormente se verifican los puntos más sobresalientes del perfil.

De acuerdo con el levantamiento topográfico y el estudio geotécnico preliminar, se realiza la distribución y localización de las estructuras y los patios para el tendido y tensado de los cables de guarda y conductor a lo largo de la trayectoria, en la Tabla II.12 se señala su distribución por tipo de vegetación y uso de suelo.

Tabla II.12. Distribución de estructuras y patios para el tendido y el tensado de cables de la LT Durango Sur-Torreón Sur por tipo de vegetación y uso de suelo

Uso de suelo y tipo de vegetación No. de torres No. de patios

Agricultura 126 11

Pastizal natural e inducido 10 1

Pastizal natural asociado con matorral xerófilo 86 7

Mezquital 1 0

Matorral crasicaule 28 2

Matorral micrófilo 101 8

Matorral micrófilo de Prosopis y Acacia 17 1

Matorral micrófilo de Prosopis 17 1

Matorral micrófilo de Acacia 39 2

Matorral micrófilo de Acacia constricta 4 1

Matorral micrófilo de Larrea 29 3

Matorral rosetófilo de Dasylirion 1 0

Matorral rosetófilo de Agave asociado con matorral micrófilo 20 0

Matorral rosetófilo de Agave. 54 4

Zona federal 2 1

TOTAL 535 42

En Resumen se requiere:

- Desmonte a matarrasa con despalme

Superficie que ocuparán la brecha de maniobra y patrullaje

De la superficie total que comprende el derecho de vía, se destinará una franja de 4 metros de ancho que servirá para realizar el tensado y tendido del cable de guarda y conductores; en áreas con uso forestal dicha franja representa una superficie de 50-85-30 ha y en áreas no forestales de 32-89-70 ha.

Superficie que ocupará las bases de las estructuras de soporte.

Esta superficie es la mínima requerida que ocupará cada una de las bases de las estructuras de soporte; en ésta se realizará desmonte a matarrasa permanente, ya que una vez eliminada la vegetación arbórea

(30)

y/o arbustiva no se permite el desarrollo de la misma. La superficie que para este concepto se requiere es de 7-30-92 ha en áreas forestales y de 4-72-83 ha en áreas no forestales. Ver Tabla II.6.

Áreas para armado de estructuras de soporte

Para llevar a cabo las maniobras de hincado y armado de las estructuras de soporte (torres), se destinará una superficie de 36 m x 36 m para cada estructura; vegetación arbórea y/o arbustiva que exista en aquellas áreas se eliminará a matarrasa con despalme; una vez en operación la LT Durango Sur — Torreón Sur se permitirá el crecimiento de la vegetación en estas áreas, a excepción de las superficies que ocuparán las bases de las torres y la correspondiente a la brecha de maniobra y patrullaje. Ver Tabla II.6

Considerando que el área requerida para realizar las maniobras y armado en cada sitio es de 1296 m2, menos el área destinada para el hincado de las torres (225 m²) y la parte proporcional a la brecha de maniobra y patrullaje (84 m2), la superficie que se considera para cada área para el armado de estructuras es de 987 m². El número de estructuras a instalar aproximadamente será de 535, por lo que la superficie total requerida para este concepto es de 52-80-45 ha, área que excluye la parte proporcional que ocupan la brecha de maniobra y patrullaje y la base de las estructuras de soporte. Del total requerido, 32-50-12 ha se ubicarán en áreas forestales y 20-30-33 ha en áreas no forestales. Ver Tabla II.6.

Patios de tendido y tensado de cables.

Para llevar a cabo el tendido y tensado de cables, se ubican dentro del derecho de vía, sitios estratégicos que permitan llevar a cabo el desarrollo de esta actividad; para tal efecto, cada 5,0 km en promedio, se destinará una superficie 1 296 m² (36 x 36 m). En cada sitio estratégico seleccionado, se instala la maquinaria necesaria para realizar el tendido y tensado del cable (una traccionadora en uno de los extremos y una máquina tensionadora en el otro). En estos sitios se eliminará la vegetación arbórea y/o arbustiva a matarrasa temporalmente.

Se calcula que se requerirán un total de 42 patios o sitios para el tendido y tensado de los cables, lo que representa una superficie de 4-83-84 ha, descontando en cada patio la parte proporcional de la brecha de maniobra y patrullaje (144 m2 para cada patio); de esta superficie, se calculan que alrededor de 2-93-79 ha se ocuparán en áreas forestales y 1-90-05 ha en áreas no forestales. Ver Tabla II.6.

Actividades para la apertura de la brecha forestal:

-Derribo;

Esta operación consiste encortar el tronco en la base, dejando las raíces; es la actividad más peligrosa en las operaciones forestales, por lo que requiere personal bien capacitado, ver Figura II.5 (aa, bb y cc). Procedimiento y recomendaciones para el derribo

a) Se deberá elegir cuidadosamente la dirección de caída del árbol la cual dependerá de la inclinación del árbol, viento, obstáculo en la dirección de la caída y en el suelo de la vegetación que permanecerá en pie de la existencia de nidos, madrigueras o presencia de fauna entre otros.

b) Se deberá elegir dos rutas de escape, evitando que el árbol caiga del derecho de vía hacia los lados en ángulo aproximado de 45 grados, los cuales deben ser despejados.
