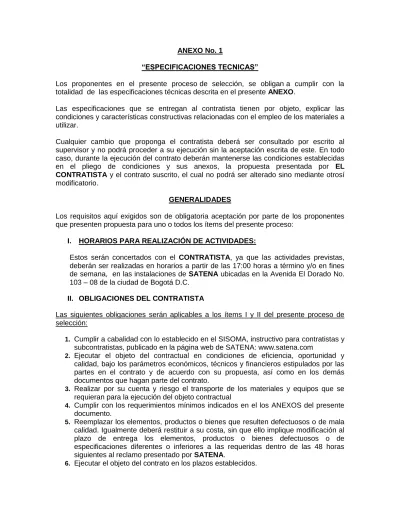

ANEXO No. 1
“ESPECIFICACIONES TECNICAS”
Los proponentes en el presente proceso de selección, se obligan a cumplir con la
totalidad de las especificaciones técnicas descrita en el presente ANEXO.
Las especificaciones que se entregan al contratista tienen por objeto, explicar las
condiciones y características constructivas relacionadas con el empleo de los materiales a
utilizar.
Cualquier cambio que proponga el contratista deberá ser consultado por escrito al
supervisor y no podrá proceder a su ejecución sin la aceptación escrita de este. En todo
caso, durante la ejecución del contrato deberán mantenerse las condiciones establecidas
en el pliego de condiciones y sus anexos, la propuesta presentada por EL
CONTRATISTA y el contrato suscrito, el cual no podrá ser alterado sino mediante otrosí
modificatorio.
GENERALIDADES
Los requisitos aquí exigidos son de obligatoria aceptación por parte de los proponentes
que presenten propuesta para uno o todos los ítems del presente proceso:
I. HORARIOS PARA REALIZACIÓN DE ACTIVIDADES:
Estos serán concertados con el CONTRATISTA, ya que las actividades previstas,
deberán ser realizadas en horarios a partir de las 17:00 horas a término y/o en fines
de semana, en las instalaciones de SATENA ubicadas en la Avenida El Dorado No.
103 – 08 de la ciudad de Bogotá D.C.
II. OBLIGACIONES DEL CONTRATISTA
Las siguientes obligaciones serán aplicables a los ítems I y II del presente proceso de
selección:
1.
Cumplir a cabalidad con lo establecido en el SISOMA, instructivo para contratistas y
subcontratistas, publicado en la página web de SATENA: www.satena.com
2.
Ejecutar el objeto del contractual en condiciones de eficiencia, oportunidad y
calidad, bajo los parámetros económicos, técnicos y financieros estipulados por las
partes en el contrato y de acuerdo con su propuesta, así como en los demás
documentos que hagan parte del contrato.
3.
Realizar por su cuenta y riesgo el transporte de los materiales y equipos que se
requieran para la ejecución del objeto contractual
4.
Cumplir con los requerimientos mínimos indicados en el los ANEXOS del presente
documento.
5.
Reemplazar los elementos, productos o bienes que resulten defectuosos o de mala
calidad. Igualmente deberá restituir a su costa, sin que ello implique modificación al
plazo de entrega los elementos, productos o bienes defectuosos o de
especificaciones diferentes o inferiores a las requeridas dentro de las 48 horas
siguientes al reclamo presentado por SATENA.
7.
Cumplir con la garantía de los productos de conformidad con el pliego de
condiciones, sus adendas, anexos y la propuesta presentada.
8.
Garantizar total disponibilidad de todos y cada uno de los bienes y/o servicios que
se describen en el presente ANEXO.
9.
Proveer los bienes nuevos, de óptima calidad y elaborados de conformidad a las
normas técnicas y de calidad del producto, de manera ordenada, clasificada y
empacada de tal manera que permita su verificación y conservación.
10.
Realizar las entregas de los bienes y/o servicios, previa verificación del supervisor
del contrato, dentro del plazo ofertado contado a partir del pedido o requerimiento
realizado por el supervisor.
11.
Suministrar los bienes y/o prestar los servicios, según el caso, en las instalaciones
de SATENA ubicadas en la Avenida El Dorado No. 103 – 08 Entrada 1 Interior 11,
de la ciudad de Bogotá D.C.
12.
El transporte, cargue, descargue y entrega de los bienes, productos o bienes
requeridos por SATENA, serán asumidos por EL CONTRATISTA.
13.
Restituir a su costa, sin que implique modificación al plazo de entrega, los bienes
defectuosos, de mala calidad o de especificaciones diferentes o inferiores a los
requeridos, dentro del término señalado por SATENA al momento de presentar el
reclamo respectivo. Si EL CONTRATISTA no restituye los bienes, productos o
bienes defectuosos dentro del término señalado por SATENA, éste podrá proceder
a declarar el siniestro de incumplimiento y/o a solicitar el pago de las multas
señaladas en el contrato.
14.
Cumplir con la garantía que se ofrezca de los bienes suministrados y, en general,
con todos los ofrecimientos de su propuesta.
15.
Atender en tiempo y forma las observaciones del supervisor del contrato, quien
ejercer el control sobre el mismo.
16.
Mantener fijos los precios durante el periodo de ejecución del contrato.
17.
Vincular a cuenta y riesgo propio el personal que requiera para el cumplimiento del
objeto del contrato de lo cual será el único responsable, así como de la celebración
de subcontratos si lo requiere sin que SATENA adquiera responsabilidad ni
solidaridad alguna por dichos actos.
18.
Designar un empleado que sea el enlace permanente entre EL CONTRATISTA y
SATENA.
19.
Permanecer en paz y salvo en el pago de aportes al sistema de seguridad social
integral y parafiscales durante todo el tiempo de ejecución del contrato y acreditar
por medio de certificación cada vez que se presente una factura a SATENA de
acuerdo a la Ley 788 de 2002 y 828 de 2003, por cuanto es un requisito previo para
los pagos.
20.
Radicar oportunamente las facturas para el cobro de los servicios prestados, hasta
el día 25 hábil de cada mes. Si este día corresponde a un día no hábil, el plazo se
cumplirá el día hábil inmediatamente anterior.
21.
No sobrepasar por ningún motivo el valor del contrato, salvo previa firma de otrosí
modificatorio.
22.
Atender en tiempo y forma las observaciones del supervisor del contrato, quien
ejerce el control sobre el mismo.
23.
Cumplir con las demás obligaciones y cargas que se presenten durante la ejecución
del contrato que se suscriba como consecuencia del presente proceso de selección
y que se deriven del objeto contratado y del pliego de condiciones.
ESPECIFICACIONES TÉCNICAS POR ÍTEM
Las especificaciones técnicas que se relacionan a continuación, deben ser aceptadas
por el proponente de conformidad con el(los) ítem(s) al(a los) cual(es) presente
propuesta:
ÍTEMS
SEÑALAR CON UNA “X” EL ÍTEM PARA EL CUAL PRESENTA
PROPUESTA ÍTEM I “ACTIVIDADES DE OBRA E INSTALACIÓN REDES
ELÉCTRICA (R/N), LÓGICA (V/D)”
ÍTEM II “SUMINISTRO ESTANTERÍA INDUSTRIAL (PESADA— SEMIPESADA) Y MOBILIARIO ESPECIAL (METÁLICO)”
ÍTEM I “ACTIVIDADES DE OBRA E INSTALACIÓN REDES ELÉCTRICA (R/N),
LÓGICA (V/D)”.
I.
DESCRIPCION:
1.1. Preliminares y Obra civil.
En este numeral se consideran las actividades denominadas como desmontes, traslados,
montajes y puesta en servicio de los elementos mencionados en el ítem 1, donde el
oferente deberá garantizar las actividades y su correcto y eficaz funcionamiento. Para los
desmontes, éstos se deberán hacer con personal idóneo, teniendo en cuenta el destino
final de los mismos, y siguiendo las condiciones de correcto almacenamiento.
El aseo general y retiro de los residuos y sobrantes, deberá ser realizado fuera de las
instalaciones de SATENA, garantizando que no vaya a presentar afectación ni daños a
las instalaciones, equipos o puestos de trabajo ya instalados.
1.2. Redes eléctricas (R/N), lógica (V/D).
SATENA requiere la instalación y puesta en marcha de las redes eléctricas y lógicas
(V/D), correspondientes a las actividades previstas en el presente estudio previo.
EL CONTRATISTA deberá garantizar la fidelidad y seguridad de la información e
interconexión de datos y voz, en la entidad, a nivel de cada piso individualmente.
Así mismo, EL CONTRATISTA deberá garantizar la seguridad y cumplimiento de las
normas RETIER correspondientes para el diseño de redes eléctricas normal y regulada,
que permitan el adecuado funcionamiento de la entidad.
II.
ACTIVIDADES A REALIZAR
2.1 Preliminares y Obra Civil
Para estas actividades, como primera medida se debe localizar y señalar las áreas y los
elementos a desmontar o retirar, los cuales se efectuarán previo visto bueno de los
supervisores del contrato. Se recomienda utilizar las herramientas y los procedimientos
adecuados de acuerdo a la actividad planteada, con el fin de causar el mínimo impacto en la
edificación. Igualmente todos los retiros de los escombros y los elementos desmontados que
puedan servir posteriormente, deben ser ubicados y destinados a los usos designados por los
supervisores del contrato.
Estos elementos serán llevados y almacenados al lugar que indique el supervisor del contrato.
El oferente deberá garantizar el suministro, instalación y puesta en servicio de los elementos
abajo requeridos, con las especificaciones técnicas y actividades descritas para cada uno de
ellos.
No. Descripción 1. PRELIMINARES 1.1 Sips Desmonte y/ demolición de Muro Dry wall1.1.1. En el desarrollo de esta actividad y antes de iniciar la demolición del muro, es necesario que se efectúe una inspección ocular, según las condiciones existentes. 1.1.2. Corresponde a la demolición de los muros en drywall requeridos y que de acuerdo
con el diseño arquitectónico se van afectar, la cual se realizará con las mayores normas de seguridad y con la diligencia necesaria para no afectar los elementos adosados a estas demoliciones, que en caso de causar perjuicio a las instalaciones de la entidad, EL CONTRATISTA responderá con la reposición de los elementos que estropee (cielo raso, vidrio, estructura, entre otros). El CONTRATISTA suscribirá un acta donde conste el estado de la construcción que no se intervendrá, retirando en forma inmediata los escombros y demás materiales resultantes. 1.1.3. Cuando la demolición se ejecute en forma parcial dentro de una estructura que
deba ser conservada, se procederá a sellar o desviar las instalaciones eléctricas o hidráulicas.
1.1.4. Los elementos como puertas, rejas, vidrios, que puedan ser reutilizados y resulten de la presente demolición, se almacenarán y entregarán mediante acta suscrita entre EL CONTRATISTA y el supervisor del contrato.
1.1.5. El contratista deberá realizar encerramiento del muro a demoler, esto en razón a que en la misma se encuentran ubicados elementos (repuestos) de aeronaves, los cuales no pueden ser trasladados de la misma, dada su condición de permanecer en condiciones ambientales especificas.
1.1.6. En las actividades de desmonte y/o demolición, EL CONTRATISTA deberá dejar las instalaciones en completo aseo y limpieza, una vez finalizadas las actividades en cada jornada.
1.1.7. Las demoliciones se ejecutarán de acuerdo con las normas de seguridad, tomando las precauciones necesarias para evitar accidentes de los trabajadores o terceras personas, y daños a las obras que se construyen o a propiedades vecinas. Adicionalmente, EL CONTRATISTA deberá cumplir en su totalidad con LAS NORMAS DE SEGURIDAD E HIGIENE Y PROTECCIÓN DEL MEDIO AMBIENTE, establecidas por el Ministerio del Medio Ambiente o la autoridad competente sobre la disposición final de los escombros.
1.2
Desmonte puertas
1.2.1 El contratista deberá realizar el desmonte de las puertas requeridas, garantizando que a su retiro, estas permanezcan en perfecto estado.
1.2.2 El contratista deberá realizar la instalación y puesta en servicio de las puertas, garantizando su completo funcionamiento.
1.2.3 Las puertas cuentan con sus correspondientes chapas, por lo que de ser afectadas por EL CONTRATISTA al momento del desmonte de la puerta, este deberá realizar su mantenimiento y/o el suministro de una nueva, velando y garantizando su correcto funcionamiento.
1.2.4 EL CONTRATISTA deberá tener especial cuidado con los elementos ubicados en las áreas donde están ubicadas las puertas, en el momento de la demolición. Cualquier daño que sea generado por el procedimiento, estará a cargo del contratista.
1.3
Demolición de Muro
1.3.1. En el desarrollo de esta actividad y antes de iniciar la demolición del muro, es necesario que se efectúe una inspección ocular, según las condiciones existentes. 1.3.2. Corresponde a la demolición de los muros existentes, que de acuerdo con el diseño
arquitectónico se van afectar, la cual se realizará bajo el cumplimiento de las normas de seguridad y con la diligencia necesaria para no afectar los elementos adosados a estas demoliciones, que en caso de perjudicar responderá con la reposición de los elementos que estropee (cielo raso, vidrio, estructura, entre otros.). El CONTRATISTA suscribirá un acta donde conste el estado de la construcción que no se intervendrá, retirando en forma inmediata los escombros y demás materiales resultantes.
1.3.3. Cuando la demolición se ejecute en forma parcial dentro de una estructura que deba ser conservada, se procederá a sellar o desviar las instalaciones eléctricas o hidráulicas.
1.3.4. Los elementos como puertas, rejas, vidrios, que puedan ser reutilizados y resulten de la presente demolición, se almacenarán y entregarán mediante acta al supervisor del contrato.
1.3.5. Las demoliciones se ejecutarán de acuerdo con las normas de seguridad, tomando las precauciones necesarias para evitar accidentes de los trabajadores o terceras personas, y daños a las obras que se construyen o a propiedades vecinas. Adicionalmente, EL CONTRATISTA deberá cumplir en su totalidad con LAS NORMAS DE SEGURIDAD E HIGIENE Y PROTECCIÓN DEL MEDIO AMBIENTE, establecidas por el Ministerio del Medio Ambiente o la autoridad competente sobre la disposición final de los escombros.
1.4 Desmonte malla
eslabonada.
1.4.1. Esta especificación se refiere a la ejecución de los trabajos necesarios para el desmote total de la malla de cerramiento eslabonada del cerramiento existente. 1.4.2. Los escombros o materiales resultantes de esta actividad se retiraran de la obra en
volqueta y se depositarán en el sitio convenido con los supervisores del contrato. 1.4.3. El contratista deberá realizar los terminados, afilados, alisados y demás aspectos
de obra en las áreas donde por la instalación de la malla, se hubiese afectado el piso.
2 RED ELECTRICA INTERNA
2.1 Sips Salida de toma
corrientes normales
El contratista deberá suministrar, instalar y poner en servicio, garantizando: 2.1.1. Cumplimiento de las normas existentes para redes eléctricas.
2.1.2. La canaleta deberá ser nueva y excelente calidad, incluyendo recubrimiento en pintura electroestática.
2.1.3. La canaleta será de 8x4, con calibre eléctrico calibre 12, trenzado, toma levinton blanca y polo aislado
2.1.4. Garantizar su completo y seguro funcionamiento.
2.2 Sips Salida de toma corrientes
regulados,
El contratista deberá suministrar, instalar y poner en servicio, garantizando: 2.2.1. Cumplimiento de las normas existentes para redes eléctricas.
2.2.2. La canaleta deberá ser nueva y excelente calidad, incluyendo recubrimiento en pintura electroestática.
2.2.3. La canaleta deberá será de 8x4, con calibre eléctrico calibre 12, trenzado, toma levinton naranja y polo aislado.
2.2.4. Garantizar su completo y seguro funcionamiento. 2.3
Sips Tablero de encendido de control de luces
El contratista deberá suministrar, instalar y poner en servicio, garantizando: 2.3.1. Garantizar el cumplimiento de normas del RETIE.
2.3.2. Garantizar todos los elementos para su instalación (incluye tubo pvc, etc.). 2.3.3. Tener bajo su cuenta y costo, todos los elementos tales como tubería, canaletas y
cableado que se requiera para su instalación.
2.4 Sips Marquillaje puntos
instalados
El contratista deberá suministrar, instalar y poner en servicio, garantizando:
2.4.1. Se deberán instalar marquillas de identificación para los conductores utilizados en la conexión de los equipos. Cada cable de un conductor o multiconductor se deberá identificar en los extremos del mismo.
2.4.2. La marquilla deberá ser del tipo indeleble, resistente a la humedad y al calor. 2.4.3. Se deben identificar los circuitos de cada fase de alumbrado o fuerza en el
Rojo, Azul y Amarillo: Conexión para las fases R, S y T respectivamente. Blanco : Para el neutro aterrizado
Verde : Conexión de tierra (conductor para polarización de tomas y tierra de tableros) 2.5 Sips Luminaria (lámpara) de 2x-32 T8 con sellamiento hermético IP65
El contratista deberá suministrar, instalar y poner en servicio, garantizando:
2.5.1 El suministro de accesorios general electric y/o similares para este tipo de iluminación.
2.5.2 El cableado, interruptores y todos los elementos necesarios para la instalación de las luminarias.
3. MAMPOSTERIA
3.1 Sips Muro tipo Dry Wall
El contratista deberá garantizar el suministro, instalación y puesta en servicio de los muros en drywall, con las siguientes condiciones:
3.1.1. El suministro e instalación de lámina de drywall de 8mm en yeso estándar, con estructura de soporte, perfilaría calibre 26 cinta de papel y masilla para Drywall. 3.1.2. Durante el proceso se aplicará masilla para el sellado de las juntas y lijado de
juntas, y, para dichas actividades, EL CONTRATISTA deberá utilizar anclajes de sujeción. El acabado debe corresponder a una buena aplicación de la pintura para dar una excelente textura final.
3.1.3. La estructura de apoyo podrá ser mejorada a juicio del supervisor y será responsabilidad del CONTRATISTA tener en cuenta las recomendaciones de este. 3.1.4. Que los muros deberán entregarse terminados.
3.1.5. Los muros en drywall deberán incluir el guarda escoba, el cual para su instalación deberá ser previamente aprobado por el supervisor del contrato.
3.1.6. Los muros deberán estar unidos con tornillo de 7 x 7/16”. Las canales serán unidas al piso vigas y/o losa con anclas directas tipo HILTI en cada paral.
3.1.7. Se utilizarán elementos homogéneos de primera calidad, con características de óptima duración. La muestra de los materiales será presentada aprobada por parte de la supervisión antes de dar inicio a las actividades.
3.1.8. Los muros serán reglados, plomados, sus uniones uniformes, una vez pegado y atornillado los paneles se limpiará retirando rebaba y mugre.
3.1.9. Las esquinas deben ser protegidas con cintas que tenga refuerzo metálico.
3.2 Sips Muro en superboard
El contratista deberá garantizar el suministro, instalación y puesta en servicio de los muros en superboard, con las siguientes condiciones:
3.2.1. Deberán incluir su estructura portante, con pintado tipo-1 a tres manos, cara doble. 3.2.2. Los muros deberán contar con los espesores en los sitios indicados por el
supervisor de obra.
3.2.3. Estarán constituidos por perfiles galvanizados perfectamente anclados tanto en la parte superior como en la parte inferior. Las láminas de Súper Board deben ir sujetas a la estructura mediante tornillo avellanado o de cabeza plana.
3.2.4. Las uniones entre los paneles deben ir correctamente selladas con cinta de papel y enmasillado. El acabado debe incluir la masilla correctamente lijada y los remates de filos y dilataciones.
3.2.5. Completo funcionamiento y estabilidad del muro.
4. ACABADO DE PISOS-IMPERMEABILIZACIONES
4.1 Sips Pintura Epoxica
El contratista deberá garantizar el suministro, instalación y puesta en servicio de la pintura epoxica con las siguientes condiciones:
4.1.1. El personal que se emplee para la preparación de superficies y pintado, deberá ser experimentado y contar con capacitación en el tipo de trabajos que desarrolle. 4.1.2. Deberá suministrar las especificaciones técnicas de la pintura a aplicar.
4.1.3. Las áreas donde será aplicada la pintura deberán ser limpiadas previamente. El CONTRATISTA garantizará el mejor mecanismo de limpieza.
4.1.4. De existir superficies, muebles u otros elementos que no puedan ser removidos para la limpieza, estos deberán ser cubiertos y protegidos. Cualquier daño estará a cuenta y costo del contratista.
4.1.5. Para el caso de áreas pequeñas se permitirá la limpieza manual con escobillas de Acero.
4.1.6. Toda área a ser pintada, se preparará, removiéndose todo resto de pintura suelta, polvo, grasa, óxido, laminilla, escoria o salpicadura de soldaduras y todo otro
material extraño, de manera de obtener una superficie limpia, seca y pareja para recibir las capas de imprimación o terminación, según sea lo que indiquen los esquemas de pintado.
5. ACABADOS MUROS Y ENCHAPES
5.1 Sips Resanes de estuco y vinilo
5.1.1. EL CONTRATISTA garantizará el suministro, instalación y perfectos terminados en tipo-1, 3 manos (incluye resanes de estuco, filos y dilataciones)
6. CARPINTERIA METALICA Y MADERA
6.1 Sips Traslado e instalación de
puerta
6.1.1. El contratista garantizara el desmonte de la puerta del depósito aduanero, velando por su buen estado y funcionamiento para su posterior instalación.
6.1.2. Si EL CONTRATISTA llegase a dañar o afectar de manera irreparable la puerta, estará a su cuenta y costo su suministro en perfecto estado de una de las mismas especificaciones técnicas y para el mismo servicio.
6.1.3. EL CONTRATISTA deberá garantizar el traslado e instalación de la puerta desmontada, previa construcción del muro de drywall y/o superboard donde haya sido informado por parte del Supervisor.
III.
CANTIDADES MÍNIMAS
SATENA, informa que en las cantidades abajo descritas, está inmerso el termino SIPS.
El mencionado término hace referencia al suministro, instalación y puesta en servicio de los
elementos requeridos y mencionados en el presente anexo.
ITEM
1 PRELIMINARES UND. CANT
1,1 Desmonte de muro en DryWall existente altura 2,50 x. 5 mts y puerta h:2,30 con
reinstalación y puesta en servicio. M2 21,00
1,2 Desmonte de Puertas en madera A:0,90/0,80 X H:2,00 mts UN 2,00 1,2 Desmonte de muro en concreto existente altura 3,20 por 1,50 de ancho. M2 5,25 1,3 Desmonte malla eslabonada (incluye pulido piso, después de retiro). M2 131,25
2 RED ELECTRICA INTERNA
2.1
Sips Salida de toma corrientes normales, (incluye suministro de materiales, mano de obra, troqueles para canaleta 8x4, cable eléctrico calibre 12 trenzado, toma levinton
blanca, polo aislado. UN 6,00
2.2
Sips Salida de toma corrientes regulados, (incluye suministro de materiales, mano de obra, troqueles para canaleta 8x4, cable eléctrico calibre 12 trenzado, toma levinton
naranja polo aislado. UN 6,00
2.3 Sips Tablero de encendido de control de luces UN 1,00
2.4 Sips de Marquillaje puntos instalados UN 10,00
2.5 Sips luminaria (lámpara) de 2x-32 T8 con sellamiento hermético IP65 (incluye
cableado, interruptores). UN 48,00
3 RED CABLEADO ESTRUCTURADO
3.1
Sips Puntos lógicos dobles para voz y datos ( incluye materiales, cable utp cat 6,
faceplate dobles, jacks, troquele y ponchado) UN 6,00
3.2
Sips Canaleta metálica 8 x 4, con tapa sobrepuesta en pared (Incluye troqueles con
división, antiestática) Ml 39,00
3.3 Sips Patch panel 48 puertos cat 6 UN 1,00
3.4 Sips Patch cord datos cat 6 color azul 1 metro UN 5,00 3.5 Sips Patch cord datos cat 6 color azul. 2 metros UN 5,00
3.6 Sips Organizador de 2 unidades de rack UN 1,00
3.7 Sips Patch cord voz cat 6, color rojo, 1 metro UN 5,00
3.8 Sips Marquillaje puntos instalados UN 10,00
3.9 Sips Certificación puntos instalados UN 10,00
4 MAMPOSTERIA UND. CANT
4.1
Sips Muro tipo Dry Wall (yeso) plano (Incluye estructura portante) masillado, lijado y
4.2
Sips Muro en superboard (Incluye estructura portante) pintado tipo-1 (3 manos). Cara
doble. M2 70,00
5 ACABADO DE PISOS-IMPERMEABILIZACIONES UND. CANT
5.1
Sips Pintura en epóxica (tráfico pesado, alta resistencia) en 3 capas en el primer nivel de la superficie previamente alistada del Taller, (incluye aplicación de desincrustante
demarcación de zonas de acuerdo a la distribución en planos (a suministrar) M2 226,5
6 ACABADO MUROS - ENCHAPES UND. CANT
6.1
Resanes de estuco y vinilo tipo-1, 3 manos (incluye resanes de estuco, filos y
dilataciones) M2 21,00
7 CARPINTERIA METALICA Y MADERA UND. CANT
7.1 Traslado e instalación de puerta existente sobre muro en drywall UN 1,00
8 ASEO Y RETIRO DE ESCOMBROS UND. CANT
8.1 Limpieza general interior y exterior (incluye retiro de sobrantes fuera de SATENA). GLB 1,00 1. Las cantidades arriba mencionadas para este ítem, deberán tener inmerso en su valor mano
de obra del personal calificado, sin que esto genere costos adicionales para SATENA.
2. Las cantidades por ítem son estimadas, por lo que SATENA no se obliga a contratar cantidades máximas y mínimas.
IV. PERSONAL MÍNIMO REQUERIDO
El proponente deberá aportar las HOJAS DE VIDA con los respectivos soportes que
avalen la experiencia y el perfil educativo del personal mínimo requerido por SATENA. Lo
anterior, con el fin de acreditar que cuenta con la totalidad del personal mínimo exigido en
cuanto a cantidades, perfiles y experiencia conforme a lo descrito en el siguiente cuadro:
CANTIDAD CARGO PERFIL EXPERIENCIA
1 Coordinador General
Arquitecto, ingeniero industrial y/o ingeniero civil con experiencia en obras y adecuaciones del tipo a contratar en el presente estudio previo y con conocimientos de los aspectos que deben implementarse en oficinas, locales o establecimientos comerciales en ciudad de Bogotá.
1 año
1 Coordinador redes
Ingeniero en telecomunicaciones y/o de sistemas y/o electrónico y/o eléctrico y/o mecatrónico, con experiencia en instalación, funcionamiento y mantenimiento de redes de voz y datos, con conocimiento en instalación de redes, como la requerida en el presente proceso.
1 año
3 Personal de obra
Personal que cuente con experiencia en desmonte, traslado, instalación y puesta en marcha de adecuaciones y mejoras a nivel de obra, como la requerida en el presente proceso.
1 año a) La cantidad del personal podrá variar durante la ejecución del contrato. En el evento en que se
presenten cambios en el personal inicialmente propuesto para la ejecución del contrato, EL CONTRATISTA seleccionado deberá solicitar autorización al supervisor del contrato, quien se reserva el derecho de aceptarlas o de solicitar su cambio. En todo caso, el personal que se pretenda cambiar deberá reunir iguales o mejores condiciones (de experiencia y formación académica) al inicialmente ofertado.
b) Nota: El personal requerido para la ejecución de la obra estará a cargo del CONTRATISTA, por lo que este deberá asumir los costos y riesgos que las actividades de sus empleados y contratistas conlleve.
ÍTEM II “SUMINISTRO ESTANTERÍA INDUSTRIAL (PESADA—SEMIPESADA)
Y MOBILIARIO ESPECIAL (METÁLICO)”
Las presentes especificaciones técnicas determinan, desde el punto de vista técnico, el
diseño y fabricación de los materiales principales que se suministrarán en el marco del
proyecto. El suministro estará previsto de manera que cuando se efectúe el montaje no
existan materiales, accesorios ni equipos faltantes que impidan la ejecución y la operación
satisfactoria.
Todos los equipos materia del presente suministro, serán diseñados, construidos y
probados de acuerdo a las recomendaciones mínimas establecidas en las siguientes
especificaciones técnicas, así los requerimientos aplicables a suministros parciales serán
indicados en los capítulos pertinentes y complementados con la tabla de datos técnicos y
los planos del proyecto.
Las presentes especificaciones técnicas no son limitativas: todos los materiales, equipos,
herramientas, servicios, trabajos de cualquier tipo y naturaleza, que no están
específicamente mencionados en las especificaciones técnicas u otros documentos
contractuales, pero que sean necesarios para el correcto funcionamiento de la obra,
serán considerados como incluidos en el suministro, y proporcionados por El
CONTRATISTA, conforme a las prescripciones de las condiciones generales.
I. DESCRIPCION:
El contratista deberá garantizar el transporte, suministro, instalación y puesta en servicio
(SIPS) de la estantería pesada, semipesada, mobiliario y todos los elementos descritos en
el presente anexo numeral III. “Cantidades mínimas requeridas”.
Los oferentes deberán cotizar todos y cada uno de los elementos y servicios que lo
componen, acorde a lo establecido en estas especificaciones técnicas para el suministro e
instalación de estantes y mobiliario especial metálico. Los estantes metálicos de carga
pesada deben tener como ventaja que su ensamblaje y desensamble sea modular de tal
forma que su instalación y/o desmonte se pueda realizar fácil y rápidamente sin perder
sus características.
Alcance del suministro:
Suministro, transporte y montaje e instalación de los elementos de estantería detallados a
continuación:
Marcos
Vigas
Anclajes
Uniones marco – marco
Protectores de Marco
II. ACTIVIDADES A REALIZAR
SATENA, informa que en las cantidades abajo descritas, está inmerso el término SIPS.
El mencionado término hace referencia al suministro, instalación y puesta en servicio de los elementos requeridos y mencionados en el presente ANEXO.
1 PUESTOS DE TRABAJO Y ELEMENTOS DE OFICINA
CARACTERISTICAS GENERALES
Puesto de trabajo: Para el presente proceso, se entenderá como puesto de trabajo, la superficie, cajonera, respaldos, bases, silla del funcionario, archivadores aéreos y los accesorios que este conlleve para su funcionamiento. 1.1 y 1.2 Sips Puestos de trabajo en L y sencillo
1.1.1 El oferente deberá garantizar el cumplimiento de las especificaciones técnicas de los puestos de trabajo requeridos.
1.1.2 El oferente deberá garantizar el funcionamiento, estabilidad y ergonomía de los puestos de trabajo suministrados, una vez instalados.
1.1.3 Para el suministro, instalación y puesta en servicio de todos los puestos de trabajo requeridos, de acuerdo a los planos, el CONTRATISTA realizará una reunión previa con los supervisores del contrato, para verificar y unificar lo requerido por la aerolínea.
1.1.4 Los puestos de trabajo deberán constar de conducto pasacables). 1.3
Sips Pantalla Divisoria
1.3.1. El oferente deberá garantizar que las láminas tengan las dimensiones: 30 mt alto * 1.20 mts de largo en lámina lisa con acabado azul turquí (ver imagen) 1.4
Sips Biblioteca pared
Medidas:
40 fondo x 90 ancho x 32 alto (estándar)- mueble superior sobre las cremalleras y/o panelería y/o muro, tapa escualizable con sistema de apertura y cierre, metálico calibre 20 terminada en pintura de polvo horneable aplicada electroestática.
2
ESTANTERIA INDUSTRIAL
Generalidades: Para todas las especificaciones técnicas referentes a estantes y , dependiendo de sus medidas, se refiere como ejemplo la siguiente gráfica:
3 mt de largo
1 2 3
50 cms profundidad 4 5 6
7 8 9 2 mt de alto 10 11 12
Nota 1: Cada compartimento tendrá la misma dimensión.
Nota 2: Entrepaños: Estos serán las divisiones entre cada compartimiento con sistema graduable. 2.1 ESTANTERIAS SEMIPESADA 2.1.1 Sips Estante metálico una cara - semipesado
Medidas estante: largo 3 mts, profundidad 30 cms, alto 2 mts
Cada cara con: (12) Compartimientos (3 vertical-4 horizontal), cada compartimiento con (1) entrepaño graduable.
Laminas: Laterales y espaldar.
2.1.2 Sips Estante metálico
una cara - semipesado
Medidas: largo 3 mts, profundidad 30 cms, alto 2 mts
Cada cara con (12) Compartimientos (3 vertical-4 horizontal), cada compartimiento con (2) entrepaños graduables y con (18) gavetas plásticas. Laminas: Laterales y espaldar. Gaveta plástica: ancho 16 cms, profundidad: 30 cms, alto: 14 cms (Cada gaveta debe tener porta sticker frontal 14x12 cms aproximado) y Dos (2) separadores internos
removibles. Peso máximo a soportar por cada entrepaño: 20 Kg.
2.1.3 Sips Archivador metálico rodante
Archivador
Con seis (6) estantes de una cara – semipesados.
Medidas estante: Largo: 3 mt, profundidad: 50 cms, alto 2 mt. Cada estante con (12) Compartimientos (3 vertical-4 horizontal), cada compartimiento
con (1) entrepaño graduable. Laminas:
Laterales y espaldar.
El área disponible para cada archivador metálico rodante es de: largo 5 mt, profundidad 3 mt. Peso máximo a soportar por cada compartimiento: 50 Kg.
2.1.4 Sips Estante metálico
una cara - semipesado
Medidas: largo 3 mts, profundidad 30 cms, alto 2 mts
Cada estante con (12) Compartimientos (3 vertical-4 horizontal), cada compartimiento con (2) entrepaños graduables y con (18) gavetas plásticas.
Laminas: Laterales y espaldar.
Gaveta plástica: ancho 16 cms, profundidad: 30 cms, alto: 14 cms (Cada gaveta debe tener porta sticker frontal 14x12 cms aproximado) y Dos (2) separadores internos
removibles.
Peso máximo a soportar por cada entrepaño: 20 Kg.
2.1.5 Sips Estante metálico
una cara - semipesado
Medidas: largo 3 mts, profundidad 30 cms, alto 2 mts Cada estante con (12) Compartimientos (3 vertical-4 horizontal), cada compartimiento con un (1) entrepaño graduable.
Laminas laterales y espaldar. Peso máximo a soportar por cada entrepaño: 20 Kg.
2.1.6 Sips Estante metálico una cara - Semipesado (zona de recibo y embalaje)
Medidas: largo 3,50 mts, profundidad: 50 cms, alto: 2 mt. Cada estante con (20) compartimientos (5 vertical-4 horizontal).
Cada compartimiento con un (1) entrepaño graduable).
Laminas: Laterales y espaldar. Peso Máximo a soportar por cada compartimiento: 50 Kg.
2.1.7 Sips Archivador metálico rodante
Con (6) estantes de una cara - semipesados. Medidas estante: Largo. 3,50 mt, profundidad 40 cms, alto 2 mt
Cada estante con (16) Compartimientos (4 vertical, 4horizontal), cada compartimiento
con (1) entrepaño graduable. Laminas: Laterales y espaldar.
El área disponible para cada archivo rodante es de: largo 4.20 mt, profundidad 3.50 mt. Peso Máximo a soportar por cada compartimiento: 50 Kg.
2.1.8 Sips Estante metálico una cara - semipesado (botellas de oxígeno)
Medidas: Largo: 3 mts, profundidad 50 cms, alto: 2 mt Con (2) compartimientos (horizontales).
Laminas: Laterales y espaldar.
El espaldar de cada compartimiento, contara con un mecanismo para asegurar las botellas de oxígeno (incluye anclaje a pared). De igual manera la base de los compartimiento deberán contener cubrimiento resistente (caucho y/o) similar. Debe adicionarse a cada base del compartimiento en madera, un molde soporte para asentar las botellas de oxígeno.
2.1.9 Sips Estante metálico una cara - semipesado (para baterías)
Medidas: Largo: 2 mts, profundidad 50 cms, alto: 2 mt Con (8) compartimientos (2 vertical-4 horizontal.
La base de los (8) compartimientos debe ser en MADERA resistente, que permita la conservación y carga de las baterías.
Laminas: Laterales, sin espaldar. (Incluye anclaje a pared). Peso máximo a soportar por cada compartimiento: 100 Kg. Con NEOPRENO
2.1.10 Sips Estante metálico una cara - semipesado (material para baja reparables)
Medidas: Largo 2,00 mt, profundidad: 70 cms, alto: 2 mt. Con (8) Compartimientos (2 vertical-4 horizontal),
cada compartimiento con (1) entrepaño graduable. Laminas: Laterales y espaldar.
Incluye dos puertas, con cerradura de seguridad. Peso máximo a soportar por cada compartimiento: 50 Kg.
2.1.11 Sips Estante metálico
una cara - semipesado
Medidas: Largo: 2,40 mt, profundidad 40cms, alto 2 mts
Cada cara con: (12) Compartimientos (3 vertical-4 horizontal), cada compartimiento con (1) entrepaño graduable.
Lamina: Laterales y espaldar. Peso máximo a soportar por cada compartimiento: 30 Kg.
2.1.12 Sips Estante metálico una cara - semipesado (recibo material aduana)
Medidas: Largo: 1,60 mt, profundidad 80 cms, alto 2 mts
Con (8) Compartimientos (2 vertical-4 horizontal), cada compartimiento con (1) entrepaño graduable.
Laminas: Laterales y espaldar. Peso máximo a soportar por cada compartimiento: 30 Kg.
2.1.13 Sips Estante metálico
doble cara - semipesado.
Medidas: Largo: 4,50 mt , profundidad: 80 cms, alto 2,5 mts con cuatro (4) compartimientos horizontales
Laminas: Laterales Peso máximo a soportar por cada compartimiento: 30 Kg.
2.1.14 Sips Estante metálico
- semipesado
Medidas: Largo: 3,50 mts , profundidad 60 cms, alto 2,50 mts
Compartimientos: Treinta (30) (6 verticales-5 horizontales), Cada compartimiento con un (1) entrepaño graduable
Lamina: Laterales y espaldar. Peso a soportar cada compartimiento: 20 kg.
2.1.15 Sips Estante metálico
- semipesado
Medidas: Largo: 80 cms, profundidad: 65 cms, alto 1,60 mts Compartimientos: Cuatro (4 - horizontales)
Lamina: Laterales y espaldar. Peso a soportar cada compartimiento: 20 kg.
2.2 MESAS (SEMIPESADA)
2.2.1 Sips Mesa metálica
Mesa con superficie y entrepaños forrados en material resistente para tráfico pesado. Medidas: largo 2 mt, ancho: 1 mt., alto 95 cms con dos (2) entrepaños graduables. Estructura en tubo cuadrado de 2" * 2", lámina mesa calibre 12", lámina cuerpo calibre 16"
2.2.2 Sips Mesa metálica
Mesa con superficie y entrepaños forrados en material resistente para tráfico pesado. Medidas: largo 1,5 mt, ancho: 1 mt., alto 75 cms con dos entrepaños graduables, puertas y cerradura. Estructura en tubo cuadrado de 2" * 2", lámina mesa calibre 12", lámina cuerpo calibre 16"
2.2.3 Sips Mesa metálica
Mesa con superficie y entrepaños forrados en material resistente para tráfico pesado. Medidas: largo 1,5 mts, ancho: 1 mts, alto: 95 cms con dos entrepaños graduables. Estructura en tubo cuadrado de 2" * 2”, lámina mesa calibre 12", lámina cuerpo calibre 16".
2.3 ESTANTERIA PESADA 2.3.1 Sips Estante metálico una cara - PESADO (componentes con gran volumen, longitud y peso).
Medidas: largo: 7 mts, profundidad: 1,70 mt, alto: 2 mt Compartimientos: Dos (2) (horizontales). Las bases de los entrepaños debe ser en
MADERA resistente al tráfico y peso. (Incluye anclaje a pared). Peso máximo a soportar por cada compartimiento: 80-100 Kg.
3 MUEBLES 3.1 Sips Mueble metálico organizador de herramientas
Mueble con puertas y cerradura de seguridad. Medidas: Frente: 1 mt, profundidad: 50 cms, alto: 2 mts
Peso máximo a soportar por cada compartimiento: 30 kg. Con (60) sesenta ganchos para colgar elementos, instalados en sus respectivos rieles de acuerdo a necesidades 3.2 Sips Mueble metálico (para elementos de seguridad).
Medidas: Frente: 1 mt, profundidad: 50 cms, alto: 2 mts
Con Espaldar interno (organizar y colgar elementos como: cascos y arneses) con puertas y cerradura de seguridad. Peso máximo a soportar por organizador de pared: 50 Kg. Con (60) sesenta ganchos para colgar elementos, instalados en sus respectivos rieles. 3.3
Sips Mueble metálico
(para eslingas)
Medidas: Frente: 1 mt, profundidad: 50 cms, alto: 2 mts Peso máximo a soportar de la base: 80-100 kg.
Incluye sistema de amarre a pared y puertas con cerradura de seguridad. Con (60) ganchos para colgar elementos, instalados en sus respectivos rieles. 3.4
Sips Tablero organizador de
herramientas
Tablero en acrílico y/o estructura resistente (pvc, a sugerir). Medidas: largo 4 mts, ancho: 1,20 mt (anclado a pared)
Peso máximo a soportar por: 50-70 kg. Tablero en lámina perforada con (2) dos
puertas y seguro, con 200 ganchos de varios tamaños, peso superior al solicitado. 3.5
Sips Base metálica
(Gatos hidráulicos).
Forrada en material resistente para tráfico pesado y derrame de aceite hidráulico. Medidas: largo: 1,50 ancho: 80 cms, alto: 15 cms (con 4 ruedas de poliuretano, dos de ellas con freno)
Peso a soportar: 100 kg. Estructura metálica con ángulo de 3 /16 * 3/8 3.6 Sips Mueble metálico (Almacenamiento láminas metálicas)
Medidas: largo: 3 mt, ancho: 80 cm, alto: 1,30 mt, incluye patas de 15 cms de alto. Armazón y/o estructura: En tubo cuadrante de 3 cms de diámetro aprox.
Divisiones internas: (6) en tubo cuadrante de 2 cms de diámetro aprox. (incluye viga de refuerzo horizontal y vertical en el armazón).
Única base y/o entrepaño: Con lámina que soporte aprox. 80-100 kg.
4 ARCHIVADORES
4.1 Sips Archivo rodante
Medidas: Alto: 2 mt, Ancho: seis (6) paneles con medidas (ver imagen adjunta) Longitud: 4,06 mt
Pasillos de circulación: 52 cms Profundidad: 0,96 mt
Panel uno (izquierdo): 0,47 mts, paneles medios: 0,89 mts, ultimo panel derecho: 0,47 mts.
5.1 Carro transportados
cajas
5.1.1. El contratista deberá garantizar el suministro y puesta en servicio del carro solicitado, con las dimensiones: parte superior 1 mts x 60 cms, 98cms de altura (de acuerdo a imagen).
5.1.2. El contratista garantizará completo funcionamiento y estabilidad del carro.
5.1.3. El contratista garantizara que las llantas en las cuales estará soportado el carro, serán de alto tráfico, por lo tanto la muestra de las llantas deberá ser previamente aprobada por parte del supervisor.
III. CANTIDADES MÍNIMAS
SATENA, informa que en las cantidades abajo descritas, está inmerso el termino SIPS.
El mencionado término hace referencia al suministro, instalación y puesta en servicio de los
elementos requeridos y mencionados en el presente anexo.
SUMINISTRO DE MOBILIARIO y ESTANTERIA INDUSTRIAL
1 PUESTOS DE TRABAJO Y ELEMENTOS DE OFICINA UND. CANT
1.1 Sips Puesto de trabajo en L 1 ,2 con cajonera 2x1, costado, pedestal y faldón metálico. Superficie en tablex de 25mm enchapado en fórmica (incluye costados, pedestales,
conducto pasacables) UND 2,00
1.2 Sips Puesto sencillo de 1,20m x 0,60m cajonera 2x1, costado, pedestal y faldón metálico. Superficie en tablex de 25mm enchapado en fórmica (incluye costados, pedestales y conducto pasacables
UND 5,00 1.3 Sips Pantalla de 0.30 mt alto * 1.20 mts, largo en lamina lisa con acabado azul turquí UND 2,00 1.4 Biblioteca pared 40 fondo x90 ancho x32 alto- mueble superior sobre las cremalleras
y/o panelería y/o muro, tapa escualizable con sistema de apertura y cierre, metálico
calibre 20 terminada en pintura de polvo horneable aplicada electroestática. UND 6,00
2 ESTANTERIA INDUSTRIAL
2.1 ESTANTERIAS SEMIPESADA UND. CANT
2.1.1 Estante metálico una cara - semipesado
Medidas estante: largo 3 mts, profundidad 30 cms, alto 2 mts
Cada cara con: (12) Compartimientos (3 vertical-4 horizontal), cada compartimiento con (1) entrepaño graduable.
Laminas: Laterales y espaldar.
Peso máximo que debe soportar cada compartimiento: 30 Kg.
UN 6,00
2.1.2 Estante metálico una cara - semipesado
Medidas: largo 3 mts, profundidad 30 cms, alto 2 mts
Cada cara con (12) Compartimientos (3 vertical-4 horizontal), cada compartimiento con (2) entrepaños graduables y con (18) gavetas plásticas. Laminas: Laterales y espaldar . Gaveta plástica: ancho 16 cms, profundidad: 30 cms, alto: 14 cms (Cada gaveta debe tener porta sticker frontal 14x12 cms aproximado) y Dos (2) separadores internos
removibles. Peso máximo que debe soportar cada entrepaño: 20 Kg.
2.1.3 Archivador metálico rodante Con seis (6) estantes de una cara - semipesados
Medidas estante: Largo: 3 mt, profundidad: 50 cms, alto 2 mt. Cada estante con (12) Compartimientos (3 vertical-4 horizontal), cada compartimiento
con (1) entrepaño graduable. Laminas: Laterales y espaldar.
El área disponible para cada archivador metálico rodante es de: largo 5 mt, profundidad 3 mt.
Peso máximo que debe soportar cada compartimiento: 50 Kg.
UN 2,00
2.1.4 Estante metálico una cara - semipesado
Medidas: largo 3 mts, profundidad 30 cms, alto 2 mts
Cada estante con (12) Compartimientos (3 vertical-4 horizontal), cada compartimiento con (2) entrepaños graduables y con (18) gavetas plásticas.
Laminas: Laterales y espaldar.
Gaveta plástica: ancho 16 cms, profundidad: 30 cms, alto: 14 cms (Cada gaveta debe tener porta sticker frontal 14x12 cms aproximado) y Dos (2) separadores internos
removibles.
Peso máximo que debe soportar cada entrepaño: 20 Kg. UN 29,00
2.1.5 Estante metálico una cara - semipesado
Medidas: largo 3 mts, profundidad 30 cms, alto 2 mts Cada estante con (12) Compartimientos (3 vertical-4 horizontal), cada compartimiento con un (1) entrepaño graduable.
Laminas laterales y espaldar. Peso máximo a soportar cada entrepaño: 20 Kg.
UN 3,00
2.1.6 Estante metálico una cara - Semipesado (zona de recibo y embalaje)
Medidas: largo 3,50 tms, profundidad: 50 cms, alto: 2 mt. Cada estante con (20) compartimientos (5 vertical-4 horizontal). Cada compartimiento
con un (1) entrepaño graduable).
Laminas: Laterales y espaldar. Peso Máximo que debe soportar cada compartimiento: 50 Kg.
UN 2,00
2.1.7 Archivador metálico rodante Con (6) estantes de una cara - semipesados. Medidas estante: Largo. 3,50 mt, profundidad 40 cms, alto 2 mt
Cada estante con (16) Compartimientos (4 vertical, 4horizontal), cada compartimiento
con (1) entrepaño graduable. Laminas: Laterales y espaldar.
El área disponible para cada archivo rodante es de: largo 4.20 mt, profundidad 3.50 mt. Peso Máximo que debe soportar cada compartimiento: 50 Kg.
UN 2,00
2.1.8 Estante metálico una cara - semipesado (botellas de oxígeno) Medidas: Largo: 3 mts, profundidad 50 cms, alto: 2 mt
Con (2) compartimientos (horizontales). Laminas: Laterales y espaldar
El espaldar de cada compartimiento, contara con un mecanismo para asegurar las botellas de oxígeno (incluye anclaje a pared). De igual manera la base de los compartimiento deberán contener cubrimiento resistente (caucho y/o)
similar. Debe adicionarse a cada base del compartimiento en madera, un molde soporte para asentar las botellas de oxígeno.
Peso máximo que debe soportar cada compartimiento: 70-80 Kg. UN 1,00
2.1.9 Estante metálico una cara - semipesado (para baterías) Medidas: Largo: 2 mts, profundidad 50 cms, alto: 2 mt
Con (8) compartimientos (2 vertical-4 horizontal) La base de los (8) compartimientos deben ser en MADERA resistente, que permita la
conservación y carga de las baterías.
Laminas: Laterales, sin espaldar. (Incluye anclaje a pared). Peso máximo que debe soportar cada compartimiento: 100 Kg. Con NEOPRENO
2.1.10 Estante metálico una cara - semipesado (material para baja reparables) Medidas: Largo 2,00 mt, profundidad: 70 cms, alto: 2 mt.
Con (8) Compartimientos (2 vertical-4 horizontal), cada compartimiento con (1)
entrepaño graduable. Laminas: Laterales y espaldar.
Incluye dos puertas, con cerradura de seguridad. Peso máximo que debe soportar cada compartimiento: 50 Kg.
UN 1,00
2.1.11 Estante metálico una cara - semipesado
medidas: Largo: 2,40 mt, profundidad 40cms, alto 2 mts
Cada cara con: (12) Compartimientos (3 vertical-4 horizontal), cada compartimiento con (1) entrepaño graduable.
Lamina: Laterales y espaldar. Peso máximo que debe soportar cada compartimiento: 30 Kg.
UN 6,00
2.1.12 Estante metálico una cara - semipesado (recibo material aduana) medidas: Largo: 1,60 mt, profundidad 80 cms, alto 2 mts
Con (8) Compartimientos (2 vertical-4 horizontal), cada compartimiento con (1) entrepaño graduable.
Laminas: Laterales y espaldar. Peso máximo que debe soportar cada compartimiento: 30 Kg.
UN 1,00
2.1.13 Estante metálico doble cara - semipesado.
medidas: Largo: 4,50 mt , profundidad: 80 cms, alto 2,5 mts con cuatro (4) compartimientos horizontales
Laminas: Laterales Peso máximo que debe soportar cada compartimiento: 30 Kg.
UN 4,00
2.1.14 Estante metálico - semipesado
medidas: Largo: 3,50 mt, profundidad 60 cms, alto 2,50 mts
Compartimientos: Treinta (30) (6 verticales-5 horizontales), Cada compartimiento con un (1) entrepaño graduable
Lamina: Laterales y espaldar. Peso a soportar cada compartimiento: 20 kg.
UN 1,00
2.1.15 Estante metálico - semipesado
medidas: Largo: 80 cms, profundidad : 65 cms, alto 1,60 mts Compartimientos: Cuatro (4 - horizontales)
Lamina: Laterales y espaldar. Peso a soportar cada compartimiento: 20 kg
UN 1,00
2.2 MESAS (SEMIPESADA) UND. CANT
2.2.1 Mesa metálica con superficie y entrepaños forrados en material resistente para tráfico pesado.
Medidas: largo 2 mt, ancho: 1 mt., alto 95 cms con dos entrepaños graduables. Estructura en tubo cuadrado de 2" * 2", lámina mesa calibre 12", lámina cuerpo calibre 16"
UN 1,00
2.2.2 Mesa metálica con superficie y entrepaños forrados en material resistente para tráfico pesado.
Medidas: largo 1,5 mt, ancho: 1 mt., alto 75 cms con dos entrepaños graduables, puertas y cerradura. Estructura en tubo cuadrado de 2" * 2", lámina mesa calibre 12", lámina cuerpo calibre 16"
UN 1,00
2.2.3 Mesa metálica con superficie y entrepaños forrados en material resistente para tráfico pesado.
Medidas: largo 1,5 mt, ancho: 1 mt, alto: 95 cms con dos entrepaños graduables. Estructura en tubo cuadrado de 2" * 2" , lámina mesa calibre 12", lámina cuerpo calibre 16".
UN 2,00
2.3 ESTANTERIA PESADA UND. CANT
2.3.1 Estante metálico una cara - PESADO (componentes con gran volumen, longitud y peso).
Medidas: largo: 7 mts, profundidad: 1,70 mt, alto: 2 mt
Compartimientos: Dos (2) (horizontales). Las bases de los entrepaños debe ser en
MADERA resistente al tráfico y peso. (Incluye anclaje a pared). Peso máximo cada compartimiento: 80-100 Kg.
UN 1,00
3.1 Mueble metálico organizador de herramientas con puertas y cerradura de seguridad. Medidas: Frente: 1 mt, profundidad: 50 cms, alto: 2 mts
Peso máximo que debe soportar cada compartimiento: 30 kg. Con (60) sesenta ganchos para colgar elementos, instalados en sus respectivos rieles de acuerdo a necesidades
UN 2,00
3.2 Mueble metálico (para elementos de seguridad). Medidas: Frente: 1 mt, profundidad: 50 cms, alto: 2 mts
Con Espaldar interno (organizar y colgar elementos como: cascos y arneses) con puertas y cerradura de seguridad. Peso máximo que debe soportar el organizador de pared: 50 Kg. Con (60) sesenta ganchos para colgar elementos, instalados en sus respectivos rieles.
UN 1,00
3.3 Mueble metálico (para eslingas).
Medidas: Frente: 1 mt, profundidad: 50 cms, alto: 2 mts Peso máximo que debe soportar la base: 80-100 kg.
Incluye sistema de amarre a pared y puertas con cerradura de seguridad. Con (60) ganchos para colgar elementos, instalados en sus respectivos rieles.
UN 1,00
3.4 Tablero organizador de herramientas en acrílico y/o estructura resistente (pvc, a sugerir).
Medidas: largo 4 mts, ancho: 1,20 mt (anclado a pared)
Peso máximo que debe soportar: 50-70 kg. Tablero en lámina perforada con (2) dos
puertas y seguro, con 200 ganchos de varios tamaños, peso superior al solicitado. UN 1,00
3.5 Base metálica (Gatos hidráulicos). forrada en material resistente para tráfico pesado y derrame de aceite hidráulico.
Medidas: largo: 1,50 ancho: 80 cms, alto: 15 cms (con 4 ruedas de poliuretano, dos de ellas con freno)
Peso a soportar: 100 kg. Estructura metálica con ángulo de 3 /16 * 3/8
UN 1,00
3.6 Mueble metálico (Almacenamiento láminas metálicas).
Medidas: largo: 3 mt, ancho: 80 cm, alto: 1,30 mt, incluye patas de 15 cms de alto. Armazon y/o estructura: En tubo cuadrante de 3 cms de diámetro aprox.
Divisiones internas: (6) en tubo cuadrante de 2 cms de diámetro aprox. (incluye viga de refuerzo horizontal y vertical en el armazon).
Única base y/o entrepaño: Con lámina que soporte aprox. 80-100 kg.
UN 1,00
4 ARCHIVADORES UND. CANT
4,1 Archivo rodante
Medidas: Alto: 2 mt, Ancho: seis (6) paneles con medidas (ver imagen adjunta) Longitud: 4,06 mt
Pasillos de circulación: 52 cms Profundidad: 0,96 mt
Panel uno (izquierdo): 0,47 mts, paneles medios: 0,89 mts, ultimo panel derecho: 0,47 mts
UN 1,00
5 SOPORTES METÁLICOS UND. CANT
5.1 Carro transportados cajas
Medidas: parte superior 1 mts x 60 cms, 98cms de altura UN 1,00
3. Las cantidades arriba mencionadas para este ítem, deberán tener inmerso en su valor mano de obra del personal calificado, sin que esto genere costos adicionales para SATENA.
4. Las cantidades por ítem son estimadas, por lo que SATENA no se obliga a contratar cantidades máximas y mínimas.
IV. PERSONAL MÍNIMO REQUERIDO
El proponente deberá aportar las HOJAS DE VIDA con los respectivos soportes que
avalen la experiencia y el perfil educativo del personal mínimo requerido por SATENA. Lo
anterior, con el fin de acreditar que cuenta con la totalidad del personal mínimo exigido en
cuanto a cantidades, perfiles y experiencia conforme a lo descrito en el siguiente cuadro:
CANTIDAD CARGO PERFIL EXPERIENCIA
1 Coordinador General
Arquitecto, ingeniero industrial, ingeniero civil y/o Administrador de
Empresas con experiencia en obras y adecuaciones del tipo a
contratar en el presente estudio previo y con conocimientos de los aspectos que deben implementarse en oficinas, locales o establecimientos comerciales en ciudad de Bogotá*.
1 año
3 Personal de obra
Personal que cuente con experiencia en desmonte, traslado, instalación y puesta en marcha de adecuaciones y mejoras a nivel de obra, como la requerida en el presente proceso.
1 año
c) La cantidad del personal podrá variar durante la ejecución del contrato. En el evento en que se presenten cambios en el personal inicialmente propuesto para la ejecución del contrato, EL CONTRATISTA seleccionado deberá solicitar autorización al supervisor del contrato, quien se reserva el derecho de aceptarlas o de solicitar su cambio. En todo caso, el personal que se pretenda cambiar deberá reunir iguales o mejores condiciones (de experiencia y formación académica) al inicialmente ofertado.
d) Nota: El personal requerido para la ejecución de la obra estará a cargo del CONTRATISTA, por lo que este deberá asumir los costos y riesgos que las actividades de sus empleados y contratistas conlleve.
* No obstante lo anterior, el Coordinador General, servirá de contacto entre la entidad y el contratista, teniendo previsto que deberá realizar funciones como: Estar en constante comunicación con el supervisor del contrato para las coordinaciones necesarias, contar con un conocimiento del cien por ciento (100%) del proyecto, tener conocimiento de las estructuras metálicas pesadas y semi-pesadas que la entidad instalará y las demás funciones que se requieran en la ejecución del proyecto.
