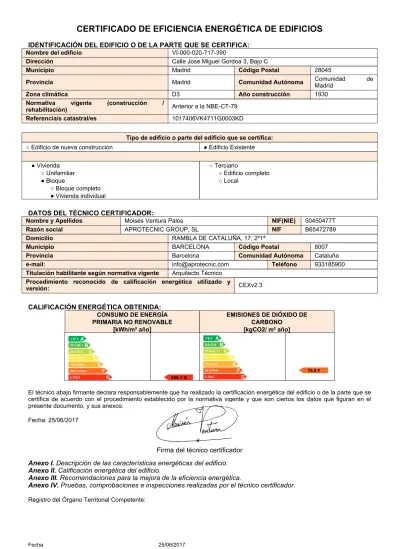

CERTIFICADO DE EFICIENCIA ENERGÉTICA DE EDIFICIOS

(1)

Fecha 25/06/2017

Ref. Catastral 1017406VK4711G0003KD Página 1 de 7

CERTIFICADO DE EFICIENCIA ENERGÉTICA DE EDIFICIOS

IDENTIFICACIÓN DEL EDIFICIO O DE LA PARTE QUE SE CERTIFICA:

Nombre del edificio VI-000-020-717-390

Dirección Calle Jose Miguel Gordoa 3, Bajo C

Municipio Madrid Código Postal 28045

Provincia Madrid Comunidad Autónoma Comunidad de

Madrid

Zona climática D3 Año construcción 1930

Normativa vigente (construcción /

rehabilitación) Anterior a la NBE-CT-79

Referencia/s catastral/es 1017406VK4711G0003KD

Tipo de edificio o parte del edificio que se certifica:

○ Edificio de nueva construcción ● Edificio Existente

● Vivienda ○ Terciario

○ Unifamiliar ○ Edificio completo

● Bloque ○ Local

○ Bloque completo ● Vivienda individual

DATOS DEL TÉCNICO CERTIFICADOR:

Nombre y Apellidos Moisés Ventura Palos NIF(NIE) 50450477T

Razón social APROTECNIC GROUP, SL NIF B65472789

Domicilio RAMBLA DE CATALUÑA, 17, 2º1ª

Municipio BARCELONA Código Postal 8007

Provincia Barcelona Comunidad Autónoma Cataluña

e-mail: [email protected] Teléfono 933185900

Titulación habilitante según normativa vigente Arquitecto Técnico Procedimiento reconocido de calificación energética utilizado y

versión: CEXv2.3

CALIFICACIÓN ENERGÉTICA OBTENIDA:

CONSUMO DE ENERGÍA EMISIONES DE DIÓXIDO DE

PRIMARIA NO RENOVABLE CARBONO

[kWh/m² año] [kgCO2/ m² año]

A < 37.1 B 37.1-60.1 C 60.1-93.2 D 93.2-143.3 E 143.3-298.1 F 298.1-336.8 400.1 G G ≥ 336.8 A < 8.4 B 8.4-13.6 C 13.6-21.1 D 21.1-32.4 E 32.4-66.3 76.8 F F 66.3-79.6 G ≥ 79.6

El técnico abajo firmante declara responsablemente que ha realizado la certificación energética del edificio o de la parte que se certifica de acuerdo con el procedimiento establecido por la normativa vigente y que son ciertos los datos que figuran en el presente documento, y sus anexos:

Fecha: 25/06/2017

Firma del técnico certificador

Anexo I. Descripción de las características energéticas del edificio.

Anexo II. Calificación energética del edificio.

Anexo III. Recomendaciones para la mejora de la eficiencia energética.

Anexo IV. Pruebas, comprobaciones e inspecciones realizadas por el técnico certificador.

Registro del Órgano Territorial Competente:

(2)

Fecha 25/06/2017

ANEXO I

DESCRIPCIÓN DE LAS CARACTERÍSTICAS ENERGÉTICAS DEL EDIFICIO

En este apartado se describen las características energéticas del edificio, envolvente térmica, instalaciones, condiciones de funcionamiento y ocupación y demás datos utilizados para obtener la calificación energética del edificio.

1. SUPERFICIE, IMAGEN Y SITUACIÓN

Superficie habitable [m²] 43.8

Imagen del edificio Plano de situación

2. ENVOLVENTE TÉRMICA

Cerramientos opacos

Nombre Tipo Superficie_[m²] Transmitancia_[W/m²·K] Modo de obtención

Muro de fachada Sureste

_Fachada

_12.78

_2.38

_{Por defecto}

Muro de fachada Noroeste

_Fachada

_10.71

_2.38

_{Por defecto}

Suelo con terreno

_Suelo

_43.8

_1.00

_{Por defecto}

Huecos y lucernarios

Nombre Tipo Superficie_[m²] Transmitancia_[W/m²·K] Factor_solar obtención.Modo de Transmitancia

Modo de obtención. Factor solar

V1

Hueco

1.53

3.97

0.56 Estimado

Estimado

V2

Hueco

1.27

3.97

0.56 Estimado

Estimado

V3 y V5

Hueco

4.32

3.97

0.37 Estimado

Estimado

(3)

Fecha 25/06/2017

3. INSTALACIONES TÉRMICAS

Generadores de calefacción

Nombre Tipo _{nominal [kW]}Potencia _{Estacional [%]}Rendimiento _EnergíaTipo de _obtenciónModo de

TOTALES

Calefacción

Generadores de refrigeración

TOTALES

Refrigeración

Instalaciones de Agua Caliente Sanitaria

Demanda diaria de ACS a 60° (litros/día)

112.0

Equipo ACS

_{Efecto Joule}

100.0

Electricidad

_Estimado

(4)

Fecha 25/06/2017

ANEXO II

CALIFICACIÓN ENERGÉTICA DEL EDIFICIO

Zona climática D3 Uso Residencial

1. CALIFICACIÓN ENERGÉTICA DEL EDIFICIO EN EMISIONES

INDICADOR GLOBAL INDICADORES PARCIALES

A < 8.4 B 8.4-13.6 C 13.6-21.1 D 21.1-32.4 E 32.4-66.3 76.8 F F 66.3-79.6 G ≥ 79.6 CALEFACCIÓN ACS

Emisiones

calefacción

[kgCO2/m² año]

E

Emisiones ACS

[kgCO2/m² año]

_G 45.36 29.00 REFRIGERACIÓN ILUMINACIÓN

Emisiones globales [kgCO2/m² año]

Emisiones

refrigeración

[kgCO2/m² año]

C

Emisiones

iluminación

[kgCO2/m² año]

-2.49

-La calificación global del edificio se expresa en términos de dióxido de carbono liberado a la atmósfera como consecuencia del consumo energético del mismo.

kgCO2/m² año kgCO2/año

Emisiones CO2 por consumo eléctrico

31.49 1379.32

Emisiones CO2 por otros combustibles

45.36 1986.61

2. CALIFICACIÓN ENERGÉTICA DEL EDIFICIO EN CONSUMO DE ENERGÍA PRIMARIA NO RENOVABLE

Por energía primaria no renovable se entiende la energía consumida por el edificio procedente de fuentes no renovables que no ha sufrido ningún proceso de conversión o transformación.

INDICADOR GLOBAL INDICADORES PARCIALES

A < 37.1 B 37.1-60.1 C 60.1-93.2 D 93.2-143.3 E 143.3-298.1 F 298.1-336.8 400.1 G G ≥ 336.8 CALEFACCIÓN ACS

Energía primaria

calefacción

[kWh/m²año]

E

Energía primaria

ACS

[kWh/m² año]

G 214.18 171.17 REFRIGERACIÓN ILUMINACIÓN

Consumo global de energía primaria no renovable

[kWh/m² año]

Energía primaria

refrigeración

[kWh/m² año]

D

Energía primaria

iluminación

[kWh/m²año]

-14.73

-3. CALIFICACIÓN PARCIAL DE LA DEMANDA ENERGÉTICA DE CALEFACCIÓN Y REFRIGERACIÓN

La demanda energética de calefacción y refrigeración es la energía necesaria para mantener las condiciones internas de confort del edificio.

DEMANDA DE CALEFACCIÓN DEMANDA DE REFRIGERACIÓN

A < 11.7 B 11.7-27.0 C 27.0-48.7 D 48.7-81.6 E 81.6-144.1 F 144.1-157.1 165.6 G G ≥ 157.1 A < 5.5 B 5.5-8.9 C 8.9-13.9 15.1 D D 13.9-21.3 E 21.3-26.3 F 26.3-32.4 G ≥ 32.4

Demanda de calefacción [kWh/m² año]

Demanda de refrigeración [kWh/m² año]

El indicador global es resultado de la suma de los indicadores parciales más el valor del indicador para consumos auxiliares, si los hubiera (sólo ed. terciarios, ventilación, bombeo, etc…). La energía eléctrica autoconsumida se descuenta únicamente del indicador global, no así de los valores parciales

(5)

Fecha 25/06/2017

ANEXO III

RECOMENDACIONES PARA LA MEJORA DE LA EFICIENCIA ENERGÉTICA

Trasdosado interior y sustitución de ventanas.

CALIFICACIÓN ENERGÉTICA GLOBAL

CALIFICACIONES ENERGÉTICAS PARCIALES DEMANDA DE CALEFACCIÓN

[kWh/m² año] DEMANDA DE REFRIGERACIÓN[kWh/m² año]

A < 11.7 B 11.7-27.0 C 27.0-48.7 D 48.7-81.6 132.1 E E 81.6-144.1 F 144.1-157.1 G ≥ 157.1 A < 5.5 7.3 B B 5.5-8.9 C 8.9-13.9 D 13.9-21.3 E 21.3-26.3 F 26.3-32.4 G ≥ 32.4

ANÁLISIS TÉCNICO

Indicador

Calefacción Refrigeración ACS Iluminación Total

Valor ahorro respecto a la situación original Valor ahorro respecto a la situación original Valor ahorro respecto a la situación original Valor ahorro respecto a la situación original Valor ahorro respecto a la situación original Consumo Energía final

[kWh/m² año] 143.62 20.2% 3.66 51.4% 87.60 0.0% - -% 234.88 14.6% Consumo Energía primaria no renovable [kWh/m² año] 170.9 1 E 20.2% 7.15 B 51.4% 171.1 7 G 0.0% - - -% 349.2 3 G 12.7% Emisiones de CO2 [kgCO2/m² año] 36.19 E 20.2% 1.21 A 51.4% 29.00 G 0.0% - - -% 66.40 F 13.6% Demanda [kWh/m² año] 132.1 3 E 20.2% 7.32 B 51.4%

Nota: Los indicadores energéticos anteriores están calculados en base a coeficientes estándar de operación y funcionamiento del edificio, por lo que solo son válidos a efectos de su calificación energética. Para el análisis económico de las medidas de ahorro y eficiencia energética, el técnico certificador deberá utilizar las condiciones reales y datos históricos de consumo del edificio.

DESCRIPCIÓN DE LA MEDIDA DE MEJORA

Características de la medida (modelo de equipos, materiales, parámetros característicos ) Coste estimado de la medida

2329.98 €

(6)

Fecha 25/06/2017

Instalación de bomba de calor de alta eficiencia energética

A < 37.1 B 37.1-60.1 C 60.1-93.2 D 93.2-143.3 262.9 E E 143.3-298.1 F 298.1-336.8 G ≥ 336.8 A < 8.4 B 8.4-13.6 C 13.6-21.1 D 21.1-32.4 44.5 E E 32.4-66.3 F 66.3-79.6 G ≥ 79.6

CALIFICACIONES ENERGÉTICAS PARCIALES DEMANDA DE CALEFACCIÓN

[kWh/m² año] DEMANDA DE REFRIGERACIÓN[kWh/m² año]

A < 11.7 B 11.7-27.0 C 27.0-48.7 D 48.7-81.6 E 81.6-144.1 F 144.1-157.1 165.6 G G ≥ 157.1 A < 5.5 B 5.5-8.9 C 8.9-13.9 15.1 D D 13.9-21.3 E 21.3-26.3 F 26.3-32.4 G ≥ 32.4

ANÁLISIS TÉCNICO

Indicador

[kWh/m² año] 39.43 78.1% 7.54 0.0% 87.60 0.0% - -% 134.57 51.1% Consumo Energía primaria no renovable [kWh/m² año] 77.04 D 64.0% 14.73 D 0.0% 171.1 7 G 0.0% - - -% 262.9 4 E 34.3% Emisiones de CO2 [kgCO2/m² año] 13.05 C 71.2% 2.49 C 0.0% 29.00 G 0.0% - - -% 44.54 E 42.0% Demanda [kWh/m² año] 165.5 9 G 0.0% 15.08 D 0.0%

Nota: Los indicadores energéticos anteriores están calculados en base a coeficientes estándar de operación y funcionamiento del edificio, por lo que solo son válidos a efectos de su calificación energética. Para el análisis económico de las medidas de ahorro y eficiencia energética, el técnico certificador deberá utilizar las condiciones reales y datos históricos de consumo del edificio.

DESCRIPCIÓN DE LA MEDIDA DE MEJORA

2300.0 €

(7)

Fecha 25/06/2017

ANEXO IV

PRUEBAS, COMPROBACIONES E INSPECCIONES REALIZADAS POR EL

TÉCNICO CERTIFICADOR

Se describen a continuación las pruebas, comprobaciones e inspecciones llevadas a cabo por el técnico certificador durante el proceso de toma de datos y de calificación de la eficiencia energética del edificio, con la finalidad de establecer la conformidad de la información de partida contenida en el certificado de eficiencia energética.

Fecha de realización de la visita del técnico certificador

02/06/2017

COMENTARIOS DEL TÉCNICO CERTIFICADOR

Se realiza la visita al inmueble objeto de certificación energética.

En dicha visita se obtuvieron las medidas necesarias para el cálculo de la superficie habitable.

Además se realizó un estudio exhaustivo de los huecos, de las calidades de estos, de sus posibles puentes térmicos y de la composición de los cerramientos (No se realizan catas ni pruebas destructivas que dañen los paramentos y que obliguen a posteriores gastos de reparación de los mismos).

También se elabora una toma de datos de las instalaciones y equipos generadores de ACS (dicho equipo se encuentra en proceso de instalación en el momento en que se realiza la visita al inmueble).

Se ha realizado un estudio de los conjuntos de mejora, por el que se dan una serie de medidas que llevarán a un menor consumo energético del inmueble.

Aun así se recomienda realizar una auditoría energética donde se estudie en profundidad los diferentes parámetros derivados de la misma.

DOCUMENTACION ADJUNTA

Se adjunta al presente informe la siguiente documentación: 1 PLANO DE DISTRIBUCIÓN DEL INMUEBLE

2 REPORTAJE FOTOGRÁFICO 3 FICHAS TÉCNICAS

(8)

Certificaciones Energéticas de Edificios Existentes

Anejo – Documentación Adjunta

Calle José Miguel Gordoa 3, Bajo C 28045 – Madrid - Madrid

(9)

Certificado de Eficiencia Energética de Edificios Existentes Anejo – Documentación Adjunta Calle José Miguel Gordoa 3, Bajo C 28045 – Madrid - Madrid

APROTECNIC

Página2 de 5

(10)

APROTECNIC

Página3 de 5

(11)

APROTECNIC

Página4 de 5

3 FICHAS TÉCNICAS

(12)

APROTECNIC

Página5 de 5

(13)

IDENTIFICACIÓN

CatastralRef. 1017406VK4711G0003KD

Versión informe asociado

25/06/2017

Id. Mejora

Programa y_versión CEXv2.3 Fecha 25/06/2017

Informe descriptivo de la medida de mejora

DENOMINACIÓN DE LA MEDIDA DE MEJORA

Trasdosado interior y sustitución de ventanas.

DESCRIPCIÓN DE LA MEDIDA DE MEJORA

2329.98 €

Otros datos de interés

CALIFICACIONES ENERGÉTICAS PARCIALES

[kWh/ m² año] [kWh/m² año] A < 11.7 B 11.7-27.0 C 27.0-48.7 D 48.7-81.6 132.13 E E 81.6-144.1 F 144.1-157.1 G ≥ 157.1 A < 5.5 7.32 B B 5.5-8.9 C 8.9-13.9 D 13.9-21.3 E 21.3-26.3 F 26.3-32.4 G ≥ 32.4

(14)

IDENTIFICACIÓN

25/06/2017

Id. Mejora

ANÁLISIS TÉCNICO

Indicador

[kWh/m² año] 143.62 20.2% 3.66 51.4% 87.60 0.0% - -% 234.88 14.6% Consumo Energía primaria no renovable [kWh/m² año] 170.9 1 E 20.2% 7.15 B 51.4% 171.1 7 G 0.0% --% 349.2 3 G 12.7% Emisiones de CO2 [kgCO2/m² año] 36.19 E 20.2% 1.21 A 51.4% 29.00 G 0.0% - _- -% 66.40 F 13.6% Demanda [kWh/m² año] 132.1 3 E 20.2% 7.32 B 51.4% ENVOLVENTE TÉRMICA Cerramientos opacos

Nombre Tipo Superficie

actual [m²] Transmitancia actual [W/m² K] Superficie post mejora [m²] Transmitancia post mejora [W/m² K]

Muro de fachada Sureste Fachada 12.78 2.38 12.78 0.21

Muro de fachada Noroeste Fachada 10.71 2.38 10.71 0.21

Suelo con terreno Suelo 43.80 1.00 43.80 1.00

Huecos y lucernarios Nombre Tipo Superfic ie actual [m²] Transmitan cia actual del hueco[W/m² K] Transmitanci a actual del vidrio[W/m² K] Superficie post mejora [m²] Transmitanci a post mejora [W/m² K] Transmitanci a post mejora del vidrio [W/m² K] V1 Hueco 1.53 3.97 3.30 1.53 1.42 1.40 V2 Hueco 1.27 3.97 3.30 1.27 1.42 1.40 V3 y V5 Hueco 4.32 3.97 3.30 4.32 1.42 1.40 V4 Hueco 0.48 4.02 3.30 0.48 1.42 1.40

(15)

IDENTIFICACIÓN

25/06/2017

Id. Mejora

INSTALACIONES TÉRMICAS Generadores de calefacción Nombre Tipo Potencia nominal Rendi-miento Estacional Estimació n Energía Consumi

da anual Tipo post_mejora

Potencia nominal post mejora Rendimient o estacional post mejora Estimació n Energía Consumi da anual Post mejora Energía anual ahorrada

[kW] [%] [kWh/m²año] [kW] [%] [kWh/m²año] [kWh/m²año]

TOTALES Generadores de refrigeración Nombre Tipo Potencia nominal Rendi-miento Estacional Estimació n Energía Consumi

TOTALES - - - -

-Instalaciones de Agua Caliente Sanitaria

Nombre Tipo Potencia nominal Rendi-miento Estacional Estimació n Energía Consumi

Equipo ACS Efecto Joule 100.0% - Efecto Joule 100.0% -

(16)

-IDENTIFICACIÓN

25/06/2017

Id. Mejora

Informe descriptivo de la medida de mejora

DENOMINACIÓN DE LA MEDIDA DE MEJORA

Instalación de bomba de calor de alta eficiencia energética

DESCRIPCIÓN DE LA MEDIDA DE MEJORA

2300.0 €

Otros datos de interés

A < 37.1 B 37.1-60.1 C 60.1-93.2 D 93.2-143.3 262.94 E E 143.3-298.1 F 298.1-336.8 G ≥ 336.8 A < 8.4 B 8.4-13.6 C 13.6-21.1 D 21.1-32.4 44.54 E E 32.4-66.3 F 66.3-79.6 G ≥ 79.6

CALIFICACIONES ENERGÉTICAS PARCIALES

[kWh/ m² año] [kWh/m² año] A < 11.7 B 11.7-27.0 C 27.0-48.7 D 48.7-81.6 E 81.6-144.1 F 144.1-157.1 165.59 G G ≥ 157.1 A < 5.5 B 5.5-8.9 C 8.9-13.9 15.08 D D 13.9-21.3 E 21.3-26.3 F 26.3-32.4 G ≥ 32.4

(17)

IDENTIFICACIÓN

25/06/2017

Id. Mejora

ANÁLISIS TÉCNICO

Indicador

[kWh/m² año] 39.43 78.1% 7.54 0.0% 87.60 0.0% - -% 134.57 51.1% Consumo Energía primaria no renovable [kWh/m² año] 77.04 D 64.0% 14.73 D 0.0% 171.1 7 G 0.0% --% 262.9 4 E 34.3% Emisiones de CO2 [kgCO2/m² año] 13.05 C 71.2% 2.49 C 0.0% 29.00 G 0.0% - _- -% 44.54 E 42.0% Demanda [kWh/m² año] 165.5 9 G 0.0% 15.08 D 0.0% ENVOLVENTE TÉRMICA Cerramientos opacos

Nombre Tipo Superficie

actual [m²] Transmitancia actual [W/m² K] Superficie post mejora [m²] Transmitancia post mejora [W/m² K]

Muro de fachada Sureste Fachada 12.78 2.38 12.78 2.38

Muro de fachada Noroeste Fachada 10.71 2.38 10.71 2.38

Suelo con terreno Suelo 43.80 1.00 43.80 1.00

Huecos y lucernarios Nombre Tipo Superfic ie actual [m²] Transmitan cia actual del hueco[W/m² K] Transmitanci a actual del vidrio[W/m² K] Superficie post mejora [m²] Transmitanci a post mejora [W/m² K] Transmitanci a post mejora del vidrio [W/m² K] V1 Hueco 1.53 3.97 3.30 1.53 3.97 3.30 V2 Hueco 1.27 3.97 3.30 1.27 3.97 3.30 V3 y V5 Hueco 4.32 3.97 3.30 4.32 3.97 3.30 V4 Hueco 0.48 4.02 3.30 0.48 4.02 3.30

(18)

IDENTIFICACIÓN

25/06/2017

Id. Mejora

INSTALACIONES TÉRMICAS Generadores de calefacción Nombre Tipo Potencia nominal Rendi-miento Estacional Estimació n Energía Consumi

Nueva instalación calefacción - - - -Bomba de Calor 420.0% - -TOTALES Generadores de refrigeración Nombre Tipo Potencia nominal Rendi-miento Estacional Estimació n Energía Consumi

TOTALES - - - -

-Instalaciones de Agua Caliente Sanitaria

Nombre Tipo Potencia nominal Rendi-miento Estacional Estimació n Energía Consumi

Equipo ACS Efecto Joule 100.0% - Efecto Joule 100.0% -
