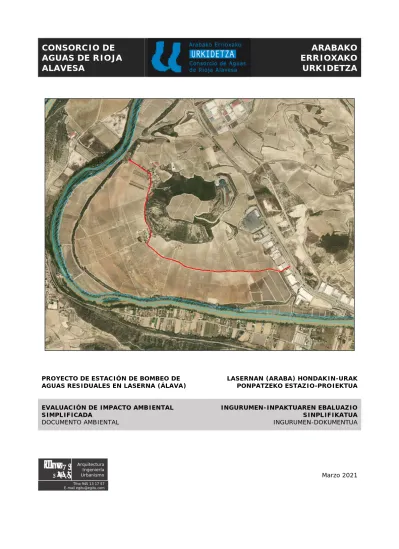

ALAVESA URKIDETZA
PROYECTO DE ESTACIÓN DE BOMBEO DE
AGUAS RESIDUALES EN LASERNA (ÁLAVA) LASERNAN (ARABA) HONDAKIN-URAK PONPATZEKO ESTAZIO-PROIEKTUA
EVALUACIÓN DE IMPACTO AMBIENTAL SIMPLIFICADA
DOCUMENTO AMBIENTAL
INGURUMEN-INPAKTUAREN EBALUAZIO SINPLIFIKATUA INGURUMEN-DOKUMENTUA
e GITU
Arquitectura Ingeniería UrbanismoS.L.P. Marzo 2021
Tfno 945 13 17 57 E-mail [email protected]
ÍNDICE
CAPÍTULO I. MOTIVACIÓN DE LA APLICACIÓN DEL PROCEDIMIENTO DE EVALUACIÓN
DE IMPACTO AMBIENTAL SIMPLIFICADA ... 5
I.1. INTRODUCCIÓN Y ANTECEDENTES ... 5
I.2. MOTIVACIÓN DE LA EVALUACIÓN DE IMPACTO AMBIENTAL SIMPLIFICADA ... 5
I.3. CONTENIDO ... 6
I.4. TRAMITACIÓN ... 6
CAPÍTULO II. UBICACIÓN, DEFINICIÓN Y CARACTERÍSTICAS Y DEL PROYECTO ... 7
II.1. UBICACIÓN DEL PROYECTO ... 7
II.2. DEFINICIÓN Y CARACTERÍSTICAS DEL PROYECTO ... 7
II.3. INVENTARIO AMBIENTAL y CONOCIMIENTO DEL MEDIO ... 13
II.3.1. Medio Atmosférico ... 13
II.3.2. Medio Físico ... 15
II.3.3. Medio Biótico... 19
II.4. USOS DEL SUELO ... 22
II.5. PAISAJE ... 24
II.6. ASPECTOS RELEVANTES DEL MEDIO ... 24
II.6.1. Red Natura 2000 ... 24
II.6.2. Espacios de interés natural de las DOT ... 26
II.6.3. Corredores Ecológicos ... 26
II.6.4. Paisajes Singulares y Sobresalientes ... 27
II.7. PATRIMONIO CULTURAL, RUTAS E ITINERARIOS VERDES ... 27
II.8. RIESGOS AMBIENTALES ... 28
II.9. SERVICIOS ECOSISTÉMICOS ... 29
CAPÍTULO III. ALTERNATIVAS ESTUDIADAS Y SOLUCIÓN ADOPTADA ... 30
III.1. ESTUDIO DE ALTERNATIVAS ... 30
III.1.1. Alternativa 0 o de no actuación ... 30
III.1.2. Alternativa 1 – Ejecución de una nueva depuradora en el emplazamiento actual ... 30
III.1.3. Alternativa 2 – Ejecución de un bombeo de residuales y conducción de los vertidos a la EDAR del P.I. de Casablanca ... 30
III.2. JUSTIFICACIÓN DE LA SOLUCIÓN ADOPTADA ... 31
CAPÍTULO IV. EVALUACIÓN DE LOS EFECTOS DEL PROYECTO ... 32
IV.1. ACTUACIONES DEL PROYECTO E IMPACTOS... 32
IV.1.1. Actuaciones del Proyecto durante la fase obras e identificación de impactos ... 32
IV.1.2. Actuaciones del Proyecto durante la fase explotación e identificación de impactos ... 32
IV.2. ELEMENTOS DEL MEDIO SUSCEPTIBLES DE SER IMPACTADOS Y AFECCIONES ... 33
IV.3. METODOLOGÍA DE CARACTERIZACIÓN Y CALIFICACIÓN DE LOS IMPACTOS ... 34
IV.4. DESCRIPCIÓN, CARACTERIZACIÓN Y CALIFICACIÓN DE LOS IMPACTOS ... 35
IV.4.1. Impactos sobre la Geología y Geomorfología ... 35
IV.4.2. Impactos sobre la Edafología ... 36
IV.4.3. Impactos sobre la Hidrología e Hidrogeología ... 36
IV.4.4. Impactos sobre el Medio Atmosférico ... 37
IV.4.6. Impactos sobre la Fauna ... 39
IV.4.7. Impactos sobre Espacios Protegidos ... 40
IV.4.8. Impactos sobre el Paisaje ... 40
IV.4.9. Impactos sobre el Medio Socioeconómico ... 41
IV.4.10. Impactos sobre el Patrimonio Cultural ... 42
IV.4.11. Impactos sobre los Riesgos Ambientales ... 42
IV.4.12. Resumen de Impactos ... 43
CAPÍTULO V. MEDIDAS PARA LA INTEGRACIÓN AMBIENTAL DEL PROYECTO ... 44
V.1. INTRODUCCIÓN ... 44
V.2. BUENAS PRÁCTICAS ORGANIZATIVAS GENERALES ... 44
V.3. MEDIDAS PROTECTORAS GENERALES ... 45
V.3.1. Medidas destinadas a la protección de los Suelos y de la Red Hidrográfica ... 45
V.3.2. Medidas destinadas a la protección de la Fauna... 46
V.3.3. Medidas destinadas a la protección de la Vegetación/Hábitats ... 47
V.3.4. Medidas destinadas a la prevención de la Contaminación Atmosférica, Ruidos y Vibraciones ... 48
V.3.5. Medidas destinadas a la gestión de los Residuos ... 50
V.3.6. Medidas destinadas a la Restauración e Integración paisajística ... 51
V.4. MEDIDAS PROTECTORAS, CORRECTORAS Y COMPENSATORIAS ESPECÍFICAS ... 53
V.5. PRESUPUESTO RESTAURACIÓN Y VIGILANCIA AMBIENTAL ... 56
CAPÍTULO VI. PLAN DE SEGUIMIENTO AMBIENTAL ... 57
VI.1. OBJETO ... 57
VI.2. INDICADORES Y PROGRAMACIÓN ... 57
VI.3. ASESORÍA AMBIENTAL ... 60
CAPÍTULO VII. DOCUMENTACIÓN GRÁFICA ... 61
CAPÍTULO I. MOTIVACIÓN DE LA APLICACIÓN DEL PROCEDIMIENTO DE EVALUACIÓN DE IMPACTO AMBIENTAL SIMPLIFICADA
I.1. INTRODUCCIÓN Y ANTECEDENTES
La red de saneamiento de aguas residuales de Laserna es tipo unitario y conduce los vertidos hasta una fosa séptica de tres compartimentos situada en la zona este de su casco urbano. A su vez, a esta fosa, también se conducen los vertidos generados en la bodega Contino, situada en la zona sur del casco urbano de Laserna, a unos 600 m. de distancia, y que son enviados mediante un bombeo.
Dicha fosa séptica, se encuentra aviejada por el paso del tiempo y carece de capacidad para tratar los vertidos adecuadamente y cumplir con los requisitos actuales de la Confederación Hidrográfica del Ebro.
Por otro lado, el Polígono Industrial Casablanca, cuenta con una estación depuradora de aguas residuales que tiene una capacidad de tratamiento de 1.296 m3/día, que en la actualidad está trabajando a menos del 50% de sus posibilidades.
Por todo lo anteriormente expuesto, el Consorcio de Aguas de Rioja Alavesa, encargado de la gestión y explotación de las infraestructuras de agua potable y saneamiento del municipio de Laguardia, incluyendo las de la localidad de Laserna y del Polígono Industrial Casablanca, entro otros, con el ánimo de unificar los puntos de depuración y mejorar la calidad de los vertidos encarga la redacción del PROYECTO CONSTRUCTIVO DE ESTACIÓN DE BOMBEO DE AGUAS RESIDUALES EN LA LOCALIDAD DE LASERNA (ARABA/ÁLAVA).
I.2. MOTIVACIÓN DE LA EVALUACIÓN DE IMPACTO AMBIENTAL SIMPLIFICADA El PROYECTO CONSTRUCTIVO DE ESTACIÓN DE BOMBEO DE AGUAS RESIDUALES EN LA LOCALIDAD DE LASERNA (ARABA/ÁLAVA) queda incluido entre los casos especificados en el Anexo I, apartado c) “Lista de obras o actividades sometidas al procedimiento de evaluación simplificada de impacto ambiental”, subapartado 2.7 – “Instalaciones de transporte de aguas residuales de la red primaria”
de la Ley 3/1998, de 27 de febrero, General de Protección del Medio Ambiente del País Vasco, por lo que su tramitación queda a sometida al procedimiento de Evaluación de Impacto Ambiental Simplificada.
A tal efecto habrá de darse cumplimiento al procedimiento definido en la Ley 21/2013, de 9 de diciembre, de Evaluación Ambiental, en sus artículos 45, 46, 47 y 48.
I.3. CONTENIDO
De acuerdo al artículo 45 de la Ley 21/2013, de 9 de diciembre, de evaluación ambiental, el Documento Ambiental tendrá el siguiente contenido:
a) La motivación de la aplicación del procedimiento de evaluación de impacto ambiental simplificada.
b) La definición, características y ubicación del proyecto.
c) Una exposición de las principales alternativas estudiadas y una justificación de las principales razones de la solución adoptada, teniendo en cuenta los efectos ambientales.
d) Una descripción de los aspectos medioambientales que puedan verse afectados de manera significativa por el proyecto.
e) Una evaluación de los efectos previsibles directos o indirectos, acumulativos y sinérgicos del proyecto sobre la población, la salud humana, la flora, la fauna, la biodiversidad, el suelo, el aire, el agua, los factores climáticos, el cambio climático, el paisaje, los bienes materiales, incluido el patrimonio cultural, y la interacción entre todos los factores mencionados, durante las fases de ejecución, explotación y en su caso durante la demolición o abandono del proyecto. Cuando el proyecto pueda afectar directa o indirectamente a los espacios Red Natura 2000 se incluirá un apartado específico para la evaluación de sus repercusiones en el lugar, teniendo en cuenta los objetivos de conservación del espacio.
f) Identificación, descripción, análisis y si procede, cuantificación de los efectos esperados sobre los factores enumerados en la letra e), derivados de la vulnerabilidad del proyecto ante riesgos de accidentes graves o de catástrofes, sobre el riesgo de que se produzcan dichos accidentes o catástrofes, y sobre los probables efectos adversos significativos sobre el medio ambiente, en caso de ocurrencia de los mismos, o bien informe justificativo sobre la no aplicación de este apartado al proyecto
g) Las medidas que permitan prevenir, reducir y compensar y, en la medida de lo posible, corregir, cualquier efecto negativo relevante en el medio ambiente de la ejecución del proyecto.
h) La forma de realizar el seguimiento que garantice el cumplimiento de las indicaciones y medidas protectoras y correctoras contenidas en el documento ambiental.
I.4. TRAMITACIÓN
De acuerdo a la Sección 2ª, Capítulo II, Título II de la Ley 21/2013, de 9 de diciembre, de evaluación ambiental, se llevará a cabo la siguiente tramitación:
1. El promotor presentará ante el órgano sustantivo, junto con la documentación exigida por la legislación sectorial, una solicitud de inicio de la evaluación de impacto ambiental simplificada, acompañada del Documento Ambiental.
2. El órgano sustantivo remitirá al órgano ambiental la solicitud de inicio y el Documento Ambiental.
3. El órgano ambiental consultará a las Administraciones públicas afectadas y a las personas interesadas, poniendo a su disposición el Documento Ambiental del proyecto, que deberán pronunciarse en el plazo máximo de 30 días desde la recepción de la solicitud de informe.
4. El órgano ambiental formulará el Informe de Impacto Ambiental en el plazo de 3 meses contados desde la recepción de la solicitud de inicio y de los documentos que la deben acompañar.
5. El informe de impacto ambiental se remitirá para su publicación en el plazo de 15 días al Boletín Oficial o diario oficial correspondiente, sin perjuicio de su publicación en la sede electrónica del órgano ambiental.
6. El órgano sustantivo, en el plazo de 15 días desde que adopte la decisión de autorizar o denegar el proyecto, remitirá al Boletín Oficial del Estado o diario oficial correspondiente, para su publicación, un extracto del contenido de dicha decisión.
7. Asimismo, publicará en su sede electrónica la decisión sobre la autorización o denegación del proyecto y una referencia al Boletín Oficial o diario oficial correspondiente en el que se publicó el informe de impacto ambiental.
CAPÍTULO II. UBICACIÓN, DEFINICIÓN Y CARACTERÍSTICAS Y DEL PROYECTO
II.1. UBICACIÓN DEL PROYECTO
El ámbito de actuación del proyecto se ubica al sur del término municipal de Laguardia en la Comarca de la Rioja Alavesa, en un terreno situado entre la carretera A-124 y el meandro del río Ebro, afectando a un trazado cuyo origen es el emplazamiento actual de la fosa séptica de la localidad de Laserna, coordenadas X:540.317 / Y:4.705.731 - UTM 30N (ETRS89), y se dirige a través de caminos rurales y las calles de la localidad de Laserna hasta conectar a la red de saneamiento del Polígono Industrial de Casablanca, punto conexión coordenadas X:541.959 / Y:4.704.643 - UTM 30N (ETRS89).
II.2. DEFINICIÓN Y CARACTERÍSTICAS DEL PROYECTO
El objeto del proyecto es la definición de las obras necesarias para conducir las aguas residuales que en la actualidad son tratadas por la fosa séptica de la localidad de Laserna, a la red de saneamiento de aguas residuales del Polígono Industrial Casablanca, para ser tratadas en la EDAR existente en el mismo.
Constará de las siguientes actuaciones:
Condicionantes previos
Entre los condicionantes previos para dar respuesta a la alternativa elegida de trasladar las aguas residuales a la EDAR del Polígono Industrial Casablanca, se determinó preferente el de afectar al menor número de terrenos privados posible, por lo que en primer lugar se estudiaron diferentes trazados y en segundo lugar los perfiles longitudinales de cada uno de ellos.
A respecto de esto, el emplazamiento de la EDAR se dispone en una pequeña meseta que únicamente cuenta con acceso desde el propio polígono industrial situado al norte de la misma, describiendo con su delimitación sur una diferencia de nivel de unos 7 m de altura, por lo que el nuevo colector a ejecutar se debía conectar a la red de saneamiento de aguas residuales del Polígono Industrial, dado que no existe otro acceso posible a la EDAR.
El punto elegido para conectar a la red de saneamiento de aguas residuales del polígono industrial de Casablanca fue en las inmediaciones de la calle La Paz conectada con el camino agrícola procedente de la localidad de Laserna.
A la vista de lo anterior, la solución proyectada consistió en la ejecución de un bombeo de las aguas residuales en el emplazamiento de la fosa séptica actual, dado que en dicho punto es donde confluyen tanto los vertidos generados en la propia localidad, como las aguas procedentes de la bodega Contino.
Tras el bombeo, se ejecutará una impulsión hasta la red de saneamiento de aguas residuales del Polígono Industrial Casablanca, discurriendo íntegramente a través de caminos agrícolas, incluidos en el Registro de Caminos de Diputación Foral de Álava, y un tramo intermedio por las calles del casco
FOSA SÉPTICA LASERNA Zt = 402,70 m.
EDAR P.I. Casablanca Zt = 587,99 m.
PUNTO ENTRONQUE Camino Agrícola con c/La Paz P.I. Casablanca
Zt = 402,00 m.
Infraestructuras Proyectadas
Para una descripción más detallada de cada una de las infraestructuras proyectadas, se describe cada una de ellas por separado:
ESTACIÓN DE BOMBEO DE AGUAS RESIDUALES (E.B.A.R.): Obra Civil
Se proyecta la ejecución de una EBAR en el actual emplazamiento de la fosa séptica de Laserna, que será demolida
El bombeo estará conformado por un depósito de bombeo y una caseta de llaves, en la que también se alojará el armario eléctrico, conformados por estructura de hormigón HA-35/P/20/Qc-IIIc, armado con barras de acero electrosoldables B 500 S.
El pozo de bombeo tendrá unas dimensiones interiores de 3x3 m. en planta y una altura de 4,15 m., situándose la generatriz inferior del colector de entrada de agua a la cota -2,30 m. La losa de cimentación del bombeo contará con unas dimensiones de 4,80x4,80x040 m. y los paramentos verticales tendrán un espesor de 40 cm. La losa superior del pozo de bombeo contará con un espesor de 30 cm.
La caseta de llaves contará con unas dimensiones interiores de 2,50 x3,20 m. Lo losa inferior se situará a una profundidad de -0,90 m. con respecto al umbral de entrada. La losa de cimentación de la caseta estará contará con un espesor de 0,40 m., los paramentos verticales serán de 0,30 m. de espesor y la losa de la cubierta de 0,20 m., contando con aleros de 0,50 m. de proyección horizontal en todo el perímetro.
La fachada exterior de la caseta de llaves contará con un recubrimiento de mortero monocapa y sobre la cubierta se dispondrá teja cerámica. Contará con una puerta de acero galvanizado en celosía, así como dos ventanas situadas en la misma fachada similares, con el fin de que existe ventilación en la misma. En la fachada que da al pozo de bombeo, se dispondrá una cristalera de pavés de vidrio de 20x20x10 m para iluminar con luz natural el interior.
Para salvar el desnivel existente entre el umbral de entrada a la caseta de válvulas y el foso en el que se alojan estas, se ha proyectado la colocación de un tramex de PRFV con acabado arenado antideslizante.
En el pozo de bombeo se ha proyectado la colocación de tapas de acero inoxidable con apertura asistida.
En la fachada este de la caseta de válvulas, la situada junto al pozo de bombeo, se proyecta la colocación de una viga carril para el alojamiento de un polipasto para la extracción de las bombas para su mantenimiento y conservación.
Perimetralmente al bombeo de aguas residuales, y hasta el acceso desde el camino agrícola, se proyecta la pavimentación mediante el extendido de una base granular de 15 cm de espesor de zahorra artificial ZA-25, compactada hasta alcanzar el 98% del máximo porcentaje obtenido mediante el ensayo Proctor Modificado y una solera de 15 cm de espesor, de hormigón HA-25/P/20/IIa, armada con mallazo electrosoldado B 500 T, 15.15.6 y tratamiento superficial semipulido a máquina.
Todo el conjunto se protegerá con una malla de simple torsión plastificada en color verde y de 2,00 m de altura y se dispondrá una puerta de malla soldada, de 4,00 m de anchura y de dos hojas.
ESTACIÓN DE BOMBEO DE AGUAS RESIDUALES (E.B.A.R.): Equipos
En el interior del pozo de bombeo se ha proyectado la instalación de tres bombas sumergibles capaz de elevar un caudal de 12 l/seg a una altura de 40 m.c.a.
En la entrada del agua residual al pozo de bombeo se ha proyectado la instalación de un triturador de 300 mm de diámetro para un caudal máximo de 429 m3/hora, máximo caudal que puede circular a través de un tubo de PVC de 315 mm. de diámetro exterior y la pendiente de 1%, que es el del actualmente existente.
En el interior de la caseta de llaves, las tuberías serán de acero inoxidable AISI 304, de 80, 100 y 150 mm de diámetro exterior y un espesor de 3,05 mm.
Cada salida de bomba contará con una válvula antirretorno, una válvula de seccionamiento y un carrete de desmontaje de acero inoxidable.
Además, se dispondrá un contador electromagnético Siemens de 150 mm de diámetro.
En el interior de la caseta de llaves también se ubicarán el armario de mando del triturador y del bombeo, así como del telemando.
ESTACIÓN DE BOMBEO DE AGUAS RESIDUALES (E.B.A.R.): Acometidas
Para el correcto funcionamiento de la EBAR se le dotará de las siguientes acometidas de saneamiento de aguas residuales, agua potable y electricidad.
Saneamiento aguas residuales
La red de saneamiento de aguas residuales se conectará a la red existente aguas arriba de la fosa séptica y mediante un nuevo colector de PVC de 315 mm de diámetro exterior se desviará hasta el nuevo punto de acometida al pozo de bombeo.
Además, se renovará parte del colector emisario existente situado aguas abajo de la fosa séptica actual, mediante un tubo de PVC de 315 mm de diámetro exterior.
Los nuevos colectores de saneamiento de aguas residuales estarán conformados por tubo de PVC tipo teja, SN-4, con junta de unión elástica y de 315 mm de diámetro exterior.
En los cambios de alineación, en los entronques de dos colectores y como máximo cada cincuenta metros lineales se dispondrán pozos de registro para limpieza e inspección de los colectores. Los pozos de registro serán estancos, estarán conformados por anillos prefabricados de hormigón dispuestos sobre solera de hormigón HA-25/P/20/IIa, y contarán con tapa de fundición dúctil tipo Rexess D-400 con la serigrafía “Saneamiento” en bilingüe.
Los tubulares de la red de saneamiento habrán de ir alojados en una zanja a las profundidades indicadas en los perfiles longitudinales. Los tubos se alojarán sobre lecho de gravillín de 10 cm. y recubrimiento
En su trazado por zonas pavimentadas habrá de reforzarse la tubería con zahorra artificial ZA-40, extendida en tongadas de 30 cm. de espesor hasta alcanzar la rasante de los viales y compactada hasta alcanzar el 98% del máximo porcentaje obtenido mediante el ensayo Proctor Normal.
En su trazado por fincas de cultivo, la zanja se rellanará con material seleccionado procedente de la excavación y exento de piedras, siendo la capa superior de tierra vegetal.
Agua potable
Se proyecta la ejecución de una nueva acometida de agua potable, desde la red actualmente en la zona este del casco urbano de Laserna.
La acometida se realizará con collarín de toma de fundición dúctil en red general, tubería de polietileno de baja densidad de 63 mm. de diámetro exterior y 10 atmósferas de presión nominal, válvula de seccionamiento con revestimiento de niploy en suelo, en arqueta cuadrada de hormigón en masa HM- 20 con tapa de fundición dúctil de 40x40 cm con serigrafía y posterior armario en fachada, donde se alojará un contador de 13,50 mm. bañado en glicerina, con válvulas de seccionamiento y válvulas antirretorno y filtro.
La red de distribución en el interior del recinto de la EBAR estará conformada por tubería de polietileno de baja densidad de 40 mm de diámetro exterior y 10 atmósferas de presión nominal y se dotará de una toma al interior de la caseta de válvulas y a una boca de riego modelo Vitoria. La tubería se alojará en zanja de 1,20 m. de profundidad media y con un ancho en fondo del diámetro del tubular más 0,30 m. Se colocará sobre cama de arena de 10 cm. de espesor y recubrimiento en riñones y sobre la generatriz superior hasta 15 cm.
En su trazado por zonas pavimentadas la zanja se rellenará con zahorra artificial ZA-40, extendida en tongadas de 30 cm. de espesor y compactada hasta alcanzar el 98% del máximo porcentaje obtenido mediante el ensayo Proctor Modificado.
Electricidad
El suministro de energía eléctrica a le nueva EBAR se realizará desde el poste de la red aérea de electricidad en baja, situado junto a la misma.
Se ha proyectado la instalación de cable 3x240+1x150 mm2 Al. RV 0,6/1 kV., formada por: conductor de aluminio con aislamiento en polietileno reticulado y cubierta de PVC.
El armario de contadores se dispondrá en muro de bloque prefabricado de hormigón 40.20.20 color crema a ejecutar, junto con el del agua potable. Bajo el armario de contadores, en el exterior, se dispondrá una arqueta tipo AG-M3-T3.
La canalización exterior de electricidad y que pasará a ser de IBERDROLA se ejecutará con dos tuberías TPC de 160 mm de diámetro exterior, envueltas en dado de hormigón en masa HM-15 y relleno de zanja con ZA-40, extendida y compactada hasta alcanzar el 98% del máximo porcentaje obtenido mediante el ensayo Proctor Modificado.
En el interior de la instalación, las canalizaciones estarán conformadas por tuberías TPC de 160 mm de diámetro exterior. Dichos tubos se dispondrán envueltos en dado de hormigón en masa HM-15, el resto de la zanja se rellanará con zahorra artificial ZA-40, extendida y compactada en tongadas de 30 cm. de espesor y compactada hasta alcanzar el 98% del máximo porcentaje obtenido mediante el ensayo Proctor Modificado.
Las arquetas de registro serán de 50x50 cm, con resistencia C-250.
IMPULSIÓN DE AGUAS RESIDUALES
La impulsión de aguas residuales está conformada por tubería de fundición dúctil de 150 mm de diámetro interior que discurrirán íntegramente bajo caminos agrícolas y calles del casco urbano de Laserna, hasta entroncar con la red de saneamiento existente bajo la calle La Paz del Polígono Industrial.
Se instalarán válvulas de ventosa en los puntos altos y válvulas de descarga en los puntos bajos, en sus correspondientes pozos de registro prefabricados, con tapa de fundición dúctil D-400 con la serigrafía correspondiente, para control de llenado y vaciado de los tubulares y evacuación de aire y purga del mismo en presión.
La tubería se alojará en zanja a las profundidades indicadas en los perfiles longitudinales y con un ancho en fondo del diámetro del tubular más 0,30 m. Se colocará sobre cama de arena de 10 cm. de espesor y recubrimiento en riñones y sobre la generatriz superior hasta 15 cm.
En su trazado por zonas pavimentadas la zanja se rellenará con zahorra artificial ZA-40, extendida en tongadas de 30 cm. de espesor y compactado hasta alcanzar el 98% del máximo porcentaje obtenido mediante el ensayo Proctor Modificado.
RED DE AGUA POTABLE
Se proyecta la renovación de la acometida de agua potable actualmente existente a la Bodega Contino desde la red del casco urbano de Laserna, la cual existe en la actualidad y cuenta con numerosas fugas visibles en el pavimento debido a sus continuas reparaciones.
Se proyecta la colocación de una tubería de polietileno de alta densidad, 75 mm de diámetro exterior y 10 atmósferas de presión nominal. Todos los manguitos de unión serán electrosoldables.
Se instalará válvulas de ventosa trifuncionales de 1” en los puntos altos y válvulas de descarga en los puntos bajos, en sus correspondientes pozos de registro prefabricados, con tapa de fundición dúctil tipo Rexess D-400, con la serigrafía correspondiente, para control de llenado y vaciado de los tubulares y evacuación de aire y purga del mismo en presión.
La tubería se alojará en zanja compartida con la red de impulsión de aguas residuales, siempre por encima de esta y a 1,20 m. de profundidad media y con un ancho en fondo del diámetro del tubular más 0,30 m. Se colocará sobre cama de arena de 10 cm. de espesor y recubrimiento en riñones y sobre la generatriz superior hasta 15 cm.
En su trazado por zonas pavimentadas la zanja se rellenará con zahorra artificial ZA-40, extendida en tongadas de 30 cm. de espesor y compactada hasta alcanzar el 98% del máximo porcentaje obtenido mediante el ensayo Proctor Modificado.
REPOSICIÓN DE PAVIMENTOS
Se prevé la reposición de los pavimentos afectados por la apertura de las zanjas, siendo los tratamientos previstos los que se exponen a continuación.
En los caminos agrícolas, el tratamiento de reposición del pavimento será:
• Sobre el ancho de zanja:
o 60 Kg/m2 de áridos calizos 18/25 mm
o 3,00 kg/m2 de emulsión catiónica C65B2 TRG o 20 Kg/m2 de áridos calizos 06/12 mm
o 2,00 kg/m2 de emulsión catiónica C65B2 TRG o 10 Kg/m2 de áridos ofíticos 06/02 mm
• Sobre el total del ancho de los caminos:
o 60 Kg/m2 de áridos calizos 18/25 mm
o 3,00 kg/m2 de emulsión catiónica C65B2 TRG o 20 Kg/m2 de áridos calizos 06/12 mm
o 2,00 kg/m2 de emulsión catiónica C65B2 TRG o 10 Kg/m2 de áridos ofíticos 06/02 mm o 2,50 kg/m2 de emulsión catiónica C65B2 TRG o 5 kg/m2 de áridos ofíticos 04/02 mm
En las calles del casco urbano de Laserna, en el tramo en que se encuentran pavimentadas mediante solera de hormigón con acabado impreso, el tratamiento proyectado estará conformado por el extendido sobre la zanja de una losa de 15 cm de espesor de hormigón HA-25/P20/IIa, armada con mallazo electrosoldado B 500 T, 15.15.6 y tratamiento superficial impreso.
En el tramo en que se encuentran pavimentadas con aglomerado asfáltico en caliente, la reposición del pavimento se realizará mediante el extendido de una losa de hormigón en masa HM-20 de 15 cm de espesor y 0,06 m de aglomerado asfáltico en caliente, tipo AC16 surf 50/70 D (D-12), árido ofítico.
RESTAURACION PAISAJISTICA
El emplazamiento de la nueva EBAR se encuentra situado en el mismo lugar en el que se sitúa la actual fosa séptica que será demolida. Junto a esta, existe una pequeña área de esparcimiento con mesas y una pequeña cabaña.
Se ha previsto que en todo el entorno de la EBAR se extienda un manto de tierra vegetal y se lleve a cabo la siembra de mezcla de semillas de especies cespitosas gramíneas y leguminosas adecuadas, hierba y la plantación de arbustos y árboles que integren la nueva infraestructura en el entorno en el que se encuentra.
II.3. INVENTARIO AMBIENTAL y CONOCIMIENTO DEL MEDIO
II.3.1. Medio Atmosférico Clima
La Rioja Alavesa es la comarca más continentalizada de la CAPV y, por lo tanto, la menos influida por el efecto del mar Cantábrico. Se incluye en la región climática del Sur del País Vasco, en la zona de la depresión del Ebro, donde cabe enfatizar los efectos orográficos de la Sierra de Cantabria. En rasgos generales la comarca se caracteriza por un tipo de clima continental mediterráneo o submediterráneo en el límite con el mediterráneo, como un hábitat climatológicamente homogéneo, donde la Sierra de Cantabria juega un papel determinante ya que forma una barrera natural que impide la penetración de los vientos fríos y húmedos del Norte y Noroeste, protegiéndola de las influencias cantábricas. Más pormenorizadamente, podríamos definir dos subzonas correspondientes a los pisos bioclimáticos asociados a la altitud y la influencia de la Sierra de Cantabria.
Al Norte, un sector subhúmedo fresco propio del piso supramediterráneo subhúmedo correspondiente a la franja de terreno situada entre los 600 y los 750 m., cuya proximidad a la sierra y su mayor altitud determina que las temperaturas de esta zona sean frescas y más bajas que las tierras al Sur. Esta zona recibe de manera debilitada los frentes húmedos del Noroeste y las precipitaciones también son mayores que las tierras bajas. Al Sur, donde localizamos el ámbito de actuación, en cotas inferiores donde la orografía es menos acentuada y la influencia mediterránea es mayor, se da un sector seco propio del piso mesomediterráneo. Las temperaturas tienden a igualarse con las del Valle del Ebro, superiores a las del sector subhúmedo fresco, y existe mayor diferencia entre las temperaturas de verano y de
La Red Vasca de Meteorología de Gobierno Vasco tiene establecida una red de estaciones meteorológicas en la CAPV. De entre ellas, se ha dispuesto la información dela estación C060 – Páganos, a una altitud de 577 m. (X:532790,826 / Y:4711872,767), dentro de la zona climatológica del eje del Ebro.
Se recogen los principales datos meteorológicos de la estación Páganos en el periodo 2014-2018:
2014 2015 2016 2017 2018 MEDIA
Precipitación acumulada (l/m2) 518,1 544,7 469,6 413,8 538,0 496,84
Precipitación máxima en un día (l/m2) 26,4 38,5 29,0 30,5 25,8 30,04
Días de precipitación 150 109 128 103 141 126,2
Temperatura media (ºC) 13,1 12,8 12,6 13,2 12,3 12,8
Temperatura máxima media (ºC) 18,4 18,1 17,9 16,7 17,4 17,7
Temperatura mínima media (ºC) 8,5 8,1 8,0 8 7,9 8,1
Días de helada 12 28 15 29 29 22,6
Humedad media diaria (%) 70 71,1 72,6 69,4 72,3 71,08
Irradiación media diaria (mj/m2) 14,1 14,4 14,2 15 14,2 14,38
Fuente: Euskalmet
Asimismo, recogemos la observación de dichos parámetros a lo largo de los meses del año 2018 para conocer la evolución anual de los diferentes parámetros:
Precipitación
Acumulada (l/m2) Tª Media
(ºC) Tª Máxima Media
(ºC) Tª Mínima
Media (ºC) Días Helada Humedad Media Diaria
(%)
Irradiación Media Diaria
(MJ/m2)
Enero 58 6 9,4 2,8 7 78,6 6,4
Febrero 22,6 3,8 7 0,8 14 74,8 8,4
Marzo 44,5 7,1 11,4 3,6 2 68,2 13,9
Abril 95,9 11,3 16,2 7,2 0 70,6 21,4
Mayo 47,5 13,5 19 8,2 0 69,7 21,9
Junio 37,4 18,1 24,1 12,6 0 68,9 22,7
Julio 59,4 20,9 27,6 15,5 0 70,6 24,8
Agosto 0 21,1 28,4 14,6 0 63,7 20,8
Septiembre 35,5 19,1 26,2 13,3 0 69,4 16,3
Octubre 41,8 12,3 17,7 7,9 0 73,4 11,4
Noviembre 67,2 8,4 12,1 5,2 0 80,2 6,4
Diciembre 28,2 6,3 10 2,7 6 78,7 4,9
Fuente: Euskalmet
Se representan gráficamente los datos de la tabla:
Respecto a los vientos y sus intensidades:
Calidad del Aire
La evaluación de la calidad del aire es el proceso por el que se valora unos determinados niveles de contaminantes en el aire ambiente. En el territorio vasco se aborda diariamente a través del ÍNDICE DE LA CALIDAD DEL AIRE (ICA) en el que se valora el estado de la calidad del aire con una categoría definida según un rango de concentración. En la actualidad se recoge mediante el índice europeo que muestra la situación en materia de calidad del aire a nivel de cada estación, basándose en 5 contaminantes: partículas en suspensión (PM2,5 y PM10), ozono troposférico (O3), dióxido de nitrógeno (NO2) y dióxido de azufre (SO2). Los rangos establecidos para los niveles de calidad del aire para cada contaminante son:
Teniendo en cuenta la ubicación del área de estudio, la estación de la red más cercana es la situada en Elciego, a aproximadamente 8,5 Km. de distancia del ámbito de actuación.
A fecha de redacción de la presente documentación, el Índice de Calidad del Aire es Muy Bueno o Muy Bueno, atendiendo al gráfico de porcentajes ICA del total de días computados (https://www.ingurumena.ejgv.euskadi.eus).
Con carácter particular en el entorno del ámbito de actuación se determinan como fuentes potenciales de emisión de contaminantes a la atmósfera a una gravera al otro lado del río Ebro en la CA de la Rioja, los polígonos industriales de Casablanca y Carrascal, y la carretera A-124, además de la localidad de Laserna y la presencia de bodegas.
Ruido
Se considera ruido ambiental al producido por los focos de ruido presentes en el medio exterior o aquéllos que inciden en receptores sensibles al ruido debido a una propagación del sonido por el medio exterior. Desde este punto de vista, los principales focos de ruido son las infraestructuras del transporte, las actividades económicas (industriales y agroganaderas) y los originados en el medio urbano, amén de otros menos relevantes por su incidencia o reciente aparición.
En el caso del ámbito de actuación, se determinan las mismas fuentes que en punto anterior.
II.3.2. Medio Físico Geología y litología
La Rioja Alavesa se encuentra limitada al norte por la Sierra de Cantabria, macizo montañoso con cumbres que rondan entre los 1.200-1.400 m. de altitud, cuyo proceso orogénico de formación coincidió con el hundimiento al Sur del macizo del Ebro, lo que propició la entrada de un brazo de mar que abarcó lo que hoy día se conoce como el Valle del Ebro.
A finales del período Secundario y a principios del Terciario, los materiales generados por la erosión fueron depositándose y rellenando el lago marino interior hasta su desaparición por completo a finales del Terciario, apareciendo en su lugar el río Ebro. Concretamente, la Cuenca del Ebro es una gran fosa rellena por sedimentos del Mioceno con más de 4.000 m. de espesor.
En el ámbito de actuación queda emplazado a una altitud de 390-400 m. entre el límite de la Depresión del Ebro, ocupado por arcillas y limos pardo amarillentos en alternancia con areniscas y calizas arenosas en finas capas del Mioceno, y los materiales del Cuaternario de la margen izquierda del río sobre la terraza conformada por gravas, arenas, limos, arcillas con cantos aislados de caliche y materia orgánica.
Atendiendo a las tipologías de los materiales sin tener en cuenta la edad, el ámbito queda emplazado sobre materiales conformando depósitos superficiales y detríticos alternantes.
En el ámbito de estudio se determinan como Área de Interés Geológico al «Sistema de terrazas del Ebro y principales afluentes».
Relieve, Geomorfología y Exposición
El mapa de hipsometrías de Laguardia y, con carácter general, del conjunto de la Comarca de La Rioja Alavesa, muestra una graduación altitudinal norte-sur, correspondiendo en el norte con la Sierra de Cantabria, con máximas de 1.300-1.400 m., y en el sur con las terrazas del río Ebro, con cotas de 300- 400 m.
En este caso, el ámbito de actuación se dispone sobre las terrazas del río Ebro entorno a las cotas 420- 400 m.
Se determinan condicionantes geomorfológicas derivadas de la dinámica fluvial, emplazándose buena parte de la nueva conducción sobre una terraza aluvial de río Ebro.
Como consecuencia de los procesos geodinámicos de alteración del sustrato, se definen unos espesores del regolito de 0-0,5 m. en las litologías de detritos alternantes, siendo de 4-5 m. en los depósitos aluviales.
El mapa de exposiciones determina la posición de una superficie respecto a los puntos cardinales. En este caso, la ubicación abierta del trazado le otorga una exposición a todos los vientos, salvo la zona próxima a Laserna que se dispone expuesto al Oeste con la protección que le da la denominada Cima la Mesa.
Suelos. Edafología
Comprende la parte superior del regolito compuesto por una sucesión de capas horizontales originadas del conjunto de procesos físico-químicos y biológicos de meteorización que han actuado sobre la roca madre.
Atendiendo a la clasificación mundial de los suelos del U.S.D.A. (Soil Taxonomy), los suelos del ámbito de actuación se categorizan dentro del grupo tipo Inceptisoles-Entisoles.
Los Entisoles son suelos muy poco evolucionados, siendo el orden de suelos con más baja evolución.
Sus propiedades están ampliamente determinadas por el material original. De los horizontes diagnósticos solo presentan aquellos que se originan fácilmente. Casi siempre con horizonte diagnostico ócrico y sólo algunos con hístico y con álbico (desarrollados a partir de arenas). Su perfil es: hor. A + hor. C (en algunas ocasiones existe hor. B, pero sin que tenga el suficiente desarrollo como para poder ser horizonte diagnóstico). Su escaso desarrollo puede ser debido a erosión muy intensa, aportes continuos (aluviones y coluviones recientes) y degradación por el laboreo exhaustivo puede conducir a la destrucción total del suelo. Los Inceptisoles son suelos poco evolucionados, más que los Entisoles, pero menos que la mayoría de los otros órdenes. Se definen como suelos que presentan baja (o incluso media) evolución. Su perfil típico es con perfil A (B) estructural C. Como horizontes diagnósticos pueden presentar de los epipedones cualquiera, aunque generalmente se trata de ócrico y también de úmbrico;
o de los subsuperficiales, el horizonte típico de este orden es el cámbico (clasificación de la FAO en el Grupo de Cambisoles), acompañado a veces del cálcico (no pueden tener ni argíllico, ni espódico, ni óxico).
Hidrogeología e hidrología subterránea
El ámbito de actuación queda emplazado sobre el Dominio Hidrogeológico de la Cuenca del Ebro comprendiendo la zona con areniscas del Mioceno de baja permeabilidad por porosidad, y la zona de los depósitos aluviales (terraza) de alta permeabilidad por porosidad incluyéndose dentro de la masa de agua subterránea del Cuaternario de Laguardia de muy escasa entidad.
La recarga de ambos sectores se produce por infiltración de las precipitaciones en los afloramientos permeables y la descarga se realiza hacia el río.
A tener de lo descrito, la vulnerabilidad de acuíferos del emplazamiento, función de la permeabilidad de los materiales presentes, de la existencia de nivel freático y de la calificación como áreas vertientes a zonas de recarga de acuíferos, se caracteriza como muy baja y media.
Hidrografía
La actuación queda emplazada en la zona drenante a Río Ebro de la Cuenca de Laserna de la Unidad Hidrológica del Ebro.
No se constatan elementos singulares de la red hidrográfica directamente afectados por el trazado del presente proyecto, localizándose la zona más próxima al río Ebro, el emplazamiento de la antigua foso donde se construirá la EBAR, a una distancia aproximada de 100 m.
II.3.3. Medio Biótico Vegetación
El emplazamiento queda incluido dentro del piso bioclimático mesomediterráneo (Mediterráneo pluviestacional oceánico; Supramediterráneo inf.; Seco sup.). En la imagen que acompañamos de distribución de las principales series de vegetación climatófilas y temporihigrófila, se constata el dominio en la comarca de la Rioja Alavesa de la serie riojano-aragonesa mesomediterránea de los bosques de encinas rotundifolias (Querco rotundifoliae sigmetum).
Su estrato arbóreo está dominado por Quercus rotundifolia, participando además algunos otros árboles o arbolillos mediterráneos como Pinus halepensis, Juniperis oxycedrus o Juniperus phoenicea, los cuales solo alcanzan representación relevante en aclarados de bosques a causa de una perturbación. Este carrascal es muy pobre en especies, apenas Rubia peregrina, representando a un raquítico elemento lianoide, más Lonicera implexa, Rhamnus alaternus o Ruscus aculeatus conforman la flora forestal y subforestal de este bosque. Los ejemplos que subsisten de esta vegetación están muy clareados y son muy pequeños y por ello hay, como consecuencia del efecto de borde, una entrada muy notable de plantas del matorral circundante, que llegan a constituir un verdadero sotobosque en las modestas manchas de estos carrascales: Brachypodium retusum, Cistus albidus, Genista scorpius, Rosmarinus officinalis y Sedum sediforme, componen lo principal de este elemento.
Ya en las márgenes del río Ebro, esta serie queda sustituída por la geoserie edafohigrófila.
Asi pues, tal y como se recoge en el Mapa de series de vegetación potencial de la CAPV 1:50.0000 (año 2006), sobre el ámbito de actuación se establecería un carrascal mediterráneo seco. Corresponde con la etapa más madura de la vegetación en el dominio de la encina carrasca, que se amolda a condiciones de sequedad tanto atmosférica como edáfica. Las especies características de esta vegetación potencial son: Quercus ilex subsp. rotundifolia, Quercus faginea, Quercus coccifera, Crataegus monogyna, Juniperus communis, Rhamnus alaternus, Rosmarinus officinalis, Erica scoparia, Juniperus oxicedrus, Juniperus phoenicea, Erica vagans y Genista hispanica subsp. occidentales.
Tal y como se grafia en la imagen inferior correspondiente con el Mapa de vegetación de la CAPV 1:10.000 (año 2007), el emplazamiento se dispone sobre una zona de predominio del viñedo y zonas urbanas.
En un examen con más detalle del emplazamiento, se distinguen las siguientes formaciones:
• Zona destinada a la nueva EBAR en la que se encuentra actualmente la fosa séptica: ocupada por vegetación herbácea con especies nitrófilas y subnitrófilas (Avena, Bromus, Sinapis alba, etc.). Destacan dos ejemplares arbóreos, sauce y coscoja, un que deberán ser eliminados.
• El trazado de la red de saneamiento hasta su conexión con el polígono industrial que se realiza siempre por caminos rurales y calles de la localidad de Laserna hasta conectar con la red del polígono industrial.
Reseñar la presencia en los bordes del camino, y específicamente en la longitud del camino colindante al Cerro la Mesa (coscojal de Laserna), de arbustos y matorrales mediterráneos naturales con coscojas, enebros, romeros, tomillos, aliagas, etc.
Por otra parte, señalar que en el ámbito de actuación del proyecto se citan las siguientes especies de flora incluida en el Catálogo Vasco de Especies Amenazadas:
• Cuadrícula UTM 1x1 Km WN4004: Crupina vulgaris, Velezia rigida, Carduus tenuiflorus, Micropyrum tenellum, Eragrostis cilianensis, Valerianella pumila, Arabis párvula, Roemeria hybrida, Haplophyllum linifolium y Valerianella discoidea.
• Cuadrícula UTM 1x1 Km WN4104: Serratula pinnatifida, Bifora testiculata, Euphorbia sulcata, Camelina microcarpa y Hypecoum pendulum.
Y de ellas las siguientes incluídas en la Lista Roja de la flora vascular de la CAPV:
• Cuadrícula UTM 1x1 Km WN4004: Haplophyllum linifolium.
Asimismo, tal y como se grafía en la imagen que acompañamos, próximo al ámbito de actuación se delimitan algunas de las Áreas de recuperación de esta especie de flora incluida en el Catálogo Vasco de Especies Amenazadas.
Biotopos y Fauna
El biotopo dominante en el ámbito de actuación se compone de viñedos, quedando la vegetación natural restringida a retazos de vegetación original y sus series de sustitución ocupando los taludes conformados entre las distintas terrazas del río Ebro, y entorno al Cerro la Mesa (coscojal de Laserna). Reseñar también la proximidad del río Ebro y su reducido extracto arbóreo de vegetación de ribera.
De entre el conjunto de especies de fauna potencialmente existentes, recogemos aquellas con Áreas de Distribución Natural en el ámbito de actuación y su entorno más próximo:
• Zonas de Distribución Preferente (Hábitats que cumplen ampliamente los requerimientos de las especies):
o Reptil: Culebra bastarda (Malpolon monspessulanus), Culebra de escalera (Rhinechis scalaris, antes Elaphe scalaris), Lagarto ocelado (Timon lepidus).
o Aves: Pájaro moscón (Remiz pendulinus), Avión zapador (Riparia riparia), Pico menor (Dendrocopos minor),
o Mamíferos: Visón europeo (Mustela lutreola)
o Peces: Zaparta (Squalius pyrenaicus/cephalus), Blenio (Salaria fluviatilis), Lamperhuela (Cobitis calderoni).
• Puntos Sensibles Distorsionados (Enclaves de mínima extensión o localización precisa que representan un lugar de sensibilidad extrema por contener elementos de interés para la persistencia de las especies. Se trata de nidos, colonias, áreas nucleares del territorio, charcas de reproducción o refugios, cuya pérdida o deterioro supondría un hecho negativo y grave para
• Áreas de Interés Especial (Enclaves para las especies relativamente pequeños y bien delimitados que se caracterizan por su elevada importancia para su conservación y/o muestren una fragilidad acusada ante posibles perturbaciones. Por tanto, tienen una mayor sensibilidad que las zonas de distribución preferente y los puntos sensibles distorsionados):
o Reptil: Culebra bastarda (Malpolon monspessulanus), Lagarto ocelado (Timon lepidus), Culebra de escalera (Rhinechis scalaris, antes Elaphe scalaris).
o Aves: Avetorillo (Ixobrychus minutus), Garza imperial (Ardea purpurea), Avión zapador (Riparia riparia),
o Mamíferos: Nutria (Lutra lutra), Visón europeo (Mustela lutreola) o Peces: Lamperhuela (Cobitis calderoni).
De las especies referidas y de otras con potencial presencia, recogemos la catalogación de su protección:
Especie Especies
Amenazadas PV D 167/1996
Especies Amenazadas Nacionales RD 139/11
Directiva Aves 79/409/CE
97/49/CE
Convenio de Berna 82/72/CE
Convenio de Bonn 82/461/CE
Reglamento CITES RD 1739/97
Avetorrilo R - I II - -
Avión zapador V - - II - -
Blenio PE V - III - -
Culebra bastarda IE - - III - -
Culebra de
escalera IE - - III - -
Garza imperial R IE I II - -
Lagarto ocelado IE - - III - -
Lamprehuela PE - - III - -
Murciélago de
Bechstein PE V - II II -
Nutria PE - II, IV II - I
Pájaro moscón IE IE - II - -
Pico menor IE - - II - -
Visón europeo PE II II, IV II - -
II.4. USOS DEL SUELO
El ámbito del proyecto corresponde con un suelo ya destinado una infraestucturas de saneamiento, es el caso de la EBAR que será ubicará donde la fosa séptica a eliminar, y red viaria (caminos y calles), en el caso de la conducción del saneamiento hasta el polígono industrial.
En cuanto al perímetro y entorno del ámbito de actuación está preferentemente ocupado por cultivos de viñedos, por el núcleo urbano de Laserna y el Polígono Industrial de Casablanca. Además se dispone el Cerro la Mesa ocupado en su mayor parte por el Coscojar de Laserna, y, algo más alejado, el rio Ebro.
Conforme al PTS Agroforestal de la CAPV, casi la totalidad de la actuación se desarrolla sobre suelo categorizado como Agroganadero: Alto valor estrategico, salvo la zonas que atraviesan el núcleo de Laserna y el emplzamiento de la EBAR. No obstante, se incide en que todo el trazado de la conducción de aguas residuales se llevará a cabo por red viaria.
Por otra parte, las Normas Subsidiarias de Laguardia, aprobadas definitivamente según OF1273 de fecha 23/12/2002 y entrada en vigor publicada en el BOTHA nº88 de 2/08/2004, recoge y regula el ámbito de afección de la siguiente manera:
El terreno de la caseta del bombeo (EBAR), emplazamiento de la fosa séptica a eliminar, se dispone en el suelo no urbanizable de protección de zonas de interés agrícola, mientras que las tuberías de impulsión en el suelo no urbanizable de protección de zonas de interés agrícola, de protección de zonas forestales a restaurar y en el suelo urbano de Laserna o del Polígno Industrial.
No obstante, en este último caso, se insiste en que el trazado de la tubería discurrirá íntegramente a través de caminos agrícolas pertenecientes al registro de caminos de la Diputación Foral de Alava, o a través de las calles del casco urbano de Laserna. El número de registro de los caminos afectados es:
• 031-71.- Camino La Ribera del Marqués. Tramo EBAR-Casco urbano de Laserna
• 031-69.- Camino de Assa. Tramo casco urbano de Laserna – Polígono industrial Casablanca.
Por último, se ha constatado que en el ámbito de afección de las obras no se afecta a ninguna zona incluida en el Inventario de emplazamientos potencialmente contaminantes del suelo de la CAPV.
II.5. PAISAJE
El paisaje constituye la expresión espacial y polisensorial del medio que se presenta como elemento de calidad ambiental e histórico-cultural. Es el resultado de la acción e interacción de la geomorfología, el clima, la vegetación, la fauna, el agua, las alteraciones de tipo natural y las modificaciones antrópicas, tal como la percibe la población. La incorporación del paisaje en este estudio del medio físico se justifica por su carácter de síntesis de todos los elementos que son contemplados de forma aislada.
Para su descripción utilizaremos la caracterización del CATÁLOGO DEL PAISAJE del A. F. DE LAGUARDIA (RIOJA ALAVESA) que recoge el emplazamiento dentro de la UNIDAD DE PAISAJE COMPLEJO DE TERRAZAS DEL EBRO CON FUERTES TALUDES.
El relieve complejo es el principal rasgo diferenciador de la unidad;
destacan los potentes taludes y los cerros coronados por materiales duros de areniscas o depósitos cuaternarios, cubiertos a su vez por extensas parcelas regulares de viñedos, que llegan hasta la ribera del Ebro.
Predomina en el emplazamiento la textura de geometría regular de las parcelas del viñedo contrarrestando con las zonas naturalizadas de los taludes de las terrazas y cerros que aún se conservan importantes relictos de vegetación natural, principalmente coscojas (véase el coscojal de Laserna) pero también matorrales de romero y aulaga, y con la vegetación de la margen izquierda del río Ebro. Además se localiza la localidad de Laserna y el Polígono Industrial de Casablanca.
II.6. ASPECTOS RELEVANTES DEL MEDIO
II.6.1. Red Natura 2000
La Red Natura 2000 corresponde a la Red Ecológica a nivel europeo de zonas de especial conservación, originadas por la Directiva 92/43/CEE relativa a la conservación de los hábitats naturales y de la flora y fauna silvestres, que está compuesta por los lugares que albergan los tipos de hábitats naturales que se relacionan en el listado del Anexo I de la propia Directiva, y las especies de flora y fauna del Anexo II. También se integran las zonas de especial protección para las aves (ZEPA) que fueron objeto de una Directiva anterior, la Directiva 79/409/CEE.
En lo que respecta al presente proyecto, la zona donde se ubicará la estación del bombeo (EBAR), actual emplazamiento de la fosa séptica que se va a eliminar, queda incluida dentro de la Zona Periférica de Protección de la ZEC Río Ebro (ES2110008).
La Zona de Especial Conservación del Río Ebro (ES2110008) fue designada mediante el Decreto 35/2015, de 17 de marzo, por el que se designan Zonas Especiales de Conservación cinco ríos del Territorio Histórico de Álava, ubicándose en su Zona Periférica de Protección que abarca una banda de 100 m. medidos desde el límite exterior de la ZEC.
A este respecto, mediante el Acuerdo 122/2015, del Consejo de Diputados de 10 de marzo, se aprobó definitivamente el documento de “Directrices y medidas de gestión” para la conservación favorable y para evitar el deterioro de hábitats y alteraciones sobre las especies de cinco zonas especiales de conservación (ZEC) en ríos del Territorio Histórico de Álava, entre los que se localiza el Zadorra.
En lo que respecto a las Directrices y Medidas de Gestión de la ZEC ES2110008 Ebro ibaia/Río Ebro, se consideran las siguientes con potencial afección por el ámbito de actuación del presente proyecto:
• Respecto al Corredor Ecológico Fluvial:
Objetivo operativo 4: Impulsar la mejora de la calidad de las aguas y del estado ecológico de los ríos en el ámbito de la ZEC.
• Respecto al Visón europeo y Nutria:
Objetico operativo 2: Corregir los impactos sobre la especie en la ZEC.
• Respecto al Galápago leproso:
Objetico operativo 3: Mejorar las condiciones del hábitat de la especie en la ZEC.
• Respecto al Sapo de espuelas:
Objetico operativo 2: Mejorar las condiciones del hábitat de la especie en la ZEC.
• Respecto a la Comunidad Piscícola:
Objetico operativo 2: Mejorar las condiciones del hábitat para bermejuela, loina, blenio de río, zaparda y lamprehuela en la ZEC.
La Zona Periférica de Protección tiene el objeto cautelar fundamental de que aquellas actuaciones que puedan plantearse o realizarse en el futuro en dicho ámbito, y que no están contempladas por el planeamiento vigente, sean objeto de análisis y valoración desde el punto de vista de sus posibles efectos directos o indirectos sobre los hábitats y especies de la ZEC, previamente a su ejecución,
II.6.2. Espacios de interés natural de las DOT
Mediante el Decreto 128/2019, de 30 de julio, se aprobaron definitivamente las Directrices de Ordenación Territorial de la CAPV del País Vasco que revisaron y actualizaron el modelo territorial de las precedentes datadas en el año 1997.
Estas recogen en su apartado de Infraestructura Verde y servicios de los ecosistemas, a los denominados
“Otros espacios de interés natural multifuncionales” que los definen como una serie de espacios que, sin contar con una figura de protección, tienen valor ambiental, y se consideran importantes para garantizar la continuidad ecológica de los espacios protegidos.
En el ámbito de afección del presente proyecto se localiza al Coscojal de Laserna.
Se trata de bosque autóctono de coscoja (Quercus coccifera) bien conservado y con un papel muy significativo en una comarca tan alterada e intervenida como la de la Rioja Alavesa, por tratarse de zonas que favorecen el refugio y la conexión ecológica de numerosas especies de fauna.
II.6.3. Corredores Ecológicos
El establecimiento de la red de corredores ecológicos de la CAPV tiene como objetivo principal fomentar la conexión y la coherencia ecológica de la Red Natura 2000, como establece el artículo 10 de la Directiva 92/43/CEE del Consejo, relativa a la conservación de los hábitats naturales y de la fauna y flora silvestre. Concretamente fomenta la conexión de aquellos espacios Natura 2000 poseedores de hábitats y especies que sufren una fragmentación detectable a escala regional.
En el ámbito de actuación se determinan los siguientes (ver imagen):
• El río Ebro como tramo de interés conector fluvial de carácter regional (en azul).
• Área de Amortiguación (en amarillo).
• Corredor enlace que conectan los espacios núcleo: SIERRA CANTABRIA_PINAR DUENAS_COSCOJAL LASERNA (en naranja).
• Espacio núcleo: Coscojar de Laserna (hoy día viñedo) (en verde).
La Diputación Foral de Álava elaboró la Estrategia de Conectividad Ecológica y Paisajística del Territorio Histórico de Álava que tiene el propósito de definir las pautas generales de actuación de la Diputación Foral de Álava en relación a la conectividad ecológica y paisajística. La función de dichas actuaciones es la de complementar, en el ámbito de las competencias forales, las medidas que el Gobierno Vasco adopte sobre esta materia, en cumplimiento del Programa Marco Ambiental.
En el ámbito de actuación se determinan como espacio natural protegido al río Ebro.
II.6.4. Paisajes Singulares y Sobresalientes
El compromiso por proteger el Paisaje queda recogido en la Estrategia Ambiental Vasca de Desarrollo Sostenible (2002-2020), que incluye, entre los objetivos correspondientes a la Meta 3, la elaboración de un catálogo de paisajes singulares y sobresalientes de la CAPV y la posterior redacción de los planes de conservación y restauración para cada uno de los paisajes catalogados. En diciembre de 2005 la Dirección de Biodiversidad y Participación Ambiental presentó el Anteproyecto del Catálogo de Paisajes Singulares y Sobresalientes. Este catálogo sirve para identificar aquellos elementos o aspectos que confieran singularidad o una calidad sobresaliente a los paisajes que lo compongan, para que más adelante se puedan proponer los objetivos de calidad paisajística y las medidas que aseguren su conservación.
El ámbito de actuación queda dentro de la cuenca visual de Laserna, no incluida en el Catálogo Abierto de Paisajes Singulares y Sobresalientes de la CAPV.
La Diputación Foral de Álava ha propuesto un catálogo de paisajes singulares y sobresalientes de su propio territorio mediante el Acuerdo 829/2005, del Consejo de Diputados de 27 de septiembre, que identifica y delimita todos los paisajes considerados sobresalientes o singulares dentro del territorio alavés, ya sea por la calidad de su patrimonio natural, cultural o, más frecuentemente, por la combinación de ambos.
El ámbito de actuación se determina el Paisajes Sobresaliente La Pobeda que comprende el río Ebro y sus márgenes. Se consideran SOBRESALIENTES los paisajes de belleza y calidad claramente destacables y reconocibles como tales por la mayor parte de la sociedad contemporánea.
II.7. PATRIMONIO CULTURAL, RUTAS E ITINERARIOS VERDES
No se constatan en el ámbito de afección directa del proyecto zonas, elementos o inmuebles protegidos por su valor histórico-cultural-arqueológico. No obstante, cabe reseñar, la presencia junto al camino por el que se llevará el trazado de la impulsión de las aguas residuales de un elemento singular: CHOZO EN LAS PARECILLAS.
Por otro lado, el camino de al emplazamiento de la EBAR desde el núcleo de Laserna se corresponde con el GR99-Camino del Ebro.
II.8. RIESGOS AMBIENTALES
En cuanto al riesgo de incendios forestales, determinado principalmente por el tipo de vegetación presente, el visor de geoEuskadi (http//www.geo.euskadi.eus/) grafía el emplazamiento como de riesgo bajo en la zona de cultivos y de riesgo medio en la zona del coscojal de Laserna.
La erosión del suelo puede definirse como la pérdida del material superficial que lo compone, de forma súbita o progresiva, por la acción de distintos agentes. Se trata de un fenómeno natural pero que ha sido acelerado por las actividades humanas, que puede ser causada por cualquiera que exponga el suelo al impacto del agua o del viento, o que aumente el caudal y la velocidad de las aguas de escorrentía.
El mapa de erosión de suelos de la CAPV evalúa la erosión hídrica laminar que implica que el agente erosivo es el agua de lluvia. El modelo aplicado para predecir los niveles de erosión hídrica laminar o en regueros es la Ecuación Universal de Pérdidas de Suelo, modelo RUSLE (Renard, K.G., G.R. Foster, G.A.
Weesies, D.K. McCool, and D.C. Yoder (Coordinators). 1997. Predicting Soil Erosion by Water: A Guide to Conservation Planning With the Revised Universal Soil Loss Equation (RUSLE). USDA Agriculture Handbook No. 703.), que evalúa las pérdidas de suelo en toneladas por hectárea y año.
El ámbito de actuación queda cartografiado de la siguiente manera:
La vulnerabilidad de un acuífero frente a la contaminación del agua subterránea se define como la propiedad del acuífero dependiente de los materiales del terreno, de la existencia de nivel freático y de la calificación como áreas vertientes a zonas de recarga de acuíferos.
El ámbito de actuación queda categorizado dentro de un área con vulnerabilidad muy baja y media, tal y como se ha recogido en el apartado II.3.2 del presente documento
II.9. SERVICIOS ECOSISTÉMICOS
Los servicios de los ecosistemas son los beneficios que las personas obtienen de los ecosistemas, incluyendo aquellos que se perciben y aquellos que no. Estos servicios son de abastecimiento o producción (alimentos, agua, madera, energía, etc.), regulación (control del clima, depuración del aire, polinización, etc.) y culturales (educación, estética, etc.).
Conforme el visor de geoEuskadi (http//www.geo.euskadi.eus/), el ámbito de la actuación queda caracterizado dentro de la unidad ambiental “Monocultivos intensivos arbóreos”, con la aportación de los siguientes servicios ecosistémicos:
o SERVICIOS DE PRODUCCIÓN
Abastecimiento de alimentos (agricultura y ganadería): medio.
Abastecimiento de madera: nulo.
o SERVICIOS DE REGULACIÓN
Mantenimiento del hábitat: bajo.
Almacenamiento de carbono: bajo.
Regulación de la calidad del aire: bajo.
Regulación hídrica (capacidad para regular y retener el agua): bajo.
Polinización: bajo.
o SERVICIOS CULTURALES
Potencial recreo (posibilidad de realizar actividades recreativas y de ocio al aire libre): bajo y muy bajo.
Disfrute estético del paisaje: muy bajo o nulo.
No obstante, se tratará como una caracterización genérica del entorno de emplazamiento.
CAPÍTULO III. ALTERNATIVAS ESTUDIADAS Y SOLUCIÓN ADOPTADA
III.1. ESTUDIO DE ALTERNATIVAS
Se han estudiado tres alternativas distintas junto a la alternativa de no actuación, tal y como recogemos a continuación.
III.1.1. Alternativa 0 o de no actuación
La ALTERNATIVA DE NO ACTUACIÓN supondría mantener la situación existente, es decir, la fosa séptica triple para el tratamiento de las aguas residuales procedentes de la localidad de Laserna y de bodegas Contino.
Esta alternativa no daría cumplimiento a la mejora de la calidad de los vertidos, considerando que el sistema depurador actual carece de capacidad suficiente al caudal recibido y los parámetros del vertido que se está realizando en la actualidad no cumple con la normativa vigente.
III.1.2. Alternativa 1 – Ejecución de una nueva depuradora en el emplazamiento actual
Esta alternativa consistiría en reemplazar la fosa séptica actual por un nuevo sistema depurador, utilizando el mismo emplazamiento y, por ende, manteniendo el punto de vertido al río Ebro.
Con esta alternativa se resuelve la problemática de realizar un vertido al río Ebro en las condiciones que requiere la normativa actual.
Por contra no sigue el criterio de unificar los puntos de vertido que marcan las actuales directrices de Confederación Hidrográfica del Ebro. Al respecto de esto, cabe remitirse a la medida 1.AC.10 del Objetivo operativo 4 (Impulsar la mejora de la calidad de las aguas y del estado ecológico de los ríos en el ámbito de la ZEC) referentes a las Directrices y Medidas de Gestión de la ZEC ES2110008 Ebro ibaia/Río Ebro respecto al Corredor Ecológico Fluvial.
Adicionalmente, no se optimizan los recursos disponibles, ya que sistema depurador existente en el Polígono Industrial de Casablanca al que se pretende enviar las aguas residuales cuenta en la actualidad con un rendimiento menor del 50%.
III.1.3. Alternativa 2 – Ejecución de un bombeo de residuales y conducción de los vertidos a la EDAR del P.I. de Casablanca
Se corresponde con la alternativa desarrollada en el Proyecto a través de la cual se elimina un punto de vertido al río Ebro y se amplía el caudal tratado en el Estación Depuradora de Aguas Residuales existente en el polígono industrial de Casablanca, optimizando su rendimiento. Obviamente, al igual que la alternativa anterior, se mejoran las condiciones de vertido de las localidades de Laserna y de bodegas Contino.
Al respecto de la solución adoptada dentro de esta alternativa, debido a la orografía del terreno, a las cotas en las que se encuentran ubicadas la fosa séptica actual de Laserna, donde se unen todos los vertidos generados en la localidad y en las bodegas perimetrales a la misma, y a las de la EDAR de Casablanca, se ha requerido ejecutar un bombeo para enviar los vertidos a esta última.
Para la selección del emplazamiento del bombeo se ha considerado en todo momento que sea el mismo que la fosa séptica actual, pues es el punto en el que se unifican todos los vertidos generados en Laserna.
En el caso del trazado de la impulsión se han considerado diversas alternativas. Todas ellas, a excepción de la finalmente seleccionada, discurrían en parte del trazado a través de terrenos particulares, en la mayor parte de los casos, destinados a viñedos, siendo este el principal motivo por el que se han descartado. En la alternativa seleccionada, el trazado de la impulsión discurre íntegramente por caminos agrícolas pavimentados, sin afección a ningún a terreno de cultivo o naturalizado.
III.2. JUSTIFICACIÓN DE LA SOLUCIÓN ADOPTADA
Para la elección de la solución adoptada se han considerado los siguientes criterios:
• Criterios ambientales:
o Mejorar las condiciones de vertido de las aguas residuales de la localidad de Laserna y de bodegas Contino.
o Eliminar un punto de vertido en la margen izquierda del río Ebro.
o Ocupación de nuevos terrenos.
o Afección a suelos categorizado como agroganadero de alto valor estratégico según PTS Agroforestal de la CAPV
• Criterios técnicos:
o Mejora del rendimiento de la EDAR del Polígono Industrial de Casablanca.
• Criterios socioeconómicos:
o Minimizar afecciones a particulares y a las áreas cultivas.
o Rendimiento coste económico de la actuación, y posterior explotación y mantenimiento.
