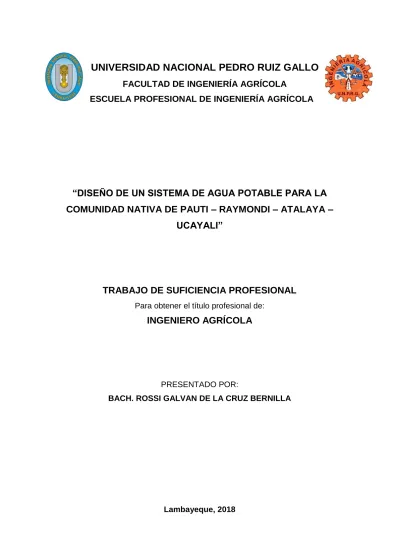

UNIVERSIDAD NACIONAL PEDRO RUIZ GALLO

(1)

UNIVERSIDAD NACIONAL PEDRO RUIZ GALLO

FACULTAD DE INGENIERÍA AGRÍCOLA

ESCUELA PROFESIONAL DE INGENIERÍA AGRÍCOLA

“DISEÑO DE UN SISTEMA DE AGUA POTABLE PARA LA COMUNIDAD NATIVA DE PAUTI – RAYMONDI – ATALAYA –

UCAYALI”

TRABAJO DE SUFICIENCIA PROFESIONAL

Para obtener el título profesional de:

INGENIERO AGRÍCOLA

PRESENTADO POR:

BACH. ROSSI GALVAN DE LA CRUZ BERNILLA

Lambayeque, 2018

(2)

(3)

ÍNDICE

Pág.

RESUMEN ... 1

ABSTRAC ... 2

1 GENERALIDADES ... 4

1.1 Introducción ... 4

1.2 Objetivos ... 5

1.2.1 Objetivos generales ... 5

1.2.2 Objetivos específicos ... 5

1.3 Antecedentes ... 5

1.4 Características del área de estudio ... 6

1.4.1 Ubicación geográfica ... 6

1.4.2 Limites ... 8

1.4.3 Área de estudio ... 8

1.4.4 Población y viviendas ... 8

1.4.5 Vías de acceso y medios de comunicación ... 9

1.4.6 Aspectos Geográficos ... 10

1.4.7 Servicios públicos y básicos ... 10

2 SISTEMA ACTUAL DE ABASTECIMIENTO DE AGUA POTABLE ... 13

3 ESTUDIOS BÁSICOS ... 13

3.1 Estudio de fuentes ... 13

3.1.1 Ubicación hidrográfica ... 13

3.1.2 Fuente identificada ... 14

3.2 Calidad del Agua ... 15

3.3 Levantamiento topográfico ... 18

3.3.1 Descripción de los trabajos de campo ... 18

3.4 Estudio de mecánica de suelos ... 19

3.4.1 Trabajos de campo ... 19

3.4.2 Muestreo y registro de exploración ... 20

3.4.3 Clasificación del suelo ... 20

4 CALCULO DE LA DEMANDA ... 21

4.1 Población actual ... 21

4.2 Tasa de crecimiento ... 21

4.3 Población proyectada ... 22

4.4 Dotación para consumo de agua ... 22

4.5 Consumo doméstico y no doméstico ... 23

4.6 Pérdidas físicas ... 23

4.7 Variaciones de Consumo ... 23

(4)

Pág

4.9 Demanda ... 24

5 ALTERNATIVA PROPUESTA ... 26 .

5.1 Captación Manantial ... 27

5.2 Línea de conducción ... 27

5.3 Estación de Bombeo ... 28

5.3.1 Sistema fotovoltaico autónomo ... 28

5.3.2 Cisterna ... 29

5.4 Línea de impulsión ... 29

5.5 Reservorio Apoyado V= 8 m³ ... 30

5.6 Redes de distribución ... 31

6 DISEÑO DE LOS COMPONENTES DEL SISTEMA DE ABASTECIMIENTO DE AGUA ... 32

6.1 Captación Manantial ... 32

6.2 Línea de conducción ... 37

6.3 Línea de impulsión ... 39

6.4 Cisterna ... 47

6.4.1 Volumen de almacenamiento ... 47

6.4.2 Diseño hidráulico ... 48

6.5 Sistema fotovoltaico autónomo ... 51

6.6 Reservorio Apoyado V= 8 m³ ... 58

6.7 Redes de distribución ... 61

6.8 Diseño de válvulas ... 66

6.8.1 Válvulas de Control ... 66

6.8.2 Válvulas de Purga ... 67

6.8.3 Válvulas de Aire ... 67

7 CONCLUSIONES... 69

8 RECOMENDACIONES ... 69

9 BIBLIOGRAFÍA... 70

(5)

RESUMEN:

El objetivo del presente trabajo, denominado DISEÑO DE UN SISTEMA DE AGUA POTABLE PARA LA COMUNIDAD NATIVA DE PAUTI – RAYMONDI – ATALAYA – UCAYALI, es un informe para determinar los diseños hidráulicos definitivos del sistema de agua potable para la Comunidad Nativa de Pauti. Todos los diseños se desarrollarán según la norma RM 173-2016- VIVIENDA: GUÍA DE OPCIONES TECNOLÓGICAS PARA SISTEMAS DE ABASTECIMIENTO DE AGUA PARA CONSUMO HUMANO Y SANEAMIENTO EN EL ÁMBITO RURAL. Para lo cual se determinará el crecimiento poblacional de la comunidad nativa de Pauti con el método aritmético, debido a que el proyecto es en zona rural, luego determinar los parámetros de diseños, que son los caudales promedios, máximos diario y máximo horario, para luego determinar las dimensiones hidráulicas de todos los componentes, tales son las líneas y redes de agua, captación de tipo manantial, reservorio, cisterna y sistema fotovoltaico.

Como resultado del presente informe se plantea aprovechar el agua subterránea, mediante una estructura de captación del tipo manantial de ladera, luego conducirla mediante tubería PVC hacia una Cisterna de 16m3 y con la ayuda de un equipo de bombeo se impulsará el agua hacia un reservorio de 8 m3 de capacidad, para luego distribuir el agua a través de las redes de distribución y conexión domiciliaria.

Esta información puede ser utilizada como guía para proyectos de sistema de agua potables, cuyos componentes hidráulicos sean lo más parecido al presente informe.

Palabras claves: Diseño hidráulico, captación tipo manantial, línea de conducción, línea de impulsión, cisterna, reservorio apoyado, redes de distribución.

(6)

ABSTRAC:

The objective of this work, called DISEÑO DE UN SISTEMA DE AGUA POTABLE PARA LA COMUNIDAD NATIVA DE PAUTI – RAYMONDI – ATALAYA – UCAYALI, is a report to determine the definitive hydraulic designs of the drinking water system for the Native Community of Pauti. All the designs will be developed according to the norm RM 173-2016- VIVIENDA: GUÍA DE OPCIONES TECNOLÓGICAS PARA SISTEMAS DE ABASTECIMIENTO DE AGUA PARA CONSUMO HUMANO Y SANEAMIENTO EN EL ÁMBITO RURAL. For which the population growth of the native community of Pauti will be determined with the arithmetic method, because the project is in rural area, then determine the parameters of designs, which are the average flows, maximum daily and maximum hours, for later determine the hydraulic dimensions of all components, such as water lines and networks, spring-type collection, reservoir, cistern and photovoltaic system.

As a result of this report, it is proposed to take advantage of groundwater, by means of a catchment structure of the hillside type, then lead it through PVC pipe to a cistern of 16m3 and with the help of a pumping equipment the water will be propelled towards a reservoir of water. 8 m3 capacity, to then distribute the water through distribution networks and home connection.

This information can be used as a guide for potable water system projects, whose hydraulic components are the closest thing to this report.

Keywords: Hydraulic design, spring type collection, line of conduction, line of impulsion, cistern, supported reservoir, distribution networks.

(7)

1 GENERALIDADES

1.1 Introducción

Integral Sucursal Perú es una empresa de origen colombiana, dedicada a la consultoría de proyectos de ingeniería, desarrollamos soluciones integrales de ingeniería para entidades públicas y privadas, participando en las fases de desarrollo de los proyectos, desde su identificación hasta la elaboración del expediente técnico definitivo para ejecución de Obra.

Integral Ingenieros Consultores junto a la empresa INCOSA sucursal de España, formaron el CONSORCIO CONSULTOR RURAL N°03, con el que lograron hacer el contrato con el Programa Nacional de Saneamiento Rural – PNSR para la elaboración de perfiles y expedientes técnico de ampliación, mejoramiento e instalación de sistema de agua potable y saneamiento.

El PNSR tiene por objetivo el contribuir al incremento de la cobertura de los servicios de agua y saneamiento a la población de las localidades rurales y pequeñas ciudades del ámbito de intervención del Programa a nivel nacional, que en este Ítem corresponde a la región de Ucayali.

Siendo parte del contrato N°028, entre el Consorcio Consultor Rural N°03 y el PNSR, la elaboración del expediente técnico, MEJORAMIENTO Y AMPLIACIÓN DEL SERVICIO DE AGUA POTABLE Y DISPOSICIÓN SANITARIA DE EXCRETAS EN LA COMUNIDAD NATIVA DE PAUTI, DISTRITO DE RAYMONDI, PROVINCIA DE ATALAYA, DEPARTAMENTO DE UCAYALI, CÓDIGO SNIP291759.

El expediente técnico es realizo a cargo de la empresa integral, por lo que en el presente informe realizare el “DISEÑO DE UN SISTEMA DE AGUA POTABLE PARA LA COMUNIDAD NATIVA DE PAUTI – RAYMONDI – ATALAYA – UCAYALI”, realizado con fecha de abril de 2017

Para lo cual se determinara el crecimiento poblacional de la comunidad nativa de Pauti con la información del equipo social proporcionado, y poder así determinar los parámetros hidráulicos necesarios y realizar el diseño óptimo de agua potable. Como el expediente se realizó en el año 2017, se utilizara como guía para los cálculos la RM 173-2016- VIVIENDA: Guía de opciones tecnológicas para sistemas de abastecimiento de agua para consumo humano y saneamiento en el ámbito rural.

(8)

1.2 Objetivos

1.2.1 Objetivos generales

Diseñar los componentes de agua potable de la comunidad nativa de Pauti 1.2.2 Objetivos específicos

- Diseñar la captación del tipo manantial

- Diseñar la línea de conducción, línea de impulsión y redes de distribución - Diseñar el reservorio apoyado

- Diseñar la cisterna

- Diseñar un sistema fotovoltaico autónomo (Paneles solares)

1.3 Antecedentes

Del trabajo de campo realizado, se ha podido identificar que los motivos que generan la formulación del proyecto son los problemas de salud de origen hídrico que frecuentemente se registran en el Puesto de Salud Pauti el cual presta servicio a la Comunidad Nativa del mismo nombre.

La población de la Comunidad Nativa Pauti registra incidencia de enfermedades de origen hídrico tales como enfermedades diarreicas, infecciosas y parasitarias.

Estas enfermedades tienen un impacto importante en la salud de la población pues ocasionan incremento de la morbilidad y por consiguiente una baja capacidad inmunológica de los habitantes y un incremento de los gastos de salud de la población, por el acarreo de agua los pobladores dedican menor tiempo para el desarrollo de actividades productivas y socio culturales y un incremento de la contaminación ambiental.

Este estudio de pre inversión y el expediente técnico fueron elaborados por el CONSORCIO CONSULTOR RURAL Nº03, cuenta con código SNIP viable Nº 291759, con informe de viabilidad de estudio de pre inversión N° 249-2015/VIVIENDA-OGPP-UI con fecha de aprobación 13 de Marzo del 2,015. Actualmente el expediente técnico se encuentra en la fase de expediente técnico – informe N°04, etapa final para cerrar con la etapa de inversión.

(9)

1.4 Características del área de estudio

1.4.1 Ubicación geográfica

La comunidad nativa de Pauti se ubica geopolíticamente en el Distrito Raymondi, Provincia de Atalaya, Región Ucayali. Esta Localidad al igual que todo el territorio del distrito forma parte de la llamada Selva Central del Perú, considerada como Selva Baja y se localiza a una altitud aproximada de 837.00 m.s.n.m. y el área de influencias del proyecto está ubicada en las coordenadas UTM Datum WGS 84 zona 18S, según el detalle del siguiente tabla:

Tabla N° 1. Coordenadas del área de influencia del proyecto

PUNTO NORTE ESTE

1 8,792,026.812 585,531.610 2 8,792,169.802 585,471.568 3 8,792,485.401 586,125.692 4 8,792,480.437 586,756.027 5 8,792,393.734 586,852.518 6 8,792,602.223 587,277.427 7 8,792,519.196 587,391.967 8 8,792,231.372 587,026.176 9 8,792,133.423 586,716.857 10 8,792,229.364 586,458.216 11 8,792,277.168 586,054.829

Elaboración: Propia

Área de influencias del proyecto

(10)

Macro Localización

Micro Localización

(11)

1.4.2 Limites Sus límites son:

Norte : Con el Distrito de Raymondi.

Sur : Con la Comunidad de Quirishiari.

Este : Con la Comunidad de Mancoite.

Oeste : Con la Comunidad de Chachapueri y Sovoshi 1.4.3 Área de estudio

El Área de Estudio para el proyecto es el espacio geográfico que comprende el área de influencia y adicionalmente el área donde se encuentran los sistemas de agua potable (captación de agua, línea de conducción, reservorio, redes de distribución y conexiones domiciliarias proyectadas) y disposición sanitaria de excreta de la comunidad nativa de Pauti.

(Ver anexo: Fotografía N°01: Vista panorámica del área de estudio de la comunidad nativa Pauti)

1.4.4 Población y viviendas

La población actual total de la comunidad nativa de Pauti, está compuesta por 212 habitantes distribuidos en 46 viviendas. Siendo la tasa de crecimiento poblacional de 0.18 % anual.

De la información recopilada en las visitas de campo se tiene 46 viviendas habitadas, 02 instituciones estatales y 05 instituciones sociales.

Tabla N° 2. Distribución de lotes - vivienda y población total

DESCRIPCIÓN CANTIDAD TIPO

Viviendas 46 Domestico

Puesto de Salud Pauti 1 Social

Casa De Profesores 1 Social

Local comunal 1 Social

Comedor de I.E inicial 1 Social

Iglesia 1 Social

I.E Primaria N° 65122 - B - PAUTI 1 Estatal

I.E Inicial N° 445 - B - PAUTI 1 Estatal

TOTAL 53

Fuente: Consorcio Consultor Rural N°03, Exp. Técnico SNIP 291759 Elaboración: Propia

1.4.5 Vías de acceso y medios de comunicación

La vía de acceso principal al centro poblado de Pauti es la red vial Nacional (PE - 5S) Satipo – Mazamari, desde la ciudad de Satipo a Lima la vía es asfaltada y el tiempo es de 10 horas, de Satipo a Puerto Ocopa, la vía es asfaltado, el tiempo de viaje es de 1 hora 20 minutos y desde

(12)

Atalaya mediante carretera afirmada hasta a la comunidad de Pauti la distancia aproximada es de 115 km.

El medio de transporte para esta zona es a través de camionetas, automóviles y combis.

Las vías de acceso al área de estudio se describen a continuación:

Tabla N° 3. Vías de Acceso a la Cc.Nn de Pauti

Tramo Tipo de

Camino Medio de transporte Duración

Viaje (min) Distancia (km)

Lima – Satipo Asfaltado Auto, buses 10 h 00 min 432.00

Satipo – Puerto Ocopa Asfaltado Auto, buses 01 h 20 min 48.00 Puerto Ocopa – Cc.Nn Pauti Afirmado Auto, camioneta 03 h 00 min 53.00

Puerto Ocopa - Atalaya Afirmado Auto, camioneta 09 h 00 min 168.00 Atalaya - Cc.Nn Pauti Afirmado Auto, camioneta 06 h 00 min 115.00

Croquis de vías de acceso

1.4.6 Aspectos Geográficos

Clima

El clima predominante corresponde al bosque húmedo tropical, con muy poca variación de temperatura y humedad, las lluvias son abundantes y varían por el efecto de las cadenas montañosas que posee la zona, la precipitación varia de 1,900 a 2,200 mm anual, distribuidos en dos épocas muy marcadas del año; la época de intensas lluvias o época húmeda, entre noviembre a abril y la época de ausencia de lluvias o secas, de mayo a septiembre

CC.NN. PAUTI

ATALAYA

PTO. OCOPA

SATIPO

DISTANCIA: 115 Km AFIRMADO

DISTANCIA: 53 Km AFIRMADO DISTANCIA: 48 Km

ASFALTADO

(13)

Suelos

El suelo es generalmente pobre, de mediana y poca profundidad, de contenido gravoso con presencia de finos, en las cuales encontramos las arcillas y limos, de poca fertilidad por la escasez de fósforo y potasio en el contenido y más bien de un alto grado de salinidad y abundante sodio.

Teniendo en cuenta la estratigrafía observada, ensayos de laboratorio y de campo, esta se presenta con homogeneidad en el sector, constituida esencialmente por limos de baja plasticidad de color marrón y arenas con presencia de finos de baja plasticidad color café oscuro. La estratigrafía de la superficie hasta los 0.10m de profundidad se encuentra un suelo orgánico (cultivo) de color marrón, con presencia de raíces, con humedad de 2.0%.

1.4.7 Servicios públicos y básicos

Educación

Dentro del desarrollo educativo la comunidad nativa de Pauti cuenta con dos instituciones educativas, la del nivel inicial y primaria, atendiendo a una población estudiantil de 13 y 92 alumnos respectivamente, tal como se indica en el siguiente tabla.

Tabla N° 4. Instituciones Educativas

Institución Educativa Nº de

alumnos Nº de docentes

I.E. Inicial N° 274 13 1

I.E. Primaria N° 65122-B 92 2

Total 105 3

Fuente: ESCALE – MINEDU Elaboración: Propia

Las instituciones son autónomas contando cada institución con su propio directora, del nivel inicial tenemos a la profesora Verónica Torres Nicolás y del nivel primaria a la profesora Rosmeri Torres.

El turno en que se lleva a cabo las clases pedagógicas es diurno, el nivel inicial cuenta con horarios de 8:00 h a 12:00 h, y el nivel primaria de 8:00 h a 14:00 h.

La institución cuenta con letrinas para el depósito de sus excretas, se encuentra en buen estado, pero es peligroso ya que es un hueco profundo que en cualquier momento con las lluvias puede caerse y eso generaría contaminación, no cuentan con agua para lavarse las manos después de hacer sus necesidades y seguir continuando con sus respectivas clases.

En la comunidad nativa, no hay institución que brinde educación secundaria, los adolescentes con deseos de continuar estudios secundarios, migran hacia Atalaya y Satipo. Ello depende mucho de la condición económica de los padres, ya que genera costos de estadía, alimentación y desplazamientos según los lugares elegidos.

(14)

Salud

Los pobladores de la comunidad nativa de Pauti cuentan con un Puesto de Salud en su misma jurisdicción.

El nivel de complejidad de este establecimiento de Salud es I – 1, correspondiéndoles realizar atenciones preventivas promocionales y consultas ambulatorias.

El horario de atención es de 7:00 h a 16:00 h y las emergencias son cubiertas a cualquier hora del día.

En el siguiente cuadro refleja el comportamiento de las enfermedades del último año, observándose que las enfermedades del sistema digestivo EDAs ha crecido sustancialmente de 254 casos en el año 2011 a 301 casos en el año 2013.

Morbilidad General de los niños de los últimos tres años

Fuente: Puesto de Salud Pauti, noviembre 2013

Elaboración: Consorcio Consultor Rural N°03, Exp. Técnico SNIP 291759

La segunda causa de morbilidad general la representan las enfermedades infecciosas intestinales que reporta de 212 casos en el año 2011 a 336 casos en el año 2013

Otra de las patologías que han mostrado incremento son las enfermedades de infecciones de la piel y del tejido subcutáneo. De 217 casos en el año 2011 a 279 casos en el año 2013

Las patologías que se relacionan directamente con el agua tienden a crecer en la Comunidad Nativa

(15)

de Pauti, debido a las carencias del líquido elemento, disposición sanitaria de excretas y las conductas en relación a la salud e higiene.

Energía eléctrica

De acuerdo al estudio socioeconómico en el Comunidad Nativa de Pauti el 100% de las viviendas no cuentan con servicio de energía eléctrica, emplean velas y/o mecheros artesanales para el alumbrado domiciliario. Tal como se aprecia en la siguiente tabla.

Tabla N° 5. Fuentes de energía que utilizan las familias FUENTES DE

ENERGÍA

FAMILIAS

CANTIDAD PORCENTAJE

Velas 46 100%

Mecheros 46 100%

2 SISTEMA ACTUAL DE ABASTECIMIENTO DE AGUA POTABLE

En la actualidad la comunidad nativa Pauti, no cuenta con un sistema de agua potable, se abastecen del manantial que queda a 15 minutos de la comunidad, pero se encuentra expuesta al medio ambiente y en épocas de lluvias se vuelve totalmente turbia, la ubicación exacta donde se origina la quebrada es de un cerro, es un poco peligroso por ser cuesta y peligroso para los niños.

El medio de abastecimiento es mediante el acarreo, a cargo de las madres apoyados por los niños, empleando generalmente baldes, galoneras y ollas cuyas capacidades bordean de 5 a 10 litros y los varones de mayor capacidad como de 10 a 18 litros, los mismos que no garantizan la salubridad de las familias.

Ante una carencia del servicio domiciliarios el 100% de familias recurren al almacenamiento mediante el acarreo usando como instrumentos baldes, cuyas capacidades oscilan entre los 18 litros. Estos depósitos, tienen costos elevados que de alguna otra manera afectan la economía de cada familia, y sus periodos de renovación están en función a la calidad del producto, ya que siempre están expuestos al sol.

(16)

3 ESTUDIOS BÁSICOS

3.1 Estudio de fuentes 3.1.1 Ubicación hidrográfica

Ubicación y Demarcación de la Unidad Hidrográfica

Geográficamente, la zona de estudio pertenece a la región hidrográfica del Amazonas que está comprendido entre la divisoria de agua de la Cordillera de los Andes (flanco Este de la Cordillera de los Andes) hasta el llano amazónico comprendido hasta los límites de la frontera con Brasil.

Las Unidades Hidrográficas que conforman la vertiente del Atlántico, se caracterizan por presentar un relieve montañosa en la región natural de la Sierra y la zona de Ceja de Selva debido a la configuración topográfica propias de estas áreas y por la influencia del flanco oriental de la Cordillera de los Andes, luego desciende en altitud hacia niveles inferiores propias de la llanura amazónica, donde predomina una densa cobertura vegetal propias de climas tropicales.

Unidad Hidrográfica y Administrativa

El área de intervención del proyecto se encuentra dentro de la Unidad Intercuenca Medio Bajo Ucayali, la cual es administrada por la Autoridad Local de atalaya, que pertenece a la Autoridad Administrativa de Agua Ucayali.

3.1.2 Fuente identificada

Ubicación de la fuente

Durante el proceso de recopilación de información se realizó el reconocimiento de las diferentes fuentes de agua que se encontraban en el ámbito de la localidad. Luego de realizar el reconocimiento de las fuentes con el aporte de la población se decidió tomar a las siguientes fuentes porque presentan condiciones ideales de cantidad y calidad:

Fuente N° 01: Manantial Pauti

La fuente es de tipo Subterránea de Manantial, se encuentra ubicado en el terreno de la comunidad, a una distancia promedio de 0.50 km. de la zona céntrica de la localidad.

La ubicación geográfica de las fuentes propuesta es la siguiente:

(17)

Tabla N° 6. Ubicación de las fuentes

N° TIPO DE FUENTE NOMBRE COORDENADAS UTM ALTURA

ESTE (m) NORTE m) m.s.n.m 01 Subterránea Manantial Pauti 587258.294 8792492.217 842.98

Disponibilidad hídrica

La estimación de caudal de la fuente se ha realizado mediante el aforo por el método volumétrico.

Teniendo en cuenta el limitado tiempo de estudios, solo se ha tomado un aforo puntual en un solo día del el mes de mayo (mes de estiaje hidrológico). Los testimonios de los pobladores de la comunidad nativa de Pauti, manifiestan que la fuente “Manantial Pauti” se mantiene constante durante todo el año, por lo que se opta por definir conservadoramente la oferta para todos los meses. Además se cuenta con la disponibilidad hídrica brindado por la Autoridad Local de Agua Atalaya, cuya resolución administrativa es la N° 009-2017 ANA–ANA.IX.U-ALA-ATALAYA, por lo que se garantiza el caudal durante la vida útil del proyecto (Ver anexo: Documento de disponibilidad hídrica).

Aforo: Método volumétrico

Fecha de aforo : 16-may-2017

Hora : 09:00 h

(Ver anexo: Fotografía N°02: Aforo de la fuente “Manantial Pauti”)

Tabla N° 7. Resultados del aforo de la fuente “Manantial Pauti”

N° de Prueba Volumen

(l) Tiempo (s)

1 8.00 6.50

2 8.00 6.20

3 8.00 6.30

4 8.00 6.50

5 8.00 6.20

Total 40.00 31.70

El tiempo promedio (t) = (∑Tiempo/Nº de Pruebas) = 6.34 s De donde resulta un caudal de:

Q = Vres / T. Prom = 8.00 / 6.34 Q = 1.26 l/s

(18)

Tabla N° 8. Caudales mensuales (l/s)

OFERTA

DESCRIPCIÓN MESES

Ene. Feb. Mar. Abr. May. Jun. Jul. Ago. Sep. Oct. Nov. Dic.

Tiempo (s) 2678400 2419200 2678400 2592000 2678400 2592000 2678400 2678400 2592000 2678400 2592000 2678400 Caudal (l/s) 1.26 1.26 1.26 1.26 1.26 1.26 1.26 1.26 1.26 1.26 1.26 1.26 Caudal (m³/mes) 3374.78 3048.19 3374.78 3265.92 3374.78 3265.92 3374.78 3374.78 3265.92 3374.78 3265.92 3374.78

3.2 Calidad del Agua

Métodos de muestreo de Calidad de Aguas

Para el monitoreo se ha considerado el contenido del Reglamento de la calidad del Agua para consumo humano de la Dirección General de Salud Ambiental.

El muestreo considera una serie de actividades previas como son:

- Verificación de los equipos a utilizar en campo.

- Limpieza y habilitación del equipo de muestreo y seguridad.

- Limpieza y acondicionamientos de los frascos empleados en la recolección de muestras con los preservantes adecuados a cada parámetro a analizar.

- Habilitación del equipo necesario para el transporte de los frascos.

Interpretación de los resultados

El sistema planteado es sin tratamiento del agua, esto debido a que la fuente es de tipo subterráneo, este tipo de fuentes son protegidas generalmente, están libres de microorganismos patógenos y presentan una calidad compatible con los requisitos para consumo humano. Sin embargo, previamente a su utilización es fundamental conocer las características del agua, para lo cual se realizó los análisis físico-químicos y bacteriológicos correspondientes, según muestran los resultados en los ensayos N°113330-2017 (Ver anexo: Resultados de análisis de calidad de agua)

Parámetros de calidad para agua

El tipo de tratamiento se clasificara según los Estándares Nacional de Calidad Ambiental para Agua DS N° 015-2015-MINAM, por lo tanto se clasificará según el tipo de fuente y el uso del agua:

Tipo de fuente : Subterráneo

Categoría : 1: Poblacional y recreacional

Subcategoría : A: Aguas superficiales destinadas a la producción de agua potable A-1: Aguas que pueden ser potabilizadas con desinfección

Entiéndase como aquellas aguas que, por sus características de calidad, reúnen las condiciones

(19)

para ser destinadas al abastecimiento de agua para consumo humano con simple desinfección, de conformidad con la normativa vigente.

Tabla N° 9. Límites máximos permisibles según ECAS-A-1

N° PARÁMETRO

UNIDAD DE MEDIDA

LÍMITE MÁXIMO PERMISIBLE

01 Cloruros Cl- mg /l 250

02 Color UCV Pt-Co 15.00

03 Conductividad uS/cm 1500.00

04 Nitratos NO3 -N mg/l 50.00

05 Nitritos NO2 -N mg/l 3.00

06 PH Unid. pH 6.5 8.5

07 Solidos Disueltos Totales (TDS) mg/l 1000.00

08 Sulfatos SO4=mg/l 250

09 Turbiedad UNT 5.00

10 Numeración de Coliformes fecales NMP/100ml 50.000

11 Aluminio (Al) mgAl/l 0.900

12 Antimonio (Sb) mgSb/l 0.020

13 Arsénico (As) mgAs/l 0.010

14 Bario (Ba) mgBa/l 0.700

15 Berilio (Be) mgBe/l 0.012

16 Boro (B) mgB/l 2.400

17 Cadmio (Cd) mgCd/l 0.003

18 Cobre (Cu) mgCu/l 2.000

19 Cromo (Cr) mgCr/l 0.050

20 Hierro (Fe) mgFe/l 0.300

21 Manganeso (Mn) mgMn/l 0.400

22 Mercurio (Hg) mgHg/l 0.001

23 Molibdeno (Mo) mgMo/l 0.070

24 Niquel (Ni) mgNi/l 0.070

25 Plomo (Pb) mgPb/l 0.010

26 Selenio(Se) mgSe/l 0.040

27 Zinc (Zn) mgZn/l 3.000

Fuente: ECAS-A-1, DS N° 015-2015-MINAM Elaboración: Propia

De acuerdo a lo señalado en los Estándares Nacional de Calidad Ambiental para Agua, se realizara la comparación de los resultados y los límites máximos permisibles. En la siguiente tabla se realiza la comparación

(20)

Tabla N° 10. Resultados de monitoreo de calidad de agua de la fuente “Manantial Pauti”

TIPO DE FUENTE SUBTERRÁNEA NOMBRE FUENTE: Manantial Pauti

ÍTEM PARÁMETRO UNIDAD DE

MEDIDA

LÍMITE MÁXIMO

PERMISIBLE RESULTADO CONCLUSIÓN ANÁLISIS FISICOQUÍMICOS

01 Cloruros Cl- mg /l 250 2 Aceptable

02 Color UCV Pt-Co 15 5 Aceptable

03 Conductividad uS/cm 1500 413 Aceptable

04 Nitratos NO3 -N mg/l 50 0.669 Aceptable

05 Nitritos NO2 -N mg/l 3 0.003 Aceptable

06 PH Unid. pH 6.5 8.5 7.3 Aceptable

10 Solidos Disueltos Totales (TDS) mg/l 1000 0.5 Aceptable

13 Sulfatos SO4=mg/l 250 8.68 Aceptable

14 Turbiedad UNT 5 1.2 Aceptable

ANÁLISIS BACTERIOLÓGICOS

15 Numeración de Coliformes fecales NMP/100ml 50 23 Aceptable

ANÁLISIS METALES PESADOS

16 Aluminio (Al) mgAl/l 0.9 0.04 Aceptable

17 Antimonio (Sb) mgSb/l 0.02 0.002 Aceptable

18 Arsénico (As) mgAs/l 0.01 0.001 Aceptable

19 Bario (Ba) mgBa/l 0.7 0.095 Aceptable

20 Berilio (Be) mgBe/l 0.012 0.0003 Aceptable

21 Boro (B) mgB/l 2.4 0.011 Aceptable

22 Cadmio (Cd) mgCd/l 0.003 0.0004 Aceptable

26 Cobre (Cu) mgCu/l 2 0.0007 Aceptable

27 Cromo (Cr) mgCr/l 0.05 0.0004 Aceptable

31 Hierro (Fe) mgFe/l 0.3 0.015 Aceptable

34 Manganeso (Mn) mgMn/l 0.4 0.0006 Aceptable

35 Mercurio (Hg) mgHg/l 0.001 0.001 Aceptable

36 Molibdeno (Mo) mgMo/l 0.07 0.002 Aceptable

37 Níquel (Ni) mgNi/l 0.07 0.0006 Aceptable

39 Plomo (Pb) mgPb/l 0.01 0.003 Aceptable

41 Selenio(Se) mgSe/l 0.04 0.003 Aceptable

47 Zinc (Zn) mgZn/l 3 0.002 Aceptable

Fuente: Resultados de análisis de calidad de agua N°113330-2017 / ECAS-A-1, DS N° 015-2015-MINAM Elaboración: Propia

Interpretación

 Luego de la comparación y análisis del resultado de los ensayos realizados y en concordancia con el D.S. N° 015-2015-MINAM, se llega a la conclusión de que las muestras analizadas no superan los límites máximos permitidos de acuerdo a los ECAS.

 De los parámetros no contemplados en los ECAS - D.S. N° 015-2015-MINAM, no constituyen importancia, debido que no alterará algún daño a la salud de la población.

 Se recomienda utilizar la fuente “Manantial Pauti”, por cumplir con los parámetros mínimos

(21)

establecido por las Estándares de Calidad Ambiental ECAS - D.S. N° 015-2015-MINAM.

 Según el resultado de Laboratorio se puede concluir que el agua es apta para consumo humano, previo sistema de desinfección (cloro residual), para ello solo se necesita diseñar la captación que este herméticamente cerrada y posterior cloración en el reservorio proyectado antes de su distribución, deberá tener en cuenta que el cloro (desinfección) puede reducir hasta 1000 Coliformes fecales, con lo cual estaría cumpliendo con reducir de 23 a cero.

3.3 Levantamiento topográfico

3.3.1 Descripción de los trabajos de campo

Previamente se realizó el reconocimiento del terreno etapa en la cual se investiga, razona y se deduce el método más apropiado para llevar óptimamente el trabajo de campo que consistió en lo siguiente:

a.- Georeferenciación de dos puntos fijos y monumentación de los mismos (Bms, ver tabla N° 11) en base a la Red Geodésica Mundial WGS-84(Sistema de Posicionamiento Global), con un GPS navegador Marca Garmin Map modelo 60CSX, estos puntos a su vez sirven de base para tomarlos como Bms, y establecer a partir de estos una poligonal abierta de apoyo que servirá de control topográfico durante el levantamiento topográfico.

b.- Levantamiento Topográfico con Estación Total marca TOPCON, Modelo LW 3005 en el área del proyecto partiendo de los Bms obteniendo los Datum topográficos de las viviendas rurales de propiedad de los beneficiarios (previamente identificadas y numeradas por las brigadas sociales), linderos de predios o parcelas, caminos carrozadles, pista asfaltada, postes de media o alta tensión, norias, canales de riego, drenes, estructuras, y otros. También se obtuvo información topográfica del área considerada para la captación, reservorio y caseta de bombeo, la posible línea de conducción y distribución del sistema de agua potable.

c.- En el levantamiento topográfico se han registrado 1524 puntos topográficos y se han establecido 02 Puntos de control Horizontal y Vertical (Bms) denominados BM-01 y BM-02 que se encuentran ubicados dentro del área del proyecto, estos Bms se han ubicado en hitos o estructuras existente de concreto cuyas coordenadas se muestra en la siguiente tabla:

(22)

Tabla N° 11. Ubicación de Bms - SISTEMAS WGS 84

PUNTO ESTE NORTE ELEVACIÓN DESCRIPCIÓN

1 586620.360 8792265.616 860.195 BM - 01

2 586728.184 8792385.115 834.789 BM - 02

3.4 Estudio de mecánica de suelos

3.4.1 Trabajos de campo

Se realizaron 06 calicatas, desinadas como C-1, C-2, C-3, C-4, C-5 y C-6. Las cuales fueron ubicadas en las siguientes coordenadas.

Tabla N° 12. Ubicación de calicatas exploradas

N° UBICACIÓN COORDENADAS

ESTE NORTE COTA

C-01 Captación 587257.73 8792491.26 842.50 C-02 Línea de Conducción 587034.02 8792338.71 840.00 C-03 Reservorio 586614.39 8792264.39 860.00 C-04 Red de Distribución 586510.01 8792403.78 836.00 C-05 Red de Distribución 585865.77 8792281.92 843.50 C-06 Cisterna 586640.19 8792291.05 839.00

3.4.2 Muestreo y registro de exploración

De las calicatas C-01, C-03 y C-06, zona de la captación, reservorio y cisterna proyectada, se tomó una muestra inalterada a las profundidades de 1,50 m, 2,00 m y 2,00 m respectivamente, para determinar las propiedades mecánicas del suelo con el ensayo de corte directo; y muestras distribuida, representativas de los estratos encontrados, para analizar los ensayos de identificación y clasificación e igualmente para el análisis químico de sales agresivas al concreto.

De las calicatas C-02, C-04 y C-05, solo se tomaron muestras distribuidas a la profundidad de 1,00 m. (Ver anexo: Fotografía N°03: Calicata realizada en la red de Distribución)

(23)

Tabla N° 13. Registro de exploración de calicatas N° UBICACIÓN PROFUNDIDAD

(m)

NIVEL FREÁTICO

(m)

C-01 Captación 1.50 N.S.E

C-02 Línea de Conducción 1.00 N.S.E

C-03 Reservorio 2.00 N.S.E

C-04 Red de Distribución 1.00 N.S.E C-05 Red de Distribución 1.00 N.S.E

C-06 Cisterna 2.00 N.S.E

N.S.E: No se encontró

3.4.3 Clasificación del suelo

A partir de las muestras ensayadas en el laboratorio, se realizó de los mismos acuerdos al sistema unificados de clasificación de suelos (S.U.C.S) – Norma ASTM D-2487, la misma que se basa en la granulometría del material y en su plasticidad.

En la siguiente tabla resumen, se muestran los resultados de cada ensayo realizado en el laboratorio:

Tabla N° 14. Clasificación de suelos de calicatas

N° UBICACIÓN CLASIFICACIÓN

SUCS TIPO DE TERRENO PESO ESPECIFICO

(t/m³)

CAPACIDAD PORTANTE

(kg/cm²)

ANGULO DE FRI.

INTERNA

PROFUNDIDAD DE DESPLANTE

(m)

C-01 Captación SC Terreno Normal 1.75 1.01 20.60 1.00

C-02 Línea de Conducción SM Terreno Normal - - -

C-03 Reservorio CL Terreno Normal 1.60 1.04 18.21 1.5

C-04 Red de Distribución CL Terreno Normal - - -

C-05 Red de Distribución ML Terreno Normal - - -

C-06 Cisterna CL Terreno Normal 1.65 1.80 18.25 3.00

(24)

4 CALCULO DE LA DEMANDA

4.1 Población actual

Para determinar la población, se considera como información básica, las visitas de campo y la información del empadronamiento de beneficiarios Se estima que en la actualidad la población residente es de 212 habitantes. El número total de viviendas es de 46.

Tabla N° 15. Población y viviendas

Localidad POBLACIÓN VIVIENDAS DENSIDAD

Cc.Nn Pauti 212 46 4.61

4.2 Tasa de crecimiento

La tasa de crecimiento poblacional a ser utilizada para proyectar la población, se estima a partir de la información de los censos nacionales de población y vivienda correspondiente a los años 1993 y 2007, del Instituto Nacional de Estadística e Informática (INEI) para el distrito de Raymondi, con lo cual se calculó la tasa promedio de crecimiento anual del distrito del 3.90% anual.

La tasa asumida fue calculada tomando como base la información obtenida del Instituto Nacional de Estadística e Informática (INEI) Censo 1993 (269) y empadronamiento realizado en noviembre del 2013 (279) por el CONSORCIO CONSULTOR RURAL GRUPO 3 - ÍTEM 3 (Padrón firmado por las autoridades de la Comunidad Nativa de Pauti)

Tabla N° 16. Calculo de la tasa de crecimiento

Censos Distrito Raymondi Cc.Nn Pauti

1993 18,341 269

2007 28,348

2014 279

Tasa Calculada 3.90% 0.18%

4.3 Población proyectada

La población futura para esta localidad de carácter rural, se proyectó teniendo en cuenta el método de crecimiento aritmético, con una tasa de 0.18%.

Tabla N° 17. Proyección de la población

Periodo 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 20

Año 2016 2017 2018 2019 2020 2021 2022 2023 2024 2025 2026 2027 2028 2029 2030 2031 2032 2033 2034 2036 Población

Total 212 213 213 214 214 214 215 215 216 216 216 217 217 217 218 218 219 219 219 220 Elaboración: Propia

(25)

4.4 Dotación para consumo de agua

En la tabla siguiente, se muestra la dotación según la RM 173-2016- VIVIENDA: Guía de opciones tecnológicas para sistemas de abastecimiento de agua para consumo humano y saneamiento en el ámbito rural.

Tabla N° 18. Dotación según región y tipo de UBS ámbito rural

TIPO UBS COSTA SIERRA SELVA

Arrastre Hidráulico 90 80 100

Sin Arrastre Hidráulico 60 50 70

Fuente: RM 173-2016- VIVIENDA Elaboración: Propia

Esta dotación será lo suficiente para cubrir en cantidad y con adecuada continuidad tanto para el agua apta para consumo humano y para los baños dignos.

De acuerdo a las características demográficas, culturales, y condiciones técnicas que permitan la implementación de un sistema de agua potable a través de redes, con UBS de compostera, se ha considerado el valor de 70 l/hab.d^-1 como dotación, para las localidades ubicadas en la selva.

4.5 Consumo doméstico y no doméstico

Comprende el consumo doméstico está comprendido por todo el consumo debido a la población que habita en la zona sin incluir la dotación para instituciones públicas.

Para el caso de centros educativos primaria se ha considerado una dotación de 20 litros por alumno.

Tabla N° 19. Dotación de Instituciones Educativas

Instit. Educat. Conectados Población Dotación ( l/alum.d^-1) Dotación IE (l/d)

I.E N° 445 - B - PAUTI 1 13 20.0 260.00

I.E N° 65122 - B - PAUTI 1 92 20.0 1840.00

Total 2 105 2100.00

Tabla N° 20. Dotación de Instituciones Públicas

Usuarios Públicos Conectados Densidad Dotación ( l/hab.d^-1) Dotación IS (l/d)

Puesto de Salud Pauti 1 4.61 70.0 322.61

Casa De Profesores 1 4.61 70.0 322.61

Local comunal 1 4.61 70.0 322.61

Comedor de I.E inicial 1 4.61 70.0 322.61

Iglesia 1 4.61 70.0 322.61

Total 5 1613.04

(26)

4.6 Pérdidas físicas

Las pérdidas físicas corresponden a los volúmenes de agua que se pierden como consecuencia de fallas en la infraestructura física instalada: fisuras, roturas y filtraciones. Las causas de estas fallas pueden ser: (i) factores sobre los cuales se pueden ejercer acciones de control, tales como presiones máximas, calidad de los materiales, procesos constructivos y estado de conservación de los materiales y elementos estructurales, y (ii) factores externos no controlables, tales como características del agua y de los suelos, siniestros provocados por terceros, efectos de las raíces de los árboles sobre las tuberías y presiones externas, entre otras.

Según la RM 173-2016- VIVIENDA: Guía de opciones tecnológicas para sistemas de abastecimiento de agua para consumo humano y saneamiento en el ámbito rural, considera el 25

% de pérdidas físicas durante la vida útil de proyecto.

4.7 Variaciones de Consumo

Según la RM 173-2016- VIVIENDA: Guía de opciones tecnológicas para sistemas de abastecimiento de agua para consumo humano y saneamiento en el ámbito rural, considera los siguientes coeficientes de variación:

Coeficiente de variación diario K1 = 1.3 Coeficiente de variación horario K2 = 2 4.8 Demanda de almacenamiento

Según la RM 173-2016- VIVIENDA: Guía de opciones tecnológicas para sistemas de abastecimiento de agua para consumo humano y saneamiento en el ámbito rural, considera para sistemas con bombeo (SBST), se considerara el 30 % del caudal promedio.

4.9 Demanda

En la tabla siguiente se resume el cálculo de la demanda proyectada.

(27)

Tabla N° 21. Demanda Proyectada - Cc.Nn. Pauti

Consumo Total

Caudal

prome Demanda Antiguas Nuevas Total Inst.

Educ.

Inst.

Soc.

l/d Vivienda

l/d Edu.

l/d

Soc. Total l/s m3/año l/d l/s m3/año l/s l/s

2016 212 0% 0 0 0 0 0 0 0 0 0 0 0 0.000 0 25% 0 0.00 0 0.00 0.00 0.00

2017 213 100% 213 46 0 46 2 5 53 14,910 2,100 1,613 18,623 0.216 6,797 25% 24,831 0.29 9,063 0.37 0.57 7.45

2018 213 100% 213 46 0 46 2 5 53 14,910 2,100 1,613 18,623 0.216 6,797 25% 24,831 0.29 9,063 0.37 0.57 7.45

2019 214 100% 214 46 0 46 2 5 53 14,980 2,100 1,613 18,693 0.216 6,823 25% 24,924 0.29 9,097 0.38 0.58 7.48

2020 214 100% 214 46 0 46 2 5 53 14,980 2,100 1,613 18,693 0.216 6,823 25% 24,924 0.29 9,097 0.38 0.58 7.48

2021 214 100% 214 46 0 46 2 5 53 14,980 2,100 1,613 18,693 0.216 6,823 25% 24,924 0.29 9,097 0.38 0.58 7.48

2022 215 100% 215 46 1 47 2 5 54 15,050 2,100 1,613 18,763 0.217 6,849 25% 25,017 0.29 9,131 0.38 0.58 7.51

2023 215 100% 215 46 1 47 2 5 54 15,050 2,100 1,613 18,763 0.217 6,849 25% 25,017 0.29 9,131 0.38 0.58 7.51

2024 216 100% 216 46 1 47 2 5 54 15,120 2,100 1,613 18,833 0.218 6,874 25% 25,111 0.29 9,165 0.38 0.58 7.53

2025 216 100% 216 46 1 47 2 5 54 15,120 2,100 1,613 18,833 0.218 6,874 25% 25,111 0.29 9,165 0.38 0.58 7.53

2026 216 100% 216 46 1 47 2 5 54 15,120 2,100 1,613 18,833 0.218 6,874 25% 25,111 0.29 9,165 0.38 0.58 7.53

2027 217 100% 217 46 1 47 2 5 54 15,190 2,100 1,613 18,903 0.219 6,900 25% 25,204 0.29 9,199 0.38 0.58 7.56

2028 217 100% 217 46 1 47 2 5 54 15,190 2,100 1,613 18,903 0.219 6,900 25% 25,204 0.29 9,199 0.38 0.58 7.56

2029 217 100% 217 46 1 47 2 5 54 15,190 2,100 1,613 18,903 0.219 6,900 25% 25,204 0.29 9,199 0.38 0.58 7.56

2030 218 100% 218 46 1 47 2 5 54 15,260 2,100 1,613 18,973 0.220 6,925 25% 25,297 0.29 9,234 0.38 0.59 7.59

2031 218 100% 218 46 1 47 2 5 54 15,260 2,100 1,613 18,973 0.220 6,925 25% 25,297 0.29 9,234 0.38 0.59 7.59

2032 219 100% 219 46 2 48 2 5 55 15,330 2,100 1,613 19,043 0.220 6,951 25% 25,391 0.29 9,268 0.38 0.59 7.62

2033 219 100% 219 46 2 48 2 5 55 15,330 2,100 1,613 19,043 0.220 6,951 25% 25,391 0.29 9,268 0.38 0.59 7.62

2034 219 100% 219 46 2 48 2 5 55 15,330 2,100 1,613 19,043 0.220 6,951 25% 25,391 0.29 9,268 0.38 0.59 7.62

2035 220 100% 220 46 2 48 2 5 55 15,400 2,100 1,613 19,113 0.221 6,976 25% 25,484 0.29 9,302 0.38 0.59 7.65

2036 220 100% 220 46 2 48 2 5 55 15,400 2,100 1,613 19,113 0.221 6,976 25% 25,484 0.29 9,302 0.38 0.59 7.65

Nº de viviendas Servidas Año Población

Total

Cobertura

% Población

Servida

Volumen de Almacena-

miento (m3/d) Otras

Conexiones Total Nº Conexiones

Consumo Neto

Pérdidas

(%)

Qmd Qmh

(28)

5 ALTERNATIVA PROPUESTA

Tipo de Sistema: Agua Potable : Sistema de Bombeo sin Tratamiento (SBST).

Esta alternativa plantea aprovechar el agua subterránea, mediante una estructura de captación del tipo manantial de ladera, luego conducirla mediante tubería PVC hacia una Cisterna de 16m³ y con la ayuda de un equipo de bombeo se impulsará el agua hacia un reservorio de 8 m³ de capacidad, para luego distribuir el agua a través de las redes de distribución y conexión domiciliaria.

El sistema consta de los siguientes componentes:

Esquema de los elementos proyectados

Valvula de Aire Estación de

Bombeo Linea de

impulsión

Red de distribución

Valvula de control

Captación Manantial

Linea de conducción

Reservorio Apoyado

Valvula de purga T-2 Valvula de

purga T-1

(29)

5.1 Captación Manantial

Esta captación estará ubicada en las coordenadas E = 587258.294, N = 8792492.217 y una altitud Z = 842.98 msnm, cuyo rendimiento de la fuente es de 1.26 l/s

Sobre el manantial “Pauti”, se construirá una caja de captación de concreto armado de f’c=210 kg/cm², con dimensiones interiores de 1.00 m de largo x 1.10 m de ancho de la pantalla y 0.90 m de altura, con un espesor de muro de 0.15 m. Se construirán dos aletas de concreto armado f’c= 210 kg/cm² de longitud de 1.87 m cada uno, alturas variables, espesor de muro de 0.15 m y con una cimentación de dimensiones de 0.40 m x 0.25 m de espesor. Además se tendrá una caja de válvulas de dimensiones internas de 0.60 m x 0.60 m, con un espesor de muro de 0.15 m, dentro de esta caja se alojaran accesorios de Ø=1 1/2”.

5.2 Línea de conducción

Se inicia en la cota 842.98 msnm (cota de fondo de la línea de conducción proyectada), exactamente donde se realiza el empalme de la derivación de la captación proyectada, hasta la cota 838.00 msnm, ingreso a la cisterna proyectada.

Las características técnicas del material de la tubería son:

- Longitud : 740.0 m

- Diámetro : Ø=1 1/2"

- Material : PVC

- Clase : C-7.5

- N.T.P. : NTP-399.002.

Desde la estructura de captación proyectada, sale la línea de conducción el cual estará conformada por tuberías de PVC de Ø=1 1/2" de diámetro y conducirá el agua captada hasta la Cisterna proyectada. El caudal de diseño que conducirá la línea de conducción proyectada es de 0.38 l/s, con lo cual se abastecerá el total de la población beneficiaria del proyecto.

Asimismo, de acuerdo con la modelación hidráulica y criterios de puntos altos y bajos en la línea, se plantea la instalación 01 válvula de purga tipo 01 y 02 válvulas de aire.

Estas válvulas serán instaladas en cámaras adecuadas, seguras y con elementos que permitan su fácil operación y mantenimiento.
