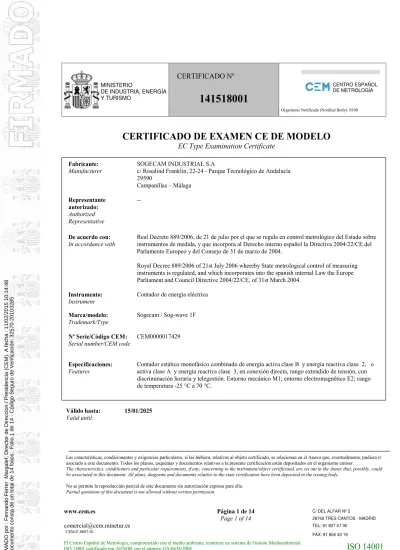

CERTIFICADO DE EXAMEN CE DE MODELO
EC Type Examination Certificate
Las características, condicionantes y exigencias particulares, si las hubiera, relativas al objeto certificado, se relacionan en el Anexo que, eventualmente, pudiera ir asociado a este documento. Todos los planos, esquemas y documentos relativos a la presente certificación están depositados en el organismo emisor.
The characteristics, conditioners and particular requirements, if any, concerning to the instrument/object certificated, are set out in the Annex that, possibly, could be associated to this document. All plans, diagrams and documents relative to the state certification have been deposited in the issuing body.
No se permite la reproducción parcial de este documento sin autorización expresa para ello.
Partial quotation of this document is not allowed without written permission.
Válido hasta:
Valid until:
15/01/2025 Fabricante:
Manufacturer
SOGECAM INDUSTRIAL S.A
c/ Rosalind Franklin, 22-24 - Parque Tecnológico de Andalucía 29590
Campanillas – Málaga
Representante autorizado:
Authorized Representative
--
De acuerdo con:
In accordance with
Real Decreto 889/2006, de 21 de julio por el que se regula en control metrológico del Estado sobre instrumentos de medida, y que incorpora al Derecho interno español la Directiva 2004/22/CE del Parlamento Europeo y del Consejo de 31 de marzo de 2004.
Royal Decree 889/2006 of 21st July 2006 whereby State metrological control of measuring instruments is regulated, and which incorporates into the spanish internal Law the Europe Parliament and Council Directive 2004/22/CE, of 31st March 2004.
Instrumento:
Instrument
Contador de energía eléctrica
Marca/modelo:
Trademark/Type
Sogecam / Sog-wave 1F
Nº Serie/Código CEM:
Serial number/CEM code
CEM0000017429
Especificaciones:
Features
Contador estático monofásico combinado de energía activa clase B y energía reactiva clase 2, o activa clase A y energía reactiva clase 3, en conexión directa, rango extendido de tensión, con discriminación horaria y telegestión. Entorno mecánico M1; entorno electromagnético E2; rango de temperatura -25 °C a 70 °C.
ANEXO 1.- CAMPO DE APLICACIÓN
El presente Certificado de Examen CE de Modelo se refiere únicamente a la parte de energía eléctrica activa.
Las funciones adicionales de energía eléctrica reactiva, de telegestión y discriminación horaria, quedan fuera del campo de aplicación del presente Certificado de Examen CE de Modelo y no están consideradas en el Real Decreto 889/2006 y Directiva 2004/22/CE.
2.- DESCRIPCIÓN DEL INSTRUMENTO 2.1.- Especificaciones técnicas
Contador estático para medida de energía en corriente alterna a 50 Hz, clase B para activa y clase 2 para reactiva, monofásico, con funciones de discriminación horaria y de telegestión, conexión directa, marca SOGECAM INDUSTRIAL S.A. Este contador se puede comercializar como contador de clase A para activa y clase 3 para reactiva. En los dos casos con una corriente máxima de 80 A o de 60 A. El resto de características iguales:
Modelo Sog-wave 1F
Sentido de la energía Bidireccional
Constante 1 000 imp/kWh y 1 000 imp/kvarh Corriente mínima 0,25 A
Corriente de transición 0,5 A Corriente de referencia 5 A Tensión nominal,
rango extendido 127 V… 230 V
Frecuencia 50 Hz
Aislamiento Doble
Clase de protección II Grado IP (EN 60529) IP51
Temperatura operación -25 ºC a + 70 ºC
Ubicación Interior
Entorno mecánico M1 Entorno electromagnético E2
2.2.- Arquitectura física Se compone de:
- Envolvente y tapa cubrebornes.
- Bornes conexiones - Batería de litio.
- Reloj interno.
- Microcontrolador y pantalla.
- Comunicación PLC.
- Relé biestable para abrir o cerrar el paso de la corriente.
- No dispone de puente de tensión.
- El contador cuenta con dos pulsadores:
- Pulsador 1 (no precintable): generalmente se usa para lectura a través de la pantalla. El rearme del elemento de corte se hace con este pulsador.
- Pulsador 2 (precintable): tiene la función de cierre de facturación y actuaciones especiales
2.3.- Características funcionales
- Medida de la energía activa y reactiva acumuladas (kWh/kvarh), en todos los sentidos y cuadrantes posibles: A+, A-, R1, R2, R3 y R4.
- Medida, en cualquier cuadrante de potencia activa y reactiva instantáneas (kW/kvar).
- Tensión instantánea por fase (V).
- Intensidad instantánea por fase (A).
- Factor de potencia instantáneo (cos ϕ).
- Los registros de energía clasificados en: valores instantáneos, curvas de carga (horaria incremental y diaria absoluta), e información tarifada.
- Registros de calidad del suministro.
- Discriminación horaria, con hasta 6 periodos tarifarios controlados por el reloj interno.
- Tres tipos de cierres.
- Capacidad de almacenamiento para el registro de las curvas horarias con un tiempo mínimo de tres meses
- Registro de eventos.
- En ausencia de tensión, el contador mantiene la información almacenada durante al menos 2 años
Dispone, también de:
- Elemento de corte, mediante un relé interno, para funciones de conexión y desconexión, control de la potencia y gestión de la demanda.
- Indicador de de sesión de comunicaciones activa.
- Diodos de verificación: los LED (espectro visible) para verificación metrológica.
- Pantalla para la presentación de las distintas medidas y estados del contador.
- Indicadores de estado y alarmas: indicador de sentido de la energía y de la presencia de tensión y sentido de la circulación pro fase; alarma crítica (incidencias que afectan a la medida), alarma no crítica (mal funcionamiento del contador, hay que cambiarlo cuanto antes) y alarma de agotamiento de batería.
- Un puerto para comunicación local. Puerto óptico: basado en DLMS/COSEM - Un puerto para comunicación remota por la propia red eléctrica basada en PRIME:
2.4.- Sensores
La medición de corriente se lleva a cabo a través de una resistencia Shunt y su acondicionamiento de señal, la cual se conecta al microprocesador que dedica uno de sus núcleos para tal fin.
La medida en tensión se realiza por medio de unas resistencias internas, previamente ajustadas, formando unos divisores de tensión que se conectan al mismo núcleo del microprocesador que efectúa la medida de corriente.
2.5.- Software
Este certificado deberá ir acompañado del certificado de software nº 141518003 y sus adicionales.
2.6.- Características del interfaz con el usuario
La presentación de datos, en la pantalla de visualización, puede ser en modo automático o en modo manual. En el modo automático, el contador presenta en pantalla información de forma secuencial.
En modo manual, pulsando el pulsador 1 se accede a un menú, pasando de un punto a otro con una pulsación rápida, para acceder al contenido de cada uno es necesaria una pulsación larga de dicho botón.
La información que contienen los contratos consiste en los valores actuales del contrato, es decir, energías activa y reactiva absolutas y las máximas.
También ofrece información de los valores en curso y los valores instantáneos, así como sobre de los valores de las magnitudes relacionadas con el suministro eléctrico.
2.7.- Características mecánicas
El grado de protección mecánica es IP51 (UNE 20324 ó EN 60529) e IK 02 (UNEEN 50102) La PCB lleva todos los componentes soldados a la placa y ésta posee cierto grado de flexibilidad.
En la caja de bornes, en la parte inferior del zócalo, están alojados los bornes. Los bornes de intensidad disponen de dos tornillos de fijación para cables.
2.8.- Placa de características, conexionado y precintos
La placa de características, esquema de conexión y marcas de los bornes se ajustan a lo expuesto en las normas mencionadas en el apartado 4 del presente documento.
3.- FABRICACIÓN
En la documentación técnica aportada se describen las fases del proceso productivo, los controles y verificaciones que se han previsto, así como las instrucciones de instalación, puesta en servicio y uso del contador.
4.- NORMAS DE APLICACIÓN
• Norma UNE-EN 50470-1, “Equipos de medida de la energía eléctrica (c.a.).
Requisitos generales, ensayos y condiciones de ensayo. Parte 11: Equipos de medida (índices de clase A, B y C).”
• Norma UNE-EN 50470-3, cuyo título es “Equipos de medida de la energía eléctrica (c.a.). Requisitos generales, ensayos y condiciones de ensayo. Parte 3: Contadores estáticos de energía activa (índices de clase A, B y C).”
5.- DOCUMENTACIÓN TÉCNICA La documentación aportada es la siguiente:
- Memoria Técnica, titulada “ESPECIFICACIÓNES TÉCNICAS Y FUNCIONALES (CEM) SOG-WAVE 1F.” Y que incluye: planos, lista de componentes, fotografías, descripción constructiva, descripción del hardware, descripción del software, proceso de fabricación, estudio de durabilidad y fiabilidad.
- Documentación que acompaña al contador: “FUNDA INDIVIDUAL SERIGRAFIADA CON DECLARACIÓN DE CONFORMIDAD Sog-wave 1F”.
- “Manual de usuario. Guía rápida de visualización contador Sog-wave 1F ed1”, que los usuarios podrán encontrar en la web del fabricante.
Certificados cumplimiento de las normas indicadas en el apartado 4:
- Certificado de ensayos Nº 141518004, de fecha 23/01/2015, emitido por el CEM, Centro Español de Metrología.
- Certificado de software Nº 141518003, de fecha 28/01/2015, emitido por el CEM, Centro Español de Metrología.
- Informe de ensayo Nº 43305REM.001A1, de fecha 17/12/2014, emitido por AT4 Wireless.
- Informe de ensayo Nº IE-ITE-140876/EN, de fecha 10/11/2014, emitido por ITE (Instituto Tecnológico de la Energía).
- Certificado de ensayos Nº 100741004, con fecha 4/11/2010, emitido por CEM (Centro Español de Metrología).
- Informe de ensayo Nº IE-ITE-2010100460, con fecha 27/09/2010, emitido por ITE (Instituto Tecnológico de la Energía).
6.- MARCADO
Una vez realizada la evaluación de conformidad, estos contadores, deberán llevar el siguiente marcado:
Donde son los dos últimos dígitos del año en que se aplica el marcado.
Conforme al Real Decreto 889/2006, de 21 de julio.
NOTA.- Dicha evaluación de conformidad no excluye la obligación de aplicar a estos instrumentos otras prescripciones de carácter no metrológico que les sean reglamentariamente exigidas.
7.- RESULTADOS
A la vista de la documentación presentada y ensayos realizados, así como los resultados del informe de evaluación, se concluye que el instrumento es conforme con el módulo B o examen de modelo que se regula en el Anexo III del Real Decreto 889/2006, de 21 de julio.
FIN DE PÁGINA
Fotografía. Vista frontal
Placa de características
Detalle de la placa de características de cada una de las versiones
Despiece del contador
Pantalla
Esquema de conexiones externas
Precintos
- Precinto metrológico: Cierra la tapa y la base (fabricante):
§ Opción A: precinto tipo metálico.
§ Opción B: precinto adhesivo inviolable y auto-destructible por ambas caras.
- Precinto del reset: Bloquea lapulsación de la tecla roja (compañía).
- Precinto de la tapa cubrebornes: Bloquea el acceso a las bornes de conexión.
Además se minimiza la posibilidad de un uso incorrecto involuntario. La tecnología de shunt empleada anula la posible manipulación del medidor frente a campos magnéticos.
Dimensiones
FIN DE PÁGINA
Triángulo de fijación
FIN DE DOCUMENTO
