Programa de Formación:
Código: 821226
Versión: 1
DISEÑO IMPLEMENTACION Y MTTO DE SISTEMAS DE TELECOMUNICACIONES
Nombre del
Proyecto: Código: 625739
MEJORAMIENTO DE LOS PROCESOS PRODUCTIVOS DE LAS PYMES A TRAVÉS DE LOS SERVICIOS INTEGRADOS DE LAS
COMUNICACIONES.
Fase del proyecto: PLANEACION
Actividad (es) del Proyecto:
Configurar equipos activos de la red de Datos
Actividad (es) de Aprendizaje:
Configurar los dispositivos de la red de datos
Ambiente de formación ESCENARIO (Aula, Laboratorio, taller, unidad productiva) y elementos y condiciones de seguridad industrial, salud ocupacional y medio ambiente. Taller Telecomunicaciones
MATERIALES DE FORMACIÓN
DEVOLUTIVO (Herramienta - equipo) Computadores, video Beam, Switches, Routers, AP. CONSUMIBLE (unidades empleadas durante el programa) Hojas tamaño carta, cable UTP, Conectores RJ45, cable UTP
Resultados de Aprendizaje: Diagnosticar el funcionamiento de los equipos activos de la red de datos a nivel de Hardware y/o de software para aplicar las medidas preventivas y correctivas pertinentes. Resultados de Aprendizaje: Verificar el funcionamiento de los sistemas de conmutación telefónicos de acuerdo con las Normas, parámetros y regulaciones existentes. Resultados de Aprendizaje: Registrar
información del
proceso de
configuración de acuerdo con los formatos de la Empresa.
Resultados de Aprendizaje:
Seleccionar los equipos activos de la red de
datos para
interconexión y los medios de Transmisión
según las
especificaciones del proyecto y normas vigentes Competencia: Configurar, el servicio de telecomunicaciones de acuerdo con Normas
internacionales y procedimientos de la empresa y el Fabricante. Resultados de Aprendizaje: Seleccionar equipos, materiales, protecciones y Resultados de Aprendizaje: Realizar la
configuración de los equipos de voz sobre
Resultados de Aprendizaje:
Realizar la
configuración de los
equipos de Resultados de Aprendizaje: Realizar la configuración de equipos Seleccionar equipos, materiales, protecciones y

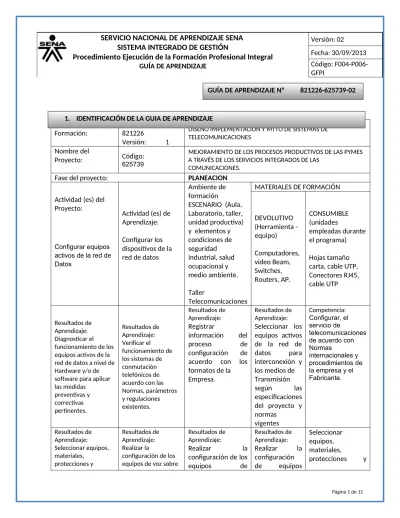

GUÍA DE APRENDIZAJE Nº 821226-625739-02
protocolos necesarios para la
Configuración y pruebas de los sistemas de voz sobre ip de acuerdo con las normas Establecidas por la empresa..
ip de acuerdo con los servicios
Ofrecidos y normas de la empresa.
conmutación
telefónica de
acuerdo con los Servicios ofrecidos y normas de la empresa.
activos de la red de datos para
interconexión
según Los
parámetros establecidos y los
requerimientos del proyecto.
protocolos necesarios para la Configuración y pruebas de los
sistemas de
conmutación
telefónicos de
acuerdo con las Normas
establecidas por la empresa. Resultados de Aprendizaje: Programar actividades para la implementación del diseño de la red de de cableado estructurado y red inalámbrica acorde con procedimientos establecidos por la empresa
Resultados de Aprendizaje: Verificar el funcionamiento de los sistemas de televisión analógica, televisión digital Terrestre (tdt) y televisión ip de acuerdo con las normas, parámetros y regulaciones Existentes. Resultados de Aprendizaje: Seleccionar equipos, materiales, protecciones y protocolos necesarios para la Configuración y pruebas de los
sistemas de
televisión analógica, televisión digital Terrestre (tdt) y televisión ip de acuerdo con las normas
establecidas por la empresa.
Resultados de Aprendizaje:
Verificar el
funcionamiento de los sistemas de voz sobre ip de acuerdo con las normas, Parámetros y regulaciones existentes.
Resultados de Aprendizaje:
Realizar la
configuración de los equipos de televisión
analógica, televisión digital Terrestre (tdt) y televisión ip de acuerdo con los servicios ofrecidos y normas de la Empresa.
Duración de la guía (
en horas): 90
Luego del diseño de la Red y de su implementación se procede a Configurar cada
uno de los equipos configurables.
La configuración de los dispositivos de Red se subdivide generalmente en
configuración de capa II, capa III, capa IV del Modelo OSI, o capas I, II, III del
Modelo TCP/IP.
En los dispositivos de capa II encontramos los Switche y AP, en ésta capa
configuramos direccionamiento MAC, VLAN, Puertos, seguridad.
En los dispositivos de Capa III encontramos los Routers, en éstos dispositivos
configuramos el direccionamiento, seguridad, Interfaces, enrutamiento.
En capa IV se configuran los puertos TCP o UDP, generalmente.
También es necesario saber que más allá de estas capas lo que se configura son
las aplicaciones.
3.1 Actividades de Reflexión inicial.
Sabemos contar solo en sistemas de numeración decimal, lo intentamos con otros sistemas de numeración?.
Como contaban en la antigüedad:
Socializar
3.2 Actividades de contextualización e identificación de conocimientos necesarios para el aprendizaje. Haga una diferenciación entre la topología Física y Lógica
3.3 Actividades de apropiación del conocimiento (Conceptualización y Teorización). En el Switch se configura para que los puertos queden con la MAC asignada.
La ampliación de todos estos Temas los puede encontrar en la plataforma de Cisco CCNAE I, II, III, IV
ASIGNACIÓN DE LA MAC A PUERTOS GE 0/1, Fa 0/1…
Seguridad en caso de violación
Switch01> enable
Switch01# config terminal
Switch01(config-if)# switchport port-security
Switch01(config-if)# switchport port-security maximum 1 Switch01(config-if)# switchport port-security violation shutdown
Switch01(config-if)# switchport port-security mac-address 0a04.aaf8.13ad Switch01(config-if)# end
TANTO EN EL SWITCH COMO EN EL ROUTER SE PUEDE CONFIGURAR SSH
TP(config)#hostname [NOMBRE_ROUTER]
TP(config)#ip domain-name [NOMBRE_DOMINIO] TP(config)#crypto key generate rsa
TP(config)#ip ssh time-out [TIEMPO_MUERTO_EN_SEGUNDOS] TP(config)#ip ssh authentication-retries [NRO_INTENTOS_CONEXION] TP(config)#username [NOMBRE_USUARIO] password [CONTRASEÑA] TP(config)#line vty [NRO_LINEA_INICIO] [NRO_LINEA_FIN]
TP(config-line)#transport input ssh TP(config-line)#login local
Cliente SSH Desde El Router Comando:
dp#ssh -l [USUARIO] [DIRECCION_IP] Ejemplo:
TP#ssh -l root 200.1.2.3
Configuración Básica del Router
Asignar contraseñas de acceso RouterA#(config)line console 0 RouterA#(config-line)password cisco RouterA#(config-line)login
Configurar interfaces
RouterA#(config)interface ethernet 0/0
RouterA#(config-if)ip address n.n.n.n m.m.m.m RouterA#(config-if)no shutdown
Configuración de la dirección IP y máscara router#configure terminal
router(config)#interface e0/0
router(config-if)#ip address n.n.n.n m.m.m.m router(config-if)#no shutdown
router(config-if)#^Z router#
Ejemplo:
(config)#interface serial 0/0
(config-if)#ip address 10.1.1.1 255.255.255.252
Asignar reloj a una interfaz:
(config-if)#clock rate
Ejemplo: (config-if)#clock rate 64000
Habilitar enrutamiento:
(config-router)#network [wildcard] Ejemplo 1:
(config)#router rip
(config-router)#network 172.16.0.0
exclusivo para rip (habilitar enrutamiento que soporte subredes de máscara variable) (config-router)#version 2
Ejemplo 2:
(config)#router ospf 1
(config-router)#network 172.16.4.0 0.0.3.255 area 0.0.0.0
Visualizar la configuración del router:
#show running-config
Visualizar la tabla de enrutamiento de un router:
#show ip route
Visualizar el estado de todas las interfaces: #show interfaces
Visualizar el estado de una interfaz: #show interface <#>
Ejemplo:
#show interface serial 0/0/0 Agregar una ruta estática (config)#ip route [metrica] Ejemplo:
(config)#ip route 0.0.0.0 0.0.0.0 192.168.4.5 10
Propagar rutas estáticas por el protocolo de enrutamiento:
(config-router)#redistribute static
Establecer el password del modo enable: (config)#enable password
Establecer el password encriptado:
(Es normal que arroje una alerta si se establece la misma clave para el enable password) (config)#enable secret
Habilitar la encripción de claves en el archivo de configuración: (config)#service password-encriyption
Habilitar las terminales virtuales: (config)#line vty <#1> <#1> (config-line)#password (config-line)#login Ejemplo:
(config)#line vty 0 4
(config-line)#password cisco (config-line)#login
PROCEDIMIENTO PARA CREACIÓN DE VLAN
Habilitamos el Switche
Switch>en
Switch#VLAN DAtabase
documentation for configuring VTP/VLAN in config mode.
Creamos la VLAN 10 y le colocamos nombre Estud
Switch(vlan)#VLAN 10 NAME ESTUD VLAN 10 added:
Name: ESTUD
Creamos la VLAN 20 y le colocamos nombre Admin Switch(vlan)#VLAN 20 NAME ADMIN
VLAN 20 added: Name: ADMIN Salimos
Switch(vlan)#EXIT APPLY completed. Exiting....
Comprobamos Switch#SHOW VLAN
Listas de Control de Acceso ACL
Caso I
Router(config)#access-list 102 permit ip 192.168.1.2 0.0.0.0 192.168.2.0 0.0.0.255 Router(config-if)#ip access-group 102 in
Caso I
Router(config)#access-list 101 deny ip 192.168.3.2 0.0.0.0 192.168.1.2 0.0.0.0 Router(config)#access-list 101 permit ip any any
Router(config-if)#ip access-group 101 in Caso III
Router(config)#access-list 104 deny icmp any 192.168.1.10 0.0.0.0 Router(config)#access-list 104 permit ip any any
Router(config-if)#ip access-group 104 out
ACL estándar
ACL extendidas
Las ACL extendidas filtran los paquetes IP en función de varios atributos, por ejemplo: tipo de protocolo, direcciones IP de origen, direcciones IP de destino, puertos TCP o UDP de origen, puertos TCP o UDP de destino e información opcional de tipo de protocolo para una mejor disparidad de control. En la figura, la ACL 103 permite el tráfico que se origina desde cualquier dirección en la red 192.168.30.0/24 hacia cualquier puerto 80 de host de destino (HTTP). Las ACL extendidas se crean en el modo de configuración global.
3.4 Actividades de evaluación.
Evidencias de Aprendizaje Criterios de Evaluación Técnicas e Instrumentos de Evaluación
Evidencias de Conocimiento : Configura direccionamiento IP Selecciona los equipos adecuados para configurar la Red LAN y WAN.
Configura los equipos de la Red LAN y WAN, de extremo a extremo.
Verifica las conexiones en equipos Intermedios y de Extremo a Extremo.
ALISTA EQUIPOS, PROTECCIONES Y MATERIALES PARA LA CONFIGURACIÓN Y PRUEBAS DE LOS SISTEMAS
DE CONMUTACIÓN TELEFÓNICOS DE ACUERDO CON LAS NORMAS ESTABLECIDAS POR LA EMPRESA
SELECCIONA PROTOCOLOS PARA LA CONFIGURACIÓN Y PRUEBAS DE LOS SISTEMAS DE CONMUTACIÓN
TELEFÓNICOS DE ACUERDO CON LAS NORMAS ESTABLECIDAS POR LA EMPRESA.
CONFIGURA EQUIPOS DE CONMUTACIÓN DE ACUERDO AL SERVICIO A PRESTAR. EJECUTA PRUEBAS A LOS SISTEMAS DE CONMUTACIÓN DE ACUERDO CON EL DISEÑO REALIZADO
REPARA FALLAS DE CONFIGURACIÓN EN LOS SISTEMAS DE CONMUTACIÓN DE ACUERDO CON LAS PRUEBAS
REALIZADAS.
REALIZA EL DISEÑO DE LA RED TENIENDO EN CUENTA LAS TOPOLOGÍAS, TRAFICO Y PRIVILEGIOS, DE
ACUERDO CON REQUERIMIENTOS DEL CLIENTE. ELABORA LISTADOS DE EQUIPOS ACTIVOS Y MEDIOS DE TRANSMISIÓN ACORDE CON EL DISEÑO.
ELABORA CUADROS COMPARATIVOS, DE EQUIPOS ACTIVOS Y MEDIOS DE TRANSMISIÓN, PARA LA TOMA DE
DECISIONES ACORDE CON LAS ESPECIFICACIONES TÉCNICAS. RECONOCE LAS TOPOLOGÍAS FÍSICAS Y LÓGICAS DE LA RED Y DISPONE LOS EQUIPOS
Prueba de conocimiento
ACTIVOS DE
ACUERDO AL DISEÑO, TENIENDO COMO BASE EL MODELO DE REFERENCIA Y APLICANDO LAS NORMAS
TÉCNICAS DE SEGURIDAD E HIGIENE VIGENTES. ESTABLECE LAS DIFERENCIAS Y RELACIÓN ENTRE LAS DIRECCIONES MAC, DIRECCIONES IP Y LOS NÚMEROS
DE LOS PUERTOS DE ACUERDO CON LEYES Y PRINCIPIOS TÉCNICOS.
DISEÑA RED LAN CON PRIVILEGIOS DE ACUERDO CON LOS REQUERIMIENTOS DEL CLIENTE.
DISEÑA UN ESQUEMA DE SUBREDES Y DIRECCIONAMIENTO CUMPLIENDO REQUERIMIENTOS DE LA
TOPOLOGÍA DEL DISEÑO DE LA RED. UBICA LOS EQUIPOS ACTIVOS SEGÚN TOPOLOGÍA, REQUERIMIENTOS Y DISEÑO DE LA RED.
CONFIGURA PROTOCOLOS DE ENRUTAMIENTO Y CONMUTACIÓN DE ACUERDO CON EL DISEÑO PREESTABLECIDO.
IMPLEMENTA LA CONFIGURACIÓN DE LOS DISPOSITIVOS ACTIVOS CUMPLIENDO PARÁMETROS
ESTABLECIDOS Y REQUERIMIENTOS DEL PROYECTO.
CONECTORIZA LA RED DE ACUERDO CON PARÁMETROS INTERNACIONALES.
REALIZA PRUEBAS DE CONECTIVIDAD A LA RED DE DATOS ACORDE CON LOS REQUERIMIENTOS DEL DISEÑO.
DIAGNOSTICA LAS FALLAS, A NIVEL LOCAL Y REMOTO, EN LA RED DE DATOS DE ACUERDO CON LAS
PRUEBAS REALIZADAS.
CORRIGE FALLAS DE ACUERDO CON LOS DIAGNÓSTICOS REALIZADOS EN LA RED DOCUMENTA LA CONFIGURACIÓN DE LOS EQUIPOS SEGÚN LOS PROCEDIMIENTOS REALIZADOS.
APLICA POLÍTICAS DE SEGURIDAD DE ACUERDO AL DISEÑO ESTABLECIDO Y REQUERIMIENTOS DEL CLIENTE.
ALISTA EQUIPOS, PROTECCIONES Y MATERIALES PARA LA CONFIGURACIÓN Y PRUEBAS DE LOS SISTEMAS
ACTIVIDADES DEL PROYECTO
DURACIÓN (Horas)
Materiales de formación devolutivos: (Equipos/Herramientas)
Materiales de formación
(consumibles) Talento Humano (Instructores)
AMBIENTES DE
APRENDIZAJE TIPIFICADOS
Descripción Cantidad Descripción Cantidad Especialidad Cantidad
ESCENARIO (Aula, Laboratorio, taller, unidad productiva) y elementos y condiciones de seguridad industrial, salud ocupacional
y medio ambiente
Configurar los equipos Activos de la
red de Datos 200
Video Beam Sw, Ro, AP
1 4
Cable UTP
Conectores RJ45 40
Electrónica/ Telecomunicaciones Redes de Computadores
Sistemas
1
Taller de Telecomunicaciones con 25 computadores, software de
simulación y Diseño Previo
Software de Simulación Packet
Tracer computadores
25
marcadores borrables. Hojas tamaño
carta
Port: Boquilla del salida del SW hacia el PC
VLAN: Virtual Local Area Network
VPN: Virtual private Network
Gateway: Puerta de enlace
Serial: Puerto entre Routers
Fast Ethernet: Puerto del Sw para conexión con PC
Trunk: Troncal por donde pasan varias VLAN
ACL: Listas de Control de Acceso, creadas en el Router para permitir o denegar tráfico.
Guía de Estudio CISCO CERTIFIED NETWORK ASSOCIATE CCNAE IV.
Técnicas de configuración de Reuters Cisco Ernesto Ariganelly
Jorge Ricardo Rozo Hernández 5. GLOSARIO DE TERMINOS
6. REFERENTES BIBLIOGRÁFICOS
