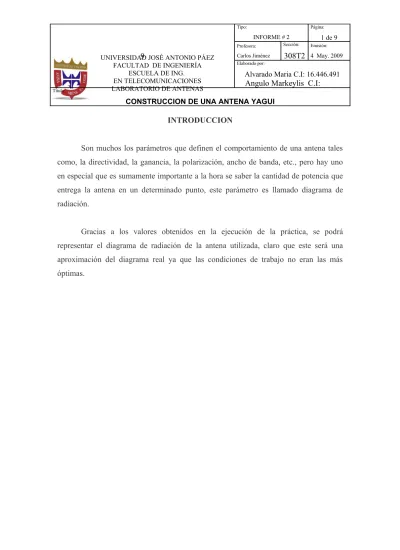

INTRODUCCION
Son muchos los parámetros que definen el comportamiento de una antena tales
como, la directividad, la ganancia, la polarización, ancho de banda, etc., pero hay uno
en especial que es sumamente importante a la hora se saber la cantidad de potencia que
entrega la antena en un determinado punto, este parámetro es llamado diagrama de
radiación.
Gracias a los valores obtenidos en la ejecución de la práctica, se podrá
representar el diagrama de radiación de la antena utilizada, claro que este será una
aproximación del diagrama real ya que las condiciones de trabajo no eran las más
óptimas.
1. MATERIALES EMPLEADOS EN LA PRACTICA
•
Cable RG-58 (50 ohm)
•
Antena Yagui.
INSTRUMENTOS USADOS PARA REALIZAR MEDICIONES
•
Analizador de espectro.
•
Generador de señales RF.
2. PASOS Y PROCEDIMIENTOS EMPLEADOS
La práctica consistió en tomar una antena del tipo de la figura #1,
conectarla a una generador de señales y generar una señal con la frecuencia
adecuada para la antena
La frecuencia fue obtenida, midiendo el largo del dipolo principal de la
antena (un dipolo doblado), esta medida vendría a representar lambda medio de
la frecuencia, es decir:
cm mts 33 33 , 0 2 = = λ→
λ=0,66mts =66cm cm mts 16,5 165 , 0 4 = = λAl tener la media de lambda se podía calcular la frecuencia:
f c Vf = =λ×
→
c f =λMhz
Mhz
mts
s
mts
f
454
,
54
.
450
66
,
0
10
3
8≈
=
×
=
Tanto el analizador como el generador, se pudieron graduar en la
frecuencia exacta que requería la antena, pero por falta de equipos tuvimos que
usar como transmisora una antena de tipo monopolo, que según la teoría debía
ser de
λ
/4=17,5cm, pero que solo llegaba a 20 cm.
Al finalizar los cálculos conectamos la antena al analizador de espectro,
con un cable coaxial RG-58 bastante largo. Se hicieron los siguientes ajustes
necesarios en el analizador y en el generador de señales:
Analizador
Generador
Cuando todo estaba preparado se procedió a realizar las mediciones de
potencia que recibía la antena. Las mediciones se realizaban cada 30º, es decir,
una persona sujetaba la antena enfrente del generador, para luego girar sobre su
propio eje 30º por vez hasta llegar a 0º grados nuevamente.
El analizador brindaba una imagen como la figura #2 de la señal:
Figura #2.
CALCULOS Y GRAFICAS
Los valores dados por el analizador de espectro estan en unidades de dbm pero para
facilidad en los cálculos se van a a pasar a db, para esto se utiliza la siguiente
fórmula:
db dbm
