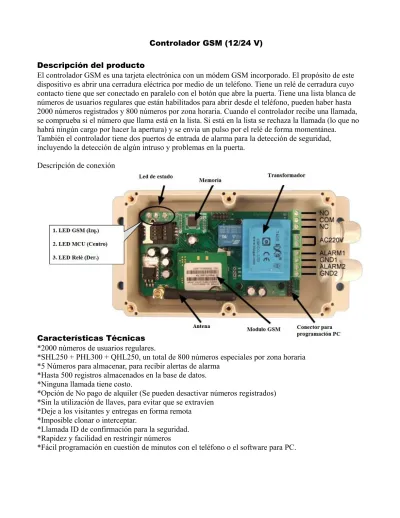

Controlador GSM (12/24 V) Descripción del producto
El controlador GSM es una tarjeta electrónica con un módem GSM incorporado. El propósito de este dispositivo es abrir una cerradura eléctrica por medio de un teléfono. Tiene un relé de cerradura cuyo contacto tiene que ser conectado en paralelo con el botón que abre la puerta. Tiene una lista blanca de números de usuarios regulares que están habilitados para abrir desde el teléfono, pueden haber hasta 2000 números registrados y 800 números por zona horaria. Cuando el controlador recibe una llamada, se comprueba si el número que llama está en la lista. Si está en la lista se rechaza la llamada (lo que no habrá ningún cargo por hacer la apertura) y se envia un pulso por el relé de forma momentánea.
También el controlador tiene dos puertos de entrada de alarma para la detección de seguridad, incluyendo la detección de algún intruso y problemas en la puerta.
Descripción de conexión
Características Técnicas
*2000 números de usuarios regulares.
*SHL250 + PHL300 + QHL250, un total de 800 números especiales por zona horaria
*5 Números para almacenar, para recibir alertas de alarma
*Hasta 500 registros almacenados en la base de datos.
*Ninguna llamada tiene costo.
*Opción de No pago de alquiler (Se pueden desactivar números registrados)
*Sin la utilización de llaves, para evitar que se extravíen
*Deje a los visitantes y entregas en forma remota
*Imposible clonar o interceptar.
*Llamada ID de confirmación para la seguridad.
*Rapidez y facilidad en restringir números
*Fácil programación en cuestión de minutos con el teléfono o el software para PC.
Instalación
Por favor, lea todo el manual antes de la instalación
* Verifique que la fuente de alimentación sea la correcta (12/24 V AC/DC)
* Para maximizar la recepción, instalar la antena GSM en una posición elevada prominente si es posible, y montado verticalmente.
* La unidad GSM requiere que se monte cuidadosamente en una caja resistente a la intemperie para que pueda operar.
* Asegúrese siempre de que el aparato esté apagado antes de insertar o extraer una tarjeta SIM o se causara un daño al modulo.
Para instalar el controlador GSM, es necesario conectar los 2 cables del contacto del relé en paralelo con el botón de apertura de la cerradura. Los contactos del relé pueden estar a un máximo de 48 V 0,5 A, esto es suficiente para su funcionamiento, pero no se debe cambiar a altos voltajes o corrientes.
Usted debe instalar el controlador en un lugar donde exista señal GSM proveniente del operador que desee utilizar. Compruébelo usted mismo con un teléfono antes de proceder con la instalación. Si usted necesita instalar el dispositivo en un lugar con poca señal, es posible considerar el uso de una antena externa.
A continuación, debe insertar la tarjeta SIM del operador que desee utilizar con la dirección correcta de acuerdo a las siguientes imágenes.
! Nota! : Sería mejor probar la tarjeta SIM en su teléfono móvil para asegurarse de que la tarjeta SIM este activada correctamente antes de insertarlo en la unidad.
1. Deslice hacia atrás la tapa de la tarjeta y levántelo
2. Deslice la tarjeta SIM en la tapa de la tarjeta de asegurarse de que la esquina recortada de las líneas de la tarjeta SIM con la esquina recortada de la ranura de la tarjeta SIM
3. Cierre la tapa de la tarjeta
4. Deslice la tapa de la tarjeta para bloquear el chip en la ranura SIM
El controlador también viene con 2 entradas adicionales. Las entradas se pueden utilizar para generar alarmas cuando esta se activa.
Programación
Se puede programar el controlador GSM con los comandos vía SMS a través de su teléfono. Es seguro de hacerlo, porque además del hecho de que otras personas no pueden saber el número de la tarjeta SIM insertada en el mismo, también se utiliza una contraseña que hace que sea imposible para cualquiera ingresar, incluso si tuvo acceso al sistema por casualidad .
Recuerde que los comandos deben ser en mayúsculas. No agregar espacios o cualquier otro carácter.
Algunas instrucciones complicadas, no pueden ser programadas por vía SMS del teléfono. Para eso será necesario utilizar el software de PC para programar y consultar el estado de la terminal.
La imagen de alambre de abajo sirve para mostrar cómo conectar el cable al conector de programa de PC con el adaptador. Por favor, conecte como se muestra en la imagen.
Controlador GSM interfaz de software para PC
1.Configuración e inicio de nueva página 2. Abrir archivo guardado
3. Guarde los números de teléfono en su ordenador para futuros cambios 4. Guardar con un nuevo nombre de archivo
5. Selección de comunicación, pestaña configuración del puerto 6. Conectar a la unidad
7. Selección de idioma
8. Ficha de Configuración – Insertar regulares / Números especiales de teléfono, varios 9. Pestaña conectarse
10. Pestaña número de teléfonos - Agregar números de teléfono regulares (200) 11. Pestaña números especiales - Agregar números de teléfono especiales (750)
12. Pestaña números de teléfono de alarma - Añadir números de teléfono de alerta de alarma (5) 13. Pestaña Varios
Los siguientes comandos se utilizan vía SMS para configurar el Controlador Celular:
# PWD: Contraseña
#CAP: Cambiar contraseña
# WHL: Lista Blanca (agregar o quitar números)
# GOT: Regular tiempo de pulso relé
# ALARM: Ajuste de alarma
# MODE: Configuación del relé
# CSQ: Comprobación de la calidad de la señal
# SCA: Configurar la dirección del centro de servicio
# STATUS: Verificar el estado de la terminal
Una vez que se ejecuta un comando con un SMS, recibirá un SMS de confirmación con OK si todo es correcto o ERR si hay un error.
# PWD contraseña.
Este comando debe ir siempre con los 6 dígitos de la contraseña.
El valor predeterminado estándar, cuando el dispositivo viene de fábrica, es 123456.
Le sugerimos que lo cambie, utilizando el comando # CAP.
En todos los ejemplos siguientes se utilizará 123456 como un ejemplo de contraseña
#CAP Cambio de contraseña
Utilice este comando para cambiar la contraseña por una nueva que eligió para su dispositivo (no lo olvide, o usted tendrá que enviar la unidad de nuevo a nosotros para restablecerla, y esto tiene un costo).
El comando #CAP debe ser emitido 2 veces para estar seguro de que no lo digite erróneamente.
Por supuesto que debe ir precedida de la antigua contraseña.
Por ejemplo, para cambiar la contraseña de 123456 por la nueva contraseña 333444 El SMS quedaría de la siguiente manera:
#PWD123456#CAP333444#CAP333444 Respuesta SMS: PWD SETUP OK
Recibirá un mensaje como respuesta si el procedimiento fue correcto
Si fuese un error por digitar mal la contraseña antigua, el mensaje sería el siguiente: Error Old Password
Si el error fuese haber digitado mal la nueva contraseña: Error New Password,Please Check the input again.
#WHL Lista blanca
Este es el comando que utilizará más. Se utiliza para agregar o quitar los números que están habilitados para abrir la puerta. Usted puede agregar hasta 2000 números a la lista. Cada posición debe estar indicado en orden y le aconsejamos que mantenga una lista escrita en alguna parte para saber qué números son y en qué posición.
*Para añadir un número, la sintaxis del comando es la siguiente:
#PWD123456#WHL01=61143815 Respuesta SMS: SET TO WHL001 61143815 OK
Donde 01 es la posición en la lista y 61143815 es el número almacenado.
Tenga en cuenta que es posible programar hasta un máximo de 10 dígitos para un número. Si tiene más dígitos, se debe usar los más a la derecha. Por ejemplo, si su número es 33446665555 usted debe programar 3446665555. Si su número aparece como +85261143815 no debe programar el código del país (+852). Si su número tiene sólo 9 dígitos o menos, no es un problema. Lo importante es que no exceda de los 10 dígitos.
*Para comprobar cual es un número en la lista:
#PWD123456#WHL0001?
Respuesta SMS: WHL01 IS 61143815 OK
*Para borrar un número
#PWD123456#WHL01=0000000 (O puedes sobrescribir con otro número) Respuesta: WHL01 SET TO 00000000
*Lista de todos los números
#PWD123456#WHL=ALL? (Instrucciones sólo para PC) Respuesta :
WHL01 IS XXX WHL03 IS XXX WHL08 IS XXX ...
#SHL, #PHL, #QHL Lista especiales.
Seleccione la hora en quiere que operen los números
#PWD123456#SHL001=61143815:1357(8:32-23:59)
Respuesta SMS : SHL001 SETUP TO 61143815:1357(8:32-23:59)
### SHL001 número operará de 8:32 a 23:59 los Lunes, Miércoles, Viernes y Domingo todas las semanas
#PWD123456#PHL002=61143816:120324-121012(8:32-18:26)
Respuesta SMS: PHL002 SETUP TO 61143816: 100324-100812(8:32-18:26)
### PHL001 número operara desde 8:32 a 18:26 de Marzo 24 a Octubre 12
#PWD123456#QHL001=61143817:12
Respuesta SMS: QHL003 SETUP TO 61143817:12
### QHL001 número operara un total de 12 veces ante de su expiración.
• Para comprobar un número en la lista
#PWD123456#SHL0001?
Respuesta : SHL001 IS 61143815 OK
Ó #PWD123456#PHL0001? ó #PWD123456#QHL0001?
• Para borrar un número
#PWD123456#WHL001=0000
Ó #PWD123456#PHL001=0000 ó #PWD123456#QHL01=0000 (O puedes sobrescribir un número)
Lista de todos los números
#PWD123456#SHL=ALL? (Instrucciones sólo para PC) Respuesta SMS :
SHL01 IS XXX SHL03 IS XXX QHL08 IS XXX
……
#GOT Tiempo de pulso de relé para cerradura
Este comando es útil en caso de querer mantener el pulso presionado por más tiempo. El tiempo estándar es de 0,3 segundos (300 ms). Se puede cambiar con el comando GOT.
*La sintaxis del comando sería la siguiente
#PWD123456#GOT500
Respuesta: DELAY TIME SET TO 0500MS
El comando ha cambiado el tiempo de apertura por 500 ms (0,5 segundos).
*Usted puede comprobar qué tiempo de pulso esta actualmente
#PWD123456#GOT?
Respuesta: DELAY TIME IS 0500 MS
# ALARM configuración de la alarma
(1) Usted puede configurar números de teléfono que son alertados en caso de que haya un entrada de información en las alarma colocadas.
#PWD123456#ALARM01=61143815
Donde 01 es la posición en la lista
Respuesta SMS: ALARM01 SET TO 61143815 OK
Cuando el número almacenado es 000000, elimina el número en esa posición (2) Comprobar cuál es el número en un lugar de la lista de teléfonos de alarma:
#PWD123456#ALARM01?
Respuesta SMS: ALARM01 IS 61143815 OK
(3) Lista de todos los números en la lista de teléfonos de alarma:
#PWD123456#ALARM=ALL?
Respuesta SMS: ALARM IS XXXXX:XXXX:XXXXXXX:0000:0000
(Se muestran un total de cinco números, si no hay números almacenados, serán reemplazados por 0000)
(4)La instalación del modo de alarma
Hay dos entradas de alarma, se puede recibir la alerta a través de SMS o Teléfono
#PWD123456#ALARM-IN1=ON:PHONE:10,ALARM-IN2=OFF
Respuesta SMS: ALARM_IN1=ON:PHONE:10,ALARM_IN2=OFF
#PWD123456#ALARM-IN1=ON:SMS:2,ALARM-IN2=ON:PHONE:3
Respuesta SMS: ALARM_IN1=ON:SMS:2, ALARM_IN2=ON:PHONE:3
Si en el modo de teléfono: cuando se recibe la entrada de alarma, se debería llamar a los números en la lista de teléfonos de alarma hasta que rechazen la llamada telefónica ó que continúe llamando a los números hasta que se cumpla el tiempo ajustado.
En el modo de SMS:
Cuando se recibe el señal de alarma, a continuación enviará un SMS al los números de la lista de teléfonos de alarma hasta que reciba el SMS o se ponga en PAUSA la alarma.
En esta instrucción, que ALARM-IN1=ON:SMS:2,ALARM-IN2=ON:PHONE:3
Esto significa que la señal de alarma 1 se activará cuando la alarma 1 está en cortocircuito a La entrada de alarma 1 y la última a 2 segundos.
Esto significa que la señal de alarma 2 se activará cuando la alarma 2 está en cortocircuito a La entrada de alarma 2 y el último a 3 segundos.
Configuración de la mensajería de texto SMS:
#PWD123456#UDI1:XXXXXX, UDI2:XXXXXX
Reconocimiento: UDI1:XXXXXX, DI2:XXXXXX OKAY
(Cuando la entrada de alarma se dispara, se enviará un SMS ya ajustado con este comando UDI)
#CSQ Comprobación de señal GSM
Este comando es útil para ver el estado de la red.
El nivel de la señal del Control Celular que esta recibiendo. Va de 0 a 32 (si es 0 dudamos de que habrá una respuesta ...). Usted debe tener una señal por encima de 12 para estar seguro de ser capaz de abrir la puerta en cualquier condición. Mejor si es superior a 16. Se debe añadir una antena externa si este no es el caso, o, eventualmente, cambiar de operador, incluso con otro que sirva mejor en su área.
#PWD123456#CSQ?
Respuesta: CSQ IS 26
#MODE Configuración del funcionamiento del relé
#PWD123456#MODE0
Respuesta: RELAY SET TO MODE0
#PWD123456#MODE1
Respuesta: RELAY SET TO MODE1
Si se configura en MODE0, el relé quedara pulso momentáneo y en MODE1 quedara pulso retenido.
#STATUS Comprueba la configuración del terminal
#PWD123456#STATUS?
Ejemplo de Respuesta:
ALARM1=ON:SMS:10,ALARM2=ON:SMS:20,GOT=1000,WHL=85,ALARM1=H,ALARM2=
H,BCPW=34,CSQ=20,RELAY=ON
#PWD123456#TIMER-UPDATE:96754667
Este comando es utilizado para configurar un número que se utilice para actualizar la hora interna de trabajo del terminal.
Ejemplo de respuesta: #PWD123456#TIMER-UPDATE: 96754667 OK
#PWD123456#CLOCK ( Sólo la actualización con el teléfono es efectivo)
Esto se utiliza para actualizar el reloj del dispositivo con el número de actualización del teléfono especificado
Respuesta: Update 96754667 OK
Interfaz de Software
Puerto COM parámetros de configuración de interfaz y conectar con el dispositivo
Antes de programar el dispositivo a través de la PC, en primer lugar usted necesita los parámetros de configuración del puerto COM y luego conectar el dispositivo al software del PC.
La contraseña es la misma contraseña PWD si no hay cambios, la contraseña inicial es "123456"
Paso 1: Presione el botón de configuración de puerto COM Paso 2: Seleccione el puerto COM correcto
Paso 3: Conecte el dispositivio
Configuración de la Interfaz de los números de teléfonos (Phone Numbers) Normalmente, en primer lugar, sería mejor tener todos los números desde la unidad dispositivo, entonces asegúrese de saber qué números ya están en el interior del dispositivo.
Antes de descargar los números de teléfono, es necesario en primer lugar, seleccionar el número de índice de la derecha (INDEX) y luego ingresar los datos de los usuarios, Luego de ingresar pulse el botón "SET" para establecer el índice de entrada de color rojo, a continuación, presione el botón
"Download All Phones", después de la descarga, se convertiría con el color verde.
Si desea eliminar un índice de información, entonces usted necesita seleccionar la línea índice derecha (INDEX) y presionar el botón "Eliminar", y luego presionar en el botón "Download All Phones".
(Donwload All Phones, que sólo significa que se descargan todos los números ya ajustados en el dispositivo)
Configuración de números especiales (Special Phone Numbers)
La pestaña Número de teléfono especiales se utiliza para fijar el número especial para controlar el dispositivo.
Tiene tres modos de usuario:
De vez en cuando (SHL): Qué días de la semana y cuando se puede controlar el dispositivo.
De fecha a fecha (PHL): A partir de que fecha hasta que fecha, el número especial puede controlar el dispositivo.
Por cantidad de entradas (QHL): Configuración de los números totales de entrada (aperturas) que pueden para controlar el dispositivo.
Configuración de números de alarma (Alarm Phone Numbers)
Esto se utiliza para fijar los números de teléfono de alarma, cuando la entrada de alarma se activa, el dispositivo llama al número o enviá un SMS.
Pestaña de sesión (Historial de aperturas) LOG
Configuración de parámetros varios (Miscellanelous) Esto se utiliza para fijar los parámetros del dispositivo.
Unit Info: Eso muestra la edición de diseño del dispositivo, no es necesario cambiarlo Unit Time: Se utiliza para ajustar la hora del dispositivo
Unit Password: Se utiliza para cambiar la contraseña Reception: Se utiliza para verificar la recepción de la señal
Battery Backup: Se utiliza para configurar el apagado de la alarma
Self clock update SMS: Se utiliza para fijar el número que actualizara la hora en el dispositivo Band selection: No disponible
Relay Mode: Para configurar el modo de trabajo del relé
Relay Status: Para configurar si esta activado o desactivado el relé.
Alarm: Para configurar los dos canales de alarma
Alarm content: Utilizada para configurar el contenido del SMS cuando se activa la alarma.
Nota:
1. El relé no puede ser configurado en "0", entonces cuando se llama al dispositivo, la salida de relé no va a funcionar
2. No se debe cambiar la selección de banda si no están muy familiarizados con los dispositivos GSM.
3. Usted puede utilizar el cuadro de selección de estado de relé para comprobar si la salida de relé funciona bién o no.
Solución de problemas
Ningún LED se enciende después de encender el dispositivo
· Revise la fuente de alimentación.
· Compruebe si los cables están bien conectados.
GSM LED D6 no parpadea lentamente
(GSM LED normalmente parpadeará rápidamente cuando se apaga y cuando se conecta a la red GSM y, en otro caso sólo parpadeará dos segundos por momentos).
· Revise si la tarjeta SIM se ha insertado correctamente.
· Verifique el PIN. (Normalmente no es necesario comprobar si la tarjeta SIM puede trabajar con su teléfono móvil.)
· Compruebe la conexión de la antena.
· La señal de GSM no es buena y no se puede conectar con la red GSM, trate de mover a otro lugar para poner a prueba la señal.
· Si aún no logra haber señal, contactese con la empresa que proporciona el servicio GSM
· Cuando el LED D6 parpadea lentamente , trate de llamar a la tarjeta SIM, el estado llamando debe sonar ocupado.
MCU LED D4 no se parpadea lentamente
· MCU no está funcionando correctamente, compruebe la alimentación del sistema No hay pulso de relé aunque se puede oír cuando el teléfono llama al dispositivo
· Compruebe si su número de teléfono ya está configurado en el dispositivo.
· GSM-KEY no se inicializa correctamente en el arranque (aprox. 10 segundos después de encender).
· Si el tiempo de apertura de relé es muy corto (Debe ser superior a 0,5 segundos) EL controlador no se comunica con el PC
· Compruebe la conexión del cable de serie.
· Compruebe el ajuste del número de COM en el PC.
· Comprobar los parámetros de COM (9600 bps, 8N1).
· Una llamada entrante esta en el controlador
· Un mensaje SMS entrante se encuentra en elaboración por el sistema.
