SERVICIO GEOLÓGICO MEXICANO

(1)

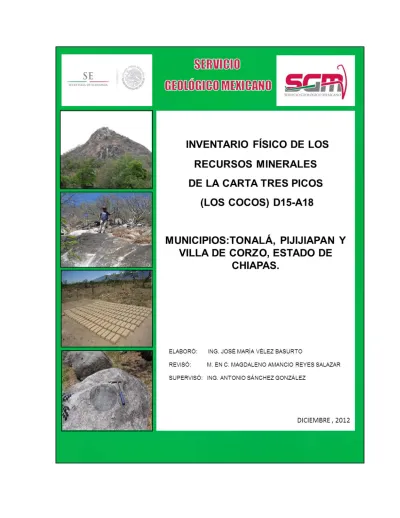

Carta Inventario Minero Tres Picos (Los Cocos) D15-A18, Escala 1:50,000

(2)

ÍNDICE

Pag.

I. GENERALIDADES 1

I.1. Introducción 1

I.2. Antecedentes 1

I.3. Objetivo 2

II. MEDIO FÍSICO Y GEOGRÁFICO 3

II.1. Localización y Extensión 3

II.2. Reseña Histórica 4

II.3. Sociodemografía 5

II.4. Vías de Comunicación y Acceso 6

II.5. Fisiografía 8

II.6. Hidrografía 11

III. MARCO GEOLÓGICO 13

III.1. Geología Regional 13

III.2. Geología Local 16

IV. YACIMIENTOS MINERALES 19

IV.1. Localidades de Agregados Pétreos 19

IV.2. Localidades de Rocas Dimensionables 36

IV.3. Localidades de Minerales No Metálicos 71

V. CONCLUSIONES Y RECOMENDACIONES 91

BIBLIOGRAFÍA 94

(3)

0 FIGURAS

Pag.

Figura 1. Plano de localización de la carta Tres Picos D15-A18, Edo. de Chiapas 3 Figura 2. Vías de comunicación de la carta Tres Picos D15-A18 8 Figura 3. Ubicación de la carta Tres Picos, en el mapa de provincias Fisiográficas 9 de Raisz (1964)

Figura 4. Provincias Fisiográficas del Estado de Chiapas (INEGI, 2006) 10 Figura 5. Ubicación de la carta Tres Picos en relación a las Regiones Hidrológicas 12 del Edo. de Chiapas

Figura 6. Ubicación de la carta Tres Picos en relación a los Terrenos 14 Tectonoestratigráficos de México (Campa-Uranga y Coney, 1983)

Figura 7. Ubicación de la carta Tres Picos en relación a las Provincias Geológicas 15 de México (Ortega, G., 1991)

TABLAS

Tabla 1. Localidades de Agregados Pétreos, carta Tres Picos, Edo. de Chiapas 20 Tabla 2. Localidades de Rocas Dimensionables, carta Tres Picos, Edo. de Chiapas 37 Tabla 3. Localidades de Minerales No Metálicos, carta Tres Picos, Edo. de Chiapas 71 Tabla 4. Localidades Mineras carta Tres Picos, Edo. de Chiapas 89

PLANOS

Plano 1. Carta Geológica Tres Picos D15-A18, Edo. de Chiapas, Escala 1:50,000 (en bolsa al final del texto).

Plano 2. Carta de Localidades Mineras Tres Picos D15-A18, Edo. de Chiapas, Escala 1:50,000 (en bolsa al final del texto).

Plano 3. Carta Magnética Tres Picos D15-A18, Edo. de Chiapas, Escala 1:50,000 (en bolsa al final del texto)

ANEXO I. Fichas de campo, carta Inventario Físico de los Recursos Minerales Tres Picos D15-A18, Escala 1:50,000 (al final del texto)

ANEXO II. Resultados de laboratorio, carta Inventario Físico de los Recursos Minerales Tres Picos D15-A18, Escala 1:50,000 (al final del texto)

(4)

1

I. GENERALIDADES

I.1. Introducción

Es de gran importancia para México, contar con información geológica-minera, objetiva y actualizada, y un enfoque directo hacia la exploración de recursos minerales metálicos, minerales no metálicos, rocas dimensionables y agregados pétreos, en cada uno de los estados y provincias con potencial prospectivo en el territorio nacional. Dentro de este contexto a partir del 2010, el Servicio Geológico Mexicano (SGM) instituyó un programa para realizar cartas Inventario-Minero a escala 1:50,000, actividad que se realiza actualmente en varios estados de la República Mexicana.

Esta actividad se desarrolla con base en las cartas geológico-mineras y geoquímicas editadas por el Servicio Geológico Mexicano con anterioridad, haciendo énfasis en las perspectivas de los minerales económicos en cada una de ellas y desarrollando directamente en campo trabajos específicos de valoración en cada localidad minera de interés.

El presente informe corresponde al Inventario Minero de Recursos Minerales de la carta Tres Picos (Los Cocos) D15-A18, escala 1:50,000, estado de Chiapas, que comprende una superficie de 987 km².

I.2. Antecedentes

En este inventario de la carta Tres Picos (Los Cocos) iniciado en febrero de 2012, se utilizó como base la carta geológico-minera y geoquímica Tres Picos, esc. 1:50,000, levantada con anterioridad por el Servicio Geológico Mexicano en el año 2009.

Con el objeto de que la información esté completa para desarrollar estudios posteriores en localidades que lo ameriten, se incluye el levantamiento magnético realizado por el Servicio Geológico Mexicano (2011), que podría ayudar a interpretar las condiciones del subsuelo relacionadas con posibles yacimientos a profundidad y superficiales (ver carta Magnética de la carta Tres Picos, escala 1:50,000, al final del texto).

(5)

2 I.3. Objetivo

El principal objetivo que se persigue con el presente trabajo, es difundir el conocimiento de la geología y los recursos minerales de la carta Inventario Minero Tres Picos (Los Cocos) D15-A18, escala 1:50,000, con el propósito de determinar la presencia e importancia económica de los posibles yacimientos de minerales metálicos, de minerales no metálicos;

así como de rocas dimensionables y agregados pétreos existentes, y como complemento, implementar programas de infraestructura geológico-minera, que coadyuven a:

1. Localizar recursos minerales y rocas como materia prima para el desarrollo regional y la industria minera.

2. Atraer inversión nacional y extranjera para elevar el nivel de vida de las comunidades en los municipios, con el desarrollo de nuevos proyectos

3. Contribuir al desarrollo de la minería social.

(6)

3

II. MEDIO FÍSICO Y GEOGRÁFICO

II.1. Localización y Extensión

La carta Tres Picos, se localiza en la porción suroccidental del estado de Chiapas, a 100 km en línea recta al S20ºW de la ciudad capital de Tuxtla Gutiérrez y 10 km al sur de la ciudad de Tonalá. El área está delimitada por las coordenadas geográficas 15º 45’ a 16º 00’ de latitud norte y 93º 20’ a 93º 40’ de longitud oeste, con respecto al meridiano de Greenwich y cubre una superficie terrestre y acuática de 986 km². Comprende parcialmente los municipios de Tonalá, Pijijiapan y Villa de Corzo, estado de Chiapas. (Figura 1).

Figura 1. Plano de localización de la carta Tres Picos D15-A18, Edo. de Chiapas.

(7)

4 II.2. Reseña Histórica

En este apartado, sólo nos referiremos a los municipios Tonalá y Pijijiapan, Chis., que son los más representativos en el área de la carta Inventario Minero Tres Picos.

Municipio Tonalá

Su historia se remonta a los tiempos prehispánicos, ya que existió una antigua Tonalá a pocos kilómetros de la actual y aún persisten las ruinas de "Iglesia Vieja" que data, según la tradición, de hace 1,500 años. Los nahoas fueron quienes impusieron el nombre de Tonalá al pueblo y la comarca que tuvieron bajo su dominio. Tonalá fue el único escenario chiapaneco en que se combatió por la Independencia de México; la célebre batalla tuvo lugar en Chincúa y en ella participó el gran insurgente Don Mariano Matamoros.

La palabra Tonalá en náhuatl significa: "Lugar Caluroso", de tonali, calor y lan, idea de abundancia.

Municipio Pijijiapan

Este municipio fue territorio de antiguas civilizaciones, hacia el año 900 a.C., se registra la presencia de la cultura Olmeca. En el siglo VII (600 d.C.), se establecen el grupo indígena de los mames quienes consolidan cultural y genéticamente al pueblo, en el siglo XI (1000 d.C.), llegan los toltecas, testimonio de éstos es el poblado de Tolomita o panteón de los toltecas;

para el siglo XV, en 1486 durante la época del rey Ahuizotl, los aztecas conquistan estas tierras capitaneados por el general Tiltotl.

En 1786, la gobernación del Soconusco es fusionada con las alcaldías mayores de Tuxtla y Ciudad Real para formar la intendencia de Ciudad Real de Chiapas.

Pijijiapan se compone de dos vocablos, uno mame: pijiji ave palmípeda de la región y del náhuatl apam: lugar de agua, lo que significa: "lugar de pijijis".

(8)

5 II.3. Sociodemografía

Municipio Tonalá

De acuerdo a los resultados que presentó el II Conteo de Población y Vivienda en el 2005, en el municipio habitan un total de 341 personas que hablan alguna lengua indígena. La población total del municipio es de 78,438 habitantes, representa el 48.01% de la regional y 2.00% de la estatal; el 49.76% son hombres y 50.24% mujeres. Su estructura es predominantemente joven, 62% de sus habitantes son menores de 30 años y la edad mediana es de 22 años (INEGI, 2010).

En el período comprendido de 1990 al 2000, se registró una Tasa Media Anual de Crecimiento (TMAC) del 1.55%, el indicador en el ámbito regional y estatal fue de 1.09 y 2.06%, respectivamente.

La población total del municipio se distribuye de la siguiente manera: 56.69% vive en cuatro localidades urbanas, mientras que el 43.31% restante reside en 643 localidades rurales, que representan 99.38% del total de las localidades que conforman el municipio. Los promedios regional y estatal para localidades con este mismo rango fueron de 99.62 y 99.09%

respectivamente.

En el ámbito municipal se observa una densidad de población de 44 habitantes por km², el regional es de 35 y el estatal de 52 habitantes.

Las principales actividades económicas son: la ganadería, la agricultura, la pesca, el comercio y en menor proporción la minería (explotación de agregados pétreos), y en muy baja proporción el turismo.

Municipio Pijijiapan

De acuerdo a los resultados que presentó el II Conteo de Población y Vivienda en el 2005, en el municipio habitan un total de 326 personas que hablan alguna lengua indígena. La población total del municipio es de 46,949 habitantes, representa 28.74% de la regional y 1.20% de la estatal; el 50.11% son hombres y 49.89% mujeres. Su estructura es

(9)

6 predominantemente joven, 64.00% de sus habitantes son menores de 30 años y la edad mediana es de 20 años (INEGI, 2010).

En el período comprendido de 1990 al 2000, se registró una Tasa Media Anual de Crecimiento (TMAC) del 0.84%, el indicador en el ámbito regional y estatal fue de 1.09% y 2.06%.

La población total del municipio se distribuye de la siguiente manera: 29.67% vive en una localidad urbana, mientras que el 70.33% restante reside en 872 localidades, que representan 99.89% del total de las localidades que conforman el municipio. En el ámbito municipal se observa una densidad de población de 21 habitantes por km², el regional es de 35 y el estatal de 52 habitantes.

Las principales actividades económicas son la agricultura, la ganadería, la pesca y en menor proporción la minería (aprovechamiento agregados pétreos), el comercio y, en muy baja proporción el turismo.

II.4. Vías de Comunicación y Acceso

El área de la carta Tres Picos, se comunica con la capital del estado Tuxtla Gutiérrez, Chis, por medio de la carretera federal No. 190, que pasa por las cabeceras municipales de Berriozabal, Ocozocoautla, Cintalapa y Arriaga, donde entronca con la autopista que conduce a la ciudad de Tapachula, posteriormente se continúa con dirección a la ciudad de Pijijipan, pasando por Tonalá, para acceder al área de la carta en estudio (Figura 2).

El otro acceso a partir de Tuxtla Gutiérrez, se realiza por la autopista de cuota que conduce a la ciudad de Arriaga, donde entronca con la autopista que conduce a Tapachula, después de recorrer 191 km para llegar al área de la carta Tres Picos.

La estación de carga ferroviaria más cercana se localiza en la comunidad Los Patos, la cual pertenece al ferrocarril Panamericano, que se comunica al oriente con la ciudad de Tapachula y conecta con la frontera sur del país; al poniente comunica con la ciudad de Juchitán, Oax., y de aquí conecta al océano Pacífico y con el puerto de Veracruz en el golfo

(10)

7 de México. Actualmente ésta vía de comunicación se encuentra fuera de operación desde el año 2005, en su tramo Tapachula-Arriaga, Chis.

La aeropista más cercana se encuentra en la cabecera municipal de Tonalá, al norte de puerto Arista, la cual se utiliza para vuelos particulares y turísticos.

En el área de la carta Tres Picos, la principal vía de comunicación terrestre corresponde a la autopista Tapachula-Arriaga; además, cuenta con carreteras pavimentadas que comunican a la mayoría de sus comunidades, caminos de terracería y brechas, que permiten el acceso a todos los prospectos de minerales no metálicos, así como de rocas dimensionables y localidades de agregados pétreos.

(11)

8 Figura 2. Vías de comunicación de la carta Tres Picos D15-A18, Edo. de Chiapas.

II.5. Fisiografía

El área de la carta Inventario Minero Tres Picos, se localiza en la provincia fisiográfica Altiplano de Chiapas, dentro de la subprovincia Sierra de Chiapas (Raisz, 1964, Figura 3).

Esta provincia fisiográfica se extiende al oeste hasta el Istmo de Tehuantepec y al este hacia el interior de Guatemala, con elevaciones que varían de 600 a 2,760 m.s.n.m.

(12)

9

CARTA TRES PICOS

La provincia Altiplano de Chiapas está compuesta por sierras, mesetas y serranías, que continúan al este hacia la sierra de los Cuchumates, en Guatemala y está dominada por climas más templados y húmedos.

Figura 3. Ubicación de la carta Tres Picos, en el mapa de Provincias Fisiográficas de Raisz (1964).

(13)

10 De acuerdo con la clasificación de provincias fisiográficas de INEGI (2006), la carta forma parte de la provincia Cordillera Centroamericana que a su vez comprende las subprovincias:

sierras del Sur de Chiapas, Llanura del Istmo, y Llanura Costera (Figura 4).

Figura 4. Provincias Fisiográficas del Estado de Chiapas (INEGI, 2006).

(14)

11 La porción nororiental de la carta se encuentra en la subprovincia Sierras del Sur de Chiapas, representada por un macizo montañoso conocido como Sierra Madre de Chiapas que se extiende paralelamente al océano Pacífico desde Guatemala hasta los límites de Chiapas y Oaxaca. Por su parte, el sector surponiente se ubica en la subprovincia Llanura Costera, en la cual se destacan elevaciones que oscilan desde los 0 - 500 m.s.n.m., donde el suelo de esta región se caracteriza por ser profundo y salitroso conforme su cercanía al mar.

En cuanto a su vegetación es de selva mediana caducifolia, aunque actualmente ha sido substituida casi en su totalidad, por pastizales para el ganado y extensos campos agrícolas.

Además, se destaca un gran ecosistema de manglares en los esteros que se extienden desde Tapachula hasta Tonalá, mejor conocida esa zona como Reserva de la Biósfera La Encrucijada.

II.6. Hidrografía

La carta tres Picos queda comprendida en la región Hidrológica Costa de Chiapas (RH 23), que se extiende a lo largo de la costa del estado (Figura 5) y tiene cuatro cuencas que son:

Río Suchiate, Río Pijijiapan, Río Huixtla, y Mar Muerto; la carta Tres Picos, se ubica en la cuenca río Pijijiapan que incluye al río Pijijiapan y los cuerpos de agua La Joya y Buenavista (INEGI, 2006).

(15)

12 Figura 5. Ubicación de la carta Tres Picos, en relación a las Regiones Hidrológicas del Edo. de Chiapas.

(16)

13

III. MARCO GEOLÓGICO

III.1. Geología Regional

En el contexto geotectónico, la carta Tres Picos queda comprendida en la unidad tectonoestratigráfica denominada Terreno Maya (Campa y Coney, 1983) (Figura 6). Este terreno se subdivide en tres provincias fisiográficas: la Provincia Norte, la Plataforma de Yucatán y la Provincia Sur. La carta Tres Picos, se ubica en la porción sur del Terreno Maya que está conformado por el Macizo de Chiapas, caracterizado por la presencia de granitoides foliados, a causa de diversos eventos deformativos y metamórficos, llegando a presentar migmatitas y augen-gneisses, con protolitos graníticos-granodioríticos, frecuentemente intrusionados por rocas plutónicas de afinidad calco-alcalinas (Weber, B. et al., 2006).

(17)

14

E X P L I C A C I Ó N

Chihuahua Caborca Coahuila Maya Sierra madre Alisitos Guerrero Juárez CHI

CA COA

M SM

A G

J TMV

SMO V R S O

XO MI

32 º

28º

24º

20º

16º 117º

28º

32º 114º 108º 102º 96º 90º

16º 20º 24º

114º 108º 102º 96º 90º

? V A

S R

TMV SM

G G

E.U.A.

?

Monterrey Matamoros Guaymas

Hermosillo Caborca

La Paz

Torreón Cd.

Juárez

Zacatecas Durango

Cd. Victoria

Veracruz México

Oaxaca Tuxtla Gutiérrez

A

Mérida

M

J

?

? ?

Acapulco Colima

Guadalajara

SMO

G

? CHI CA CHI

COA

Chihuahua

GOLFO DE MÉXICO

Campeche

Oaxaca Mixteca Xolapa Sonobari Rusias Vizcaíno

Sierra Madre Occidental Eje Volcánico Transmexicano

MI O

XO

Figura 6. Ubicación de la carta Tres Picos en relación a los Terrenos Tectonoestratigráficos de México (Campa y Coney, 1983).

(18)

15

1. Plataforma de Yucatán 2. Cuenca Deltaica de Tabasco

3. Cinturón Chiapaneco de Pliegues y Fallas 4. Batolito de Chiapas

5. Macizo ígneo del Soconusco 6. Cuenca de Tehuantepec 7. Cuenca Deltaica de Veracruz 8. Macizo Volcánico de los Tuxtlas 9. Cuicateca

10. Zapoteca 11. Mixteca 12. Chatina 13. Juchateca

14. Plataforma de Morelos 15. Faja Volcánica Transmexicana

16. Complejo Orogénico de Guerrero‐Colima 17. Batolito de Jalisco

18. Macizo ígneo de Palma Sola 19. Miogeoclinal del Golfo de México 20. Cinturón Mexicano de Pliegues y Fallas 21. Plataforma de Coahuila

22. Zacatecana

23. Plataforma de Valles ‐San Luis PotosÍ 24. Faja Ignimbrítica Mexicana 25. Cinturón Orogénico SinaJoense 26. Chihuahuense

27. Cuenca de Nayarit

28. Cuenca Deltaica de Sonora‐Sinaloa 29. Sonorense

30. Delta del Colorado

31. Batolito de Juárez‐San Pedro Mártir 32. Cuenca de Vizcaíno‐Purísima

33. Cinturón Orogénico de Cedros‐Margarita 34. Faja Volcánica de La Giganta

35. Complejo Plutónico de La Paz

17

La geología de la República Mexicana es el resultado de múltiples procesos geotectónicos, que la han afectado durante su evolución. En cuanto a provincias geológicas (Figura 7), el área de la carta Tres Picos ocupa una porción de la provincia geológica Batolito de Chiapas, constituido por una franja de rocas plutónicas alineadas en dirección NW-SE y que constituye una cadena montañosa que se levanta de manera paralela a la costa. Otro pequeño sector de dicha carta, corresponde a la provincia Cuenca de Tehuantepec, en la cual se incluyen depósitos recientes localizados en la zona costera de la entidad (Ortega, G., 1991).

Figura 7. Ubicación de la carta Tres Picos en relación a las Provincias Geológicas de México (Ortega, G., 1991).

(19)

16 En la región de la carta, la provincia Batolito de Chiapas consiste de un lineamiento de rumbo NW-SE de rocas metamórficas intrusionadas por metagranitos y metagranodioritas de edades permo-triásicas. Por su parte, la cuenca de Tehuantepec se compone principalmente de material aluvial, suelos residuales y depósitos costeros.

III.2. Geología Local

En la carta Tres Picos la columna estratigráfica está conformada por rocas metamórficas, ígneas, metavolcanosedimentarias y depósitos recientes. Las edades de estas rocas varían del Cámbrico al Holoceno.

Las rocas más antiguas consisten de gneises (orto y paragneises), que conforman parte del Macizo de Chiapas de probable edad Precámbrica (ЄPd CM). Estas rocas fueron intrusionadas por metagranitos-metagranodioritas de edades permo-triásicas (PpTR MGr- MGd).

Sobre las rocas que constituyen el Macizo Chiapaneco, se depositó en discordancia una secuencia metavolcanosedimentaria de edad Jurásico Tithoniano-Cretácico Neocomiano (JtKn MVs), así como también la secuencia de arenisca y conglomerado de la Formación Todos Santos Jm(?) Ar-Cgp. A su vez, estas rocas fueron intrusionadas por cuerpos intrusivos de composición granítica a granodiorítica del Terciario Oligoceno-Mioceno (Tom Gr-Gd), cuyo patrón de afloramiento se presenta sensiblemente paralelo a la línea de costa.

La composición de estos intrusivos, presenta una variación litológica a sienita, monzonita, diorita, gabro y tonalita; ésta última con fechamientos del Mioceno (Mújica, 1987).

Más recientemente se formaron depósitos del Cuaternario-Holoceno, constituidos por conglomerado poco consolidado o proluvial que conforma abanicos aluviales (Qhoar-gv);

aluvión (Qhoal), el cual es producto de la erosión de las rocas preexistentes y depósitos de tipo lagunar (Qholg) y litoral (Qholi).

Algunos afloramientos de rocas intrusivas terciarias (Tom Gr-Gd), en la carta Tres Picos resultaron favorables para prospectos de roca dimensionable. Consisten principalmente de rocas cristalinas, representadas por granitoides que varían de composición granítica a granodiorita (Fotografía 1).

(20)

17 En esta unidad existen prospectos de rocas dimensionables como son: Mojarras, Las Alicias, Joaquín Amaro 1, El Desfiladero y La Vuelta de Piedra, que por sus propiedades físicas y buen aspecto son susceptibles de explotarse para laminar y pulir. Además, en los bancos de material La Polka, La Polka 1 y Tamaulipas; de manera esporádica extraen cantidades regulares del material intemperizado, que por su granulometría es ideal para utilizarse en revestimiento de caminos y trabajos de auto-construcción.

La secuencia metavolcanosedimentaria resultó de importancia en la producción de agregados pétreos, como se observó en la localidad Los Horcones, cuyo material se utiliza como revestimiento de caminos. Así también, las rocas calcáreas de esta secuencia presentan interesantes contenidos de CaCO₃, por lo que pueden emplearse en la fabricación de cal hidratada, como se observó en las localidades: Los Patos, El Zumpante, Cales de Chiapas y Gustavo López Gutiérrez 1.

Por su parte, los depósitos recientes representados por las acumulaciones aluviales de abanico en los bordes de las sierras y cerros, son fuente de material de agregados pétreos;

ejemplo de éstos los tenemos en los bancos de material: El Pedregal 1, El Puente Negro, Fotografía 1. Granito de edad terciario Oligoceno-Mioceno.

(21)

18 Río Mosquito y San Isidro, cuyo material se emplea en la industria de la construcción y como revestimiento de caminos.

(22)

19

IV. YACIMIENTOS MINERALES

Las localidades mineras en la carta Inventario Minero Tres Picos, están representadas en orden de abundancia por: depósitos de Agregados Pétreos, bancos de Roca Dimensionable y depósitos de Minerales No Metálicos.

En lo que respecta a los minerales no metálicos, se encuentran depósitos de arcilla y caliza.

De ésta última, se produce carbonato de calcio de los afloramientos ubicados principalmente en la parte sureste de la carta. Los bancos de roca dimensionable, corresponden a afloramientos de cuerpos intrusivos de composición granítica a granodiorítica. Con respecto a los agregados pétreos, éstos se presentan en las porciones noroeste, oeste y sureste de la carta. En lo que concierne a yacimientos de minerales metálicos, no existen localidades de este tipo, ni evidencias y/o alteraciones hidrotermales que manifiesten la presencia de dicha mineralización.

En el presente trabajo, se describen brevemente las localidades antes mencionadas y se hace una estimación de su potencial y sus perspectivas, para generar proyectos productivos que contribuyan al desarrollo socioeconómico del municipio y al bienestar de la población, comenzando con aquellos que tienen mayores posibilidades de constituirse en operaciones mineras sustentables.

IV.1. Localidades de Agregados Pétreos

Dada la Hidrografía del estado de Chiapas, la presencia de corrientes superficiales que atraviesan la entidad antes de desembocar en el océano Pacífico, posibilita el acarreo y depósito temporal de materiales como los cantos rodados, grava y arena, entre otros. En la gran mayoría de las poblaciones la grava es aprovechada en forma manual, no sólo para utilizarla en la autoconstrucción, sino para el empedrado de calles y banquetas, así como para ornamentación de escuelas, iglesias y parques.

Por ejemplo, en las márgenes del Río San Isidro, en el sector occidental de la carta, y en las márgenes del Río Los Patos al sur de la misma, es donde se presentan los principales

(23)

20 depósitos de estos materiales y en donde se han establecido empresas dedicadas a la extracción, transporte y venta de éstos productos, dirigidos a un mercado local y regional.

Dentro del área de la carta Tres Picos, se identificaron 11 localidades de Agregados Pétreos, que se muestran en la tabla 1 y se describen a continuación:

Tabla 1. Localidades de Agregados Pétreos carta Tres Picos, Edo. de Chiapas.

La Polka, TPC-05 (Grava, arena, limo)

Se localiza al SE39° y a 16.8 km en línea recta de la cabecera municipal de Tonalá, Chiapas.

Desde este lugar por la carretera de cuatro carriles que conduce a Tapachula, se recorren 17.7 km hasta el entronque al ejido La Polka; de aquí se recorren 2.2 km por la carretera en dirección a La Polka para llegar al tajo de materiales pétreos, ubicado a orilla derecha de la carpeta asfáltica.

CLAVE NOMBRE SUBSTANCIA POTENCIAL m³ TPC-05 La Polka Grava, arena y limo 30,000 TPC-06 La Polka 1 Grava, arena y limo 200,000 TPC-08 Los Patos 2 Grava 1’500,000

TPC-10 Pedregal 1 Grava y cantos rodados 20,000

TPC-12 Río Mosquito Arena 20,000 TPC-15 El Puente Negro Grava y arena 20,000 TPC-18 La Curva del Diablo Grava, arena y limo 300,000 TPC-19 Tamaulipas Grava y arena 100,000 TPC-25 San Isidro Grava y arena 400,000 TPC-29 Río Los Amates Arena 40,000 TPC-30 Horcones Grava 600,000

(24)

21 La localidad consiste de un afloramiento de granodiorita de edad Terciaria (Oligoceno); la roca es de color gris a blanquecino, de textura fanerítica y estructura compacta a masiva, compuesta por biotita, plagioclasa y cuarzo (Fotografía 2).

La obra consiste de un tajo labrado en granodiorita, cuyas dimensiones corresponden a 30 m de largo, 20 m de ancho y 4 m de espesor; de donde se extrae grava, arena y limo, que se realiza con trascavo o de manera manual con pico y pala.

Durante la construcción de la carretera de cuatro carriles, en el tramo Tonalá-Huixtla, estos materiales se emplearon como subrazante. Informa el propietario que actualmente de manera esporádica comercializa grava y arena, para utilizarse en la construcción de casas- habitación de ésta región del municipio Tonalá y además, para compactar pisos y aplanados.

La localidad de agregados pétreos tiene un volumen potencial estimado de 30,000 m³ y su extracción se realiza de manera esporádica.

Fotografía 2. Aspecto de la granodiorita en el banco de materiales La Polka.

(25)

22 La Polka 1, TPC-06 (Grava, arena, limo)

Se sitúa al SE37° y a 16.7 km en línea recta de la cabecera municipal de Tonalá, Chiapas. A partir de este lugar por la carretera de cuatro carriles que conduce a Tapachula, se recorren 17.7 km hasta el entronque al ejido La Polka, posteriormente se continúan 2.8 km de carretera para llegar al banco de agregados pétreos, ubicado a orilla derecha de la carpeta asfáltica.

En el tajo aflora una granodiorita de color gris a blanquecino, con un intemperismo de moderado a alto. La roca es de edad Oligoceno-Mioceno, de textura fanerítica y estructura compacta a masiva, compuesta por abundante biotita, plagioclasa y cuarzo. La obra minera consta de 80 m de largo, 50 m de ancho y 6 m de profundidad, de donde se extrajeron cantidades regulares de grava y arena, para utilizarlos en la industria de la construcción.

En el año de 2005, se empleó grava y arena de este banco de agregados pétreos para la construcción del cárcamo de aguas negras del ejido La Polka. Informa el propietario que actualmente la extracción se encuentra inactiva (Fotografía 3).

Fotografía 3. Banco de materiales La Polka, actualmente inactivo.

(26)

23 En función de 200 m de largo, 100 m de ancho y 10 m de espesor, para esta localidad se calculó un volumen potencial de 200,000 m³.

Los Patos 2, TPC-08 (Grava)

Se ubica al SE48° y a 44.6 km en línea recta de la cabecera municipal de Tonalá, Chiapas.

Desde este lugar por la carretera de cuatro carriles que conduce a Tapachula, se recorren 44.9 km, posteriormente se continúan 1.6 km de terracería con dirección a la estación Los Patos, donde se ubica el sitio de agregados pétreos.

La localidad consiste de un afloramiento de caliza dolomítica, de la secuencia metavolcanosedimentaria de edad Cretácico inferior, de color gris claro con tonalidades blanquecinas en muestra de mano fresca e intemperiza a marrón claro. Su textura es sacaroide y se presenta en forma estratificada y masiva (Fotografía 4). Las capas tienen un rumbo de NW75°SE y una actitud de SW34° con espesor de 1 a 5 m, que permite extraer fragmentos de roca para triturar y cribarlos.

Fotografía 4. Caliza para producir grava, en la localidad Los Patos 2.

(27)

24 Los laboríos mineros consisten de un tajo de 150 m de largo, 100 m de ancho y 30 m de espesor. Los trabajos de extracción se realizaban con maquinaria pesada y barrenos para desprender fragmentos o bloques grandes irregulares de caliza, para posteriormente triturarlos y producir materiales pétreos para la industria de la construcción.

Informa el propietario del tajo, Sr. Víctor Hugo Aranda Mendoza, que hasta el año de 1993 los trabajos de explotación de la roca, estuvieron a cargo de la compañía Cooperativa Barrio, S. A. de C. V., la cual trituraba a diámetros de ¾”, 1” y 2 ½”, ésta ultima se ocupaba como balastre para la vía férrea Tapachula-Arriaga; los otros tipos de grava se utilizaron como base y sub-base, en la construcción de la carreteras de cuatro carriles en el tramo Arriaga- Mapastepec, así como para trabajos de mantenimiento, conservación de caminos y terracerías. También trituraban de 1/8” para aplicarlo como sello en carreteras.

Comenta además el propietario, que también fue trabajada por la Compañía Nonacal, S. A.

de C. V., la cual producía cal viva a partir de beneficiar la caliza de un sector de éste banco de materiales, por tal motivo se colectó la muestra TPC-08 para ensayarse y determinar el contenido de carbonato de calcio.

El laboratorio reportó un contenido de carbonato de calcio del 85.47%, que indica que el material es adecuado como materia prima para producir CaCO3 e ideal para utilizarse en trabajos de agricultura, desulfuración de gases, industria de la construcción (morteros en la albañilería y elaboración de concretos), para la estabilización de suelos y conservación de asfaltos. La calidad de la caliza para producir cal viva y el potencial estimado, sustentan una inversión para reactivar esta industria y con ello, generar empleos en ésta región del municipio de Tonalá, Chis.

Manifiesta el propietario que está en la mejor disponibilidad de atraer inversión por parte de alguna compañía constructora, para continuar con los trabajos de trituración de la roca para producir agregados pétreos; asimismo, reactivar la producción de cal ya que el contenido de CaCO₃ de la caliza antes mencionada, es apropiado para la elaboración de cal viva y con ello, generaría empleos para habitantes de las comunidades Estación Los Patos, Gral.

Álvaro Pineda y Ricardo Flores Magón. Actualmente la localidad se encuentra inactiva.

(28)

25 El depósito tiene dimensiones de 300 m de largo, 100 m de ancho y 50 m de espesor, con lo que se le estimó un potencial de 1’500,000 m³.

Pedregal 1, TPC-10 (Grava y cantos rodados)

A partir de la cabecera municipal por la carretera de cuatro carriles que conduce a Tapachula, se recorren 29.5 km para llegar al puente El Pedregal 1, posteriormente se caminan 100 m con dirección al sur para llegar al banco de material.

Se trata de cantos rodados de rocas metamórficas, graníticas y volcanosedimentarias, que son transportados por el Río Pedregal para formar depósitos aluviales del Cuaternario en las partes topográficamente bajas. De estas acumulaciones de roca se colectan boleos, que oscilan de 5 a 30 pulgadas y se emplean para elaborar cajas armadas (gaviones) y aplicarlos como muros de contención (Fotografía 5). La piedra de río (llamada localmente) de un tamaño promedio de dos pulgadas, la colectan para utilizarla en pavimentaciones de calles y banquetas.

Fotografía 5. Gaviones armados con cantos rodados de la localidad Pedregal 1.

(29)

26 Actualmente, en tramos de la carretera de cuatro carriles están instaladas dichas cajas, para evitar el aporte de arcilla y materiales no consolidados a la carpeta asfáltica, principalmente cuando ocurre la temporada de lluvia.

Los cantos rodados de regular tamaño, también se emplean para trabajos de mamposteo en la autoconstrucción de viviendas.

La explotación del banco de agregados pétreos, se realiza de manera intermitente, mediante pequeños tajos labrados en lechos y riberas del Río Pedregal (Fotografía 6). Después de las máximas avenidas de agua, el aporte de grava, cantos rodados y fragmentos de roca es considerable y aumenta por consiguiente la extracción.

En función de 200 m de longitud, 50 m de ancho y 2 m de espesor, se calculó un volumen potencial de 20,000 m³.

Fotografía 6. Cantos rodados y fragmentos de roca en el lecho del río Pedregal.

(30)

27 Río Mosquito, TPC-12 (Arena)

Está ubicado en las inmediaciones y al sur franco del poblado Gustavo López Gutiérrez, Chiapas. Desde la ciudad de Tonalá, se recorren 49.7 km por la carretera de 4 carriles que conduce a Tapachula, hasta al ejido Gustavo López Gutiérrez, posteriormente se recorren 800 m de terracería con dirección al sur para llegar al banco de material.

La localidad consiste de una acumulación de arena de granulometría muy fina, constituida por detritus de rocas de composición granítica, metamórfica y volcanosedimentaria, pequeñísimos fragmentos y cristales de cuarzo cristalino y blanco, biotita, hornblenda, feldespato, epidota, clorita y calcita. El depósito es de origen aluvial y de edad Cuaternaria.

Las máximas avenidas de aguas en el río Mosquito forman terrazas aluviales, principalmente en los meandros y riberas del mismo, y en pequeños tajos se extraen regulares cantidades de arena de manera intermitente; el material lo criban en el mismo sitio (Fotografía 7).

Durante los trabajos de la construcción de la carretera de cuatro carriles Arriaga-Tapachula, se extrajeron de este banco de agregados pétreos grandes volúmenes de arena.

Actualmente habitantes del ejido Gustavo López Gutiérrez, de manera manual, extraen regulares cantidades de material para emplearlo en la construcción de edificaciones, aplanados de muros y pisos. Además, comercializan el camión de 7 m³ a razón de $ 600.00, que ocupan en Pijijiapan para elaborar block.

(31)

28 A partir de 200 m de longitud, 50 m de ancho y 2 m de espesor, para ésta localidad se estimó un volumen potencial de 20,000 m³.

El Puente Negro, TPC-15 (Grava, arena)

Desde este poblado por la carretera de cuatro carriles que conduce a Tapachula, se recorren 43.9 km al poblado Llano Grande; de éste punto se continúa al SW por camino de terracería de 1.8 km para llegar a la localidad de agregados pétreos, ubicada en la parte nororiente del ejido Ricardo Flores Magón y cercana a la vía del ferrocarril.

El depósito es de origen continental de edad Cuaternaria, conformado por grava, arena, y rodados de hasta 30 pulgadas de diámetro y es producto de la desintegración de rocas preexistentes, que han sido transportados y depositados en el cauce y riberas del río Los Patos (Fotografía 8). La granulometría de la arena oscila de 1 a 5 mm y está constituida por diminutos fragmentos de rocas de composición granítica, metamórfica y

Fotografía 7. Depósito de arena origen aluvial, en el lecho del río Mosquito.

(32)

29 volcanosedimentaria; megascópicamente se observan cristales de cuarzo blanco y cristalino, mica y plagioclasa.

Pobladores del ejido Ricardo Flores Magón, en tajos 20 m de largo, 20 m de ancho y 2 m de espesor, extraen y separan (criban) grava y arena según su utilidad, para emplearlo en edificaciones y revestimiento de terracerías y caminos. La extracción se lleva a cabo de manera intermitente, según la demanda de los agregados pétreos en la industria de la construcción. Los tajos de extracción se labran donde físicamente se observa que el material es de buena calidad.

En función de 200 m de longitud, 50 m de ancho y 2 m de espesor, se estimó para este banco de agregados pétreos un potencial de 20,000 m³.

Fotografía 8. Grava y arena depositada en el cauce del Río Los Patos.

(33)

30 La Curva del Diablo, TPC-18 (Grava, arena, limo)

Se encuentra ubicada al NW50° y a 700 m en línea recta del poblado Gustavo López Gutiérrez, Chiapas. Desde este lugar y por la carretera de cuatro carriles con dirección a Tonalá, se recorren 800 m; de este punto se continúa al SW 150 m por brecha para llegar al tajo.

Se trata de un afloramiento de filita, que corresponde a la secuencia volcanosedimentaria de edad Cretácico inferior, de color verde y marrón claro (Fotografía 9), de textura jabonosa, rumbo SE15° y echado de 22° al SW.

La obra consiste de un tajo de 60 m de largo, 20 m de ancho y 10 m de espesor, de donde con una retroexcavadora o manualmente con pico y pala, extraen grava, arena y limo.

Actualmente la explotación se realiza de manera esporádica por los pobladores del ejido Gustavo López Gutiérrez, que emplean éstos agregados pétreos para trabajos de mantenimiento y conservación de caminos, brechas y terracerías, así como para nivelar terrenos.

Fotografía 9. Tajo de la localidad de agregados pétreos La Curva del Diablo.

(34)

31 De éste depósito se extrajeron cantidades regulares de material para ocuparlo en la base y como subrazante, durante los trabajos en la construcción de un tramo de la carretera de cuatro carriles Tapachula-Arriaga.

La localidad tiene 150 m de longitud, 100 m de ancho y 20 m de potencia, para un volumen estimado de 300,000 m³.

Tamaulipas, TPC-19 (Grava, arena)

Se localiza al SW15° y a 2.1 km en línea recta del poblado Gustavo López Gutiérrez, Chiapas. A partir de este lugar por la carretera de cuatro carriles que conduce a Tapachula, se recorren 1.2 km al entronque que conduce al ejido Joaquín Amaro. De aquí se continúa al SW por 3.2 km de carretera para llegar al banco de materiales, ubicado en la orilla izquierda de la carretera.

La localidad de materiales pétreos consiste de un afloramiento de granito de edad Terciario, de color blanco. En esta localidad se extrae grava y arena producida por acción mecánica e intemperismo del cuerpo intrusivo; el material granular oscila entre 2 mm hasta 1 cm de diámetro y está constituido por diminutos fragmentos de cristales de cuarzo blanco y cristalino, hornblenda, biotita, feldespato y arcilla en menor proporción.

Existe un tajo de 30 m de largo, 20 m de ancho y 5 m de espesor, labrado en el granito y de donde se extrae grava y arena con cargador frontal, también con pico y pala, y lo ciernen según su utilidad (Fotografía 10). Informa el comisariado ejidal que habitantes del ejido Joaquín Amaro, lo emplean para trabajos de mantenimiento y conservación de caminos y terracerías, y en ocasiones lo comercializan en otras comunidades de ésta región del municipio Pijijiapan.

(35)

32 En función de 100 m de largo, 100 m de ancho y un espesor de 10 m, para ésta localidad se estimó un potencial de 100,000 m³.

San Isidro, TPC-25 (Grava y arena)

Está ubicado al SE57° y a 5.5 km en línea recta del poblado Gustavo López Gutiérrez, Chiapas. El acceso desde este poblado es a través de la carretera de cuatro carriles que conduce a Tapachula, recorriendo 5.6 km para llegar a la localidad de agregados pétreos que se localiza debajo del puente Río San Isidro, a orilla de esta carretera.

Se trata de un banco de materiales depositado por aguas del Río San Isidro y consiste de rodados y bloques de hasta 40 pulgadas de diámetro, así como grava y arena constituida por pequeños fragmentos de rocas graníticas, volcanosedimentarias y metamórficas.

El material pétreo es producto de la desintegración de rocas preexistentes, que han sido transportados y depositados en las riberas y meandros del Río San Isidro (Fotografía 11).

Fotografía 10. Tajo con extracción de grava y arena en la localidad Tamaulipas.

(36)

33 En la localidad existe un tajo de 100 m de longitud, 50 m de ancho y 2 m de potencia, labrado en el lecho y ribera del río San Isidro. Con un cargador frontal extraen los materiales pétreos, que en el mismo sitio lo separan o criban, según la utilidad de los mismos en la industria de la construcción. Posteriormente son acarreados en camiones de 7 m³ a los diferentes lugares de consumo.

Actualmente la planta Cales de Chiapas, se encuentra en trabajos de preparación de su planta trituradora y obtendría los materiales de ésta localidad para producir grava de 2¼”, 2”,1½”, 1” y ¾” y sello, para construcción de carreteras y trabajos de mantenimiento de terracería y caminos.

El banco de materiales tiene 2,000 m de longitud, 100 m de ancho y 2 m de espesor, para un volumen potencial de 400,000 m³.

Fotografía 11. Material para revestimiento de caminos del banco San Isidro.

(37)

34 Río Los Amates, TPC-29 (Arena)

A partir de este lugar por la carretera de cuatro carriles que conduce a Tapachula, se recorren 17.7 km, hasta el entronque a la comunidad La Polka. De aquí se recorren 3.7 km de carretera y finalmente de este punto se caminan 100 m con dirección al río Los Amates, donde se ubica el banco de material.

El banco de material está determinado por un depósito de arena de granulometría muy fina, constituida por detritos de roca volcanosedimentaria, granítica, metamórfica, pequeños fragmentos y cristales de cuarzo blanco y cristalino, biotita, hornblenda, epidota, clorita, calcita y magnetita.

Las máximas avenidas de aguas del río Los Amates en las riberas y meandros, forman terrazas aluviales (Fotografía 12), donde labran pequeños tajos de 8 m de largo, 5 m de ancho y 2 m de espesor, con pala mecánica y/o manual extraen arena para ocuparla en la industria de la construcción.

Fotografía 12. Materiales para revestimiento de caminos del banco San Isidro.

(38)

35 Pobladores del ejido La Polka, extraen cantidades regulares para emplearlo en trabajos de auto-construcción de viviendas y para revestimiento de caminos y terracerías.

En función de 2000 m de largo, 20 m de ancho y 1 m de potencia, se calculó para éste depósito de materiales un volumen potencial 40,000 m³.

Los Horcones, TPC-30 (Grava)

Está ubicado al SE47° y a 22 km en línea recta de la cabecera municipal de Tonalá, Chiapas. A partir de Tonalá, por la carretera de cuatro carriles que conduce a Tapachula, se recorren 22.6 km, para llegar a la localidad de agregados pétreos, que se ubica a la orilla derecha de la carretera.

En esta localidad aflora una filita de la secuencia metavolcanosedimentaria; el color de la roca oscila de gris a gris verdoso con tonalidades azulosas y de textura jabonosa (Fotografía 13). En ciertos sectores del depósito se aprecia una intensa oxidación. Megascópicamente los minerales que se identifican son flogopita y arcillas con un cierto lustre, dado su carácter pelítico y su metamorfismo de bajo grado. Localmente se conoce a este material como

“grava azul”.

Fotografía 13. Filita conocida como “grava azul” de la localidad Los Horcones.

(39)

36 En el sitio existe un tajo de 100 m de longitud, 50 m de ancho y 10 m de espesor. Por medio de una retroexcavadora y/o cargador frontal y en ocasiones de manera manual, se extrae grava para trabajos de auto-construcción por habitantes de ésta región del municipio de Tonalá. Los mayores volúmenes de explotación, se realizaron cuando se construyó un tramo de la carretera de cuatro carriles Arriaga-Tapachula y se aplicó como base y subrasante en la carpeta asfáltica. En conversación personal con el comisariado ejidal de La Polka, expresa que ésta grava es muy eficiente para trabajos de mantenimiento y conservación de caminos y terracerías, por su capacidad física de adherirse al suelo. Actualmente la explotación se lleva a cabo de manera esporádica.

El depósito tiene dimensiones de 300 m de largo, 100 m de ancho y 20 m de potencia, para un potencial calculado de 600,000 m³.

IV.2. Localidades de Rocas Dimensionables

En el territorio de la carta Inventario Minero Tres Picos, se visitaron y documentaron 13 localidades que podrían ser potenciales para la extracción de rocas dimensionables, en sus variedades de granito-granodiorita y caliza para la industria de la construcción. De esas 13 localidades, 12 son de granito-granodiorita y una localidad es de caliza. Cabe mencionar que estas localidades representan prospectos, ya que no ha habido alguna actividad minera.

Sin embargo, existen afloramientos de granito-granodiorita que se presentan en forma masiva y poco fracturados, que los hace susceptibles de extraer bloques para transformarlos y utilizarlos en la industria de la construcción como losas y adoquín, así como para ornamento y artesanal.

En el presente inventario minero, se describen brevemente los depósitos antes mencionados y se hace una estimación de su potencial y sus perspectivas, que pudieran generar proyectos productivos que contribuyan al desarrollo socioeconómico de los municipios Tonalá y Pijijiapan, Chiapas.

La roca granítica dentro de la carta Tres Picos, aflora de manera extensa sobre todo al poniente, sur y suroriente. Geológicamente, el granito comprende a las rocas ígneas de

(40)

37 textura granular, compuestas esencialmente de feldespato y cuarzo. Puede ser cortado y pulido a dimensiones y formas específicas. Es superior al mármol en dureza, en resistencia al desgaste, a la corrosión y a la aplicación de esfuerzos de compresión. Estas rocas dimensionables, se utilizan como material para construcción en el recubrimiento de fachadas y arquitectura en general, así como en la elaboración de estructuras tales como puentes, muros de contención y escolleras en puertos marítimos. También se utiliza para construir cortinas de presas y como material base en la construcción de carreteras; como material para elaborar figuras ornamentales y monumentos y en la fabricación de cilindros para moler pulpa en molinos de la industria papelera.

A continuación en la (Tabla 2) se describen las localidades de rocas dimensionables de la carta Tres Picos:

Tabla 2. Localidades de Rocas Dimensionables carta Tres Picos, Edo. de Chiapas.

Clave Nombre Tipo de Roca Potencial m³ Origen

TPC-01 Mojarras Granito 1’600,000 Ígneo Intrusivo

TPC-02 Mojarras I Granito 1’875,000 Ígneo Intrusivo TPC-03 Mojarras II Granito 750,000 Ígneo Intrusivo TPC-04 Las Alicias Granito 1’125,000 Ígneo Intrusivo

TPC-09 Los Patos I Caliza 750,000 Sedimentario

TPC-20 Joaquín Amaro Granito 3’200,000 Ígneo Intrusivo TPC-21 Joaquín Amaro 1 Granodiorita 1’500,000 Ígneo Intrusivo TPC-22 El Prado Granito 450,000 Ígneo Intrusivo TPC-23 El Desfiladero Granodiorita 1’200,000 Ígneo Intrusivo TPC-24 Las Ruinas Granodiorita 2’250,000 Ígneo Intrusivo TPC-26 El Cementerio Granito 900,000 Ígneo Intrusivo TPC-27 Loma Guadalupe Granito 450,000 Ígneo Intrusivo TPC-28 La Vuelta de Piedra Granito 1’200,000 Ígneo Intrusivo

(41)

38 Mojarras, TPC-01 (Granito)

Se localiza a 28.4 km en línea recta y al SE30° de la cabecera municipal de Tonalá, Chiapas.

A partir de Tonalá, se recorren 30.2 km por la carretera de cuatro carriles con dirección a Tapachula hasta al entronque al poblado Tres Picos. De aquí se continúa con dirección al sureste por un tramo de 3.1 km hasta el poblado Tres Picos y después por la terracería que conduce al ejido Morelos, recorriendo 10.2 km. De este punto se recorren 200 m de brecha al NE y finalmente se caminan 300 m para llegar al intrusivo.

Se trata de una localidad de granito masivo de edad Terciario Oligoceno-Mioceno (Fotografía 14), compacto, holocristalino, de color gris con tintes negros y en partes rosáceas. Incluye cristales de cuarzo, plagioclasa, hornblenda y abundante biotita; su textura es fanerítica, a veces bandeada, de buen aspecto para corte y pulido, y resistente al intemperismo. En ciertos sectores del afloramiento, la roca se aprecia con “xenolitos” (enclaves) de la misma composición.

Fotografía 14. Afloramiento de granito de color blanco en la localidad Mojarras.

(42)

39 El cuerpo intrusivo en su parte masiva permitiría extraer con una explotación continúa, bloques de 2 x 1.5 x 2 m, con barrenación corta y polvo blanco expansivo en tajos escalonados y tener una recuperación del 80%. De los bloques, se puede cortar placa y parquet para piso y loseta.

Del cuerpo intrusivo se colectó la muestra (TPC-01) y se envío al Centro Experimental Oaxaca (SGM) con sede en la ciudad de Oaxaca, Oax., para determinar sus propiedades físicas y obtener un mosaico cortado y pulido. A continuación se muestran los siguientes resultados:

Muestra Control de

Laboratorio Clasificación

Absorción de Agua Promedio

%

Densidad Promedio kg/m³

Resistencia a la Compresión

kg/cm²

TPC-01 154327 Granito 0.3 2612 1974

La norma ASTM-C-568-03 (referente a mampostería), establece como parámetro máximo un 3.0% de absorción de agua, por lo que la muestra TPC-01, cumple con las especificaciones para la industria de la construcción y propósitos estructurales y ocuparla para empedrado de calles, construcción de muros y puentes.

El mosaico de granito cortado y pulido muestra una calidad de corte buena, con aristas no dañadas y superficie lisa (Fotografía 15). Estas características indican que la roca es susceptible de laminar placa para elaborar piso y fachada de diferentes espesores, productos que son utilizados en la industria de la construcción en exteriores o interiores de las edificaciones, así como piedra ornamental.

Por lo general, el granito es una roca de color claro, de diferentes tonos, inclusive rojizos y constituye un elemento apreciado en la industria de la construcción, particularmente se aplica con fines decorativos, ya que es muy resistente al intemperismo y conserva sus aristas y tallado sin perder su detalle por mucho tiempo. En el granito cortado y pulido resaltan notablemente los feldespatos.

(43)

40 Su expresión superficial alcanza los 200 m de longitud, 200 m de ancho y un espesor potencial de 40 m, para un volumen estimado de 1’600,000 m³.

Mojarras I, TPC-02 (Granito)

Se ubica a 29.3 km en línea recta y al SE30° de la cabecera municipal de Tonalá, Chiapas.

Desde Tonalá se recorren 30.2 km por la carretera de cuatro carriles que conduce a Tapachula hasta el entronque al poblado Tres Picos. De aquí se continúa al sureste por 3.1 km hasta el poblado Tres Picos; posteriormente por la terracería en dirección al ejido Morelos, se recorren 9.3 km para llegar al afloramiento de granito, que se ubica en la margen derecha del camino.

En esta localidad aflora un intrusivo de estructura masiva, de composición granítica (Fotografía 16) y poco tectonizado, de edad Oligoceno-Mioceno. La roca es de color blanco y gris claro en ciertos sectores del promontorio.

Fotografía 15. Localidad Mojarras. Mosaico de granito de elevada resistencia a la compresión, de buen brillo y pulimento.

(44)

41 El granito de biotita es de estructura compacta y masiva, color gris con tintes negros, de textura holocristalina compuesto por cuarzo, plagioclasa, feldespato, hornblenda y biotita.

Por la forma que se presenta la masa granítica, permitiría extraer bloques de 2 x 1.8 x 2 m de dimensiones, para elaborar lámina y parquet. La explotación se puede realizar en niveles de corte con hilo diamantado o con barrenación corta hidraúlica y polvo expansivo.

La estructura del granito, permite observar que los cristales de sus componentes están distribuidos en forma y cantidad tal, qué en ocasiones le proporcionan aspectos muy agradables, según el tamaño de los cristales y la coloración de los mismos (Fotografía 17).

De la estribación sur del intrusivo se colectó la muestra TPC-02, para determinar sus propiedades físicas y obtener un mosaico cortado y pulido. A continuación se muestran los siguientes resultados:

Fotografía 16. Afloramiento de granito de biotita en la localidad Mojarras I.

(45)

42

Laboratorio Clasificación Absorción de Agua Promedio

%

Resistencia a la Compresión

kg/cm²

TPC-02 154328 Granito 0.4 2673 1575

La norma ASTM-C-568-03 (referente a mampostería), establece como parámetro máximo un 3.0% de absorción de agua, por lo que la muestra TPC-02, cumple con las especificaciones para la industria de la construcción y propósitos estructurales, y ocuparla para empedrado de calles, construcción de muros y puentes.

El mosaico de granito cortado y pulido muestra una buena calidad de corte, con aristas no dañadas y superficie lisa. A partir de estas características constituye un elemento apreciado en la industria de la construcción, particularmente se le aplica con fines decorativos en placas pulimentadas en interiores y exteriores (fachadas), ya que es muy resistente a las inclemencias del tiempo, conserva sus aristas y tallado sin perder su detalle.

Fotografía 17. Mosaico cortado y pulido, que presenta buen lustre, brillo y de aspecto agradable.

(46)

43 El afloramiento tiene una longitud de 250 m, 150 m de ancho y un espesor de 50 m, en función de estas dimensiones, se calculó un volumen potencial de 1’875,000 m³.

Mojarras II, TPC-03 (Granito)

Se localiza a 30 km en línea recta y al SE35° de la cabecera municipal de Tonalá, Chiapas.

Para llegar a esta localidad, de la cabecera municipal se recorren 30.2 km por la carretera de cuatro carriles que conduce a Tapachula; de este entronque con dirección al sureste se continúa por 3.1 km hasta el poblado Tres Picos, de aquí con dirección al ejido Morelos, se recorren 6.7 km de terracería y de éste punto se caminan 250 m de brecha para llegar al intrusivo.

El afloramiento de granito, se presenta en su mayor expresión en forma de “papas de erosión”; la parte masiva únicamente comprende una superficie de 1,200 m². La roca es de buen aspecto, color gris con tintes blancos, de textura holocristalina compuesta por cuarzo, hornblenda y feldespato, de estructura compacta y masiva (Fotografía 18); sin embargo, no sustenta una inversión por tener un sector masivo muy pequeño para extraer bloques y laminarlos. De los monolitos o “papas de erosión” se pueden extraer bloques de 1.8 x 1.5 x 1.8 m en promedio.

Fotografía 18. Aspecto del granito de color gris en la localidad Mojarras II.

(47)

44 De la parte masiva se colectó la muestra TPC-03, para determinar sus propiedades físicas y obtener un mosaico cortado y pulido (Fotografía 19). A continuación se muestran los siguientes resultados:

%

kg/cm²

TPC-03 154329 Granito 0.3 2596 1967

La muestra cumple con la norma ASTM-C-568-03, que indica su uso en mampostería; así mismo, se puede aprovechar para empedrado de calles, construcción de muros y puentes.

El mosaico de granito cortado y pulido muestra una buena calidad de corte, con aristas no dañadas, superficie lisa y presenta fracturas anchas rellenas de cuarzo. Estas características indican que la roca es susceptible de laminarse en placas de diferentes espesores para pisos

Fotografía 19. Mosaico cortado y pulido, color gris con tonalidades grisáceas, del granito de la localidad Mojarras II.

(48)

45 y fachadas, productos que son utilizados en la industria de la construcción en exteriores o interiores de las edificaciones.

En función de 150 m de longitud, 100 m de ancho y 50 m de potencia, para esta localidad de granito se estimó un volumen potencial de 750,000 m³.

Las Alicias, TPC-04 (Granito)

Está ubicada a 29.8 km en línea recta y al SE33° de la cabecera municipal de Tonalá, Chiapas. A partir de esta población se recorren 30.2 km por la carretera de cuatro carriles que conduce a Tapachula hasta el entronque al poblado Tres Picos; de aquí se continúa al SW por 3.1 km hasta el poblado Tres Picos, después 7.9 km de terracería con dirección al ejido Morelos y finalmente, de éste punto se continúa por 250 m de brecha para llegar al afloramiento de la masa granítica.

La localidad consiste de un afloramiento de granito masivo (Fotografía 20), de color gris con tintes negros, textura holocristalina compuesto por hornblenda, cuarzo, plagioclasa y feldespato. Su estructura es compacta y masiva, con escasas vetillas de cuarzo cristalino. La roca es dura, consistente, resistente al golpe, impermeable y poco porosa; además de buen aspecto para cortar y pulir.

(49)

46 El material en su parte sana y masiva comprende un área de 4,800 m²; en esta porción se observan alrededor de 15 barrenos perforados hace aproximadamente 20 años, con la finalidad de determinar la profundidad del depósito (Fotografía 21).

Fotografía 20. Afloramiento masivo de granito en la localidad Las Alicias.

Fotografía 21. Barrenos en el granito de color gris en la localidad Las Alicias.

(50)

47 De la parte masiva se colectó la muestra TPC-04, para determinar sus propiedades físicas y obtener un mosaico cortado y pulido (Fotografía 22). A continuación se muestran los siguientes resultados:

%

kg/cm²

TPC-04 154330 Granito 0.3 2646 1682

Estos resultados señalan que cumple con la norma ASTM-C-568-03, referente a mampostería, que establece como parámetro máximo un 3.0% de absorción de agua, por lo que la muestra TPC-04, cumple con este requisito, así como para utilizarse en el empedrado de calles, construcción de muros y puentes.

El mosaico de granito cortado y pulido muestra una buena calidad de corte, con aristas no dañadas y superficie lisa. A partir de estas características constituye un elemento apreciado en la industria de la construcción, particularmente se le puede aplicar con fines decorativos en placas pulimentadas en interiores y exteriores (fachadas), ya que es muy resistente a las inclemencias del tiempo.

(51)

48

En función de 150 m de largo, 150 m de ancho y 50 m de espesor, se calculó un volumen potencial de 1’125,000 m³.

Los Patos 1, TPC-09 (Caliza)

Se ubica al SE34° y a 44.1 km en línea recta de la cabecera municipal de Tonalá, Chiapas.

Desde este lugar se recorren 44.9 km por la carretera de cuatro carriles que conduce a Tapachula, hasta el entronque al poblado Estación Los Patos, y de aquí se continúa por 1.4 km de terracería con dirección a dicho poblado, donde se ubica el depósito de caliza.

Se trata de un afloramiento de caliza que corresponde a la secuencia metavolcanosedimentaria de edad Cretácico inferior, la roca es de color gris oscuro con vetillas y parches de calcita blanca. El afloramiento en su parte masiva (Fotografía 23), permite extraer con barrenación hidraúlica corta y polvo expansivo, bloques con dimensiones de 2 x 2.5 x 2 m.

Fotografía 22. Mosaico de granito de elevada resistencia a la compresión, de buen brillo y pulimento, de la localidad Las Alicias.
