1 BALANCE Y ANÁLISIS DE LAS FUENTES DE INFORMACIÓN GEOGRAFÍCA
DIGITAL DE COLOMBIA EN LA TEMÁTICA DE TIERRAS
SANDRA MILENA ACOSTA PRIETO 20122025082
UNIVERSIDAD DISTRITAL FRANCISCO JOSÉ DE CALDAS FACULTAD DE INGENIERIA
INGENIERÍA CATASTRAL Y GEODESIA BOGOTÁ
2 BALANCE Y ANÁLISIS DE LAS FUENTES DE INFORMACIÓN GEOGRAFÍCA
DIGITAL DE COLOMBIA EN LA TEMÁTICA DE TIERRAS
SANDRA MILENA ACOSTA PRIETO 20122025082
PROYECTO DE PASANTÍA PARA OPTAR POR EL TÍTULO DE INGENIERO CATASTRAL Y GEODESTA
DIRECTOR INTERNO:
LUZ ANGELA ROCHA SALAMANCA Doctora en Geografía
DIRECTOR EXTERNO: LAURA RINCÓN GAMBA Maestra en economía social
UNIVERSIDAD DISTRITAL FRANCISCO JOSÉ DE CALDAS FACULTAD DE INGENIERIA
INGENIERÍA CATASTRAL Y GEODESIA BOGOTÁ
3 CONTENIDO
1. INTRODUCCIÓN ... 7
2. PLANTEAMIENTO DEL PROBLEMA ... 9
3. OBJETIVOS ... 11
3.1. GENERAL ... 11
3.2. ESPECÍFICOS ... 11
4. JUSTIFICACIÓN ... 12
5. MARCO TEÓRICO ... 13
5.1. INFORMACIÓN GEOGRÁFICA ... 13
5.1.1. CARTOGRAFÍA ... 13
5.1.2. CARTOGRAFÍA DIGITAL ... 14
5.1.3. FORMATOS DE ARCHIVOS ... 15
5.2. BASES DE DATOS ... 17
5.2.1. USUARIOS DE LAS BASES DE DATOS ... 17
5.2.2. ADMINISTRADOR DE BASES DE DATOS ... 18
5.2.3. MODELO ENTIDAD-RELACIÓN (E-R) ... 19
5.3. IMPLEMENTACIÓN WEB ... 22
5.3.1. PHP ... 22
5.3.2. LENGUAJE HTML ... 22
5.3.3. LENGUAJE CSS ... 23
5.3.4. LENGUAJE JAVASCRIPT ... 23
5.4. INFORMACIÓN GEOGRÁFICA DIGITAL DE TIERRAS EN COLOMBIA 23 5.4.1. TEMÁTICA DE TIERRAS EN COLOMBIA ... 23
5.4.2. CONCEPTOS DE INFORMACIÓN GEOGRÁFICA DE TIERRAS EN COLOMBIA ... 24
5.5. ACTORES QUE PRODUCEN, USAN Y EDITAN INFORMACIÓN GEOGRÁFICA EN COLOMBIA ... 26
5.5.1. INSTITUTO GEOGRÁFICO AGUSTÍN CODAZZI - IGAC ... 26
5.5.2. UNIDAD DE PLANIFICACIÓN DE TIERRAS RURALES - UPRA ... 27
4
5.5.4. AUTORIDAD NACIONAL DE ACUICULTURA Y PESCA - AUNAP .. 27
5.5.5. GEOACTIVISMO ... 27
6. DESARROLLO METODOLÓGICO ... 28
6.1. REVISIÓN DE LA INFORMACIÓN DE LA INVESTIGACIÓN PREVIA .... 28
6.2. ACTUALIZACIÓN DE LA INFORMACIÓN ... 29
6.3. DISEÑO DE LA BASE DE DATOS ... 31
6.3.1. MODELO ENTIDAD-RELACIÓN ... 32
6.3.2. ESQUEMA DE TABLAS ... 33
6.4. IMPLEMENTACIÓN DE LA BASE DE DATOS ... 36
6.5. CREACIÓN APLICATIVO WEB ... 38
7. RESULTADOS ... 40
7.1. REVISIÓN ... 40
7.2. ACTUALIZACIÓN... 41
7.3. BASE DE DATOS ... 43
7.4. APLICATIVO WEB ... 44
7.5. ANÁLISIS DE LOS PRODUCTOS CARTOGRÁFICOS ... 46
7.5.1. SUBTEMA ACCESO AL AGUA ... 47
7.5.2. SUBTEMA ACTORES RURALES ... 49
7.5.3. SUBTEMA ACUICULTURA ... 50
7.5.4. SUBTEMA ADECUACIÓN DE TIERRAS ... 54
7.5.5. SUBTEMA APTITUD DEL SUELO ... 55
7.5.6. SUBTEMA AVALÚOS ... 57
7.5.7. SUBTEMA COBERTURA DE LA TIERRA ... 61
7.5.8. SUBTEMA CONFLICTO DE USO DEL SUELO ... 63
7.5.9. SUBTEMA CULTIVOS ILÍCITOS ... 65
7.5.10. SUBTEMA GESTIÓN CATASTRAL ... 67
7.5.11. SUBTEMA MERCADO DE TIERRAS ... 70
7.5.12. SUBTEMA PROBLEMAS AMBIENTALES ... 72
7.5.13. SUBTEMA USO DEL SUELO... 74
5 ÍNDICE DE ILUSTRACIONES
Ilustración 1. Organización y actualización de la información de las fuentes de
información geográfica digital de Colombia en la matriz excel existente ... 30
Ilustración 2. Modelo Entidad-Relación para la base de datos de las fuentes de información geográfica digital ... 33
Ilustración 3. Código en postgresql para crear las tablas en la base de datos. ... 38
Ilustración 4. Código para la creación de la página web del catálogo de las fuentes de información geográfica de Colombia en el editor de código “ Sublime text 3”. . 39
Ilustración 5. Porcentaje de tipo de entidades que producen la información geográfica en el tema de tierras. ... 40
Ilustración 7. Porcentaje de productos cartográficos realizados por las entidades con la información previa. ... 41
Ilustración 8. Porcentaje de tipos de formatos y porcentaje de formatos editables con la información previa. ... 41
Ilustración 9. Porcentaje de productos cartográficos realizados por cada una de las entidades con la información previa. ... 42
Ilustración 10. Porcentaje de tipos de formatos y porcentaje de formatos editables con la información previa. ... 43
Ilustración 11. Tabla entidad ... 43

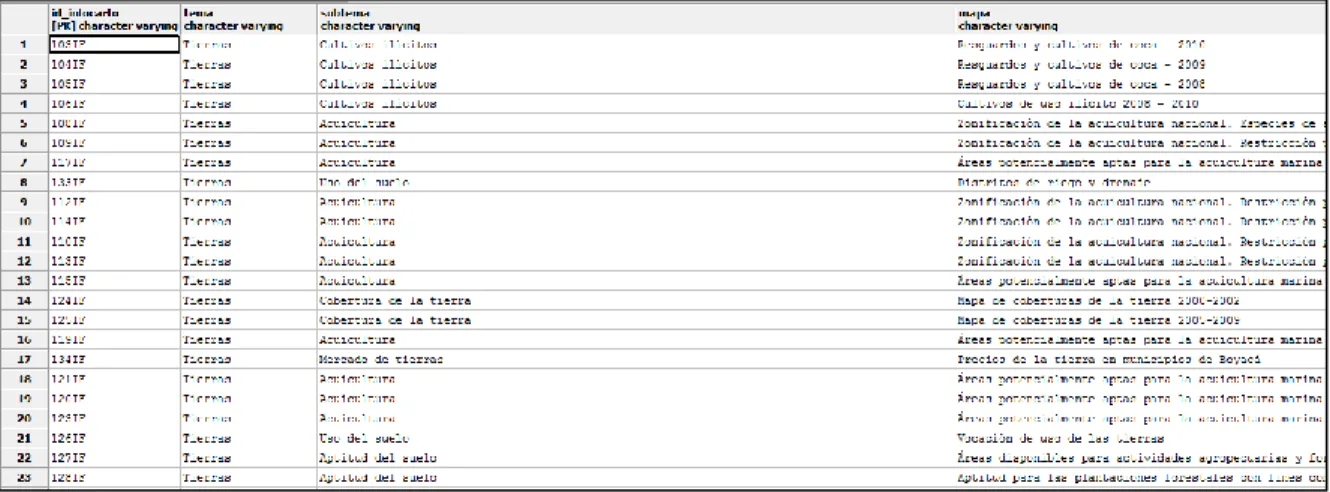

Ilustración 12. Tabla Infocarto ... 44
Ilustración 13. Tabla Temporalidad (Izquierda) y tabla de formato (Derecha) ... 44
Ilustración 14. Página web fuentes de información geográfica digital de Colombia. ... 45
Ilustración 15. Selección del tema tierras en el filtro de búsqueda tema ... 45
Ilustración 16. Aviso para seleccionar en el filtro de búsqueda un subtema ... 46
Ilustración 17. Catálogo de fuentes de información geográfica digital de Colombia, obtenido a partir de la búsqueda ... 46
Ilustración 18. Mapa de índice de vulnerabilidad por disponibilidad de agua por municipio de año seco (2010). Fuente: IGAC (SIGOT) ... 48
Ilustración 19. Mapa de presencia de actores vinculados a la agricultura familiar con base agroecológica (2015). Fuente: UPRA (SIPRA) ... 50
Ilustración 20. Mapa de zonificación de la acuicultura nacional. Especies de aguas cálidas (2013). Fuente: AUNAP ... 51
Ilustración 21. Zonificación de la acuicultura nacional. Restricción por suelos y pendiente en áreas con aptitud para especies de aguas frías (2013). Fuente: AUNAP ... 53
Ilustración 22. Mapa de Municipios con influencia de proyectos en adecuación de tierras (2015). Fuente: UPRA (SIPRA) ... 55
6
Ilustración 24. Mapa de avalúos catastrales totales (Urbanos y rurales) (2015).
Fuente: IGAC (SIGOT) ... 58
Ilustración 25. Mapa de avalúos catastrales integrales en SMMLV (2015). Fuente: UPRA (SIPRA) ... 59
Ilustración 26. Mapa de estado de las coberturas de la tierra (2010-2012). Fuente: IDEAM ... 63
Ilustración 27. Mapa de Conflicto de Uso del Suelo (2003). Fuente: IGAC (SIGOT) ... 65
Ilustración 28. Mapa de resguardos y cultivos de coca-2012. Fuente: Geoactivismo ... 67
Ilustración 29. Mapa de estado de la Gestión Catastral Rural (2017). Fuente: IGAC (SIGOT) ... 68
Ilustración 30. Mapa de estado de la Gestión Catastral Urbana (2017). Fuente: IGAC (SIGOT) ... 70
Ilustración 31. Mapa de transacciones (2014) Fuente: UPRA (SIPRA) ... 72
Ilustración 32. Mapa de zonificación del suelo por grados de erosión (2010-2011). Fuente: IDEAM ... 74
Ilustración 33. Mapa de uso agrícola de la tierra. Fuente: IGAC ... 76
Ilustración 34. Mapa de Vocación de uso del suelo. Fuente: IGAC ... 77

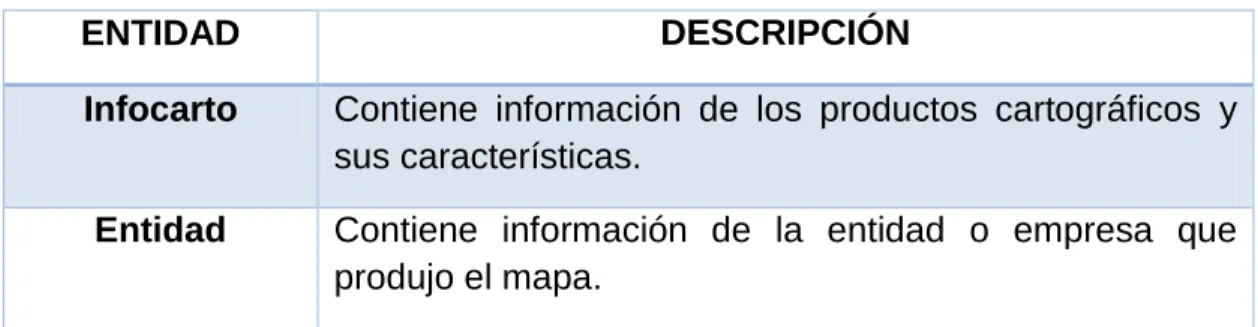

ÍNDICE DE TABLAS Tabla 1. Descripción de las entidades para diseñar la base de datos ... 32
Tabla 2. Relación entre las entidades para el diseño de la base de datos ... 32
Tabla 3. Información de los atributos de la tabla Infocarto. ... 35
Tabla 4 Información de los atributos de la tabla Entidad. ... 35
Tabla 5. Información de los atributos de la tabla Temporalidad. ... 35
7 1. INTRODUCCIÓN
La pasantía de la cual se desarrolla el presente documento, es parte de la segunda fase un proyecto de investigación desarrollado entre el Programa de Geografía y el Laboratorio Interdisciplinar de Análisis Espacial –LINAE de la Facultad de Ciencias Sociales y Humanas de la Universidad Externado de Colombia junto con el apoyo de la Sociedad Geográfica de Colombia, el cual se titula “Cartografía Digital y Conflictos Territoriales”. Dicho proyecto tiene como antecedente el Proyecto Atlas de la dinámica social colombiana, del Programa de Geografía y el Laboratorio Interdisciplinar de Análisis Espacial –LINAE con la participación de pasantes estudiantes de ingeniería catastral y geodesia de la Universidad Distrital Francisco José de Caldas, para el desarrollo del mismo. Por lo tanto se contempla en general en estos proyectos la información geográfica en general.
La información geográfica, es la información de un elemento que se encuentra sobre la superficie de la tierra, es decir es el conocimiento sobre lo que hay o sucede en un determinado lugar. La necesidad de obtener dicho conocimiento, surge debido a que a lo largo del tiempo el ser humano ha efectuado actividades sobre la superficie terrestre, las cuales son de gran importancia y por lo tanto es relevante saber dónde se realizan las mismas. Dicha información sobre actividades realizadas en la superficie terrestre y la ubicación de las mismas, es primordial conocerla porque es la base orientadora para la toma de decisiones políticas, estratégicas y de planificación de acciones sobre el territorio, lo cual a su vez implica consecuencias geográficas de las cuales se debe obtener conocimiento (Rodríguez Lloret & Olivella, 2009).
Actualmente, gracias a los avances tecnológicos, la información geográfica se genera en forma digital y en Colombia, ésta es producida, utilizada y proporcionada para distintos fines por distintos actores, como lo son, entidades públicas, empresa privadas, organizaciones sociales, entre otros, quienes a su vez la ofrecen y difunden en diferentes tipos de formatos como por ejemplo: shapefile, PDF, KML, entre otros, los cuales hacen que la información sea o no editable, además estos actores determinan si este tipo de información que poseen es de libre acceso o por el contrario es restringida.
8
manera general variables del tema como uso y cobertura de la tierra aptitud del suelo, actividades agrícolas, entre otras.
9 2. PLANTEAMIENTO DEL PROBLEMA
La Sociedad Geográfica de Colombia vio la necesidad de realizar un análisis de las fuentes información geográfica digital del país, debido a que en la actualidad cuenta con el censo de las fuentes de dicha información gracias a la investigación previa de la Universidad Externado de Colombia y su programa de Geografía, el cual se encuentra clasificado en los temas de minería, migración interna y desplazamiento, territorios étnicos, tierras, reservas naturales y salud; y con ello se pretende poner a disposición de los usuarios, catálogos detallados con las fuentes de información geográfica digital en Colombia, con un despliegue de la misma, transmitiendo así al público en general la importancia a nivel social de la producción de información geográfica digital. Para este caso, se realizará el análisis para el tema de tierras en específico, debido a que en el censo que posee la Sociedad Geográfica hay diferentes fuentes de información geográfica para cada uno de los temas y por lo tanto hay saturación de esta información, además que es importante precisar un análisis por tema, realizado por pasantes de la Universidad Distrital Francisco José de Caldas del proyecto curricular Ingeniería Catastral y Geodesia.
La razón principal por la que la Sociedad Geográfica consideró realizar el análisis de las fuentes información geográfica digital de Colombia, es la necesidad de facilitar la consulta a los usuarios las características de los productos cartográficos en la temática de tierras, pertenecientes a un mismo subtema y año, y que las cuales, si es posible, se puedan comparar, en los casos en que los mapas refieran a una misma información; esto es debido a que actualmente en el país, se presenta una creciente demanda de la información geográfica digital por parte de estudiantes, investigadores y organizaciones con respecto a diferentes temáticas, la cual es proveída al público por distintas entidades públicas, empresas privadas y organizaciones sociales, quienes la realizan teniendo en cuenta sus intereses y es por esto que la información se encuentra dispersa y los usuarios no pueden realizar un análisis crítico, sobre un tema en específico, de todos los productos que la contienen. El análisis es útil porque es la base para realizar consultas, para generar nueva información geográfica, para profundizar más sobre el tema o contrastar información de mapas de distintas entidades referentes a un mismo subtema, dependiendo lo que el usuario requiera(Rincón Gamba & Rodríguez, 2017).
10
dependiendo de lo que los usuarios necesiten con dicha información. Por esta misma razón, es importante que los usuarios conozcan las características de los productos con información geográfica de una manera más fácil, teniendo en cuentas características del metadato las cuales se puedan comparar entre los productos cartográficos pertenecientes a un mismo subtema y referentes a una información similar.
Otra consideración por la cual se vio la necesidad de realizar el análisis, es que como parte de la información geográfica digital, se encuentra la cartografía y en esta se incluyen los mapas que son documentos fundamentales que sirven para recolectar, sistematizar, analizar información espacial, y por lo tanto se constituyen como elementos claves que brindan argumentos para la toma de decisiones, los cuales tienen diferentes especificaciones técnicas dependiendo la entidad que los produzca (Rincón Gamba & Rodríguez, 2017).
11 3. OBJETIVOS
3.1. GENERAL
Realizar un balance y análisis de la información geográfica digital en Colombia, en la temática de tierras, que permita identificar actores, intereses, objetivos y lógicas que subyacen a la producción de este tipo de información.
3.2. ESPECÍFICOS
Actualizar la información existente en la Sociedad Geográfica sobre las fuentes de información geográfica de Colombia con respecto al tema de tierras, a partir de la captura de nueva información proveniente de internet.
Implementar y diseñar una base de datos con la información recolectada en el censo realizado por parte de la Sociedad Geográfica de Colombia acerca del tema de tierras, aportando a la construcción de una mapoteca digital.
Implementar en la web el catálogo de las fuentes de información geográfica digital de Colombia para la disposición pública.
12 4. JUSTIFICACIÓN
Los usuarios de la información geográfica digital en el país, por lo general no realizan un análisis crítico de las fuentes que la proporcionan y por lo tanto se aprovecha el analfabetismo cartográfico existente y se usa el mapa como una herramienta de convencimiento hacia el público por parte de los actores que producen la cartografía, además de que se asume el mismo como un documento objetivo que describe las características físicas del territorio de manera neutral (Rincón Gamba & Rodríguez, 2017).
13 5. MARCO TEÓRICO
5.1. INFORMACIÓN GEOGRÁFICA
La información geográfica es información acerca de un elemento en la superficie de la Tierra, es el conocimiento sobre “dónde” hay algo o “que hay en determinado lugar”. Es importante para las personas conocer donde sucede algo, o dónde queda ubicado por si se quiere enviar a alguien allí o simplemente si se quiere encontrar información sobre un lugar y darlo a conocer a las personas que habitan en el mismo, por esto, muchas de las decisiones políticas o de planificación que se tomen sobre un territorio, implican consecuencias geográficas (Rodríguez Lloret & Olivella, 2009).
La información geográfica, según Rodríguez Lloret y Olivella, tiene como características que:
Es multidimensional, es decir que mediante coordenadas geográficas se puede establecer una posición, denominada geográfica, de los elementos que se encuentran en la superficie terrestre, bien sean X, Y o latitud y longitud.
Depende de la resolución geográfica, es decir el nivel de detalle de la misma, si es muy detallada o por el contrario muy genérica.
Puede ser muy voluminosa, es decir, que puede ocupar mucho espacio de
almacenamiento en medios digitales.
Se puede representar en diferentes formatos digitales que pueden influir en los análisis y resultados.
Debe ser proyectada y por lo general se proyecta en una superficie plana.
Requiere de un tiempo de dedicación y métodos especiales para poder analizarla.
5.1.1. CARTOGRAFÍA
14
Es importante resaltar que al representar la superficie terrestre en un plano se pueden producir deformaciones, por lo tanto, estas deben ser conocidas y se deben mantener sobre ciertos límites o condiciones, que dependen de las características que se le pidan en cada caso a la representación.
5.1.1.1. Mapa
El mapa es la representación gráfica de una porción de la superficie terrestre, a una escala reducida, que muestra solo algunos rasgos de la realidad, el cual también se puede considerar como el instrumento o documento diseñado para el registro, cálculo, exposición, análisis y, en general, la comprensión de los hechos geográficos y de sus relaciones espaciales, cuya función es representar visualmente una imagen (Fallas, 2003).
Partiendo de la perspectiva geométrica, el mapa se piensa como una representación de la superficie de la tierra que muestra atributos como son distancias, direcciones, tamaños y formas; elaborados así para mostrar la forma en que se distribuyen espacialmente los fenómenos geográficos (Fallas, 2003). En los mapas se usan signos convencionales para dicha representación, debido a que no es posible representar las formas y proporciones reales de la superficie terrestre y por ello se usa la escala; además de esto, cada mapa tiene diferente estilo y escala dependiendo las necesidades con las que se pretende realizar el mismo y la función específica que este cumpla, sin embargo, por lo general el mapa incluye: Título, fecha de los datos, fecha de publicación del mapa, leyenda o convenciones, proyección y datum, escala, autor y/o fuente (Fallas, 2003).
Es importante destacar que el mapa no es en sí, una representación exacta de la realidad ni una imagen especular de la misma, además no es neutral y es el punto de partida de la necesidad de leer en ellos lo que se dice pero también lo que oculta. (Nieto Olarte & Díaz Ángel, 2014)
5.1.2. CARTOGRAFÍA DIGITAL
15
puede ser manipulada o solo presentada con datos geográficos por medio de la ayuda del computador (Fisher & Lindenberg, 1989).
Dicha cartografía, se organiza por lo general en capas de información, por ejemplo una capa contiene ríos, otra vías, otra municipios, entre otras, las cuales se pueden visualizar en pantalla por separado o en conjunto dentro de un mapa, es por esto que este tipo de cartografía permite el diseño, producción y almacenamiento utilizando herramientas informáticas (Rodríguez Lloret & Olivella, 2009). Cabe resaltar que este tipo de cartografía es la base para creación y desarrollo de los sistemas de información geográfica debido a que es la base para la implementación de los mismos.
5.1.3. FORMATOS DE ARCHIVOS 5.1.3.1. Formatos editables
Son formatos de archivos que son descargables y además permiten la manipulación y modificación del contenido de los archivos. En cuanto a archivos de información geográfica los formatos editables son los siguientes:
Shapefiles: Es un formato de almacenamiento de datos vectoriales desarrollado por ESRI (Environmental Systems Research Institute), usado para almacenar la ubicación, la forma y los atributos de las entidades geográficas. Un shapefile está compuesto de tres partes de datos: un archivo principal (.shp), un archivo de índices (.shx) y una tabla dBASE (.dbf). Este tipo de formato soporta una variedad de tipos de geometría como lo son: punto, línea, polígono, entre otras; aunque en un sólo shapefile solo existen elementos de un mismo tipo de geometría (Soto Durán, Marín Morales, & Vargas Agudelo, 2014). Usualmente son empleados para aplicaciones SIG (ESRI).
KML: El Lenguaje de marcado de keyhole (KML) es un formato basado en
XML para almacenar datos geográficos y su contenido relacionado (ESRI).
DWG: Es un formato de archivos de diseño más usados, que contiene todas las piezas de información que el usuario introduce incluyendo diseño, datos geográficos, mapas e imágenes (AutoCAD).
16
relacionadas, establecido en formato TIFF basado en imágenes raster georreferenciadas (OSGEO, 2016).
SVG: Es un lenguaje para describir gráficos bidimensionales en XML, el cual permite tres tipos de objetos gráficos: formas gráficas vectoriales (por ejemplo, trazados que consisten en líneas rectas y curvas), imágenes y texto (W3C, 2011).
5.1.3.2. Formatos no editables
Son formatos de archivos que no permiten la manipulación o modificación del contenido de los archivos. En cuanto a archivos cartográficos los formatos editables que se utilizan con más frecuencia son los siguientes:
PDF: (Portable document Format) El formato de documento portátil es un formato de almacenamiento de documentos digitales en general. Es utilizado para presentar e intercambiar documentos de forma fiable, independiente del software, el hardware o el sistema operativo (Adobe Acrobat).
PNG: (Portable Network Graphics) Formato de archivo en imagen sin pérdida de bitmaps. Es un formato de archivo digital que sirve para almacenar, transmitir y visualizar imágenes, que soporta compresión sin pérdida, una gama de profundidades de color y permite visualizar información textual incrustada (Roelofs, 2002).
JPG: Formato de almacenamiento de imágenes.
BMP: Es el formato estándar de Microsoft Windows de imagen de bits, puede guardar imágenes de 24 bits, 8 bits y menos (Orea Flores, 2005).
GIF: Representa un formato gráfico utilizado ampliamente en la web, tanto para imágenes como para animaciones.
17 5.2. BASES DE DATOS
Conjunto de programas que se utilizan para acceder a una colección de datos fiables, interrelacionados, con una definición y descripción comunes, es decir, que es el conjunto de información relacionada que se encuentra agrupada o estructurada de una manera en particular, la cual debe ser accesible en tiempo real y compatible por usuarios concurrentes con necesidades de información diferentes (Gómez Fuentes, 2012). Es por esto, que las bases de datos se pueden considerar como un modelo del mundo real (Gómez Fuentes, 2012).
5.2.1. USUARIOS DE LAS BASES DE DATOS
Para un sistema de bases de datos se pueden establecer tres tipos de usuarios, que son los siguientes:
Programadores de aplicaciones: Son profesionales responsables de escribir los problemas de aplicación de base de datos en algún lenguaje de programación, los cuales pueden elegir entre muchas aplicaciones para desarrollar interfaces de usuario (Date, 2001). Además, los programas en sí pueden ser convencionales o aplicaciones en línea que permiten al usuario final el acceso a la base de datos desde una estación de trabajo o terminal de línea y por su lado, las herramientas de Desarrollo Rápido de Aplicaciones son herramientas que permiten al programador de aplicaciones construir formularios e informes sin escribir un programa.
Usuarios normales o finales: Son los que interactúan con un programa de aplicación escrito previamente, desde estaciones de trabajo o terminales de línea (Gómez Fuentes, 2012). El usuario puede acceder a la base de datos a través de aplicaciones de línea o lo puede realizar usando una interfaz proporcionada como parte integral del sistema del software del sistema de base de datos.
18 5.2.2. ADMINISTRADOR DE BASES DE DATOS
Es la persona que gestiona el sistema de administración de bases de datos, el cual permite tener el control centralizado tanto de los datos como de los programas que tienen acceso a estos y las funciones que debe cumplir, según Gómez Fuentes, son:
Definir esquema conceptual: El administrador escribe un conjunto de instrucciones de definición de datos en un lenguaje especial denominado Lenguaje de definición de datos (DDL) para crear el esquema de base de datos.
Definir estructura y método de acceso: El administrador define como se organiza la información si es en registros bloques y estructuras y a su vez los programas que la buscarán y realizaran operaciones sobre la misma.
Modelar el esquema y organización física: El administrador de las bases de datos realiza cambios en el esquema para reflejar necesidades cambiantes y realizan cambios en la organización física de tal modo que mejore el rendimiento.
Conceder autorizaciones para el acceso a los datos (Seguridad e integridad): Los administradores de las bases de datos determinan las partes en las cuales los usuarios pueden acceder para mantener la seguridad e integridad de los datos. La información de autorización se encuentra en la estructura especial, la cual es consultada por el sistema de base de datos cuando se intenta tener acceso a los datos.
19 5.2.3. MODELO ENTIDAD-RELACIÓN (E-R)
Es una percepción del mundo real que consiste en objetos básicos llamados entidades y relaciones que se presentan entre estos objetos, los cuales facilitan el diseño de las bases de datos, representando la estructura lógica completa de una base de datos. El modelo de datos E-R es útil para hacer corresponder los significados e interacciones del mundo real con un esquema conceptual. Debido a esta utilidad, muchas herramientas de diseño de bases de datos se basan en los conceptos del modelo E-R (Silberschatz, Korth, & Sudarshan, 2002).
5.2.3.1. Entidad
Es una «cosa» u «objeto» en el mundo real que se distingue de todos los demás objetos, la cual tiene un conjunto de propiedades, y los valores para algún conjunto de propiedades pueden identificar una entidad de forma unívoca. Por ejemplo, una entidad puede ser concreta, como una persona o un libro, o puede ser abstracta, como un préstamo, unas vacaciones o un concepto. Las entidades en la base de datos deben tener una llave primaria que generalmente (Silberschatz, Korth, & Sudarshan, 2002).
5.2.3.2. Conjunto de entidades
Es un conjunto de entidades del mismo tipo que comparten las mismas propiedades, o atributos. Por ejemplo, el conjunto de todas las personas que son clientes en un banco dado, por ejemplo, se pueden definir como el conjunto de entidades denominado “cliente” (Silberschatz, Korth, & Sudarshan, 2002).
5.2.3.3. Relaciones y conjunto de relaciones
Las relaciones son asociaciones entre diferentes entidades y el conjunto de relaciones son las asociaciones presentadas entre diferentes conjuntos de entidades (Silberschatz, Korth, & Sudarshan, 2002). Por ejemplo, los clientes de un banco pueden solicitar préstamos al mismo, las entidades de allí pueden ser
20 5.2.3.4. Atributos
Los atributos describen propiedades que posee cada miembro de un conjunto de entidades, la designación de un atributo para un conjunto de entidades expresa que la base de datos almacena información similar concerniente a cada entidad del conjunto de entidades; sin embargo, cada entidad puede tener su propio valor para cada atributo (Silberschatz, Korth, & Sudarshan, 2002). Por ejemplo, los atributos para una entidad denominada “cliente” pueden ser id-cliente, nombre-cliente, calle-nombre-cliente, teléfono-cliente y ciudad-cliente. Los atributos se pueden dividir en:
Atributos simples:Atributos que no se subdividen. Por ejemplo, el id-cliente .
Atributos compuestos: Atributos que se pueden subdividir en subpartes, es decir que se subdividen en otros atributos. Por ejemplo, en la entidad
“cliente” el nombre-cliente se puede subdividir en nombre, primer-apellido, segundo-apellido.
Atributos monovalorados:Atributos que tienen todos un sólo valor para una entidad concreta. Por ejemplo, en la entidad “cliente” el atributo id-cliente es único para cada entidad dentro del conjunto de entidades.
Atributos multivalorados: Atributos que tienen todos varios valores para una entidad concreta. Por ejemplo, en la entidad “cliente” el atributo el teléfono-cliente puede tener varios valores debido a que un cliente puede tener varios números de teléfono.
Atributos derivados: El valor para este tipo de atributo se puede derivar de los valores de otros atributos o entidades relacionados. Por ejemplo, sea el conjunto de entidades “cliente” y otra “Préstamo” que tiene un atributo préstamos que representa cuántos préstamos tiene un cliente en el banco, ese atributo se puede derivar contando el número de entidades “préstamo” asociadas con ese cliente (Silberschatz, Korth, & Sudarshan, 2002).
5.2.3.5. Cardinalidad
21
relaciones binarias R entre los conjuntos de entidades A y B, la razón de cardinalidad, debe ser una de las siguientes:
Uno a uno: Una entidad en A se asocia con a lo sumo una entidad en B, y una entidad en B se asocia con a lo sumo una entidad en A.
Uno a varios: Una entidad en A se asocia con cualquier número de entidades en B (ninguna o varias). Una entidad en B, sin embargo, se puede asociar con a lo sumo una entidad en A.
Varios a uno: Una entidad en A se asocia con a lo sumo una entidad en B. Una entidad en B, sin embargo, se puede asociar con cualquier número de entidades (ninguna o varias) en A.
Varios a varios: Una entidad en A se asocia con cualquier número de entidades (ninguna o varias) en B, y una entidad en B se asocia con cualquier número de entidades (ninguna o varias) en A (Silberschatz, Korth, & Sudarshan, 2002).
5.2.3.6. Diagrama Entidad-Relación
Es la expresión gráfica de la estructura lógica general de una base de datos, los diagramas son simples y claros, es por esto que es muy amplio el uso del modelo E-R (Silberschatz, Korth, & Sudarshan, 2002). Dicho diagrama consta de los siguientes componentes principales:
Rectángulo: Representan conjuntos de entidades.
Elipses: Representan atributos.
Rombos: Representan relaciones.
Líneas: Unen atributos a conjuntos de entidades y conjuntos de entidades a conjuntos de relaciones.
Elipses dobles: Representan atributos multivalorados.
22 Líneas dobles: Indican participación total de una entidad en un conjunto de
relaciones.
5.3. IMPLEMENTACIÓN WEB
Para la creación de una página web se requiere el lenguaje HTML (HyperText Markup Lanjuaje- Español: Lenguaje de marcas de hipertexto), para que la página web use la información registrada en la base de datos se usa el lenguaje denominado PHP (Hypertext preprocesor- Español: Preprocesador de hipertexto), para el diseño y estilos de la página web se usa el lenguaje CSS (Cascading Style Sheets - Español: Hojas de estilo en cascada) y para que la página sea dinámica en general se usa JavaScript. Estos 4 lenguajes se definen y profundizan a continuación.
5.3.1. PHP
Es un lenguaje multiplataforma interpretado del lado del servidor caracterizado por su robustez, potencia, modularidad y versatilidad y su dinámica funcionalidad en gestión de bases de datos (Cobo, 2005). Los programas escritos en este lenguaje pueden ser incrustados en HTML y ejecutados por un servidor web a través de un intérprete antes de ser transferidos al cliente, que es accesible de forma gratuita en la red.
5.3.2. LENGUAJE HTML
23 5.3.3. LENGUAJE CSS
Es un lenguaje de hojas de estilos creado para controlar el aspecto o presentación de los documentos electrónicos definidos con HTML y XML, lo que incluye varios lenguajes basados en XML como lo son XHTML o SVG. Este lenguaje es la mejor forma de separar los contenidos y su presentación y es imprescindible para crear páginas web complejas (Mozilla, 2017).
5.3.4. LENGUAJE JAVASCRIPT
Es un lenguaje ligero e interpretado, orientado a objetos con funciones de primera clase, más conocido como el lenguaje de script para páginas web, pero también usado en muchos entornos sin navegador. Es un lenguaje script multiparadigma, basado en prototipos, dinámico, soporta estilos de programación funcional, orientada a objetos e imperativa (Mozilla, 2017) .
5.4. INFORMACIÓN GEOGRÁFICA DIGITAL DE TIERRAS EN COLOMBIA
5.4.1. TEMÁTICA DE TIERRAS EN COLOMBIA
En Colombia, a través de la historia el acceso a la tierra es muy importante debido a que es una gran fuente de economía rural y en general para la nación, por ser un determinante de la productividad en cuanto a la agricultura, también es fuente de poder político, lo cual ha causado que sea además el punto de partida de conflicto social, convirtiéndose como tal en la problemática de la tierra en Colombia, la cual se refiere principalmente a la tenencia y uso de la misma (Vargas Rivera, 2007). Esto, surge a raíz de la desigualdad en la agricultura con respecto a la distribución o repartición de la tierra, la cual se ha concentrado en pocas manos o ha sido ambigua la titularidad de la misma, además el uso excesivo de la tierra para el pastoreo del ganado genera un riesgo ambiental como consecuencia (Agencia de noticias de la Universidad Nacional, 2014).
24
hacia tierras frágiles, que a su vez genera un grave riesgo ambiental y problemáticas sociales, porque los costos ambientales aumentan y son mayores a los escasos beneficios de subsistencia (Vargas Rivera, 2007).
En relación con lo anterior, el narcotráfico es un elemento que ha causado en gran parte, el despojo y desplazamiento de los habitantes de la zona rural del país y que la tierra no se aproveche de manera eficiente y de la forma adecuada, porque no se le da el uso correspondiente sino que se usa para la industria del narcotráfico (Gómez Hernández, 2011). A partir de 1980, los narcotraficantes indujeron a los campesinos a cultivar la coca, amapola y marihuana en varios departamentos y los dineros percibidos por este comercio, quedaban en las manos de los narcotraficantes y por lo tanto el campesinado continuaba en la pobreza, es aquí donde se evidencian las problemáticas económicas y sociales de la tenencia y uso de la tierra (Gómez Hernández, 2011).
Por otro lado, es importante resaltar que en el país la tierra se ha convertido en un bien especulativo, en un símbolo de riqueza, status y prestigio social, debido a que se acumula para que genere renta sin la necesidad de realizar esfuerzos productivos, lo cual explica, en cierta parte los conflictos y la violencia que se han generado por poseerla (Gómez Hernández, 2011).
En el país para darle solución al tema de tierras, como políticas de tierras son la reforma agraria, siendo la principal intervención en el mercado de la tierra, que pretende y debe ser una política estructural que busque una mejor distribución de la propiedad de la tierra, promoviendo una mayor eficiencia en los patrones de uso de los suelos y un cambio en distribución de las tierras con potencial productivo; la titulación, la cual busca aclarar los derechos de propiedad; y las zonas de reserva campesina, que tienen como objetivo fomentar y estabilizar la economía campesina en zonas de colonización, controlando la expansión de la frontera agrícola hacia tierras frágiles y asegurando la participación de la población rural (Vargas Rivera, 2007).
5.4.2. CONCEPTOS DE INFORMACIÓN GEOGRÁFICA DE TIERRAS EN COLOMBIA
25
acuicultura, precios del suelo, entre otras, pero hacen parte de alguno de los siguientes conceptos.
5.4.2.1. Cobertura de la Tierra
Es la cobertura biofísica que se observa sobre la sobre la superficie de la tierra, (Di Gregorio, 2005) es decir que además de describir la vegetación y los elementos antrópicos que se encuentran sobre la superficie terrestre, describe afloramientos rocosos y cuerpos de agua, por lo tanto se refiere al aspecto morfológico y tangible del suelo (IDEAM, 2017).
5.4.2.2. Uso de la Tierra
Es la utilidad que presta un tipo de cobertura al ser humano, es decir se relaciona con las funciones económicas de una porción específica de la tierra (Patiño Narvaez, 2015). Dicho de otra manera es la clasificación de las actividades realizadas por el ser humano sobre la cobertura del suelo, que se hacen de forma parcial o permanente, con la intención de mantenerla o cambiarla, para obtener productos y beneficios. Estas actividades pueden ser por ejemplo: agricultura, pesca, minería, acuicultura, entre otras (Forero Bernal & Zabala Parra, 2016).
5.4.2.3. Aptitud del suelo
26 5.5. ACTORES QUE PRODUCEN, USAN Y EDITAN INFORMACIÓN GEOGRÁFICA EN COLOMBIA
En Colombia, la entidad encargada de producir el mapa oficial y la cartografía básica del país es el Instituto Geográfico Agustín Codazzi (IGAC), las cuales son la base para realizar la información geográfica en general. Esta entidad perteneciente al Estado también produce, edita y difunde información geográfica de temas específicos y lo realizan mediante mapas o por medio del Sistema de Información Geográfica para la Planeación y el Ordenamiento Territorial (SIGOT) (IGAC, 2017).
A partir de esta información otras entidades públicas como por ejemplo los Ministerios, a través de instituciones públicas, unidades y autoridades nacionales, utilizan la información o cartografía básica que produce el IGAC y editan sobre ella para producir nueva información geográfica sobre un tema y así difundirla. De esta misma manera algunas empresas privadas y organizaciones sociales producen y divulgan información geográfica.
Para el tema de tierras en específico y teniendo en cuenta el censo realizado por la Sociedad Geográfica de Colombia, los actores o entidades encontrados que producen información geográfica digital a parte del IGAC por medio del SIGOT, son el Ministerio de Agricultura por medio de la Unidad de Planificación Rural Agropecuaria (UPRA), el Ministerio de Ambiente por medio del Instituto de Hidrología, Meteorología y Estudios Ambientales (IDEAM), el Ministerio de Agricultura por medio de la Autoridad Nacional de Acuicultura y Pesca (AUNAP) y Geoactivismo, la cual es una organización social. A continuación se definen de lo que se encargan cada una de estas entidades.
5.5.1. INSTITUTO GEOGRÁFICO AGUSTÍN CODAZZI - IGAC
27 5.5.2. UNIDAD DE PLANIFICACIÓN DE TIERRAS RURALES - UPRA
La Unidad de Planificación de Tierras Rurales, Adecuación de Tierras y Usos Agropecuarios - UPRA, tiene por objeto orientar la política de gestión del territorio para usos agropecuarios. Por esto, la UPRA planifica y produce lineamientos, indicadores y criterios técnicos para la toma de decisiones sobre el ordenamiento social de la propiedad de la tierra rural, el uso eficiente del suelo para fines agropecuarios, la adecuación de tierras, el mercado de tierras rurales, y el seguimiento y evaluación de las políticas públicas en estas materias (Despachos públicos de Colombia).
5.5.3. INSTITUTO DE HIDROLOGÍA METEOROLOGÍA Y ESTUDIOS AMBIENTALES - IDEAM
Es una entidad del gobierno de Colombia dependiente del Ministerio de Ambiente y Desarrollo Sostenible, la cual se encarga del manejo de la información científica, hidrológica, meteorológica y todo lo relacionado con del medio ambiente en Colombia (IDEAM).
5.5.4. AUTORIDAD NACIONAL DE ACUICULTURA Y PESCA - AUNAP
Entidad que tiene por objeto, ejercer la autoridad pesquera y acuícola de Colombia, por esto la AUNAP adelantará los procesos de planificación, investigación, ordenamiento, fomento, regulación, registro, información, inspección, vigilancia y control de las actividades de pesca y acuicultura, aplicando las sanciones a que haya lugar, dentro de una política de fomento y desarrollo sostenible de los recursos pesqueros (AUNAP).
5.5.5. GEOACTIVISMO
Organización social que por medio de una plataforma web busca la defensa de Derechos y Territorios, cuya característica integradora es el geoactivismo (Geoactivismo).
28 6. DESARROLLO METODOLÓGICO
6.1. REVISIÓN DE LA INFORMACIÓN DE LA INVESTIGACIÓN PREVIA
La información sobre las fuentes de información geográfica digital de Colombia con respecto al tema de tierras suministrada por la investigación previa de la Universidad Externado de Colombia y su programa de Geografía, por medio de la Sociedad Geográfica, está contenida en una matriz de excel y se encuentra organizada en los campos denominados:
Entidad: Allí está registrado el nombre de la Entidad que produce el mapa.
Variable: Nombre del producto cartográfico.
Tipo de entidad (adscrita a): Nombre de la organización a la cual pertenece la entidad.
Desagregación espacial: Es el nivel de detalle en el que se encuentra la información del producto cartográfico.
Cobertura: Es el tipo de cubrimiento espacial, es decir si es nacional, municipal, departamental o regional.
Indicador: Información que se muestra en la leyenda del mapa.
Geometría: Es el tipo de geometría que maneja el mapa, es decir, si es punto, línea o polígono.
Temporalidad que abarca la cartografía: Año o años de recolección de los datos del mapa.
Año en que la entidad usa la información
Año de publicación: Año en que se publicó el mapa.
29 Formato: Formato en el cual se encuentran los archivos que contienen la
información cartográfica.
Uso: Es el uso o fin que la Entidad le da al producto cartográfico para el cual se realiza.
Acceso a la información: Es el acceso que se tiene al producto cartográfico, es decir si es libre o restringido.
Observaciones: Información adicional o que se debe resaltar sobre el producto cartográfico.
URL: Es el link del sitio web en el cual se encuentra el producto cartográfico.
6.2. ACTUALIZACIÓN DE LA INFORMACIÓN
La información fue revisada, ordenada, corregida y actualizada, teniendo nueva información proveniente de la web (Ilustración 1). Adicional a ello, el campo variable se denominó mapa y se agregaron nuevos campos, los cuales fueron:
Tema: Debido a que la base de datos contendrá otros temas se le agregó dicho campo y para este caso únicamente se tendrá en cuenta el tema Tierras.
Subtema: Subtemas pertenecientes al tema Tierras, explicados más adelante.
Tipo de entidad: El tipo de entidad que produce el mapa, es decir, si es pública, privada, organización social.
Descripción del indicador: Es la descripción de la información que se encuentra en la leyenda del producto cartográfico.
30
Ilustración 1. Organización y actualización de la información de las fuentes de información geográfica digital de Colombia en la matriz excel existente
Los subtemas por los cuales fue separada la información en el tema de tierras fueron:
1. Acceso al agua:Es la posibilidad que se tiene de contar con el recurso agua y de usarlo, teniéndolo en cuenta como un recurso vital para la vida humana.
2. Actores rurales:Este subtema se refiere a la presencia de organizaciones o entidades presentadas en un entorno rural.
3. Acuicultura: Subtema que se refiere a la técnica de cultivar organismos acuáticos y de dirigir y fomentar la reproducción de peces, moluscos y algas en agua dulce o salada (FAO, 2017).
4. Adecuación de tierras: Es el servicio público que contribuye al desarrollo rural mediante la construcción de infraestructura física para riego, drenaje o protección contra inundaciones, con acciones complementarias para mejorar la productividad, los ingresos de los productores (UPRA, 2015).
31
6. Avalúos: Subtema que se refiere al dictamen técnico constituido por una completa investigación de mercado con el objeto de dar a conocer el valor preciso de un bien raíz para compra, venta, arriendo, hipoteca o declaración de renta. poner a la venta un inmueble (Oikos, 2017).
7. Cobertura de la tierra: Es la cobertura biofísica que se observa sobre la sobre la superficie de la tierra, (Di Gregorio, 2005) es decir que además de describir la vegetación y los elementos antrópicos que se encuentran sobre la superficie terrestre, describe afloramientos rocosos y cuerpos de agua, por lo tanto se refiere al aspecto morfológico y tangible del suelo (IDEAM, 2017).
8. Conflicto de uso del suelo: Este subtema se refiere a los conflictos de uso del suelo ya sea por subutilización, por sobreutilización o por exclusiones o restricciones legales que se le apliquen al mismo.
9. Cultivos ilícitos:Este subtema hace referencia a los cultivos ilegales que se presentan.
10. Gestión catastral:Este subtema engloba información referente a procesos catastrales de formación, actualización y conservación, incluye también vigencias catastrales y a características de los predios en general.
11. Mercado de tierras: Este subtema se refiere a precios de la tierra o transacciones que se puedan realizar con respecto a la tierra.
12. Problemas ambientales:Este subtema engloba los problemas ambientales que se enfocan principalmente a las afectaciones del recurso tierra como tal.
13. Uso del suelo: Es la utilidad que presta un tipo de cobertura al ser humano, es decir se relaciona con las funciones económicas de una porción específica de la tierra.
6.3. DISEÑO DE LA BASE DE DATOS
32
diseñar la base de datos son la información cartográfica o mapas y la entidad productora de dicha información, las cuales se describen en la siguiente tabla (Tabla 1).
ENTIDAD DESCRIPCIÓN
Infocarto Contiene información de los productos cartográficos y sus características.
Entidad Contiene información de la entidad o empresa que produjo el mapa.
Tabla 1. Descripción de las entidades para diseñar la base de datos
En segunda instancia, para el diseño de la base de datos, es importante tener en cuenta las relaciones entre las entidades y a su vez el tipo de cardinalidad que hay entre las mismas. (Ver tabla 2)
Tabla 2. Relación entre las entidades para el diseño de la base de datos
6.3.1. MODELO ENTIDAD-RELACIÓN
El modelo Entidad-Relación diseñado en el presente proyecto, con los atributos característicos de cada entidad de acuerdo a los campos del archivo excel se presenta en (Ilustración 2). Cabe resaltar que los atributos temporalidad y formato
pertenecientes a la entidad “Infocarto” son multivalorados, debido a que los mapas o producto cartográfico puede abarcar varios años y el archivo de esta información cartográfica puede tener varios formatos.
ENTIDAD RELACIÓN ENTIDAD CARDINALIDAD
Entidad Realiza Infocarto 1:N
33
Ilustración 2. Modelo Entidad-Relación para la base de datos de las fuentes de información geográfica digital
6.3.2. ESQUEMA DE TABLAS
Para el diseño de la base de datos, es importante realizar el esquema de tablas, el cual se realiza a partir del modelo de Entidad-Relación. Teniendo en cuenta el anterior diagrama o modelo Entidad-Relación, se tiene que las tablas son las entidades “Entidad” e “Infocarto” constituidas por sus características que son los atributos. Debido a que los atributos formato y temporalidad, los cuales pertenecen a la entidad “InfoCarto”, son multivalorados, se deben considerar como tablas aparte relacionándolos con la tabla “InfoCarto” por medio de la llave primaria de dicha tabla, la cual es id_infocarto, para cada uno de los registros. Por lo tanto, el esquema de tablas es el siguiente:
Entidad= (id_entidad, nombre, tipo)
InfoCarto= (id_infocarto, tema, subtema, mapa, a_levantamiento, a_publicacion, fuente_de_info, indicador, descripción_indicador, geometría, cobertura, des_esp, uso, acceso, observaciones, URL, editable)
Temporalidad= (id_infocarto, id_temporalidad, anio)
Formato= (id_infocarto, id_formato, tipo)
34
atributo, es decir si no debe ser nulo o si no tiene restricción (Tabla 3), (Tabla 4), (Tabla 5), (Tabla 6).
InfoCarto
Atributo Descripción Tipo Restricción
Id_infocarto
Es la llave primaria con la
que se identifica cada
producto cartográfico (Mapa).
Character
varying No Nulo
Tema
El tema para este caso es Tierras, para los 94 registros.
Character varying
No Nulo
Subtema
Subtemas que se encuentra para el tema tierras.
Character
varying No Nulo
Mapa
Nombre de los productos cartográficos.
Character
varying No nulo
A_Levantamiento Año en que la entidad usa la información.
Integer Sin restricción
A_publicacion Año en que la entidad publicó el mapa.
Integer Sin restricción
Fuente_de_info Es la fuente de los datos que tiene el mapa.
Character varying
No nulo
Indicador El indicador presenta la leyenda del mapa.
Character varying
No nulo
Descrip_Indic Se describe la leyenda del mapa.
Character varying
No nulo
Geometría Si la geometría es punto, línea o polígono.
Character varying
No nulo
Cobertura Cubrimiento espacial del mapa.
Character varying
No nulo
Des_esp Nivel de detalle en el que se encuentra la información del producto cartográfico.
Character varying
No nulo
Uso Es el uso que la entidad hace
del mapa.
Character varying
Sin restricción
Acceso Es el acceso que tiene el producto cartográfico según la entidad, si es libre o restringido.
Character varying
Sin restricción
Observaciones Observaciones generales del producto cartográfico.
Character varying
35
URL Link de acceso al mapa. Character
varying
Sin restricción
Editable Si el mapa se encuentra en
formato editable o no
(Valores si y no).
Character varying
No nulo
Id_Entidad Columna o atributo adicional que relaciona la tabla entidad con la tabla infocarto.
Character varying
No nulo
Tabla 3. Información de los atributos de la tabla Infocarto.
Entidad
Atributo Descripción Tipo Restricción
Id_entidad Es la llave primaria con la que se identifica la Entidad.
Character varying No nulo
Nombre Es el nombre de la Entidad Character varying No nulo
Tipo
Tipo de entidad, si es pública, privada, organización social o cooperación internacional.
Character varying No nulo
Adscribe
Columna que relaciona a una o varias entidades adscritas a otra entidad.
Character varying Sin restricción
Tabla 4 Información de los atributos de la tabla Entidad.
Tabla 5. Información de los atributos de la tabla Temporalidad.
Temporalidad
Atributo Descripción Tipo Restricción
Id_infocarto
Es el identificador la
información cartográfica, la cual relaciona a dicha tabla y a la de temporalidad, siendo la misma para varios años de un mismo mapa.
Character varying
No nulo
Id_temporalidad Es la llave primaria de la tabla temporalidad.
Character varying No nulo
Anio Es el año de los datos del mapa.
Integer Sin restricción
Formato
Tributo Descripción Tipo Restricción
Es el identificador la
información cartográfica, la
36

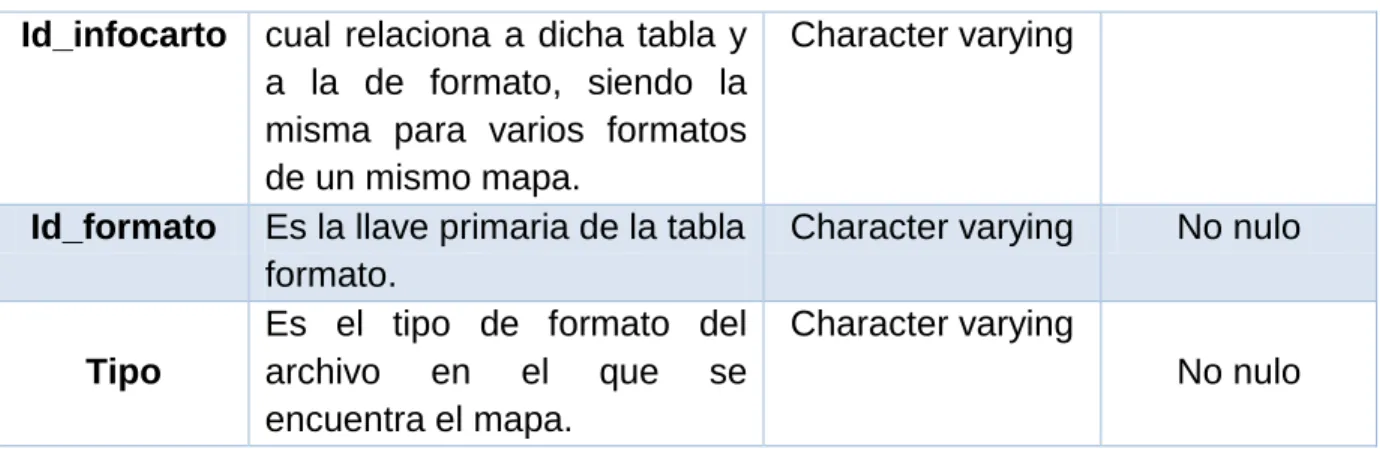

Tabla 6. Información de los atributos de la tabla formato
6.4. IMPLEMENTACIÓN DE LA BASE DE DATOS
Considerando el diseño anterior para la base, es decir las tablas con las descripciones de los atributos correspondientes y sus características generales, se usó el software Postgresql 9.4 para implementar la base de datos (Ilustración 5). Por lo tanto, se implementó el siguiente código en el programa para crear las tablas (Ilustración 3)
CREATE TABLE entidad(
id_entidad varchar NOT NULL,
nombre character varying NOT NULL, tipo character varying NOT NULL, adscribe varchar,
CONSTRAINT pk_id_entidad PRIMARY KEY (id_entidad), CONSTRAINT fk_depende FOREIGN KEY (adscribe) REFERENCES entidad (id_entidad) MATCH SIMPLE ON UPDATE NO ACTION ON DELETE NO ACTION);
CREATE TABLE infocarto( id_infocarto varchar NOT NULL, tema character varying NOT NULL, subtema character varying NOT NULL, Mapa character varying NOT NULL, a_levantamiento integer,
a_publicacion integer,
fuente_de_info character varying NOT NULL, indicador character varying NOT NULL, descrip_indic character varying NOT NULL,
Id_infocarto cual relaciona a dicha tabla y a la de formato, siendo la misma para varios formatos de un mismo mapa.
Character varying
Id_formato Es la llave primaria de la tabla formato.
Character varying No nulo
Tipo
Es el tipo de formato del
archivo en el que se
encuentra el mapa.
Character varying
37
geometria character varying NOT NULL, cobertura character varying NOT NULL, des_esp character varying NOT NULL, uso character varying,
acceso character varying,
observaciones character varying NOT NULL, url character varying,
editable character varying NOT NULL, id_entidad varchar NOT NULL,
CONSTRAINT pk_id_infocarto PRIMARY KEY (id_infocarto), CONSTRAINT fk_entidad FOREIGN KEY (id_entidad)
REFERENCES entidad (id_entidad) MATCH SIMPLE ON UPDATE NO ACTION ON DELETE NO ACTION);
CREATE TABLE temporalidad ( id_temporalidad varchar NOT NULL, id_infocarto varchar NOT NULL, anio integer,
CONSTRAINT pk_id_temporalidad PRIMARY KEY (id_temporalidad), CONSTRAINT fk_carto FOREIGN KEY (id_infocarto)
REFERENCES infocarto (id_infocarto) MATCH SIMPLE ON UPDATE NO ACTION ON DELETE NO ACTION);
CREATE TABLE formato( id_formato varchar NOT NULL, id_infocarto varchar NOT NULL, tipo character varying,
38
Ilustración 3. Código en postgresql para crear las tablas en la base de datos.
Para agregar la información en cada una de estas tablas, se direccionaron los archivos de cada una de las tablas con los campos o atributos correspondientes con los respectivos registros del excel en formato CVS.
6.5. CREACIÓN APLICATIVO WEB
Para el desarrollo de la página web para el catálogo de fuentes de información geográfica digital de Colombia, se requería filtrar los datos por los atributos teniendo en cuenta primero el tema para este caso tierras, luego que se despliegue el atributo de subtemas teniendo en cuenta que pertenecen al tema tierras y luego en el filtro de búsqueda de año, se desplieguen los años correspondientes al subtema y por último se encuentren las 4 opciones del tipo de entidad productora (Estado, organización social, empresa privada, cooperación internacional) y se puedan elegir una o varias opciones simultáneamente, de tal modo que sea el usuario quien determine si requiere la información de solo un tipo de entidad o de varias y con ello realizar la búsqueda de los productos cartográficos. Cabe aclarar que la búsqueda no se efectuará si no se seleccionan datos en todos los filtros de búsqueda y al menos una opción del tipo de entidad
39
requieren filtros de búsqueda u selecciones opcionales, la definición de estos lenguajes de programación se profundiza en el marco teórico del presente documento. Para trabajar con estos lenguajes, se requirió un editor de código que para este caso se utilizó “Sublime text 3” (Ilustración 4) junto con el servidor de plataforma de software libre Xampp, el cual permite la ejecución del lenguaje PHP.
40 7. RESULTADOS
7.1. REVISIÓN
En cuanto a la temática de tierras, la matriz de Excel que contiene las fuentes de información geográfica digital de Colombia suministrada por la investigación previa; tiene 78 registros de fuentes de información geográfica digital, contando con 5 diferentes entidades, siendo 4 de estas entidades públicas, las cuales son el IGAC el cual incluye el SIGOT, la Unidad de Planificación Rural Agropecuaria (UPRA) adscrita al Ministerio de Agricultura, el del Instituto de Hidrología, Meteorología y Estudios Ambientales (IDEAM) adscrito al Ministerio de Ambiente y la Autoridad Nacional de Acuicultura y Pesca (AUNAP) adscrita al Ministerio de Agricultura; y una de estas es una organización social, denominada Geoactivismo. El 80% de las entidades que producen la información geográfica corresponden a Entidades Públicas y el 20% a Organizaciones sociales, como se observa a continuación (Ilustración 5).
Ilustración 5. Porcentaje de tipo de entidades que producen la información geográfica en el tema de tierras.
De los 78 registros de los productos cartográficos que se encuentran en la base de datos, 24 son realizados por el IGAC siendo este un 30% del total de los productos, con 23 publicados en el SIGOT correspondientes a un 29% y 1 en el geoportal de la entidad correspondiente al 1%, 11 son realizados por Geoactivismo correspondientes a un 14%, 2 por el IDEAM correspondientes a 3%, 17 producidos por la UANAP correspondientes al 22% y 24 por la UPRA correspondientes al 31%, tal como se muestra en la siguiente gráfica (Ilustración 8).
80% 20%
Porcentaje de tipos de entidades (Actores) que producen la información geográfica
Entidades públicas
41
Ilustración 6. Porcentaje de productos cartográficos realizados por las entidades con la información previa.
De los 78 registros de la información geográfica (Cartográfica), 24 se encuentran en formato descargable Shapefile y KMZ correspondiente a un 31% del total, 23 pertenecen a un geovisor correspondiente a un 29% del total, 20 se encuentran en PDF correspondiente a un 26% del total y 11 se encuentran en formato PNG correspondiente a un 14% del total. Por lo tanto, 24 de los 78 formatos son editables, valor correspondiente a un 31% y 54 no son editables correspondientes a un 69%, tal y como se presenta en las siguientes gráficas (Ilustración 8).
Ilustración 7. Porcentaje de tipos de formatos y porcentaje de formatos editables con la información previa.
7.2. ACTUALIZACIÓN
Al actualizar las fuentes de información geográfica digital en el tema de tierras, se obtuvieron 94 registros y además de ello se encuentra que la cantidad y tipo de entidades son las mismas. Teniendo en cuenta esto, se tiene que 35 de los 94
1% 29% 14% 3% 22% 31%
Porcentaje de productos cartográficos realizados por las entidades
IGAC (Instituto Geográfico Agustín Codazzi)
IGAC (Instituto Geográfico Agustín Codazzi)-SIGOT
Geoactivismo
IDEAM (Instituto de Hidrología, Meteorología y Estudios Ambientales) UANAP (Autoridad Nacional de Acuicultura y Pesca)
UPRA (Unidad de Planificación Rural Agropecuaria)
31%
29% 26%
14%
Porcentajede los formatos
Shapefile y KMZ
Geovisor
PNG
31%
69%
Porcentaje de formatos editables
Editable
42
productos cartográficos son realizados por el IGAC siendo este un 37% del total de los productos, con 33 publicados en el SIGOT correspondientes a un 35% y 2 publicados en el geoportal de la entidad, correspondientes al 2%; 11 son realizados por Geoactivismo correspondientes a un 12% del total, 6 por el IDEAM correspondientes al 6%, 17 producidos por la UANAP correspondientes al 18% y 25 por la UPRA correspondientes al 27%, tal como se muestra en la siguiente gráfica (Ilustración 10).
Ilustración 8. Porcentaje de productos cartográficos realizados por cada una de las entidades con la información previa.
En cuanto a los formatos de los productos cartográficos obtenidos, 33 se encuentran en los formatos SHP, PDF, BMP, KML, JPG y TIFF correspondiendo a un 35%; 11 se encuentran únicamente en formato PNG correspondientes a un 12%; 25 en formato PDF correspondientes a un 26%; 25 en los formatos GIF, GEOTIFF, JPEG, KML, KMZ, PNG, SVG, TIFF y SHP correspondientes a un 27. Por lo tanto, 58 de los 94 formatos son editables, valor correspondiente a un 62% y 36 no son editables correspondientes a un 38% como se muestra en las siguientes gráficas (Ilustración 11).
2%
35%
12% 6% 18%
27%
Porcentaje de productos cartográficos realizados por las entidades
IGAC (Instituto Geográfico Agustín Codazzi)
IGAC (Instituto Geográfico Agustín Codazzi)-SIGOT
Geoactivismo
IDEAM (Instituto de Hidrología, Meteorología y Estudios Ambientales) UANAP (Autoridad Nacional de Acuicultura y Pesca)
43
Ilustración 9. Porcentaje de tipos de formatos y porcentaje de formatos editables con la información previa.
7.3. BASE DE DATOS
Luego de implementar la información desde los archivos de excel al software de bases de datos postgresql, se tienen las tablas con los atributos y registros correspondientes. Las tablas resultantes son las siguientes (Ilustración 12), (Ilustración 13), (Ilustración 14), (Ilustración 15).
Ilustración 10. Tabla entidad 35%
12% 26%
27%
Porcentaje de los formatos
SHP, PDF, BMP, KML, JPG y TIFF
PNG
GIF, GEOTIFF, JPEG, KML, KMZ, PNG, SVG, TIFF y SHP
62% 38%
Editable
44
Ilustración 11. Tabla Infocarto
Ilustración 12. Tabla Temporalidad (Izquierda) y tabla de formato (Derecha)
7.4. APLICATIVO WEB
45
Ilustración 13. Página web fuentes de información geográfica digital de Colombia.
Es importante destacar que en la página se debe seleccionar al menos una opción tanto en los filtros como en la selección por opciones de la entidad o de lo contrario no se efectuará la búsqueda de los productos cartográficos. Si se selecciona el tema tierras (Ilustración 16) y se oprime el botón buscar sin elegir los demás campos aparecerá un aviso que dice “Selecciona una opción de subtema” (Ilustración 17), de la misma manera sucede si se selecciona subtema aparece un aviso que dice “Selecciona una opción de año” y si se selecciona año aparece el aviso “Selecciona una opción de tipo de entidad”.
46
Ilustración 15. Aviso para seleccionar en el filtro de búsqueda un subtema
Al seleccionar opciones en los filtros de búsqueda tema, subtema, año y elegir una o varias opciones del tipo de entidad, se da clic en el botón buscar y se desplegará el catálogo de las fuentes de información geográfica, que pertenece a las opciones seleccionadas. Por ejemplo, un caso de seleccionar el tema “Tierras”, se despliegan los subtemas pertenecientes al mismo, luego se elige por ejemplo el subtema “Avalúos”, seguido de ello se escoge el año, por ejemplo 2015 y por último se seleccionan los tipos de entidades de los que se requiere visualizar la información, por último se da clic en buscar y aparece el catálogo, que cumple con las condiciones dadas (Ilustración 18).
Ilustración 16. Catálogo de fuentes de información geográfica digital de Colombia, obtenido a partir de la búsqueda
7.5. ANÁLISIS DE LOS PRODUCTOS CARTOGRÁFICOS
47
comparables, además de presentar los productos cartográficos de diferentes entidades.
7.5.1. SUBTEMA ACCESO AL AGUA
Índice de vulnerabilidad por disponibilidad de agua por municipio de año seco
El mapa denominado “Índice de vulnerabilidad por disponibilidad de agua por municipio de año seco” el cual se encuentra registrado en el subtema de acceso al agua, visualizado en el SIGOT realizado por el IGAC con datos recolectados por el IDEAM en el año 2010, presenta el Índice de vulnerabilidad por disponibilidad de agua por municipio de año seco, distribuido en los siguientes 5 clasificaciones:
Muy Baja Sin vulnerabilidad por disponibilidad de agua. (1)
Baja Baja vulnerabilidad del sistema hídrico. (2)
Media Moderada fragilidad para condiciones vulnerables. (3)
Alta Alta vulnerabilidad por condiciones de interrelación entre índice de escasez y capacidad de regulación con influencia de contaminación. (4)
Muy Alta Muy alta fragilidad para disponibilidad de agua bajo condiciones hidroclimáticas extremas con alta influencia de contaminación. (5)
48
Ilustración 17. Mapa de índice de vulnerabilidad por disponibilidad de agua por municipio de año seco (2010). Fuente: IGAC (SIGOT)
Es importante resaltar que el índice, es decir el valor numérico que representa cada rango de vulnerabilidad por disponibilidad de agua, no se presenta como tal en los formatos no editables en los cuales aparece la leyenda, únicamente aparece el rango en el cual está dividido.
49
encuentran en la zona central o hacia el norte del país presentan en su mayoría un índice alto de vulnerabilidad de disponibilidad de agua por año seco.
7.5.2. SUBTEMA ACTORES RURALES
Presencia de actores vinculados a agricultura familiar con base agroecológica
El mapa denominado “Presencia de actores vinculados a agricultura familiar con base agroecológica” el cual se encuentra registrado en el subtema de actores rurales, visualizado en el Sistema de Información para la Planificación Rural Agropecuaria (SIPRA) realizado por la UPRA, con datos recolectados por la misma entidad en el año 2015, presenta la presencia de actores vinculados a la agricultura familiar con base agroecológica por departamentos, distribuido en los siguientes 4 rangos:
6 a 20 organizaciones
2 a 5 organizaciones
1 organización
Sin información
