(1)Yuxtaposición de circulaciones Elemento tectónico. Tutores. Susana Mariño Ángelo Páez Calvo Giovanni Cornelio. Estudiante. Andrés Felipe Avilez Murcia Junio 2016. Universidad Católica de Colombia Facultad de diseño Programa de arquitectura.

(2) Copyright © 2016 por Andrés Felipe Avilez Murcia. Todos los derechos reservados.. 2.

(3) 3.

(4) Agradecimientos. 4. Agradezco a Dios por darme fuerzas para no decaer ante adversidades. A mis padres por apoyarme en la decisión de estudiar arquitectura a pesar del sacrificio que esto presentaba; como estar lejos de casa, descuidar la empresa familiar y la constante ayuda económica. Un agradecimiento muy especial a mi hermano Luis Ángel que se convirtió en mi referente de cómo sacarle el mayor provecho a la oportunidad que la vida me brindaba, además de ser el padrino de mi proceso para llegar a ser profesional.. Agradezco a cada uno de los profesores que fueron parte de mi proceso de aprendizaje, en especial al Arquitecto Angelo Páez Calvo que me introdujo en el mundo de la exploración espacial y el arte proyectual, siendo el verdadero sentido de la arquitectura.. Agradezco a mis compañeros y amigos, Jeniffer Borja, Alejandra Betancur, Dayana Puerta, Catheryn Padilla, Jose Daza, Daniel Alfonso y Michael Padilla que estuvieron siempre presentes en mi paso por la universidad..

(5) 5. Resumen. La ciudad, como principal campo de actuación del arquitecto, brinda una serie de conocimientos, que permiten las relaciones que se dan en ella, teniendo en cuenta lo dicho, este trabajo parte con una pregunta proyectual, ¿Cómo se transmite el conocimiento?, la razón de esta interrogante es que desde la arquitectura se debe estudiar la calidad espacial desde un punto específico “edificación” la cual se va a configurar con el resto del tejido de la ciudad, para determinar las relaciones que se van a proponer, edificio - lugar Al lograr por medio de un ejercicio intelectual que un elemento arquitectónico transmita sensaciones, experiencias y tenga una atmosfera propia, se va a reflejar en la apropiación que este reciba, sin embargo este conocimiento debe ir más allá del elemento, debe trascender hacia la ciudad. Este trabajo como estrategia proyectual se centra en una exploración espacial, para lograr esa trascendencia implícita del elemento hacia el exterior, se articula por medio de estrategias, conceptos y operaciones que facilitan las acciones tomadas desde el objeto.. Palabras. clave:. Ciudad,. pregunta. proyectual,. ejercicio. trascendencia, estrategia proyectual, exploración espacial.. intelectual,. atmosfera,.

(6) Contenido. 6. Introducción………………………………………………………………………………….….8 Planteamiento del problema……………………………………………………………………10 Tabla de figuras…………..……………………………………………………...………….….11 Marco teórico y empírico…..………………………………………………………………..…13 Acupuntura urbana……………………………………………………………………..13 Plaza – calle – plaza……………………………………………………………….…...14 Plan parcial………………………………………………………………….…….…....15 Plan revitalización centro tradicional……………………………………………..…...16 Historia del proyecto………………………………...…...……………………….…...16 Naturaleza del proyecto…………………...………………………………………...…17 Proyecto arquitectónico “bien pensado”……………….……………………..………..18 Objetivos…………………………………………………………………………....………......20 General…………………………………………………………………..….………..…20 Específicos………………………………………………………………….....…...……20 Método…………………………………………………………………………………………..21 Caracterización del lugar……………………………………………………………..…21 Llenos y vacíos……………………………………………………………………….…21 Alturas…………………………………………………………………………..………22 Usos……………………………………………………………………….…………….24 Patrimonio……………………………………………………………………………....25 Estructura ecológica principal……………………………………………………..……26 Estructura vial……………………………………………………..…………..……..…27.

(7) Patologías……………………………….……………………………………...……...29 7 Referentes del proyecto…………………………………………………………............30 Museo de exposiciones temporales Kunsthal…………………………..…………..…..30 Vivienda unifamiliar Villa Dall’ Ava……………………………………………..…....33 Campus Axel Springer……………………………………….……………...…….…....36 Resultados……………………………………………………………….……………….......…37 Intervención urbana del lugar (Escala 1.5000)……………………….………….……..37 Intervención urbana (Escala 1.2000)………………………………..………….…….....41 Plan parcial revitalización las nieves………………………………………………...…41 Operación acupuntura urbana…………………………………………………………..41 Operación plaza – calle – plaza………………………………………………………...42 Triple Axialidad………………………………………………………………………...43 Pieza urbana (Escala 1.500)…………………………………………………………….44 Propuesta Arquitectónica………………………………………………………..……...46 Idea………………………………………………………………………………......….48 Lógicas operativas……………………………….……………………………...……....48 Síntesis creativa……………………………………………………………………...….49 Programa (Campus laboral contemporáneo)……………………………….…...……....51 Planteamiento estructural…………………………………………………………….....53 Conclusiones…………………………………………………………………………………....55 Lista de referencias…………………………………………………………………………......56 Apéndices………………………………………………………………………….……….…..58.

(8) Introducción. 8. Deambular en el espacio. ¿Cómo se hace tangible la arquitectura? Rem Koolhaas en uno de sus proyectos construidos en Holanda “Kunsthal” permite a las personas interactuar con la arquitectura en su totalidad, esto lo logra utilizando una yuxtaposición de circulaciones, esta estrategia proyectual permite crear una cinta de recorridos que abarca el objeto arquitectónico tanto horizontal como verticalmente, convirtiéndose en el concepto clave para lograr el proyecto. Teniendo como base un concepto principal extraído del referente Kunsthal, se inició el proceso de proyectación, el cual parte de una pregunta proyectual. ¿Cómo configurar espacios a partir de la yuxtaposición de circulaciones? En la arquitectura se puede hablar de lo estereotómico y tectónico, son conceptos que permiten conceptualizar una idea, dándole potencial, criterio y personalidad al proyecto “edificio” que se quiere lograr; es así como este proyecto toma la iniciativa en la elaboración de un elemento tectónico. Baeza (2003) afirma, arquitectura tectónica aquella en que la fuerza de la gravedad se transmite de una manera sincopada, en un sistema estructural con nudos, con juntas, y donde la construcción es articulada… Es la arquitectura o sea, ligera. La que se posa sobre la tierra como alzándose de puntillas. Es la arquitectura que se defiende de la luz, que tiene que ir velando sus huecos para poder controlar la luz que la inunda. Es la arquitectura de la cáscara. La del ábaco. Es, para resumirlo, la arquitectura de la cabaña. P5 El proyecto se conforma de los conceptos anteriores, permitiendo configurar un elemento tectónico que envuelve todo un sistema de yuxtaposición de circulaciones configurando un rito.

(9) y una deambulación por el espacio, estableciendo relaciones exteriores e interiores, ciudad –. 9. elemento. Las circulaciones se convierten en rampas, las rampas en placas inclinadas y las placas en un sistema de escalonamiento. Rampas: estas permiten la relación directa interior y exterior y viceversa, conforman un circuito de recorridos horizontales y verticales. Planos inclinados: bases de las permanencias que permiten circular y comunicar un nivel con otro. Planos escalonados: permanencias totalmente horizontales utilizadas como estrategias para la adaptación de los planos inclinados..

(10) Planteamiento del problema. 10. Justificación. El proyecto es la transformación de la realidad a través de unas lógicas operativas que definen unas estrategias proyectuales y construyen una síntesis creativa. (Muñoz, 2008). Todo proyecto de arquitectura debe estar direccionado por medio de preguntas proyectuales, que van organizando el desarrollo del proyecto, la pregunta problémica que se elabora al inicio del proceso, se debe resolver con operaciones tangible en el proyecto, estas operaciones deben ser contundentes de tal forma que logren responder a la pregunta inicial y construyan el proyecto en su totalidad. Definición del problema. Configuración de espacios a partir de la yuxtaposición de circulaciones en base al carácter técnico de un objeto tectónico que se encuentra implantado en un contexto consolidado y potencialmente deteriorado. Esta configuración espacial debe estar determinada por zonas de permanencias que funcionen como circulaciones verticales y circulaciones que funcionen como permanencias. El objeto tectónico debe cumplir con las normas de implantación del lugar sin intervenir en las operaciones conceptuales preestablecidas anteriormente. Problema. ¿Cómo configurar espacios a partir de la yuxtaposición de circulaciones?.

(11) Tabla de figuras Figura 1. Conceptualización plaza – calle – plaza…………………………….………..……….xiv Figura 2. Programa renovación urbana…………………………………………….…..………...xv Figura 3. Ocupación del sector…………………………………………………...……….…….xxi Figura 4. Llenos y vacíos………………………………………………………….……...……xxii Figura 5. Alturas…………………………………………………………………………….…xxiii Figura 6. Alturas predominantes…………………………………………………..…….….…xxiii Figura 7. Índice de alturas……………………………………………………………...……...xxiii Figura 8. Usos…………………………………………………………………..……………...xxiv Figura 9. Zonificación de usos………………………………………………………………....xxv Figura 10. Porcentaje de usos………………………………………………….…………….…xxv Figura 11. Patrimonio…………………………………………………………...……………..xxvi Figura 12. Estructura ecológica……………...……………………….………………….……xxvii Figura 13. Estructura vial…………………………………………………………...………..xxviii Figura 14. Circuito vehicular………………………………………………………...……….xxviii Figura 15. Patologías…………………………………………………………………………..xxix Figura 16. Relación del objeto…………………………………...……………………………..xxx Figura 17. Yuxtaposición de circulaciones………………………………………………....…xxxii Figura 18. Relación con la topografía………………………………………………………....xxxii Figura 19. Visuales…………………………………………………...………………………xxxiii Figura 20. Confinamiento…………………………………………………………………….xxxiii Figura 21. Configuración espacial………………………………..……………….………….xxxiv Figura 22. Sistema monolítico……………………………………….……………………….xxxiv Figura 23. Cinta de circulación……………………………………………………………xxxv Figura 24. Formal e informal………………………………………………….…………….xxxvi Figura 25. Porcentaje de Zonas………………………………………………………………xxxvi. 11.

(12) Figura 26. Polígono museo nacional………………………………………..………………xxxvii Figura 27. Perfil urbano Museo Nacional………………………………….……….……..xxxviii Figura 28. Polígono estación de La Sabana…………………………………………………xxxix Figura 29. Proyección estación de La Sabana…………………………….…………….…..xxxix Figura 30. Parque Tercer Milenio…………………………..…….…………………………….xl Figura 31. Localización de vacíos……………………………………………………..……….xli Figura 32. Relación de los conceptos……………………………………...…….……………xlii Figura 33. Triple axialidad………………………………………………………..……….....xliii Figura 34. Acupuntura, pieza urbana…………………………………………….………...…xliv Figura 35. Tejido de espacio público…………………………………………………………xliv Figura 36. Peatonal carrera 7………………………………………………………………….xlv Figura 37. Perfil carrera 7………………………………………………………..…………...xlv Figura 38. Nodo de intersección……………………………………………………...………xlvi Figura 39. Transformación del nodo……………………………………………………...….xlvi Figura 40. Manzana de intervención…………………………………………………………xlvii Figura 41. Englobe de lotes………………………………………………………………….xlvii Figura 42. Idea………………………………………………………………………………xlviii Figura 43. Lógicas operativas……………………………..…………………………………xlix Figura 44. Concepto en el contexto……………………………………………………………..l Figura 45. Síntesis creativa…………………………………………………………..……....…l Figura 46. Porcentaje en el programa………………………………………………………….li Figura 47. Áreas para cada uso…………………………………………………………………..lii Figura 48. Usos en corte…………………………………………………………..…………..…lii Figura 49. Revestimiento estructural…………………………………………………………….liii Figura 50. Juntas estructurales…………………………………………………………………..liv. 12.

(13) Marco teórico. 13. Acupuntura urbana Localización de puntos específicos en la ciudad que se intervienen, con el fin de formar un tejido de muchas actuaciones pequeñas que conformar un gran proyecto urbano. Casagrande nos dice: acupuntura urbana “significa centrarse en intervenciones pequeñas, sutiles, de abajo hacia arriba, que aprovechan la energía directa de la comunidad de manera positiva para curar el deterioro urbano y mejorar el paisaje urbano. Se entiende como una alternativa a lo grande” (1971). Casagrande también hace la analogía con la medicina china “esta estrategia considera a las ciudades como organismos vivos que respiran e identifica las áreas que necesitan reparación y cada una de ellas es una aguja dentro de la ciudad” (1971). Al momento de intervenir un proyecto utilizando este concepto se debe tener en cuenta que cada espacio de la ciudad puede ayudar a mejorar la imagen de la misma, la acupuntura no busca el sitio más estratégico, busca vacíos dentro una ciudad consolidada, los interviene dándole potencial para pertenecer al tejido que conforma la ciudad. Lerner, afirma que, intervenciones puntuales, estructuradas y estratégicas pueden generar cambios importantes en los sectores en los que son implementadas, y que resultan más efectivas en ese sentido, que implementar megaproyectos mucho más costosos y demorados. Los ejemplos son abundantes, diversos e inspiradores, algunas de las ideas descritas asombran por su economía y pragmatismo. (2014)..

(14) Plaza – Calle – Plaza. 14. Plaza según la Real Academia de la Lengua: 1. Lugar amplio y espacioso de una población en el que suelen confluir varias calles. La plaza es entonces un espacio urbano público, amplio y descubierto en el que se suelen realizar gran variedad de actividades. Con frecuencia son el elemento nuclear de una población, el lugar alrededor del cual comienzan a levantarse las edificaciones más representativas. La calle es: 1. Camino entre dos filas de edificios o solares de una población. 2. Zona urbana al aire libre por la que se puede transitar. Entendiendo esto se puede decir entonces que la calle es el espacio urbano que da soporte a las actividades públicas de las personas y les permite ir de un lugar a otro ya sea caminando o utilizando un vehículo. La operación plaza – calle – plaza se define como un elemento que se unifica para conformar un tejido dentro de la ciudad, el cual debe contar con espacios de transición y permanencia.. Plaza. Plaza Calle. Figura 1. Conceptualización plaza-calle-plaza Fuente: El autor.

(15) Plan parcial. 15. Decreto 190 de (2004) Los planes parciales son los instrumentos que articulan de manera específica los objetivos de ordenamiento territorial con los de gestión del suelo concretando las condiciones técnicas, jurídicas, económico - financieras y de diseño urbanístico que permiten la generación de los soportes necesarios para nuevos usos urbanos o para la transformación de los espacios urbanos previamente existentes, asegurando condiciones de habitabilidad y de protección de la Estructura Ecológica Principal, de conformidad con las previsiones y políticas del Plan de Ordenamiento Territorial., Art.31. Figura 2. Programa de renovación urbana Fuente: Subdirección de operación y ERU, 2013.

(16) Plan de revitalización centro tradicional. 16. El Instituto Distrital de Patrimonio Cultural dice: El Plan que comprende la formulación de proyectos de espacio público, vivienda y otras acciones de intervención urbana, así como la puesta en marcha de cinco líneas de programáticas concebidas bajo la premisa de concretar las propuestas en el territorio. Entre éstas se encuentran: programa de mantenimiento, programa de rehabilitación de vivienda patrimonial, programa de desarrollo local, programa de construcción de espacio público y programa patrimonial. Los propósitos del Plan de revitalización del Centro Tradicional son racionalizar y optimizar la movilidad del sector, mejorar las condiciones de accesibilidad, aumentar la oferta de espacio público, potenciar la dinámica socio-económico, generar una nueva oferta de unidades habitacionales y fomentar la rehabilitación de las viviendas existentes (por medio de la entrega de subsidios de mejoramiento), recuperar el significado del centro histórico como bien colectivo y patrimonial y aumentar el verde urbano en el sector. P2. Historia del Proyecto. En arquitectura el significado de proyecto ha evolucionado mucho a través del tiempo, sin embargo mantiene intacto el principal objetivo de un proyecto, “transformar la realidad”, con el fin de saciar una necesidad previamente establecida. La evolución de las herramientas y técnicas para la elaboración de proyectos se han ido cambiando, mejorando o simplemente adaptando a los periodos que ha enfrentado la arquitectura a lo largo de la humanidad. En el periodo clásico, moderno y contemporáneo el proyecto de arquitectura se ha abarcado con diferentes lógicas proyectuales, determinando formas puntuales de como iniciar un proyecto y de qué manera se adapte y transforme la realidad de quienes lo habiten. En la arquitectura clásica, la composición desde el programa se encarga de construir la esencia del proyecto, para Muñoz (2008) “las primeras operaciones son elaboraciones a partir del.

(17) análisis del programa y del lugar” (p.42), con este análisis regido por los principios de unidad,17 simetría y jerarquía responde a la problema por medio de claustros, recintos y patios, convirtiéndose el proyecto en una cadena de razonamientos deductivos. La composición clásica según Muñoz (2008) pasa de ser “elementos predeterminados ya establecidos, proporciones canónicas y reglas universales” (p.46) a ser elementos propios de cada arquitecto fomentando así la arquitectura moderna; proyectada a través de una idea intuitiva algo personal, llevando la función del proyecto. a la labor compositiva principal, cada idea de. proyecto del arquitecto resulta ser innovadora donde la idea principal es la generatriz de una estructura espacial y se construye mediante la técnica de la época. El proyecto moderno a mediados del siglo xx entra en crisis, ya que abandono la idea de arquitectura de aplicación universal; todo proyecto era de carácter personal, es decir, solo beneficiaba la cultura y el entorno propio del lugar de implantación. He aquí donde la era de la tecnología e informática juega un papel importante en la arquitectura, donde los proyectos ya son más sistematizados, probados previamente, vuelven a ser universales, son flexibles, se adaptan a la trasformación del mundo, piensa en el medio ambiente. La representación de los proyectos es más precisa, aparecen nuevas tipologías, convirtiéndose el proyecto en un objeto experimental. Naturaleza del Proyecto. La arquitectura se ha encargado de transformar el territorio desde inicios de la humanidad, esta transformación se ha dado a partir del instinto de refugio que por naturaleza hace parte de los humanos, esta forma de pensar en protegerse, tanto del clima como de animales salvajes se convierte en el problema inicial que deben resolver. La construcción del refugio es el proyecto que mejorará la calidad de vida de quienes lo ejecuten. ¿Cómo esta forma natural de pensar en proyectos para sobrevivir ha transformado la realidad de las personas?.

(18) Hoy en día el principal enfoque de la arquitectura es buscar diferentes alternativas para18 mejorar la calidad de vida del hábitat en el territorio, esta mejora va de la mano a buscar soluciones tecnológicas, para aprovechar todo lo natural que brinda el entorno, mientras más se aprovechan los recursos existentes en el medio, más se logra una arquitectura sustentable, la cual se encarga de transformar el lugar donde se ubique, pasando a formar parte de la realidad a la que se enfrentan. Intervenir el territorio se convierte en un ejercicio intelectual que cualquier persona, con la capacidad de pensar puede lograrlo, pero el arquitecto cuenta con las herramientas suficientes para el mayor aprovechamiento de los recursos que lo rodean. Quiero decir, que un proyecto de arquitectura el cual no se adapte a su entorno, no puede hablar de naturaleza propia, sin embargo en las grandes ciudades en ocasiones existe la posibilidad de que el entorno se adapta al proyecto, esto se da a las grandes trasformaciones que esta sufre a lo largo del tiempo. Proyecto arquitectónico “bien pensado”. Muchos escritos sobre arquitectura terminan afirmando que sin lugar no hay proyecto, sin programa no hay diseño y sin cliente no hay idea, de alguna manera trazan relaciones obligatorias entre conceptos que necesariamente no deben apoyarse entre sí, la arquitectura se debe tomar más como un trabajo compositivo de modelos o escenarios que de alguna manera llegan a suplir una necesidad formando parte de un realidad cualquiera. ¿Cómo se logra un proyecto sin determinantes preestablecidas tales como lugar, programa y cliente? El proyecto arquitectónico parte de una ideación, la cual se somete a un proceso de análisis crítico que conlleva a una síntesis de la idea, a partir de esta síntesis el arquitecto toma.

(19) decisiones puntuales sobre que quiere mostrar, como será la imagen, cómo se va a vivir en el 19 proyecto, cuál será la atmosfera del proyecto, es decir se define el concepto regulador que mejor fortalezca la idea. El arquitecto independientemente de no tener un entorno u otro factor del cual deba regirse, debe contemplar una serie de comportamientos fundamentales; ¿cómo es la vida?, contar con los conocimientos de las dinámicas del ser humano, que significa habitar, permanecer, sentarse, caminar, esta es la naturaleza de la arquitectura, crear espacios razonables y comprometidos. Un elemento arquitectónico que cumpla con los parámetros dichos previamente, se puede implantar en cualquier sitio, simplemente se le va a dar un lugar, un uso y un propietario, no va a quedar perfecto a primera instancia pero por medio de operaciones básicas, como la orientación, las relaciones con el contexto y demás factores que impliquen pequeñas modificaciones no tan radicales. Muñoz (2008).

(20) Objetivos. 20. Objetivo general Configurar relaciones espaciales interiores y exteriores en un objeto tectónico a través de la yuxtaposición de circulaciones. Objetivos específicos . Configurar espacios a partir de la Yuxtaposición de circulaciones.. . Conformar un circuito de circulación a partir de rampas que permitan trasladarse de un extremo a otro, de arriba abajo.. . Relacionar los espacios de transición con la composición tectónica del elemento.. . Conformar permanencias transitables en los planos inclinados.. . Comunicar por medio de planos escalonados los diferentes niveles del elemento tectónico..

(21) Método. 21. Caracterización del lugar El análisis realizado al lugar de intervención se desarrolló en 7 sistemas que comprenden la totalidad de los aspectos a tener en cuenta a la hora de intervenir.. Llenos y vacíos. Análisis: A partir del reconocimiento de los vacíos que son encontrados en el sector central de la ciudad, nos permite tener una noción de que tanto equilibrio hay entre las edificaciones (llenos) versus los patios o áreas libres (vacíos). De igual manera identificamos los diferentes parqueaderos que muchos lotes toman uso, siendo estos espacios potenciales para desarrollar diversos proyectos. Síntesis: El sector está muy consolidado y el poco espacio libre restante es ocupado por los vehículos, ya sean parqueaderos o vías vehiculares.. 6 5 4 3 2 1 0 Edificios Vehículos. Peatón. Figura 3. Ocupación en el sector Fuente: El autor.

(22) 22. Figura 4. Llenos y vacíos Fuente: El autor. Alturas. Análisis: al desarrollar el análisis de alturas nos permite comprender de qué manera nos podemos acoplar a las diferentes edificaciones existentes. También comprender la normativa y lo que explica con respecto al equilibrio de alturas dentro de una manzana. Síntesis: Debido a los edificios coloniales del sector, declarado patrimonio el índice de baja altura es predominante, el sector no está listo para construcciones en altura, la infraestructura vial y de espacio público son insuficientes..

(23) 23. Convenciones: 1 – 2 pisos. 3 – 4 pisos. 5 – 6 pisos. 7 – 8 pisos. 9 – 10 pisos. 11 – 15 pisos. +16 pisos. Figura 5. Alturas Fuente: El autor. 8 7 6 5 4 3 2 1 0 1 y 2 3 y 4 5 y 6 7 y 8 11 y 16 y pisos pisos pisos pisos 15 más pisos pisos Figura 6. Alturas predominantes Fuente: El autor. Figura 7. Índice de alturas Fuente: El autor.

(24) 24. Usos.. Análisis: Como resultado al analizar los usos dentro del sector de intervención nos ayuda a plantear las decisiones con respecto a que se va a diseñar en este lugar, conociendo cuales son las carencias que hay nos permite con este análisis conocer y plantear estrategias para la rehabilitación del lugar. De esta manera se desarrolla un nuevo proyecto que buscara impactar beneficiando a la población que haga uso de este. Síntesis: El sector se divide básicamente en dos usos predominantes, comerciales e institucionales.. Convenciones: Vivienda. Comercio. Mixto. Equipamientos. Institucional Figura 8. Usos Fuente: El autor.

(25) 25 8 7 6 5 4 3 2 1 0. Figura 9. Zonificación de usos Fuente: El autor. Figura 10. Porcentaje de Usos Fuente: El autor. Patrimonio. Análisis: el eje peatonal de la carrera séptima articula los principales edificios patrimoniales y de interés cultural del lugar, la mayor parte de estos edificios en la actualidad están siendo usados como tiendas comerciales. La intervención de la carrera séptima como vía peatonal que adelanta el instituto de desarrollo urbano busca potenciar estos lugares patrimoniales, mejorando las fachadas e impulsando la actividad turística en estos sitios. Síntesis: reforzar la importancia de la carrera séptima para el sector de las nieves, buscando una materialización adecuada y una vinculación directa con los proyectos institucionales propuestos..

(26) 26. Convenciones: Vivienda. Comercio. Mixto. Equipamientos. Institutional Patrimonio Figura 11. Patrimonio Fuente: El autor. Estructura ecológica principal. Análisis: El sector tiene como estructura principal los cerros orientales y en cuanto a espacio público el índice es muy bajo, solo cuenta con la peatonal de la carrera séptima, la plaza de la Universidad Tadeo Lozano y la plaza de las nieves. Síntesis: a pesar de la cantidad de espacio que está en desuso en las nieves, el espacio público es deficiente, los edificios que conforman este sector, se limitan a encerrar más el espacio en vez de abrirlo y configurar una red de espacios públicos puntuales..

(27) 27. Convenciones: Cerros orientales Polígono intervención Espacios públicos Figura 12. Estructura ecológica Fuente: El autor. Estructura vial. Análisis: el sector de las nieves está conformado por un circuito de vías principales, las cuales alimentan el sector de las nieves a través de vías arteriales. Ejes principales como calle 19 y calle 26, carrera 3 y carrera 10. Síntesis: Teniendo en cuenta el circuito vial principal que conforma el sector se puede pensar de igual manera en un circuito de parqueaderos para liberar el centro histórico del vehículo privado..

(28) 28. Figura 13. Estructura vial Fuente: El autor. Figura 14. Circuito vehicular Fuente: El autor. Convenciones: Malla vial arterial principal Malla vial arterial complementaria Malla vial intermedia Paraderos del SITP.

(29) 29. Patologías. Análisis: El polígono se encuentra en una zona relevante en el centro de la ciudad en la que tiene gran flujo peatonal sobre la carrera 7 por su peatonalización y por su uso comercial. Sobre la calle 19 existe un importante índice de comercio por esta razón hay gran flujo de población transportándose peatonalmente y vehicularmente.. Sobre estas principales calles aparecen por esta razón el comercio informal igual que cerca de los equipamientos institucionales. Síntesis: El gran flujo vehicular en este sector se debe al alto grado comercial y empresarial que este posee, esto conlleva a la priorización del vehículo privado debido a la gran demanda de parqueaderos.. Convenciones: Comercio informal. Flujo vehicular. Flujo peatonal. Figura 15. Patologías Fuente: El autor.

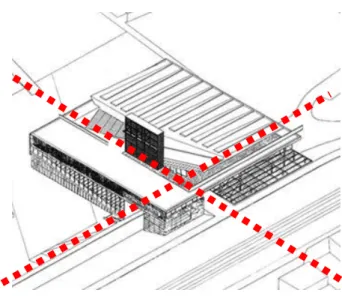

(30) 30 Referentes del proyecto Museo de exposiciones temporales “Kunsthal” Está ubicado en Rotterdam – Holanda, el proyecto se encuentra implantado en un punto donde es partícipe de integrar un parque natural y una cara muy consolidada de la ciudad, por medio de una yuxtaposición de circulaciones y una adaptación del edificio en la topografía a partir de escalonamientos. Convirtiéndose en un punto transitorio y a la vez un espacio ambiguo dentro de su composición. El proyecto además incorpora los dos ambientes de su contexto en el edificio, notándose en la yuxtaposición de una vía vehicular con el volumen y una circulación verde al interior del edificio dando impresión de un parque natural. El edificio asimismo se relaciona con el entorno de implantación con el hecho de adaptarse a la topografía existente, la cual se encarga de dividir los dos entornos mencionados a causa que se encuentran en niveles diferentes.. Figura 16. Relación del objeto Fuente: El autor.

(31) 31 El análisis de este referente se llevó a cabo por medios de unas preguntas proyectuales las cuales tratan de encontrar el problema proyectual que se planteó el arquitecto al iniciar el proyecto. Teniendo en cuenta que el edificio es una galería de exposiciones temporales, ¿Cómo se logra un espacio que invite a recorrer la totalidad de sus exposiciones, perdiendo la noción del recorrido inicio – final? La implantación del edificio se basa en ser una enlace entre la cotidianidad de una ciudad y espacio natural, ¿Cómo llegar a un punto de equilibrio o a una ambigüedad entre los dos ambientes sin romper tal conexión? Los materiales de la fachada conforman un collage de texturas, ¿Cómo llegar a tener una fachada dinámica donde el edificio contribuye a la organización de la obra completa del artista?, teniendo en cuenta que son temporales y así mismo variadas. De este proyecto se extraen conclusiones tales como: . Yuxtaposición de circulaciones para relacionar 2 entornos diferentes.. . División del edificio en 4 partes por medio de la intersección de dos ejes de circulación, dando percepción autónoma en cada una de sus partes.. . Sistema de circulación definen aéreas funcionales por un lado y las salas de exposición por otro lado. Eje articulador.. . La levedad del edificio que se percibe por medio de los planos de fachadas y la alteración del orden estructural, dando la percepción de vencer la gravedad.. . Incluir dentro de los espacios del edificio los dos tipos de ambientes que encontramos en el contexto..

(32) . Adaptarse a la topografía por medio de un escalonamiento transversal.. . Fluidez y continuidad de los espacios tanto vertical como horizontal.. Figura 17. Yuxtaposición de circulaciones Fuente: El autor. Figura 18.Relación con la Topografía Fuente: El autor. 32.

(33) Vivienda unifamiliar “Villa Dall’ Ava”. 33. Ubicada en Paris – Francia diseñada por el arquitecto Rem Koolhaas, este proyecto fue analizado por medio de preguntas: ¿Cómo lograr visuales?, teniendo en cuenta que la implantación del proyecto naturalmente se encierra en sí misma.. Figura 19. Visuales Fuente: El autor. Figura 20. Confinamiento Fuente: El autor. ¿Cómo la configuración de diferentes planos actúa para especificar la posición del sujeto en la vivienda?.

(34) 34. Figura 21. Configuración espacial Fuente: El autor. ¿Cómo lograr un sistema estructural monolítico teniendo tres tipos de sistemas en un mismo objeto?. Figura 22. Sistema monolítico Fuente: El autor.

(35) 35 ¿Cómo un sistema de circulaciones configura dos espacios diferentes, conservando la noción de la unidad espacial?. Figura 23. Cinta de circulaciones Fuente: El autor. La Villa Dall'Ava no es sólo una residencia que explora y propone e interpretaciones programáticas y estructurales contemporáneas, es en sí misma una recopilación de la Villa Savoye de Le Corbusier, donde se vuelven a evaluar los cinco puntos del arquitecto franco suizo: Planta libre, fachada libre, zancos, terraza jardín y ventanas en hilera. Rem Koolhaas (1991).

(36) 36. Campus Axel Springer OMA Office work (2013) Proponen un edificio que difunde profusamente el trabajo de individuos para el análisis compartido. El nuevo edificio de oficinas se inyecta con un atrio central que se abre a los edificios existentes Springer - un nuevo centro del campus Springer.. El diseño fue desarrollado en torno a una serie de plantas, de que juntos forman un valle digital. Cada planta contiene una parte cubierta como un entorno de trabajo tradicional, que está descubierta a continuación en las terrazas. A medio camino a través del edificio, el valle se refleja para generar un dosel en tres dimensiones.. El espacio común formado por las terrazas interconectadas ofrece una alternativa al espacio de la oficina formal en la parte sólida del edificio, lo que permite una expansión sin precedentes del vocabulario de los espacios de trabajo: un edificio que puede absorber todos los signos de interrogación del futuro digital. (http://oma.eu/projects/axel-springer-campus). Figura 24. Formal e informal Fuente: OMA office work. Figura 25. Porcentaje de zonas Fuente: OMA office work.

(37) Proyecto. 37. Intervención Urbana del lugar (Escala 1:5000) El sector analizado a esta escala abarca gran territorio del centro de la ciudad, para lograr intervenciones más puntuales se dividió en 4 polígonos, tales como: polígono Museo Nacional, polígono Estación de la Sabana, polígono Parque Tercer Milenio y polígono Las Nieves. Polígono Museo Nacional. Intervenciones: . Configurar un borde del barrio Armenia con las Avenidas Caracas y Calle 26, por media de volúmenes edificatorios y trazados de árboles.. . Continuar el borde propuesto de la Av. Caracas hacia el parque Bavaría y el Museo Nacional. . Prolongar por medio del Concepto plaza calle plaza desde la el Museo Nacional, la plaza de toros y el parque de la independencia.. . Configurar el espacio público de los planes futuros del centro de Bogotá con el espacio público actual.. Figura 26. Polígono Museo Nacional Fuente: El autor.

(38) 38. Figura 27. Perfil urbano Museo Nacional Fuente: El autor. Polígono Estación de La Sabana. Intervenciones . Parque lineal rehabilitación del el eje de la línea del ferrocarril de occidente. . Peatonalización de la Tv. Carrera 17 desde el parque cementerio central hasta la estación de la sabana con ciclo ruta. . Peatonalización Calle 22 desde Carrera 3 hasta Parque plaza de Paloquemao y enlace con parque lineal del ferrocarril con ciclo ruta. . Conformación de una red de alamedas de conexión entre parques locales existentes y propuestos. . Plazas con equipamientos de carácter zonal. 1. Intersección Av., Calle 19 con parque del ferrocarril 2. Intersección Av. Calle 19 con Tv. Carrera 17.

(39) 39. Figura 28. Polígono estación de la Sabana Fuente: El autor. Figura 29. Perspectiva Estación de la Sabana Fuente: José Luis Daza.

(40) Polígono Parque Tercer Milenio. Intervenciones . Continuación del eje ambiental con ciclo ruta por la calle 13 y carrera 13.. . Extensión de la plaza de los mártires en el englobe de dos manzanas entre carreras avenida caracas y carrera 13.. . Peatonalización de la calle 11 y 10 desde plaza extensión de los mártires hasta la universidad de la Salle, siendo implementado cicloruta sobre la calle 11.. . Implementación de polideportivo como equipamiento dentro del parque metropolitano Tercer Milenio.. Figura 30. Parque Tercer Milenio Fuente: Catheryn Padilla. 40.

(41) Intervención urbana del lugar (Escala 1:2000). 41. Plan parcial de revitalización las Nieves Consecuente al análisis anterior hemos desarrollado un plan parcial de revitalización, el cual se estructura en cuatro pasos. Acupuntura urbana. Consiste en la localización de los predios vacíos o construidos en el sector con potencial de desarrollo en espacios público ya sea con una estructura edificatoria o con estructura urbana como plazoletas. Estos vacíos se convertirán en intervenciones puntuales que aportaran al desarrollo renovando las dinámicas urbanas del lugar.. Triple axialidad Vacío tipo parqueadero. Vacío tipo plaza Figura 31. Localización de vacíos Fuente: El autor.

(42) Plaza – Calle – Plaza.. 42. Este concepto permite la relación directa entre vacíos, y esto se logra a través de una triple axialidad de vías peatonales que se convierten en elementos de transición formando ritmo de plaza – calle – plaza, a su vez construyendo un tejido de espacio público que incluye todo el sector, además cada eje de la triple axialidad tiene un fundamente que se determinó según los usos que predominan a su alrededor. El eje de la carrera séptima es un eje comercial, el eje de la calle 22 es un eje institucional y el eje de la calle 24 es un eje cultural.. Relación plaza-calle-plaza «Calle» «Plaza» Figura 32. Relación de conceptos Fuente: El autor.

(43) 43. Triple axialidad. La triada esta está conformada por ejes que potencian el uso que predomina a sus alrededores, estos ejes son vías peatonales que relacionan las intervenciones puntuales con la pieza urbana, es decir, el eje de la carrera 7 es un sendero comercial y peatonal que a su vez conecta las nieves con el centro histórico de la ciudad, el eje de la calle 22 es de carácter institucional, el cual conecta la el nuevo proyecto de la universidad central que contará con edificios estudiantiles y dos plazas, Universidad Jorge Tadeo Lozano y el futuro proyecto triangulo de fenicia que serán edificios habitacionales estudiantiles.. Triple axialidad peatonal Institucional Comercial Figura 33. Triple axialidad Fuente: El autor. Cultural.

(44) Pieza urbana (escala 1:500). 44. La pieza urbana está conformada por 7 manzanas, están determinadas desde la carrera 7 hasta la carrera 10 y desde la calle 19 hasta la calle 22, en esta pieza se encuentran 4 vacíos localizados desde la acupuntura, donde se desarrollaron proyectos arquitectónicos, cada uno de ellos aporta espacios público al sector, indicando la planta de los primeros pisos como pública. Trayendo en concepto de plaza – calle – plaza a la pieza urbana, se indicó que la carrera 8 se convirtiera en una peatonal restringida, encargándose de relacionar directamente los 4 proyectos ubicados en el sector teniendo como remate la plaza de las nieves, conformando un tejido de espacio público en la pieza urbana.. Figura 34. Acupuntura, pieza urbana Fuente: El autor. Figura 35. Tejido espacio público Fuente: El autor.

(45) Las vías peatonales se intervinieron de acuerdo a la cartilla del espacio público, la. 45. carrera 7 conservó el diseño de la fase 2 de la peatonalización que está desarrollando el Instituto de Desarrollo Urbano (IDU) teniendo en cuenta las los modelo y tipos de texturas, alumbrado público, vegetación y mobiliario. Lo mismo ocurre con el diseño de la plazoleta de las Nieves, se está conservando debido a que es un Bien de interés cultural (BIC). La intervención puntual que estamos haciendo en la pieza urbana es la vehicular restringida en la carrera 8, y los primeros pisos de cada elemento arquitectónico propuesto, para esto se tuvieron en cuenta los elementos de la cartilla del espacio público, manteniendo la unidad perceptual en todo el sector.. Figura 36. Peatonal carrera 7 Fuente: IDU, 2015.. Figura 37. Perfil Carrera 7 Fuente: IDU, 2015..

(46) En el nodo de la calle 22 con carrera 7 se encuentran implantados dos proyectos. 46. arquitectónicos los cuales transformarán esta intersección peatonal, estos proyectos configuran un tejido de espacio público, comunicando la carrera séptima con la carrera 8 y la calle 22, también se complementan debido al uso contemporáneo de los proyectos, los cuales son: Centro TIC y Campus laboral contemporáneo.. Figura 38. Nodo de intersección Fuente: El autor. Figura 39. Transformación del nodo Fuente: El autor.

(47) Propuesta arquitectónica. 47. Teniendo en cuenta el problema presentado al inicio del trabajo, ¿Cómo configurar espacios a partir de la yuxtaposición de circulaciones?, Se trasladó este concepto a una manzana de la pieza urbana presentada, ubicada entre carrera 8 – 9 y calle 21 – 22. Se identifica que esta manzana está conformada por un tejido de vacíos que la abordan en su totalidad, estos vacíos son los que van a contener el concepto de yuxtaposición de circulaciones, el cual opta por la forma que rige esta manzana, indicando que debe haber empates de altura, adosamientos a culatas y continuidad de vacíos.. Figura 40. Manzana de intervención Fuente: El autor. Figura 41. Englobe del lote Fuente: El autor. El lote indica que el objeto debe estar implantado como un tejido en toda la manzana, comunicando cada uno de lados, en el englobe de la manzana se quitaron construcciones de 1 nivel que funcionaban como casetas de control de los parqueaderos, Véase en figura 36, logrando una pieza completa para intervenir..

(48) 48. Idea.. Teniendo en cuenta los parámetros del lote, se trazó una cinta de circulaciones en forma de tejido para ser implantada en la manzana, determinando un circuito de recorridos tanto horizontales como verticales, los cuales se transformarán en una yuxtaposición de circulaciones sumergidos en la manzana.. Figura 42. Idea Fuente: El autor. Lógicas operativas. Transformación de la rampa de circulación en permanencias sin dejar de ser circulación, la rampa se transformó en placa inclinada, permitiendo una mayor área donde se va a desarrollar actividades, la placa inclinada se convirtió en una placa escalonada, construyendo la horizontalidad de las permanencias, dando como resultado circulaciones verticales y horizontales que actúan como permanencias en diferentes niveles del proyecto. Véase en la figura 39..

(49) 49. Figura 43. Lógicas operativas Fuente: El autor. Síntesis creativa. En la acción de insertar la yuxtaposición de circulaciones al contexto real, se debe tener en cuenta todos los aspectos normativos que la manzana dispone. Por este motivo se plantea un sistema de elementos que ayudará a enfrentar el concepto inicial con la imponencia normativa del lugar, logrando la adaptabilidad del concepto de yuxtaposición circulaciones al contexto, sin sufrir alteración alguna. Estos elementos configuran la síntesis creativa del proyecto transformándolo en un objeto tectónico, aportando un carácter al ejercicio técnico muy característico de los elementos tectónicos, además, el intersticio que determina los planos inclinados permite reforzar la apariencia tectónica del elemento, es decir, mostrando el ensamble de elementos duros horizontales y verticales articulados entre sí para organizar un solo objeto que se encarga de contener la espacialidad..

(50) 50. Figura 44. Concepto en el contexto Fuente: El autor. Figura 45. Síntesis creativa Fuente: El autor.

(51) Programa (Campus laboral contemporáneo). 51. ¿Qué significa? Espacios de trabajo que definen otra manera laborar; pensemos por ejemplo en las actividades formales e informales que se dan en el lugar de trabajo, como son las reuniones de trabajo, los break, intercambio de ideas y las reuniones más privadas, esto lo que busca es definir las posibilidades de esas dos aproximaciones al espacio laboral sean de manera informal o formal. Teniendo en cuenta lo anterior, en el elemento tectónico propuesto se van a desarrollar espacios donde se articulen los trabajos colaborativos y los trabajos individuales, en estas atmosferas propuestas, fácilmente puede funcionar una empresa, teniendo en cuenta que gran parte de los integrantes de una empresa realizan sus actividades en formal grupal apoyándose entre sí y liberando dudas (trabajo informal), y en la empresa también se evidencian actividades más privadas como: juntas directivas, trabajos de mucha concentración y oficinas gerenciales, (trabajo formal). Informal Formal Esparcimiento Sótano Servicios Figura 46. Porcentaje en el programa Fuente: El autor.

(52) 52. Figura 47. Áreas para cada usos Fuente: El autor Formal Informal Auditorio Servicios Zona de máquinas y parqueaderos Zonas de esparcimiento. Figura 48. Usos en corte Fuente: El autor.

(53) Planteamiento estructural del proyecto.. 53. Teniendo en cuenta el carácter técnico que los objetos tectónicos deben tener, se plantea que el revestimiento sea la misma estructura, la cual se encargue se sostener la yuxtaposición de circulaciones. Este sistema estructural se basa en una serie de muros estructurales, apoyados sobre una cimentación de placa flotante reforzada por caissons, este reforzamiento se debe a que el suelo en este sector de Bogotá es bastante blando y tiene poca capacidad portante.. Figura 44. Revestimiento estructural Fuente: El autor.

(54) Debido a la dimensión del proyecto (5000 m2) y a sus articulaciones en el contexto implantado, el sistema estructural se dividió en 4 piezas las cuales funcionan como elementos portantes independientes. Véase en la figura 45 EL proyecto tiene un índice de ocupación de 0.7 y un índice de construcción de 6.6.. 1340m2. 788m2. 440 m2. 1850m2. Figura 45. Juntas estructurales Fuente: El autor. 54.

(55) Conclusiones.. 55. El análisis previo del centro tradicional, permitió identificar las problemáticas del lugar, mostrando la necesidad del sector; espacio público, potenciar los grandes vacíos (parqueaderos), construir un tejido que relacione los usos predominantes del sector y fomentar el uso de la calle como espacio público para el peatón. La teoría del libro Proyecto de arquitectura de Muñoz Cosme permitió sintetizar el significado de un proyecto en arquitectura, cómo influye una pregunta proyectual en el concepto que se está trabajando y cómo el proyecto se arma a través de unas lógicas operativas y unas estrategias proyectuales, logrando extraer una esencia que fácilmente se puede replicar e implantar en cualquier lugar. En el análisis elaborado al proyecto Kunsthal, galería exposiciones temporales del arquitecto Rem Koolhaas se identificó que el proyecto se configuró básicamente por un sistema de juego de planos inclinados, se extrajo este concepto y se determinó como una yuxtaposición de circulaciones, el cual se convirtió en el problema proyectual que dio inicio al proceso de proyectación, este concepto estuvo presente en todas las decisiones tomadas durante el proceso de la transformación de la realidad; en las lógicas operativas, en el carácter tectónico y por ende en el planteamiento estructural del proyecto. La yuxtaposición de circulaciones cumplió los objetivos de configurar espacios, establecer relaciones verticales, ser flexible ante la adaptación de un programa, construir un carácter tectónico y permitió evidenciar las posibles transformaciones que una circulación vertical como la rampa puede tener y como puede llegar a ser el concepto que permita desarrollar totalmente un proyecto..

(56) Lista de referencias. 56. Alcaldía de Bogotá Decreto 190 (2004) Articulo 31 planes parciales; definiciones y objetivos URL http://www.alcaldiabogota.gov.co/sisjur/normas/Norma1.jsp?i=13935. Campo A. Baeza (2003) de la Cueva a la cabaña URL http://oa.upm.es/32571/7/Cueva_cabana.pdf. Casagrande M. (1971) Acupuntura urbana para sanar una Ciudad- publicado en Urbanismo de Vanguardia en Mazrzo 16 – 2015 por Faena Aleph. URL http://www.faena.com/aleph. Koolhaas R. (1991)Villa Dall Ava - proyecto vivienda unifamiliar- wikiarquitectura URL wikiarquitectura.com/index.php/Villa_dall'Ava) Koolhaas R. OMA (2013) office work search – Proyecto Campus Axel Springer URL http://oma.eu/projects/axel-springer-campus Lerner J. (2009) Acupuntura Urbana – “La ciudad no es el problema, la ciudad es la solución” (Video TED por Buenos Aires) URL http://www.stgo.es/2009/08/jaime-lerner-acupuntura-urbana/. Muñoz A. Cosme (2008) El proyecto en la arquitectura Capitulo 1.2.3.4.5 y 6 Editorial Reverté muñ[email protected] Moreno M. Slagter, (2014)Columna de opinión el HERALDO – publicado el 09 octubre 2014 (Acupuntura urbana) “ideas de Lerner y Curitiba” URL http://www.elheraldo.co/columnas-de-opinion/acupuntura-urbana-169305.

(57) Plan de gobierno, cultura, recreación y deporte - Plan de revitalización del centro tradicional de Bogotá URL http://www.culturarecreacionydeporte.gov.co/sites/default/files/8.pdf. Real Academia Española (RAE) significados (http://dle.rae.es/?id=TNxkfxk) (http://dle.rae.es/?id=6pegX8v) Sánchez D. (2011) Acupuntura Urbana – 10 remedios para curar una ciudad. URL https://www.academia.edu/5081875. 57.

(58) Apéndices Apéndice A. Planta propuesta urbana completa Esc: 1.1000. 58.

(59) Apéndice B. Pieza urbana Esc: 1.500.

(60) Apéndice C. Cortes perfiles urbanos.

(61) Apéndice D. Planta de sótano Esc: 1.500.

(62) Apéndice E. Planta arquitectónica primer piso Esc: 1.500.

(63) Apéndice F. Planta arquitectónica nivel +3.5 Esc: 1.500.

(64) Apéndice G. Planta arquitectónica nivel +7.0 Esc: 1.500.

(65) Apéndice H. Planta arquitectónica nivel +10.5 Esc: 1.500.

(66) Apéndice I. Planta arquitectónica nivel +14.0 Esc: 1.500.

(67) Apéndice J. Planta arquitectónica nivel +17.5 Esc: 1.500.

(68) Apéndice K. Planta arquitectónica nivel +21.0 Esc: 1.500.

(69) Apéndice L. Planta de cubiertas Esc: 1.500.

(70) Apéndice M. Fachadas arquitectónico Esc: 1.500.

(71) Apéndice N. Cortes arquitectónico Esc: 1.500.

(72) Apéndice O. Cortes arquitectónico Esc: 1.500.

(73) Apéndice P. Planta estructural de cimentación nivel -4.0 Esc: 1.500.

(74) Apéndice Q. Planta estructural de cimentación nivel +/-0.0 Esc: 1.500.

(75) Apéndice R. Planta estructural nivel +3.5 Esc: 1.500.

(76) Apéndice S. Planta estructural nivel +7.0 Esc: 1.500.

(77) Apéndice S. Planta estructural nivel +10.5 Esc: 1.500.

(78) Apéndice T. Planta estructural nivel +14.0 Esc: 1.500.

(79) Apéndice U. Planta estructural nivel +17.5 Esc: 1.500.

(80) Apéndice V. Planta estructural nivel +21.0 Esc: 1.500.

(81) Apéndice W. Corte fachada Esc: 1.200.

(82) Apéndice X. Yuxtaposición de circulaciones.

(83) Apéndice Y. Maqueta arquitectónico Esc. 1.250.

(84)

(85) Apéndice Z. Maqueta arquitectónico Esc. 1.100.

(86) Apéndice AA. Maqueta estructural Esc. 1.250.
