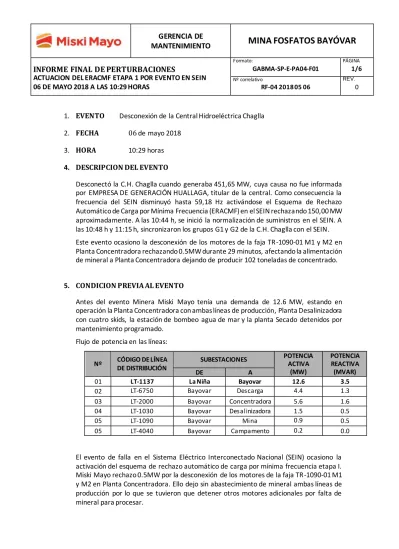

1. EVENTO Desconexión de la Central Hidroeléctrica Chaglla 2. FECHA 06 de mayo 2018
3. HORA 10:29 horas 4. DESCRIPCION DEL EVENTO
Desconectó la C.H. Chaglla cuando generaba 451,65 MW, cuya causa no fue informada por EMPRESA DE GENERACIÓN HUALLAGA, titular de la central. Como consecuencia la frecuencia del SEIN disminuyó hasta 59,18 Hz activándose el Esquema de Rechazo Automático de Carga por Mínima Frecuencia (ERACMF) en el SEIN rechazando 150,00 MW aproximadamente. A las 10:44 h, se inició la normalización de suministros en el SEIN. A las 10:48 h y 11:15 h, sincronizaron los grupos G1 y G2 de la C.H. Chaglla con el SEIN.
Este evento ocasiono la desconexión de los motores de la faja TR-1090-01 M1 y M2 en Planta Concentradora rechazando 0.5MW durante 29 minutos, afectando la alimentación de mineral a Planta Concentradora dejando de producir 102 toneladas de concentrado.
5. CONDICION PREVIA AL EVENTO
Antes del evento Minera Miski Mayo tenía una demanda de 12.6 MW, estando en operación la Planta Concentradora con ambas líneas de producción, Planta Desalinizadora con cuatro skids, la estación de bombeo agua de mar y la planta Secado detenidos por mantenimiento programado.
Flujo de potencia en las líneas:
Nº CÓDIGO DE LÍNEA DE DISTRIBUCIÓN
SUBESTACIONES POTENCIA ACTIVA
(MW)
POTENCIA REACTIVA (MVAR)
DE A
01 LT-1137 La Niña Bayovar 12.6 3.5
02 LT-6750 Bayovar Descarga 4.4 1.3
03 LT-2000 Bayovar Concentradora 5.6 1.6
04 LT-1030 Bayovar Desalinizadora 1.5 0.5
05 LT-1090 Bayovar Mina 0.9 0.5
05 LT-4040 Bayovar Campamento 0.2 0.0
El evento de falla en el Sistema Eléctrico Interconectado Nacional (SEIN) ocasiono la activación del esquema de rechazo automático de carga por mínima frecuencia etapa I.
Miski Mayo rechazo 0.5MW por la desconexión de los motores de la faja TR-1090-01 M1 y M2 en Planta Concentradora. Ello dejo sin abastecimiento de mineral ambas líneas de producción por lo que se tuvieron que detener otros motores adicionales por falta de mineral para procesar.
6. SECUENCIA CRONOLOGIA DE EVENTOS
Hora DESCRIPCIÓN DEL EVENTO
10:29 Desconexión de la C.H. Chaglla con 451MW y rechaza 150MW del ERACMF 10:29:40 Apertura celda L01 en 4.16kV: Faja transportadora TR-1090-01 M1
Apertura celda L02 en 4.16kV: Faja transportadora TR-1090-01 M2 10:44 CCO-COES inicia la normalización de las cargas interrumpidas 10:55 CCO-COES autoriza a Miski Mayo a retomar la carga rechazada 10:58:31 Energización celda L01 en 4.16kV: Faja transportadora TR-1090-01 M1 10:58:35 Energización celda L02 en 4.16kV: Faja transportadora TR-1090-01 M2
7. ACTUACIONES DE LAS PROTECCIONES
SUBESTACIÓN EQUIPO CÓDIGO SEÑALIZACION INT A/C
Concentradora Faja transportadora TR-1090-01 Motor 1
TR-1090-01 M1 81U (umbral frecuencia)
L01 A Concentradora Faja transportadora
TR-1090-01 Motor 2
TR-1090-01 M2 81U (umbral frecuencia)
L02 A
8. ANALISIS DEL EVENTO
El evento de falla en el SEIN hizo que la frecuencia disminuyera de 60Hz a 59.18Hz, según comunicado de COES. La disminución de la frecuencia menor que 59.2Hz durante más de 0.15 segundos activo el Esquema de rechazo de carga por mínima frecuencia en la etapa 1 solamente.
La etapa 1 del ERACMF en Miski Mayo rechaza ambos motores de la faja transportadora TR-1090-01 motor 1 y motor 2 por un total de 0.5MW de la Subestación Concentradora en la barra de 4.16kV.
Diagrama de Carga que muestra el rechazo de carga etapa 1
El diagrama muestra la disminución de la demanda por la desconexión de los motores M1 y M2 de la faja transportadora alimentadora TR-1090-01 a las 10:29 am.
A las 10:55 am, luego de 26 minutos, COES da autorización para recuperar la carga rechazada, procediendo a energizar los motores de la faja transportadora TR-1090-01 M1y M2 a las 10:58 am.
Este evento impacto en la producción de Planta Concentradora, dejando de producir 102 toneladas de concentrado de fosfato.
Concentradora MISKI MAYO
Bitácora de eventos del relé L01: TR-1090-01 M1
Tiempo atrasado 11 SEG, Hora real de apertura: 10:29:40, cierre: 10:58:31
Bitácora de eventos del relé L02: TR-1090-01 M2
Tiempo atrasado 8 SEG, Hora real de apertura: 10:29:40, cierre: 10:58:35
9. SUMINISTRO INTERRUMPIDO
Nº SUMINISTRO
POTENCIA INTERRUMP
IDA (MW) INICIO FINAL DURACIÓN
1 TR-1090-01 M1 0.25 10:29 10:58 29 min
2 TR-1090-01 M2 0.25 10:29 10:58 29 min
10. CONCLUSIONES
- La caída de frecuencia se debió a la desconexión de Central Hidroeléctrica Chaglla por falla aun en investigación.
- La frecuencia disminuyo lo suficiente para activar la etapa I del esquema de rechazo automático de carga por mínima frecuencia, rechazando al menos 150 MW del SEIN.
- En Miski Mayo las protecciones por mínima frecuencia etapa 1 actuaron adecuadamente deteniendo las Fajas transportadoras TR-1090-01 M1 y M2 y rechazando 0.5MW al instante de la falla. Sin embargo, debido a que el evento duro 29 minutos, se detuvieron motores relacionados disminuyendo 1MW adicionales de carga.
- Este evento ocasiono que se dejaran de producir 102 Toneladas de concentrado.
11. ANEXOS
Reporte del evento en el portal de OSINERGMIN
