Analisis de la demanda para la implementacion de una red GPON para el parque industrial de la via a Daule de la ciudad de Guayaquil

Texto completo

(1)UNIVERSIDAD DE GUAYAQUIL FACULTAD DE CIENCIAS ADMINISTRATIVAS. UNIDAD DE POSTGRADOS. ANALISIS DE LA DEMANDA PARA LA IMPLEMENTACION DE UNA RED GPON PARA EL PARQUE INDUSTRIAL DE LA VIA A DAULE DE LA CIUDAD DE GUAYAQUIL. Para obtener el Grado de:. Magíster en Administración de Empresas Mención en Telecomunicaciones Tesis de maestría presentada por. José Daniel Mackenzie Jordán Ing.. 05/05/2014 Tutor de tesis: Fabricio Echeverría Briones Ing. MBA. Fecha 10 de Abril del 2015.

(2) AGRADECIMIENTO "Tú obtienes las cosas que piensas; tus pensamientos determinan tu experiencia", Ley de la atracción.. Es mi agradecimiento, primero a Dios por su infinita bondad y amor que me ha permitido culminar esta meta profesional.. Quiero incluir en este gesto a personas muy importantes para mí, que me ayudaron en el proceso de la elaboración de mi tesis, ellos me brindaron todos sus conocimientos y dedicación para pulir y cumplir con todas las directrices que la presente exige, aunque es una lista extensa, debo hacer un espacio muy especial y sincero para Adrián Molina Noboa Econ., un ser humano que se ha mostrado amigo y ha creído en mí desde el inicio de éste proyecto profesional, brindándome su ayuda incondicional, conocimientos, orientaciones, persistencia, paciencia y. motivación, que han sido pilares. fundamentales para la culminación de este propósito, a él le otorgo mi admiración y leal amistad.. "Tarde o temprano la disciplina vencerá a la inteligencia", Proverbio Japonés. I.

(3) DEDICATORIA. Con todo cariño y amor para la mujer que hizo que su vida sea solo para mí, a través de la disciplina que solo el amor puro es capaz de otorgar. Aquellos principios morales, éticos y profesionales, reflejos de su calidad humana invaluable e incalculable, lograron hacer de mi un ser humano fuerte y con un alto grado de madurez, capaz de vencer todo tipo de obstáculos para alcanzar los objetivos y sueños en mi vida.. Y… Aunque no esté físicamente, sé que desde el cielo celebra conmigo esta meta. Con todo mi amor, te dedico este logro, madre mía.. II.

(4) RESUMEN EJECUTIVO El objetivo principal de este trabajo, es lograr identificar cuáles son los requerimientos tecnológicos que tienen las empresas apostadas en el sector industrial ubicado en la vía a Daule de la ciudad de Guayaquil. A partir de este análisis, se pretende, determinar las posibles alternativas que esta tecnología brinda en cuanto a los servicios de telecomunicación se refiere. Así mismo se definen en este estudio los beneficios que brinda la red GPON a los usuarios del sector. Para lograr lo anteriormente señalado se recolecto información de fuentes primarias y secundarias. Es importante señalar que los datos primarios fueron recopilados directamente de los requerimientos y expectativas de los usuarios, así como las estadísticas de ancho de banda en producción. Este trabajo investigativo cuenta con un acápite de antecedentes y 5 capítulos en los que se incluyen varios temas y que según el orden de importancia se detallan; Antecedentes, es una breve descripción de las características técnicas de la red GPON. El capítulo uno describe en su totalidad el marco teórico utilizado como base para la investigación aquí expuesta. El capítulo dos señala la situación actual tanto de los usuarios como de la tecnología utilizada para las telecomunicaciones en el sitio motivo de estudio. El capítulo tres describe la metodología aplicada a la investigación. El capítulo cuatro incluye el análisis de resultados.. El capítulo. cinco recopila las. principales conclusiones. y. recomendaciones, producto del análisis de la información levantada durante el desarrollo de la investigación.. III.

(5) ABSTRACT The main objective of this work is to identify what are the technological requirements that enterprises have stationed in the industrial area located on the via a Daule of Guayaquil city. From this analysis is to determine the possible alternatives that this technology offers regarding telecommunications services are concerned. Also defined in this study the benefits that the GPON network to users of the sector. To achieve the above-mentioned information from primary and secondary sources I was collected. Importantly, primary data were collected directly from the requirements and expectations of users and statistics bandwidth production. This research work has one charper record and five chapters in which several topics are included and in order of importance are detailed below; Background is a brief description of the technical characteristics of the GPON network. Chapter one describes in full the theoretical framework used as the basis for research here presented. The second chapter shows the current status of both users and the technology used for telecommunications on the site under study. Chapter three describes the research methodology. Chapter four includes analysis of results. The fifth chapter lists the main conclusions and recommendations of the analysis product information gathered during the course of the investigation.. IV.

(6) ÍNDICE DE CONTENIDO ANTECEDENTES ............................................................................................................................. 1 Introducción a la red Gpon ....................................................................................................... 1 La red Gpon ............................................................................................................................... 2 Característica de una red Gpon................................................................................................. 5 Protección y seguridad .............................................................................................................. 5 Cantidad de Usuario por Gpon.................................................................................................. 6 Escalabilidad y Flexibilidad ........................................................................................................ 6 Recomendación UIT-TG.984.1- Redes ópticas pasivas con capacidad de Gigabits .................. 7 Características generales .......................................................................................................... 7 Definiciones ............................................................................................................................... 7 Arquitectura de la red de acceso óptico ................................................................................... 8 Recomendación UIT-T G.984.2 - Redes ópticas pasivas con capacidad de Gigabits............... 10 Características generales ........................................................................................................ 10 Alcance .................................................................................................................................... 11 Definiciones ............................................................................................................................. 11 Arquitectura de la red de acceso óptico ................................................................................. 12 Recomendación UIT-T G.984.3 - Redes ópticas pasivas con capacidad de Gigabits............... 13 Especificación de la capa de convergencia de transmisión .................................................... 13 Alcance .................................................................................................................................... 13 Definiciones ............................................................................................................................. 14 Recomendación UIT-T G.984.4 - Redes ópticas pasivas con capacidad de Gigabits............... 18 Especificación de la interfaz de control y gestión de la terminación de red óptica................ 18 Alcance .................................................................................................................................... 18 Definiciones ............................................................................................................................. 19 Términos y modelo de referencia ........................................................................................... 19 Abreviaturas ............................................................................................................................ 20 Planteamiento del problema .................................................................................................. 22 Objetivos generales y específicos de la investigación............................................................. 22 Objetivo General ..................................................................................................................... 22 Objetivo Específicos ................................................................................................................ 23 Hipótesis .................................................................................................................................. 23 Identificación de las variables dependientes e independientes ............................................. 23 CAPITULO 1 ................................................................................................................................. 24 MARCO TEORICO ......................................................................................................................... 24 V.

(7) 1.. Marco regulatorio ........................................................................................................... 24. CAPITULO 2 ................................................................................................................................. 27 ANALISIS DE LA SITUACION ACTUAL ........................................................................................... 27 2.1. El sector de estudio ..................................................................................................... 27. 2.2. Diagnóstico de la situación actual . ............................................................................. 45. 2.3. Tendencias de tecnologías existentes ....................................................................... 46. 2.4. Tecnologías XDLS ......................................................................................................... 46. 2.5. Línea Digital de Suscriptor Analógica (ADSL) .............................................................. 46. 2.6. Tecnologías HFC. ......................................................................................................... 46. CAPITULO 3 ................................................................................................................................. 48 METODOLOGIA DE LA INVESTIGACION ....................................................................................... 48 3.1. Metodología y tipo de estudio .................................................................................... 48. 3.1.1. Métodos de Investigación ................................................................................... 48. 3.1.2. Tipo de estudio .................................................................................................... 48. 3.1.3. Fuentes ................................................................................................................ 48. 3.2. Propuesta en base a la investigación realizada. .......................................................... 49. 3.2.1. Tipo de investigación........................................................................................... 49. 3.2.2. Descripción del proceso ...................................................................................... 49. 3.3. Desarrollo de la Investigación ..................................................................................... 50. 3.4. Benchmarking Externo ................................................................................................ 53. 3.4.1. Descripción del Benchmarking externo aplicado ................................................ 53. 3.4.2. Percepción de la Vocación de servicio .............................................................. 54. 3.4.3. Implementación de nuevas tecnologías.............................................................. 55. 3.4.4. Precepción del público hacia los Técnicos instaladores ...................................... 56. 3.4.5. Apreciación del usuario acerca de los Equipos terminales ................................. 57. 3.4.6. Costos en planes de servicio ............................................................................... 58. 3.4.7. Mantenimiento en la red existente..................................................................... 59. 3.4.8. Tiempo de respuesta a instalaciones nuevas ...................................................... 60. 3.4.9. Screen muy extenso ............................................................................................ 61. 3.4.10. Innovación de imagen al público......................................................................... 62. 3.4.11. Incumplimiento de la SLA (Service Level Agreement)......................................... 63. 3.5. Benchmarking Interno................................................................................................. 63. 3.5.1. Descripción del Benchmarking interno ............................................................... 63. 3.5.2. Sobre carga de trabajo por áreas ........................................................................ 64. 3.5.3. Seguimiento a las órdenes de trabajo ................................................................. 65. 3.5.4. Proceso de selección técnica............................................................................... 66 VI.

(8) 3.5.5. Coordinación de trabajos en eventos fortuitos .................................................. 67. 3.5.6. Gestión de procesos ............................................................................................ 68. 3.5.7. Análisis comparativo entre línea Base Operadore vs Gpon ................................ 69. CAPITULO 4 ................................................................................................................................. 71 ANALISIS DE RESULTADOS........................................................................................................... 71 4.1. Análisis de Costos de Implementación........................................................................ 71. 4.2. Cumplimiento del Objetivo General ........................................................................... 80. 4.3. Cumplimiento de los objetivos específicos ................................................................. 81. 4.4. Comprobación de la Hipótesis .................................................................................... 81. CAPITULO 5 ............................................................................................................................. 82 CONCLUSIONES Y RECOMENDACIONES ...................................................................................... 82 5.1. Conclusiones................................................................................................................ 82. 5.2. recomendaciones ........................................................................................................ 84. 5.3. Bibliografía .................................................................................................................. 86. VII.

(9) INDICE DE ILUSTRACIONES Ilustración 1 Arquitectura de una red GPON. ............................................................................................... 3 Ilustración 2 G.984.1 Arquitectura de la Red ............................................................................................... 9 Ilustración 3 G.984.2 Configuración física genérica de la red de distribución óptica ................................ 13 Ilustración 4 G.984.4 Modelo de referencia .............................................................................................. 20 Ilustración 5 Ubicación Geográfica de la Vía Daule- Ciudad de Guayaquil ............................................. 28 Ilustración 6 Recorrido de Distancia Parque Industrial Vía a Daule - Ciudad de Guayaquil ....................... 29. VIII.

(10) INDICE DE TABLAS Tabla 1 Demanda de ancho de banda. _____________________________________________________ 1 Tabla 2 Características GPON ___________________________________________________________ 6 Tabla 3 Porcentaje de clientes captados por las operadoras __________________________________ 30 Tabla 4 Tipo de clientes ubicados en el sector de Mapasingue Oeste ____________________________ 31 Tabla 5 Locales ubicados en el sector de Mapasingue Oeste __________________________________ 32 Tabla 6 Tipo de clientes ubicados en el sector de Mapasingue Este _____________________________ 33 Tabla 7 Listado de usuarios por nombres del sector Mapasingue Este___________________________ 34 Tabla 8 Listado de usuarios por nombres del sector Mapasingue Este___________________________ 35 Tabla 9 Listado de usuarios por nombres del sector Mapasingue Este___________________________ 36 Tabla 10 Tipo de clientes ubicados en el KM 6.5 Oeste - Prosperina ____________________________ 37 Tabla 11 Listado de usuarios por nombres del KM 6.5 Oeste - Prosperina _______________________ 37 Tabla 12 Listado de usuarios por nombres del KM 6.5 Oeste – Prosperina _______________________ 38 Tabla 13 Listado de usuarios por nombres del KM 6.5 Oeste - Prosperina _______________________ 39 Tabla 14 Tipo de clientes ubicados en el sector KM 8.5 Oeste _________________________________ 40 Tabla 15 Listado de usuarios por nombres del sector KM 8.5 Oeste ____________________________ 40 Tabla 16 Listado de usuarios por nombres del sector KM 8.5 Oeste ____________________________ 41 Tabla 17 Listado de usuarios por nombres del sector KM 8.5 Oeste ____________________________ 42 Tabla 18 Tipo de clientes ubicados en el sector KM 8.5 ESTE Juan Montalvo ____________________ 43 Tabla 19 Listado de usuarios por nombres del sector KM 8.5 ESTE Juan Montalvo________________ 43 Tabla 20 Listado de usuarios por nombres del sector KM 8.5 ESTE Juan Montalvo________________ 44 Tabla 21 Proceso de Benchmarking aplicado a los usuarios del Parque industrial de la Vía a Daule de la ciudad de Guayaquil __________________________________________________________________ 49 Tabla 22 Tabla de ponderación del servicio ________________________________________________ 51 Tabla 23 Benchmarking comparativo entre proveedores. _____________________________________ 51 Tabla 24 Cuadro Comparativo entre Línea Base, Operadores vs. Gpon. __________________________ 69 Tabla 25 Resumen de los clientes por tipo de servicio ________________________________________ 72 Tabla 26 Cálculo de costos ODN planta externa _____________________________________________ 73 Tabla 27 Cálculo de OLT ONU y Accesorios _________________________________________________ 74 Tabla 28 Cuadro resumen valores ODN HUAWEI ____________________________________________ 75 Tabla 29 Valores de OLT ONU y Accesorios ________________________________________________ 76 Tabla 30 Valores ODN Planta Externa_____________________________________________________ 77 Tabla 31 Valores OLT-ONU Y Accesorios ___________________________________________________ 78 Tabla 32 Propuesta que no cuenta con OLT, ONT y ONU _____________________________________ 79 Tabla 33 Resumen de propuesta de proveedores ____________________________________________ 80. IX.

(11) INDICE DE GRAFICOS Gráfico 1 Distribución de los usuarios del sector motivo de investigación ................................................. 45 Gráfico 2 Distribución porcentual de los usuarios del sector motivo de investigación .............................. 45 Gráfico 3 Percepción de la vocación de servicio ......................................................................................... 54 Gráfico 4 Implementación de nuevas tecnologías. ..................................................................................... 55 Gráfico 5 Precepción del público hacia los Técnicos instaladores .............................................................. 56 Gráfico 6 Apreciación del usuario acerca de los Equipos terminales.......................................................... 57 Gráfico 7 Preferencia en planes de servicio ................................................................................................ 58 Gráfico 8 Mantenimiento en la red existente. ............................................................................................ 59 Gráfico 9 Tiempo de respuesta a instalaciones nuevas .............................................................................. 60 Gráfico 10 Screen muy extenso .................................................................................................................. 61 Gráfico 11 Innovación de la imagen al publico........................................................................................... 62 Gráfico 12 Cumplimiento de la SLA ............................................................................................................ 63 Gráfico 13 Sobrecarga de trabajo por áreas y por operadoras .................................................................. 64 Gráfico 14 Seguimiento a las órdenes de trabajo....................................................................................... 65 Gráfico 15 Proceso de selección técnica ..................................................................................................... 66 Gráfico 16 Coordinación de trabajos en eventos fortuitos ......................................................................... 67 Gráfico 17 Gestión de procesos .................................................................................................................. 68 Gráfico 18 Incremento en calidad de servicio por tecnología..................................................................... 70. X.

(12) ANALISIS DE LA DEMANDA PARA LA IMPLEMENTACION DE UNA RED GPON PARA EL PARQUE INDUSTRIAL DE LA VIA A DAULE DE LA CIUDAD DE GUAYAQUIL. ANTECEDENTES INTRODUCCIÓN A LA RED GPON La estandarización de las redes ópticas pasivas con capacidad para transportar tramas Ethernet a velocidades de gigabit por segundo, actualmente en curso, tanto en el UIT-T y IEEE, constituye un hito importante y rentable de la última milla. Una PON Gigabit Ethernet del sistema (GPON) es alineado con la filosofía de la evolución FSAN (Full Service Access Network) especificación del UIT-T, que se centra en el apoyo eficaz de cualquier nivel de calidad del servicio. La inteligencia de este sistema, en términos de garantías de calidad del tráfico, se encuentra en el protocolo MAC, que controla la función de multiplexación / concentración distribuida mediante la asignación de franjas horarias de longitud variable a cada usuario del medio compartido hacia la red. El modo de transporte organiza la información en un sistema GPON UIT-T. Las empresas de telecomunicaciones han tenido un rápido avance en el backbone y en las redes internas de los usuarios, incluyendo el incremento del tráfico de Internet, identificaron el problema en las redes de acceso en el ancho de banda disponible, formando un cuello de botella en la última milla en la red (red de acceso), debido a que las tecnologías que se usan actualmente (xDSL, HFC, entre otras) no soportan los nuevos servicios que la operadoras de las redes ofrecen.(López Bonilla, Moschim, & Rudge Barbosa, 2009, 2014) Tabla 1 Demanda de ancho de banda.. Fuente: (López Bonilla, Moschim, & Rudge Barbosa, 2009, 2014). Estos servicios únicamente pueden ser sustentados en una red mediante el uso de fibras ópticas, desde el punto de vista de capacidad de información, la fibra es identificada como el mejor canal de transmisión. Antecedentes. 1.

(13) ANALISIS DE LA DEMANDA PARA LA IMPLEMENTACION DE UNA RED GPON PARA EL PARQUE INDUSTRIAL DE LA VIA A DAULE DE LA CIUDAD DE GUAYAQUIL. Actualmente, hoy en día el único medio de transmisión capaz de soportar grandes velocidades de transmisión a largas distancias, tomando un rol esencial en la solución tecnológica adecuada y dando paso al futuro de las telecomunicaciones es la fibra óptica.(López Bonilla, Moschim, & Rudge Barbosa, 2009, 2014). LA RED GPON Gigabit Passive Optical Network, está estandarizado en el conjunto de recomendaciones ITU-T G.984.1; G.984.2; G.984.3; G.984.4; G.984.5; G.984.6. Una estructura de trama escalable proporciona GPON desde 622 Mb/s hasta 2,5 Gb/s, también soporta la capacidad tasas de bits asimétricas. Los proveedores de plataforma PON utilizan la velocidad de transmisión de 2,488 Gb/s en el canal de distribución (downstream) y de 1,244 Gb/s en el canal de retorno (upstream), siendo estas las más utilizadas.(López Bonilla, Moschim, & Rudge Barbosa, 2009, 2014) La red más próxima al usuario es la red de acceso, esta se identifica por la gran variedad de servicios y protocolos. GPON utiliza un método de encapsulamiento de la información que se llama GEM (GPON Encapsulation Method), esta permite soportar todo tipo de servicio, (Ethernet, ATM, TDM, entre otros) en un protocolo de transporte síncrono apoyado en tramas periódicas de 125Ms.(López Bonilla, Moschim, & Rudge Barbosa, 2009, 2014) GPON de esta manera no simplemente ofrece más ancho de banda, a las operadoras les permite seguir brindando voz basada en TDM, líneas alquiladas como servicios tradicionales sin tener que cambiar los equipos instalados en los usuarios siendo más eficiente. GPON, además implementa capacidades OAM avanzadas (Operation Administration and Maintenance), ofreciendo un servicio potente extremo a extremo de gestión. Cabe recalcar que entre otras funcionalidades agregadas tiene un monitoreo de la tasa de error,. eventos. y. alarmas,. proceso. de. descubrimiento. y. ranging. automático.(López Bonilla, Moschim, & Rudge Barbosa, 2009, 2014). Antecedentes. 2.

(14) ANALISIS DE LA DEMANDA PARA LA IMPLEMENTACION DE UNA RED GPON PARA EL PARQUE INDUSTRIAL DE LA VIA A DAULE DE LA CIUDAD DE GUAYAQUIL Ilustración 1 Arquitectura de una red GPON.. Fuente: (López Bonilla, Moschim, & Rudge Barbosa, 2009, 2014). De tres elementos básicos se componen las redes GPON: •. OLT (Optical Line Terminal), Terminal de Línea Óptico.. •. Splitter Óptico, Divisor. •. ONT/ONU (Optical Network Terminal/Optical Network Unit),. Terminal/Unidad de Red Óptico. Las velocidades de transmisiones mayores o iguales a 1,2 Gb/s, GPON considera siete combinaciones esencialmente de velocidades:. Antecedentes. •. Upstream 155 Mbps y Downstream 1,2Gbps.. •. Upstream 622 Mbps y Downstream 1,2 Gbps. •. Upstream 1,2 Gbps y Downstream 1,2 Gbps. •. Upstream 155 Mbps y Downstream 2,4 Gbps. •. Upstream 622 Mbps y Downstream 2,4 Gbps. •. Upstream 1,2 Gbps y Downstream 2,4 Gbps. •. Upstream 2,4 Gbps y Downstream 2,4 Gbps. 3.

(15) ANALISIS DE LA DEMANDA PARA LA IMPLEMENTACION DE UNA RED GPON PARA EL PARQUE INDUSTRIAL DE LA VIA A DAULE DE LA CIUDAD DE GUAYAQUIL. Hasta para 64 usuarios puede ser demultiplexada la red GPON. En el downstream las tramas poseen una duración constante de 125Ms para los sistemas de 1,24416 Gb/s y 2,48832 Gb/s (canal de distribución), con una longitud de 19.440 Bytes y 38.880 Bytes respectivamente, en el upstream ocurre lo mismo (canal de retorno).(López Bonilla, Moschim, & Rudge Barbosa, 2009, 2014) Las transmisiones en el canal de retorno se una serie de tramas individuales originadas por las ONUs en la GPON. Un encabezado en la capa física (PLOu: Physical Layer Overhead of upstream) contiene en cada ráfaga y la carga útil del cliente, un campo opcional de PLOAM upstream (PLOAMu), un campo de secuencia de nivelador de potencia de upstream (PLSu) y para el ancho de banda un dinámico campo de reporte. Con una duración de 125Ms en la trama de upstream, igual que la trama de downstream. Un número arbitrario contiene cada trama de transmisiones de una o más ONUs, las tramas son organizadas definidas por el campo BWmap. La ONU puede transmitir una trama de datos de usuario o enviar los campos de control asignado en cada etapa de la transmisión. (López Bonilla, Moschim, & Rudge Barbosa, 2009, 2014) La mayor transmisión de paquete IP de tamaño variable a lo largo de enlaces TDM y flexibilidad lo permite GEM en el modo de encapsulamiento, el encabezado del estándar se muestra los siguientes campos: •. PLI.- indicador de la longitud del payload (Payload Length. Indicator). •. PORT ID.- permite eficiencia en la multiplexación del. tráfico, suministrando 4096 indicadores únicos de tráfico. Identificador de puertos •. PTI.- definiendo su administración, señal el tipo de datos. que son transmitidos en la trama GEM •. HEC.- la protección de error de código es una combinación. del código BCH (39,12,2) y un simple bit de paridad. (López Bonilla, Moschim, & Rudge Barbosa, 2009, 2014) Antecedentes. 4.

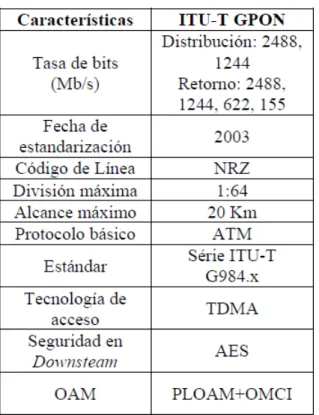

(16) ANALISIS DE LA DEMANDA PARA LA IMPLEMENTACION DE UNA RED GPON PARA EL PARQUE INDUSTRIAL DE LA VIA A DAULE DE LA CIUDAD DE GUAYAQUIL. CARACTERÍSTICA DE UNA RED GPON En esta tecnología hallará la correcta opción para cubrir la última milla de cualquier red para las operadoras. Encontrar una solución óptima puede ser un proceso complejo con muchos factores y que deben ser considerados. Un factor decisivo en el costo de una red FTTH es comprender el desempeño de la tecnología GPON y sus características, como el ancho de banda, relación de división y eficiencia. GPON ofrece una diferencia bien marcada en el aspecto de la arquitectura de redes complejas de capa 2 en estructura de árbol, fundamentadas en el protocolo ATM y múltiples protocolos que hacen factible soportar la estructura de la tecnología. En las redes GPON el transporte ofrece un servicio de alta calidad, la estructura apoyada de acuerdo a una solución de transporte usando varios protocolos de la capa 2 del modelo OSI. Para cada tipo de servicios que ofrece la red se crean circuitos virtuales, adicional, algunas conversiones de protocolos necesitan los equipos, terminación del canal virtual (VC) y del protocolo punto-punto (PPP). La estructura se puede concluir en que se fundamenta en múltiples redes de la capa 2 sobre la misma capa física.(López Bonilla, Moschim, & Rudge Barbosa, 2009, 2014). PROTECCIÓN Y SEGURIDAD Forma parte del estándar ITU-T en las redes GPON el proceso de encriptación AES (Advanced Encryption Standard). Pero en el canal de retorno solo se ejecuta la encriptación en las redes GPON. También en esta tecnología está presente el servicio de OAM operación, administración y mantenimiento; GPON maneja PLOAM: operaciones de la capa física, mantenimiento y administración, adicional OMCI (Open Manage Client Instrumentation): control abierto para el usuario e instrumentación. (López Bonilla, Moschim, & Rudge Barbosa, 2009, 2014). Antecedentes. 5.

(17) ANALISIS DE LA DEMANDA PARA LA IMPLEMENTACION DE UNA RED GPON PARA EL PARQUE INDUSTRIAL DE LA VIA A DAULE DE LA CIUDAD DE GUAYAQUIL. CANTIDAD DE USUARIO POR GPON El estándar GPON soporta ODN tipo C (15dB hasta 30dB de pérdidas). La tecnología ofrece cobertura de hasta 20 km con una división de la señal óptica de 1 a 64, es decir que se puede contar hasta con 64 clientes por cada hilo de fibra y cada puerto óptico PON, cada puerto cuenta con capacidad mínima de 1 Gbps, dicha capacidad es compartida entre los 64 clientes. Una tarjeta GPON posee una capacidad de 8 puertos PON, es decir que en total por cada tarjeta se puede atender hasta 512 clientes.(López Bonilla, Moschim, & Rudge Barbosa, 2009, 2014). ESCALABILIDAD Y FLEXIBILIDAD El estándar GPON permite las tasas de downstream de 1,25 Gb/s y 2,5 Gb/s; y las tasas de upstream desde 155 Mb/s hasta 2,5 Gb/s. GPON está orientada para atender el mercado de las redes de acceso, donde el tráfico de aquellas redes es asimétrico entre las tasas de bajada y subida. (López Bonilla, Moschim, & Rudge Barbosa, 2009, 2014) Tabla 2 Características GPON. Fuente:(López Bonilla, Moschim, & Rudge Barbosa, 2009, 2014) Antecedentes. 6.

(18) ANALISIS DE LA DEMANDA PARA LA IMPLEMENTACION DE UNA RED GPON PARA EL PARQUE INDUSTRIAL DE LA VIA A DAULE DE LA CIUDAD DE GUAYAQUIL. RECOMENDACIÓN UIT-TG.984.1- REDES ÓPTICAS PASIVAS CON CAPACIDAD DE GIGABITS CARACTERÍSTICAS GENERALES Las características generales de esta recomendación tratan sobre los sistemas de redes ópticas pasivas con capacidad de Gigabits (GPON), y tienen por objetivo orientar y motivar las descripciones de la capa física y de la capa de convergencia de transmisión.. “…GPON se caracteriza en general por un sistema de terminación de línea óptica (OLT, optical line termination) y una unidad de red óptica (ONU, optical network unit) o una terminación de red óptica (ONT, optical network termination) con una red de distribución óptica (ODN, optical distribution network) pasiva que los interconecta. Por lo general, existe una relación de tipo uno a muchos entre la OLT y las ONU/ONT respectivamente…”(UNIÓN INTERNACIONAL DE TELECOMUNICACIONES, 2012). DEFINICIONES Función de adaptación (AF, adaptation function): Equipo adicional que convierte la interfaz de abonado ONT/ONU en una interfaz UNI necesaria para el operador o para convertir una interfaz UNI en una interfaz de abonado ONT/ONU. Las funciones de la AF dependerán de la interfaz de abonado ONT/ONU y de la interfaz UNI. Además, la AF es útil también para convertir una interfaz de red OLT en una interfaz SNI necesaria para el operador o para convertir. una. interfaz. SNI. en. una. interfaz. de. red. OLT.. (UNIÓN. INTERNACIONAL DE TELECOMUNICACIONES U. , 2012). Alcance lógico: Se define como la distancia máxima que puede alcanzar un sistema de transmisión particular, independientemente de la potencia óptica. (UNIÓN INTERNACIONAL DE TELECOMUNICACIONES U. , 2012). Antecedentes. 7.

(19) ANALISIS DE LA DEMANDA PARA LA IMPLEMENTACION DE UNA RED GPON PARA EL PARQUE INDUSTRIAL DE LA VIA A DAULE DE LA CIUDAD DE GUAYAQUIL. Distancia de fibra diferencial: Una OLT se conecta a varias ONU/ONT. La distancia de fibra diferencial es la diferencia de distancia entre la ONU/ONT más próxima y la más distante a partir de la OLT. (UNIÓN INTERNACIONAL DE TELECOMUNICACIONES U. , 2012). Retardo medio de transferencia de la señal: Los valores medios en transmisión hacia el origen y hacia el destino entre puntos de referencia "V" y "T"; un valor dado se determina midiendo el retardo de ida y retorno y dividiendo por dos el valor obtenido. (UNIÓN INTERNACIONAL DE TELECOMUNICACIONES U. , 2012). Alcance físico: Se define como la distancia física máxima que puede alcanzar un sistema de transmisión particular. (UNIÓN INTERNACIONAL DE TELECOMUNICACIONES U. , 2012). Servicio: El servicio se describe mediante un nombre fácilmente reconocible por cualquier persona, independientemente de que se trate de un nombre de estructura de trama o de un nombre genérico. (UNIÓN INTERNACIONAL DE TELECOMUNICACIONES U. , 2012). ARQUITECTURA DE LA RED DE ACCESO ÓPTICO La sección óptica puede ser activa o pasiva en un sistema de red de acceso local y su arquitectura puede ser punto a punto o punto a multipunto. En el siguiente gráfico se muestra las arquitecturas disponibles, que van de la fibra hasta la vivienda (FTTH, fibre to the home), pasando por la fibra hasta el edificio a la acometida (FTTB/C, fibre to the building/curb), hasta la fibra hasta el armario (FTTCab, fibre to the cabinet). La OAN (red de acceso óptico) es común a todas las arquitecturas presentadas en la Ilustración 2; por consiguiente, la uniformidad de este sistema ofrece la posibilidad de generar grandes volúmenes a escala mundial. (UNIÓN INTERNACIONAL DE TELECOMUNICACIONES U. , 2012). Antecedentes. 8.

(20) ANALISIS DE LA DEMANDA PARA LA IMPLEMENTACION DE UNA RED GPON PARA EL PARQUE INDUSTRIAL DE LA VIA A DAULE DE LA CIUDAD DE GUAYAQUIL Ilustración 2 G.984.1 Arquitectura de la Red. Fuente: (UNIÓN INTERNACIONAL DE TELECOMUNICACIONES, 2012). Simbología: ONU: Unidad de red óptica (optical network unit) ONT: Terminación de red óptica (optical network termination) OLT: Terminación de línea óptica (optical line termination) NT:. Terminación de red (network termination) Entre las opciones de red fibra al edificio (FTTB, fibre to the building),. fibra a la acometida (FTTC, fibre to the curb), fibra al armario (FTTCab, fibre to the cabinet) y FTTH las diferencias consisten principalmente en los diferentes servicios que ofrecen, y por lo consiguiente pueden tratarse como equivalentes en. esta. recomendación.. (UNIÓN. INTERNACIONAL. DE. TELECOMUNICACIONES U. , 2012). Escenario FTTB Este escenario se divide a su vez en dos escenarios, uno para las unidades multivivienda (MDU, multi-dwellingunit), y el otro para las empresas. Cada escenario tiene las siguientes categorías de servicio: • FTTB para MDU Banda ancha asimétrica; servicios de difusión digital, descarga de archivos, etc.. Antecedentes. 9.

(21) ANALISIS DE LA DEMANDA PARA LA IMPLEMENTACION DE UNA RED GPON PARA EL PARQUE INDUSTRIAL DE LA VIA A DAULE DE LA CIUDAD DE GUAYAQUIL. Banda ancha simétrico; difusión de contenidos, correo electrónico, intercambio de ficheros, cursos a distancia, juegos en línea, etc. Servicio telefónico común; POTS y red digital de servicios integrados (RDSI). • FTTB para empresas Banda ancha simétrico; programas informáticos de grupo, difusión de contenidos, correo electrónico, intercambio de ficheros, etc. Servicio telefónico común; POTS y red digital de servicios integrados (RDSI). La red de acceso ha de ofrecer, de una manera flexible, servicios telefónicos de banda estrecha con la temporización adecuada. para. el. acceso.. (UNIÓN. INTERNACIONAL. DE. TELECOMUNICACIONES U. , 2012). Escenarios FTTC, FTTCab y FTTH. Banda ancha asimétrico Banda ancha simétrico Servicio telefónico ordinario (UNIÓN INTERNACIONAL DE TELECOMUNICACIONES, 2012). RECOMENDACIÓN UIT-T G.984.2 - REDES ÓPTICAS PASIVAS CON CAPACIDAD DE GIGABITS CARACTERÍSTICAS GENERALES “…En esta recomendación se especifica la capa dependiente de los medios físicos, esta se describe como una red de acceso flexible de fibra óptica con capacidad para resistir las necesidades de ancho de banda de los servicios para empresas y residenciales, también incluye sistemas con velocidades de línea nominales de 1244,160 Mbit/s y 2488,320 Mbit/s en sentido descendente y 155,520 Mbit/s, 622,080 Mbit/s, 1244,160 Mbit/s y 2488,320 Mbit/s en sentido ascendente. Se detallan sistemas de redes GPON simétricas y asimétrica. Antecedentes. 10.

(22) ANALISIS DE LA DEMANDA PARA LA IMPLEMENTACION DE UNA RED GPON PARA EL PARQUE INDUSTRIAL DE LA VIA A DAULE DE LA CIUDAD DE GUAYAQUIL. También proponen las necesidades y las especificaciones de la capa física dependiente de los medios físicos (PMD). Se constituye un adelanto con respecto al de la Rec. UIT-T G.983.1 donde se mantiene los requisitos en la medida de lo posible, con la finalidad de obtener la máxima compatibilidad con infraestructura de fibra óptica sistemas. existentes…”. (UNIÓN. INTERNACIONAL. y los DE. TELECOMUNICACIONES U.-T. , 2003). ALCANCE “…En los servicios de soporte de red se centra principalmente con los requisitos de ancho de banda que van desde los servicios voz hasta los servicios de datos con velocidades de gigabits por segundo.. Describen las características de una red de acceso óptico con capacidad para transportar varios servicios entre la interfaz del nodo de servicio y la interfaz usuario-red.. La red de acceso óptico debe permitir al operador de servicios que brinde versiones mejoradas con la mayor flexibilidad para satisfacer los requerimientos futuros de sus clientes, especialmente en la zona de la red de distribución óptica…”(UNIÓN INTERNACIONAL DE TELECOMUNICACIONES U.-T. , 2003). DEFINICIONES “…TDMA.- Acceso múltiple por división en el tiempo es la técnica de transmisión en la que se multiplexan muchos intervalos de tiempo en una misma parte útil.. WDM.- Multiplexación por división de longitud de onda, para las señales ascendentes y descendentes emplea diferentes longitudes de onda.. Antecedentes. 11.

(23) ANALISIS DE LA DEMANDA PARA LA IMPLEMENTACION DE UNA RED GPON PARA EL PARQUE INDUSTRIAL DE LA VIA A DAULE DE LA CIUDAD DE GUAYAQUIL. ODN.- Red de distribución óptica, utiliza componentes ópticos pasivos, son las que provee al medio de transmisión óptico desde la OLT hasta los usuarios y viceversa.. OAN.- Red de acceso óptico, conjunto de enlaces de acceso que comparten las mismas interfaces del lado red y están soportados por sistemas de transmisión de acceso óptico. La OAN puede incluir varias ODN conectadas a la misma OLT.. ONT.- Terminación de red óptica, ONU utilizada para FTTH y que incluye la función de puerto de usuario.. OLT.- Terminación de línea óptica, está conectada a una o varias ODN y son las que provee a la interfaz en el lado red de la OAN.. ONU.- Unidad de red óptica, proporciona directamente o a distancia la interfaz en el lado usuario de la OAN y está conectada a la ODN. …”(UNIÓN INTERNACIONAL DE TELECOMUNICACIONES U.-T. , 2003). ARQUITECTURA DE LA RED DE ACCESO ÓPTICO. “…Se puntualizan del siguiente modo los dos sentidos de transmisión óptica en la ODN:. Sentido descendente, es de señales transmitidas de la OLT a la(s) ONU. Sentido ascendente, es de señales transmitidas de la(s) ONU a la OLT. La transmisión en sentido ascendente y en sentido descendente puede tener lugar en los mismos componentes (funcionamiento dúplex/díplex) y en la misma. fibra. o. en. componentes. y. fibras. distintos. (funcionamiento. símplex)…”(UNIÓN INTERNACIONAL DE TELECOMUNICACIONES U.-T. , 2003) Antecedentes. 12.

(24) ANALISIS DE LA DEMANDA PARA LA IMPLEMENTACION DE UNA RED GPON PARA EL PARQUE INDUSTRIAL DE LA VIA A DAULE DE LA CIUDAD DE GUAYAQUIL Ilustración 3 G.984.2 Configuración física genérica de la red de distribución óptica. Fuente: (UIT-T, (UNIÓN INTERNACIONAL DE TELECOMUNICACIONES U.-T. , 2003), 2003). RECOMENDACIÓN UIT-T G.984.3 - REDES ÓPTICAS PASIVAS CON CAPACIDAD DE GIGABITS. ESPECIFICACIÓN DE LA CAPA DE CONVERGENCIA DE TRANSMISIÓN Se detalla la capa de convergencia de transmisión de redes ópticas pasivas, sistemas que funcionan a velocidades de 1,24416 y 2,48832 Gbit/s en sentido descendente, y 0,15552; 0,62208; 1,24416 y 2,48832 Gbit/s en sentido ascendente. Contiene las descripciones de trama, mensajes, determinación de distancia, funcionalidad OAM y seguridad de la convergencia de transmisión de las PON con capacidad de gigabits (GTC, gigabit transmission convergence).. ALCANCE Puntualiza redes de acceso flexibles que utilizan tecnología de fibra óptica. Se centra en una red que soporta diversos servicios, incluyendo el servicio telefónico tradicional (POTS), datos, video, circuitos arrendados y servicios distribuidos.. Antecedentes. 13.

(25) ANALISIS DE LA DEMANDA PARA LA IMPLEMENTACION DE UNA RED GPON PARA EL PARQUE INDUSTRIAL DE LA VIA A DAULE DE LA CIUDAD DE GUAYAQUIL. •. Las particulares de una red óptica pasiva (PON, passive optical. network) con capacidad para transportar varios servicios entre la interfaz usuario-red y la interfaz del nodo de servicios. •. Centrarse en las cuestiones propias de la fibra. Las cuestiones. relativas al cobre de los sistemas híbridos, como por ejemplo, las recomendaciones sobre línea de abonado digital x (xDSL, digital subscriber line x). •. Presenta los aspectos relativos a la convergencia de transmisión. (TC, transmission convergence) entre la interfaz del nodo de servicios y la interfaz usuario-red. •. Tratar el método de control de acceso al medio, las descripciones. del formato de trama, seguridad en redes G-PO, el método de determinación de la distancia y funcionalidad OAM.. DEFINICIONES Red óptica pasiva de banda ancha (B-PON broad band passive optical network): Las B-PON son sistemas de transmisión ópticos de banda ancha punto-multipunto. Pueden transportar de forma transparente cualquier tipo de datos, por ejemplo, voz, vídeo, datos IP, etc. La B-PON puede transportar datos con independencia del tipo de trama de enlace de datos (es decir, no solamente ATM nativo, sino también tramas HDLC, tramas Ethernet, etc.).. Plano de control y gestión (plano C/M): El plano C/M maneja información de gestión y de control para sistemas G-PON. Los datos de la interfaz de control y gestión de la OAM (OMCI) se transfieren a través de este plano.. Asignación dinámica de anchura de banda (DBA, dynamic bandwidth assignment): La DBA es el proceso por el cual las ONU (y sus T-CONT asociados) solicitan dinámicamente ancho de banda en sentido ascendente (de forma implícita o explícita) y el método, mediante supervisión de células sin servicio en la OLT o mediante información de estado de la memoria intermedia. Antecedentes. 14.

(26) ANALISIS DE LA DEMANDA PARA LA IMPLEMENTACION DE UNA RED GPON PARA EL PARQUE INDUSTRIAL DE LA VIA A DAULE DE LA CIUDAD DE GUAYAQUIL. entre las ONU y la OLT, por el cual la OLT reasigna la anchura de banda ascendente de las ONU.. OAM integrada: La OAM integrada proporciona funcionalidades de operación, administración y mantenimiento (OAM) que son función del instante en que se realizan, incluyendo concesiones, cambio de claves con fines de seguridad y funcionalidades asociadas a la DBA.. Procedimiento de entramado genérico (GFP, generic framing procedure): GFP es un método de entramado y de encapsulamiento que puede aplicarse a cualquier tipo de datos.. Modo de encapsulamiento G-PON (GEM, G-PON encapsulation mode): GEM es un método que encapsula datos en las G-PON. Aunque pueden encapsularse cualquier tipo de datos, los tipos reales dependen del servicio. GEM proporciona comunicaciones con conexión y comunicaciones ATM. El concepto y el formato del entramado son similares al procedimiento de entramado genérico (GFP).. Redes ópticas pasivas con capacidad de gigabits (G-PON, gigabit passive optical network): Las G-PON son sistemas de transmisión ópticos de banda ancha punto-multipunto. Las G-PON pueden transportar cualquier tipo de datos utilizando funcionalidades ATM o GEM (modo de encapsulamiento de las G-PON).. Subcapa de entramado GTC: Es una parte de la capa de convergencia de transmisión (TC) de la G-PON. Tiene responsabilidades sobre el reconocimiento del entramado y la alineación de cada porción de datos.. Asignación dinámica de banda sin información de estado (NSR-DBA, non-status reporting DBA): NSR-DBA solicita la asignación de ancho de banda sin que sea precisa información procedente de la ONU. Sin embargo, proporciona la asignación dinámica de ancho de banda gracias a la supervisión del tráfico que realiza la propia OLT. Antecedentes. 15.

(27) ANALISIS DE LA DEMANDA PARA LA IMPLEMENTACION DE UNA RED GPON PARA EL PARQUE INDUSTRIAL DE LA VIA A DAULE DE LA CIUDAD DE GUAYAQUIL. OAM de la capa física (PLOAM, physical layer OAM): Proporciona funcionalidades de gestión de la PON, tales como determinación de distancia, activación de ONU, establecimiento de OMCC y transferencia de alarmas.. Puerto: Un puerto es una unidad para la multiplexación en un T-CONT en GEM. En un T-CONT se especifican uno o más puertos. Los datos se transfieren entre OLT y ONU a través de puertos. En ATM, los puertos corresponden a VP/VC. En GEM cada puerto se identifica mediante un ID de puerto (Port-ID) específico.. Determinación de distancia: La determinación de la distancia es un método para medir la distancia lógica entre cada ONU y su OLT asociada y para determinar la temporización de transmisión necesaria para que las células ascendentes transmitidas desde distintas ONU en la misma ODN no colisionen.. Asignación dinámica de banda con información de estado (SR-DBA, status reporting DBA): SR-DBA proporciona la asignación de ancho de banda de conformidad con la información recibida de la ONU.. Subcapa de adaptación TC: La subcapa de adaptación de la convergencia de transmisión (TC) es una parte de la capa TC de G-PON. Tiene responsabilidades sobre el filtrado de los datos transferidos de conformidad con el VPI/VCI o ID del puerto. Además, en relación con la OMCI, esta subcapa absorbe la diferencia entre la OMCI basada en ATM y en GEM a fin de proporcionar una interfaz común con la entidad OMCI.. Contenedores de transmisión (T-CONT, transmission containers): Los TCONT se utilizan para la gestión de la atribución de la anchura de banda ascendente en la sección PON de la capa de convergencia de transmisión (TC). Los T-CONT se utilizan principalmente para mejorar el ancho de banda ascendente utilizada en la PON. . Los T-CONT transportan VPC/VCC ATM y/o puertos GEM, e. informan del estado de su memoria intermedia a sus OLT asociadas.. Antecedentes. 16.

(28) ANALISIS DE LA DEMANDA PARA LA IMPLEMENTACION DE UNA RED GPON PARA EL PARQUE INDUSTRIAL DE LA VIA A DAULE DE LA CIUDAD DE GUAYAQUIL. . Los T-CONT reciben dinámicamente concesiones de la OLT,. identificadas mediante los ID de atribución (Alloc-ID).. . Un único T-CONT puede transportar tráfico ATM o GEM con. varias clases de servicio.. . Un T-CONT puede acomodar una o más colas físicas y las agrupa. en una única memoria intermedia lógica.. . Un informe de estado DBA-T-CONT resume el estado de la. memoria intermedia lógica de dicho T-CONT.. . Un T-CONT es una entidad de transporte de la capa TC que. transfiere información de capa superior de forma transparente desde la entrada a la salida.. . La información del T-CONT no se modifica excepto cuando se. produce una degradación en el proceso de transferencia.. . Una concesión de datos se asociada a un único T-CONT. Los T-. CONT existen físicamente en el soporte físico y soporte lógico de la ONU.. Convergencia de transmisión (TC, transmission convergence): La TC se sitúa entre el medio físico y los clientes de la G-PON. La capa TC consta de la subcapa de entramado GTC y la subcapa de adaptación TC.. Plano-U: El plano de usuario (plano-U) procesa los datos de usuario en el sistema G-PON. El plano-U proporciona la comunicación entre clientes ATM o clientes GEM.(UNION INTERNACIONAL DE TELECOMUNICACIONES, 2004). Antecedentes. 17.

(29) ANALISIS DE LA DEMANDA PARA LA IMPLEMENTACION DE UNA RED GPON PARA EL PARQUE INDUSTRIAL DE LA VIA A DAULE DE LA CIUDAD DE GUAYAQUIL. RECOMENDACIÓN UIT-T G.984.4 - REDES ÓPTICAS PASIVAS CON CAPACIDAD DE GIGABITS. ESPECIFICACIÓN DE LA INTERFAZ DE CONTROL Y GESTIÓN DE LA TERMINACIÓN DE RED ÓPTICA. Se puntualiza la interfaz de control y gestión (OMCI) de la terminación de red óptica (ONT) para los sistemas de redes ópticas pasivas con capacidad de gigabits (G-PON).. Se definen las entidades gestionadas de una base de información de gestión (MIB) independiente del protocolo que establece el intercambio de información entre la terminación de línea óptica (OLT) y la terminación de red óptica (ONT). También, se refieren al canal, el protocolo y los mensajes detallados de gestión y control de la ONT.. ALCANCE La descripción de la OMCI incluye la gestión de configuración, la gestión de averías y la gestión de calidad de funcionamiento de la ONT para la explotación del G-PON y para varios servicios:. . Capas de adaptación ATM 1, 2 y 5.. . Capas de adaptación GEM.. . Servicio de emulación de circuitos.. . Servicios Ethernet, incluidos la red de área local con puente de control de acceso a los medios.. . Servicio de voz.. . Multiplexación por división en longitud de onda.. Esta especificación de la OMCI se ha centrado en las ONT conectadas por fibra a la vivienda y al local comercial, aunque también se trata el soporte de la ONU. Define el protocolo necesario para soportar las capacidades. Antecedentes. 18.

(30) ANALISIS DE LA DEMANDA PARA LA IMPLEMENTACION DE UNA RED GPON PARA EL PARQUE INDUSTRIAL DE LA VIA A DAULE DE LA CIUDAD DE GUAYAQUIL. identificadas para estas ONT y tiene en cuenta además los componentes facultativos y las extensiones futuras.. DEFINICIONES Terminación de red óptica (ONT) y unidad de red óptica (ONU) La terminología de red óptica (ONT, optical network termination), se especifica como una unidad de red óptica (ONU, optical network unit) utilizada para la configuración de fibra a la vivienda y fibra al local comercial. La diferencia entre la fibra a la vivienda (FTTH, fibre to the home) y la fibra al local comercial (FTTBusiness, fibre to the business) es que esta última servirá a más de un usuario extremo, poseerá unos requisitos de disponibilidad más precisos y podrá reunir más características y funciones que aquélla.. TÉRMINOS Y MODELO DE REFERENCIA OMCI de la Rec. UIT-T G.984.2 El modelo de arquitectura de red de referencia de la G-PON se muestra en la Ilustración 4. La G-PON se adapta a distintas arquitecturas de redes de acceso, por ejemplo, FTTH, FTTB/C y FTTCab.. Las líneas discontinuas muestran el trayecto que siguen las señales de la OMCI entre una OLT y una ONT. Concretan las características mínimas de las ONU con interfaces de servicio.. Antecedentes. 19.

(31) ANALISIS DE LA DEMANDA PARA LA IMPLEMENTACION DE UNA RED GPON PARA EL PARQUE INDUSTRIAL DE LA VIA A DAULE DE LA CIUDAD DE GUAYAQUIL Ilustración 4 G.984.4 Modelo de referencia. Fuente: (UNION INTERNACIONAL DE TELECOMUNICACIONES, 2004). ABREVIATURAS •. AF. Función de adaptación (adaptation function). •. ATM. Modo de transferencia asíncrono (asynchronous transfer mode). •. B-PON. Red óptica pasiva de banda ancha (broad band passive Optical network). •. DBA. Asignación dinámica de anchura de banda (dynamic bandwidth. •. FTTB. •. FTTBusiness Fibra al local comercial (fibre to the business). •. FTTC. Fibra a la acometida (fibre to the curb). •. FTTCab/C. Fibra al armario/a la cometida (fibre to the cabinet/curb). •. FTTH. Fibra a la vivienda (fibre to the home). •. GEM. Método de encapsulamiento de la G-PON (G-PON. Fibra al edificio (fibre to the building). Encapsulation method) •. GPON. Red óptica pasiva con capacidad de gigabits (gigabitCapable passive optical network). •. GTC. Convergencia de transmisión de la G-PON (G-PON Transmission convergence). •. MDU. Antecedentes. Unidad multivivienda (multi-dwellingunit) 20.

(32) ANALISIS DE LA DEMANDA PARA LA IMPLEMENTACION DE UNA RED GPON PARA EL PARQUE INDUSTRIAL DE LA VIA A DAULE DE LA CIUDAD DE GUAYAQUIL. •. MIB. Base de información de gestión (Management Information Base). •. NT. Terminación de red (Network Termination). •. NSR. Sin información de estado (Non Status Reporting). •. OAM. Operaciones, administración y mantenimiento (Operations, Administration and Maintenance). •. OAN. Red de acceso óptico (Optical Access Network). •. ODF. Repartidor óptico (Optical Distribution Frame). •. ODN. Red de distribución óptica (Optical Distribution Network). •. OLT. Terminación de línea óptica (Optical Line Termination). •. OMCC. Canal de control y gestión de ONU (ONU Management and Control Channel). •. OMCI. Interfaz de control y gestión de ONU (ONU Management And Control interface). •. ONT. Terminación de red óptica (Optical Network Termination). •. ONU. Unidad de red óptica (Optical Network Unit). •. PLOAM. OAM de la capa física (Physical Layer OAM). •. PON. Red óptica pasiva (Passive Optical Network). •. POTS. Servicio telefónico ordinario (Plainold Telephone Service). •. RDSI. Red digital de servicios integrados. •. SNI. Interfaz de nodo de servicio (Service Node Interface). •. SR. Informe de estado (Status Reporting). •. TC. Convergencia de transmisión (Transmission Convergence). •. T-CONT. Contenedor de transmisión (Transmission Container). •. TDMA. Acceso múltiple por división en el tiempo (Time Division Multiple Access). •. UNI. Interfaz usuario-red (User Network interface). •. VCC. Conexión de canal virtual (Virtual Channel Connection). •. VPC. Conexión de trayecto virtual (Virtual Path Connection). •. VOD. Vídeo por demanda (video-on-demand). •. WDM. Multiplexación por división de longitud de onda (wavelength División Multiplexing). Antecedentes. 21.

(33) ANALISIS DE LA DEMANDA PARA LA IMPLEMENTACION DE UNA RED GPON PARA EL PARQUE INDUSTRIAL DE LA VIA A DAULE DE LA CIUDAD DE GUAYAQUIL. PLANTEAMIENTO DEL PROBLEMA En los últimos años, la demanda por mayor ancho de banda es tan alta que los canales de transmisión por trenzado de cobre no cubren estas necesidades, para esto es necesario un medio de mayor capacidad para los usuarios corporativos, se ofrece el servicio de datos, telefonía e internet por medio de red de cobre SDH; cuya red está diseñada para una distancia máxima de 2500 metros desde el nodo hasta el cliente, por lo que se puede brindar hasta 4096 kbps donde la velocidad que se contrate depende que tan cerca se encuentren el usuario desde la última caja de dispersión, esto también está sujeto a la capacidad del equipo terminal y de la disponibilidad técnica de tarjetas, puertos que se encuentren en el nodo y pares de rutas que este disponibles en la red secundaria. Estas velocidades actualmente no satisfacen los requerimientos de esta zona industrial en Guayaquil, por lo que se estudia las bondades que brinda red GPON, sus alcances técnicos referente a la seguridad de la información en el transporte, la distancia máxima que soporta la fibra óptica, la fortaleza de los equipos transceiver de fibra y el ancho de banda que ofrece versus la red SDH que actualmente opera en el sector industrial.. OBJETIVOS GENERALES Y ESPECÍFICOS DE LA INVESTIGACIÓN. OBJETIVO GENERAL Mediante un estudio de mercado tecnológico realizado en el sector conocido como Vía Daule, se implementará una red GPON, la misma que brindará servicios de telecomunicaciones a largas distancias con grandes velocidades, esta red cumplirá los requerimientos tecnológicos en cuanto a los procesos administrativos y de producción en las empresas del sector y consumidores masivos.. Antecedentes. 22.

(34) ANALISIS DE LA DEMANDA PARA LA IMPLEMENTACION DE UNA RED GPON PARA EL PARQUE INDUSTRIAL DE LA VIA A DAULE DE LA CIUDAD DE GUAYAQUIL. OBJETIVO ESPECÍFICOS •. Identificar nuevas tecnologías en el mercado.. •. Diseñar nuevos servicios de telecomunicaciones en beneficio de. los usuarios en producción. •. Optimizar los recursos técnicos que brinda la red Gpon.. HIPÓTESIS Conforme se desarrollan las nuevas tecnologías que ofrecen mayor ancho de banda a largas distancias orientadas a clientes corporativos que demandan altas velocidades, aumentan la expansión del mercado en las telecomunicaciones y en la exploración de futuras líneas de negocios técnicos que se podrá implementar a los clientes que lo requieran.. IDENTIFICACIÓN DE LAS VARIABLES DEPENDIENTES E INDEPENDIENTES VARIABLE INDEPENDIENTE: Nuevas tecnologías que ofrecen mayor ancho de banda a largas distancias. VARIABLE DEPENDIENTE: Clientes corporativos que demandan altas velocidades. Antecedentes. 23.

(35) ANALISIS DE LA DEMANDA PARA LA IMPLEMENTACION DE UNA RED GPON PARA EL PARQUE INDUSTRIAL DE LA VIA A DAULE DE LA CIUDAD DE GUAYAQUIL. CAPITULO 1 MARCO TEORICO 1. MARCO REGULATORIO En una infraestructura de acceso, ya sea por cobre ó fibra óptica, no se rigen restricciones, las restricciones se aplican a los servicios que en sí se proveen en ellas. Existen condiciones establecidas por el Consejo Nacional de Telecomunicaciones CONATEL, donde hace énfasis en los servicios que se ofrecen a los usuarios.. Referente al servicio de Internet, en la RESOLUCIÓN TEL-43113(CONATEL, Resolución TEL-431-13 CONATEL-2014, 2014), resuelve:. ARTÍCULO 3.- Se establece para aplicación nacional, la siguiente definición:. “Banda ancha: Ancho de banda entregado a un usuario mediante una velocidad de transmisión de bajada (proveedor hacia usuario) mínima efectiva igual o superior a 1024 Kbps, en conexión permanente que permita. el. suministro combinado de servicios de transmisión de voz, datos y videos de manera simultaneas”. En la LEY ESPECIAL DE TELECOMUNICACIONES reformada, podemos considerar los siguientes capítulos para nuestro análisis donde observaremos los derechos y obligaciones de los proveedores y usuarios.. En. el. Capítulo. I. podemos. considerar. las. DISPOSICIONES. FUNDAMENTALES que se aplican en los siguientes artículos:. Art. 6. Naturaleza del servicio.- Las telecomunicaciones constituyen un servicio de necesidad, utilidad y seguridad públicas y son de atribución privativa y de responsabilidad del Estado. En el caso de estar relacionadas con la Capítulo 1 – Marco Referencial. 24.

(36) ANALISIS DE LA DEMANDA PARA LA IMPLEMENTACION DE UNA RED GPON PARA EL PARQUE INDUSTRIAL DE LA VIA A DAULE DE LA CIUDAD DE GUAYAQUIL. defensa y seguridad nacionales, son de exclusiva responsabilidad de los Ministerios de Defensa Nacional y de Gobierno. (CONATEL, LEY ESPECIAL DE TELECOMUNICACION, 2014). Art. 7. Función básica.- El Estado está en libre atribución de dirigir, regular y controlar todas las actividades de telecomunicaciones.(CONATEL, LEY ESPECIAL DE TELECOMUNICACION, 2014). En el Capítulo III podemos observar que DEL PLAN DE DESARROLLO DE LAS TELECOMUNICACIONES, los siguientes artículos establecen un perfil de desarrollo a beneficios de la comunidad en general.. Art. 24.- Plan de desarrollo.- (Sustituido inc. 2 por el Art. 7 de la Ley 94, R.O. 770, 30-VIII-95).-. Tiene por finalidad de implementar un sistema de. telecomunicaciones, capaz de satisfacer las necesidades de desarrollo del país, para establecer sistemas de comunicaciones eficientes, económicas y seguras. Para obtener la autorización, las operadoras deben presentar un plan de inversiones a ser ejecutadas por la aprobación del Consejo Nacional de Telecomunicaciones (CONATEL, LEY ESPECIAL DE TELECOMUNICACION, 2014).. En presente Capítulo IV, se enfatiza los derechos y obligaciones DE LOS USUARIOS. Art. 25.- Derecho al servicio.- Todas las personas naturales o jurídicas, ecuatorianas o extranjeras, tienen el derecho a utilizar los servicios públicos de telecomunicaciones. condicionadas. a. las. normas. establecidas. en. los. reglamentos y al pago de las tasas y tarifas respectivas. (CONATEL, LEY ESPECIAL DE TELECOMUNICACION, 2014). Las empresas legalmente autorizadas establecerán los mecanismos necesarios para garantizar el ejercicio de los derechos de los usuarios.. Capítulo 1 – Marco Referencial. 25.

(37) ANALISIS DE LA DEMANDA PARA LA IMPLEMENTACION DE UNA RED GPON PARA EL PARQUE INDUSTRIAL DE LA VIA A DAULE DE LA CIUDAD DE GUAYAQUIL. Art. 26.- Prohibición de conceder exoneraciones.- (Reformado por el Art. 8 de la Ley 94, R.O. 770, 30-VIII-95).- Prohíbase conceder exoneraciones del pago de tasas y tarifas por el uso de los servicios públicos de telecomunicaciones o por el otorgamiento de concesiones o autorizaciones.. En los presupuestos de cada uno de los organismos y entidades del sector público, constarán obligatoriamente partidas destinadas al pago de los servicios. de. telecomunicaciones.(CONATEL,. LEY. ESPECIAL. DE. TELECOMUNICACION, 2014). Referente a los servicios de datos, se hace referencia al último REGLAMENTO. GENERAL. A. LA. LEY. ESPECIAL. DE. TELECOMUNICACIONES REFORMADA (Decreto No. 1790), donde enfatiza las conexiones e interconexión entre localidades.. DE LA INTERCONEXIÓN Y CONEXIÓN, en el Capítulo I, los Artículos 34 y Artículos 35, definen la conexión e interconexión de dos ó más redes públicas a través de una infraestructura física, donde trasmita la recepción ó emisión de enlaces entre sí. (CONATEL, REGLAMENTO GENERAL A LA LEY ESPECIAL DE TELECOMUNICACIONES REFORMADA, 2014). En el Capítulo II, el Artículo 39 señala que las conexiones deben efectuarse de manera eficiente de acuerdo a las condiciones técnicas, económicas contratado por el usuario. (CONATEL, REGLAMENTO GENERAL A LA LEY ESPECIAL DE TELECOMUNICACIONES REFORMADA, 2014). Capítulo 1 – Marco Referencial. 26.

(38) ANALISIS DE LA DEMANDA PARA LA IMPLEMENTACION DE UNA RED GPON PARA EL PARQUE INDUSTRIAL DE LA VIA A DAULE DE LA CIUDAD DE GUAYAQUIL. CAPITULO 2 ANALISIS DE LA SITUACION ACTUAL. 2.1 EL SECTOR DE ESTUDIO El sector conocido como La vía Daule está ubicado en la ciudad de Guayaquil, lo rodea por su parte periférica, este sector es conocido porque abarca gran número de empresas del sector industrial así mismo como Pymes, instituciones financieras, negocios, hoteles y domicilios (desde el Km 4.5 al km 13), el 50% de sus moradores se dedican al comercio informal, 25% son dependientes y el 25% restante son dueños de sus propios negocios.. La implementación de un nuevo servicio de calidad en este sector por parte de las operadoras, se basa principalmente en satisfacer las necesidades y preferencias de esta población. Entre los servicios de difícil acceso ya sea por tecnología (baja señal por lo inhóspito del sector), por sus costos y desconocimiento se encuentra el servicio de televisión pagada, telefonía, datos e internet (empresas de telecomunicaciones). Actualmente las empresas de telecomunicaciones no llegan con sus redes de acceso a varios sectores, debido a su ubicación geográfica. En los pocos sectores que llegan las redes de acceso son implementadas con cobre (SDH) como medio de transmisión, limitando su velocidad de transmisión y ancho de banda, estas implementaciones de redes de cobre a lo largo del tiempo no facilitan el crecimiento de ancho de banda para los usuarios de acuerdo a la demanda. La fibra óptica por medio de la tecnología GPON es una óptima solución al problema, la misma que abastecerá esta demanda, debido a la velocidad de transmisión a largas distancias y al gran ancho de banda.. Capítulo 2 – Análisis de la situación actual. 27.

(39) ANALISIS DE LA DEMANDA PARA LA IMPLEMENTACION DE UNA RED GPON PARA EL PARQUE INDUSTRIAL DE LA VIA A DAULE DE LA CIUDAD DE GUAYAQUIL. El presente análisis de la Vía Daule, comprende desde el sector de Mapasingue hasta Bastión Popular, donde hay aproximadamente 8.5 km de industrias y comerciales de diferentes tipos, donde su manufactura y procesos administrativos requieren de grandes velocidades. En que el ancho de banda es un punto muy importante y la asimetría que ofrezca. Donde la gama de ancho de banda para el servicio de internet, datos y telefonía son los más solicitados por ser hoy en día servicios de básicos y fundamentales en la operación de las industrias. Ilustración 5 Ubicación Geográfica de la Vía Daule- Ciudad de Guayaquil. Fuente: (Google Maps, 2015). Capítulo 2 – Análisis de la situación actual. 28.

(40) ANALISIS DE LA DEMANDA PARA LA IMPLEMENTACION DE UNA RED GPON PARA EL PARQUE INDUSTRIAL DE LA VIA A DAULE DE LA CIUDAD DE GUAYAQUIL Ilustración 6 Recorrido de Distancia Parque Industrial Vía a Daule - Ciudad de Guayaquil. Fuente: (Google Maps, 2015). La red SDH, es la red de cobre convencional que opera en la vía Daule, la misma que anteriormente fue una solución tecnológica referente al ancho de banda que en su momento los usuarios requería. Hoy en día la demanda por un mayor ancho de banda. ha superado la capacidad de transportar grandes. capacidades, por tal motivo las operadoras están en la necesidad de mejorar su backbone a un medio de transmisión que cumpla con el requerimiento de la demanda actual.. En la actualidad dentro del sector a incursionar se encuentran varias empresas de telecomunicaciones las cuales son CLARO, CNT y TVCABLE, estas ofrecen el mejor de sus servicios de acuerdo a la demanda de los diferentes exigencias de los usuarios que se encuentran en este sector, va desde calidad de atención de servicio al cliente, capacidad de respuesta en soporte técnico, soluciones inmediatas, promociones, ventas y post ventas.. Capítulo 2 – Análisis de la situación actual. 29.

(41) ANALISIS DE LA DEMANDA PARA LA IMPLEMENTACION DE UNA RED GPON PARA EL PARQUE INDUSTRIAL DE LA VIA A DAULE DE LA CIUDAD DE GUAYAQUIL. Las operadoras actualmente funcionan en el sector bajo una red de cobre; CLARO y TVCABLE presentan cajas de dispersiones muy distantes donde juega un papel muy importante las distancias y el ancho de banda, a diferencia de CNT, las cajas de dispersiones y nodos están distribuidas de manera estratégicas a lo largo del sector del estudio lo cual hace que la sectorización de sus clientes sea de manera estratégica para ofrecer un mejor ancho de banda, tomando en cuenta que la distribución del mercado entre estas tres empresas es de: Tabla 3 Porcentaje de clientes captados por las operadoras. Empresa Operadora. Porcentaje. Corporacion Nacional de Telecomunicaciones. 40%. TV- Cable. 35%. Claro. 25% Fuente: Autoría propia. La tecnología SDH, con el pasar de los tiempos y las demandas cada vez más exigentes de los usuarios por contar con un sistema de vanguardia a grandes velocidades debido a sus funciones operativas, esta tecnología se ha visto desplazada por no contar con equipos y plataformas tecnológicas que soporten un mayor ancho de banda a 4 megas, por lo que se ha visto en la necesidad de implementar la tecnología bajo la red fibra óptica, teniendo como consecuencia que la fibra óptica es un medio de transmisión segura donde puede viajar grandes velocidades a largas distancias.. Se ha considerado el estudio de la red de fibra óptica bajo la tecnología GPON, debido a sus características de seguridad en el envío de información, transporte a largas distancias, equipos terminales, diversificación de productos que se podrá brindar por un solo medio de transmisión, cual llenará las. Capítulo 2 – Análisis de la situación actual. 30.

(42) ANALISIS DE LA DEMANDA PARA LA IMPLEMENTACION DE UNA RED GPON PARA EL PARQUE INDUSTRIAL DE LA VIA A DAULE DE LA CIUDAD DE GUAYAQUIL. expectativas de todos los usuarios al contar con un sistema que mejorará la transmisión de datos de grandes velocidades a largas distancias. En el estudio del mercado que se realizó, se identificó distintos estratos socioeconómico dispuestos a cambiarse de tecnologías por un mejor servicio y velocidades de transmisión de acuerdo a sus necesidades ya implementadas, con el afán de ofrecer a sus respectivos clientes mejor calidad en sus productos. Para evitar la falta de interés a la nueva tecnología de los usuarios, se insistirá en resaltar las ventajas, costos/beneficios, garantías y seguridad. que. presta esta nueva tecnología al implementarla. Se prepararán trípticos informativos de las bondades de la red de fibra óptica; para esto se colocará en un sobre cerrado dirigido al usuario.Dentro del estudio realizado tenemos las siguientes empresas, las cuales se detallaran por sectores económicos:. Tabla 4 Tipo de clientes ubicados en el sector de Mapasingue Oeste MAPASINGUE OESTE. CANTIDAD. Empresas. 22. PYMES. 2. Negocios. 4. Oficinas. 0. Cyber. 1. Hoteles. 1. Domicilios. 0 TOTAL. 30. Fuente: Autoría Propia. Capítulo 2 – Análisis de la situación actual. 31.
