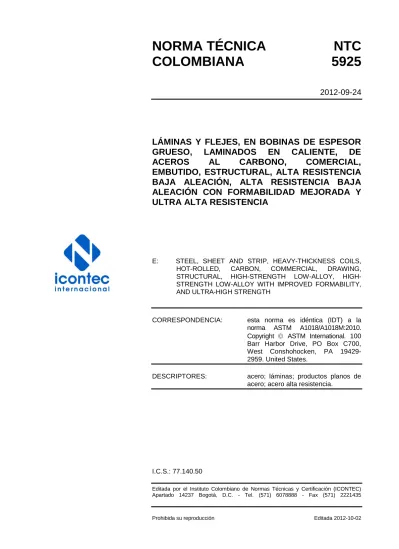

NORMA TÉCNICA
NTC
COLOMBIANA
5925
2012-09-24
LÁMINAS Y FLEJES, EN BOBINAS DE ESPESOR
GRUESO,
LAMINADOS
EN
CALIENTE,
DE
ACEROS
AL
CARBONO,
COMERCIAL,
EMBUTIDO, ESTRUCTURAL, ALTA RESISTENCIA
BAJA ALEACIÓN, ALTA RESISTENCIA BAJA
ALEACIÓN CON FORMABILIDAD MEJORADA Y
ULTRA ALTA RESISTENCIA
E: STEEL, SHEET AND STRIP, HEAVY-THICKNESS COILS, HOT-ROLLED, CARBON, COMMERCIAL, DRAWING, STRUCTURAL, HIGH-STRENGTH LOW-ALLOY, HIGH-STRENGTH LOW-ALLOY WITH IMPROVED FORMABILITY, AND ULTRA-HIGH STRENGTH
CORRESPONDENCIA: esta norma es idéntica (IDT) a la norma ASTM A1018/A1018M:2010. Copyright ASTM International. 100 Barr Harbor Drive, PO Box C700, West Conshohocken, PA 19429-2959. United States.
DESCRIPTORES: acero; láminas; productos planos de acero; acero alta resistencia.
I.C.S.: 77.140.50
Editada por el Instituto Colombiano de Normas Técnicas y Certificación (ICONTEC) Apartado 14237 Bogotá, D.C. - Tel. (571) 6078888 - Fax (571) 2221435
PRÓLOGO
El Instituto Colombiano de Normas Técnicas y Certificación, ICONTEC, es el organismo nacional de normalización, según el Decreto 2269 de 1993.
ICONTEC es una entidad de carácter privado, sin ánimo de lucro, cuya Misión es fundamental para brindar soporte y desarrollo al productor y protección al consumidor. Colabora con el sector gubernamental y apoya al sector privado del país, para lograr ventajas competitivas en los mercados interno y externo.
La representación de todos los sectores involucrados en el proceso de Normalización Técnica está garantizada por los Comités Técnicos y el período de Consulta Pública, este último caracterizado por la participación del público en general.
La NTC 5925 fue ratificada por el Consejo Directivo de 2012-09-24.
Esta norma está sujeta a ser actualizada permanentemente con el objeto de que responda en todo momento a las necesidades y exigencias actuales.
A continuación se relacionan las empresas que colaboraron en el estudio de esta norma a través de su participación en el Comité Técnico 106 Productos laminados.
ACERAL
ACERÍAS PAZ DEL RÍO ACESCO
ANDI CÁMARA FEDEMETAL
CONSORCIO METALÚRGICO NACIONAL CORPACERO DIACO FAJOBE FANALCA HB SADELEC POLYUPROTEC SIDENAL TERNIUM
Además de las anteriores, en Consulta Pública el Proyecto se puso a consideración de las siguientes empresas:
ACERO 50
AMERICANA DE COLCHONES
ASOCIACIÓN COLOMBIANA DE
INGENIERÍA SÍSMICA, -AIS-
ASOCIACIÓN COLOMBIANA DE
INGENIEROS, -ACIEM- CENTRO ACEROS S.A.
COLCHONES DORMILUNA LTDA. COLCHONES EL DORADO COLCHONES SPRING
COMPAÑIA GENERAL DE ACEROS ELEMENTOS ESTRUCTURALES LTDA. EMPRESAS PÚBLICAS DE MEDELLÍN ENGICAST LTDA.
ESCUELA COLOMBIANA DE INGENIERÍA ESTRUCTURAS CENO DE ANTIOQUIA S.A.
FABRICACIONES ELECTROMECÁNICAS FEM FEDERACIÓN NACIONAL DE COMERCIANTES -FENALCO- FERRASA S.A. FERRETUBOS S.A. FIJATEC S.A.
GRAPAS Y PUNTILLAS EL CABALLO LTDA. INDUSTRIA AMERICANA DE COLCHONES LTDA. I-NDUAMERCOL LTDA.-
INDUSTRIAS CENO
INDUSTRIAS FANTASIA S.A. LAMINADOS ANDINOS LAMINADOS Y DERIVACIÓN MAECO
MINISTERIO COMERCIO, INDUSTRIA Y TURISMO
MULTIHERRAJES
PRODUCTORA DE ALAMBRES
COLOMBIANOS S.A. PROALCO
SERVICIO NACIONAL DE APRENDIZAJE, -SENA-
SIDERURGICA DE CALDAS SIDERÚRGICA DEL NORTE
SIDERÚRGICA DEL PACIFICO S.A.
-SIDELPA-
SIDERÚRGICA DEL TURBIO DE
COLOMBIA LTDA.
SOCIEDAD COLOMBIANA DE INGENIEROS
SUPERINTENDENCIA DE INDUSTRIA Y COMERCIO SUPERINTENDENCIA DE SERVICIOS PÚBLICOS UNIVERSDAD LIBRE UNIVERSIDAD AUTÓNOMA DE BUCARAMANGA
UNIVERSIDAD AUTÓNOMA DE COLOMBIA UNIVERSIDAD AUTÓNOMA DE OCCIDENTE UNIVERSIDAD DE LOS ANDES
UNIVERSIDAD DEL VALLE UNIVERSIDAD NACIONAL
UNIVERSIDAD TECNOLÓGICA DE PEREIRA
ICONTEC cuenta con un Centro de Información que pone a disposición de los interesados normas internacionales, regionales y nacionales y otros documentos relacionados.
NORMA TÉCNICA COLOMBIANA
NTC 5925
RESUMEN
CONTENIDO Página 1. OBJETO ... 1 2. REFERENCIAS NORMATIVAS ... 2 3. TERMINOLOGÍA ... 3 3.1 DEFINICIONES ... 33.2 DEFINICIONES DE TÉRMINOS ESPECÍFICOS DE ESTA NORMA ... 3
4. REQUISITOS GENERALES PARA LA ENTREGA ... 3
5. CLASIFICACIÓN ... 3
6. INFORMACIÓN PARA ÓRDENES DE COMPRA ... 5
7. COMPOSICIÓN QUÍMICA ... 6
8. PROPIEDADES MECÁNICAS ... 11
8.2 PROPIEDADES DE TRACCIÓN ... 11
8.3 LOCACIÓN Y ORIENTACIÓN DE LA PROBETA PARA EL ENSAYO DE TRACCIÓN ... 11
8.4 ENSAYOS DE TRACCIÓN ... 11
9. FABRICACIÓN, ACABADO Y APARIENCIA ... 13
9.1 BORDES ... 13
9.2 ACEITADO ... 13
NORMA TÉCNICA COLOMBIANA
NTC 5925
RESUMEN
Página
10. REENSAYOS Y DISPOSICIÓN DE MATERIAL NO CONFORME ... 13
11. CERTIFICACIÓN ... 14 12. DESCRIPTORES ... 14 DOCUMENTO DE REFERENCIA ... 17 REQUISITOS SUPLEMENTARIOS ... 15 APENDICE (Informativo) ... 16 TABLAS Tabla 1. Requisitos químicos: Cu, Ni y Mo para acero comercial, acero estructural, acero de alta resistencia y baja aleación y aceros de alta resistencia baja aleación con formabilidad mejorada... 4
Tabla 2. Requisitos químicos Aceros comerciales y para embutido % Análisis de colada, Máximo del elemento a menos que se indique de otra forma ... 7
Tabla 3. Requisitos químicos Acero estructural, acero de alta Resistencia baja aleación, y acero de alta resistencia baja aleación con formabilidad mejorada % Análisis de colada, Máximo del elemento a menos que se indique de otra forma ... 8
Tabla 4. Requisitos químicos. Aceros de ultra alta resistencia % Análisis de colada, Máximo del elemento a menos que se indique de otra forma ... 10
Tabla 5. Requisitos de propiedades mecánicas para bobinas laminadas en caliente de espesor grueso. Designaciones SS, HSLAS, HSLAS-F y UHSS ... 12
NORMA TÉCNICA COLOMBIANA
NTC 5925
RESUMEN
1 de 17
LÁMINAS Y FLEJES, EN BOBINAS DE ESPESOR GRUESO, LAMINADOS EN CALIENTE, DE ACEROS AL CARBONO,
COMERCIAL, EMBUTIDO, ESTRUCTURAL, ALTA RESISTENCIA BAJA ALEACIÓN, ALTA RESISTENCIA BAJA ALEACIÓN
CON FORMABILIDAD MEJORADA Y ULTRA ALTA RESISTENCIA
1. OBJETO
1.1 Esta norma cubre los productos planos laminados en caliente de aceros, en rollos de espesores mayores a los cubiertos por la NTC 6.
1.2 Los productos están disponibles en seis designaciones: acero comercial, acero para embutido, acero estructural, acero de alta resistencia baja aleación, acero de alta resistencia baja aleación con formabilidad mejorada y acero de ultra alta resistencia.
1.3 Este material esta solo disponible en rollos (bobinas) como se describe a continuación:
Producto Limites de tamaño (solamente para bobinas)
Ancho mm (pulgadas) Espesor mm (pulgadas)
Fleje Mayor a 200 mm hasta 300 mm inclusive (mayor a 8 hasta 12 pulgadas inclusive)
Desde 6 mm hasta 25 mm inclusive
(Desde 0,23 pulgadas hasta 1,0 pulgadas inclusive) lámina Mayor a 300 mm (mayor a 12 pulgadas) Desde 6 mm hasta 25 mm inclusive
(Desde 0,23 pulgadas hasta 1,0 pulgadas inclusive)
NOTA 1 Los cambios en los límites de ancho con respecto a la NTC 5 (ASTM A635/A635M-6a) corresponden a un cambio en la dirección de ensayo de resistencia a la tracción para material desde 0,18 in (4,5 mm) hasta 0,230 in excluido (6,00 mm excluido) en anchos sobre 48 in (1200 mm) de forma que el material está ahora cubierto por la NTC 7 (ASTM A568/A568-06a). Se recomienda al comprador discutir este cambio con el proveedor.
1.4 La lámina o fleje en rollos de tamaños descritos en el numeral 1.3 están cubiertos por esta especificación solo con las siguientes disposiciones:
1.4.1 El material debe ser alimentado directamente desde bobinas a una prensa punzonadora, o a un proceso de embutido o de formado, formadora de tubos, tren de laminación, o cizallado o cortado en secciones para su posterior embutido o formado.
1.4.2 El material no debe ser convertido en planchas (chapas) de acero para uso estructural o para recipientes a presión, a menos que se pruebe en completa concordancia con las secciones apropiadas de la NTC 4537 (ASTM A6/A6M) (planchas provistas desde rollos) o ASTM A20/A20M (planchas producidas a partir de rollos). Las planchas convertidas a partir de rollos ya no son objeto de la presente norma, ya que este material es ahora una plancha, se deben aplicar los requisitos de la especificación apropiada de la plancha, excepto en el caso donde hay un conflicto entre los requisitos de la especificación de la plancha y esta norma. En ese caso se debe aplicar la especificación con los límites más restrictivos.
NORMA TÉCNICA COLOMBIANA
NTC 5925
RESUMEN
2
1.4.3 Las tolerancias dimensionales de la NTC 5 (ASTM A635/A635M) son aplicables para el material producido con esta norma.
1.4.4 No todas las resistencias están disponibles en todos los espesores. El comprador debería consultar al productor sobre las limitaciones de tamaño apropiadas.
1.5 Los valores indicados en unidades de pulgada-libra o unidades del SI son consideradas de forma independiente para efectos de la norma. Dentro del texto, las unidades pulgada-libra se presentan entre paréntesis. Los valores indicados para cada uno de los sistemas no son equivalentes exactos, por consiguiente, cada sistema debe ser usado independientemente del otro. La combinación de valores a partir de los dos sistemas puede ocasionar no conformidad con la norma.
2. REFERENCIAS NORMATIVAS
Las siguientes normas contienen disposiciones que, mediante la referencia dentro de este texto, constituyen disposiciones de esta norma. En el momento de la publicación eran válidas las ediciones indicadas. Todas las normas están sujetas a actualización; los participantes, mediante acuerdos basados en esta norma, deben investigar la posibilidad de aplicar la última versión de las normas mencionadas a continuación.
NTC 5, Requisitos generales para laminas y flejes en rollos de espesor grueso, laminados en caliente, de aceros al carbono, estructurales, alta resistencia baja aleación y alta resistencia baja aleación con capacidad de conformado (ASTM A635/A635M)
NTC 6, Productos planos laminados en caliente de aceros, al carbono, estructurales, alta resistencia baja aleación y alta resistencia baja aleación con capacidad de deformado (estampado) mejorada y ultra alta resistencia (ASTM A1011/A1011M)
NTC 7, Siderurgia. Requisitos generales para láminas de acero al Carbono y de alta resistencia baja aleación laminado en caliente y en Frío. (ASTM A568/A568M)
NTC 1985, Aceros de calidad estructural de alta resistencia baja aleación al niobio (columbio) - vanadio (ASTM A572/A572M).
NTC 3353, Siderurgia. Definiciones y métodos para los ensayos mecánicos de productos de acero (ASTM A370).
NTC 4537, Requisitos generales para barras, chapas, perfiles y tablestacos de acero laminado de calidad estructural (ASTM A6/A6M).
NTC 5078, Terminología concerniente al acero, acero inoxidable, aleaciones relacionadas, y ferroaleaciones (ASTM A941).
NTC 5192, Métodos de ensayo. Prácticas y terminologías para análisis químico de productos de acero (ASTM A751/A751M).
ASTM A20/A20M, Specification for General Requirements for Steel Plates for Pressure Vessels. ASTM E29, Practice for Using Significant Digits in Test Data to Determine Conformance with
Specifications.
NORMA TÉCNICA COLOMBIANA
NTC 5925
RESUMEN
3 3. TERMINOLOGÍA
3.1 DEFINICIONES
Para las definiciones de otros términos usados en esta norma se debe utilizar la terminología de la NTC 5078.
3.2 DEFINICIONES DE TÉRMINOS ESPECÍFICOS DE ESTA NORMA
3.2.1 Control de inclusiones. Proceso de reducción de la fracción volumétrica de inclusiones o modificación de la forma de las inclusiones para mejorar la conformabilidad, soldabilidad y maquinabilidad.
3.2.1.1 Discusión. Las inclusiones, en especial aquellas alargadas durante el proceso de laminación, crean las condiciones para iniciar y/o propagar grietas cuando el material es estirado o doblado durante la fabricación de una parte. Los efectos adversos de las inclusiones son minimizados por reducción del contenido de inclusiones en el acero y/o alterando la forma de las inclusiones a través del uso de las adiciones durante el proceso de fabricación de acero que cambia la forma alargada de las inclusiones a una forma con inclusiones globulares bien dispersas, pequeñas y menos perjudicial.
NORMA TÉCNICA COLOMBIANA
NTC 5925
RESUMEN
4
