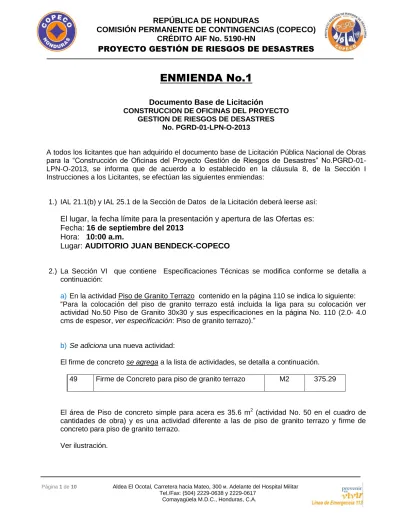

REPÚBLICA DE HONDURAS COMISIÓN PERMANENTE DE CONTINGENCIAS (COPECO) CRÉDITO AIF No HN PROYECTO GESTIÓN DE RIESGOS DE DESASTRES. ENMIENDA No.

(1)

ENMIENDA No.1

Documento Base de Licitación

CONSTRUCCION DE OFICINAS DEL PROYECTO GESTION DE RIESGOS DE DESASTRES

No. PGRD-01-LPN-O-2013

A todos los licitantes que han adquirido el documento base de Licitación Pública Nacional de Obras para la “Construcción de Oficinas del Proyecto Gestión de Riesgos de Desastres” No.PGRD-01-LPN-O-2013, se informa que de acuerdo a lo establecido en la cláusula 8, de la Sección I Instrucciones a los Licitantes, se efectúan las siguientes enmiendas:

1.) IAL 21.1(b) y IAL 25.1 de la Sección de Datos de la Licitación deberá leerse así:

El lugar, la fecha límite para la presentación y apertura de las Ofertas es:

Fecha:

16 de septiembre del 2013

Hora:

10:00 a.m.

Lugar:

AUDITORIO JUAN BENDECK-COPECO

2.) La Sección VI que contiene Especificaciones Técnicas se modifica conforme se detalla a continuación:

a) En la actividad Piso de Granito Terrazo contenido en la página 110 se indica lo siguiente: “Para la colocación del piso de granito terrazo está incluida la liga para su colocación ver actividad No.50 Piso de Granito 30x30 y sus especificaciones en la página No. 110 (2.0- 4.0 cms de espesor, ver especificación: Piso de granito terrazo).”

b) Se adiciona una nueva actividad:

El firme de concreto se agrega a la lista de actividades, se detalla a continuación.

49 Firme de Concreto para piso de granito terrazo M2 375.29

El área de Piso de concreto simple para acera es 35.6 m2 (actividad No. 50 en el cuadro de cantidades de obra) y es una actividad diferente a las de piso de granito terrazo y firme de concreto para piso de granito terrazo.

(2)

La especificación del Firme de Concreto para piso de granito terrazo quedará de la siguiente manera:

FIRME DE CONCRETO REFORZADO e=8 CM. #2 @ 30 CM. En A.S. DESCRIPCION DE LA ACTIVIDAD A REALIZAR:

Este trabajo consistirá en la construcción de un firme de Concreto reforzado de 8 cms con proporción 1:2:2 y armado con varilla No. 2 a/c 30 CMS en ambos sentidos para 3,000 PSI.- Para autorizar el fundido de firme la capa de material selecto deberá estar debidamente compactado y el Supervisor deberá verificar los niveles de firme de acuerdo a lo establecido en planos. El concreto debe fabricarse sobre una superficie impermeable y limpia, haciéndose la mezcla en seco hasta lograr un aspecto uniforme, agregando después el agua en pequeñas cantidades hasta obtener un producto homogéneo y cuidando que durante la operación no se mezcle tierra ni impureza alguna, deberá tener la humedad estipulada en la proporción propuesta, que permita una consistencia plástica y trabajable a fin de llenar la sección excavada sin dejar cavidades interiores. Todo el hormigón será colocado en horas del día. Previo a la colocación del hormigón el área se dividirá en pastillas según medidas especificadas en los planos. Los métodos de colocación y compactación del hormigón serán tales como para obtener una masa uniforme y densa, evitando la segregación de materiales y el desplazamiento de la armadura, cuidando además que la fundición se haga en forma intercalada (tipo damero) El hormigón será colocado dentro de los 30 minutos siguientes de su mezclado. Se mantendrá continuamente húmeda la superficie del concreto durante los siete (7) días posteriores al vaciado. El acabado final será un codaleado con pasta cemento-agua, aplicado una hora después de fundido el firme. El acero de refuerzo se limpiará de toda suciedad y óxido no adherente. Las varillas se doblarán en frío, ajustándolas a los planos sin errores mayores de (1 cm.). Las varillas serán fijadas entre sí con alambre de amarre de modo que no puedan desplazarse durante el fundido y que el concreto pueda envolverlas completamente dejando el recubrimiento indicado en planos. En ningún caso el traslape será menor de 30 CMS por

(3)

barra. El firme de concreto reforzado de 8 CMS deberán ser construido según las líneas y secciones transversales indicados en los planos.

CONSIDERACIONES DEL CÁLCULO DEL ANALISIS DE COSTO:

La proporción de concreto a utilizar será de 1:2:2 considerando por cada m3 un promedio de: 9.835 bolsas de cemento, 0.552 M3 de arena y grava y 0.239 m3 de agua incluyendo un 25% adicional para el curado del concreto durante el proceso de fraguado del cemento. Se considera un desperdicio en el acero del 7% del rendimiento calculado de acuerdo a planos. El acero longitudinal y transversal se unirá con alambre de amarre de por lo menos 20 cms de largo. Se considera el uso de madera para encofrado en esta actividad. No se considera el uso de equipo de mezclado y vibrado, la actividad se hará con mano de obra de tal forma que se obtenga una mezcla consistente sin segregaciones del agregado y/o aplicación excesiva de agua.

CRITERIOS DE MEDICION Y PAGO

MEDICION: La cantidad a pagarse por firme de concreto reforzado será el número de metros cuadrados medidos en la obra, de trabajos ordenados, ejecutados y aceptados por el supervisor de obra.

PAGO: Estos precios y pagos constituirán la compensación total por suministro de materiales, mezclado, transporte, colocación, acabado y curado de firme así como por mano de obra, equipo, herramientas, materiales y operaciones conexas en la ejecución de los trabajos descritos en esta especificación.

c) Tipo de piso de granito:

Las dimensiones del piso de granito terrazo serán 0.3x0.3 m, el color será Blanco Ostra. La especificación contenida en la página 110 se enmienda solamente incluyendo el color del piso a colocar y se deberá leer de la siguiente manera:

Piso de granito terrazo

Este trabajo consistirá en la colocación de piezas de 30 x 30 de piso de granito, color blanco ostra. Para autorizar la colocación del piso, el Supervisor deberá verificar los niveles de acuerdo a lo establecido en planos.- Para pegar las piezas de ladrillo granito al piso se usará mortero arena/cemento en proporción 1:4, en capas de espesor variable entre 2.0 y 4.0 cm, teniendo la precaución de humedecer las superficies de contacto y tener inmersas en agua a las baldosas cuando menos por 5 horas antes de su colocación. Se instalaran primero una línea maestra que guiará la colocación de toda el área, manteniendo alineaciones en las piezas. Los ajustes en los bordes, aristas e intersecciones se ejecutaran con piezas cortadas, pulidas y limadas. El mortero deberá mezclarse en bateas especiales, preferiblemente de madera, para que se consiga una mezcla homogénea y libre de impurezas. El mortero será colocado dentro de los 30 minutos siguientes de su mezclado y en ningún caso se debe permitir que el mortero seco se mezcle nuevamente y sea utilizado en la obra. Se mantendrán alineaciones totalmente rectas, separadas por clavos cuyo espesor de liga será aprobado por el supervisor y luego se fraguarán las juntas con pasta de cemento gris.

(4)

El piso de ladrillo granito se pegará utilizando mortero de cemento-arena de dosificación 1:4 considerando para cada m3 un promedio de 8.341 bolsas de cemento, 1.179 m3 de arena, 0.304 m3 de agua.- Se considera clavos para la separación de liga y cemento gris para realizar el fraguado. Desperdicio en el ladrillo cemento es del 10% ocasionado por cortes y piezas a fabricar.

CRITERIOS DE MEDICION Y PAGO: La cantidad a pagarse por piso de ladrillo granito será el número de metros cuadrados medidos en la obra, de trabajos ordenados, ejecutados y aceptados por el supervisor de obra. Estos precios y pagos constituirán la compensación total por suministro de materiales, transporte, colocación y acabado del piso de ladrillo cemento así como por mano de obra, equipo, herramientas, materiales y operaciones conexas en la ejecución de los trabajos descritos en toda esta especificación.

d) La actividad No. 86 contempla el Suministro e Instalación de la Acometida Eléctrica y todos sus materiales, accesorios y mano de obra.

Se enmienda la actividad No. 86 de la página 127 ya que se extiende la longitud la deberá leer así:

“Acometida Eléctrica

La actividad consiste en la suministro, instalación de la acometida eléctrica consistente en 1 conectores de presión y 1 conectores de compresión, 2 cables 2/0, 1 cable 1/0, y con tubería EMT de 2", no se permitirán empalmes en los cables.

Se considera los materiales y mano de obra necesarios, para la ejecución de esta actividad, en longitud de 40.00 mts.

CRITERIOS DE MEDICION Y PAGO: Se medirá por unidad. La cantidad a pagarse será el número de unidades, de trabajos ordenados, ejecutados y aceptados por el supervisor de obra. Se pagará al precio del contrato estipulado en el ítem correspondiente, dichos precios y pagos constituirán la compensación total por suministro de materiales, transporte, colocación, así como por mano de obra, equipo, herramientas, materiales y operaciones conexas en la ejecución de los trabajos descritos en toda la especificación.”

e) Se corrige la unidad de media y número de actividad de: Suministros e Instalación de Balcones y Limpieza Final de áreas anteriores y exteriores y se deberá leer en el Listado de cantidades de obra de la siguiente manera:

65 Suministro e Instalación de Balcones M2 32.05

66 Limpieza Final de áreas interiores y exteriores M2 670.78

f) En la actividad de Botado de Material se corrige la distancia del botado de material, la cual será de una distancia de aproximadamente de 700 mts del lugar de corte.

La actividad No.5 “Acarreo y botado de material de desperdicio” se corrige la cantidad de obra y se deberá leer en el Listado de cantidades de obra de la siguiente manera:

(5)

g) Las especificaciones de Limpieza Inicial y Remoción de capa vegetal contenidas en la página 73 se corrige la cantidad del acarreo de 20mts., a 700 mts., y se deberá leer de la siguiente manera:

Limpieza Inicial

Este trabajo consistirá en el chapeo y limpieza en terrenos donde se construirán edificaciones con un acarreo de 700 mts de distancia .Se procederá a cortar y/ó desraizar, hasta una profundidad de 10 cms, cualquier vegetación ó tipo de maleza, comprendida dentro de las áreas de construcción.

No requiere mano de Obra Calificada (Peón 0.017 JDR) y Herramienta menor 10 %Se considera el chapeo y limpieza de vegetación en forma manual con herramientas rudimentarias como machete, azadón y rastrillo.

MEDICION: La cantidad a pagarse por Chapeo y Limpieza para Edificaciones Incluye acarreo de 700 mts, será el número de metros. Cuadrados medidos en la obra, de trabajos ordenados, ejecutados y aceptados por el supervisor de obra. PAGO: Estos precios y pagos constituirán la compensación total por mano de obra, equipo, herramientas y operaciones conexas en la ejecución de los trabajos descritos en esta especificación.

Remoción de capa vegetal

Este trabajo consistirá en la remoción de capa vegetal. Por medio de la utilización de mano de obra no calificada (peón) y herramienta menor se eliminará todo el material orgánico de hasta 20 cms de espesor de un terreno a efecto de que los elementos de concreto, pisos y otros, no pierdan sus resistencias efectivas de trabajo. Se incluye el acarreo del material de desperdicio a 700 metros de distancia.

La ejecución de esta actividad deberá satisfacer ciertas consideraciones como ser: El contratista deberá limpiar completamente el sitio de la obra de aquellos desperdicios producto de esta actividad a una distancia de 700 mts. Requiere mano de obra no calificada (peón 0. 4JDR) y herramienta menor 10 %.

MEDICION: La cantidad a pagarse por Remoción de Capa Vegetal será el número de metros cúbicos medidos en la obra, de trabajos ordenados, ejecutados y aceptados por el supervisor de obra. PAGO: Estos precios y pagos constituirán la compensación total por suministro de mano de obra, equipo, herramientas y operaciones conexas en la ejecución de los trabajos descritos en esta especificación.

h) Se incluye en la actividad de la base para contador contenida en la página No.129, el amperaje de la base del contador y se deberá leer así:

“Base para contador

La actividad consiste en el suministro, instalación y fijación de la base de contador de 200 amperios, con su respectiva varilla de 6´de cobre.

CONSIDERACIONES DEL CÁLCULO DEL ANÁLISIS DE COSTO: Se considera los materiales y mano de obra necesarios, para la ejecución de esta actividad.

(6)

CRITERIOS DE MEDICIÓN Y PAGO: Se medirá por unidad. La cantidad a pagarse será el número de unidades, de trabajos ordenados, ejecutados y aceptados por el supervisor de obra. Se pagará al precio del contrato estipulado en el ítem correspondiente, dichos precios y pagos constituirán la compensación total por suministro de materiales, transporte, colocación, así como por mano de obra, equipo, herramientas, materiales y operaciones conexas en la ejecución de los trabajos descritos en toda la especificación.”

i) Se corrige las dimensiones de las vigas para soportar los tanques que aparecen con una longitud de V1=4.65 m, V2=3.70 m, V3=4.65 m, V4=3.7 m, y se modifican estas actividades en la lista de cantidades de obra y se deberán leer de la siguiente manera:

34 Viga V1 0.25 X 0.30m, Sup 2#6, Inf 2#6, #3@15 cms ML 9.3

j) Se modifica la especificación de Gradas de concreto huella=0.3 cms., Contrahuella=17.5 cms., por faltarle las zapatas y se deberá leer así:

Gradas de concreto huella=0.3 cms., Contrahuella=17.5 cms.

Gradas de concreto ancho de 0.9 a 1.0 m, huellas de 30 cm, contrahuellas de 17.5cm, refuerzo transversal #4 @ 0.30m + #4 @ 0.20 m longitudinal y se considera el encofrado, y la zapata de cimentación 0.40, e=0.20, 3 Nº4, Nº 4 @ 15 cms, La proporción de concreto a utilizar será de 1:2:2 considerando por cada m3 un promedio de: 9.835 bolsas de cemento, 0.552 M3 de arena y grava y 0.239 m3 de agua incluyendo un 25% adicional para el curado del concreto durante el proceso de fraguado del cemento. Se considera un desperdicio en el acero del 7% del rendimiento calculado de acuerdo a planos. El acero longitudinal y transversal se unirá con alambre de amarre de por lo menos 20 cms de largo.

CONSIDERACIONES DEL CÁLCULO DEL ANÁLISIS DE COSTO: Se considera un concreto de 1:2:2, encofrado con madera con un máximo de 3 usos.

CRITERIOS DE MEDICIÓN Y PAGO: Se pagara por metro Cuadrado de grada terminada recibida y aprobada por el supervisor.

k) Las actividades

81, 82, 83,84

en el Listado de cantidades de obra se cambia la unidad de medida, ya que las cantidades de obra aparecen como Unidad y son ML y se deberán leer de la siguiente forma:

81 Circuito Iluminación 20 AMP, poliducto M.L 316.45

82 Circuito Fuerza hasta 20 AMP, poliducto M.L 163.65

(7)

ANEXO

CUADRO DE CANTIDADES DE OBRA CON LAS MODIFICACIONES A LA FECHA DE 02 DE SEPTIEMBRE DEL 2013

(8)

No. ACTIVIDAD UNIDAD CANTIDAD PRECIO UNITARIO TOTAL Preliminares

1 Remocion de capa vegetal M3 94.00

2 Limpieza y escombreo inicial M2 670.78 3 Trazado y marcado con Nivel ML 293.8 4 Excavación material tipo III, Roca suelta M3 73.97

5 Acarreo y botado de material de desperdicio M3 305.56

6 Relleno y Compactación de Material Selecto (inc. Acarreo) M3 78.49

Estructura

7 Zapata Aislada K1 0.5 x 0.5 x 0.15, 4#3 @13 Unidad 27 8 Zapata Aislada K2 0.7 x 0.7 x 0.20, 4#4 @19 Unidad 25 9 Zapata Aislada K3 0.8 x 0.8 x 0.20, 5#4 @17 Unidad 12 10 Zapara aislada C1 1.05 x 1.05 x 0.35 #4@15 a.s. Unidad 4 11 Zapata aislada C2 0.80 x 0.80 x 0.15 #3@15 a.s. Unidad 3 12 Viga tensora V1 0.15 x 0.20, 4#3, #2@15 ML 25.07 13 Viga tensora V2 0.15 x 0.20, 4#4, #2@15 ML 38.58 14 Viga tensora V3 0.15 x 0.25, 4#3, #2@15 ML 12.41 15 Viga tensora V4 0.15 x 0.25, 4#4, #2@15 ML 90.77 16 Viga tensora V5 0.15 X 0.30, 2#3 y 4#4, #2@15 ML 61 17 Viga tensora V6 0.15 X 0.30, 2#3 y 5#4, #2@15 ML 4 18 Solera 0.15 x 0.15 4#3, #2 @15 ML 188.21 19 Solera 0.20 x 0.20 4#3, #2 @15 ML 46.2 20 Solera Intermedia 0.15 x 0.15 4#3, #2 @12 cms ML 217.8 21 Solera de remate 0.15 x 0.15, 4#3, #2@20 cms ML 219.89 22 Castillo K1 0.15 x 0.15 m, 4#3, #2 @12 cms ML 13.5 23 Castillo K2 0.15 x 0.15m, 4#4, #2 @12 cms ML 25.00 24 Castillo K3 0.20 x 0.20m, 4#4, #2 @12 cms ML 18.00 25 Castillo KA 0.15 x 0.15m, 4#3, #2 @15cms ML 194.38 26 Castillo KBy, KCx y KCy 0.15 x 0.15 m, 4#4 y 2#3, #2@15 cms ML 102.82 27 Castillo KBx 0.15 x 0.15 m, 6#3, #2 @15cms ML 17.14 28 Columna C1 0.35 x 0.35m, 8#8, N#3 @20 cms ML 12.00 29 Columna C2 0.30 x 0.30 8#4, #2 @20 ML 8.13 30 Muro de bloque Reforzado H= 0.50m 2#3 por bloque, 2#2 por

hilada M2 14.00

31 Muro de bloque Reforzado H= 1.0m 3#3 por bloque, 2#2 por

hilada M2 34.65

32 Batiente 0.10 x 0.15 2#3, #2 @15 cms ML 61.80 33 Cargador 0.10 x 0.15 2#3, #2 @15 cms ML 34.50

34 Viga V1 0.25 X 0.30m, Sup 2#6, Inf 2#6, #3@15 cms ML 9.3 35 Viga V2 0.25 X 0.30m, Sup 2#6, Inf 2#6, #3@13 cms ML 7.4 36 Viga V3 0.25 X 0.40m, Sup 2#6, Inf 5#6, #3@20 cms ML 9.3 37 Viga V4 0.25 X 0.40m, Sup 2#6, Inf 3#6, #3@13 cms ML 7.4

38 Losa de tanque M2 23.54 39 Gradas M2 4.428 40 Estructura y Cubierta de Techo M2 549.2 41 Suministro e Instalacion de Cumbrera ML 33 42 Joist 1 ML 59.1

43 Joist 2 ML 29

44 Pared de Bloque de 15cm M2 808.21

Construcción de Oficinas del Proyecto Gestión de Riesgo de Desastres en las Instalaciones de COPECO Central

(9)

No. ACTIVIDAD UNIDAD CANTIDAD PRECIO UNITARIO TOTAL

Acabados

45 Repello y Pulido de Paredes M2 1636.67 46 Ceramica para paredes de baños H= 1.50m M2 30.3 47 Tallado de elementos de concreto ML 217.43 48 Cielo Falso M2 343.19

49 Firme de Concreto para piso de granito terrazo M2 375.29

50 Piso de granito terrazo 30x30 M2 375.29 51 Piso de concreto simple para acera M2 35.6 52 Moldura para piso ML 289.66 53 Pintura Acrílica ML 1646.42 54 Pintura anticorrosiva para aleros de techo ML 161.82 55 Suministro e Instalacion de Puerta de Aluminio y vidrio P1 Unidad 1 56 Suministro e Instalacion de Puerta de Aluminio y vidrio P2 Unidad 6 57 Suministro e Instalacion de Puerta Americana ancho 80 cms P3 Unidad 4 58 Suministro e Instalacion de Puerta Americana ancho 90 cms P4 Unidad 5 59 Suministro e Instalacion de Puerta de Americana Metalica P5 Unidad 2 60 Suministro e Instalacion de Ventana de Aluminio y Vidrio V1 Unidad 15 61 Suministro e Instalacion de Ventana de Aluminio y Vidrio V2 Unidad 2 62 Suministro e Instalacion de Ventana de Aluminio y Vidrio V3 Unidad 6 63 Suministro e Instalacion de Ventana de Aluminio y Vidrio V4 Unidad 3 64 Suministro e Instalacion de Ventana de Aluminio y Vidrio V5 Unidad 2 65 Suministro e Instalacion de Ventana de Aluminio y Vidrio V6 Unidad 1 66 Suministro e Instalacion de Balcones M2 32.05

67 Limpieza Final de areas interiores y exteriores M2 670.78

Instalaciones Hidrosanitarias

68 Suministro e Instalacion de Tubería PVC 1/2" ML 5 69 Suministro e Instalacion de Tubería PVC 3/4" ML 140.03 70 Suministro e Instalacion de Tubería PVC 1" ML 6.55 71 Suministro e Instalacion de Tubería PVC 2" ML 9.61 72 Suministro e Instalacion de Tubería PVC 4" ML 111.65 73 Suministro e Instalacion de Tubería de PVC 2" Ventilación Unidad 3 74 Suministro e Instalacion de Canal de aguas lluvias ML 70 75 Caja de Registro ML 11 76 Suministro e Instalacion de Servicio Sanitario ML 7 77 Suministro e Instalacion de Lavamanos Unidad 5 78 Suministro e Instalacion de Lavatrastos Unidad 1 79 Suministro e Instalacion de Tanque de agua 2500 lts Unidad 2 80 Gradas de inspeccion a Tanque ML 3.2 81 Suministro e Instalacion de Pila Unidad 1

Instalaciones Electricas

82 Circuito Iluminación 20 AMP, poliducto M.L 316.45

86 Suministro e Instalacion de Centro de carga Unidad 1 87 Acometida Electrica Unidad 1 88 Suministro e Instalacion de Tomacorriente para aire

acondicionado Unidad 8 89 Suministro e Instalacion de Tomacorriente doble polarizado Unidad 95 90 Suministro e Instalacion de Interruptor Sencillo Unidad 12 91 Suministro e Instalacion de Interruptor Doble Unidad 7 92 Suministro e Instalacion de Lampara fluorescente 4 x 40w Unidad 63.00

(10)

No. ACTIVIDAD UNIDAD CANTIDAD PRECIO UNITARIO TOTAL

93 Suministro e Instalacion de Lampara tipo spot 50W Unidad 8.00

94 Base para contador Unidad 1.00

95 Suministro e Instalacion de Contacto para Cable de Television. Unidad 5.00 96 Suministro e Instalacion de Contacto para Red conexión ethernet

(sin cable) Unidad 48.00

97 Suministro e Instalacion de Contacto para Telefono Unidad 24.00

98 Rotulo del proyecto Unidad 1

99 Limpieza Final Global 1

Total Costo Directo Costo Administrativo (%) Utilidad (%)

Costo Total

La presente Enmienda pasa a formar parte del Documento de Licitación No.PGRD-01-LPN-O-2013, las demás Secciones del Documento Base original permanecen vigentes, por lo que se solicita que dicha Enmienda sea considerada a partir de la fecha, al momento de preparar y presentar la oferta.

Aldea El Ocotal, Comayagüela, M.D.C., 02 de Septiembre del 2013

ING.MANUEL H. SANCHEZ COELLO Coordinador General
