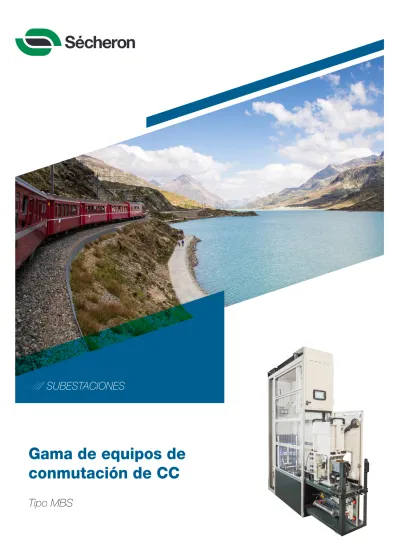

SUBESTACIONES
Gama de equipos de
conmutación de CC
Tipo MBS
INFORMACIÓN GENERAL
sécheron sa es líder mundial y uno de los principales proveedores de soluciones de electrificación de redes de tracción de cc gracias a su completa gama de equipos y su amplios conocimientos en electrificación de redes de tracción de cc.
sécheron sa abarca todas las actividades, desde el cálculo, el diseño de redes y la ingeniería hasta la producción de los sistemas de cc, lo que le permite ofrecer a sus clientes y socios soluciones personalizadas basadas en un concepto modular y en productos estándar.
nuestros equipos se basan en tecnologías líderes mundiales y en diseños sobradamente probados y aceptados en todo el mundo. nuestra tecnología propia cubre todos los dispositivos de los sistemas de cc (rectificadores, disyuntores extrarrápidos de cc, seccionadores, relés de protección, amplificadores de medición, etc.).
900 0 2600 4000 4600 6000 8000 1800 3600 U [VCC] I [A] MBS 800 UR26 MBS 800 UR40 MBS 500 UR40 MBS 500 UR46 MBS 500 UR60 MBS 800 UR80 MBS 500 UR26
VENTAJAS
VENTAJAS
D mantenimiento limitado y fácil acceso a todas las piezas.
D muy compacto, con una profundidad mínima.
D posibilidad de instalar celdas directamente contra una pared.
D acceso frontal a todos los equipos.
EQUIPOS DE CONMUTACIÓN DE CC DUR: DESCRIPCIÓN
Las redes de tracción de cc requieren una distribución de la alimentación segura y sistemas de control fiables.
el panel de disyuntores mBs se basa en la experiencia de sécheron en materia de protección de sistemas de tracción de cc e incorpora componentes de tecnología contrastada para todas las funciones principales de esta celda.
el equipo de conmutación de cc actúa como equipo de control y protección de la distribución de la alimentación de cc.
el panel de disyuntores de cc de tipo mBs es una celda de diseño modular que integra diferentes funciones y equipos en tres compartimentos:
– compartimento trasero de embarrado de alta tensión
– sistema de protección y control
– carro de disyuntor extrarrápido
Panel feeder MBS
Carro feeder MBS /// COMPARTIMENTO TRASERO DE EMBARRADO DE ALTA TENSIÓN
el compartimento de alta tensión se encuentra en la parte trasera de la celda. contiene el embarrado principal, el cableado, los relés de medición de corriente y tensión y, cuando sea pertinente, los seccionadores.
/// SISTEMA DE PROTECCIÓN Y CONTROL
el sistema de protección y control se encuentra situado frente a la celda. este compartimento de baja tensión contiene componentes de baja tensión y garantiza la protección mediante el relé de protección y control sepcos.
/// CARRO DE DISYUNTOR EXTRARRÁPIDO
el disyuntor extrarrápido (sécheron serie uR) está montado en un carro extraíble de cuatro ruedas que puede extraerse de la celda con total facilidad. el carro también contiene los equipos de comprobación de línea. el disyuntor extrarrápido se conecta a los circuitos auxiliares mediante un conector múltiple desenchufable, y el disyuntor se conecta al embarrado de alta tensión a través de conectores de tipo “pinzas”. todos los carros pueden intercambiarse por otro carro del mismo tipo y son fáciles de manipular.
el carro de disyuntor extrarrápido extraíble presenta cuatro posiciones:
– en servicio
– en pruebas
– desconectado
– Retirado
cuando el carro se encuentra en la posición de servicio, la puerta delantera de alta tensión está bloqueada y no se puede acceder al carro. al aplicar alta tensión al disyuntor, este debe abrirse antes de que el carro pueda desplazarse de la posición en servicio a la posición en pruebas. el carro pude desplazarse de una posición a otra de forma manual, mediante un asa externa, o de forma eléctrica mediante la pantalla táctil sepcos. de esta manera se garantiza la seguridad del usuario. Los carros pueden codificarse para garantizar que no pueda cambiarse por otro carro de un tipo diferente.
el equipo activo se encuentra en el carro.
el carro motorizado es una opción disponible que permite
EQUIPOS DE CONMUTACIÓN DE CC DUR: CARACTERÍSTICAS
EQUIPOS DE CONMUTACIÓN DE CC DUR: COMPOSICIÓN
símbolo unidad
TIPO DE CELDA MBS 800
MBS 500
corriente asignada de servicio ine [a] 2600 4000 6000 8000 4000 tensión asignada une [Vcc] 900/1800 900/1800 900/1800 900/1800 3600 tipo de disyuntor - - uR26 uR36/40 uR46/60 uR80 uR40 tensión no disruptiva a frecuencia de la red
- parte activa contra tierra (50 Hz, 1 min) [kV] 5,5/9,2 5,5/9,2 5,5/9,2 5,5/9,2 18,5 embarrado principal ie [ka] Hasta 1
asignación del embarrado: conexión - [a] 2500 4000 6000 8000 4000 corriente asignada de cortocircuito
– tnc 100 ms (900 Vcc) – tnc 31,5 ms (1800 Vcc) – tnc 31,5 ms (3600 Vcc) inss/Înss [ka] 125/178 63/90 -125/178 80/113 -125/178 80/113 -134/190 -40/57 Grado de protección - - ip20 o ip42
Rango de temperaturas ambiente t [°c] -5 a +40
peso típico - [kg] 500 550 650 700 700 dimensiones (an x prof x al) - [mm] 500 o 800 x 1400 x 2400
otras características: consulte el tipo de disyuntor individual en la hoja de datos. diseñado conforme a las normas en 50123 e iec 61992.
Los componentes fundamentales del equipo de conmutación han sido diseñados y fabricados por sécheron y son totalmente compatibles.
SEPCOS
Relé de protección y control VM10 / VM12amplificador de medición de la tensión
MIU10
amplificador de medición de la corriente
Pantalla SEPCOS
interfaz de pantalla táctil
UR26 a UR80
disyuntor extrarrápido
Opcional: SWS
EQUIPOS DE CONMUTACIÓN DE CC DUR: APLICACIONES
EQUIPOS DE CONMUTACIÓN DE CC DUR: DIMENSIONES
La instalación del pararrayos en el feeder de salida está disponible bajo demanda.
Feeder de línea Feeder de línea con interruptor de aislamiento Feeder de línea con interruptor de puesta a tierra Disyuntor rectificador Feeder de línea con by-pass Feeder de línea con by-pass e interruptor de aislamiento Compartimento de baja tensión (circuitos de protección y control) Conector del disyuntor (harting) Enchufes principales (circuito de alimentación) Shunt (corriente) MIU10 amplificador de medición de la corriente VM10 / VM12 amplificador de medición de la tensión Carro de disyuntor extraíble Disyuntor Compartimento de alta tensión Embarrado principal Cable de salida Control del disyuntor Opcional: Motor Opcional: Dispositivo de prueba de línea Opcional: Embarrado de derivación 500 o 800 2200 200 1430 (1605 * ) 770 (595 * ) 1400 1075 325
EQUIPOS DE SECCIONAMIENTO DE CC
Las celdas de seccionador se aplican en los seccionadores de entrada, los seccionadores negativos o los seccionadores de acoplamiento.
el sistema consta de dos compartimentos:
– compartimento de alta tensión
– compartimento de baja tensión
cada compartimento posee una puerta delantera independiente y puede montarse contra la pared. La conexión de cables puede realizarse desde la parte inferior o la
superior. Los seccionadores son de 2000 a, 4000 a, 6300 a y 8000 a.
a continuación encontrará las diferentes configuraciones de acuerdo con las dimensiones y los tipos de las celdas:
Celda de entrada negativaCelda acoplamientoCelda de
2000 a - 1 polo 4000 a - 1 polo 6000 a - 1 polo 2000 a - 2 polos 4000 a - 2 polos 2000 a - 1 polo 4000 a - 1 polo 6000 a - 1 polo 2000 a - 1 polo 4000 a - 1 polo 6000 a - 1 polo 500 1400 2200 500 1 1 1 1 1 1 1 1 1 1 1 2200 800 1400 800 2 2 2 1 1 2 2 2 1 1 1 2200 1200 1400 1200/1600 4 4 4 2 2 4 4 4 2 2 2
/// CELDA DE SECCIONADOR DE ENTRADA
Las celdas de seccionador de entrada aíslan la salida positiva de alta tensión del grupo rectificador/transformador del bus de distribución de cc del feeder. Los seccionadores pueden tener uno o dos polos. Los dobles polos se usan para desconectar el polo positivo y negativo de manera simultánea. el funcionamiento puede ser motorizado o manual. Hay cuatro tamaños distintos: 500 mm, 800 mm, 1200 mm o 1600 mm. Las celdas de seccionador de entrada pueden contener hasta 4 seccionadores.
/// CELDA DE SECCIONADOR NEGATIVO
Las celdas de seccionador negativo aíslan de la corriente de retorno de la red (raíl) el polo negativo de los grupos rectificadores. el funcionamiento puede ser motorizado o manual. Hay cuatro tamaños distintos: 500 mm, 800 mm, 1200 mm o 1600 mm. Las celdas de seccionador negativo pueden contener hasta 4 seccionadores.
/// CELDA DE SECCIONADOR DE ACOPLAMIENTO
Las celdas de seccionador de acoplamiento subdividen el cuadro de distribución de cc en secciones de embarrado independientes. el fun-cionamiento puede ser motorizado o manual, el tamaño es 500 mm.
Celda de seccionador
Seccionador SWS Seccionador SWS
RELÉ DE PROTECCIÓN Y CONTROL
NORMAS
el sepcos es una unidad de protección y control que se aplica a las celdas de feeder de salida o a las celdas del disyuntor extrarrápido de entrada en la subestación de tracción de cc.
el sepcos puede controlarse y parametrizarse a través de una pantalla táctil de 7″ en color ubicada en la puerta delantera de la celda.
todas las funciones, incluida la visua-lización de tendencias, están disponibles a través de un servidor web (s-Web).
Características principales MBS 500 MBS 800
tensión asignada 900 V cc 1800 V cc 900 V cc 3600 V cc corriente asignada de servicio 6000 a 6000 a 8000 a 4000 a poder de cierre y de corte asignado 125/177 ka 80/113 ka 134/190 ka 40/57 ka constante de tiempo asignada de la vía 100 ms 31,5 ms 100 ms 31,5 ms clases de servicio f, e, d f, e, d f, e, d f, e, d Grado de protección ip42 ip42 ip42 ip42
Características principales MBS 500
tensión asignada 900 V cc tensión asignada de aislamiento 1800 V corriente de cortocircuito en
condiciones de formación de arco 50/71 ka duración permisible del arco 250 ms
/// CARACTERÍSTICAS PRINCIPALES
– concepto de pLc modular, programación de pLc, programación normalizada iec 61131.
– totalmente homologada para uso en subestaciones ferroviarias según iec 60255-22.
– alta inmunidad frente a ruidos gracias a su frecuencia de muestreo a 40 μs y su convertidor a-d de 16 bits.
/// FUNCIONES DE PROTECCIÓN
– todas las funciones de protección típicas (ddL +/-, imax +/-, etc.).
/// FUNCIONES DE CONTROL
– control de disyuntor on/oFF con mantenimiento eléctrico o magnético.
– teledisparo, reenganche automático, antibombeo, prueba de línea.
– sincronización externa con el pLc, control del supervisor de mediciones.
/// ABIERTO A TODAS LAS REDES Y PROTOCOLOS DEL CLIENTE
– tcp/ip: modbus-tcp.
– protocolos específicos de distribución de la alimentación basados en tcp/ip: iec 60870-5-104, iec 61850, dnp 3.0.
– Fieldbus: modbus-Rtu, profibus-dp.
SEPCOS en un comparti-mento de baja tensión
1
1
2
2
Conforme a las normas IEC 61992-2:2006, EN 50123-2:2003 y IEC 60980 (pruebas sísmicas). Disponibles informes de prueba de tipo homologados.
