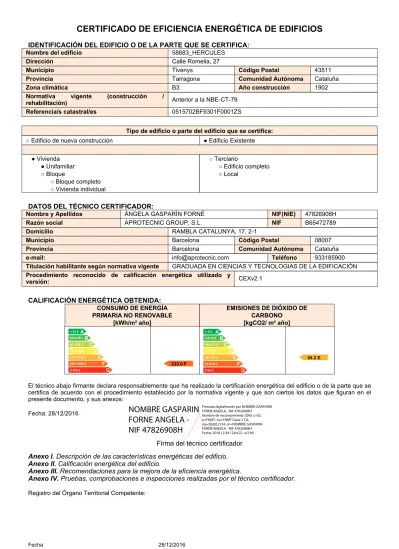

CERTIFICADO DE EFICIENCIA ENERGÉTICA DE EDIFICIOS

(1)

Fecha 28/12/2016

Ref. Catastral 0515702BF9301F0001ZS Página 1 de 8

CERTIFICADO DE EFICIENCIA ENERGÉTICA DE EDIFICIOS

IDENTIFICACIÓN DEL EDIFICIO O DE LA PARTE QUE SE CERTIFICA:

Nombre del edificio 58683_HERCULES

Dirección Calle Romelia, 27

Municipio Tivenys Código Postal 43511

Provincia Tarragona Comunidad Autónoma Cataluña

Zona climática B3 Año construcción 1902

Normativa vigente (construcción /

rehabilitación) Anterior a la NBE-CT-79

Referencia/s catastral/es 0515702BF9301F0001ZS

Tipo de edificio o parte del edificio que se certifica:

○ Edificio de nueva construcción ● Edificio Existente

● Vivienda ○ Terciario

● Unifamiliar ○ Edificio completo

○ Bloque ○ Local

○ Bloque completo ○ Vivienda individual

DATOS DEL TÉCNICO CERTIFICADOR:

Nombre y Apellidos ÀNGELA GASPARÍN FORNÉ NIF(NIE) 47826908H

Razón social APROTECNIC GROUP, S.L. NIF B65472789

Domicilio RAMBLA CATALUNYA, 17, 2-1

Municipio Barcelona Código Postal 08007

Provincia Barcelona Comunidad Autónoma Cataluña

e-mail: [email protected] Teléfono 933185900

Titulación habilitante según normativa vigente GRADUADA EN CIENCIAS Y TECNOLOGIAS DE LA EDIFICACIÓN Procedimiento reconocido de calificación energética utilizado y

versión: CEXv2.1

CALIFICACIÓN ENERGÉTICA OBTENIDA:

CONSUMO DE ENERGÍA EMISIONES DE DIÓXIDO DE

PRIMARIA NO RENOVABLE CARBONO

[kWh/m² año] [kgCO2/ m² año]

A < 23.8 B 23.8-45.1 C 45.1-76.2 D 76.2-122.1 E 122.1-229.6 233.0 F F 229.6-268.6 G ≥ 268.6 A < 5.5 B 5.5-10.4 C 10.4-17.5 D 17.5-28.1 54.2 E E 28.1-54.9 F 54.9-64.3 G ≥ 64.3

El técnico abajo firmante declara responsablemente que ha realizado la certificación energética del edificio o de la parte que se certifica de acuerdo con el procedimiento establecido por la normativa vigente y que son ciertos los datos que figuran en el presente documento, y sus anexos:

Fecha: 28/12/2016

Firma del técnico certificador

Anexo I. Descripción de las características energéticas del edificio.

Anexo II. Calificación energética del edificio.

Anexo III. Recomendaciones para la mejora de la eficiencia energética.

Anexo IV. Pruebas, comprobaciones e inspecciones realizadas por el técnico certificador.

Registro del Órgano Territorial Competente:

NOMBRE GASPARIN

FORNE ANGELA -

NIF 47826908H

Firmado digitalmente por NOMBRE GASPARIN FORNE ANGELA - NIF 47826908H Nombre de reconocimiento (DN): c=ES, o=FNMT, ou=FNMT Clase 2 CA, ou=703012134, cn=NOMBRE GASPARIN FORNE ANGELA - NIF 47826908H Fecha: 2016.12.28 12:04:22 +01'00'

(2)

Fecha 28/12/2016

ANEXO I

DESCRIPCIÓN DE LAS CARACTERÍSTICAS ENERGÉTICAS DEL EDIFICIO

En este apartado se describen las características energéticas del edificio, envolvente térmica, instalaciones, condiciones de funcionamiento y ocupación y demás datos utilizados para obtener la calificación energética del edificio.

1. SUPERFICIE, IMAGEN Y SITUACIÓN

Superficie habitable [m²] 109.26

Imagen del edificio Plano de situación

_35.47

_1.00

_{Por defecto}

Cubierta con aire

_Cubierta

_38.3

_2.63

_{Por defecto}

Huecos y lucernarios

Nombre Tipo Superficie_[m²] Transmitancia_[W/m²·K] Factor_solar obtención.Modo de Transmitancia

_Estimado

(3)

Fecha 28/12/2016

3. INSTALACIONES TÉRMICAS

Generadores de calefacción

Nombre Tipo _{nominal [kW]}Potencia _{Estacional[%]}Rendimiento _EnergíaTipo de _obtenciónModo de

Sólo calefacción

_{Caldera Estándar}

_29.1

66.8

Gasóleo-C

_Estimado

TOTALES

Calefacción

Generadores de refrigeración

TOTALES

Refrigeración

Instalaciones de Agua Caliente Sanitaria

Demanda diario de ACS a 60° (litros/día)

84.0

Equipo ACS

Efecto Joule

100.0

Electricidad

Estimado

(4)

Fecha 28/12/2016

ANEXO II

CALIFICACIÓN ENERGÉTICA DEL EDIFICIO

Zona climática B3 Uso Residencial

1. CALIFICACIÓN ENERGÉTICA DEL EDIFICIO EN EMISIONES

INDICADOR GLOBAL INDICADORES PARCIALES

A < 5.5 B 5.5-10.4 C 10.4-17.5 D 17.5-28.1 54.2 E E 28.1-54.9 F 54.9-64.3 G ≥ 64.3 CALEFACCIÓN ACS

Emisiones

calefacción

[kgCO2/m² año]

F

Emisiones ACS

[kgCO2/m² año]

_G 41.25 9.50 REFRIGERACIÓN ILUMINACIÓN

Emisiones globales [kgCO2/m² año]¹

Emisiones

refrigeración

[kgCO2/m² año]

B

Emisiones

iluminación

[kgCO2/m² año]

-3.48

-La calificación global del edificio se expresa en términos de dióxido de carbono liberado a la atmósfera como consecuencia del consumo energético del mismo.

kgCO2/m² año kgCO2/año

Emisiones CO2 por consumo eléctrico

12.98 1418.28

Emisiones CO2 por otros combustibles

41.25 4507.52

2. CALIFICACIÓN ENERGÉTICA DEL EDIFICIO EN CONSUMO DE ENERGÍA PRIMARIA NO RENOVABLE

Por energía primaria no renovable se entiende la energía consumida por el edificio procedente de fuentes no renovables que no ha sufrido ningún proceso de conversión o transformación.

INDICADOR GLOBAL INDICADORES PARCIALES

A < 23.8 B 23.8-45.1 C 45.1-76.2 D 76.2-122.1 E 122.1-229.6 233.0 F F 229.6-268.6 G ≥ 268.6 CALEFACCIÓN ACS

Energía primaria

calefacción

[kWh/m²año]

E

Energía primaria

ACS

[kWh/m² año]

G 156.40 56.07 REFRIGERACIÓN ILUMINACIÓN

Consumo global de energía primaria no renovable

[kWh/m² año]¹

Energía primaria

refrigeración

[kWh/m² año]

C

Energía primaria

iluminación

[kWh/m²año]

-20.56

-3. CALIFICACIÓN PARCIAL DE LA DEMANDA ENERGÉTICA DE CALEFACCIÓN Y REFRIGERACIÓN

La demanda energética de calefacción y refrigeración es la energía necesaria para mantener las condiciones internas de confort del edificio.

DEMANDA DE CALEFACCIÓN DEMANDA DE REFRIGERACIÓN

A < 9.7 B 9.7-18.4 C 18.4-31.1 D 31.1-49.9 E 49.9-83.6 88.6 F F 83.6-102.8 G ≥ 102.8 A < 10.0 B 10.0-14.3 C 14.3-20.4 21.0 D D 20.4-29.7 E 29.7-36.7 F 36.7-45.1 G ≥ 45.1

Demanda de calefacción [kWh/m² año]

Demanda de refrigeración [kWh/m² año]

¹El indicador global es resultado de la suma de los indicadores parciales más el valor del indicador para consumos auxiliares, si los hubiera (sólo ed. terciarios, ventilación, bombeo, etc…). La energía eléctrica autoconsumida se descuenta únicamente del indicador global, no así de los valores parciales

(5)

Fecha 28/12/2016

ANEXO III

RECOMENDACIONES PARA LA MEJORA DE LA EFICIENCIA ENERGÉTICA

Adición de aislamiento térmico por el interior de la fachada

CALIFICACIÓN ENERGÉTICA GLOBAL

A < 23.8 B 23.8-45.1 C 45.1-76.2 D 76.2-122.1 186.9 E E 122.1-229.6 F 229.6-268.6 G ≥ 268.6 A < 5.5 B 5.5-10.4 C 10.4-17.5 D 17.5-28.1 42.8 E E 28.1-54.9 F 54.9-64.3 G ≥ 64.3

CALIFICACIONES ENERGÉTICAS PARCIALES DEMANDA DE CALEFACCIÓN

[kWh/m² año] DEMANDA DE REFRIGERACIÓN[kWh/m² año]

A < 9.7 B 9.7-18.4 C 18.4-31.1 D 31.1-49.9 66.9 E E 49.9-83.6 F 83.6-102.8 G ≥ 102.8 A < 10.0 13.0 B B 10.0-14.3 C 14.3-20.4 D 20.4-29.7 E 29.7-36.7 F 36.7-45.1 G ≥ 45.1

ANÁLISIS TÉCNICO

Indicador

Calefacción Refrigeración ACS Iluminación Total

Valor ahorro respecto a la situación original Valor ahorro respecto a la situación original Valor ahorro respecto a la situación original Valor ahorro respecto a la situación original Valor ahorro respecto a la situación original Consumo Energía final

[kWh/m² año] 100.19 24.5 % 6.51 38.2 % 28.69 0.0 % - - % 135.40 21.2 % Consumo Energía primaria no renovable [kWh/m² año] 118.13 _E 24.5 % 12.72 _B 38.2 % 56.07 _G 0.0 % _- _- - % 186.91 _E 19.8 % Emisiones de CO2 [kgCO2/m² año] 31.16 E 24.5 % 2.15 A 38.2 % 9.50 G 0.0 % - - - % 42.81 E 21.1 % Demanda [kWh/m² año] 66.93 _E 24.5 % 13.02 _B 38.2 %

Nota: Los indicadores energéticos anteriores están calculados en base a coeficientes estándar de operación y funcionamiento del edificio, por lo que solo son válidos a efectos de su calificación energética. Para el análisis económico de las medidas de ahorro y eficiencia energética, el técnico certificador deberá utilizar las condiciones reales y datos históricos de consumo del edificio.

DESCRIPCIÓN DE LA MEDIDA DE MEJORA

Características de la medida (modelo de equipos, materiales, parámetros característicos ) Coste estimado de la medida

1600.0 €

(6)

Fecha 28/12/2016

Adición de aislamiento térmico por el interior de la fachada + Sustitución de equipo para la producción de ACS

ANÁLISIS TÉCNICO

Indicador

[kWh/m² año] 100.19 24.5 % 6.51 38.2 % 15.26 46.8 % - - % 121.96 29.0 % Consumo Energía primaria no renovable [kWh/m² año] 118.13 _E 24.5 % 12.72 _B 38.2 % 18.15 _E 67.6 % _- _- - % 149.00 _E 36.1 % Emisiones de CO2 [kgCO2/m² año] 31.16 E 24.5 % 2.15 A 38.2 % 3.84 E 59.5 % - - - % 37.16 E 31.5 % Demanda [kWh/m² año] 66.93 _E 24.5 % 13.02 _B 38.2 %

DESCRIPCIÓN DE LA MEDIDA DE MEJORA

2700.0 €

(7)

Fecha 28/12/2016

Adición de aislamiento térmico por el interior de la fachada + Sustitución de equipo para la producción de ACS + Sustitución de ventanas

ANÁLISIS TÉCNICO

Indicador

[kWh/m² año] 96.72 27.1 % 5.03 52.2 % 15.26 46.8 % - - % 117.00 31.9 % Consumo Energía primaria no renovable [kWh/m² año] 114.03 _E 27.1 % 9.82 _A 52.2 % 18.15 _E 67.6 % _- _- - % 142.01 _E 39.1 % Emisiones de CO2 [kgCO2/m² año] 30.08 E 27.1 % 1.66 A 52.2 % 3.84 E 59.5 % - - - % 35.59 E 34.4 % Demanda [kWh/m² año] 64.61 _E 27.1 % 10.05 _B 52.2 %

DESCRIPCIÓN DE LA MEDIDA DE MEJORA

3900.0 €

(8)

Fecha 28/12/2016

ANEXO IV

PRUEBAS, COMPROBACIONES E INSPECCIONES REALIZADAS POR EL

TÉCNICO CERTIFICADOR

Se describen a continuación las pruebas, comprobaciones e inspecciones llevadas a cabo por el técnico certificador durante el proceso de toma de datos y de calificación de la eficiencia energética del edificio, con la finalidad de establecer la conformidad de la información de partida contenida en el certificado de eficiencia energética.

Fecha de realización de la visita del técnico certificador

23/12/2016

COMENTARIOS DEL TÉCNICO CERTIFICADOR

El técnico realizó una visita al inmueble certificado con fecha 23/12/2016, realizando: 1- Croquis acotado de la vivienda.

2- Recogida de datos de los huecos (ventanas y puertas): dimensiones, características de vidrios y de perfilería, posibles elementos de sombra o puentes térmicos, etc...

3- Fotografías de fachadas, interior de la vivienda y carpinterías exteriores.

4- Características técnicas de los equipos. Termo eléctrico de la marca y modelo Thermor Concept N4 80l. Y caldera de gasoleo para la producción de calefacción mediante radiadores.

DOCUMENTACION ADJUNTA

Se adjunta la siguiente documentación: - Documentación gráfica.

- Fotografías.

- Características técnicas del equipo de ACS y de la caldera de gasoleo. - Detalle de las recomendaciones para la mejora de la eficiencia energética.

(9)

Certificaciones Energéticas de Edificios Existentes

Anejo – Documentación Adjunta

Calle Romelia, 27 43511 –Tivenys (Tarragona)

(10)

Certificado de Eficiencia Energética de Edificios Existentes Anejo – Documentación Adjunta 58683_HERCULES

P á g i n a 2

(11)

Certificado de Eficiencia Energética de Edificios Existentes Anejo – Documentación Adjunta 58683_HERCULES P á g i n a 3

2 REPORTAJE FOTOGRÁFICO

ACCESO VIVIENDA RECIBIDOR

(12)

ESCALERAS PB-P1 COMEDOR

COCINA SALA-ESTAR

(13)

BAÑO DORMITORIO 1

DORMITORIO 2 SALA 2

(14)

Certificado de Eficiencia Energética de Edificios Existentes Anejo – Documentación Adjunta 58683_HERCULES

P á g i n a 6

Instalación. Equipo de ACS. Termo eléctrico.

Tipo Uso Potencia nominal

(W)

Volumen (L)

Antigüedad del equipo

Termo ACS 1500 80 Más de 10 años

Fotografía del termo eléctrico Fotografía de las características

(15)

IDENTIFICACIÓN

CatastralRef. 0515702BF9301F0001ZS Versión informe asociado 28/12/2016

Id.

Mejora

Programa

y versión CEXv2.1 Fecha 28/12/2016

Informe descriptivo de la medida de mejora

DENOMINACIÓN DE LA MEDIDA DE MEJORA

Adición de aislamiento térmico por el interior de la fachada

DESCRIPCIÓN DE LA MEDIDA DE MEJORA

1600.0 €

Otros datos de interés

CALIFICACIONES ENERGÉTICAS PARCIALES

[kWh/ m² año] [kWh/m² año] A < 9.7 B 9.7-18.4 C 18.4-31.1 D 31.1-49.9 66.93 E E 49.9-83.6 F 83.6-102.8 G ≥ 102.8 A < 10.0 13.02 B B 10.0-14.3 C 14.3-20.4 D 20.4-29.7 E 29.7-36.7 F 36.7-45.1 G ≥ 45.1

(16)

IDENTIFICACIÓN

Id.

Mejora

Programa

ANALISÍS TÉCNICO

Indicador

Valor ahorro respecto a la situación original Valor ahorro respecto a la situación original Valor ahorro respecto a la situación original Valor ahorro respecto a la situación original Valor ahorro respecto a la situación original Consumo Energía final [kWh/m² año] 100.19 24.5 % 6.51 38.2 % 28.69 0.0 % - - % 135.40 21.2 % Consumo Energía primaria no renovable [kWh/m² año] 118.13 _E 24.5 % 12.72 _B 38.2 % 56.07 _G 0.0 % - - - % 186.91 _E 19.8 % Emisiones de CO2 [kgCO2/m² año] 31.16 E 24.5 % 2.15 A 38.2 % 9.50 G 0.0 % - - - % 42.81 E 21.1 % Demanda [kWh/m² año] 66.93 E 24.5 % 13.02 B 38.2 % ENVOLVENTE TÉRMICA Cerramientos opacos Nombre Tipo Superficie actual [m²] Transmitancia actual [W/m² K] Superficie post mejora [m²] Transmitancia post mejora [W/m² K]

Muro de fachada Oeste Fachada 45.11 2.38 45.11 0.38

Muro de fachada Este Fachada 31.58 2.38 31.58 0.38

Muro con terreno Fachada 17.46 2.00 17.46 0.38

Medianería 1 Fachada 59.22 0.00 59.22 0.00

Suelo con terreno Suelo 35.47 1.00 35.47 1.00

Cubierta con aire Cubierta 38.30 2.63 38.30 2.63

Huecos y lucernarios Nombre Tipo Superficie actual [m²] Transmitancia actual del hueco[W/m² K] Transmitancia actual del vidrio[W/m² K] Superficie post mejora [m²] Transmitancia post mejora [W/m² K] Transmitancia post mejora del vidrio [W/m² K] Ventana 1 Hueco 0.54 5.70 5.70 0.54 5.70 5.70 Puerta 1 Hueco 1.76 5.70 5.70 1.76 5.70 5.70 Ventana 2 Hueco 1.35 5.70 5.70 1.35 5.70 5.70 Ventana 3 Hueco 0.46 5.70 5.70 0.46 5.70 5.70 Ventana 4 Hueco 2.17 5.70 5.70 2.17 5.70 5.70 Ventana 5 Hueco 0.99 5.67 5.70 0.99 5.67 5.70 Ventana 6 Hueco 1.5 3.78 3.30 1.5 3.78 3.30 Ventana 7 Hueco 0.5 5.70 5.70 0.5 5.70 5.70 Ventana 8 Hueco 0.76 3.78 3.30 0.76 3.78 3.30 Ventana 9 Hueco 0.58 5.00 5.70 0.58 5.00 5.70

(17)

IDENTIFICACIÓN

Id.

Mejora

Programa

INSTALACIONES TÉRMICAS Generadores de calefacción Nombre Tipo Potencia nominal Rendi-miento Estacional Estimación Energía Consumida anual Tipo post mejora Potencia nominal post mejora Rendimiento estacional post mejora Estimación Energía Consumida anual Post mejora Energía anual ahorrada

[kW] [%] [kWh/m²año] [kW] [%] [kWh/m²año] [kWh/m²año]

Sólo calefacción Caldera

Estándar 29.1 66.8 % -Caldera Estándar 29.1 66.8 % - -TOTALES Generadores de refrigeración Nombre Tipo Potencia nominal Rendi-miento Estacional Estimación Energía Consumida anual Tipo post mejora Potencia nominal post mejora Rendimiento estacional post mejora Estimación Energía Consumida anual Post mejora Energía anual ahorrada

TOTALES - - - -

-Instalaciones de Agua Caliente Sanitaria

Nombre Tipo Potencia nominal Rendi-miento Estacional Estimación Energía Consumida anual Tipo post mejora Potencia nominal post mejora Rendimiento estacional post mejora Estimación Energía Consumida anual Post mejora Energía anual ahorrada

Equipo ACS Efecto Joule 100.0 % - Efecto Joule 100.0 % -

(18)

-IDENTIFICACIÓN

Id.

Mejora

Programa

Informe descriptivo de la medida de mejora

DENOMINACIÓN DE LA MEDIDA DE MEJORA

Adición de aislamiento térmico por el interior de la fachada + Sustitución de equipo para la producción de ACS

DESCRIPCIÓN DE LA MEDIDA DE MEJORA

2700.0 €

(19)

IDENTIFICACIÓN

Id.

Mejora

Programa

Indicador

Valor ahorro respecto a la situación original Valor ahorro respecto a la situación original Valor ahorro respecto a la situación original Valor ahorro respecto a la situación original Valor ahorro respecto a la situación original Consumo Energía final [kWh/m² año] 100.19 24.5 % 6.51 38.2 % 15.26 46.8 % - - % 121.96 29.0 % Consumo Energía primaria no renovable [kWh/m² año] 118.13 _E 24.5 % 12.72 _B 38.2 % 18.15 _E 67.6 % - - - % 149.00 _E 36.1 % Emisiones de CO2 [kgCO2/m² año] 31.16 E 24.5 % 2.15 A 38.2 % 3.84 E 59.5 % - - - % 37.16 E 31.5 % Demanda [kWh/m² año] 66.93 E 24.5 % 13.02 B 38.2 % ENVOLVENTE TÉRMICA Cerramientos opacos Nombre Tipo Superficie actual [m²] Transmitancia actual [W/m² K] Superficie post mejora [m²] Transmitancia post mejora [W/m² K]

(20)

IDENTIFICACIÓN

Id.

Mejora

Programa

TOTALES - - - -

Equipo ACS Efecto Joule 100.0 % - - -

-Nueva instalación ACS - - - - Caldera

Condensación 95.0 % -

(21)

-IDENTIFICACIÓN

Id.

Mejora

Programa

(22)

IDENTIFICACIÓN

Id.

Mejora

Programa

Informe descriptivo de la medida de mejora

DENOMINACIÓN DE LA MEDIDA DE MEJORA

Adición de aislamiento térmico por el interior de la fachada + Sustitución de equipo para la producción de ACS + Sustitución de ventanas

DESCRIPCIÓN DE LA MEDIDA DE MEJORA

3900.0 €

(23)

IDENTIFICACIÓN

Id.

Mejora

Programa

Indicador

Valor ahorro respecto a la situación original Valor ahorro respecto a la situación original Valor ahorro respecto a la situación original Valor ahorro respecto a la situación original Valor ahorro respecto a la situación original Consumo Energía final [kWh/m² año] 96.72 27.1 % 5.03 52.2 % 15.26 46.8 % - - % 117.00 31.9 % Consumo Energía primaria no renovable [kWh/m² año] 114.03 _E 27.1 % 9.82 _A 52.2 % 18.15 _E 67.6 % - - - % 142.01 _E 39.1 % Emisiones de CO2 [kgCO2/m² año] 30.08 E 27.1 % 1.66 A 52.2 % 3.84 E 59.5 % - - - % 35.59 E 34.4 % Demanda [kWh/m² año] 64.61 E 27.1 % 10.05 B 52.2 % ENVOLVENTE TÉRMICA Cerramientos opacos Nombre Tipo Superficie actual [m²] Transmitancia actual [W/m² K] Superficie post mejora [m²] Transmitancia post mejora [W/m² K]

(24)

IDENTIFICACIÓN

Id.

Mejora

Programa

TOTALES - - - -

Equipo ACS Efecto Joule 100.0 % - - -

-Nueva instalación ACS - - - - Caldera

Condensación 95.0 % -

(25)

-IDENTIFICACIÓN

Id.

Mejora

Programa
