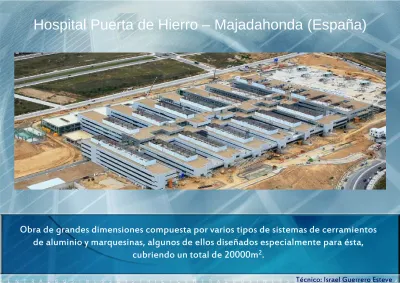

Hospital Puerta de Hierro – Majadahonda (España)
Obra de grandes dimensiones compuesta por varios tipos de sistemas de cerramientos de aluminio y marquesinas, algunos de ellos diseñados especialmente para ésta,
Sistema de aluminio Schüco, diseñado
especialmente para la obra, similar a la carpintería convencional sin rotura de puente térmico con una
hoja con vidrio pegado sobre pletina de encolado
Sistema muro cortina Schüco serie FW 50+ con montante de 125mm, travesaño de 70mm, tapeta vertical de 20mm y tapeta horizontal de 15mm con sistema de anclaje a 3 puntos (superior, inferior e intermedio en paso de forjado)
Este sistema aparentemente simula una fachada estructural con juntas verticales selladas pero con presores horizontales, quedando estos ocultos tras la fachada de piedra ventilada. El marco del sistema fue diseñado específicamente para esta obra simulando, a nivel de estructura, un muro de
presor y tapeta abatido, puesto que los perfiles verticales empleados son montantes del sistema
Acristalamiento de marquesinas de hierro con vidrios laminares fijados con presores.
Palacio de la justicia – Cuenca (España)
Obra compuesta por 3500m2 de muro cortina encajado entre forjados con juntas verticales selladas y horizontales con presor y tapeta.
Palacio de la justicia – Cuenca (España)
Cantos de forjados de 1,2 metros de profundidad forrados por 1000m2 de paneles de aluminio compuesto color silver perfectamente integrados con el muro cortina, color
Centro comercial Arena multiespacio – Valencia (España)
Centro comercial y torre de lofts construido junto al campo del levante revestido con sistema muro cortina Schüco FW 50+ (3600 m2), aluminio compuesto (2200m2), chapa perforada en
Vista de las fachadas norte y oeste completamente terminadas
Estacion del ave – Valencia (España)
Estación del Ave de Valencia construida junto a la estación del norte.
Los sistemas de aluminio empleados en esta obra fueron de la empresa Technal, tanto para las carpinterías como para los muros cortina, empleando para las carpintería la
El sistema elegido para los muros cortina (800m2), fue la serie MX estructural VEE, sistema de bandejas de aluminio pegadas al vidrio, clipadas y atornilladas a la estructura de montante y travesaño, con un marco de goma extrusionada vulcanizada
en las esquinas con el fin de conseguir una perfecta estanqueidad entre ellas.
Estacion del ave – Cuenca (España)
Obra revestida íntegramente por un muro cortina perimetral de la serie FW50+ de Schüco, así como los casetones de acceso a los andenes (derecha). 2200m2 en
El muro cortina, de hasta 9,5 metros de altura divididos en tres modulos, se encuentra sujeto a una estructura de hierro, formada por perfiles UPN de diferentes tamaños, por medio de unas mensulas especiales de hierro en todas las uniones intermedias entre montante y travesaño.
Farmacia Segarra – Valencia (España)
Revestimiento de la fachada de una farmacia, realizado con paneles de aluminio compuesto fresado para generar bandejas fijadas con tornillos ocultos a una estructura auxiliar interior formada por tubos de aluminio de 40x20, nivelados y aplomados con anclajes en U. lleva un fresado especial en el lado derecho de la marquesina para permitir la ventilación del sistema
Casa de la cultura - Puzol (España)
Revestimiento de la marquesina, pilares y puerta exterior de los cines de Puzol con aluminio compuesto, empleando como estructura auxiliar tubos de 40x20 nivelados y aplomados. La
puerta esta formada por un bastidor de tubos de hierro revestidos con tres piezas de aluminio compuesto por cada lado. Las piezas exteriores llevan troqueladas las letras que se
Hotel Ciscar – Picaña (España)
Revestimiento planta baja del Hotel Ciscar (Picaña) con aluminio compuesto gris oscuro. El sistema de estructura interior empleado es el definido por Alucoil, distribuidor de sistemas de aluminio compuesto, el cual esta formado por rastreles verticales con forma de Omega sobre el que se fijan los cuelgues acorde a la
distribución de planchas puesto que, de ellos se cuelgan las bandejas de aluminio compuesto. Como añadido, la fachada no es recta, sino curva, por ello queda el efecto poligonal que generan las piezas.
Hotel Ciscar – Picaña (España)
Como añadido, la fachada no es recta, sino curva, por ello queda el efecto poligonal que generan las piezas. Las puertas y ventanas quedan perfectamente integradas en la
Aeropuerto de Palma de Mallorca (España)
Remodelación de la zona de tiendas y restaurante de uno de los terminales del aeropuerto. En ella se emplearon 2 colores de Aluminio compuesto; un verde pistacho con el que se revistieron 2000m2 de tiendas curvas y, otro gris con el que
Puesto que el falso techo es recto y el frontal es curvado, se tuvo que hacer en 2 piezas con el canto fresado y muy bien calculadas para poder conseguir que acoplase perfectamente y no se viese nada en la junta. En la obra había caso muy
Revestimiento interior de los aseos de las tiendas y restaurantes con trespa (paneles de resinas prensadas) de 6mm así como las cabinas sanitarias con trespa
de 13mm
Heladería Véneta – Sagunto (España)
Revestimiento de la fachada de una heladería. El material que se utilizo fue aluminio compuesto rojo Ferrari, fresado y pegado sobre estructura auxiliar de tubo 40x20 de aluminio nivelado y aplomado con anclajes en U. Las juntas entre
Heladería Véneta – Sagunto (España)
Como detalle a destacar, se crearon piezas a modo de puertas para permitir el acceso a las zonas de registro de aguas y contadores de luz como se observa en las
Rehabilitación Fachada Felman – Almácera (España)
Rehabilitación del almacén y oficinas de uno de nuestros proveedores donde revestimos toda su fachada con bandejas de aluminio compuesto (150m2), muro cortina horizontal para las ventanas (50m2) y revestido inferior con piedra
Rehabilitación Edificio – Valencia (España)
Rehabilitación de la fachada de un edificio en Valencia donde la complejidad radicaba en la forma misma de la fachada siendo prácticamente piezas muy diversas y únicas. La obra se constituía en total por 850m2 de aluminio compuesto.
Rehabilitación Edificio – Valencia (España)
Estadio Arena Fontenova – Salvador de Bahía (Brasil)
Esta obra es una de las sedes para el mundial de futbol de 2014 y fue una de las sedes de la copa confederación de 2013.
En ella se desarrollo todo el aluminio, constituido por muro cortina recto e inclinado, lamas de control solar por todo el exterior del estadio, aluminio
Estadio Arena Fontenova – Salvador de Bahía (Brasil)
Detalle de la fachada inclinada con lamas de control solar de 9 metros de longitud por el exterior (izquierda) y, detalle de las fachadas interiores de las zonas VIP
Estadio Arena Fontenova – Salvador de Bahía (Brasil)
Detalle del revestido de aluminio compuesto para la puerta de salida a terraza de una de las zonas VIP integrada en las lamas de control solar (izquierda y centro) y,
detalle de la zona de aluminio compuesto que reviste los cantos de las arquibancadas en la abertura sur (derecha)
