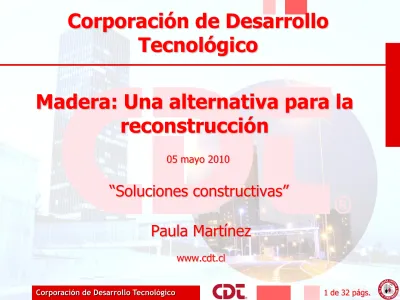

Corporación de Desarrollo Tecnológico
Corporación de Desarrollo
Tecnológico
Madera: Una alternativa para la
reconstrucción
Paula Martínez
www.cdt.cl
05 mayo 2010
“Soluciones constructivas”
LA ENVOLVENTE VENTILADA:
resultados certificados para la REconstrucción.
Paula Martínez T. Arquitecto
Escuela de Arquitectura
Pontificia Universidad Católica de Chile Directora Ejecutiva
CENTRO DE INNOVACION Y DESARROLLO DE LA MADERA
QUÉ HACEMOS
-PONTIFICIA UNIVERSIDAD CATOLICA DE CHILE -CORMA
-CMPC MADERAS
-ARAUCO DISTRIBUCION S.A
-ANDES CONSTRUCTION CHILE S.A. -INMOBILIARIA NOVATERRA S.A. -EMPRESAS FOURCADE
-DICTUC S.A. -INCHALAM S.A. -TMI CHILE -DUOC UC
PRINCIPALES SOCIOS
SOCIOS DE PROYECTOS
-ECOPINTURAS
-ASERRADEROS CEMENTOS BIO BIO -CIA. INDUSTRIAL EL VOLCAN S.A.
-ASOCIACION CHILENA DE VIDRIOS Y ALUMINIOS -METRALUM
-CLUSTER FORESTAL TERRITORIO DE NAHUELBUTA -CONSTRUCTORA CREAPROGRESS
-LOUISIANA PACIFIC CHILE S.A.
CENTRO DE INNOVACION Y DESARROLLO DE LA MADERA
Es un acuerdo entre la Pontificia Universidad Católica y Corma desde el año 2002.
OBJETIVOS
- Innovación y Desarrollo para promover el uso de la madera en construcción en Chile.
- Actividades académicas, profesionales y desarrollo de capacidades técnicas.
- Promover las ventajas de las viviendas de madera.
- Administración de recursos nacionales e internacionales para los fines anteriores.
-ESCUELA DE INGENIERÍA . UC -ESCUELA DE DISEÑO . UC
-ESCUELA DE CONSTRUCCION CIVIL. UC -ESCUELA DE ARQUITECTURA . UC
CÓMO TRABAJAMOS
S E M I N A R I O R E C O N S T R U C C I O N E N M A D E R A - C C H C - 5 M A Y O 2 0 1 0
AMBIENTE
SUSTENTABILIDAD
EFICIENCIA ENERGETICA HABITABILIDAD
DISEÑO
ARQUITECTURA & INGENIERÍA
INDUSTRIA
PROVEEDORES & PREFABRICACIÓN
MERCADO
DESEMPEÑO
COMPETITIVIDAD
LA INNOVACION
S E M I N A R I O R E C O N S T R U C C I O N E N M A D E R A - C C H C - 5 M A Y O 2 0 1 0
SIMPOSIO INTERNACIONAL DE LA MADERA NOV. 2004
ENSAYOS MECANICOS, TERMICOS, ACUSTIC, AGUA, FUEGO
MANUAL DE DISEÑO
ENSAYOS DE VERANO
Valor U: 0.38
W/m2K
Santiago 1.9
Temuco 1,6
Concepcion 1.1
Muro Envolvente
Patente en trámite N°1952/2006
EL MURO
VENTILADO
Efecto de la cámara de aire ventilada
en el comportamiento térmico interior.
T° exterior
Patrón
(sin cámara)Tinglado pino radiata
Smart Panel
Estuco sobre malla
Jaenson
°C
Horas
0,0 5,0 10,0 15,0 20,0 25,0 30,0 35,0 15:4 10:29 9:1618:04 2:5111:3820:26 5:1314:0122:48 7:3516:23 1:10 9:5818:45 3:3312:2021:07 5:5514:4223:30 8:1717:04 1:5210:3919:27
DIA NOCHE 0,0 5,0 10,0 15,0 20,0 25,0 30,0 35,0 15:4 1
0:29 9:1618:04 2:5111:3820:26 5:1314:0122:48 7:3516:23 1:10 9:5818:45 3:3312:2021:07 5:5514:4223:30 8:1717:04 1:5210:3919:27
DIA NOCHE
Eficiencia energética
Ensayes de verano
LA CAMARA
DE AIRE
Efecto de la cámara de aire ventilada
en el comportamiento térmico interior.
Eficiencia energética
Ensayes de verano
casi 5º C
LA CAMARA
DE AIRE
El concepto de
“Diseño por envolvente”
estudia el cerramiento perimetral de una vivienda
como un sólo elemento compuesto de varios materiales que interactúan logrando un
determinado comportamiento.
MUROS
VENTILADOS
MURO 2X4” A 60 cm
S E M I N A R I O R E C O N S T R U C C I O N E N M A D E R A - C C H C - 5 M A Y O 2 0 1 0Yeso cartón 15 mm
Barrera de vapor Polietileno 0,2 mm OSB 11,1
Lana de vidrio 70 mm
Fieltro asfaltico Revestimiento exterior C A M A R A D E A IR E
Pie derecho pino IPV 2x3 Solera 2X2”
”
MUROS
VENTILADOS
TABICHE 2x3”
S E M I N A R I O R E C O N S T R U C C I O N E N M A D E R A - C C H C - 5 M A Y O 2 0 1 0Pie derecho pino IPV 2x2”
Yeso cart ón 15 mm Barrera de vapor
Lana de vidrio 50 mm
Cholgu án 3 mm
Separador pino 1”
” Revestimiento exterior C A M A R A D E A IR E
Pie derecho pino IPV 2x2”
MUROS
VENTILADOS
MODARQ 2x2”
S E M I N A R I O R E C O N S T R U C C I O N E N M A D E R A - C C H C - 5 M A Y O 2 0 1 0C A M A R A D E A IR E
Yeso cartón 15 mm
Polietileno 0,2 mm
OSB 11,1 Lana de vidrio50 mm
Fieltro asfaltico Revestimiento exterior C A M A R A D E A IR E
Distanciador Pino IPV 1”
Tensor Fe galvanizado
MUROS
VENTILADOS
TABIQUE NZ 2X3”
S E M I N A R I O R E C O N S T R U C C I O N E N M A D E R A - C C H C - 5 M A Y O 2 0 1 0TECHUMBRES
VENTILADAS
VIGA DOBLE T
S E M I N A R I O R E C O N S T R U C C I O N E N M A D E R A - C C H C - 5 M A Y O 2 0 1 0TECHUMBRES
VENTILADAS
CERCHA CASETON .- HABITABLE
S E M I N A R I O R E C O N S T R U C C I O N E N M A D E R A - C C H C - 5 M A Y O 2 0 1 0ENTREPISOS
COMBINADOS
HORMIGÓN 45 mm
Polietileno 0,2 mm AISLANGLASS 20 mm OSB 11,1 mm
PINO CEP. 2x10”
CADENETA 2x6”
YESO CARTON 10 mm
ENVIGADO DE HORMIGON
S E M I N A R I O R E C O N S T R U C C I O N E N M A D E R A - C C H C - 5 M A Y O 2 0 1 0ENTREPISOS
COMBINADOS
HORMIGÓN 45 mm
Polietileno 0,2 mm
AISLANGLASS 20 mm
PINO CEP. 2x10”
LOSA MADERA SOLIDA
Piezas 1x6” y 1x4”. Aserrada seca.
LOSA MADERA SOLIDA
S E M I N A R I O R E C O N S T R U C C I O N E N M A D E R A - C C H C - 5 M A Y O 2 0 1 0ENTREPISOS
COMBINADOS
HORMIGÓN 65 mm
VARILLA ACERO ESTRUCTURAL HILADA 0 mm
AISLANGLASS 20 mm
V IG A P IN O L A MI N A DA 8 8 x 8 5 m m C / 6 0 c m
LOSA COLABORANTE
S E M I N A R I O R E C O N S T R U C C I O N E N M A D E R A - C C H C - 5 M A Y O 2 0 1 0ENTREPISOS
COMBINADOS
AISLANGLASS 20 mm
LOSETA PREFABRICADA DE HORMIGON 50mm
V IG A C O N T R A C H A P A D O 4 0 c m
LOSETA PREFABRICADA
S E M I N A R I O R E C O N S T R U C C I O N E N M A D E R A - C C H C - 5 M A Y O 2 0 1 0PROTOTIPOS
CONSTRUIDOS
13,6 UF /m
2
Arquitectos
Superficie
Demanda energía
Plazo ejecución
Constructora
Rodrigo Cepeda & Mario Ubilla – 2007
99 m2
85 kWh/m2año (120 reglam. térmica)
13 semanas
MEGACI – Marcos Espinoza
VIVIENDA – SANTIAGO
PROTOTIPOS
CONSTRUIDOS
Arquitectos
Superficie
Demanda energía
Plazo ejecución
Constructora
Teodoro Fenández & Sebastián Hernández S. – 2007
98 m2
68 kWh/m2año (90 reglam. térmica)
11 semanas
GALVEZ Y VALDIVIA
VIVIENDA – TEMUCO
12,7 UF /m
2
PROTOTIPOS
CONSTRUIDOS
Arquitectos
Superficie
Demanda energía
Plazo ejecución
Constructora
Juan Ignacio Baixas & Enrique Del Río – 2007
102 m2
93 kWh/m2año (125 reglam. térmica)
13 semanas
CHRISTIAN RAUCH
VIVIENDA – PTO. MONTT
13,1 UF /m
2
PROTOTIPOS
CONSTRUIDOS
12,9 UF /m
2
Arquitectos
Superficie
Demanda energía
Plazo ejecución
Constructora
Juan Ignacio Baixas & Mario Ublla – 2007
135 m2
12,9 kWh/m2año (18,5 reglam. térmica)
8 semanas
LONCOTRARO
SALA CUNA – VILLARRICA
PROTOTIPOS
CONSTRUIDOS
Arquitectos
Superficie
Demanda energía
Plazo ejecución
Constructora
SALA CUNA – MARIA PINTO
14,9 UF /m
2
Juan Ignacio Baixas & Mario Ublla – 2008
205 m2
14,9 kWh/m2año (22,1 reglam. térmica)
16 semanas
RICARDO CRUZ
PROTOTIPOS
CONSTRUIDOS
6,8 UF /m
2
Arquitectos
Superficie
Demanda energía
Plazo ejecución
Constructora
Juan Ignacio Baixas & Mario Ublla – 2007
48,5 m2
75 kWh/m2año (130 reglam. térmica)
8 semanas
CONSORCIO VILLARRICA
VIVIENDA SOCIAL - ICALMA
PROTOTIPOS
CONSTRUIDOS
6,8 UF /m
2
Arquitectos
Superficie
Demanda energía
Plazo ejecución
Constructora
Juan Ignacio Baixas & Mario Ublla – 2007
48,5 m2
75 kWh/m2año (130 reglam. térmica)
8 semanas
CONSORCIO VILLARRICA
VIVIENDA SOCIAL -
VILLARRICA
PROTOTIPOS
CONSTRUIDOS
60 UF
Arquitectos
Superficie
Demanda energía
Plazo ejecución
Ubicación
Todos UC + SOCIOS CIDM
18,7 m2
78% menos que solución Techo para Chile
ALUMNOS ESC. ARQ. UC – mar 2010
CUREPTO – VII REGION
VIV. EMERGENCIA
PROGRESIVA
modulo base 18,7 M2
+ módulo sanitario
+ habitación
+ 2 habitaciones
25 UF
PROYECTOS
EN CURSO
Arquitectos
Superficie
Constructora
VIVEE – CIDM - 2010
50- 70 y 100 m2
Licitación – MINVU - Sep. 2010
33 VIVIENDAS –
PTO. WILLIAMS
PROYECTOS
EN CURSO
Arquitectos
Superficie
Mandante
VIVEE – CIDM – MODARQ. 2010
100, 70 Y 50 m2
CONICYT - APLICACIÓN DE TCNOLOGIA DE I+D Fondef D06i1034
VIVIENDAS
1500 UF y < 1000
S E M I N A R I O R E C O N S T R U C C I O N E N M A D E R A - C C H C - 5 M A Y O 2 0 1 0
