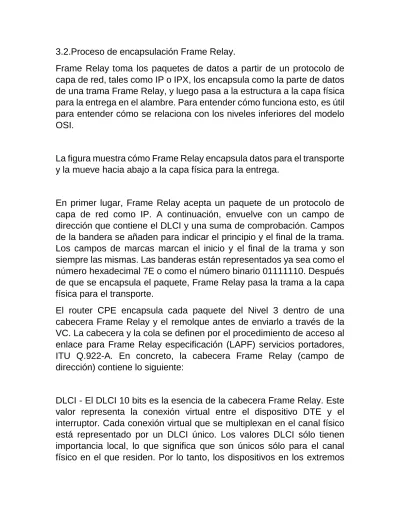

3.2.Proceso de encapsulación Frame Relay.
Frame Relay toma los paquetes de datos a partir de un protocolo de capa de red, tales como IP o IPX, los encapsula como la parte de datos de una trama Frame Relay, y luego pasa a la estructura a la capa física para la entrega en el alambre. Para entender cómo funciona esto, es útil para entender cómo se relaciona con los niveles inferiores del modelo OSI.
La figura muestra cómo Frame Relay encapsula datos para el transporte y la mueve hacia abajo a la capa física para la entrega.
En primer lugar, Frame Relay acepta un paquete de un protocolo de capa de red como IP. A continuación, envuelve con un campo de dirección que contiene el DLCI y una suma de comprobación. Campos de la bandera se añaden para indicar el principio y el final de la trama. Los campos de marcas marcan el inicio y el final de la trama y son siempre las mismas. Las banderas están representados ya sea como el número hexadecimal 7E o como el número binario 01111110. Después de que se encapsula el paquete, Frame Relay pasa la trama a la capa física para el transporte.
El router CPE encapsula cada paquete del Nivel 3 dentro de una cabecera Frame Relay y el remolque antes de enviarlo a través de la VC. La cabecera y la cola se definen por el procedimiento de acceso al enlace para Frame Relay especificación (LAPF) servicios portadores, ITU Q.922-A. En concreto, la cabecera Frame Relay (campo de dirección) contiene lo siguiente:
opuestos de una conexión pueden utilizar diferentes valores de DLCI para referirse a la misma conexión virtual.
Dirección extendida (EA) - Si el valor del campo EA es 1, el byte actual está decidido a ser el último octeto DLCI. Aunque las implementaciones actuales de Frame Relay todos utilizan una de dos octetos DLCI, esta capacidad no permite DLCI más largos en el futuro. El octavo bit de cada byte del campo de dirección indica la EA.
C / R - Sigue el DLCI más significativo en el campo de direcciones. El bit C / R no es generalmente utilizado por Frame Relay.
Control de Congestión - Contiene 3 bits que controlan los mecanismos de congestión-notificación de Frame Relay. Los bits FECN, BECN y DE son los últimos tres bits en el campo de direcciones. El control de congestión se discute en un tema más adelante.
Cuando más de dos sitios se van a conectar, debe tener en cuenta la topología de las conexiones entre ellos. Una topología es el mapa o el diseño visual de la red Frame Relay. Debe tener en cuenta la topología desde varias perspectivas para entender la red y los equipos utilizados para construir la red. Topologías completas para el diseño, implementación, operación y mantenimiento incluyen mapas sinópticos, mapas conexión lógica, mapas funcionales, y mapas de direcciones que muestran los equipos y de los canales detallados enlaces.
Redes Frame Relay rentables enlazan docenas e incluso cientos de sitios. Teniendo en cuenta que una red corporativa puede abarcar cualquier número de proveedores de servicios e incluir las redes de negocios adquiridos difieren en diseño básico, topologías documentan puede ser un proceso muy complicado. Sin embargo, cada red o segmento de red puede ser visto como uno de los tres tipos de topología: estrella, malla completa, o de malla parcial.
Topología en estrella (hub and spoke)
Chicago que actúa como un centro y sede de los servicios de atención primaria. Observe que Span ha crecido y recientemente abrió una oficina en San José. El uso de Frame Relay hecho esta expansión relativamente fácil.
Las conexiones a cada uno de los cinco sitios remotos actúan como radios. En una topología en estrella, la ubicación del centro se elige generalmente por el coste más bajo de línea arrendada. Al implementar una topología en estrella con Frame Relay, cada sitio remoto tiene un enlace de acceso a la nube Frame Relay con un solo VC.
Esto muestra la topología de estrella en el contexto de una nube Frame Relay. El centro de operaciones en Chicago tiene un enlace de acceso con múltiples VCs, uno para cada sitio remoto. Las líneas que van hacia fuera de la nube representan las conexiones desde el proveedor de servicios Frame Relay y terminan en las instalaciones del cliente. Por lo general son líneas que van en la velocidad de 56.000 bps a E-1 (2.048 Mbps) y más rápido. Uno o más números DLCI se asignan a cada punto de la línea. Dado que los costos de Frame Relay no están relacionadas con la distancia, el centro no tiene que estar en el centro geográfico de la red.
Esta cifra representa una topología de malla completa usando líneas dedicadas. Una topología de malla completa se adapta a una situación en la que pueda acceder a los servicios que están dispersos geográficamente y se requiere acceso de alta fiabilidad para ellos. Una topología de malla completa conecta todos los sitios a cualquier otro sitio. El uso de las interconexiones de líneas alquiladas, interfaces y líneas seriales adicionales añaden costes. En este ejemplo, se requieren 10 líneas dedicadas para interconectar cada sitio de una topología de malla completa.
El uso de Frame Relay, un diseñador de la red puede construir múltiples conexiones simplemente configurando VC adicionales en cada enlace existente. Esta actualización de software crece la topología en estrella a una topología de malla completa sin el costo de hardware adicional o líneas dedicadas. Desde VC usan multiplexación estadística, varios VC en un enlace de acceso general, hacer un mejor uso de Frame Relay que los VC individuales. La figura muestra cómo Span ha utilizado cuatro capitalistas de riesgo en cada enlace para escalar su red sin necesidad de añadir nuevo hardware. Los proveedores de servicios cobran por el ancho de banda adicional, pero esta solución es generalmente más rentable que el uso de líneas dedicadas.
Topología parcial de malla
Por esta razón, las redes más grandes están configurados generalmente en una topología de malla parcial. Con malla parcial, hay más interconexiones que las requeridas para una disposición en estrella, pero no tantas como para una malla completa. El patrón real depende de los requisitos de flujo de datos.
Mapa Address Frame Relay
Antes de que un router de Cisco es capaz de transmitir datos a través de Frame Relay, necesita saber que mapea DLCI local a la dirección de la Capa 3 del destino remoto. Routers Cisco admiten todos los protocolos de capa de red a través de Frame Relay, como IP, IPX y AppleTalk. Esta asignación de dirección a DLCI se puede lograr ya sea por asignación estática o dinámica.
ARP Inverso
los capitalistas de riesgo a veces se obtienen a partir de la capa 2 de señalización, y la capa correspondiente 3 direcciones debe estar disponible antes de que se pueden utilizar estos capitalistas de riesgo. Mientras ARP resuelve direcciones de Capa 3 a la Capa 2 direcciones, ARP inverso hace lo contrario.
Cartografía Dinámica
Asignación de dirección dinámica se basa en el ARP inverso para resolver un siguiente dirección de protocolo de red hop a un valor DLCI local. El router Frame Relay envía peticiones ARP inverso en su PVC para descubrir la dirección de protocolo del dispositivo remoto conectado a la red Frame Relay. El router utiliza las respuestas para rellenar una tabla de asignación de direcciones a DLCI en el router Frame Relay o servidor de acceso. El router construye y mantiene esta tabla de asignación, que contiene todas las solicitudes ARP inverso resueltas, incluyendo tanto las entradas de asignación dinámica y estática.
La figura muestra la salida del comando show frame-relay map. Se puede ver que la interfaz está funcionando y que la dirección IP de destino es 10.1.1.2. El DLCI identifica la conexión lógica que se utiliza para llegar a esta interfaz. Este valor se muestra de tres formas: su valor decimal (102), su valor hexadecimal (0x66), y su valor como aparecería en el alambre (0x1860). Esta es una entrada estática, no una entrada dinámica. El enlace está utilizando Cisco encapsulación en contraposición a encapsulación IETF.
En los routers Cisco, ARP inverso está activado por defecto para todos los protocolos habilitados en la interfaz física. Paquetes ARP inverso no se envían para los protocolos que no están habilitados en la interfaz.
siguiente dirección de protocolo de salto a un DLCI local. Un mapa estático funciona de manera similar a la ARP inverso dinámico asociando una dirección de protocolo de siguiente salto especificado a un Frame Relay DLCI locales. No se puede utilizar ARP inverso y una declaración mapa para el mismo DLCI y protocolo.
Un ejemplo del uso de asignación de dirección estática es una situación en la que el router en el otro lado de la red Frame Relay no admite ARP inverso dinámico para un protocolo de red específico. Para proporcionar la accesibilidad, se requiere una asignación estática para completar la dirección de capa de red remota a la resolución DLCI local.
Otro ejemplo está en una red Frame Relay hub-and-spoke. Utilice asignación de dirección estática en los enrutadores radiales para proporcionar accesibilidad radios para radios. Debido a que los enrutadores radiales no tienen conectividad directa entre sí, dinámica Inverse ARP no funcionaría entre ellos. Dinámica Inverse ARP se basa en la presencia de una conexión directa punto a punto entre dos extremos. En este caso, ARP inverso dinámico sólo funciona entre el cubo y radios, y los radios requieren asignación estática para proporcionar accesibilidad a la otra.
Configuración de la asignación estática
El establecimiento de asignación estática depende de sus necesidades de red. Aquí están los diferentes comandos para utilizar:
Para asignar entre un siguiente dirección de protocolo hop y dirección de destino DLCI, utilice este comando: frame relay mapa protocolo protocolo dirección dlci [difusión] [IETF] [cisco].
Se puede simplificar en gran medida la configuración para el primer protocolo de ruta libre más corta (OSPF), añadiendo la palabra clave broadcast opcional al hacer esta tarea.
