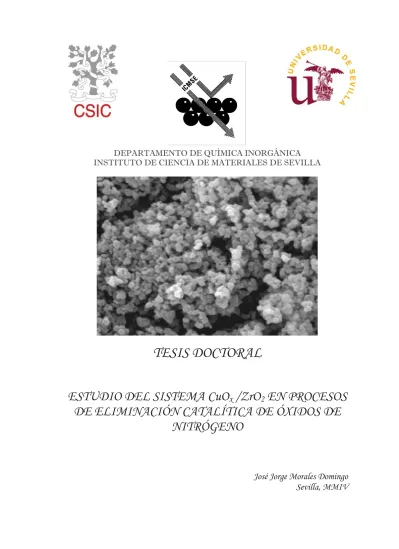

DEPARTAMENTO DE QUÍMICA INORGÁNICA INSTITUTO DE CIENCIA DE MATERIALES DE SEVILLA
TESIS DOCTORAL
ESTUDIO DEL SISTEMA CuO
x
/ZrO
2
EN PROCESOS
DE ELIMINACIÓN CATALÍTICA DE ÓXIDOS DE
NITRÓGENO
José Jorge Morales Domingo
Sevilla, MMIV
Estudio del Sistema CuO
x
/ZrO
2
en Procesos de
ESTUDIO DEL SISTEMA CuO
x/ZrO
2EN PROCESOS DE ELIMINACIÓN
CATALÍTICA DE ÓXIDOS DE NITRÓGENO
Memoria presentada por el Licenciado José Jorge Morales Domingo, con objeto de
aspirar al titulo de Doctor en Ciencias Químicas.
Sevilla, Diciembre 2004.
Fdo.: José Jorge Morales Domingo
Los Directores de la Tesis Doctoral
Prof. Dr. D. Alfonso Caballero Martínez
Inv. Dr. D. Juan Pedro Espinós Manzorro
Profesor Titular de Química Inorgánica Investigador Científico del CSIC
Universidad de Sevilla
Instituto de Ciencia de Materiales de Sevilla.
Departamento de Química Inorgánica e Instituto de Ciencia de Materiales
Universidad de Sevilla – Consejo Superior de Investigaciones Científicas
Esta Tesis Doctoral fue defendida el cuatro de marzo de dos mil cinco en el Salón de
Actos del Instituto de Ciencia de Materiales de Sevilla, ante el Tribunal presidido por
el Dr.D.Vicente Rives Arnau, Catedrático de Química Inorgánica de la Universidad
de Salamanca; los vocales Dr.D.Agustín Rodríguez González-Elipe, Profesor de
In-vestigación del CSIC; Dr.D.Enrique Rodríguez Castellón, Catedrático de Química
Inorgánica de la Universidad de Málaga; Dr.D.Manuel Ocaña Jurado, Investigador
Científico del CSIC; y como secretario el Dr.D.José Antonio Navío Santos, Profesor
Titular de Química Inorgánica de la Universidad de Sevilla; obteniendo la máxima
AGRADECIMIENTOS
Esta Memoria se ha logrado gracias al trabajo realizado durante un largo
pe-riodo. Como es de suponer, en el curso de la misma, he contraído muchas deudas de
gratitud. Quisiera por tanto expresar mi agradecimiento a todos los que han
colabora-do en la confección de la misma, en primer lugar a mis directores, Alfonso Caballero
Martínez y Juan Pedro Espinós Manzorro. A Agustín Rodríguez González Elipe,
director del Grupo de Investigación
“Superficies, Interfases y Capas Finas”
, e
investi-gador responsable del proyecto de investigación
“Capas finas en forma de membranas
con aplicaciones para la eliminación catalítica de contaminación gaseosa y como sensores de
gases (ref.: Mat97-0689)”
, que junto con el proyecto
“Desarrollo y puesta a punto de
sistemas catalíticos de bajo coste para la eliminación de gases contaminantes (ref.:
1fd97-0692-c02-01)”
, ambos financiados por la CICYT
*, han aportado el soporte
económi-co para la realización del presente trabajo y en los cuales se enmarca el mismo. A
Ma-nuel Ocaña Jurado, por su colaboración en la síntesis del óxido de circonio en polvo
utilizado como soporte de los catalizadores estudiados
†, así como por su ayuda en la
obtención de los termogramas de estos materiales. A María Inmaculada Rosa Cejudo,
por su asistencia durante la diálisis del óxido de circonio. A María Isabel Márquez
Moulín, Pablo Gordillo Striehl y Ana Belén, por su ayuda en la obtención de buena
parte de los espectros de transmisión en el infrarrojo. A Teresa Cristina Rojas Ruiz,
por su colaboración en la obtención de las fotografías de los materiales estudiados
mediante microscopia electrónica de transmisión. A María del Carmen Jiménez de
Haro, por su ayuda en la obtención de las fotografías de microscopia electrónica de
barrido y en las medidas de fluorescencia de rayos X. A Enrique Jiménez Roca, por su
asistencia durante la obtención de las fotografías ópticas y en la confección del
dispo-sitivo de electroforesis de grandes chapas. A Antonio Macías Pérez, por su ayuda
du-rante la adquisición de parte de los espectros XPS. A Juan Pedro Holgado Vázquez,
por su ayuda en la puesta en marcha del equipo para el análisis de la actividad
catalí-tica, así como su cesión desinteresada del programa con el que se han transformado los
ficheros de los espectros XPS a formato ASCII, y con el que se ha realizado la
calibra-ción en energía, e igualmente por el análisis de factores de los espectros XANES. A
Ginés González de la Bandera y Juan Pedro Holgado Vázquez, por su ayuda durante
la obtención de los espectros XAS. A James A. Anderson, por su colaboración y ayuda
durante mi estancia en el Departamento de Química Física e Inorgánica de la
Uni-versidad de Dundee (Escocia), donde tuve la oportunidad de iniciarme en la
espectro-metría de absorción infrarroja por reflectancia difusa y la detección
quimioluminis-cente de NO
x. A Antonio García Delgado, por haberme asistido durante la puesta a
punto del reactor catalítico de reflujo, así como durante la adquisición de los datos
obtenidos con el mismo. A Ginés González de la Bandera, por su ayuda durante el
* Comisión Interministerial de Ciencia y Tecnología. †
En la portada se puede observar una microfotografía obtenida por microscopia electrónica de ba-rrido del catalizador CuOx/ZrO2 con un contenido en cobre del 3% en masa (~13.000 aumentos).
seño y puesta a punto del equipo de métodos térmicos programados (DTP, TPR,
RTP). A María Isabel Márquez Moulín y Fco. Javier Guerle González por su ayuda
en la obtención de parte de los datos de quimisorción presentados. A Santiago
Mora-les Domingo por la resolución de los sistemas de ecuaciones no lineaMora-les necesarios para
calcular la fracción molar de los gases NO, NO
2y N
2O
4en función de la temperatura.
A José Carlos Rivero Cabello y Rafael Álvarez Romo por su asistencia con los
pro-blemas informáticos.
También quisiera agradecer a todos aquellos que aunque no han participado
directamente en la confección de esta memoria, si lo han hecho de otro modo no menos
importante. A Jim Anderson, Belén Bachiller Baeza, Dan Rosenberg, Andrew Potter,
Richard Baker y Mercedes Pozuelo Rubio por el paréntesis caledonio, y a todos los
participantes del
“
30
thFirbush Meeting”
celebrado en los incomparables parajes del
“Loch Tay”
. A Irina Dimitrova, Flora María Carrera López, José Luis Hueso
Mar-tos, Catalina Mansilla Sánchez, Raúl Pozas Bravo, Ana Isabel Martín Concepción,
Mª del Rosario Sánchez Rodríguez, Ana Isabel Becerro Nieto, Ana Carmen Perdigón
Aller, María Dolores Alba Carranza, Gerardo Colón Ibáñez, María Jesús Sayagués
de la Vega, María Inmaculada Rosa Cejudo, María del Carmen Hidalgo López, Said
El-Mrabet, Padmanabha Reddy Ettireddy, Juan Carlos Sánchez López y Ángel
Ba-rranco Quero, así como a todos los becarios de investigación que participaron en la
or-ganización del congreso ECASIA’99, a los cuales agradezco su encomiable actitud
durante las muchas horas que hemos pasado juntos en el Instituto. A Coralma, Virgen
de los Reyes y Mar del Plata.
Por otro lado quisiera agradecer de manera muy especial a Santiago Morales
Domingo, Francisca Méndez Martín, Ana María Cordón Rodríguez, María Isabel
Márquez Moulín, Ginés González de la Bandera, Elena López Navarrete, Cristina
Fernández Ramos, Alberto Knox, Jacob Hodar Padial, Ana Belén Rejón Montero,
María del Carmen Perálvarez Gutiérrez, Consuelo Ramos Mielgo, Antonio Javier
Or-tiz Villodres, José Torres Hernández, David Ruiz Sánchez, Emilio Pérez García y
Elena Jimeno Lecina, que haciendo gala de una gran generosidad, me han hecho
so-portables estos años, ayudándome en distintos aspectos sin los que hubiese sido
impo-sible dadas las circunstancias, concluir este trabajo.
Por supuesto a mis padres José Morales Durán y María Domingo Orihuela, y
a mi hermano Santiago que han soportado pacientemente mi dilatada tesis, a los
cua-les debo más de lo que aquí se pueda decir, y a los que dedico cariñosamente todo este
esfuerzo.
No quisiera olvidarme de todos aquellos que por un descuido mío no aparecen
en estos agradecimientos, así como muchas personas que a través del tiempo me han
alentado con sus imperecederos consejos, y hacer mención especial de todo el personal
de Servicios del Centro de Investigaciones Científicas Isla de la Cartuja, los cuales
ejercen una labor callada pero no poco importante, el mentarlos a todos sería
imposi-ble.
J.J.M.D.
Diciembre, 2004
El yo brilla en el espacio mediante el conocimiento.
Los
Upanishads.
En algún rincón lejano del centelleante universo
desparramado en innumerables sistemas solares,
hubo una vez un astro en el que animales
inteli-gentes inventaron el conocimiento. Fue el segundo
más orgulloso y engañoso de la
“historia del
mun-do”
, aunque sólo un segundo. Tras breves
instan-tes, el astro se heló, y los listos animales tuvieron
que morir. Alguien podría inventar una fábula así
y no habría ilustrado suficientemente cuán
lasti-moso, sombrío y fugaz es el intelecto humano
den-tro de la naturaleza, qué excepción tan arbitraria y
carente de sentido es la inteligencia en medio del
universo; hubo eternidades en las que ésta no
exis-tía; y cuando haya terminado de nuevo, nada
habrá tenido lugar.
In Memoriam
Roberto Morales Domingo
Francisco Domingo Orihuela
1928-2000
ÍNDICE GENERAL
Primera Sección: Introducción y Generalidades
Capítulo I. Eliminación catalítica de los óxidos de nitrógeno. ...23
I.1. Introducción... 23
I.2. Los óxidos de nitrógeno como contaminantes atmosféricos. Origen de las emisiones. ... 28
I.3. Daños ecológicos y para la salud humana producidos por los óxidos de nitrógeno. ... 32
I.4. Legislación para el control de las emisiones de NOx... 34
I.5. Tecnologías de control de las emisiones de NOx... 35
I.5.1. Descomposición Catalítica de NOx (CD). ... 39
I.5.2. Reducción Catalítica Selectiva de NOx (SCR). ... 40
I.5.2.1. SCR con amoníaco (NH3-SCR), o urea como reductores... 42
I.5.2.2. SCR con hidrocarburos como reductores (HC-SCR). ... 47
I.5.2.2.1. Las zeolitas como catalizadores de HC-SCR... 48
I.5.2.2.2. Óxidos metálicos soportados, como catalizadores de HC-SCR... 54
I.6. Resumen y Objetivos de la presente memoria... 61
Segunda Sección: Parte Experimental Capítulo II. Materiales, Métodos y Técnicas Experimentales...65
II.1. Reactivos... 65
II.2. Síntesis del óxido de circonio... 66
II.3. Síntesis de los sistemas catalíticos en polvo CuOx/ZrO2... 67
II.4. Deposición electroforética sobre acero austenítico del sistema catalítico CuOx/ZrO2. ... 68
II.5. Preparación de modelos de CuOx depositado en ZrOx (m-CuOx/ZrOx) y grafito (Cu/grafito)... 70
II.6. Espectroscopia de fotoelectrones de rayos X (XPS). ... 71
II.7. Difracción de rayos X. ... 76
II.8. Microscopia electrónica de transmisión (TEM). ... 77
II.9. Microscopia electrónica de barrido (SEM). ... 78
II.10. Termogravimetría (TG), y análisis térmico diferencial (ATD). ... 78
II.11. Microelectroforesis y espectroscopia de fotocorrelación. ... 79
II.12. Técnicas de fisisorción y quimisorción de gases... 80
II.13. Reactor catalítico de flujo atmosférico... 82
II.14. Reactor catalítico de reflujo. ... 86
II.15. Métodos térmicos programados: desorción, reducción y reactividad (DTP, TPR, RTP)... 87
II.16. Espectrometría de masas. ... 90
II.17. Espectroscopia de absorción en el Infrarrojo (FT-IR)... 92
II.18. Espectroscopia de absorción de rayos X (XAS)... 93
II.19. Análisis de Factores. ... 97
Tercera Sección: Resultados Capítulo III. Caracterización fisicoquímica de los sistemas ZrO2 y CuOx/ZrO2...101
III.1. Introducción... 101
III.2. Caracterización del óxido de circonio... 102
III.2.1. Estabilización microestructural del ZrO2. ... 102
III.2.2. Caracterización de la superficie del ZrO2. ... 108
III.3. Caracterización del sistema catalítico CuOx/ZrO2. ... 110
III.3.1. Preparación del sistema CuOx/ZrO2... 110
III.3.2. Análisis microestructural del sistema CuOx/ZrO2... 114
III.3.3. Estudio de la dispersión del cobre en el sistema CuOx/ZrO2. ... 115
III.3.4. Estudio por XAS del cobre en el sistema CuOx/ZrO2. ... 123
III.3.5. Estudio por TPR de la reducibilidad del cobre en el sistema CuOx/ZrO2. ... 125
III.4. Caracterización del sistema CuOx/ZrO2/acero. ... 128
Capítulo IV. Actividad catalítica de los sistemas ZrO2 y CuOx/ZrO2 en los procesos de eliminación de NOx. ... 133
IV.1. Introducción... 133
IV.2. Estudio de la actividad catalítica de los sistemas ZrO2 y CuOx/ZrO2. ... 137
IV.2.1. Descomposición Catalítica de NO. ... 138
IV.2.2. Reducción Catalítica de NO con hidrocarburos... 140
IV.2.3. Reducción Catalítica Selectiva de NO con hidrocarburos. ... 150
IV.3. Estabilidad catalítica del sistema CuOx/ZrO2. ... 157
IV.3.1. Efecto de la presencia de agua en las prestaciones catalíticas del sistema CuOx/ZrO2... 158
IV.4. Influencia de la Vespacial y la concentración de reactivos sobre la actividad de CuOx/ZrO2... 161
IV.5. Deposición del sistema CuOx/ZrO2 en placas de acero. Estudio de la actividad catalítica... 165
IV.6. Resumen y Conclusiones... 169
Capítulo V. Estudio de los procesos de adsorción de NO, O2 y CxHy en los sistemas ZrO2 y CuOx/ZrO2... 173
V.1. Introducción. ... 173
V.2. Estudio por desorción térmica programada de la interacción de ZrO2 con NO y NO/O2. ... 178
V.3. Estudio por desorción térmica programada de la interacción de CuOx/ZrO2 con NO y NO/O2. 182 V.4. Estudio por reactividad térmica programada del sistema CuOx/ZrO2, con NO y CH4... 186
V.5. Estudio Infrarrojo de la interacción de ZrO2 con mezclas de NO, O2 e hidrocarburos. ... 190
V.5.1. Estudio de la interacción de la superficie de ZrO2 con NO... 191
V.5.2. Estudio de la interacción de la superficie de ZrO2 con NO/O2. ... 200
V.5.3. Estudio de la interacción de la superficie de ZrO2 con hidrocarburos. ... 202
V.6. Estudio Infrarrojo de la interacción de CuOx/ZrO2 con mezclas de NO, O2 e hidrocarburos. ... 209
V.6.1. Estudio de la interacción de la superficie de CuOx/ZrO2 con NO... 209
V.6.2. Estudio de la interacción de la superficie de CuOx/ZrO2 con NO/O2... 212
V.6.3. Estudio de la interacción de la superficie de CuOx/ZrO2 con hidrocarburos... 214
V.7. Resumen y Conclusiones. ... 224
Capítulo VI. Estudio XPS y XAS del estado fisicoquímico del Cu en CuOx/ZrO2 en condiciones de reacción.... 231
VI.1. Introducción... 231
VI.2. Características XPS de partículas de Cu, Cu2O y CuO soportadas en ZrO2... 236
VI.2.1. Sistema laminar Cu/Zr... 236
VI.2.2. Sistemas laminares Cu2O/ZrO2 y CuO/ZrO2. ... 239
VI.2.3. Diagramas de estado químico para el sistema CuOx/ZrO2... 243
VI.2.4. Aplicación del diagrama de estado químico en la deposición de Cu sobre ZrO2... 245
VI.2.5. Aplicación del diagrama de estado químico en muestras pulverulentas CuOx/ZrO2. ... 248
VI.3. Determinación por XPS del estado de oxidación del Cu en sistemas catalíticos CuOx/ZrO2. .. 250
VI.3.1. Reactividad de las especies Cu2+ frente a tratamientos térmicos reductores... 251
VI.3.2. Reactividad de las especies Cu+ frente a tratamientos térmicos con NO. ... 255
VI.3.3. Estado químico del cobre bajo exposición a mezclas de NO e hidrocarburos... 257
VI.4. Estudio XPS de la interacción Cu/C en relación con la actividad de sistemas CuOx/ZrO2. ... 261
VI.5. Estudio XAS del sistema CuOx/ZrO2 en condiciones de reacción... 269
VI.5.1. Estudio del estado químico del cobre tras los tratamientos con metano. ... 269
VI.5.2. Estudio del estado químico del cobre tras los tratamientos con propano... 275
VI.5.3. Estudio del estado químico del cobre tras los tratamientos con propeno... 279
VI.6. Resumen y Conclusiones... 282
Cuarta Sección: Conclusiones Capítulo VII. Discusión y Conclusiones. ...289
VII.1. Discusión... 289
VII.2. Conclusiones. ... 304
Bibliografía Capítulo VIII. Bibliografía...309
ACRÓNIMOS USADOS EN EL TEXTO
AES Auger Electron Spectroscopy,Espectroscopia de Electrones Auger
ATD Análisis Térmico Diferencial BET Brunnauer, Emmett y Teller C.E. Coeficiente Estequiométrico
CD Catalytic Descomposition, Descomposición Catalítica
CN Condiciones Normales (1 atm y 0ºC)
CR Catalytic Reduction, Reducción Catalítica
DTP Desorción Térmica Programada
E.C. Energía Cinética E.E. Energía de Enlace
EDX Energy Dispersive X-ray Analysis, Análisis Químico por Energías
Dispersivas de Rayos X
EELS Electron Energy Loss Spectroscopy, Espectroscopia de Pérdida de Energía de Electrones
EPD Electrophoretic Deposition, Deposición Electroforética
ESRF European Synchrotron Radiation Facility, Instalación Europea de Radiación Sincrotrón
EXAFS Extended X-ray Absorption Fine Structure, Estructura Fina de la Absorción de Rayos X Extendida
FTIR Fourier Transform Infra Red, Espectroscopia de Absorción Infra-rroja por Transformada de Fourier
HC Hidrocarburo
LEIS Low Energy Ion Scattering, Dispersión de Iones de Baja Energía
PIE Punto Isoeléctrico
RHEELS Reflection High Energy Electron Loss Spectroscopy, Espectrosco-pia de Pérdida de Electrones de Alta Energía por Reflexión
RPES Resonant Photoemission Spectroscopy, Espectroscopia de Fotoemi-sión Resonante
RTP Reactividad Térmica Programada
SCR Selective Catalytic Reduction, Reducción Catalítica Selectiva
SEM Scanning Electron Microscopy, Microscopia Electrónica de Barrido
TCD Termic Conductivity Detector, Catarómetro o Detector de
Conducti-vidad Térmica
TEM Transmission Electron Microscopy, Microscopia Electrónica de
Transmisión
TG Termogravimetría
TGD Termogravimetría Derivada
TPR Temperature Programmed Reduction, Reducción Térmica
Pro-gramada
UHV Ultra High Vacuum, Ultra Alto Vacío
UPS Ultraviolet Photoelectron Spectroscopy, Espectroscopia
Fotoelec-trónica Ultravioleta
XAES X-ray excited Auger Electron Spectroscopy, Espectroscopia de Electrones Auger Excitados con Rayos X
XANES X-ray Absorption Near Edge Structure, Estructura Cercana al Bor-de Bor-de Absorción Bor-de Rayos X
XAS X-ray Absorption Spectroscopy, Espectroscopia de Absorción de
Rayos X
XPS X-ray Photoelectron Spectroscopy, Espectroscopia Fotoelectrónica
de Rayos X
SECCIÓN
I
INTRODUCCIÓN Y
GENERALIDADES
Capítulo I.
Eliminación catalítica de los óxidos de nitrógeno.
I.1. Introducción.
El tema de la presente memoria se encuentra relacionado con uno de los principales problemas ambientales que acucian a la humanidad, el cambio de la composición de la atmósfera terrestre. En realidad, la atmósfera nunca ha estado libre de cambios, pues su composición y temperatura han variado a lo largo de la historia de la Tierra. Sin embargo, en los dos últimos siglos, el cam-bio introducido por la actividad humana en su composición no tiene preceden-tes, debido al aumento exponencial en el consumo de combustibles fósiles (hidrocarburos), en las sociedades modernas.
La humanidad usa principalmente los combustibles fósiles para obtener energía por medio de su combustión, por lo que se ha denominado a nuestra sociedad actual “la sociedad de la combustión”, ya que es posible afirmar que la civilización tecnológica se sustenta en el proceso representado por la ecua-ción general siguiente:
CmHn+ (m+n/4)O2 mCO2 + (n/2)H2O ec. [I-1]
El CO2 y el H2O son los principales productos de esta reacción, además de otros minoritarios como hidrocarburos parcialmente oxidados y monóxido de carbono, consecuencia de la combustión incompleta de los hidrocarburos. Junto a esto, suele producirse hidrógeno, óxidos de nitrógeno y azufre, así co-mo partículas carbonáceas en forma de hollín. La emisión de estas substancias a la atmósfera, puede provocar cambios en el clima y en el medioambiente, problema sumamente complejo de resolver, no sólo desde un punto de vista científico y técnico, sino también por sus implicaciones políticas y económicas.
Esta memoria se ocupa de las emisiones de óxidos de nitrógeno. Las combinaciones conocidas de nitrógeno y oxígeno son: el óxido nitroso N2O, el
óxido nítrico NO, el dióxido de nitrógeno NO2, el tetróxido de nitrógeno N2O4,
el trióxido de nitrógeno N2O3, y el pentóxido de nitrógeno N2O5. Sin embargo,
los óxidos más estables e importantes y que además son los que se encuentran en los gases de combustión, son el óxido nítrico NO y el dióxido de nitrógeno NO2, anotados conjuntamente como NOx. El NO2 se forma fácilmente cuando el NO se mezcla con aire a temperatura ordinaria. La relación NO/NO2 en dis-tintos tipos de emisiones, suele encontrarse entre 9 y 5{Derwent y Stewart, (1973); Reed y Barrett, (1965)}. Por otra parte el NO2 se asocia con facilidad, generando el dímero N2O4. Existe, por tanto, un equilibrio complejo entre el N2O4, NO2, NO y ade-más, con sus elementos constitutivos N2 y O2, que se puede representar me-diante el esquema de la ec. [I-2]{Greenwood y Earnshaw, (1998)}:
1/2N2O4 NO2 NO + 1/2O2 1/2N2 + O2 1/2N2 + 1/2O2 Kp1 Kp2 Kp3 Kp4 (1) (3) (4) (2) ec. [I-2]
Las cuatro reacciones anteriores han sido bien estudiadas desde un pun-to de vista termodinámico, disponiéndose de dapun-tos precisos de los valores de
las constantes de equilibrio Kp, implicadas. Así, respecto de la reacción (1), de
conversión del dímero N2O4 en NO2, su magnitud y dependencia con la tempe-ratura, así como el grado de disociación Į correspondiente (p=1 atm), se en-cuentran recogidos en la Figura I-1.
0 100 200 300 400 500 600 0 2 4 6 8 10 K p 1 =P NO 2 / P N2 O4 1/ 2 Temperatura (ºC) 0,0 0,2 0,4 0,6 0,8 1,0 1/2N 2O4 --> NO2
D
Figura I-1.- Valores de la constante de equilibrio Kp1 y del grado de disociación Į (p=1 atm),
co-rrespondiente a la descomposición térmica de N2O4 en NO2{Gas Encyclopaedia, (1976)}.
Como puede observarse, únicamente a temperaturas inferiores a 150ºC, aparecen cantidades significativas del dímero N2O4, favoreciendo la elevación de la temperatura su disociación.
De igual modo, en la Figura I-2, se recoge la dependencia con la tempe-ratura de la constante de equilibrio Kp2 y del grado de disociación (p=1 atm),
correspondientes a la descomposición térmica de NO2 en NO y oxígeno (reac-ción (2). 0 100 200 300 400 500 600 0,00 0,25 0,50 0,75 1,00 1,25 1,50 K p 2 =P NO P O 2 1/ 2 / P NO 2 Temperatura (ºC) 0,0 0,2 0,4 0,6 0,8 1,0 NO2 --> NO + 1/2O2
D
Figura I-2.- Valores de la constante de equilibrio Kp2 y del grado de disociación Į (p=1 atm),
co-rrespondiente a la descomposición térmica de NO2 en NO y O2{Pârvulescu y col., (1998)}.
De acuerdo con esta figura, queda patente que el equilibrio (2), se des-plaza hacia la derecha a temperaturas superiores a 325ºC.
Por su parte, las reacciones de disociación del NO2 y NO en sus elemen-tos N2 y O2 (reacción (3) y (4) respectivamente), tienen constantes de equilibrio (Kp3 y Kp4), muy elevadas entre temperatura ambiente y 600ºC (Figura I-3 y
Figura I-4), y como consecuencia, en ambos casos el grado de disociación es próximo a la unidad en todo el intervalo de temperatura.
En consecuencia, y desde un punto de vista termodinámico, tanto el NO como el NO2, son moléculas inestables frente a su disociación en nitrógeno y oxígeno, con una tendencia a la disociación mayor a bajas temperaturas. Ade-más, otra enseñanza que cabe extraer de las curvas de la Figura I-3 y Figura I-4, es que la magnitud de las constantes Kp3 y Kp4 disminuyen rápidamente
con la temperatura (como corresponde a una reacción exotérmica), por lo que en las condiciones reinantes en las llamas y como se desarrolla en detalle más adelante, se producen cantidades no despreciables de NO y NO2 a partir de la combinación directa de nitrógeno y oxígeno, que aumenta con la temperatura media de combustión, parámetro que, por otra parte, se intenta aumentar para mejorar la eficacia en la conversión energética de toda máquina térmica.
Sin embargo, a pesar de la inestabilidad termodinámica de estos com-puestos, no se observa la descomposición espontánea de los mismos, ni siquie-ra a altas tempesiquie-ratusiquie-ras como 700ºC. Son por tanto, compuestos cinéticamente estables, con velocidades de descomposición extremadamente bajas. Este hecho es debido a la elevada energía de activación de estas reacciones de des-composición, que en el caso del NO posee un valor de §80 kcal/mol{Wise y French, (1952)}.
0 100 200 300 400 500 600 105 106 107 108 109 1010 K p 3 =P N2 1/ 2 P O2 / P NO 2 Temperatura (ºC) NO 2 --> 1/2N2 + O2
Figura I-3.- Representación de Kp3 para la reacción de descomposición térmica del NO2 en N2 y
O2{Pârvulescu y col., (1998)}. 0 100 200 300 400 500 600 105 107 109 1011 1013 1015 K p 4 =P N2 1/ 2 P O2 1/ 2 / P NO Temperatura (ºC) NO-->1/2N 2+1/2O2
Figura I-4.- Representación de Kp4, para la reacción de descomposición térmica del NO.
A la vista de los datos presentados, en la Figura I-5 se representan las fracciones molares de los gases N2O4, NO2, NO y O2 en equilibrio a presión at-mosférica en función de la temperatura. Las reacciones de descomposición de NO2 y NO mostradas en la ec. [I-2], no se han tenido en cuenta a la hora de cal-cular dichas fracciones molares ya que estos equilibrios se encuentran
“conge-lados” debido a las características cinéticas de estos procesos, en el intervalo de
0 100 200 300 400 500 600 0,0 0,2 0,4 0,6 0,8 1,0 O2 NO N2O4 NO2
F
i
Temperatura (ºC)Figura I-5.- Fracciones molares Ȥi, en función de la temperatura para una mezcla gaseosa de N2O4,
NO2, NO y O2 en equilibrio a presión atmosférica (véase ec.[I-2]).
Hasta ahora los datos presentados se refieren a reacciones de descom-posición térmica de los óxidos de nitrógeno NOx. Sin embargo, de cara a la eli-minación de los mismos, y en virtud del marcado carácter oxidante de estos óxidos, es posible a priori su reacción con un agente reductor, que de forma genérica podría formularse como:
0
2 r
x red N ox G
NO o ' ec. [I-3]
donde red y ox, representan las formas reducida y oxidada de dicho agente. Es evidente que, en función de la naturaleza del agente reductor empleado, cam-biará la estequiometría, el mecanismo, la cinética, y la termodinámica de la re-acción. Desde un punto de vista meramente termodinámico, la gran ventaja de este proceso frente al de descomposición térmica reside en que con todos los reductores, se produce un fuerte decrecimiento de los valores de energía libre de Gibbs, lo que explica que dichas reacciones posean una mayor aplicación práctica que las reacciones de descomposición.
En la Figura I-6, se recogen los valores de la variación de la energía libre de Gibbs (¨G0r), para la reducción de NO a N2, con distintos reductores: hidró-geno, monóxido de carbono, amoníaco e hidrocarburos. Como puede observar-se, en todos los casos los valores, son muy inferiores al del proceso de descom-posición térmica del NO (¨G0§-20 kcal/mol), siendo los dos hidrocarburos
más complejos (propano y propeno) junto con el amoníaco, los que menos de-pendencia presentan con la temperatura de reacción.
Aparte de la viabilidad termodinámica del proceso de reducción, es ne-cesario que la cinética de dicho proceso sea rápida. Para ello, se recurre en la actualidad, para todos los casos citados, al empleo de catalizadores heterogé-neos que aceleren la reacción de reducción y consigan altos grados de selectivi-dad, evitando la aparición de reacciones colaterales que den lugar a productos
nocivos o peligrosos (HCN, N2O, CO, etc.). Como se verá más adelante, la natu-raleza y características de estos catalizadores es muy diversa, dependiendo del agente reductor utilizado.
0
100
200
300
400
500
600
700
800
-160
-150
-140
-130
-120
-100
-80
-60
-40
-20
NO --> 1/2 N2 + 1/2 O2 NO + red --> N2 + ox'
G
0(kcal/m
ro
l)
Temperatura (ºC)
H2 CO NH3 CH4 C3H8 C3H6Figura I-6.- Valores de la energía libre de Gibbs normal, para la reducción de NO con diferentes reductores y para la reacción de descomposición de NO en sus elementos{Pârvulescu y col., (1998)}.
