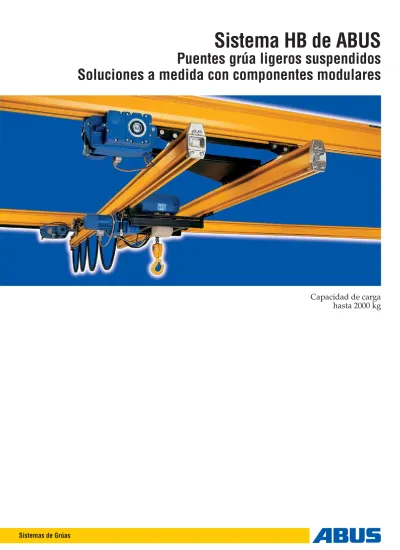

Sistema HB de ABUS
Puentes grúa ligeros suspendidos
Soluciones a medida con componentes modulares
Sistemas de Grúas
Capacidad de carga
hasta 2000 kg
2
No es un Sistema
cualquiera...
El sistema de puente grúa suspendido es una de las ideas más prácticas en la técnica de elevación y transporte. Posee las ven-tajas de un polipasto fijo y la movilidad de un puente grúa, aunque todo ello de forma muy económica. En ABUS se dan todas las condiciones necesarias pa-ra el desarrollo propio de estos sistemas: la experien-cia con elevadores y puen-tes grúa, así como la avan-zada técnica de produc-ción de alta calidad y el compromiso por lograr más comodidad y huma-nidad en el puesto de tra-bajo. El objetivo de ABUS ha sido, y es, dotar a los puentes grúa suspendidos de tantas ventajas como sea posible, aunque sin
en-carecer el producto final. Quien necesite elevar y transportar cargas en el puesto de trabajo, en el al-macén o en la producción, debería permitirse e in-stalarse sistemas HB de puentes grúa suspendidos de ABUS. En cuestión de técnica, rentabilidad, flexi-bilidad, calidad y adapta-bilidad al puesto de traba-jo, el programa HB de ABUS ofrece un amplio abanico de capacidades de carga que merece el pleno reconocimiento del mercado.
La receta para el éxito ha sido convertir en realidad los deseos individuales de cada cliente.
A todo ello hay que sumarle la permanente filosofía de ABUS: si ofrecemos algo lo hacemos sobre la base de un asesoramiento especializado, con materiales y procesos de primera calidad, con la peculiar y conocida garantía de ABUS, con un apoyo indi-vidualizado para el usuario y con un servicio técnico rápido y fiable en todo el territorio nacional.
ABUS se ha especializado conscientemente en sistemas de elevación y transporte de cargas hasta 100 t.
No sólo porque dentro de este margen se encuentra la práctica totalidad de las aplicaciones, sino también para aprovechar al máximo las ventajas de un sistema que no interpone obstáculos al nivel del suelo.
ABUS ofrece un programa completo de sistemas de transporte con disponibilidad inmediata: grúas pluma gira-torias, puentes grúa, líneas monorraíles, polipastos eléc-tricos de cable y de cadena, toda una gama de componen-tes y, naturalmente, el siste-ma HB ABUS de puentes grúa ligeros suspendidos. La oferta abarca desde la solu-ción de un problema específi-co hasta la realización de sis-temas completos de transpor-te de matranspor-teriales.
... sino un sistema ABUS.
Concepto completo hasta el más mínimo detalle.
Puentes grúa Grúas
pluma giratorias Puentes grúa suspendidos Polipastos eléctricosde cable Polipastos eléctricosde cadena Mecanismos electró-nicos de traslación Componentes de alto rendimiento Sistemas de grúas y componentes de ABUS:
El sistema HB de ABUS ofrece soluciones indivi-duales con componentes tipo mecano: cada elemen-to resulta práctico y econó-mico ya que permite cual-quier tipo de combinación y aplicación. La construc-ción compacta es una ca-racterística común a todos ellos para permitir siem-pre una altura máxima del gancho.
Con tres perfiles, se alcan-za una capacidad
de carga de hasta 2000 kg. Todas las conexiones eléctricas se realizan con
4
Sistema HB de ABUS
Soluciones sistemáticamente perfectas
un mismo tipo de enchufe de conexión rápida. La muy variada selección de posibilidades de montaje permite una fijación indi-vidualizada y adaptada a las diferentes condiciones de las naves y distintos tipos de techo.
Línea monorraíl ESB
Línea birraíl ZSB
Puente grúa birraíl ZHB
Puente grúa monorraíl EHB
Puente grúa birraíl ZHB-X
Puente grúa birraíl ZHB-3
Sistema HB de ABUS
Tipos y capacidades de suministro
125
250
500
1 000
2 000
125
250
500
1 000
2 000
125
250
500
1 000
125
250
500
1 000
2 000
125
250
500
1 000
125
250
500
1 000
2 000
10 000
10 000
10 000
8 000
12 000
12 000
12 000
12 000
8 000
22 000
22 000
21 000
15 000
8 000
8 000
8 000
8 000
6 000
-libre
libre
libre
libre
libre
libre
10 500
10 300
9 000
7 300
5 100
10 500
10 500
10 300
9 000
7 300
10 300
9 500
8 200
6 900
8 900
8 400
7 300
6 200
4 100
9 300
8 800
7 800
6 700
5 200
Línea monorraíl ESB
Línea birraíl ZSB
Puente grúa monorraíl EHB
Puente grúa birraíl ZHB
Puente grúa birraíl ZHB-3
Puente grúa birraíl ZHB-X
Tipo de puente
grúa suspendido
Capacidad
de carga
[kg]
Longitud
máxima perfil
[mm]
Longitud
carriles
[mm]
Distancia máxima
entre puntos de
suspensión [mm]
sobre demanda
1 Perfil del puente
Carro birraíl – chasis del carro Polipasto de cadena
Trócola y gancho
Moto-reductor traslación carro Cartabón rigidizador
Perfil de la vía
Distribuidor de conexiones por enchufe/Caja de distribución del carro 2 3 4 5 6 7 8
9 Moto-reductor traslación puente Empalme atornillado
Carro simple Topes
Suspensión estándar con conexión de techo mediante grapa de brida para viga de perfil laminado
Botonera de mando Carro del accionamiento
10 Tapa extrema 11 12 13 14 15 16
17 Distribuidor de conexiones por enchufe/Caja de distribución del puente
Línea de alimentación eléctrica protegida VKL de ABUS Cable plano 18 19 Soporte de la línea de alimentación eléctrica Carro tomacorriente 20 21 Soporte y contrapeso 22 Arrastre 23
Interruptor de desconexión del puente 24 Distanciador 25
14
19
21
23
11
12
15
18
9
10
22
8
20
17
24
13
16
4
1
6
5
3
2
7
25
6
Sistema HB de ABUS
7
Las peculiaridades prácticas y de diseño del sistema HB de ABUS representan una base de gran firmeza para el usuario y para sus aplicaciones:
●El concepto modular permite una solución a medida, y al mismo tiempo económica, para cubrir las necesidades del usuario.
●Gracias a las múltiples variantes de montaje y suspensión, se pueden instalar sistemas HB bajo condiciones que hasta ahora se habían considerado “prácticamente imposibles”.
●La capacidad de carga se puede determinar, y a menudo también ampliar, de forma totalmente individualizada hasta 2000 kg.
●La limitación a un mínimo de componentes simplifica el montaje, ahorra tiempo y ayuda a evitar fallos; sobre todo en el montaje realizado por personal del cliente.
●No requiere herramientas especiales para el montaje.
●Los empalmes eléctricos de conexión rápida y sencilla, típicos de ABUS, permiten una instalación eléctrica segura y de fácil realización.
●Los múltiples seguros eléctricos que ofrecen los accionamientos y polipastos ABUS no sólo aportan racionalidad, sino también seguridad con alta tecnología de despla-zamiento, arranque y elevación suaves, conmutaciones sin sacudidas, etc.
●A todo ello se suma la armoniosa combinación de todos los componentes del sistema. Por ejemplo, con los polipastos de cadena de construcción especialmente baja de ABUS, montados en un carro birraíl del sistema HB (tipos ZHB y ZSB), se obtiene una gran altura de gancho y un máximo aprovechamiento del espacio.
●Las principales ventajas del sistema HB de ABUS siguen vigentes después de la pri-mera instalación: se pueden realizar modificaciones, modernizaciones, ampliaciones y trabajos de mantenimiento de forma racional y económica.
●El equipamiento de serie del sistema HB de ABUS es, de hecho, mucho más completo y versátil de lo que puede parecer a primera vista.
8
Sistema HB de ABUS
Ventajas
que marcan distancias
Los componentes del sistema HB
Características especiales: perfiles
de carro interno
Los perfiles del sistema HB de ABUS son el resultado de un proceso de optimización realizado mediante técnicas CAD1)y FEM2)de alta
tecno-logía. Así es como se han obtenido tres tipos de perfil que cubren la to-talidad de las capacidades del siste-ma HB de ABUS hasta 2000 kg. To-dos ellos se producen por laminado en frío de dos planchas
semicircula-res que se sueldan para obtener un perfil de carro interno de alta calidad. ABUS se ha decidido por los perfiles de carro interno ya que ofrecen una máxima protección del sistema de traslación facilitando el manteni-miento.
Hay otras dos ventajas importantes que mencionar: gracias a sus cualida-des estáticas se pueden disponer los puntos de suspensión a distancias considerables, incluso con altas
capa-Sistema HB de ABUS
Un perfil con éxito
La suspensión: una obra maestra
Los ingenieros de ABUS han pre-stado una atención especial a la suspensión, por un buen motivo: la calidad de la suspensión y los elementos fijados a ella deben ga-rantizar la calidad del sistema HB y su disponibilidad.
Como característica especial del sistema HB de ABUS está la in-stalación pendular con suspensión por rótula que permiten una con-strucción corta, un ajuste de altura y, en con-secuencia, una gran ca-pacidad de adaptación. Descargan el techo y la estructura en general, ya que estos movimientos pendu-lares absorben las fuerzas horizon-tales de oscilación de la grúa. Para su fijación a la estructura del techo o a otros elementos de la na-ve se dispone de toda una serie de posibilidades distintas. La pieza de fijación al techo y la de suspensión inferior permiten la instalación de los
sistemas HB de ABUS bajo
prác-Y también facilitan el trabajo: en su versión manual, el desplazamiento de carro y grúa se logra con muy poco esfuerzo.
cidades de carga. Con las conexiones roscadas de alta calidad se asegura una perfecta unión de los componen-tes y, por lo tanto, una menor carga. Ambas ventajas reducen considera-blemente el coste de la instalación del sistema HB de ABUS, aumentando la productividad.
1)CAD = Computer Aided Design 2)FEM = Finite Element Methode
Grúa Monorraíl ESB
de ABUS
(Transporte lineal)
La línea monorraíl ESB de ABUS está pensada para la elevación y el transporte de cargas punto a punto de forma lineal. Ampliada con curvas se puede prescindir de la “línea recta”. Así se pueden unir puestos de trabajo o realizar adaptaciones a la geografía individual de cada espacio.
10
Sistema HB de ABUS
Variantes
sobre una amplia oferta
Capacidad de carga de hasta 2000 kg Baja altura de construcción Trayectoria y longitud según necesidades Gran distancia entre suspensiones
Grúa Birraíl ZSB
de ABUS
(Transporte lineal)
La ventaja de la línea birraíl ZSB de ABUS es la mayor distancia entre suspensiones y una mayor altura del gancho gracias a la especial colocación del polipasto eléctrico de cadena ABUS.Capacidad de carga de hasta 2000 kg
Muy baja altura de construcción
Altura de gancho espe-cialmente ventajosa
Puente Grúa Monorraíl
EHB de ABUS
(Transporte de
superficie total)
Para disponer de forma racio-nal de una gran potencia de elevación, de un transporte de materiales sin puntos de apoyo en el suelo y con desplazamiento tanto lineal como cubriendo toda la superficie, el puente grúa monorraíl de EHB de ABUS es “la solución más ligera”. Gracias a su reducido peso se puede ins-talar en cualquier sitio y se puede desplazar a mano sin dificultad.
Capacidad de carga de hasta 1000 kg
Baja altura de construcción
Longitud total de la viga puente hasta 10 m
Puente Grúa Birraíl ZHB
de ABUS
(Transporte de
superficie total)
El puente grúa birraíl de ABUS destaca por sus grandes capacidades de carga y longitudes de la viga puente. Tanto el puente como el polipasto eléctrico de cadena se pue-den dotar de accionamien-tos eléctricos según necesi-dad para sus desplaza-mientos. Ya que el polipasto va instalado en un marco de carro entre los dos raíles, se alcanza una gran altura de gancho.
Capacidad de carga de hasta 2000 kg
Gran distancia entre suspensiones Longitud total de la viga puente hasta 12 m
Gran altura de elevación
Muy baja altura de construcción
12
Puente grúa birraíl ZHB-3
de ABUS
(Transporte de
superficie total)
El puente grúa birraíl ZHB-3 demuestra cómo se pueden superar los límites:
al colgar una grúa birraíl de tres carriles se pueden ampliar considerablemente las luces.
Capacidades de carga de hasta 1600 kg Longitud total de la viga puente, según la capacidad de carga, hasta máximo 22 m
Puente grúa birraíl
ZHB-X de ABUS
(Transporte de
superficie total)
Este puente grúa se apoya sobre un testero elevado. Con ello se consigue que los perfiles del puente del polipasto estén a la misma altura que los carriles. Se alcanza una máxima altura de gancho con la que se pueden superar máquinas de gran altura en la zona
de transporte. Capacidades de cargade hasta 2000 kg Longitud total de la viga puente hasta 8 m
Altura de construcción especialmente baja Mayor altura de elevación
Altura de construcción menor que con un puente grúa conven-cional
Polipastos eléctricos de
cadena ABUS
El corazón de todos los siste-mas HB de ABUS son los polipastos eléctricos de cadena ABUS GM “New Classic”. Hace tiempo que cuentan entre los “motores” más fiables para transportes productivos de material con una capacidad hasta 2000 kg, altura de construcción espe-cialmente baja, máximo apro-vechamiento del espacio, funcionamiento muy suave para elevar y bajar las más delicadas mercancías. A todo ello se añaden las ventajas que sabe apreciar el usuario: un mantenimiento
Sistema HB de ABUS
Potencia compacta
mínimo con un freno de muy larga vida (en casos normales, el primer ajuste se realiza al cabo de 1 millón de mani-obras).
Lubricación de por vida del reductor, embrague de fricción ajustable, cadena de bajo desgaste especialmente endurecida, enchufes de conexión rápida para un montaje seguro y muchas ventajas más. En carros monorraíles se instalan con rapidez y quedan inmediata-mente listos para su uso gracias a la rápida conexión eléctrica.
Accionamientos ABUS
La fuerza de accionamiento de los sistemas HB se puede elegir según las necesidades, con el accionamiento por rueda de fricción HBF de ABUS.
Destaca por la precisión de sus curvas de rendimiento y por la suavidad de arranque y parada. Con cargas superiores a 500 kg y luces superiores a los 6 m es prácticamente imprescindible como componente útil y fiable de los sistemas HB de ABUS. Gracias a su construcción compacta se puede utilizar con carros birraíl integrándolos en el mismo carro. De esta forma no se pierde ni un centímetro de recorrido.
Los polipastos de cadena ABUS utilizados en el sistema HB ABUS se pueden instalar también en carros birraíles para alcanzar una máxima altura de gancho en naves de techo bajo.
15
14
El sistema HB de ABUS en marcha:
Sistemas de Grúas
709376/300/4.03 Printed in Germany
ABUS Grúas, S. L. · Pol. Ind. La Gavarra · C/Castellar, 9 · 08540 Centelles (Barcelona) Teléfono 902 239 633 · Telefax 902 239 634 · e-mail: info@abusgruas.es
Empresa __________________________________________
Nombre persona contacto ____________________________
Dirección _________________________________________
C. P. ____________ Localidad ___________________
Provincia _____________________________________
Teléfono ______________ Telefax __________________
Su línea directa con ABUS
Fotocopiar, cumplimentar y enviar por fax
Asesoramiento telefónico Oferta de ABUS
Información de planos con datos detallados de planificación
El primer paso hacia su sistema HB de ABUS
Rogamos:
A corto plazo A medio plazo A largo plazo
Realización:
Deseo la siguiente información:
Conversación personal con un técnico-comercial de ABUS Catálogo “Resumen programa suministro”
Por favor, den el máximo de datos posible.
Capacidad de carga (GL): ________ kg
Longitud soporte grúa (LT): ________ mm
Longitud carriles (L): ________ mm
Datos técnicos de la instalación
deseada:
A. Transporte de superficie total:
Distancia entre suspensiones (LB): ________ mm
Cantidad de grúas por carril: ________
Traslación carro eléctrica: Sí No
Traslación puente eléctrica: Sí No
Capacidad de carga (GL): ________ kg
Longitud carriles (L): ________ mm
Distancia entre suspensiones (LB): ________ mm
B. Transporte lineal:
Nombre de polipastos a cadena por carril: ________
Traslación carro eléctrica: Sí No
Sección A Inclinación posible del techo Sección B en acero hormigón armado con tirantes
techo inclinado Grados de inclinación: _______
Construcción del techo:
Altura de conexión (HT): _________ mm
Altura deseada de gancho (HÖ): _________ mm
