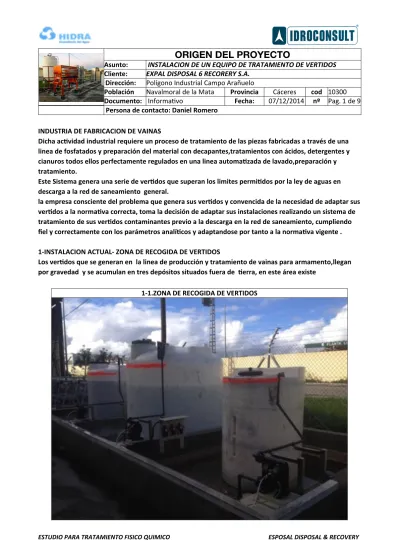

Asunto:  INSTALACION  DE  UN  EQUIPO  DE  TRATAMIENTO  DE  VERTIDOS  INSTALACION  DE  UN  EQUIPO  DE  TRATAMIENTO  DE  VERTIDOS  INSTALACION  DE  UN  EQUIPO  DE  TRATAMIENTO  DE  VERTIDOS  INSTALACION  DE  UN  EQUIPO  DE  TRATAMIENTO  DE  VERTIDOS  INSTALACION  DE  UN  EQUIPO  DE  TRATAMIENTO  DE  VERTIDOS

Cliente: EXPAL  DISPOSAL  6  RECORERY  S.A.EXPAL  DISPOSAL  6  RECORERY  S.A.EXPAL  DISPOSAL  6  RECORERY  S.A.EXPAL  DISPOSAL  6  RECORERY  S.A.EXPAL  DISPOSAL  6  RECORERY  S.A.

 Dirección:   Polígono  Industrial  Campo  ArañueloPolígono  Industrial  Campo  ArañueloPolígono  Industrial  Campo  ArañueloPolígono  Industrial  Campo  ArañueloPolígono  Industrial  Campo  Arañuelo

Población Navalmoral  de  la  Mata Provincia Cáceres cod 10300 Documento:  Informa?vo Fecha:    07/12/2014 Pag.  1  de  9  Persona  de  contacto:  Daniel  Romero

 Persona  de  contacto:  Daniel  Romero  Persona  de  contacto:  Daniel  Romero  Persona  de  contacto:  Daniel  Romero  Persona  de  contacto:  Daniel  Romero  Persona  de  contacto:  Daniel  Romero INDUSTRIA  DE  FABRICACION  DE  VAINAS

Dicha  acDvidad  industrial  requiere  un  proceso  de  tratamiento  de  las  piezas  fabricadas  a  través  de  una   linea  de  fosfatados  y  preparación  del  material  con  decapantes,tratamientos  con  ácidos,  detergentes  y   cianuros  todos  ellos  perfectamente  regulados  en  una  linea  automaDzada  de  lavado,preparación  y   tratamiento.

Este  Sistema  genera  una  serie  de  verDdos  que  superan  los  limites  permiDdos  por  la  ley  de  aguas  en   descarga  a  la  red  de  saneamiento    general.

la  empresa  consciente  del  problema  que  genera  sus  verDdos  y  convencida  de  la  necesidad  de  adaptar  sus   verDdos  a  la  normaDva  correcta,  toma  la  decisión  de  adaptar  sus  instalaciones  realizando  un  sistema  de   tratamiento  de  sus  verDdos  contaminantes  previo  a  la  descarga  en  la  red  de  saneamiento,  cumpliendo   fiel  y  correctamente  con  los  parámetros  analíDcos  y  adaptandose  por  tanto  a  la  normaDva  vigente  . 1-­‐INSTALACION  ACTUAL-­‐  ZONA  DE  RECOGIDA  DE  VERTIDOS

Los  verDdos  que  se  generan  en    la  linea  de  producción  y  tratamiento  de  vainas  para  armamento,llegan   por  gravedad    y  se  acumulan  en  tres  depósitos  situados  fuera  de    Derra,  en  este  área  existe



(2)



  1.2-­‐  Deposito  de  acumulación  de  cianuro   1.3-­‐  Deposito  de  acumulación  de  fosfatos   1.4-­‐  Deposito  de  acumulación  de  ácidos

1-­‐1.Deposito  de  acumulación   de  cianuros

1.2  Deposito  de  acumulación   de  ácidos

1.3  -­‐Deposito  de  acumulación   de  Fosfatos

ZONA DE TRATAMIENTO VAINAS

ZONA DE TRATAMIENTO FOSFATADOS

(3)

1.0 PREMISA

La valoración técnica se realiza en base a la información recibida.

Agua a tratar

El agua de vertido a tratar se encuentra almacenado y presente en cuatro depósitos de acumulación

con la composición y volumen siguiente :

Agua de vertido que contiene cianuros

Volumen de producto 2.000 litros

pH=6,5

Tiempo de llenado: 15 días

Aguas acidas de decapacion de materiales ferrosos

Volumen de producto 1.000 litros

pH=2-2,5

Tiempo de llenado: 1 día

Aguas alcalinas que contiene detergentes

Volumen producto: 5.000 litros al día

pH: 8,5-9

Aguas alcalinas que contiene fosfatos

Volumen producto: 500/1000 litros al día

pH: 7

Volumen de deposito: 5.000 litros

(4)

 linea  de  desengrase lavado desengrase

(5)

acido  2 cianuro  1 cianuro  2

(6)

vainas vainas

linea  de  FOSFATADO

(7)

VERTIDOS  QUE  GENERAN  LA  ACTIVIDAD  INDUSTRIAL

ACIDOS DETERGENTES FOSFATOS CIANUROS

CICLO DE TRATAMIENTO

Una vez realizadas las necesarias comprobaciones y analíticas se establece y decide instalar el

siguiente sistema de tratamientos de los vertidos que genera la actividad.

(8)

CICLO DE TRATAMIENTO PROPUESTO.ESQUEMA DE PROCESO

El ciclo de tratamiento adecuado es el siguiente:

-Alimentación de aguas residuales o de vertido con cianuros en un primer reactor discontinuo y

reducción de cianuros con dosificación de productos químicos;

-Alimentación de aguas residuales o de vertidos ácidos y vertidos precedentes en un segundo

reactor, con corrección básica di pH;

-Alimentación de vertidos con vertidos precedentes de aguas residuales conteniendo fosfatos en un

tercer reactor con floculacion.

-Alimentación de aguas residuales o de vertidos con detergentes y vertidos precedentes en un

reactor con floculacion;

-Separación de fangos químicos con sedimentador con paquete lamelar;

-Filtración sobre cuarzo;

-Filtración sobre carbon activo.

LINEA DE AGUAS

Agua alcalina conteniendo cianuros

Tratamiento de corrección pH

Tratamiento de floculacion y adensamiento de fangos

Tratamiento de sedimentación de fangos

Dosificación agentes químicos

Sección de relance de agua clarificada a los filtros finales

Filtración sobre cuarzo

Absorbimiento sobre los carbonos activos

LINEA DE FANGOS

Espesamiento de los fangos

Drenajes de los fangos con filtro-prensa

CARACTERISTICAS INTEGRATIVAS DEL EQUIPO

Instrumentaciones de control

Están previstas las siguientes instrumentaciones de control:

-Medidor de caudal (fluximetro) para las aguas residuales en ingreso al segundo reactor;

-N.1 Medidor de caudal (fluximetro) para los filtros finales;

-N.3 pH-metros digitales para los reactores del equipo químico-físico;

-N.1 Redoxmetro digital para el primer reactor del químico-físico;

-Manómetros donde es necesario en los puntos críticos del equipo.

Preparación polielectrolito

La preparación del polielectrolito propuesto es de tipo automática.

(9)

RESULTADO  FINAL
