TítuloSoluciones constructivas para la adaptación al medio de la vivienda de interior en Galicia

(1)

(2)

Resumen

Muchas publicaciones tratan del carácter sostenible de la arquitectura vernácula, asociándola a unas construcciones en las que se aprovechaban tanto los materiales de la zona en la que se ubican como los recursos naturales. En este trabajo se estudia esta adaptación al medio de la tipología constructiva de la zona interior de Galicia, más concretamente de las grandes llanuras y depresiones lucenses.

Para determinar las estrategias pasivas inherentes a la tipología constructiva de la zona, se realiza el estudio de un modelo representativo. En este estudio se realizan análisis de viento, de soleamiento, cálculo de inercias térmicas y de transmisión térmica.

A partir de todos estos análisis se identifican estrategias pasivas entre las que se encuentran la protección al viento de la vivienda mediante elementos de vegetación, la ventilación bajo cubierta, la inercia térmica de los cerramientos y la buena orientación al sol de la vivienda.

Palabras Clave: arquitectura vernácula, adaptación al medio, estrategias pasivas, inercia térmica, ventilación, soleamiento.

Abstract

Many publications talk about the sustainable character of vernacular architecture, these constructions made the most of the natural resources and materials present in the area. This academic work is going to deal with the adaptation to the surrounding environment inland of Galicia, in particular, the large depressions and hollows of Lugo.

To determine different passive strategies inherent of the building typology of the area, representative models are used. Wind and sun analysis, thermal inertia and heat transmission calculations are made on this research.

Through this analysis, we can identify those passive strategies which take into account the wind protection of the construction using vegetation elements, air circulation below the roof, the thermal inertia of the wall materials and the good orientation to the sunlight.

(3)

(4)

Contenido

1. Asentamientos rurales en Galicia ... 8

2. El clima ... 13

Pequeña edad de hielo ... 19

3. Relación de las tipologías de arquitectura vernácula con diferentes factores ... 20

4. Aspectos del medio humano y cultural ... 28

Adaptación al medio de la arquitectura popular. Zona interior de Galicia ... 32

1. Descripción de la zona de estudio ... 32

2. La arquitectura en las grandes llanuras y depresiones lucenses. ... 34

2.1 Forma y dimensiones ... 34

2.8 Distribución interior ... 40

2.9 Pavimentos ... 41

2.10 Escaleras ... 41

Metodología ... 44

1. Elección del modelo representativo de la zona ... 44

2. Elección de los datos climáticos ... 47

3. Justificación de los elementos a analizar ... 48

Elementos no analizados ... 48

4. Opciones de simulación ... 49

(5)

Influencia del viento ... 54

1. Análisis del entorno ... 58

2. Análisis comparativo del estado original del entorno con el estado actual ... 65

3. Conclusiones... 72

4. Análisis de la ventilación bajo cubierta ... 73

5. Influencia de la ventilación bajo cubierta ... 81

5.1 Consideraciones generales ... 81

5.2 Análisis de los resultados ... 83

Inercia térmica ... 90

1. Consideraciones para el cálculo ... 90

2. Resultados ... 95

Estudio de las ganancias solares ... 106

1. Orientación real ... 108

2. Orientación óptima ... 110

3. Orientación más desfavorable ... 113

Conclusiones ... 120

1. Viento ... 120

2. Ventilación bajo cubierta ... 122

3. Inercia térmica ... 123

4. Ganancias solares ... 126

5. Conclusiones finales ... 127

(6)

Rebeca Miguel Pernas 4

Introducción

A la hora de plantear el presente trabajo se analiza, en primera instancia, el medio en Galicia. Para ello se estudian los diferentes tipos de asentamientos rurales existentes y el clima de la comunidad. Una vez estudiada esta parte y, basándose en publicaciones como la de Manuel Caamaño Suárez, “Galicia, las construcciones de la arquitectura popular. Patrimonio

etnográfico de Galicia”, se puede observar que la tipología constructiva tradicional de las correspondiente a las grandes llanuras y depresiones lucenses. Todas las viviendas que abarcan esta tipología siguen unas características constructivas similares. Para ello se escogió una vivienda tipo, que cumple las características de la zona y se realizarán análisis en base a ella.

El análisis de esta vivienda, se centrará en primera instancia en el análisis del entorno y su protección frente al viento, ¿por qué está ubicada en una ladera y no en la contraria?, ¿qué relación guarda con su entorno más cercano? En este mismo ámbito se intentará determinar si las modificaciones de la vegetación y las edificaciones de su entorno tienen influencia en la protección al viento de la vivienda.

Siguiendo con el análisis del viento, se identifica que las viviendas en el aprovechamiento bajo cubierta suelen tener dos aperturas en las fachadas opuestas, por lo que se comprobará si la orientación de estas aperturas favorece la creación de una corriente de aire en esta estancia, siendo así una medida pasiva para la refrigeración de la vivienda en los meses de verano.

Otra de las características de las viviendas de la zona es el espesor y material de sus cerramientos. Se intentará identificar si esta característica de las viviendas viene determinada por la cultura popular de la zona o tiene influencia en las horas de confort conseguidas en el interior de la vivienda.

(7)

5 Rebeca Miguel Pernas

(8)

(9)

(10)

Soluciones constructivas para la adaptación

al medio de la vivienda de interior en Galicia El medio en Galicia

El medio en Galicia

1. Asentamientos rurales en Galicia

Dentro del modelo territorial gallego el espacio rural ocupa la mayor parte de la superficie, dónde su singularidad, complejidad y relevancia lo convierte en un elemento diferencial frente a otras regiones.

Estas características hacen que algunos autores lleguen a utilizar adjetivos como inclasificable

para definir la estructura organizativa de los asentamientos rurales en Galicia (Sánchez Pardo, 2013). A simple vista se puede definir la gran dispersión de la población, característica que no se encuentra en ninguna otra zona de la península Ibérica, excepto en algún sector del Pirineo Occidental. Esta dispersión hace que exista una alta densidad de ocupación del espacio, derivada de un sistema de asentamientos con una red de más de 30.000 entidades singulares de población de tamaño desigual y tipo diferentes.

Existen varios condicionantes para esta peculiar distribución, siendo determinantes su medio físico, el sistema de explotación de la tierra y notas étnicas e históricas. (Fariña Tojo, 1980)

Debido a esta dispersión y a la dificultad de poner límites a los núcleos rurales, en ocasiones es difícil delimitar y definir qué es una aldea, un lugar, el casal, una parroquia,… Por ello diferentes autores intentan acotar estos espacios y formas de agrupación en sus estudios, a partir de la definición de cuál es la unidad o célula básica de organización.

Para gran parte de los autores, entre ellos J. Fariña Tojo, Niemeier y A. Bouhier (Fariña Tojo, 1980), la aldea sería la célula básica. No existe una definición única de la misma, solo se tiende a subrayar su relativamente pequeño tamaño y los lazos de unión de sus habitantes.

En cambio otros autores, como X.M. Souto González (Fariña Tojo, 1980), no consideran la aldea como la unidad básica si no que consideraban la casa ya que en ella residían las personas y animales, se guardaba las herramientas y en su entorno se encontraban las tierras de cultivo.

El siguiente gran componente de la organización de la población rural es la parroquia, siendo para algunos autores la verdadera base de organización. Parece ser el nivel de organización común más claro y mejor delimitado entre todos los habitantes del mundo rural gallego. Nace como organización espacial eclesiástica, pero pronto asume un papel esencial como articulador del poblamiento en Galicia, con funciones económicas, sociales, simbólicas e incluso políticas.

En la disposición del hábitat gallego se puede diferenciar tres niveles: (Fariña Tojo, 1980)

(11)

El medio en Galicia al medio de la vivienda de interior en Galicia

2. Red de carreteras. La cual provoca un reasentamiento de la población de forma gradual alrededor de estas redes.

3. División celular sin jerarquizar de carácter rural. Asimilable a la parroquia, pero que no se corresponde con la división municipal que siempre es de carácter artificial e inorgánica.

A partir de clasificaciones como la anterior de J. Fariña Tojo y de otros estudios de autores como Otero Pedrayo y Niemeier (Instituto de Estudos do Territorio, 2011) se pueden diferenciar dos grandes tipos de estructuras en los asentamientos rurales tradicionales:

- Mononuclear: cuando la entidad de población reúne sus edificaciones en un único grupo

- Plurinuclear: cuando la entidad de población está formada por dos o más núcleos correspondientes a agrupaciones más o menos bien definidas, independientemente de que la disposición de las células pueda ser diversa incluso dentro de los núcleos que forman una misma entidad.

Antes de ampliar la anterior clasificación introduciendo el condicionante de la morfología cabría describir los conceptos poblacionales como disperso, diseminado, laxo, compacto, apretado, agregado, concentrado… Esta terminología se utiliza en muchas clasificaciones de diferentes autores y no siempre parece haber un acuerdo sobre qué significa cada uno de ellos. Las siguientes definiciones son las tomadas por J. Fariña Tojo (Fariña Tojo, 1980) y adaptadas a la terminología utilizada en las Directrices de Ordenación Territorial (DOT):

- Población dispersa: distribución en pequeñas aldeas o entidades, más concretamente, a establecimientos dispersos. En lugar de utilizarse este término en las DOT se utiliza el término laxo.

- Población diseminada: disociada en pequeñas granjas o caseríos aislados, aunque estas formen una aldea.

Una vez introducidos estos términos, para describir la organización de los asentamientos rurales en Galicia se introduce la morfología que presenta la entidad de población a la estructura de los asentamientos tradicionales rurales obteniendo la siguiente clasificación: (Instituto de Estudos do Territorio, 2011)

1. Mononuclear muy compacto:

(12)

2. Mononuclear poco compacto: sentamiento en el que existe cierta separación entre las distintas casas por pequeños terrenos libres, pequeñas huertas. Su forma tiende a la circular y de límites nítidos. Esta tipología junto a la anterior constituye la forma fundamental y el tipo más antiguo de asentamiento en Galicia. [Ilustración 2]

3. Mononuclear laxo: asentamiento en el que sus elementos presentan una mayor separación entre las viviendas, con formas indeterminadas, tamaño pequeño y límites poco nítidos. Este tipo es frecuente en núcleos atravesados por una carretera de cierta importancia en zonas como las Rías Bajas, lo que indica que son núcleos de configuración más reciente. [Ilustración 3. O Vilar da Viña, concello de Irixoa (A Coruña)]

4. Mononuclear disperso: entidades con los edificios muy separados, formas indeterminadas y límites difíciles de establecer. Se trata de casales bastante importancia.[Ilustración 4. A Fraga da Vila, concello de Abadín (Lugo)]

0 50

(13)

5. Enjambre: tipo plurinuclear con grupos de casas separadas entre sí con edificaciones intercaladas. Límites poco claros; ocupa amplias extensiones sobre una topografía poco accidentada y son agrupaciones con un número entre 15 y 100 viviendas. Posee un grado avanzado de dispersión del núcleo, mezclado con grupo de casas, más o menos compactas, con casas independientes entre ellas. Puede tener varios topónimos que identifican

diferentes sectores. Este tipo de entidad está relativamente bien definida en el espacio y reconocida por sus habitantes. Una parroquia puede constar de varias entidades con esta estructura enjambre y según los casos, más o menos individualizadas. Domina esta tipología en todo el sector del litoral desde la costa lucense hasta las Rías Bajas. [Ilustración 5. Anllóns Grande, concello de Ponteceso]

(14)

7. Plurinuclear laxo: la estructura de cada uno de los núcleos que configura el conjunto es de tipo laxo. Es la aldea con varios núcleos y caserío claro. [Ilustración 7]

͑

8. Núcleo compacto con viviendas diseminadas: asentamiento en el que una de sus partes, normalmente la central, que constituye el enclave original, de estructura compacta, se segregan casas como consecuencia de su dinámica evolutiva a lo largo de una vía de comunicación o de manera aleatoria. Forma circular o indeterminada, límites poco definidos y fácil de confundir con asentamientos cercanos.[Ilustración 8]

͑

La zona objeto de estudio de este trabajo es la zona del interior de Galicia, abarcando lo que se denomina el interior agrícola. Es una zona agrícola, con población desperdigada, pero más diseminada que dispersa, en interacción total con la tierra. Dentro de la clasificación

(15)

2. El clima

El clima es un factor muy importante a la hora de realizar los asentamientos humanos y un gran condicionante de la arquitectura popular.

Galicia tiene dos dominios climáticos predominantes: el atlántico u oceánico y el mediterráneo, pero pese a ello cuenta con un clima que varía enormemente de unas zonas a otras (Caamaño Suárez, As construccións da arquitectura popular. Patrimonio etnográfico de Galicia, 2006)

Esta diversidad climática evidencia diferentes tipos de arquitectura popular, que Manuel Caamaño en su libro “Las construcciones de la arquitectura popular. Patrimonio etnográfico de Galicia” clasifica en los siguientes grupos:

- Sierras

- Llanuras y depresiones lucenses - Las agras coruñesas

- Galicia meridional - Galicia del litoral

Todos estos grupos están delimitados a un área geográfica más o menos definida, representándolos en un mapa siguen la siguiente distribución:

(16)

La Galicia del litoral no se representa en ningún municipio, ya que se considera que abarcaría toda la zona costera dividiéndose en el atlántico y el cantábrico.

Las denominadas zonas de conflicto y marcadas en color gris son zonas en las que dos clasificaciones diferentes abarcan los mismos municipios. Se puede apreciar en el mapa que en la zona de influencia de la ría de Arousa nos encontramos una zona de conflicto con las agras coruñesas y la Galicia meridional. En la zona de la sierra do Xurés también se encuentra otra zona de conflicto entre la Galicia meridional y las sierras. Finalmente, y de forma aislada, la última zona de conflicto se encuentra en la provincia de La Coruña, en el municipio de Cerdido que tiene una doble clasificación como agras coruñesas y sierra.

Conocida esta clasificación según las tipologías constructivas cabría considerar si sigue una distribución en función de la climatología de la zona. El clima se puede clasificar de diferentes formas, desde la clasificación oficial del código técnico de la edificación, pasando por clasificaciones simplificadas basándose en características simples como temperatura, humedad precipitaciones,… hasta las clasificaciones combinando varias de estas características.

Para este caso una clasificación como la que hace el código técnico de la edificación en su documento de ahorro energético es demasiado simplista ya que, esta clasificación, hace que se asigne una misma zona climática a áreas muy amplias. Por ejemplo, en la provincia de A Coruña, toda zona a más de 200 m sobre el nivel del mar se le considera el mismo tipo de clima. No será el mismo clima el del término municipal de Toques con una altura media de 468 m sobre el nivel del mar y otro término como el de ares con una altura media de 9 m. (COAG, 2007)

Las diferentes clasificaciones climáticas varían en función de los datos que se tengan en cuenta: temperatura, humedad, precipitaciones,…

Una de las más clásicas y enormemente difundida es la que se basa exclusivamente en las precipitaciones. Esta clasificación realiza la contraposición entre la iberia húmeda y la iberia seca tomando como referencia la isohieta de 600 mm, es decir, la isolinea que une los puntos de precipitación igual a 600 mm en una unidad de tiempo considerada. Esta clasificación fue adoptada por geógrafos y fisiógrafos como Henández Pacheco, Dantín Cereceda o Lautensach hasta la segunda mitad del siglo XX (Rodríguez Guitián & Ramil-Rego, 2007).

Otros autores plantean diferentes clasificaciones climáticas, en las que se tienen en cuenta otros valores a parte de la cantidad de lluvia como pueden ser su reparto a lo largo del año para llegar a la diferenciación de tres grandes unidades: oceánica o atlántica, mediterránea y continental.

(17)

A principios de los años 80, Pérez Alberti realizó una división del territorio gallego en dominios climáticos en función de los parámetros termométricos y pluviométricos. A partir de la combinación de estos parámetros se obtienen 7 dominios climáticos: oceánico húmedo, oceánico hiperhúmedo, oceánico continental, oceánico húmedo con tendencia a la aridez estival, oceánico de montaña, oceánico mediterráneo y áreas de transición. [Ilustración 10]

Una clasificación más pormenorizada y que quizá se pueda llegar a asociar con la influencia del clima en las tipologías constructivas es la clasificación por termotipos o pisos bioclimáticos, pese a que este tipo de clasificación es utilizado para asociar a cada zona un tipo de vegetación característica. El termotipo o piso bioclimático es un intervalo altitudinal caracterizado por unos valores termométricos determinados.

Esta clasificación divide los termotipos en horizonte inferior y superior y en cuanto a las pluviométricas en subhúmedo, húmedo, hiperhúmedo y ultrahiperhúmedo. En el siguiente mapa [Ilustración 11] se puede ver la distribución de los ocho termotipos en los que se divide Galicia.

(18)

Otra de las clasificaciones ampliamente conocida es la clasificación ombrotérmica. Esta Termotemplado superior

Mesotemplado inferior Mesotemplado superior Supratemplado inferior Supratemplado superior

Orotemplado (inferior y superior)y criotemplado (exclusivamente en el Macizo de Trevinca-Segundeira)

Mesomediterráneo superior Límite templado-mediterráneo

(19)

clasificación se basa en la integración del reparto espacial de los valores de precipitación y temperatura de medios anuales sobre un modelo digital del terreno. Mediante este tipo de clasificación nos encontramos con que Galicia muestra una amplia diversidad de ambientes termopluviométricos. En el Atlas Climático de Galicia (Xunta de Galicia, 1999) se clasifica en un amplio abanico de sectores que, en función de las precipitaciones se clasifican en muy secos, secos, subhúmedos, húmedos, muy húmedos e hiperhúmedos y en función de las temperaturas muy fríos, fríos, frescos, templados y cálidos.

En el siguiente mapa [Ilustración 12] se puede ver la distribución de los diferentes ambientes ombrotérmicos en el territorio gallego.

(20)

Por último, también se tendrá en cuenta a la hora de realizar esta comparativa, la clasificación climática que hace el código técnico de la edificación en su documento básico de ahorro de energía. Para obtener la zona climática de una localidad se realiza en función de su capital de provincia y de su altitud respecto al nivel del mar.

En el caso de Galicia nos encontramos con 6 zonas climáticas diferentes en función de la capital de provincia y la altitud:

Capital de provincia

C1 C2 C3 D1 D2 E1

A Coruña H < 200 m - - H ≥200 m -

Lugo - - - H < 500 m H ≥500 m

Ourense H < 300 m H < 150 m H < 800 m H ≥800 m

Pontevedra H < 350 m H ≥350 m

En el siguiente mapa se puede ver la distribución de las zonas climáticas:

(21)

Pequeña edad de hielo

Cabe destacar que en ninguna de estas clasificaciones consideradas se tiene en cuenta una época climática llamada Pequeña Edad de Hielo.

El término Pequeña Edad de Hielo es utilizado para describir una época climática del hemisferio Norte en la que hubo un descenso de las temperaturas, aunque no de una forma continuada y uniforme, variaciones en las precipitaciones y un aumento generalizado de la disponibilidad hídrica (Bladé Ileana, 2010).

No existe consenso entre los diferentes autores sobre la época concreta que abarca esta época climática. Existe cierto consenso con la época en la que finaliza, fijándola la mayoría de los autores a mediados del siglo XIX, pero en cuanto a la época de inicio algunos autores lo fijan en el siglo XVII (J.R. Christy, 2001), mientras que otros autores lo hacen a lo largo del siglo XVI o en las últimas décadas del XV (Saz Sánchez, Evolución de las temperaturas medias de la estación cálida (abril-septiembre) en la mitad Norte de España durante la Pequeña Edad de Hielo (Siglos XVI al XIX), 2007) y en otras publicaciones como en el Informe Clivar o en el libro Historia da Meteoroloxía lo fijan en el 1300.

No en todas las zonas se presenta de una misma manera esta variación climática, hay regiones en las que el descenso de las temperaturas fue más acusado como en el Atlántico Norte (J.R. Christy, 2001) mientras que en ciertas zonas sólo se hizo presente mediante un aumento de la humedad (Bladé Ileana, 2010).

Se han realizado reconstrucciones de la Pequeña Edad de Hielo a lo largo de Europa y en el Norte de América. Estas reconstrucciones se basan en dendroclimatología y glaciología. Los más comunes y de los que se han obtenido mayores resultados son los primeros. La dendroclimatología se basa en extraer información climática que contienen las series de crecimiento anual de las especies leñosas.

En cuanto a cómo afectó esta Pequeña Edad de Hielo en Galicia, existen reconstrucciones dendroclimáticas en Lavacolla de 1500 a 1900. En estas reconstrucciones se demuestra que las temperaturas anuales medias se encontraron 0.5 ºC por debajo de las temperaturas medias del periodo 1971-2000, considerando ésta época como valores representativos del clima actual. Los inviernos y los veranos son los que presentan un mayor descenso térmico presentando temperaturas 0.5 y 0.8 ºC inferiores a los valores de referencia. (Saz Sánchez, Creus Novau, & Cuadrat Prats, La Pequeña Edad del Hielo en Galicia: reconstrucción de las temperaturas de Labacolla entre los siglos XVI y XIX, 2004)

(22)

3. Relación de las tipologías de arquitectura vernácula con

diferentes factores

Los diferentes modelos de clasificación del clima descritos en las páginas anteriores se utilizarán para comparar el mapa de distribución de las tipologías de arquitectura vernácula en Galicia para ver qué relación guardan con las diferentes distribuciones climáticas propuestas.

En primer lugar se compara el mapa de los termotipos o pisos bioclimáticos con el de las tipologías de arquitectura en Galicia:

Mapa de termotipos o pisos bioclimáticos Mapa de tipologías de arquitectura vernácula

Al ver los dos mapas podemos apreciar que la zona de la Galicia Meridional (azul) guarda cierta relación con el termotipo 1 (termotemplado superior) ya que se extiende por la zona de las Rías Bajas hasta el Macizo Central Orensano, con la excepción de la zona de la Sierra del Suido, Montes del Testeiro y Sierra del Faro.

Las excepciones anteriores, al igual que la zona de la Sierra del Xurés, tienen diferentes clasificaciones de termotipos comprendidas entre la 3 y la 7, que se pueden asociar con la zona de las sierras (amarillo).

(23)

(24)

En segundo lugar se compara el mapa ombrotérmico con el de las tipologías de arquitectura en Galicia:

Mapa ombrotérmico Mapa de tipologías de arquitectura vernácula

A la vista de los dos mapas se puede apreciar que la mayor parte de las agras coruñesas (verde) y de la Galicia meridional (azul) se corresponde con un clima húmedo-muy húmedo y cálido. Hay excepciones como la zona interior de la Galicia meridional, ya que en los dominios ombrotérmicos los define como una zona entre templada y cálida pero más seca.

La zona de las sierras se puede identificar aproximadamente con la definición de un dominio ombrotérmico fresco entre subhúmedo y seco.

El área geográfica ocupada por las grandes llanuras y depresiones lucenses se puede identificar aproximadamente con el área ocupada por el dominio ombrotérmico seco templado-cálido.

(25)

En tercer lugar se compara el mapa de las zonas climáticas del código técnico de la edificación con el de las tipologías de arquitectura en Galicia:

Mapa zonas climáticas de Galicia según el CTE Mapa de tipologías de arquitectura vernácula

En este caso la única zona que guarda cierta relación entre las zonas climáticas del CTE y la distribución de las tipologías constructivas es la zona de las sierras con una clasificación climática E1.

Ninguna de las clasificaciones climáticas consideradas se ciñe a la zonificación de las tipologías de arquitectura vernácula.

Esto puede ser debido a:

- Una clasificación como la de termotipos está destinada para asociar a cada zona un tipo de vegetación característica.

- La clasificación de los dominios ombrotérmicos tiene en cuenta solo la influencia de la cantidad de precipitaciones y de la temperatura media anual.

(26)

A la vista de que no se puede sacar ninguna relación directa entre las clasificaciones climáticas estudiadas hasta ahora con la zonificación de las tipologías constructivas, se realizan comparativas con otros criterios como son el relieve, las precipitaciones anuales acumuladas, la temperatura media anual, la evapotranspiración, el balance hídrico anual o el mapa geológico de Galicia.

Para comenzar con estas nuevas comparativas, se compara el mapa del relieve de Galicia:

Mapa relieve Galicia Mapa de tipologías de arquitectura vernácula

Mapa 1 Mapa 2. Mapa relieve Galicia (Wikipedia, 2010)

En esta comparativa se aprecia que las zonas con una altitud de más de 700 metros sobre el nivel del mar guardan relación con las áreas establecidas en el mapa de tipologías de arquitectura vernácula identificadas como sierras (marrón).

(27)

En el siguiente cuadro se compararán las precipitaciones medias anuales en Galicia con el mapa de las tipologías de constructiva vernácula:

Mapa precipitaciones anuales acumuladas Mapa de tipologías de arquitectura vernácula

En este caso, al igual que con los anteriores, tampoco se puede establecer una clara relación entre ambos mapas.

Parece existir una relación entre las zonas de precipitaciones entre 800 y 1000 mm con la zona interior de las depresiones y llanuras lucenses (naranja). Más allá de esa zona no se encuentra relación entre las diferentes zonas de tipologías constructivas con las precipitaciones anuales acumuladas

(28)

A continuación también se comparan las temperaturas medias anuales con el mapa de las tipologías de constructiva vernácula:

Mapa temperaturas medias anuales Mapa de tipologías de arquitectura vernácula

Mapa 4. Temperaturas medias anuales (Martínez Cortizas, Castillo Rodríguez, & Blanco Chao, Temperatura, 1999)

En esta comparativa podemos apreciar que las zonas con temperaturas medias anuales por debajo de los 13 ºC, en general, se corresponde con las zonas de las sierras. Las zonas entre 13-14 ºC se corresponden aproximadamente con la zona de las llanuras y depresiones lucenses, mientras que las zonas de más de 14 ºC se corresponden con las zonas costeras.

Si comparamos con las temperaturas medias en invierno [Ilustración 14], podemos apreciar que la zona de alta montaña es la que mejor se corresponde con la clasificación de las sierras en el mapa de tipologías de arquitectura vernácula.

En este caso vemos que las temperaturas son notablemente inferiores que en el resto de

(29)

Otro factor a comparar es la evapotranspiración. La evapotranspiración es la pérdida de humedad de una superficie. Se puede entender como un flujo continuo de agua en el sistema tierra-atmósfera en el que intervienen diversos factores: la diferencia de presión, la temperatura, la velocidad del viento y la disponibilidad del suministro de agua a la superficie de evaporación.

Mapa evapotranspiración Mapa de tipologías de arquitectura vernácula

En esta comparativa no se puede sacar ninguna correlación clara entre los mapas de evapotranspiración y el de tipologías de arquitectura vernácula. Parece existir cierta relación entre los índices más bajos de evapotranspiración con las zonas de montaña.

(30)

4. Aspectos del medio humano y cultural

En la construcción de las viviendas, a parte de los materiales y la climatología, el aspecto sociocultural es un valor importante para el desarrollo de la vivienda.

La vivienda está creada para servir a un conjunto de fines, no solo para servir como alojamiento, si no que influirá el tipo de personalidad de cada pueblo, su carácter, su cultura, su religión así como el modo de producción característico de su economía.

Galicia se desarrolla como una comunidad campesina, de pequeños productores agrícolas y pequeñas explotaciones ganaderas, todo ello en explotaciones de subsistencia, con predominio del minifundio. Esto influye en gran medida en el modo de construir las viviendas ya que, en muchas ocasiones, los espacios destinados a la vivienda aparecen relegados a un segundo plano para ser los principales núcleos de la vivienda los destinados al almacenamiento de los productos de campo y estabulación del ganado. (Caamaño Suárez, As Construccións da Arquitectura Popular. Patrimonio etnográfico de Galicia, 2006)

(31)

(32)

(33)

(34)

Soluciones constructivas para la adaptación Adaptación al medio de la arquitectura

al medio de la vivienda de interior en Galicia popular. Zona interior de Galicia

Adaptación al medio de la arquitectura popular. Zona interior de

Galicia

1. Descripción de la zona de estudio

La zona interior de Galicia a abarcar por este trabajo son las llanuras y depresiones lucenses. Situada entre las sierras orientales y las cadenas montañosas centrales se extienden esta serie de llanuras, con características geográficas y económicas que generan un tipo de asentamiento y una arquitectura con características singulares.

Estas llanuras y depresiones abarcan Terra chá [Ilustración 15], Depresión de Sarria y Monforte de Lemos.

Es a Terra Chá la zona en la que la arquitectura popular de las llanuras y depresiones lucenses se manifiesta de una forma más singular y fácilmente diferenciable. Esta comarca abarca los municipios de Abadín, Begonte, Castro de Rey, Cospeito, Guitiriz, Muras, Pastoriza, Vilalba y Xermade. Existen otros municipios que tradicionalmente siempre pertenecieron a esta comarca como son Rábade, Outeiro de Rei y Pol, que se pueden englobar dentro de este mismo caso de estudio por sus características geográficas similares. De hecho, incluso municipios como el de Friol, Rábade, Outeiro de Rei, Meira y Pol tienen también características geográficas y una

tradición cultural semejante1 a la que se encuentra en lo que actualmente se conoce como Terra Chá.

1_{Pernas Bermúdez, Carme. Itinerarios de Arquitectura popular pola Terra Chá. Vilalba. Instituto}

de estudios Chairegos, 2006.

(35)

Adaptación al medio de la arquitectura Soluciones constructivas para la adaptación

Popular. Zona interior de Galicia al medio de la vivienda de interior en Galicia

En esta área existen las aldeas disgregadas, agrupadas en barrios y compuestas por un reducido número de granjas familiares aisladas. Es decir, según la clasificación de las DOT (Directrices de Ordenación Territorial) se corresponde a un tipo de distribución de la población mononuclear disperso. (Instituto de Estudos do Territorio, 2011)

Esta dispersión se comprueba al observar que no hay ningún asentamiento importante a excepción de Vilalba y los núcleos de población formados en la cabecera de los ayuntamientos.

El clima en esta zona se caracteriza por temperaturas medias anuales de entre los 13 y 14 ºC con temperaturas medias de invierno de 8-10 ºC, llegando en meses como enero y febrero a temperaturas por debajo de los 0ºC, y de verano de 18-20 ºC; precipitaciones anuales acumuladas entre los 800 y 1000 mm. (Xunta de Galicia, 1999)

(36)

2. La arquitectura en las grandes llanuras y depresiones lucenses.

En este apartado se desarrollara los diferentes aspectos que definen la arquitectura en la zona de estudio, desde la forma hasta los materiales usados. Para ello servirán de apoyo las publicaciones “Arquitectura popular en Galicia. Razón y Construcción” de Pedro de Llano, “Galicia. As construcción da Arquitectura Popular. Patrimonio etnográfico de Galicia” de Manuel Caamaño Suárez y el libro “Itinerarios de arquitectura popular pola Terra Chá” de Carme Pernas Bermúdez.

2.1 Forma y dimensiones

Son construcciones normalmente de planta rectangular o cuadrada, distribuidas en dos alturas y con cubierta a cuatro aguas. Existe una discrepancia entre los autores sobre la adición de construcciones adjetivas sobre los cerramientos de la vivienda, siendo Caamaño el que las define como algo habitual mientras que los otros dos autores lo identifican como una casuística aislada.

En cuanto a las dimensiones, la fachada frontal y posterior suele tener entre 12 y 15 metros, mientras que el ancho de la vivienda se encuentra ente 6 y 12 metros. Suelen tener una altura de 5 metros. En las viviendas de mayor tamaño es habitual encontrar un muro de carga interior perpendicular a su fachada principal.

Este rango de dimensiones viene motivado por la organización de la vivienda. En el primer modelo, de anchura no superior a 6 metros y largo no superior a 15 metros, las dependencias se organizan hacía una fachada, dejando la opuesta ciega, mientras en el resto de los casos la vivienda se suele distribuir a ambas fachadas.

En el siguiente dibujo [Ilustración 16] se puede ver el modelo de una vivienda perteneciente a Terra Chá, en la que existe una construcción adjetiva adosada al muro (un horno), distribución en dos plantas y cubierta a cuatro aguas. Las dimensiones de esta vivienda es de 13 metros de largo por 8.6 metros de ancho y una altura de 5.8 metros, ajustándose a la tipología descrita para esta zona.

(37)

popularZona interior de Galicia al medio de la vivienda de interior en Galicia

2.2 Materiales

En general los materiales utilizados son materiales pétreos, maderas, hierro y vidrios.

Existe un término denominado “pedra morta” para la denominación de un tipo de esquistos poco metamorfizados. Normalmente se utilizaban para la realización de cimentaciones y muros.

Los muros, que con base de “pedra morta”, solían usar granito para refuerzos de esquinas, vanos y para los balcones.

Las estructuras interiores suelen ser de madera, utilizando en función del poder adquisitivo de los propietarios de la vivienda, maderas más o menos nobles. En general, las maderas como el castaño y el roble podían ser utilizadas tanto en interior como en exterior, mientras que las maderas menos duras como los abedules tenían un uso más restringido al interior y se utilizaban en muchos casos en combinación con los anteriores.

El hierro era tanto usado para las ventanas como para la realización de barandillas en las viviendas que poseían balcón.

2.3 Los muros

Los muros, realizados con esquistos poco metamorfizados, tienen espesores de 70 a 90 cm. Existen construcciones en las que este espesor no se mantiene en toda la altura de la vivienda, si no que llega hasta el primer entramado de la vivienda y a partir de ahí el espesor se reduce a 10-15 cm. [Ilustración 18]

(38)

Inicialmente las casas más antiguas dejaban la piedra vista, pero a partir del siglo XIX se revisten exteriormente. Se distinguen los siguientes tipos de revestimiento [Ilustración 19]:

- Continuo: a base de mortero de cal y arena dejando la piedra de mayor calidad a la vista, es decir, los esquinales y vanos realizados con granito quedan a la vista. - Discontinuo: en este caso nos encontramos dos tipologías. En el primer caso dejan

a la vista las piedras más grandes ocultando las de menor tamaño y peor estética. En el segundo tipo simplemente se rellenan las juntas.

Por el interior de los muros puede existir revestimiento o no dependiendo de la dependencia de la que se trate. En el caso de las cuadras no existe revestimiento alguno, mientras que, en general, en el resto de las dependencias sí.

(39)

2.4 Puertas y ventanas

Los vanos de estos huecos suelen ser de granito, aunque pueden ser de madera en las zonas en las que escasea este tipo de piedra o en viviendas con bajos recursos.

Existe una gran diferencia de tamaño de los huecos a lo largo del paso de tiempo. Las viviendas más nuevas suelen presentar vanos más grandes. Otro factor que influye en el tamaño de las ventanas de las viviendas se corresponde con el factor económico, en las viviendas con una economía más modesta solían tener huecos más pequeños.

Las ventanas son normalmente de dos hojas, dotada cada una de ellas con un bastidor dividido en tres huecos. Las dimensiones más comunes son de 80 cm de ancho por 1 metro de alto. Casi siempre van colocadas a haces exteriores. Suele ser común la utilización de contraventanas por el interior.

El tamaño de la ventana varía en función de la zona de la

vivienda que ocupen. Los huecos de las cuadras y el desván suelen ser de menor tamaño que los del resto de la vivienda. En este caso también se encuentran incongruencias entre los diferentes autores, por una parte Manuel Caamaño (Caamaño Suárez, As Construccións da Arquitectura Popular. Patrimonio etnográfico de Galicia, 2006) establece que inicialmente las ventanas de la cocina son de menor tamaño, mientras que Carme Pernas que son de mayor tamaño.

Las puertas son normalmente de dos hojas horizontales de 1.20 a 1.50 metros de ancho por 2 metros de alto. Cuando son de mayor anchura se les suele añadir una hoja fija de unos 50 centímetros conocida como “folleto”.

(40)

Rebeca Miguel Pernas 38 cerchas, igualmente de madera, separadas de 3 a 4 metros. Sobre este entramado de madera suele encontrarse un entablado de madera sobre el que se colocarán las pizarras. Las pendientes de las cubiertas están comprendidas entre 25 y 35º.

La pizarra se coloca normalmente en forma de escama de pez, entrelazándose en la cumbrera. Puede ir sin clavar o fijándolas con piezas de forma troncocónica de madera de sauce o tojo llamadas tornos. Las piezas de la cumbrera que realizan el enlace entre los faldones reciben el nombre de galletas.

Al igual que con otras partes de la envolvente descritas, el factor económico juega una parte importante en la elección del material de la cubierta. En las casas con una buena condición económica se usan piezas de tamaño regular, de un grosor uniforme y de aspecto más cuidado, mientras que en casas menos acomodadas es más frecuente encontrar pizarras grandes, gruesas e irregulares.

Es habitual que existan remates de cantería que cumplen tanto una función ornamental como funcional. En las zonas ventosas son utilizadas para evitar el levantamiento de las piezas.

En el caso de que existan construcciones adjetivas apoyadas en uno de los muros de la vivienda, la cubierta suele acabar introduciendo la pizarra en el muro de la vivienda y volando unos 10 centímetros para proteger las juntas.

Esta disposición de la cubierta facilita que se pueda realizar un aprovechamiento bajo la

(41)

almacén, suele estar ventilado a través de pequeñas ventanas situadas bajo el alero o por pequeñas hendiduras realizadas en la fachada.

2.6 Chimeneas

El tamaño y el acabado de la chimenea denota siempre una mayor o menor fortaleza económica de la casa.

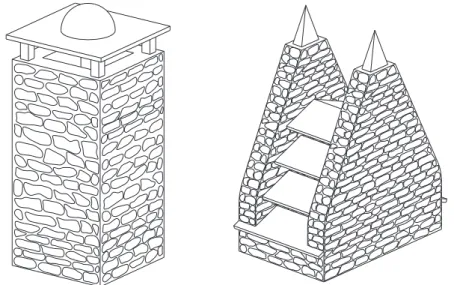

Existen diferentes tipos, las más simples son de planta cuadrada realizadas a partir de cuatro lastras de pizarra entrelazadas e inclinadas cara a la parte superior para que no entre ni el agua ni el viento. Se conservan pocas chimeneas de este tipo ya que son comunes de las viviendas más antiguas.

Otro tipo, también muy simple, son las de planta cuadrada realizadas con mampostería y como pieza de remate una laja horizontal para evitar la entrada de agua.

Una variante de esta es la que, siendo de planta cuadrada, tiene un remate superior en forma triangular dónde se superponen varias pizarras para protegerla del agua.

En cualquiera de los casos, para soportar la carga de la chimenea se coloca en su base dos refuerzos de madera que van al muro más cercano dónde se apuntalan con puntales inclinados.

(42)

2.7 Balcón, corredor o “solaina”

Este tipo de construcción no es una característica común a las viviendas de la zona, pero pese a ello tiene cierta presencia. Al igual que en el resto de los elementos, la presencia de este tipo de balconada y los materiales utilizados para su construcción denotan el poder adquisitivo de la vivienda.

Pueden ocupar toda la fachada o solo una parte de la misma. Normalmente orientadas a la fachada Este, por lo que, debido al mayor número de horas de sol incidentes en esa fachada, las convierte en el lugar idóneo para secar alimentos y ropa. Se cree que este motivo fue el que dio lugar a su denominación como “solaina”.

Las de mayor tamaño suelen poseer un alpendre en su parte inferior.

Existen varios tipos:

- Solaina sobre voladizo de piedra, con columnas de granito o madera y barandilla de piedra. Es de las más elaboradas.

- Solaina sobre voladizo de madera, con columnas estrechas de madera. Es de menor tamaño que la anterior.

- Solaina sobre voladizo de granito, con columnas de madera o metálicas y con barandilla metálica. Son de construcciones más recientes.

El acceso a estos elementos se realiza desde el interior de la vivienda.

2.8 Distribución interior

La vivienda normalmente se distribuye en tres alturas: el piso inferior o terrera, la planta superior y el bajo cubierta o desván [Ilustración 24].

La terrera está ocupada en su mayor parte por los establos, pudiendo llegar a ocupar tres de las crujías en las viviendas más grandes. Cuenta también con un amplio pasillo que atraviesa la vivienda uniendo la fachada frontal con la posterior, en ocasiones este pasillo desemboca en un vestíbulo dónde se dispone de una escalera de acceso a la planta superior y a su vez sirve de apeo para la labranza. En esta planta se encuentra también la cocina, caracterizada por encontrarse en ella una gran lareira, normalmente situada en el medio del paño de un muro.

Esta zona es en la que se desarrollan las actividades públicas y colectivas, relegando las plantas superiores a actividades privativas.

(43)

La planta superior tiene dimensiones mayores al resto de las tipologías gallegas, ampliado en ocasiones por el balcón descrito en puntos anteriores. Esta planta suele componerla un amplio comedor, varias habitaciones y una dependencia en la que se guardan alimentos de uso doméstico.

La estructura de separación entre esta planta y el bajo cubierta sigue una distribución similar a la planta anterior, pero suele tener acabados más labrados.

Ya en el tercer nivel, se encuentra un amplio desván que sirve de almacén y cuya ventilación se realiza mediante pequeñas hendiduras hechas en las fachadas.

2.9 Pavimentos

En las zonas de las cuadras el pavimento es el terreno natural sobre el que se hace una cama con esquilmos. El resto de la planta térrea se suele componer de un suelo compactado sobre el que se colocan lastras de piedras metamórficas de diversas formas y dimensiones. En casos muy concretos se usa granito.

En el caso del resto de los niveles el pavimento es el entablado de madera que forma los forjados.

2.10 Escaleras

La escalera en este tipo de edificaciones siempre es interior. Se suele localizar en el pasillo o en la cocina, cerca de la entrada desembocando normalmente en la sala de la planta superior.

(44)

(45)

(46)

al medio de la vivienda de interior en Galicia Metodología

Metodología

Se realizará un análisis del viento, sombras e inercia térmica de un modelo representativo de la tipología constructiva de la zona. Estos análisis se realizan para identificar las medidas pasivas para la adaptación al clima de las soluciones constructivas adoptadas tradicionalmente.

Para realizar el análisis se realizan una serie de consideraciones pasando por la elección del modelo representativo de la zona, los archivos climáticos y las opciones de simulación, las cuales se detallan a continuación:

1. Elección del modelo representativo de la zona

Para la elección del modelo se sigue la tipología descrita en el apartado La arquitectura en las grandes llanuras y depresiones lucenses dónde se hace un análisis de la tipología constructiva de la zona a través de una comparativa entre diferentes publicaciones.

Antes de comenzar a describir el modelo escogido, se tratará el tipo de asentamiento rural en el que se encuentra. Este asentamiento se puede englobar dentro de los asentamientos mononucleares dispersos. Son entidades con los edificios muy separados, formas indeterminadas y límites difíciles de establecer. Se trata de casales bastante separados que aprovechan un val, o río, así como las carreteras de cierta relevancia.

En la Ilustración 25 se representa el asentamiento dónde se encuentra el modelo escogido. La vivienda a estudio es la señalada en rojo en la parte superior de la imagen.

(47)

Metodología al medio de la vivienda de interior en Galicia

La vivienda se encuentra en la ladera de una pequeña montaña en un asentamiento de cuatro edificaciones alineadas respecto a lo que antiguamente era un camino de comunicación con asentamientos cercanos.

Ilustración 26. Modelo del entorno de la edificación a estudio.

La vivienda es de planta rectangular, distribuida en dos alturas, con aprovechamiento bajo cubierta y cubierta a cuatro aguas [Ilustración 27. Modelo de la vivienda.].

En este caso tiene una construcción adjetiva adosada a uno de los muros de la vivienda. Esta pequeña construcción era dónde se encontraba el horno.

Las dimensiones de la fachada frontal y posterior son de 13 metros mientras que las laterales de 8.6 metros.

Las dependencias se organizan hacia ambas fachadas tal y como se puede ver en la Ilustración 28. vanos de granito. El espesor de los muros

es de 63 cm, algo inferior a los espesores típicos de la zona que van de 70 a 90 cm y se mantiene su espesor en toda su altura.

Las fachadas Oeste y Sur poseen un revestimiento discontinuo, dejando las esquinas y los vanos de granito a la vista, mientras que las otras dos fachadas no tienen revestimiento alguno.

Ilustración 27. Modelo de la vivienda.

(48)

De la carpintería exterior solo se conservan las puertas de madera de acceso a la cuadra, el resto no se mantienen las originales.

Lo que si se mantiene es el tamaño original de los huecos, siendo las de las cuadras las de apoya un entramado de madera sobre el cual se colocan las losas de pizarra de tamaño amplia zona aprovechada en su día como almacenamiento de víveres y apeos de labranza con dos ventanas en los testeros para ventilación.

La separación entre plantas se realiza con un entramado de madera, siendo los acabados de separación entre la segunda planta y el bajo cubierta mejores que entre las cuadras y la primera planta.

(49)

2. Elección de los datos climáticos

Ante la incertidumbre que arroja en los análisis la utilización de los datos climáticos de las diferentes herramientas, se opta por crear los archivos climáticos a partir de una estación meteorológica cercana.

En la Ilustración 30, se muestra la situación de las estaciones meteorológicas más cercanas a la ubicación de la vivienda de estudio.

Existen otras cercanas que se descartan por estar ubicadas en la costa, ya que lo que se busca es un clima de interior.

De las tres opciones más cercanas se opta por utilizar los datos de la estación Fragavella ya que de la selección inicial es la más cercana y las características altitudinales es la que más se asemeja a la situación de la vivienda encontrándose a 595 metros de altura, siendo la altitud de la vivienda de 610 metros sobre el nivel del mar.2

Para realizar el archivo climático que servirá de apoyo de este trabajo se toma como referencia el archivo climático de la provincia de Lugo (U.S. Department of Energy, 2013) y se modificó con los datos obtenidos de la estación climática mencionada.

Los datos considerados para la modificación del archivo climático original son los datos disponibles desde el año 2004 hasta el año 2014. No todas las variables están disponibles en los registros climáticos de la estación, por lo que las variables modificadas fueron: temperatura del aire, radiación solar directa, dirección y velocidad del viento, humedad relativa y lluvia. No existen datos climáticos sobre la cobertura en ninguna estación meteorológica gallega, por lo que los datos utilizados que se pueden asemejar a la situación en Galicia son los de la estación climática de Camborne (Reino Unido).

2_{PXOM Muras. Plano altitudes nºI.3}

(50)

3. Justificación de los elementos a analizar

Al realizar el estudio de la vivienda se intenta identificar las posibles soluciones constructivas para la adaptación al medio.

Una de las primeras medidas a estudiar será la orientación de la vivienda. En la Ilustración 25, se puede apreciar que las viviendas de la zona no siguen un mismo patrón de orientación, por lo que se estudiará si esta vivienda en concreto sigue una orientación óptima respecto al sol o si, por el contrario, serán otros los factores determinantes para esa orientación particular. Este análisis se realizará a partir de las ganancias solares de la vivienda.

Se realizará un análisis de los vientos de la zona, viendo si la ubicación en la topografía, la posición relativa con otras viviendas y los elementos de vegetación tienen influencia sobre la exposición al viento de la vivienda.

En esta línea de la orientación de la vivienda y el análisis de los vientos de la zona se analizará si las ventanas en fachadas opuestas del bajo cubierta facilita la circulación del viento en verano para disipar el calor que se acumula en esta estancia.

Otro de los factores importantes a estudiar es la composición de los cerramientos de la

Las ventanas se tienen en cuenta en la medida en la que afectan a las ganancias térmicas y en la ventilación bajo cubierta, teniéndose, por tanto, en cuenta el porcentaje de hueco que ocupan. La variación de las dimensiones de los huecos variarían los resultados de las simulaciones, por eso se tuvo en cuenta la definición de las dimensiones de las aperturas de la arquitectura característica de la zona.

En cuanto a las características de la ventana, normalmente se coloca a haces exteriores o intermedios y el material utilizado es madera y vidrio simple. La variación de estas características supondrá menos de un 5% de diferencia de ganancias o pérdidas térmicas. (Pintos Pena, 2014).

(51)

4. Opciones de simulación

Tomando como base la vivienda descrita anteriormente se realizarán diversas modificaciones sobre la misma para comprobar la idoneidad de las soluciones constructivas para la adaptación al medio estudiadas.

Dado que la vivienda pese a responder a la tipología constructiva de la zona no se mantiene en su estado original, se hacen una serie de consideraciones para realizar una comparativa con cómo se comportaría la vivienda en su estado original y como lo hace actualmente.

Uno de los factores que más se modificó como se ve en la Ilustración 31.

Otras de las consideraciones que se realizarán para el estudio de la adaptación al medio de la vivienda es la comparativa de elementos constructivos singulares utilizados en esta vivienda con los utilizados en tipologías constructivas de otras zonas. Por ejemplo, el retranqueo de las ventanas y la longitud de los aleros.

(52)

5. Herramientas y su finalidad

Para el desarrollo del trabajo se eligen diferentes programas y metodologías para abarcar los diferentes aspectos a tratar. A continuación se describen las herramientas que se utilizan y el porqué de su elección.

Autodesk Vasari

Este programa se utilizará para realizar las simulaciones de viento del modelo de edificio escogido a través de su herramienta “Wind tunnel”. Con esta herramienta se realizan simulaciones de fluidos de dinámica computacional (CFD), a través de la cual se puede conocer la influencia del viento en el entorno modelizado.

Para realizar las simulaciones el programa realiza unas consideraciones en cuanto a la velocidad y dirección del viento predominante. Estos datos se obtienen de la base de datos “Autodesk climate server”.

Los datos climáticos normalmente vienen dados en formato TMY (Typical Meteorogical Year). Estos datos están actualizados y mantenidos por el National Climatic Data Center. (Autodesk)

Los datos se obtienen a partir de controles globales genéricos de temperaturas y precipitaciones, estableciendo que los datos los obtienen de los siguientes organismos:

- ICOADS: the international comprehensive ocean-atmosphere data set. - NOAA: National Climatic Data Center

Esta base de datos también incluye datos de simulaciones meteorológicas.

En el momento de escoger la ubicación del modelo y la elección de una estación meteorológica se obtiene una rosa de los vientos, a partir de la cual podemos obtener un archivo .csv el cual se obtienen un conjunto de datos de los que no se conoce su procedencia ni qué representan.

No existe, a fecha actual, un manual de fundamentos que explique qué son estas variables que utiliza el programa ni si se obtienen de una simulación climatológica o de una estación real.

Ante la incertidumbre de qué datos considera el programa y su fiabilidad, se introducirán los datos climáticos de la estación más cercana cargando un archivo .wea, creado en la herramienta weather data del programa Ecotec analysis, el cual se tratará a continuación.

Ecotect analysis

Ecotect Analysis es una herramienta de Autodesk que permite realizar el proceso de diseño desde las fases iniciales orientándolo hacia un proyecto sostenible en varios ámbitos como, por ejemplo, diseño acústico, análisis climático, confort humano, iluminación, estrategias pasivas, análisis de sombra y térmico.

(53)

La herramienta Weather Tool, integrada en el programa, permite visualizar, analizar y editar los datos climáticos hora a hora. Reconoce un amplio rango de formatos de datos climáticos y permite obtener diferentes visualizaciones, incluyendo gráficos 2D y 3D, rosas de los vientos y diagramas del camino del sol. Por otra parte también elabora en base a los datos climáticos cuadros psicométricos, siendo una herramienta para determinar el potencial de diferentes estrategias pasivas.

En esta herramienta se puede obtener diversos datos sobre la mayor fuente de energía renovable: el sol. A través de los diagramas de camino del sol, los análisis de radiación solar y el estudio de orientaciones óptimas

Climate Consultant

Es una herramienta desarrollada por el Energy Design Tools Group del departamento de arquitectura y diseño urbanístico de la Universidad de California que ayuda a interpretar los datos climáticos de una zona en concreto. (Milne)

Este programa sirve para interpretar datos climáticos y comprender el clima de una zona determinada, traduciendo los archivos climáticos en gráficos. Su finalidad no es solo volcar un archivo de datos en una representación gráfica, si no organizar y representar esta información de una manera que muestre las características del clima y su influencia en los edificios.

Esta herramienta servirá de apoyo para el cálculo de la incidencia de la inercia térmica del edificio.

Therm 7.2

Es un programa desarrollado por Lawrence Berkeley National Laboratory (LBNL). Con este programa se puede modelar, en dos dimensiones, detales constructivos y a realizar análisis de transferencia de calor. Está diseñado para evaluar los posibles puentes térmicos producidos por diversas soluciones constructivas y evitar problemas como las condensaciones intersticiales.

Los análisis de transferencia térmica realizados por este programa están basados en el cálculo mediante elementos finitos, con el que se puede modelar geometrías con un alto grado de complejidad. (THERM, 2014)

(54)

(55)

(56)

al medio de la vivienda de interior en Galicia Influencia del viento

Influencia del viento

El interés en realizar un análisis de la influencia del viento radica en que, dicha protección, limita el consumo de energía a efectos de calefacción, es decir, al limitar la exposición de la vivienda al aire en los meses de invierno se consigue reducir el consumo energético. Según Victor Olgyay (Olgyay, 1998), la carga calorífica necesaria para abastecer a una vivienda desprotegida y sometida a vientos con una velocidad de 32 km/h, es aproximadamente, 2.4 veces mayor que la que debe aportarse a una vivienda en las mismas circunstancias pero sometida a vientos de 8 km/h.

En el pasado se utilizaban medidas protectoras contra el viento dónde, en los lugares muy expuestos, se intenta buscar la menor exposición posible de la vivienda. Para conseguir esta menor exposición se sacaba provecho del conocimiento del entorno, ubicando las viviendas en los lugares más protegidos, utilizando la distribución del lugar para proteger unas viviendas de otras e, incluso, mediante la utilización de elementos de vegetación como pantallas frente al viento [Ilustración 32].

En este apartado se estudiará esta exposición al viento de la vivienda, sin adentrarse en el ahorro energético que produce en la vivienda.

En una primera aproximación se intentará determinar si la elección de una ladera frente a la opuesta atiende a motivos de exposición al viento o, por el contrario, se trata de una distribución territorial en torno a caminos y carreteras.

Ya en una segunda parte se realizará un estudio del entorno más cercano, en el que se analizará la influencia del resto de las edificaciones del lugar y la vegetación en la exposición al viento de la vivienda.

Finalmente, se analizará la ventilación del bajo cubierta.
