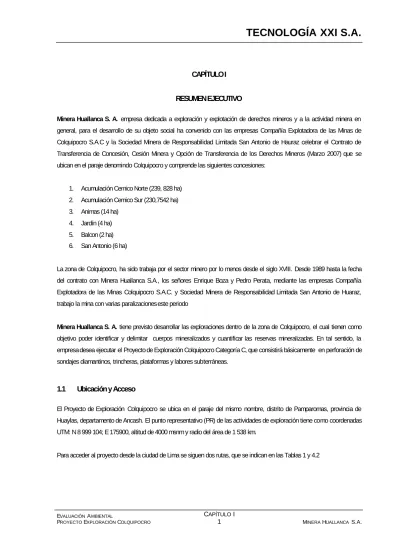

CAPÍTULO I RESUMEN EJECUTIVO

(1)

EVALUACIÓN AMBIENTAL

PROYECTO EXPLORACIÓN COLQUIPOCRO

CAPÍTULO I

1 MINERA HUALLANCA S.A.

CAPÍTULO I

RESUMEN EJECUTIVO

Minera Huallanca S. A. empresa dedicada a exploración y explotación de derechos mineros y a la actividad minera en general, para el desarrollo de su objeto social ha convenido con las empresas Compañía Explotadora de las Minas de Colquipocro S.A.C y la Sociedad Minera de Responsabilidad Limitada San Antonio de Hauraz celebrar el Contrato de Transferencia de Concesión, Cesión Minera y Opción de Transferencia de los Derechos Mineros (Marzo 2007) que se ubican en el paraje denomindo Colquipocro y comprende las siguientes concesiones:

1. Acumulación Cemico Norte (239, 828 ha) 2. Acumulación Cemico Sur (230,7542 ha) 3. Animas (14 ha)

4. Jardín (4 ha) 5. Balcon (2 ha) 6. San Antonio (6 ha)

La zona de Colquipocro, ha sido trabaja por el sector minero por lo menos desde el siglo XVIII. Desde 1989 hasta la fecha del contrato con Minera Huallanca S.A., los señores Enrique Boza y Pedro Perata, mediante las empresas Compañía Explotadora de las Minas Colquipocro S.A.C. y Sociedad Minera de Responsabilidad Limitada San Antonio de Huaraz, trabajo la mina con varias paralizaciones este periodo

Minera Huallanca S. A. tiene previsto desarrollar las exploraciones dentro de la zona de Colquipocro, el cual tienen como objetivo poder identificar y delimitar cuerpos mineralizados y cuantificar las reservas mineralizadas. En tal sentido, la empresa desea ejecutar el Proyecto de Exploración Colquipocro Categoría C, que consistirá básicamente en perforación de sondajes diamantinos, trincheras, plataformas y labores subterráneas.

1.1 Ubicación y Acceso

El Proyecto de Exploración Colquipocro se ubica en el paraje del mismo nombre, distrito de Pamparomas, provincia de Huaylas, departamento de Ancash. El punto representativo (PR) de las actividades de exploración tiene como coordenadas UTM: N 8 999 104; E 175900, altitud de 4000 msnm y radio del área de 1 538 km.

Para acceder al proyecto desde la ciudad de Lima se siguen dos rutas, que se indican en las Tablas 1 y 4.2

(2)

CAPÍTULO I

Tabla 1: Ruta Lima – Proyecto Colquipocro

Tabla 2: Ruta Lima – Proyecto Colquipocro

Fuente: MTC

El proyecto se emplazará en 3 sectores: Nazareno, Pozos Ricos y Aquilapampa y se desarrollará sobre los terrenos superficiales de propiedad de la Comunidad Campesina Chaclacayo con la cual Minera Huallanca S.A ha establecido un Acuerdo.

El Programa de Exploraciones del Proyecto Colquipocro, abarcará un área estimada en 59 ha, ubicada en las concesiones Acumulación Cemico Norte, Acumulación Cemico Sur, Animas, Balcon y Jardín.

1.2 Áreas de Influencia Biofísica

Área de Influencia Directa (AID).- Se ha estimado un área de 59 ha que corresponde y se define mediante la superposición de las instalaciones del proyecto sobre el ámbito geográfico definido donde se ejecutará el proyecto

Área de Influencia Indirecta (AII): Para esta delimitación se consideró los criterios de enfoque de cuencas (unidad de cuenca en la cual se emplaza el proyecto) y magnitud de actividades; por lo que se ha considerado el área de la microcuenca Lachocoran. Comprende un área estimada de 503 ha.

Ruta Vía de Acceso Condición

de vía

Distancia (km)

Tiempo (horas)

Lima – Pativilca Panamericana Norte Asfaltada 202 3.30

Pativilca – Huaraz Carretera Central Asfaltada 207 4.15

Huaraz – Caraz Carretera Central Asfaltada 263 2.30

Caraz - Comunidad Campesina Chaclancayo (Sector Cajabamba Baja) C. Penetración Trocha 58 0.15 Fuente: MTC

Ruta Vía de Acceso Condición de vía Distancia

(km)

Tiempo (horas)

Lima – Huaraz Vía Aérea Aéreo 302 0.45

Huaraz – Caraz Carretera Central Asfaltada 263 2.30

Caraz - Comunidad Campesina Chaclancayo (Sector Cajabamba Baja) C. Penetración Trocha 58 0.15

(3)

CAPÍTULO I

1.3 Ambiente Físico

Clima

El clima del lugar es húmedo y frígido por la altitud de la zona y está supeditado a cambios estacionales propios de la región Puna. La estación de lluvias se presenta entre los meses de diciembre a marzo y la estación seca el resto del año. Se caracteriza por sus precipitaciones anuales promedio de 431 mm y sus temperaturas medias anuales de 10°C. Presenta veranos lluviosos e inviernos secos con fuertes heladas.

Morfología

El área de estudio está comprendida en el cuadrángulo de Carhuaz (19h), y se caracterizada por una topografía muy variada y a la vez accidentada; cuyos principales rasgos geográficos son parte de la cordillera occidental alcanzando altitudes promedios de 4000 msnm.

Geomorfología

En el área se reconocen dos principales unidades geomorfológicas las cuales son: la etapa de valle de erosión y la etapa de cañón de erosión.

Geología

El área de Colquipocro está consti tuida por un principal sistema vetiforme relacionada a fallas NW – SE con buzamientos altos, la mineralización es polimetálica de Ag, Pb y Zn. La roca caja son andesitas del volcánico Calipuy. Las vetas tienen el siguiente mineral de mena galena, proustita, tetraedrita, esfalerita y calcopirita y de ganga el cuarzo, pirita y calcita.

Calidad de Suelos

De acuerdo al muestreo de suelos en el área específica del proyecto, los suelos se caracterizan por ser de clase de Franco Arenosa a Franco. Son suelos de moderadamente a ligeramente ácidos, muy ligeramente salinos, de baja materia orgánica.

En cuanto a la disponibilidad de fósforo y potasio, ésta varía de baja a alta.

Red hidrológica

Regionalmente el área de Proyecto Colquipocro está comprendida en la cabecera de la cuenca del río Nepeña. Localmente comprende la microcuenca de la quebrada Lachocoran con un área aproximada de 503,50 hectáreas e involucra los

(4)

CAPÍTULO I

recursos de agua superficial siguientes: quebradas Lachocoran y Putac Cayocc y el río Chanclancayo (dren principal de la zona) hacia donde discurren las aguas del mencionada microcuenca.

Calidad de Aguas

De acuerdo a los resultados del monitoreo, la calidad de aguas en la zona del proyecto presentan condiciones aceptables de Uso de Clase I y III de acuerdo a los límites de sustancias potencialmente peligrosas (Ley General de Aguas); con excepción En cuanto a los parámetros bacteriológicos, el agua no presenta condiciones de Uso Clase I.

1.4 Ambiente Biológico

Según el Ecológico del Perú (ONERN, 1976) en el área de emplazamiento del proyecto y su zona de influencia se encuentran las Zonas de Vida siguientes:

Ø Matorral desértico - Montano Bajo Tropical (md-MBT) Ø Matorral desértico - Montano Tropical (md-MT) Ø Estepa - Montano Tropical (e-MT)

Ø Páramo húmedo - Subalpino Tropical (ph-SaT)

Ø Matorral subhúmedo (Msh), Pajonal / Césped de puna (Pj/Cp) Ø Áreas con cultivos agropecuarios (Cu ap)

Ø Río (Ri)

Flora

La vegetación predominante es la de tipo matorral sobresaliendo entre otras especies: Baccharis sp., "chamana" Dodonea viscosa., "huarumo" Tecoma sambucifolia seguida por el Pajonal/césped de puna, donde sobresalen, También se observa plantas arbóreas como el eucalipto, aliso y ciprés.

Los vegetales de consumo se desarrollan en pequeñas parcelas con sembríos de papa, trigo, maíz, alfalfa, etc.

Fauna

Se ha determinado la presencia principalmente de mamíferos (zorro andino, puma, taruca, vizcacha, ratón, entre otros), aves (búo, aguilucho cordillerano, pito, santa rosa, paloma, gorrión peruano, perdiz, cernícalo) e invertebrados varios (mariposas, araña común, etc.)

1.5 Ambiente Socioeconómico

(5)

CAPÍTULO I

Generalidades del Distrito Pamaparomas

El Distrito de Pamparomas, es uno de los 10 distritos de la Provincia de Huaylas (Dpto Ancash) y está ubicado en la falda occidental de la cordillera Negra, al Sur Oeste de la provincia de Huaylas, creado por la Administración de Bolívar en 1825 y legitimado por la ley de 29 de Diciembre de 1856.

La capital del distrito es el pueblo del mismo nombre, al margen del río Trancahurán y al pie del cerro Shunac. Tiene una extensión territorial de 496,35 km², su extensión representa el 1,3 % de la superficie de la región y el 21,6 % a nivel de la provincia. Pamparomas se encuentra ubicado a 2 765 m.s.n.m, a 80 km de la ciudad Caraz, y a 140 km De Chimbote con la que mantiene mayor comunicación.

Según el último Censo de Población y Vivienda del 2005, el total de la población del distrito es de 8 487 habitantes, que corresponde al 0,7 % de la población regional. A inicios del presente año la DIRES Ancash desarrolla el Censo de Población dando como resultado 9 061 habitantes.

Comunidad Campesina Chanclacayo

La comunidad campesina de Chaclancayo se localiza, en base a la división distrital en la microcuenca del río Chaclancayo y pertenece al Distrito de Pamparomas. Forma parte de la Cordillera Negra. El relieve es agreste con fuertes pendientes empinadas en las partes altas. Limita con las comunidades colindantes de Chorrillos, Putaca, Cajabamba Alta.

La Comunidad de Cajabamba Baja, caserío anexado a la comunidad de Chaclancayo, se localiza a la margen izquierda del rio Chaclancayo en la parte alta de la microcuenca, se localiza en una pendiente ligera La topografía es llana en la parte baja

Las viviendas aproximadamente en un número de 120 se concentran alrededor del campo deportivo, la iglesia y el centro de salud; por el número de familias que viven en la comunidad está constituida políticamente como Centro Poblado Menor.

Dinámica demográfica.- Según el último censo del Establecimiento de Salud de la Chaclancayo y el Establecimiento de la comunidad de Cajabamba Baja la población del 2007, el total de la población del ámbito de estudio es de 627 habitantes, que corresponde al 11,6% de la población del distrito ( 8 487 hab.). La comunidad de Chaclancayo tiene 644 habitantes y en el caserío de Cajabamba Baja 348 habitantes.

Ingreso mensual per cápita.- Según los datos de campo, el ingreso per cápita mensual de la población en promedio es entre S/. 180 a 250 nuevos soles. Estos montos bajos comparados a los distritales, sin embargo en el área rural, se deben a que el ámbito de estudio la economía es en su mayoría de autoconsumo que le permite el sustento de las familias de la comunidad.

(6)

CAPÍTULO I

Educación.- La población de Chaclancayo y Cajabamba alcanzó la primaria completa a nivel distrital el 38,82% que refleja el nivel de la población de los centros poblados que conforman el distrito.

Infraestructura educativa.- La comunidad de Chaclancayo cuenta con los tres niveles básicos de educación inicial, primaria y secundaria. El material de construcción del centro educativo es de material noble. En Cajabamba Baja solo cuenta con un centro educativo de nivel primario, el material de algunos salones es de adobe en las paredes y calamina en los techos.

Salud.- Las dos principales causas de mortalidad reportadas por el Informe del Puesto de Salud Chaclancayo son por accidentes fortuitos o enfermedades degenerativas (por vejez). Las enfermedades frecuentes son las infecciones respiratorias agudas y las enfermedades diarreicas agudas son las dos principales causas de consulta en el puesto de salud Chaclancayo, sin embargo, en los últimos años es preocupante al aparición de enfermedades como la Bartonelosis y Leishmaniosi conocida como “uta”.

Vivienda.- En la comunidad de Chaclancayo el 80% de las viviendas de la zona carece de servicio higiénico conectado a la red pública dentro o fuera de la vivienda, sea de uso privado o público, o de letrinas. En Cajabamba Baja, el 70% de las viviendas cuenta con letrinas y el resto de los pobladores de los caseríos utiliza el campo como baño público. Cuentan con el servicio de alumbrado eléctrico.

El 80% del total de las viviendas se abastece de agua para consumo doméstico de agua no tratada captada en reservorios, el resto de la población consume agua directamente de manantiales, acequias y del río Chaclancayo.

Transporte y Comunicación.- El medio de transporte más usado por los pobladores de la zona es la acémila o burro, los automóvles o camionetas sólo ingresan a las comunidades los días lunes y vienes para trasladar a profesores y por las ferias que se realizan los días martes, la población se moviliza principalmente a pie.

Agricultura y Ganadería.- Los cereales son la principal especie cultivada, así como papa, también se cultivan oca, haba, hortalizas y otros productos pero en bajas proporciones. El 70% del total de la producción de cereales y papa de la Comunidad es destinado para el autoconsumo y el 30% para su comercialización en las ferias de la comunidad

La ganadería, principalmente la crianza de ovinos, vacunos, caprinos, cerdos y animales menores; es la segunda actividad económica en importancia llevada a cabo por los pobladores.

Organizaciones Sociales y Grupos de Interés.-La Comunidad Campesina de Chaclancayo es la principal organización social para quien la Asamblea y la Junta Directiva, encabezada por el Presidente, constituyen sus autoridades máximas. Como agentes del estado están presentes el profesor rural y el promotor de salud

(7)

CAPÍTULO I

Aspecto Arqueológico

No se identificaron evidencias arqueológicas en la zona del proyecto Colquipocro.

1.6 Descripción de Actividades

El proyecto de exploración Colquipocro, en resumen, comprenderá lo siguiente:

-En el sector de Nazareno, existe una galería (Nivel Nazareno) accesible donde se construirán cuatro (4) galerías, un (1) crucero y un (1) inclinado. Asimismo, en interior de mina se realizarán diez (10) sondajes de perforación diamantina.

-En el sector de Aquilpampa, se construirá una (1) galería de una longitud de 500 m y veinte (20) trincheras, además se ejecutarán once sondajes de perforación diamantina en superficie. Así mismo, se considera la construcción de una chimenea de ventilación de 50 m.

-En el sector de Pozos Ricos, se encuentra una galería (Nivel Carmen) accesible donde se construirá un (1) crucero y dos (2) galerías.

Se desarrollará en un tiempo de 8 meses con una participación de 47 trabajadores.

Como principales instalaciones auxiliares e infraestructura de servicio se proyecta instalar y/o construir:

Depósitos de desmontes (03)

Depósitos Temporales de Mineral (03)

Pozas de sedimentación (04)

Campamentos (02)

Comedores (02)

Almacenes (02)

Accesos (03)

Trinchera sanitaria (02)

Trinchera de seguridad (02)

Otros (almacenamiento combustibles, baños portátiles)

El volumen de tierras a remover se estima en 10 418 m³ con área a disturba aproximada de 3 ha.

1.7 Efectos Previsibles de la Actividad

(8)

CAPÍTULO I

La construcción de vías de acceso, bocaminas, trincheras, perforaciones diamantinas e instalaciones auxiliares, de servicio, de acuerdo a la evaluación, producirán efectos negativos de intensidad mínima y persistencia temporal. Estos efectos se manifestarán básicamente en los componentes ambientales como: relieve, suelos, flora y fauna.

En el componente socioeconómico se presentará un efecto positivo ya que se generará oportunidades de trabajo para los pobladores del área de influencia.

1.8 Control y Mitigación de los Efectos de la Actividad Paisaje y Relieve

Se aplicarán como medidas de control, no alterar las áreas mas allá de lo estrictamente necesario según el diseño proyectado. Como medida de mitigación, se procederá al cierre y rehabilitación al progresivo de las áreas disturbadas.

Calidad de Aire

Para controlar el efecto de los polvos en la calidad del aire, se impartirá directivas y charlas informativas a los conductores de los vehículos para que mantengan una circulación vial con velocidades que no superen los 30 km/h. En periodos de sequía, este ritmo contribuirá a disminuir la generación de material particulado, además de controlar la frecuencia de circulación vial lo estrictamente necesario para cumplir con las jornadas diarias, manteniendo la misma velocidad.

Aguas Superficiales

Las medida de control serán: Ubicar las instalaciones auxiliares y otras facilidades lugares alejados de las quebradas o cursos de agua; construcción de canales de coronación y en los accesos se cavarán cunetas para la conducción de aguas de escorrentía hacia las quebradas cercanas; disponer los residuos y desmontes en los instalaciones construidas para este fin (trinchera sanitaria, trinchera de seguridad y depósitos de desmontes); manejo de lodos mediante sistemas de recirculación. Las medidas de mitigación, será el tratamiento de aguas de mina, con contenidos de sólidos en suspensión, se tratará en pozas de sedimentación antes de su vertimiento por rebose a las quebradas.

Aspecto Social

En el aspecto social Minera Huallanca ha establecido un Plan de Relaciones Comunitarias para la Comunidad de Chanclancayo cuyo objetivos principales son: Apoyar al desarrollo sostenible de las comunidades del entorno, ser coordinador e impulsor de acciones multi-sectoriales, lograr convivencia pacífica, generar relación recíproca de beneficio mutuo

(9)

CAPÍTULO I

Plan de Cierre

Minera Huallanca S. A. ha elaborado el plan de cierre de las actividades de exploración del Proyecto Colquipocro, que permitirá plantear las actividades de cierre a nivel de factibilidad, dejando las bocaminas, chimeneas, depósitos de desmontes, trincheras, pozas de sedimentación, accesos e instalaciones, en condiciones estables.

Con este fin se proponen las actividades de cierre de los componentes del proyecto, como:

− Desmantelamiento.

− Demolición, recuperación y disposición.

− Rehabilitación a su estado original (Estabilización física, geoquímica, biológica).

− Revegetación.

− Programas sociales.

Finalmente se plantean las actividades de mantenimiento y monitoreo post cierre, incluyendo el cronograma y presupuesto requerido para su ejecución.

I. Marco Legal

A. Entidades gubernamentales con atribuciones sobre actividades mineras

• Consejo Nacional del Medio Ambiente – CONAM

• Ministerio de Energía y Minas – MEM

• Ministerio de Educación

• Ministerio de Agricultura – MINAG

• Ministerio de Salud – MINSA

• Gobiernos Regionales y Locales

B. Legislación general aplicable

• Constitución Política del Perú (año 1993)

• Código Penal - Título XIII: Delitos contra la Ecología - Decreto Legislativo N° 635

• Ley General del Patrimonio Cultural de la Nación, Ley Nº 28296 C. Legislación general ambiental

• Ley General del Ambiente (N° 28611)

• Ley General de Aguas - Ley Nº 17752

• Ley General de Residuos Sólidos – Ley N° 27314

• Estándares de Calidad de Agua para Irrigación recomendadas por la Organización de las Naciones Unidas para la Agricultura y Alimentación (FAO), 1994.

D. Legislación sectorial

• Ley General de Minería (Nº 014-92-EM)

• Decreto Supremo Nº 038-98-EM, Reglamento Ambiental para las Actividades de Exploración Minera, y su modificatoria

• Guías Ambientales del Ministerio de Energía y Minas

(10)

CAPÍTULO I

II. Concesiones mineras

El proyecto Colquipocro se ubica en las concesiones Acumulación CEMICO Norte, Acumulación CEMICO Sur, Animas, Jardín, Bacón y San Antonio transferido a Minera Huallanca S.A. Estas Concesiones forman parte del Proyecto Colquipocro.

Ver tabla siguiente:

Concesión Minera – Proyecto Colquipocro

Titular Zona de Actividad Concesión Área

(ha) Acumulación CEMICO Norte 239,828 Acumulación CEMICO Sur 230,7542

Animas 14,00

Jardín 4,00

Balcón 2,00

Minera Huallanca S.A. Colquipocro

San Antonio 6,00

Fuente: Minera Huallanca S.A.

Objetivos de cierre

- Garantizar la adecuada protección ambiental en toda el área de influencia del proyecto, mediante la ejecución de obras orientadas a la estabilización física, geoquímica, hidrológica y biológica de la zona, considerando el criterio de prevención de la contaminación.

- Lograr el auto sostenimiento socio-ambiental del entorno.

- Cumplir con la legislación ambiental vigente en el país, adoptando criterios internacionales de protección ambiental.

Los objetivos específicos del Plan de Cierre son los siguientes:

• Salud Humana y de Seguridad

• Estabilidad Física

• Estabilidad Geoquímica

• Estabilidad Biológica

• Uso del Terreno

• Uso de Cuerpos de Agua

• Sociales

Criterios del Cierre

Los criterios empleados para la selección de actividades de cierre son:

• Evaluación de riesgo sísmico, considerando un periodo de retorno de 500 años.

• Evaluación de riesgo de máxima avenida, considerando un periodo de retorno de 200 años.

(11)

CAPÍTULO I

III. Componentes de Cierre

A continuación se presenta en resumen los componentes de cierre en el proyecto de Colquipocro.

• Bocaminas (03)

• Chimeneas (01)

• Depósitos de desmonte (03)

• Trincheras (20)

• Plataformas de Perforación Diamantina (02)

• Pozas de Lodos (10)

• Pozas de Tratamiento para eventuales efluentes (04)

• Campamentos (02)

• Accesos (03)

• Instalaciones (23)

IV. Actividades del Cierre

El objetivo principal en este capítulo es describir las actividades de cierre de los componentes descritos del proyecto de exploración Colquipocro, para cumplir las siguientes condiciones:

• Estabilidad Física.

• Estabilidad Química.

• Estabilidad Hidrológica

• Uso del terreno e integración paisajística

• Revegetación

4.1 Desmantelamiento

Los tipos de cierre se describen a continuación:

Tipo de cierre (Des-01): Desmantelamiento de infraestructura de interior mina Condiciones: Para galerías que ya deban de ser clausuradas.

Procedimiento:

ü Realizar un inventario detallado de la infraestructura de mina, de manera que se lleve un control del desmantelamiento.

ü Desmantelar de manera planificada las tuberías de aire y agua en interior mina.

ü Continuar el desmantelamiento de las rieles mineras recuperando todo lo que sea metálico.

ü Retirar toda la red eléctrica en interior mina.

ü Retirar el sistema de ventilación.

ü Realizar una limpieza de restos que quedaran después de desmantelar en interior mina.

Otras infraestructuras relacionadas al proyecto

(12)

CAPÍTULO I

Tipo de cierre (Des-02): Desmantelamiento de infraestructura en superficie.

Condiciones: Para infraestructura superficial, como sistemas de bombeo de agua, comprensoras, grupos, almacenes temporales, instalaciones auxiliares.

Procedimiento:

ü Realizar un inventario detallado de la infraestructura de superficie, de manera que se lleve un control del desmantelamiento.

ü Ubicar y retirar las redes eléctricas, de agua y aire en superficie y las que pudieran estar enterradas.

ü Desmantelar de manera planificada las instalaciones auxiliares.

ü Realizar una limpieza de restos que quedaran después de desmantelar.

Servicios de alojamiento y otras infraestructuras para uso de trabajadores

Tipo de cierre (Des-03): Desmantelamiento de infraestructura en superficie para uso de trabajadores Condiciones: Para infraestructura superficial, como letrinas y sistema de bombeo de agua, alojamiento para trabajadores

Procedimiento:

ü Realizar un inventario detallado de la infraestructura de superficie, de manera que se lleve un control del desmantelamiento.

ü Ubicar las redes eléctricas, de agua y aire que pudieran estar enterradas.

ü Desmantelar de manera planificada las instalaciones auxiliares.

ü Retirar toda la red eléctrica, de agua y aire en superficie.

ü Realizar una limpieza de restos que quedaran después de desmantelar.

4.2 Demolición, Salvamento y Disposición

Los tipos de cierre se describen a continuación:

Tipo de cierre (Sd-01): Salvamento y destino final Condiciones:

Para las instalaciones que tengan valor de salvamento o que se puedan reutilizar.

Procedimiento:

ü Disponer con un inventario de material.

ü Recuperar el material de salvamento.

ü Clasificar entre materiales de reuso y reciclables, así como identificar la peligrosidad o no peligrosidad de los materiales a recuperar.

ü Realizar las reubicaciones de los materiales.

ü En el caso de trasladar materiales peligrosos se hará siguiendo los estándares para materiales peligrosos y con empresas autorizadas para este fin.

Tipo de cierre (Sd-02): Demolición y disposición final Condiciones:

Para las instalaciones que no tengan valor de salvamento o que No se puedan reutilizar.

(13)

CAPÍTULO I

Procedimiento:

ü Disponer de un inventario detallado ü Demolición de la estructura construida.

ü Clasificar los materiales de acuerdo a la peligrosidad o no peligrosidad de los materiales a disponer en los rellenos.

ü En el caso de disponer materiales peligrosos se hará siguiendo los estándares para materiales peligrosos y con empresas autorizadas para este fin, este sería el caso de las grasas y aceites.

4.3 Estabilidad Física

La estabilidad física comprende los siguientes componentes: bocaminas, depósitos de desmonte y las pozas de sedimentación.

Labores Mineras

Se ha planteado diversos tipos de cierre, las cuales se describen a continuación.

v BOCAMINAS

Tipo de cierre (BM-01): Tapón Hermético.

Condiciones

Para bocaminas secas en estiaje y en época de lluvia y que además se encuentren en una cota por encima del nivel freático de reposición en cierre.

Procedimiento:

ü Realizar el desquinche de las paredes y corona de la galería hasta la zona de trabajo (15 m de la bocamina).

ü Excavación y limpieza en roca sin explosivos para el empotramiento del muro de concreto ciclópeo.

ü Construcción de un muro trapezoidal de concreto ciclópeo f’c=210 kg/cm2 +30% piedra mediana, instalada al interior de la bocamina, en distancia entre 2.0 m y 10,0 m como máximo ubicando la roca mas dura para emplazamiento. Ver figura 5.1.

ü Se procederá rellenar con material inerte para darle el talud del entorno.

(14)

CAPÍTULO I

Figura 5.1

v POLVORIN

Tipo de cierre: Tapón hermético con relleno de desmonte (PO-01).

Este método consiste en la acumulación de material de desmonte dentro del polvorín Procedimiento:

• Excavación y limpieza de la zona de trabajo.

• Se procederá a rellenar con material de la corona del depósito de desmonte hasta una longitud de 20,0 m, el cual será compactado manualmente. Ver figura 5.2.

• Construcción de un muro de mampostería de piedra, espesor e=0.6m. asentado en concreto f’c=175kg/cm². El muro estará empotrado en una profundidad mínima de 0.50m, tanto en la base como en la corona. Ver figura 5.2

(15)

CAPÍTULO I

Figura 5.2

v CHIMENEAS

Tipo de cierre: Vigas prefabricadas (CH-01) Condiciones: Para chimeneas abiertas o semi-tapadas

El método de clausura consiste en rellenar con material de desmonte de mina, para posteriormente colocar una tapa de concreto, con vigas prefabricadas.

Procedimiento:

• Excavación y Perfilado de la zona de trabajo.

ü Rellenar con desmonte de mina la abertura vertical, compactándolo en capas de 0,50 m. (Chimeneas menor de 10,0 m. caso contrario pasar al siguiente punto).

ü Instalar las vigas prefabricadas, las juntas y los lados de contacto con la roca serán selladas con mortero 1:6.

Ver figura 5.3

(16)

CAPÍTULO I

Figura 5.3

o TRINCHERAS

Tipo de cierre: (Tr-01) :Relleno con material de la excavación Condiciones: Para trincheras abiertas

Este método consiste en rellenar las oquedades con material propio.

Procedimiento:

ü Limpieza y escarificación del área.

ü Rellenar con el material propio, extraído de su excavación, este se encuentra acumulado a un costado de la trinchera y/o con material de préstamo propio de la zona.

Tipo de cierre: (Tr-02) :Relleno con material de préstamo Condiciones: Para trincheras abiertas

Este método consiste en rellenar las oquedades con material de préstamo Procedimiento:

ü Rellenar con el material de préstamo, e=1.00m

(17)

CAPÍTULO I

ü Capa impermeable de e=0.20m. compactada ü Capa de filtro de 0.20. (arena gravosa).

ü Finalmente se rellenara con material de préstamo hasta el nivel de terreno natural.

o PLATAFORMAS

Tipo de cierre: (Pl-01) Reconformación con material propio Condición: Para plataformas de exploración

Procedimiento:

ü Retirar, limpiar y eliminar los materiales metálicos y sueltos.

ü Rellenar con material propio de la excavación y perfilar taludes.

La clausura de estas labores consiste en rellenar oquedades con material propio. Las características se detallan en la tabla siguiente:

Instalaciones de Manejo de Residuos

o POZAS DE SEDIMENTACION DE LODOS

Tipo de cierre (Pz-01): Relleno y conformación de la poza Condición: Para pozas con lodos sin peligrosidad.

Procedimiento:

ü Demarcar el lugar de trabajo con cinta de seguridad.

ü Rellenar con piedra de 8” a 2” en un 30% de la oquedad.

ü Rellenar con material propio, compactándolo en capas de 0.30.

ü Cubrir con suelo superficial de la zona.

o POZAS DE SEDIMENTACION Y NEUTRALIZACION

Tipo de cierre (PS-01): Relleno y conformación de la poza Procedimiento:

ü Rellenar con piedra de 8” a 2” en un 30% de la oquedad.

ü Rellenar con material propio, compactándolo en capas de 0.30m.

o DEPÓSITOS DE DESMONTE

Tipo de cierre (Dm-01): Corte y perfilado de talud para conseguir las condiciones de estabilidad

(18)

CAPÍTULO I

Condición: Depósitos de desmonte mayores a 1 000 m³

Los criterios de diseño se basan en la aplicación de modelos, procedimientos de análisis y diseño que son actualizados permanentemente a la luz de los resultados obtenidos en proyectos similares.

v CANCHAS DE MINERAL

Tipo de cierre (CM-01): Relleno y conformación del área disturbada Procedimiento:

ü Retirar la geomembrana ü Retirar el material de transición

ü Rellenar con material de la zona pequeñas oquedades ü Compactar apisonando manualmente.

En la tabla siguiente se muestra el tipo de cierre recomendado

Otras Instalaciones relacionadas con el proyecto

o ACCESOS

Tipo de cierre: (Ac-01) Reconformación Condición: Accesos Transitables.

Se plantea realizar la reconformación y perfilado acorde a la topografía del terreno.

Procedimiento:

ü La superficie de los caminos serán escarificadas y aflojadas para eliminar la compactación y favorecer la infiltración del agua.

ü Rellenar y conformar con material extraído durante la construcción de la misma.

(19)

CAPÍTULO I

ü Perfilar el talud superior e inferior para buscar una superficie acorde al terreno.

4.4 Estabilidad geoquímica

Labores Subterráneas

Debe tenerse en cuenta que, para la generación de drenaje ácido de roca (DAR), se requiere el contacto del mineral de sulfuros con oxígeno y agua. De no cumplirse esta condición habrá generación de agua ácida. En este principio se basan los diferentes métodos de prevención de la generación de drenaje ácido. La reacción principal para la generación de ácido es la siguiente:

2FeS2 + 7 O2 + 2H2O= 2FeSO4 + 2H2SO4

En la supuesta generación de aguas ácidas, la estabilización geoquímica de la bocamina, se produce quitando el oxígeno en el interior de la mina, para que la generación se limite, esto se produce al efectuar el cierre con las obras recomendadas para la estabilidad física, al restringir el ingreso del aire al interior de la mina, de esta manera eliminar la generación de DAR.

Instalaciones de Manejo de Residuos

• Depósitos de desmonte

Balance Acido Base

Para establecer la geoquímica de los materiales se ha realizado el balance ácido base (ABA) se han corrido ensayos estáticos para determinar el potencial ácido (PA) y el potencial de neutralización (PN), y poder establecer el balance de generación de acidez.

Bajo estos criterios se deduce que las tres (03) muestras (DM-1, DM-2, DM-3) son potenciales generadores de acidez. Por lo tanto, para garantizar la estabilización geoquímica de los depósitos de desmonte, se procederá a implementar un plan de cobertura y posterior cobertura.

Se escogieron 2 tipos de coberturas en base al análisis efectuado utilizando el programa HELP, para el cierre de los depósitos de desmonte:

v Tipo de cierre (Cb-01):

Deposito de desmonte Nivel Pozo Rico 4090 Deposito de desmonte Nivel carmen.

Durante el cierre de los depósitos de desmonte mencionados, una vez realizado el contorneado de los taludes se aplicará la cobertura de los depósitos. El tipo de cobertura a utilizar será especial, el cual estará conformado por una capa de material impermeable (arcilla) de un espesor de 0,10 m. compactado, seguido de un material de drenaje, que será un material granular (grava de piedra caliza) con un espesor de 0,15 m que permitirá fluir el drenaje de las precipitaciones y finalmente una capa superior de material orgánico de 0,20 m de espesor, para posteriormente proseguir con la revegetación con plantas del lugar. Para garantizar la estabilización geoquímica el material granular que conforma el filtro de drenaje estará compuesto por piedra caliza con una granulometría

(20)

CAPÍTULO I

mayor a la malla N° 4 y menor a 2”, así se logrará tener capa alcalina. En la figura siguiente, se muestra la distribución de la cobertura.

Así mismo se ha considerado también una capa de transición de 0,30 m entre el desmonte y la capa de arcilla.

Esta capa permitirá uniformizar y nivelar la superficie donde se asentará la arcilla para que ésta perdure en el tiempo y no varíe su espesor, evitando que se generen discontinuidades que impidan que la capa cumpla su función. La capa de transición será del mismo material de desmonte seleccionado menores de 1”.

v Tipo de cierre (Cb-02):

Depósito de desmonte Nivel Nazareno:

Durante el cierre de los depósitos de desmonte mencionados, una vez realizado el contorneado de los taludes se aplicará la cobertura de los depósitos. El tipo de cobertura a utilizar será especial, el cual estará conformado por una capa de material impermeable (arcilla) de un espesor de 0,10 m. compactado, seguido de un material de drenaje, que será un material granular (grava de piedra caliza) con un espesor de 0,20 m que permitirá fluir el drenaje de las precipitaciones y finalmente una capa superior de material orgánico de 0,25 m de espesor, para posteriormente proseguir con la revegetación con plantas del lugar.

Para garantizar la estabilización geoquímica el material granular que conforma el filtro de drenaje estará

compuesto por piedra caliza con una granulometría mayor a la malla N° 4 y menor a 2”, así se logrará tener capa alcalina. En la figura siguiente, se muestra la distribución de la cobertura.

Así mismo se ha considerado también una capa de transición de 0,30 m entre el desmonte y la capa de arcilla.

Esta capa permitirá uniformizar y nivelar la superficie donde se asentará la arcilla para que ésta perdure en el tiempo y no varíe su espesor, evitando que se generen discontinuidades que impidan que la capa cumpla su función. La capa de transición será del mismo material de desmonte seleccionado menores de 1”.

4.5 Estabilidad Hidrológica

• Criterios de Cierre

Los criterios de diseño de las obras hidráulicas considera el estudio de ingeniería básica hidrológica para máximas avenidas con un periodo de retorno de 500 años. Memoria de cálculo de cunetas.

Para la construcción y operación de los depósitos de desmonte, es necesaria la construcción de las cunetas de coronación, que capte las aguas de escorrentía, que se encuentra en la parte alta de los depósitos.

Las cunetas de coronación esta constituido por las siguientes estructuras:

Ø Cuneta de sección trapezoidal

Ø Protección con enrocado a la salida del flujo.

(21)

CAPÍTULO I

• Manejo de aguas en los Depósitos de Desmontes

El sistema de manejo de aguas en los depósitos de desmontes se encuentra adecuado a los criterios de estabilidad física de taludes y de las coberturas, en ese sentido, además de los canales de coronación debe considerarse un adecuado sistema de drenaje (cobertura), que permita evacuar el agua que precipitará directamente sobre las áreas con cobertura evitando así los problemas de erosión que pueden afectar los trabajos de cierre y revegetación colocados sobre la superficie de los desmontes luego de las obras de estabilización física.

4.6 Establecimiento de la Forma del Terreno y Rehabilitación de Hábitats

En la zona de emplazamiento del proyecto minero se identificaron los siguientes ambientes locales.

Usos de la tierra

El potencial de uso de esta zona esta severamente restringido, por la escasa vegetación natural. Los bosques residuales son explotados en forma irracional por los lugareños, utilizando la madera como combustible y en algunas construcciones rústicas; de allí que se encuentra en franco proceso de extinción.

o Tipo de Cierre (EFT-01): Relleno con material inerte y transición granulométrica Condición: Relieves sin presencia de oquedades.

Procedimiento:

ü Se usarán los materiales de desbroce que se encuentran adyacentes a los pasivos hasta obtener un perfil cercano al del terreno natural. La capa superficial será de material gravoso con transición granulométrica.

Ecosistemas que serán reestablecidos

Los ecosistemas identificados en la línea base, son los siguientes:

ü Matorral desértico - Montano Tropical (md-MT) ü Matorral desértico - Montano Bajo Tropical (md-MBT) ü Estepa - Montano Tropical (e-MT)

ü Matorral Seco (Ms) ü Matorral subhúmedo (Msh) ü Pajonal / Césped de puna (Pj/Cp)

Los ecosistemas presentes en las áreas de estudio, no serán modificados, ya que se restituirán las condiciones naturales existentes antes de la disturbación del entorno. Sus características actuales y futuras se presentan en la tabla siguiente:

4.7 Revegetación

(22)

CAPÍTULO I

Para el cierre final, se revegetará las áreas disturbadas. Es necesario tener bien definido el objetivo de la misma y así dejar el hábitat tal como se encontró antes de la actividad minera, así como las prácticas de evaluación y monitoreo de la revegetación.

a. Especies ideales para Revegetar

De acuerdo a las condiciones de altitud, clima y tipo de suelo se ha visto por conveniente revegetar con especies que predominan en la zona para que puedan desarrollarse satisfactoriamente a pesar de estas condiciones adversas, es de suma importancia tener en cuenta al momento de seleccionar las especies, esta debe satisfacer las siguientes condiciones:

• Resistencia a los transplantes.

• De rápido desarrollo y crecimiento.

• Resistencia a heladas, sequías y suelos salinos.

• Adaptabilidad a terrenos con poco material orgánico.

• Especies que soporten un pH desfavorable.

b. Métodos de Recolección y Siembra

Es de suma importancia la forma de cómo se va a recolectar y replantar la especie de Stipa ichu para una buena

revegetación en las áreas disturbadas por la actividad minera, por ser difícil la obtención de semillas de ichu y no contar con un mercado por ser especies no comerciales, se recomienda, la extracción de matas de ichu de áreas donde exista mayor población de esta variedad, tener en cuenta la forma de cómo se va a extraer las matas de ichu para no producir un impacto de sobre recolección.

Se debe considerar como “Área no Utilizable” zonas donde cuenten con pendientes pronunciadas vulnerables a la erosión.

c. Cantidad de plantones o matas a utilizar

Para el caso de la UEA Colquipocro se requiere para abastecer las actividades de cierre de mina, cuatro matas de Ichu por metro cuadrado 4 x 1m2

V. Programas Sociales

Los programas sociales son acciones, tareas cuya finalidad es la contribución directa sobre la calidad de vida de la población.

Los programas sociales a ejecutarse, como parte del cierre del proyecto Colquipocro, están orientados a contribuir al desarrollo sostenible de la comunidad; como parte del desarrollo social estará orientado a la generación de empleo temporal y el componente principal orientado a brindar conocimientos para el sostenimiento y mantenimiento del cierre del proyecto.

(23)

CAPÍTULO I

Para el desarrollo de las actividades de remediación y rehabilitación se tomará mano de obra de los pobladores en forma temporal, de acuerdo a las necesidades de las actividades a realizar; los salarios incrementarán los ingresos las familias y la economía local, recuperando el paisaje de la zona, armonía y estética de su estado natural.

En el caso de los accesos, como resultado de la consultas en campo, los pobladores solicitaron que no se cierren, porque son utilizados en algunos casos como único medio de comunicación hacia centros poblados cercanos, así como para el traslado de ganado, productos e insumos; además solicitaron el mejoramiento de los mismos. Los programas que se desarrollarán serán:

• Programa de Empleo Temporal.

• Programa de Consulta y Difusión.

Minera Huallanca S. A., se hará responsable de la asignación de recursos para la ejecución de los Programas Sociales, así como proporcionar herramientas y materiales para su desarrollo.

VI. Presupuesto y Cronograma Financiero

• Presupuesto para el cierre

La estimación de los costos se basa en precios unitarios de las actividades determinadas según procedimientos de cierre de minas.

El presupuesto se ha estimado en : USD $ 432 608,16 sin IGV.

• Presupuesto para el post-cierre

El Presupuesto para el Post-Cierre se ha determinado para las diferentes actividades que constituyen el mantenimiento y monitoreo para la etapa Post-Cierre.

El presupuesto se ha estimado en : USD $ 61 600,00 sin IGV.

Cronograma Físico

• Cronograma para el cierre

Para el cronograma de cierre se ha tenido en cuenta el tiempo de ejecución de las diferentes actividades de cada

componente o sección del presupuesto, este tiempo de ejecución está en función, básicamente, de los rendimientos de los equipos y el rendimiento de la mano de obra para cada una de las actividades.

• Cronograma para el mantenimiento y monitoreo post-cierre

De acuerdo a lo desarrollado en el capítulo 6 y a lo establecido en el Reglamento para el Cierre de Pasivos Mineros, se ha determinado el tiempo para esta parte del estudio en 5 años.
