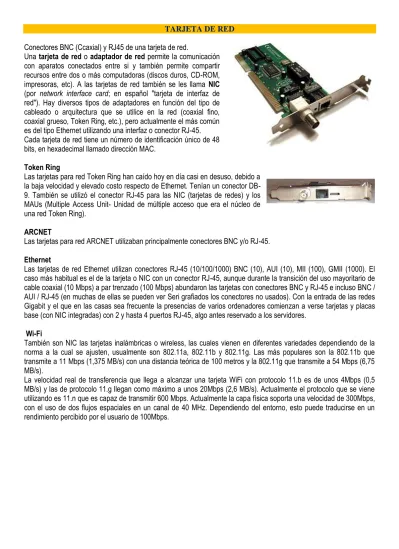

TARJETA DE RED Conectores BNC (Ccaxial) y RJ45 de una tarjeta de red.
Una tarjeta de red o adaptador de red permite la comunicación con aparatos conectados entre si y también permite compartir recursos entre dos o más computadoras (discos duros, CD-ROM, impresoras, etc). A las tarjetas de red también se les llama NIC (por network interface card; en español "tarjeta de interfaz de red"). Hay diversos tipos de adaptadores en función del tipo de cableado o arquitectura que se utilice en la red (coaxial fino, coaxial grueso, Token Ring, etc.), pero actualmente el más común es del tipo Ethernet utilizando una interfaz o conector RJ-45.
Cada tarjeta de red tiene un número de identificación único de 48 bits, en hexadecimal llamado dirección MAC.
Token Ring
Las tarjetas para red Token Ring han caído hoy en día casi en desuso, debido a la baja velocidad y elevado costo respecto de Ethernet. Tenían un conector DB- 9. También se utilizó el conector RJ-45 para las NIC (tarjetas de redes) y los MAUs (Multiple Access Unit- Unidad de múltiple acceso que era el núcleo de una red Token Ring).
ARCNET
Las tarjetas para red ARCNET utilizaban principalmente conectores BNC y/o RJ-45.
Ethernet
Las tarjetas de red Ethernet utilizan conectores RJ-45 (10/100/1000) BNC (10), AUI (10), MII (100), GMII (1000). El caso más habitual es el de la tarjeta o NIC con un conector RJ-45, aunque durante la transición del uso mayoritario de cable coaxial (10 Mbps) a par trenzado (100 Mbps) abundaron las tarjetas con conectores BNC y RJ-45 e incluso BNC / AUI / RJ-45 (en muchas de ellas se pueden ver Seri grafiados los conectores no usados). Con la entrada de las redes Gigabit y el que en las casas sea frecuente la presencias de varios ordenadores comienzan a verse tarjetas y placas base (con NIC integradas) con 2 y hasta 4 puertos RJ-45, algo antes reservado a los servidores.
Wi-Fi
También son NIC las tarjetas inalámbricas o wireless, las cuales vienen en diferentes variedades dependiendo de la norma a la cual se ajusten, usualmente son 802.11a, 802.11b y 802.11g. Las más populares son la 802.11b que transmite a 11 Mbps (1,375 MB/s) con una distancia teórica de 100 metros y la 802.11g que transmite a 54 Mbps (6,75 MB/s).
La velocidad real de transferencia que llega a alcanzar una tarjeta WiFi con protocolo 11.b es de unos 4Mbps (0,5 MB/s) y las de protocolo 11.g llegan como máximo a unos 20Mbps (2,6 MB/s). Actualmente el protocolo que se viene utilizando es 11.n que es capaz de transmitir 600 Mbps. Actualmente la capa física soporta una velocidad de 300Mbps, con el uso de dos flujos espaciales en un canal de 40 MHz. Dependiendo del entorno, esto puede traducirse en un rendimiento percibido por el usuario de 100Mbps.
TARJETA DE SONIDO
Una tarjeta de sonido o placa de sonido es una tarjeta de expansión para computadoras que permite la salida de audio bajo el control de un programa informático llamado controlador (en inglés driver). El típico uso de las tarjetas de sonido consiste en proveer mediante un programa que actúa de mezclador, que las aplicaciones multimedia del componente de audio suenen y puedan ser gestionadas. Estas aplicaciones multimedia engloban composición y edición de video o audio, presentaciones multimedia y entretenimiento (videojuegos). Algunos equipos (como los personales) tienen la tarjeta ya integrada, mientras que otros requieren tarjetas de expansión. También hay otro tipo de equipos que por circunstancias profesionales (como por ejemplo servidores) no requieren de dicho servicio.
CARACTERÍSTICAS GENERALES
Una tarjeta de sonido típica, incorpora un chip de sonido que por lo general contiene el Conversor digital-analógico, el cual cumple con la importante función de "traducir" formas de ondas grabadas o generadas digitalmente en una señal analógica y viceversa. Esta señal es enviada a un conector (para auriculares) en donde se puede conectar cualquier otro dispositivo como un amplificador, un altavoz, etc. Para poder grabar y reproducir audio al mismo tiempo con la tarjeta de sonido debe poseer la característica "full-duplex" para que los dos conversores trabajen de forma independiente.
Los diseños más avanzados tienen más de un chip de sonido, y tienen la capacidad de separar entre los sonidos sintetizados (usualmente para la generación de música y efectos especiales en tiempo real utilizando poca cantidad de información y tiempo del microprocesador y quizá compatibilidad MIDI) y los sonidos digitales para la reproducción.
Esto último se logra con DACs (por sus siglas en inglés Digital-Analog-Conversor o Conversor-Digital-Analógico), que tienen la capacidad de reproducir múltiples muestras digitales a diferentes tonos e incluso aplicarles efectos en tiempo real como el filtrado o distorsión. Algunas veces, la reproducción digital de multi-canales puede ser usado para sintetizar música si es combinado con un banco de instrumentos que por lo general es una pequeña cantidad de memoria ROM o flash con datos sobre el sonido de distintos instrumentos musicales. Otra forma de sintetizar música en las PC es por medio de los "códecs de audio" los cuales son programas diseñados para esta función pero consumen mucho tiempo de microprocesador. Esta también nos sirve para teléfonos móviles en la tecnología celular del mundo moderno de tal modo que estos tengan una mayor capacidad de bulla. La mayoría de las tarjetas de sonido también tienen un conector de entrada o "Line In" por el cual puede entrar cualquier tipo de señal de audio proveniente de otro dispositivo como micrófonos, reproductores de casetes entre otros y luego así la tarjeta de sonido puede digitalizar estas ondas y guardarlas en el disco duro del computador.
Otro conector externo que tiene una tarjeta de sonido típica es el conector para micrófono. Este conector está diseñado para recibir una señal proveniente de dispositivos con menor voltaje al utilizado en el conector de entrada "Line-In".
FUNCIONALIDADES
Las operaciones básicas que permiten las tarjetas de sonido convencionales son las siguientes:
Grabación: La señal acústica procedente de un micrófono u otras fuentes se introduce en la tarjeta por los conectores. Esta señal se transforma convenientemente y se envía al computador para su almacenamiento en un formato específico.
Reproducción: La información de onda digital existente en la máquina se envía a la tarjeta. Tras cierto procesado se expulsa por los conectores de salida para ser interpretada por un altavoz u otro dispositivo.
Síntesis: El sonido también se puede codificar mediante representaciones simbólicas de sus características (tono, timbre, duración...), por ejemplo con el formato MIDI. La tarjeta es capaz de generar, a partir de esos datos, un sonido audible que también se envía a las salidas.
Aparte de esto, las tarjetas suelen permitir cierto procesamiento de la señal, como compresión o introducción de efectos. Estas opciones se pueden aplicar a las tres operaciones.
COMPONENTES
La figura siguiente muestra un diagrama simplificado de los componentes típicos de una tarjeta de sonido. En él se indica cuál es la información que viaja por cada enlace.
Interfaz con placa madre
Sirve para transmitir información entre la tarjeta y el computador. Puede ser de tipo PCI, ISA, PCMCIA, USB, etc.
Buffer
La función del buffer es almacenar temporalmente los datos que viajan entre la máquina y la tarjeta, lo cual permite absorber pequeños desajustes en la velocidad de transmisión. Por ejemplo, si la CPU no envía un dato a tiempo, la tarjeta puede seguir reproduciendo lo que tiene en el buffer; si lo datos llegan demasiado rápido, se van guardando. Lo
mismo pasa en sentido inverso. Muchos ordenadores realizan la transmisión por DMA. Esto permite transportar los datos entre la tarjeta y la memoria directamente, sin la intervención de la CPU, lo cual le ahorra trabajo.
DSP (Procesador de señal digital)
Procesador de señal digital. Es un pequeño microprocesador que efectúa cálculos y tratamientos sobre la señal de sonido, liberando así a la CPU de ese trabajo. Entre las tareas que realiza se incluye compresión (en la grabación) y descompresión (en la reproducción) de la señal digital. También puede introducir efectos acústicos tales como coros, reverberación, etc., a base de algoritmos.
Los DSP suelen disponer de múltiples canales para procesar distintos flujos de señal en paralelo. También pueden ser full-duplex, lo que les permite manipular datos en ambos sentidos simultáneamente.
ADC (Conversor analógico-digital)
Conversor analógico-digital. Se encarga de transformar la señal de sonido analógica en su equivalente digital. Esto se lleva a cabo mediante tres fases: muestreo, cuantificación y codificación. Como resultado se obtiene una secuencia de valores binarios que representan el nivel de tensión en un momento concreto.
El número de bits por muestra es fijo, y suele ser 16. La frecuencia de muestreo se puede controlar desde el PC, y normalmente es una fracción de 44.1kHz.
DAC (Conversor digital-analógico)
Conversor digital-analógico. Su misión es reconstruir una señal analógica a partir de su versión digital. Para ello el circuito genera un nivel de tensión de salida de acuerdo con los valores que recibe, y lo mantiene hasta que llega el siguiente. En consecuencia se produce una señal escalonada, pero con la suficiente frecuencia de muestreo puede reproducir fielmente la original.
Sintetizador FM (modulación de frecuencia)
La síntesis por modulación de frecuencias implementa uno de los métodos de sintetizar sonido a partir de información simbólica (MIDI). Su funcionamiento consiste en variar la frecuencia de una onda portadora sinusoidal en función de una onda moduladora. Con esto se pueden conseguir formas de onda complejas con múltiples armónicos, que son lo que define el timbre. El tono y volumen del sonido deseado los determinan la frecuencia fundamental y la amplitud de la onda. Los primeros sintetizadores FM generaban una señal analógica. Sin embargo, posteriormente se han desarrollado versiones que trabajan digitalmente. Esto da más flexibilidad y por tanto más expresividad a la generación de ondas, a la vez que permite someter la señal a tratamiento digital.
Sintetizador por Tabla de Ondas
La síntesis mediante tabla de ondas es un método alternativo al FM. En vez de generar sonido de la nada, utiliza muestras grabadas de los sonidos de instrumentos reales. Estas muestras están almacenadas en formato digital en una memoria ROM incorporada, aunque también pueden estar en memoria principal y ser modificables. El sintetizador busca en la tabla el sonido que más se ajusta al requerido en cada momento.
Antes de enviarlo realiza algunos ajustes sobre la muestra elegida, como modificar el volumen, prolongar su duración mediante un bucle, o alterar su tono a base de aumentar o reducir la velocidad de reproducción. Este componente puede tener una salida analógica o digital, aunque es preferible la segunda. En general el sonido resultante es de mayor calidad que el de la síntesis FM. Alternativamente, este proceso puede ser llevado a cabo enteramente por software, ejecutado por la CPU con muestras almacenadas en disco y un algo coste de la tarjeta.
Mezclador
El mezclador tiene como finalidad recibir múltiples entradas, combinarlas adecuadamente, y encaminarlas hacia las salidas. Para ello puede mezclar varias señales (por ejemplo, sacar por el altavoz sonido reproducido y sintetizado) o seleccionar alguna de ellas (tomar como entrada el micrófono ignorando el Line-In). Este comportamiento se puede configurar por software.
Tanto las entradas como las salidas pueden proceder de la tarjeta o del exterior. El mezclador suele trabajar con señales analógicas, aunque también puede manejar digitales (S/PDIF).
Conectores
Son los elementos físicos en los que deben conectarse los dispositivos externos, los cuales pueden ser de entrada o de salida. Casi todas las tarjetas de sonido se han adaptado al estándar PC 99 de Microsoft que consiste en asignarle un color a cada conector externo, de este modo:
Los conectores más utilizados para las tarjetas de sonido a nivel de usuario son los minijack al ser los más económicos. Con los conectores RCA se consigue mayor calidad ya que utilizan dos canales independientes, el rojo y el blanco, uno para el canal derecho y otro para el izquierdo. A nivel profesional se utilizan las entradas y salidas S/PDIF, también llamadas salidas ópticas digitales, que trabajan directamente con sonido digital eliminando las pérdidas de calidad en las conversiones. Para poder trabajar con dispositivos MIDI se necesita la entrada y salida MIDI.
Color Función
Rosa Entrada analógica para micrófono.
Azul Entrada digital "Line-In"
Verde Salida analógica para la señal estéreo principal (altavoces frontales).
Negro Salida analógica para altavoces traseros.
Plateado Salida analógica para altavoces laterales (altavoces medio, es decir entre los frontales y los traseros).
Naranja Salida Digital SPDIF (que algunas veces es utilizado como salida analógica para altavoces centrales y subwoofer).
La AdLib Music Synthesizer Card, la primera tarjeta de sonido popular
Tarjeta de sonido Sound Blaster Live! 5.1.
Indigo IO PCMCIA de 24 bits y 96 kHz estéreo fabricada por Echo Digital Audio Corporation Tarjeta basada en el chipset VIA Envy
TARJETA GRÁFICA
Tarjeta Gráfica PCI Express
Una tarjeta gráfica, tarjeta de vídeo, placa de vídeo, tarjeta aceleradora de gráficos o adaptador de pantalla, es una tarjeta de expansión para una computadora u ordenador, encargada de procesar los datos provenientes de la CPU y transformarlos en información comprensible y representable en un dispositivo de salida, como un monitor.
COMPONENTES
Una unidad de procesamiento gráfico.
GPU
La GPU, acrónimo de «graphics processing unit», que significa «unidad de procesamiento gráfico» es un procesador (como la CPU) dedicado al procesamiento de gráficos; su razón de ser es aligerar la carga de trabajo del procesador central y, por ello, está optimizada para el cálculo en coma flotante, predominante en las funciones 3D.
MEMORIA GRÁFICA DE ACCESO ALEATORIO
Son chips de memoria que almacenan y transportan información entre sí, no son determinantes en el rendimiento máximo de la tarjeta gráfica, pero bien unas especificaciones reducidas pueden limitar la potencia de la GPU. Existen de dos tipos:
Dedicada cuando, la tarjeta gráfica o la GPU dispone exclusivamente para sí esas memorias, ésta manera es la más eficiente y la que mejores resultados da.
Compartida cuando se utiliza memoria en detrimento de la memoria RAM, ésta memoria es mucho más lenta que la dedicada y por tanto rinde mucho peor, es recurrente en campañas de marketing con mensajes tipo Tarjeta gráfica de "Hasta ~ MB" para engañar al consumidor haciéndole creer que la potencia de esa tarjeta gráfica reside en su cantidad de memoria.
SALIDAS
Salidas HDMI, D-Sub 15 y DVI de una tarjeta gráfica
Los sistemas de conexión más habituales entre la tarjeta gráfica y el dispositivo visualizador (como un monitor o un televisor) son:
SVGA/Dsub-15: Estándar analógico de los años 1990; diseñado para dispositivos CRT, sufre de ruido eléctrico y distorsión por la conversión de digital a analógico y el error de muestreo al evaluar los píxeles a enviar al monitor. Se conecta mediante pines. Su utilización continúa muy extendida a día de hoy, aunque claramente muestra una reducción frente al DVI en los últimos años.
DVI: Sustituto del anterior, pero digital, fue diseñado para obtener la máxima calidad de visualización en las pantallas digitales o proyectores. Se conecta mediante pines. Evita la distorsión y el ruido al corresponder directamente un píxel a representar con uno del monitor en la resolución nativa del mismo. Cada vez más adoptado, aunque compite con el HDMI, pues el DVI no es capaz de transmitir audio.
HDMI: Tecnología propietaria transmisora de audio y vídeo digital de alta definición cifrado sin compresión en un mismo cable. Se conecta mediante patillas de contacto. No está pensado inicialmente para monitores, sino para Televisiones, por ello no apaga la pantalla cuando deja de recibir señal y debe hacerse manualmente en caso de monitores.
Otras no tan extendidas por un uso minoritario, no implementado u obsoleto son:
DisplayPort: Puerto para tarjetas gráficas creado por VESA y rival del HDMI, transfiere vídeo a alta resolución y audio. Sus ventajas son que está libre de patentes, y por ende de regalías para incorporarlo a los aparatos, también dispone de unas pestañas para anclar el conector impidiendo que se desconecte el cable accidentalmente. Cada vez más tarjetas gráficas van adoptando este sistema, aunque a día de hoy, sigue siendo su uso minoritario, existe una versión reducida de dicho conector llamada Mini DisplayPort, muy usada para tarjetas gráficas con multitud de salidas simultáneas, como pueden ser 5.
S-Video: Implementado sobre todo en tarjetas con sintonizador TV y/o chips con soporte de vídeo NTSC/PAL, simplemente se está quedando obsoleto.
Vídeo Compuesto: Es bastante antiguo y equiparable al euroconector, es analógico de muy baja resolución mediante conector RCA. Completamente en desuso para tarjetas gráficas, aunque sigue siendo usado para TV.
Vídeo por componentes: Sistema analógico de transmisión de vídeo de alta definición, utilizado también para proyectores; de calidad comparable a la de SVGA, dispone de tres clavijas (Y, Cb y Cr). No se usa para PCs, pero si TV y videoconsolas.
DA-15: Conector RGB usado mayoritariamente en los antiguos Apple Macintosh. Completamente en desuso.
Digital TTL DE-9: Usado por las primitivas tarjetas de IBM (MDA, CGA y variantes, EGA y muy contadas VGA). Completamente obsoleto
Dispositivos refrigerantes
.
Conjunto de disipador y ventilador
Debido a las cargas de trabajo a las que son sometidas, las tarjetas gráficas alcanzan temperaturas muy altas. Si no es tenido en cuenta, el calor generado puede hacer fallar, bloquear o incluso averiar el dispositivo. Para evitarlo, se incorporan dispositivos refrigerantes que eliminen el calor excesivo de la tarjeta. Se distinguen dos tipos:
Disipador: dispositivo pasivo (sin partes móviles y, por tanto, silencioso); compuesto de un metal muy conductor del calor, extrae este de la tarjeta. Su eficiencia va en función de la estructura y la superficie total, por lo que a mayor demanda de refrigeración, mayor debe ser la superficie del disipador
Ventilador: dispositivo activo (con partes móviles); aleja el calor emanado de la tarjeta al mover el aire cercano. Es menos eficiente que un disipador, siempre que nos refiramos al ventilador sólo, y produce ruido al tener partes móviles.
Aunque diferentes, ambos tipos de dispositivo son compatibles entre sí y suelen ser montados juntos en las tarjetas gráficas; un disipador sobre la GPU (el componente que más calor genera en la tarjeta, y en muchas ocasiones, de todo el PC) extrae el calor, y un ventilador sobre él aleja el aire caliente del conjunto.
TIPOS ANTIGUOS DE TARJETAS GRÁFICAS
Tarjeta MDA: "Monochrome Display Adapter" o Adaptador monocromo. Fue lanzada por IBM como una memoria de 4 KiB de forma exclusiva para monitores TTL (que representaban los clásicos caracteres en ámbar o verde). No disponía de gráficos y su única resolución era la presentada en modo texto (80x25) en caracteres de 14x9 puntos, sin ninguna posibilidad de configuración.
Básicamente esta tarjeta usa el controlador de vídeo para leer de la ROM la matriz de puntos que se desea visualizar y se envía al monitor como información serie. No debe sorprender la falta de procesamiento gráfico, ya que, en estos primeros PC no existían aplicaciones que realmente pudiesen aprovechar un buen sistema de vídeo. Prácticamente todo se limitaba a información en modo texto.
Este tipo de tarjeta se identifica rápidamente ya que incluye (o incluía en su dia) un puerto de comunicación para la impresora ¡Una asociación más que extraña a día de hoy!
Tarjeta CGA: "Color Graphics Array" o "Color graphics adapter" según el texto al que se recurra. Aparece en el año 1981 también de la mano de IBM y fue muy extendida. Permitía matrices de caracteres de 8x8 puntos en pantallas de 25 filas y 80 columnas, aunque solo usaba 7x7 puntos para representar los caracteres. Este detalle le imposibilitaba el representar subrayados, por lo que los sustituía por diferentes intensidades en el carácter en cuestión. En modo gráfico admitía resoluciones de hasta 640x200. La memoria era de 16 KiB y solo era compatible con monitores RGB y Compuestos. A pesar de ser superior a la MDA, muchos usuarios preferían esta última dado que la distancia entre puntos de la rejilla de potencial en los monitores CGA era mayor. El tratamiento del color, por supuesto de modo digital, se realizaba con tres bits y uno más para intensidades. Así era posible lograr 8 colores con dos intensidades cada uno, es decir, un total de 16 tonalidades diferentes pero no reproducibles en todas las resoluciones tal y como se muestra en el cuadro adjunto.
Esta tarjeta tenía un fallo bastante habitual y era el conocido como "snow". Este problema era de caracter aleatorio y consistía en la aparición de "nieve" en la pantalla (puntos brillantes e intermitentes que distorsionaban la imagen). Tanto era así que algunas BIOS de la época incluían en su SETUP la opción de eliminación de nieve ("No snow").
Tarjeta HGC: "Hercules Graphics Card" o más popularmente conocida como Hércules (nombre de la empresa productora), aparece en el año 1982, con gran éxito convirtiéndose en un estándar de vídeo a pesar de no disponer del soporte de las rutinas de la BIOS por parte de IBM. Su resolución era de 720x348 puntos en monocromo con 64 KiB de memoria. Al no disponer de color, la única misión de la memoria es la de referenciar cada uno de los puntos de la pantalla usando 30,58 KiB para el modo gráfico (1 bit x 720 x 348) y el resto para el modo texto y otras funciones. Las lecturas se realizaban a una frecuencia de 50 HZ, gestionadas por el controlador de vídeo 6845. Los caracteres se dibujaban en matrices de 14x9 puntos.
FABRICANTES
En el mercado de las tarjetas gráficas hay que distinguir dos tipos de fabricantes:
De chips: diseñan y generan exclusivamente la GPU. Los dos más importantes son:
AMD, anteriormente conocida como ATi
nVIDIA
GPU integrado en el chipset de la placa base:
también destaca Intel además de los antes citados nVIDIA y AMD.
Otros fabricantes como Matrox o S3 Graphics tienen una cuota de mercado muy reducida.
De tarjetas: integran los chips adquiridos de los anteriores con el resto de la tarjeta, de diseño propio. De ahí que tarjetas con el mismo chip tengan formas o conexiones diferentes o puedan dar ligeras diferencias de rendimientos.
En la tabla adjunta se muestra una relación de los dos diseñadores de chips y algunos de los ensambladores
de tarjetas con los que trabajan.
TIPOS DE TARJETAS
Diseñadores de GPU
ATi/AMD nVIDIA
Ensambladores de Tarjetas
GECUBE POINT OF VIEW CLUB3D CLUB3D POWERCOLOR EVGA
MSI MSI
XFX GAINWARD
ASUS ASUS
SAPPHIRE ZOTAC GIGABYTE GIGABYTE
HIS ECS ELITEGROUP
DIAMOND PNY
- SPARKLE
- GALAXY
- PALIT
PCI S3
ViRGE IBM XGA-2 MCA
ViRGE
Apple Display Card 24AC NuBus ViRGE
Cirrus Logic VESA ViRGE
AVIEW2E EISA
EGA Paradise Bus ISA EISA
