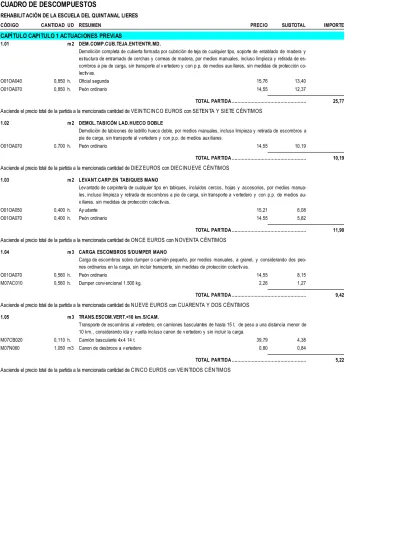

CUADRO DE DESCOMPUESTOS

(1)

CAPÍTULO CAPITULO 1 ACTUACIONES PREVIAS

1.01 m 2 DEM.COMP.CUB.TEJA.ENT/ENTR.MD.

Demolición completa de cubierta formada por cubrición de teja de cualquier tipo, soporte de entablado de madera y estructura de entramado de cerchas y correas de madera, por medios manuales, incluso limpieza y retirada de escombros a pie de carga, sin transporte al v ertedero y con p.p. de medios aux iliares, sin medidas de protección colectiv as.

O01OA040 0,850 h. Oficial segunda 15,76 13,40

O01OA070 0,850 h. Peón ordinario 14,55 12,37

TOTAL PARTIDA ... 25,77 Asciende el precio total de la partida a la mencionada cantidad de VEINTICINCO EUROS con SETENTA Y SIETE CÉNTIMOS

1.02 m 2 DEMOL.TABICÓN LAD.HUECO DOBLE

Demolición de tabicones de ladrillo hueco doble, por medios manuales, incluso limpieza y retirada de escombros a pie de carga, sin transporte al v ertedero y con p.p. de medios aux iliares.

TOTAL PARTIDA ... 10,19 Asciende el precio total de la partida a la mencionada cantidad de DIEZ EUROS con DIECINUEVE CÉNTIMOS

1.03 m 2 LEVANT.CARP.EN TABIQUES MANO

Lev antado de carpintería de cualquier tipo en tabiques, incluidos cercos, hojas y accesorios, por medios manuales, incluso limpieza y retirada de escombros a pie de carga, sin transporte a v ertedero y con p.p. de medios au- x iliares, sin medidas de protección colectiv as.

O01OA050 0,400 h. Ay udante 15,21 6,08

TOTAL PARTIDA ... 11,90 Asciende el precio total de la partida a la mencionada cantidad de ONCE EUROS con NOVENTA CÉNTIMOS

1.04 m 3 CARGA ESCOMBROS S/DUMPER MANO

Carga de escombros sobre dumper o camión pequeño, por medios manuales, a granel, y considerando dos peones ordinarios en la carga, sin incluir transporte, sin medidas de protección colectiv as.

M07AC010 0,560 h. Dumper conv encional 1.500 kg. 2,26 1,27

TOTAL PARTIDA ... 9,42 Asciende el precio total de la partida a la mencionada cantidad de NUEVE EUROS con CUARENTA Y DOS CÉNTIMOS

1.05 m 3 TRANS.ESCOM.VERT.<10 km.S/CAM.

Transporte de escombros al v ertedero, en camiones basculantes de hasta 15 t. de peso a una distancia menor de 10 km., considerando ida y v uelta incluso canon de v ertedero y sin incluir la carga.

M07CB020 0,110 h. Camión basculante 4x 4 14 t. 39,79 4,38

M07N060 1,050 m3 Canon de desbroce a v ertedero 0,80 0,84

TOTAL PARTIDA ... 5,22 Asciende el precio total de la partida a la mencionada cantidad de CINCO EUROS con VEINTIDOS CÉNTIMOS

(2)

CAPÍTULO CAPITULO 2 ACONDICIONAMIENTO DEL TERRENO

2.01 m 3 EXC.VAC.MANUAL.T.DISGREGADOS

Ex cav ación a cielo abierto, en terrenos disgregados, por medios manuales, con ex tracción de tierras a los bordes, en v aciados, sin carga ni transporte al v ertedero y con p.p. de medios aux iliares.

TOTAL PARTIDA ... 17,61 Asciende el precio total de la partida a la mencionada cantidad de DIECISIETE EUROS con SESENTA Y UN CÉNTIMOS

2.02 m 3 RELL/APIS.CIELO AB.MEC.C/APORTE

Relleno ex tendido y apisonado con tierras de préstamo a cielo abierto, por medios mecánicos, en tongadas de 30 cm. de espesor, hasta conseguir un grado de compactación del 95% del proctor normal, con aporte de tierras, incluso regado de las mismas y refino de taludes, y con p.p. de medios aux iliares.

M05PN010 0,030 h. Pala cargadora neumáticos 85 CV/1,2m3 45,08 1,35

M08NM020 0,015 h. Motoniv eladora de 200 CV 62,00 0,93

M08RN010 0,085 h. Rodillo v ibrante autopropuls.mix to 3 t. 37,00 3,15

M08CA110 0,020 h. Cisterna agua s/camión 10.000 l. 29,40 0,59

P01AA010 1,000 m3 Tierra v egetal 16,24 16,24

TOTAL PARTIDA ... 24,91 Asciende el precio total de la partida a la mencionada cantidad de VEINTICUATRO EUROS con NOVENTA Y UN CÉNTIMOS

2.03 m 3 TRANSP.VERTED.<10km.CARGA MAN.

Transporte de tierras al v ertedero, a una distancia menor de 10 km., considerando ida y v uelta, con camión basculante cargado a mano (considerando 2 peones) y canon de v ertedero y con p.p. de medios aux iliares, considerando también la carga.

M07N060 1,000 m3 Canon de desbroce a v ertedero 0,80 0,80

TOTAL PARTIDA ... 35,19 Asciende el precio total de la partida a la mencionada cantidad de TREINTA Y CINCO EUROS con DIECINUEVE CÉNTIMOS

(3)

CAPÍTULO CAPITULO3 RED DE SANEAMIENTO

3.01 ud ACOMETIDA RED GRAL.SANEAMIENTO

Acometida domiciliaria de saneamiento a la red general municipal, hasta una distancia máx ima de 8 m., formada por: rotura del pav imento con compresor, ex cav ación manual de zanjas de saneamiento en terrenos de consistencia dura, colocación de tubería de hormigón en masa de enchufe de campana, con junta de goma de 30 cm. de diámetro interior, tapado posterior de la acometida y reposición del pav imento con hormigón en masa HM-20/P/40/I, sin incluir formación del pozo en el punto de acometida y con p.p. de medios aux iliares.

O01OA040 1,000 h. Oficial segunda 15,76 15,76

O01OA060 2,000 h. Peón especializado 14,66 29,32

M06CM010 1,200 h. Compre.port.diesel m.p. 2 m3/min 7 bar 1,94 2,33

M06MI010 1,200 h. Martillo manual picador neumático 9 kg 1,69 2,03

E02ES020 7,200 m3 EXC.ZANJA SANEAM. T.DURO A MANO 53,21 383,11

P02THE150 8,000 m. Tub.HM j.elástica 60kN/m2 D=300mm 10,76 86,08

P01HM020 0,580 m3 Hormigón HM-20/P/40/I central 80,69 46,80

TOTAL PARTIDA ... 565,43 Asciende el precio total de la partida a la mencionada cantidad de QUINIENTOS SESENTA Y CINCO EUROS con CUARENTA Y TRES

CÉNTIMOS

3.02 m . TUBO PVC COMP. J.ELÁS.SN2 C.TEJA 315mm

Colector de saneamiento enterrado de PVC de pared compacta de color teja y rigidez 2 kN/m2; con un diámetro 315 mm. y de unión por junta elástica. Colocado en zanja, sobre una cama de arena de río de 10 cm. debidamen- te compactada y niv elada, relleno lateralmente y superiormente hasta 10 cm. por encima de la generatriz con la misma arena; compactando ésta hasta los riñones. Con p.p. de medios aux iliares y sin incluir la ex cav ación ni el tapado posterior de las zanjas, s/ CTE-HS-5.

O01OA030 0,390 h. Oficial primera 16,76 6,54

P01AA020 0,411 m3 Arena de río 0/6 mm. 16,80 6,90

P02CVM040 0,200 ud Manguito H-H PVC s/tope j.elást. D=315mm 152,87 30,57

P02CVW010 0,007 kg Lubricante tubos PVC j.elástica 5,63 0,04

P02TVO040 1,000 m. Tub.PVC liso j.elástica SN2 D=315mm 22,53 22,53

TOTAL PARTIDA ... 72,30 Asciende el precio total de la partida a la mencionada cantidad de SETENTA Y DOS EUROS con TREINTA CÉNTIMOS

3.03 ud ARQUETA LADRI.PIE/BAJANTE 38x38x50cm

Arqueta a pie de bajante registrable, de 38x 38x 50 cm. de medidas interiores, construida con fábrica de ladrillo ma- cizo tosco de 1/2 pie de espesor, recibido con mortero de cemento M-5, colocado sobre solera de hormigón en masa HM-20/P/40/I de 10 cm.de espesor, enfoscada y bruñida por el interior con mortero de cemento M-15 redondeando ángulos, con codo de PVC de 45º, para ev itar el golpe de bajada en la solera, con tapa y marco de hormi- gón armado prefabricada, terminada y con p.p. de medios aux iliares, sin incluir la ex cav ación, ni el relleno perimetral posterior, s/ CTE-HS-5.

P01LT020 0,056 mud Ladrillo perforado tosco 24x 11,5x 7 cm. 104,17 5,83

P01MC040 0,023 m3 Mortero cem. gris II/B-M 32,5 M-5/CEM 63,58 1,46

P02CVC010 1,000 ud Codo M-H PVC j.elást. 45º D=160mm 15,64 15,64

P02EAT020 1,000 ud Tapa cuadrada HA e=6cm 50x 50cm 11,08 11,08

TOTAL PARTIDA ... 84,36 Asciende el precio total de la partida a la mencionada cantidad de OCHENTA Y CUATRO EUROS con TREINTA Y SEIS CÉNTIMOS

(4)

3.04 ud ARQUETA LADRI.REGISTRO 38x26x40 cm.

Arqueta de registro de 38x 26x 40 cm. de medidas interiores, construida con fábrica de ladrillo perforado tosco de 1/2 pie de espesor, recibido con mortero de cemento M-5, colocado sobre solera de hormigón en masa HM-20/P/40/I de 10 cm.de espesor, enfoscada y bruñida por el interior con mortero de cemento M-15 redondeando ángulos, ligeramente armada con mallazo, enfoscada y bruñida por el interior con mortero de cemento M-15, y con tapa y marco de hormigón armado prefabricada, terminada y con p.p. de medios aux iliares, sin incluir la ex cav a- ción, ni el relleno perimetral posterior, s/ CTE-HS-5.

P01LT020 0,035 mud Ladrillo perforado tosco 24x 11,5x 7 cm. 104,17 3,65

P03AM070 0,240 m2 Malla 15x 30x 5 -1,424 kg/m2 0,99 0,24

P02EAT020 1,000 ud Tapa cuadrada HA e=6cm 50x 50cm 11,08 11,08

TOTAL PARTIDA ... 62,56 Asciende el precio total de la partida a la mencionada cantidad de SESENTA Y DOS EUROS con CINCUENTA Y SEIS CÉNTIMOS

(5)

CAPÍTULO CAPITULO 4 CIMENTACIONES

4.01 m 3 HORM.LIMPIEZA HM-20/P/20/I V.MAN

Hormigón en masa HM-20 N/mm2, consistencia plástica, Tmáx .20 mm., para ambiente normal, elaborado en central para limpieza y niv elado de fondos de cimentación, incluso v ertido por medios manuales y colocación. Según NTE-CSZ,EHE y CTE-SE-C.

TOTAL PARTIDA ... 101,52 Asciende el precio total de la partida a la mencionada cantidad de CIENTO UN EUROS con CINCUENTA Y DOS CÉNTIMOS

4.03 m 2 ENCOF.MAD.ZAP.Y VIG.RIOS.Y ENCE.

Encofrado y desencofrado con madera suelta en zapatas, zanjas, v igas y encepados, considerando 4 posturas.

Según NTE-EME.

O01OB010 0,350 h. Oficial 1ª encofrador 16,83 5,89

O01OB020 0,350 h. Ay udante encofrador 15,79 5,53

P01EM290 0,026 m3 Madera pino encofrar 26 mm. 245,46 6,38

P03AA020 0,100 kg Alambre atar 1,30 mm. 1,37 0,14

P01UC030 0,050 kg Puntas 20x 100 7,21 0,36

TOTAL PARTIDA ... 18,30 Asciende el precio total de la partida a la mencionada cantidad de DIECIOCHO EUROS con TREINTA CÉNTIMOS

4.04 m 3 HORMIGÓN ARMADO HA-25/P/20/I V.M.

Hormigón armado HA-25 N/mm2, consistencia plástica, Tmáx .20 mm., para ambiente normal, elaborado en central en relleno de recalces de cimentación, incluso armadura (40 kg/m3.), encofrado y desencofrado, v ertido por medios manuales, v ibrado y colocado. Según normas NTE , EHE y CTE-SE-C.

E04RM020 1,000 m3 HORMIGÓN HA-25/P/20/I V.MAN. 210,28 210,28

E04AB020 40,000 kg ACERO CORRUGADO B 500 S 1,23 49,20

TOTAL PARTIDA ... 259,48 Asciende el precio total de la partida a la mencionada cantidad de DOSCIENTOS CINCUENTA Y NUEVE EUROS con CUARENTA Y OCHO

CÉNTIMOS

(6)

CAPÍTULO CAPITULO 5 ESTRUCTURAS

5.01 m 2 ENCOF. MADERA EN FORJADOS

Encofrado y desencofrado continuo con puntales y sopandas en forjados de v iguetas y bov edillas, hasta 3,5 m. de altura, con madera suelta. Según normas NTE-EME.

P01EM290 0,030 m3 Madera pino encofrar 26 mm. 245,46 7,36

P01UC030 0,050 kg Puntas 20x 100 7,21 0,36

P03AA020 0,040 kg Alambre atar 1,30 mm. 1,37 0,05

M13CP100 0,007 ud Puntal telesc. normal 1,75-3,10 15,59 0,11

TOTAL PARTIDA ... 11,14 Asciende el precio total de la partida a la mencionada cantidad de ONCE EUROS con CATORCE CÉNTIMOS

5.02 m 2 FORJ.VIG.ARMADA SEMI.20+5 B70

Forjado 20+5 cm., formado por v iguetas armadas semirresistentes de hormigón, separadas 70 cm. entre ejes, bo- v edilla cerámica 70x 25x 20 cm. y capa de compresión de 5 cm. de HA-25/P/20/I, elaborado en central, c/armadura (2,00 kg/m2), terminado. Según normas NTE, EFHE , EHE y CTE-SE-AE.

P03VS060 1,430 m. Semiv ig. arm. c.17, 3,30a3,60m.(13,6kg/ml) 3,33 4,76

P03BC100 5,800 ud Bov edilla ceramica 70x 25x 20 0,93 5,39

P01HA010 0,095 m3 Hormigón HA-25/P/20/I central 83,70 7,95

E05HFE010 1,000 m2 ENCOF. MADERA EN FORJADOS 11,14 11,14

TOTAL PARTIDA ... 43,12 Asciende el precio total de la partida a la mencionada cantidad de CUARENTA Y TRES EUROS con DOCE CÉNTIMOS

5.03 m 2 F.V.MAD.Y TAB.MAD.HIDRO.19 m m

Forjado tradicional formado por v iguetas de madera de pino del país de 17x 20 cm., separadas 50 cm. entre ejes, tablero hidrófugo de 19 mm. y capa de compresión de 5 cm. de HM-25 N/mm2, Tmáx .20 mm., consistencia plás- tica, elaborado en central, i/armadura (2,85 kg/m2), terminado. (Luces hasta 4 m.)Según CTE-SE-M.

E05MF040 2,000 m. VIGUETA PINO PAÍS 17x 20 cm. 23,26 46,52

M13EM050 1,000 m2 Tablero agl. hidr. 366x 183x 19 10,24 10,24

TOTAL PARTIDA ... 80,75 Asciende el precio total de la partida a la mencionada cantidad de OCHENTA EUROS con SETENTA Y CINCO CÉNTIMOS

(7)

CAPÍTULO CAPITULO 6 CANTERIA

6.01 m 2 LIMPIEZA Y REJUNTADO MAMPOSTERÍA

Limpieza y rejuntado de mampostería ex istente, i/reposición de piedras en zonas deterioradas, recibidas con mortero de cemento CEM II/B-P 32,5 N y arena de río M-5, i/medios aux iliares, s/NTE-EFP, medida deduciendo huecos.

O01OB070 0,375 h. Oficial cantero 16,40 6,15

O01OB080 0,375 h. Ay udante cantero 15,57 5,84

P01SM010 0,100 m3 Piedra caliza mampost.ordin. 71,73 7,17

A02A080 0,020 m3 MORTERO CEMENTO M-5 70,92 1,42

P01CC020 0,001 t. Cemento CEM II/B-P 32,5 N sacos 98,19 0,10

TOTAL PARTIDA ... 20,68 Asciende el precio total de la partida a la mencionada cantidad de VEINTE EUROS con SESENTA Y OCHO CÉNTIMOS

(8)

CAPÍTULO CAPITULO 7 REVESTIMIENTOS Y FALSOS TECHOS

8.01 m 2 ENFOSC. MAESTR.-FRATAS. M-10 VER.

Enfoscado maestreado y fratasado con mortero de cemento CEM II/B-P 32,5 N y arena de río M-10, en paramentos v erticales de 20 mm. de espesor, i/regleado, sacado de aristas y rincones con maestras cada 3 m. y anda- miaje, s/NTE-RPE-7, medido deduciendo huecos.

O01OA050 0,350 h. Ay udante 15,21 5,32

A02A060 0,020 m3 MORTERO CEMENTO M-10 80,22 1,60

TOTAL PARTIDA ... 12,79 Asciende el precio total de la partida a la mencionada cantidad de DOCE EUROS con SETENTA Y NUEVE CÉNTIMOS

8.02 m 2 FALSO TECHO ESCAYOLA LISA

Falso techo de placas de escay ola lisa de 120x 60 cm., recibida con esparto y pasta de escay ola, i/repaso de juntas, limpieza, montaje y desmontaje de andamios, s/NTE-RTC-16, medido deduciendo huecos.

O01OB110 0,230 h. Oficial y esero o escay olista 16,40 3,77

O01OB120 0,230 h. Ay udante y esero o escay olista 15,57 3,58

P04TE010 1,100 m2 Placa escay ola lisa 120x 60 cm 3,72 4,09

P04TS010 0,220 kg Esparto en rollos 1,50 0,33

A01A020 0,005 m3 PASTA DE ESCAYOLA 110,63 0,55

TOTAL PARTIDA ... 15,67 Asciende el precio total de la partida a la mencionada cantidad de QUINCE EUROS con SESENTA Y SIETE CÉNTIMOS

8.03 m 2 PICADO REVESTIMIENTOS MUROS EXTERIORES

Picado de muros ex teriores, hasta la completa eliminación de antiguos recubrimientos o rev oques, de un espesor medio estimado de 3 cm., ejecutado por procedimiento manual mediante piquetas y alcotanas, incluso retirada y carga de escombros sobre contenedor o camión para posterior transporte a v ertedero.

TOTAL PARTIDA ... 6,40 Asciende el precio total de la partida a la mencionada cantidad de SEIS EUROS con CUARENTA CÉNTIMOS

8.04 m 2 PICOTEADO DE MUROS INTERIORES

Picoteado de muros interiores, para agarre de posteriores capas de rev oque, ejecutado por procedimiento manual mediante piquetas y alcotanas, incluso retirada y carga de escombros sobre contenedor o camión para posterior transporte a v ertedero.

TOTAL PARTIDA ... 2,55 Asciende el precio total de la partida a la mencionada cantidad de DOS EUROS con CINCUENTA Y CINCO CÉNTIMOS

8.05 m 2 TRASDOSADO DIRECTO TERM 10+60mm.

Trasdosado directo recibido con pasta de agarre, de placas de y eso laminado tipo con poliestireno ex pandido de 10+60 mm. de espesor y de 15 kg/m3 de densidad. I/p.p. de acero en perfiles laminados para sujeción de piezas, replanteo aux iliar, niv elación, recibido de instalaciones y cajas para mecanismos, encintado y tratamiento de juntas. Eliminación de restos y limpieza final. P.p. de andamiajes y medios aux iliares. Totalmente terminado y listo para imprimar y pintar o decorar. Según NTE-PTP, UNE 102041 IN y ATEDY. Medida deduciendo los huecos de superficie may or de 2 m2

O01OA050 0,250 h. Ay udante 15,21 3,80

P04PT035 1,050 m2 P.y eso Term PE 10+60 mm. 15,86 16,65

P04PW590 0,400 kg Pasta de juntas 1,45 0,58

P04PW010 1,300 m. Cinta de juntas y eso 0,09 0,12

P04PW580 5,250 kg Pasta de agarre 0,61 3,20

TOTAL PARTIDA ... 28,54 Asciende el precio total de la partida a la mencionada cantidad de VEINTIOCHO EUROS con CINCUENTA Y CUATRO CÉNTIMOS

(9)

CAPÍTULO CAPITULO 8 CUBIERTAS

9.01 m 2 CUB. TEJA CURVA S/ONDULINE

Cubierta de teja cerámica curv a roja de 40x 19 cm., fijada mediante la colocación de listones Onduline anclados al soporte por medio de clav os taco o clav os espiral sobre placa Onduline bajo teja 235, clav ada a la estructura de cubierta, i/p.p. de piezas especiales, caballetes y limas, medios aux iliares y elementos de seguridad, s/NTE-QTT-11. Medida en v erdadera magnitud.

O01OA050 0,660 h. Ay udante 15,21 10,04

P05FO010 1,100 m2 Placa Onduline bajo teja BT-235 5,61 6,17

P05FO090 15,000 ud Clav o taco 7 cm. Onduline 0,06 0,90

P05TC010 35,000 ud Teja curv a roja 40x 19 0,40 14,00

TOTAL PARTIDA ... 42,17 Asciende el precio total de la partida a la mencionada cantidad de CUARENTA Y DOS EUROS con DIECISIETE CÉNTIMOS

9.02 ud CERCHA DE MADERA PINO L<10 m.

Suministro y colocación de cercha con madera de pino del país para una luz de 10 m., pendiente del 40% y una sobrecarga de 200 kg/m2., para ser barnizado, formado por pares, tirantes, jabalcones y pendolón del mismo material y tirantillas de hierro de 12 mm., p.p. de ensamblajes, refuerzos y cinchas de hierro o pernos en los nudos;

i/niv elación, centrado y colocación. Según CTE-SE-M.

O01OB150 6,800 h. Oficial 1ª carpintero 17,23 117,16

O01OB160 6,800 h. Ay udante carpintero 15,57 105,88

P01EFC140 0,400 m3 Pino Soria c/I-80 <8m autoclav e 623,79 249,52

P01EW620 6,000 ud Material de ensamble estructural 20,71 124,26

TOTAL PARTIDA ... 596,82 Asciende el precio total de la partida a la mencionada cantidad de QUINIENTOS NOVENTA Y SEIS EUROS con OCHENTA Y DOS CÉNTIMOS

9.03 m 2 PANEL ONDUTHERM H19+A80+FR ABETO BARN.

Tablero de cubierta formado por panel sándw ich Ondutherm de Onduline formado por dos tableros unidos a un nú- cleo interno aislante de poliestireno ex truído, tipo H19+A80+FR de 250x 60 cm., tablero superior de aglomerado hi- drófugo de 19 mm., núcleo de 8 cm. y tablero inferior acabado en abeto barnizado de 1 cm. de espesor, colocados con los lados may ores perpendiculares a los apoy os y al tresbolillo, unidos mediante lengüeta de DM, fijados a la estructura portante con tornillos espiral con arandela, lámina autoadhesiv a impermeabilizante y sellado con masilla de poliuretano en las juntas y encuentros, incluso replanteo, cortes, fijación y limpieza. Medido en v erdadera magnitud.

P05WMA330 1,100 m2 Panel Ondutherm H19+A80+FR Abeto barn. 47,79 52,57

P06BL240 1,500 m. Banda autoadhesiv a 7,5 mm. Ondufilm 1,28 1,92

P06SI065 0,170 ud Masilla poliuretano Onduflex 4,36 0,74

P01UC120 7,000 ud Clav o espiral 15 cm.+arandela1 0,90 6,30

TOTAL PARTIDA ... 74,65 Asciende el precio total de la partida a la mencionada cantidad de SETENTA Y CUATRO EUROS con SESENTA Y CINCO CÉNTIMOS

9.04 m . CANALÓN COBRE METAZINCO RED.DES. 333m m.

Canalón redondo de cobre de 0,6 mm. de espesor de MetaZinco, de sección circular de 333 mm. de desarrollo, fi- jado al alero mediante soportes especiales colocados cada 50 cm. y totalmente equipado, incluso con p.p. de piezas especiales y remates finales de cobre, y piezas de conex ión a bajantes, completamente instalado.

2 0,300 h. Oficial 1ª fontanero calefactor 17,34 5,20

P17NC030 1,250 m. Canalón cobre red. 333 mm. p.p.piezas 71,96 89,95

TOTAL PARTIDA ... 95,15 Asciende el precio total de la partida a la mencionada cantidad de NOVENTA Y CINCO EUROS con QUINCE CÉNTIMOS

9.05 m . BAJANTE COBRE METAZINCO D80 mm .

Bajante de cobre electrosoldado de MetaZinco, de 80 mm. de diámetro, instalada con p.p. de conex iones, codos, abrazaderas, etc.

P17JC010 1,100 m. Bajante cobre D80 mm. p.p.piezas 34,76 38,24

P17JC350 0,750 ud Abrazadera cobre D80 mm. 4,14 3,11

TOTAL PARTIDA ... 44,82 Asciende el precio total de la partida a la mencionada cantidad de CUARENTA Y CUATRO EUROS con OCHENTA Y DOS CÉNTIMOS

(10)

CAPÍTULO CAPITULO 9 PAVIMENTOS

10.01 m 2 SOL.GRES PORCEL. 30x30cm.T/D

Solado de gres porcelánico prensado no esmaltado (BIa- s/UNE-EN-67), en baldosas de grano fino de 30x 30 cm.

color granitos, para tránsito denso (Abrasión IV), recibido con adhesiv o C1 TE s/EN-12004 Ibersec Tile porceláni- co, sobre superficie lisa, s/i. recrecido de mortero, i/rejuntado con mortero tapajuntas CG2-W-Ar s/nEN-13888 Iber- sec junta fina blanco y limpieza, s/NTE-RSR-2, medido en superficie realmente ejecutada.

O01OB090 0,410 h. Oficial solador, alicatador 16,40 6,72

O01OB100 0,410 h. Ay udante solador, alicatador 15,43 6,33

P08EPO010 1,050 m2 Bald.gres porcelánico no esmaltado 30x 30 cm. 9,65 10,13

P01FA060 0,003 t. M.cola int/ex t Ibersec porcelánico BL C1TE 320,00 0,96

P01FJ016 0,001 t. M.int/ex t.ceram. Ibersec junta fina blanco 250,00 0,25

TOTAL PARTIDA ... 28,03 Asciende el precio total de la partida a la mencionada cantidad de VEINTIOCHO EUROS con TRES CÉNTIMOS

10.02 m 2 PAV.LAMIN.T/LIGERO 1290x189x7mm.

Pav imento laminado compuesto por tres lamas de 1290x 189 mm. y 7 mm., clase de uso AC3-23 (UNE 13329), formado por una capa ov erlay , capa decorativ a (cerezo, fresno, hay a y roble), soporte hidrófugo de alta densidad (HDF) y capa contrablance, colocado sobre capa de polietileno (membrana 2 mm. espesor, como barrera de hu- medad) sobre superficie seca y niv elada, uniendo las tablas mediante machihembrado sistema clic 45º, i/p.p. ro- dapié chapado del mismo material y perfiles de terminación.

P08SM060 1,050 m2 Pav . lám. tres lamas clase 23 - 7mm. 11,95 12,55

P08MR080 1,000 m. Rodapié chapado 7x 1,6 cm. 1,75 1,75

P08SW060 1,050 m2 Lamina de polietileno 2 mm. 1,00 1,05

TOTAL PARTIDA ... 31,01 Asciende el precio total de la partida a la mencionada cantidad de TREINTA Y UN EUROS con UN CÉNTIMOS

(11)

CAPÍTULO CAPITULO 10 ALICATADOS

11.01 m 2 ALIC.AZULEJO BLANCO 15x15cm . C/MORT.

Alicatado con azulejo blanco 15x 15 cm. (BIII s/UNE-EN-67), recibido con mortero de cemento CEM II/A-P 32,5 R y arena de miga (M-5), i/p.p. de cortes, ingletes, piezas especiales, rejuntado con lechada de cemento blanco BL-V 22,5 y limpieza, s/NTE-RPA-3, medido deduciendo huecos superiores a 1 m2.

O01OB090 0,450 h. Oficial solador, alicatador 16,40 7,38

O01OB100 0,450 h. Ay udante solador, alicatador 15,43 6,94

P09ABC010 1,050 m2 Azulejo blanco 15x 15 cm. 8,00 8,40

A02A140 0,020 m3 MORTERO CEMENTO M-5 C/A.MIGA 75,72 1,51

A01L090 0,001 m3 LECHADA CEM. BLANCO BL 22,5 X 114,35 0,11

TOTAL PARTIDA ... 27,98 Asciende el precio total de la partida a la mencionada cantidad de VEINTISIETE EUROS con NOVENTA Y OCHO CÉNTIMOS

(12)

CAPÍTULO CAPITULO 11 CARPINTERIA DE MADERA

13.01 ud P.P. LISA HUECA 2/H SAPELLY

Puerta de paso ciega de 2 hojas normalizadas, serie económica, lisa hueca (CLH) de sapelly barnizadas, incluso precerco de pino de 70x 35 mm., galce o cerco v isto de DM rechapado de sapelly de 70x 30 mm., tapajuntas lisos de DM rechapados de sapelly 70x 10 mm. en ambas caras, y herrajes de colgar y de cierre latonados, montada, incluso p.p. de medios aux iliares.

E13CD010 1,000 ud PRECERCO PINO 70x 35 mm.P/2 HOJAS 14,74 14,74

P11PR040 6,000 m. Galce DM R.sapelly 70x 30 mm. 2,49 14,94

P11TL040 12,000 m. Tapajunt. DM LR sapelly 70x 10 0,69 8,28

P11CH020 2,000 ud P.paso CLH p.país/sapelly 36,05 72,10

P11RB040 6,000 ud Pernio latón 80/95 mm. codillo 0,54 3,24

P11WP080 36,000 ud Tornillo ensamble zinc/pav ón 0,04 1,44

P11RP010 1,000 ud Pomo latón normal con resbalón 8,57 8,57

P11RW030 2,000 ud Pasador latonado 100/250 mm. 1,98 3,96

TOTAL PARTIDA ... 173,19 Asciende el precio total de la partida a la mencionada cantidad de CIENTO SETENTA Y TRES EUROS con DIECINUEVE CÉNTIMOS

13.02 ud P.P. LISA HUECA,SAPELLY

Puerta de paso ciega normalizada, serie económica, lisa hueca (CLH) de sapelly barnizada, incluso precerco de pino de 70x 35 mm., galce o cerco v isto de DM rechapado de sapelly de 70x 30 mm., tapajuntas lisos de DM rechapados de sapelly 70x 10 mm. en ambas caras, y herrajes de colgar y de cierre latonados, montada, incluso p.p. de medios aux iliares.

E13CS010 1,000 ud PRECERCO PINO 70x 35 mm.P/1 HOJA 12,11 12,11

P11PR040 5,500 m. Galce DM R.sapelly 70x 30 mm. 2,49 13,70

P11TL040 11,000 m. Tapajunt. DM LR sapelly 70x 10 0,69 7,59

P11CH020 1,000 ud P.paso CLH p.país/sapelly 36,05 36,05

P11RB040 3,000 ud Pernio latón 80/95 mm. codillo 0,54 1,62

P11WP080 18,000 ud Tornillo ensamble zinc/pav ón 0,04 0,72

P11RP010 1,000 ud Pomo latón normal con resbalón 8,57 8,57

TOTAL PARTIDA ... 113,16 Asciende el precio total de la partida a la mencionada cantidad de CIENTO TRECE EUROS con DIECISEIS CÉNTIMOS

(13)

CAPÍTULO CAPITULO 12 INSTALACIÓN ELÉCTRICA

14.01 ud CAJA GENERAL PROTECCIÓN 80A.

Caja general protección 80 A. incluido bases cortacircuitos y fusibles calibrados de 80 A. para protección de la lí- nea repartidora, situada en fachada o interior nicho mural.

O01OB200 0,500 h. Oficial 1ª electricista 16,65 8,33

O01OB220 0,500 h. Ay udante electricista 15,57 7,79

P15CA010 1,000 ud Caja protec. 80A(III+N)+fusible 69,40 69,40

P01DW090 1,000 ud Pequeño material 1,25 1,25

TOTAL PARTIDA ... 86,77 Asciende el precio total de la partida a la mencionada cantidad de OCHENTA Y SEIS EUROS con SETENTA Y SIETE CÉNTIMOS

14.02 m . LÍN.REPARTIDORA (EMP.) 3,5x10mm 2

Línea repartidora, formada por cable de cobre de 3,5x 10 mm2, con aislamiento de 0,6 /1 kV, en montaje empotra- do bajo tubo de PVC corrugado forrado, grado de protección 7, M-32. Instalación, incluy endo conex ionado.

P15GC030 1,000 m. Tubo PVC corrug.forrado M 32/gp7 0,48 0,48

P15AE080 1,000 m. Cond.aisla. 0,6-1kV 3,5x 10 Cu 1,89 1,89

TOTAL PARTIDA ... 9,42 Asciende el precio total de la partida a la mencionada cantidad de NUEVE EUROS con CUARENTA Y DOS CÉNTIMOS

14.03 ud TOMA DE TIERRA INDEP. CON PICA

Toma de tierra independiente con pica de acero cobrizado de D=14,3 mm. y 2 m. de longitud, cable de cobre de 35 mm2, unido mediante soldadura aluminotérmica, incluy endo registro de comprobación y puente de prueba.

P15EA010 1,000 ud Pica de t.t. 200/14,3 Fe+Cu 15,82 15,82

P15EB010 20,000 m. Conduc cobre desnudo 35 mm2 2,00 40,00

P15ED030 1,000 ud Sold. alumino t. cable/placa 3,26 3,26

P15EC010 1,000 ud Registro de comprobación + tapa 18,12 18,12

P15EC020 1,000 ud Puente de prueba 6,45 6,45

TOTAL PARTIDA ... 117,12 Asciende el precio total de la partida a la mencionada cantidad de CIENTO DIECISIETE EUROS con DOCE CÉNTIMOS

14.04 m . LÍNEA GRAL. ALIMENTACIÓN 2(1x16)m m2 Cu

Línea general de alimentación (LGA) en canalización entubada formada por conductor de Cu 2(1x 16) mm2 con aislamiento 0,6/1 kV libre de halógenos. Instalación incluy endo conex ionado.

P15AI030 2,000 m. C.aisl.l.halóg.RZ1-k 0,6/1kV 1x 16mm2 Cu 3,08 6,16

P15GD020 1,000 m. Tubo PVC ríg. der.ind. M 40/gp5 0,66 0,66

TOTAL PARTIDA ... 22,57 Asciende el precio total de la partida a la mencionada cantidad de VEINTIDOS EUROS con CINCUENTA Y SIETE CÉNTIMOS

14.05 m . DERIVACIÓN INDIVIDUAL 3x6 mm2

Deriv ación indiv idual 3x 6 mm2 (línea que enlaza el contador o contadores de cada abonado con su dispositiv o pri- v ado de mando y protección), bajo tubo de PVC rígido D=29, M 40/gp5, conductores de cobre de 6 mm2 y aislamiento tipo VV 750 V. libre de alógenos en sistema monofásico, más conductor de protección y conductor de con- mutación para doble tarifa de Cu 1,5 mm2 y color rojo. Instalada en canaladura a lo largo del hueco de escalera, incluy endo elementos de fijación y conex ionado.

P15AI370 3,000 m. C.a.l.halóg.ESO7Z1-k(AS) H07V 6mm2 Cu 1,23 3,69

P15AI340 1,000 m. C.a.l.halóg.ESO7Z1-k(AS) H07V 1,5mm2 Cu 0,45 0,45

TOTAL PARTIDA ... 13,29

(14)

14.06 ud CUADRO PROTEC.ELECTRIFIC. ELEVADA 9 C.

Cuadro protección electrificación elev ada, formado por caja, de doble aislamiento de empotrar, con puerta de 26 elementos, perfil omega, embarrado de protección, interruptor de control de potencia, interruptor general magnetotér- mico de corte omnipolar 40 A, interruptor diferencial 2x 40 A 30 mA y PIAS (I+N) de 10, 16, 20 y 25 A., con circui- tos adicionales para calefacción, aire acondicionado, secadora y gestión de usuarios. Instalado, incluy endo cable- ado y conex ionado.

P15FB200 1,000 ud Armario puerta opaca 26 módulos 61,82 61,82

P15FE100 2,000 ud PIA Legrand 2x 40 A 48,97 97,94

P15FD020 2,000 ud Int.aut.di. Legrand 2x 40 A 30 mA 46,01 92,02

P15FE010 1,000 ud PIA Legrand (I+N) 10 A 13,71 13,71

TOTAL PARTIDA ... 377,09 Asciende el precio total de la partida a la mencionada cantidad de TRESCIENTOS SETENTA Y SIETE EUROS con NUEVE CÉNTIMOS

14.07 m . CIRCUITO MONOF. POTENCIA 10 A.

Circuito iluminación realizado con tubo PVC corrugado M 20/gp5, conductores de cobre rígido de 1,5 mm2, aislamiento VV 750 V., en sistema monofásico (fase y neutro), incluido p./p. de cajas de registro y regletas de cone- x ión.

P15GB010 1,000 m. Tubo PVC corrugado M 20/gp5 0,17 0,17

P15GA010 2,000 m. Cond. rígi. 750 V 1,5 mm2 Cu 0,20 0,40

TOTAL PARTIDA ... 6,17 Asciende el precio total de la partida a la mencionada cantidad de SEIS EUROS con DIECISIETE CÉNTIMOS

14.08 ud CIRCUITO MONOF. POTENCIA 15 A.

Circuito usos v arios realizado con tubo PVC corrugado M 25/gp5, conductores de cobre rígido de 2,5 mm2, aislamiento VV 750 V., en sistema monofásico (fase neutro y tierra), incluido p./p. de cajas de registro y regletas de conex ión.

TOTAL PARTIDA ... 19,04 Asciende el precio total de la partida a la mencionada cantidad de DIECINUEVE EUROS con CUATRO CÉNTIMOS

14.09 ud P.LUZ SENCILLO SIMÓN 31

Punto de luz sencillo realizado con tubo PVC corrugado de M 20/gp5 y conductor rígido de 1,5 mm2 de Cu., y aislamiento VV 750 V., incluy endo caja de registro, caja de mecanismo univ ersal con tornillos, interruptor unipolar Si- món serie 31, instalado.

P15GK050 1,000 ud Caja mecan. empotrar enlazable 0,28 0,28

P15MSB010 1,000 ud Interruptor unipolar Simón serie 31 6,74 6,74

P15MSB100 1,000 ud Marco de urea 1 elemento Simón Serie 31 1,83 1,83

TOTAL PARTIDA ... 25,94

(15)

14.10 ud P.LUZ CONMUTADO SIMÓN 31

Punto conmutado sencillo realizado con tubo PVC corrugado de M 20/gp5 y conductor rígido de 1,5 mm2 de Cu, y aislamiento VV 750 V., incluy endo caja de registro, cajas de mecanismo univ ersal con tornillos, conmutadores Si- món serie 31, instalado.

P15MSB020 1,000 ud Conmutador Simón serie 31 7,37 7,37

TOTAL PARTIDA ... 36,86 Asciende el precio total de la partida a la mencionada cantidad de TREINTA Y SEIS EUROS con OCHENTA Y SEIS CÉNTIMOS

14.11 ud P.PULSADOR TIMBRE SIMÓN 31

Punto pulsador timbre realizado con tubo PVC corrugado de M 20/gp5 y conductor rígido de 1,5 mm2 de Cu., y aislamiento VV 750 V., incluy endo caja de registro, cajas de mecanismo univ ersal con tornillos, pulsador con marco Simón serie 31 y zumbador, instalado.

P15MSB040 1,000 ud Pulsador c/grabado campana Simón serie 31 6,99 6,99

P15MW010 1,000 ud Zumbador 23,24 23,24

TOTAL PARTIDA ... 49,90 Asciende el precio total de la partida a la mencionada cantidad de CUARENTA Y NUEVE EUROS con NOVENTA CÉNTIMOS

14.12 ud P.LUZ ESCALERA SIMÓN 31

Punto de luz de alumbrado de escalera realizado con tubo PVC corrugado de M 20/gp5 y conductor rígido de 1,5 mm2 de Cu., y aislamiento VV 750 V., incluy endo caja de registro, caja de mecanismo univ ersal con tornillos, pulsador Simón serie 31, instalado.

P15MSB045 1,000 ud Pulsador c/grabado luz lum. Simón serie 31 11,67 11,67

TOTAL PARTIDA ... 34,09 Asciende el precio total de la partida a la mencionada cantidad de TREINTA Y CUATRO EUROS con NUEVE CÉNTIMOS

14.13 ud B.ENCHUFE SCHUKO SIMÓN 31

Base de enchufe con toma de tierra lateral realizada con tubo PVC corrugado de M 20/gp5 y conductor rígido de 2,5 mm2 de Cu., y aislamiento VV 750 V., en sistema monofásico con toma de tierra (fase, neutro y tierra), inclu- y endo caja de registro, caja de mecanismo univ ersal con tornillos, base de enchufe sistema schuko 10-16 A. (II+t.) Simón serie 31, instalada.

P15MSB070 1,000 ud Base e. bipolar con TTL Simón serie 31 5,89 5,89

TOTAL PARTIDA ... 30,53 Asciende el precio total de la partida a la mencionada cantidad de TREINTA EUROS con CINCUENTA Y TRES CÉNTIMOS

(16)

14.14 ud TOMA TELÉFONO SIMÓN 31

Toma de teléfono realizada con tubo PVC corrugado de M 20/gp5 y guía de alambre galv anizado, para instalación de línea telefónica, incluy endo caja de registro, caja de mecanismo univ ersal con tornillos, toma de teléfono con marco Simón serie 31, instalada.

P15MSB080 1,000 ud Toma teléfono 6 conex . Simón serie 31 9,67 9,67

TOTAL PARTIDA ... 28,55 Asciende el precio total de la partida a la mencionada cantidad de VEINTIOCHO EUROS con CINCUENTA Y CINCO CÉNTIMOS

14.15 ud LUMIN.ESTANCA DIF.POLICAR.1x36 W.AF

Luminaria estanca, en material plástico de 1x 36 W. con protección IP66 clase I, cuerpo de poliéster reforzado con fibra de v idrio, difusor transparente prismático de policarbonato de 2 mm. de espesor. Fijación del difusor a la car- casa sin clips gracias a un innov ador concepto con puntos de fijación integrados. Equipo eléctrico formado por reactancia, condensador, portalámparas, cebador, lámpara fluorescente nuev a generación y bornes de conex ión.

Instalada, incluy endo replanteo, accesorios de anclaje y conex ionado.

P16BB130 1,000 ud Lumin. estanca dif.policar. 1x 36 W. AF 28,51 28,51

P16CC090 1,000 ud Tubo fluorescente 36 W./830-840-827 1,99 1,99

TOTAL PARTIDA ... 41,42 Asciende el precio total de la partida a la mencionada cantidad de CUARENTA Y UN EUROS con CUARENTA Y DOS CÉNTIMOS

14.16 ud LUM.EMP.ÓPTICA SEMIBRILL. 2x36W.AF

Luminaria de empotrar para 2 lámparas fluorescentes compactas de 36 W./840. Con chasis de chapa de acero pin- tada de color blanca y sistema óptico de espejo de brillo semi-elev ado de aluminio de alta calidad, con reflectores laterales parabólicos y lamas parabólicas con partes superiores Fresnel. Cumple las recomendaciones de deslum- bramiento DIN 5035/7 BAP 60º, la de CIBSE LG 3 categoría 2 y UGR 19(752). La luminaria se suministra con equipo eléctrico formado por reactancia, condensador, cebador, portalámparas y lámparas fluorescentes compactas de nuev a generación. Indice de protección IP 20/Clase I. Instalada, incluy endo replanteo y conex ionado.

P16BE660 1,000 ud Lum.emp.ópt.semibrill. 2x 36 W AF 162,70 162,70

P16CC060 2,000 ud Lámp.flu.compa.2G11 36 W. 3,76 7,52

TOTAL PARTIDA ... 184,36 Asciende el precio total de la partida a la mencionada cantidad de CIENTO OCHENTA Y CUATRO EUROS con TREINTA Y SEIS CÉNTIMOS

14.17 ud PLAFÓN CRISTAL D=300/400 LAM. 2x11 W.

Plafón para montaje en techo de cristal mateado blanco de 300/400 mm. de diámetro, con 2 lámparas fluorescentes compactas de 11 W. Grado de protección IP20/clase I. Carcase metálica negra con sistema de fijación rápida. Con lámpara, portalámparas y equipo eléctrico. Instalado, incluy endo replanteo, accesorios de anclaje y conex ionado.

P16BK110 1,000 ud Plafón cristal D=300/400 i/lámp. 2x 11W. 32,14 32,14

TOTAL PARTIDA ... 38,39 Asciende el precio total de la partida a la mencionada cantidad de TREINTA Y OCHO EUROS con TREINTA Y NUEVE CÉNTIMOS

(17)

CAPÍTULO CAPITULO 13 INSTALACIÓN DE FONTANERÍA

15.01 ud ACOMETIDA DN32 mm.1" POLIETIL.

Acometida a la red general municipal de agua DN32 mm., hasta una longitud máx ima de 8 m., realizada con tubo de polietileno de 32 mm. de diámetro nominal de alta densidad, con collarín de toma de P.P., deriv ación a 1", codo de latón, enlace recto de polietileno, llav e de esfera latón roscar de 1", i/p.p. de piezas especiales y accesorios, terminada y funcionando, s/CTE-HS-4. Medida la unidad terminada.

O01OB180 1,600 h. Oficial 2ª fontanero calefactor 15,79 25,26

P17PP250 1,000 ud Collarin toma PP 32 mm. 1,62 1,62

P17YC030 1,000 ud Codo latón 90º 32 mm-1" 6,18 6,18

P17XE040 1,000 ud Válv ula esfera latón roscar 1" 12,24 12,24

P17PA040 8,500 m. Tubo polietileno ad PE100(PN-10) 32mm 0,83 7,06

P17PP170 1,000 ud Enlace recto polietileno 32 mm. (PP) 2,60 2,60

TOTAL PARTIDA ... 82,70 Asciende el precio total de la partida a la mencionada cantidad de OCHENTA Y DOS EUROS con SETENTA CÉNTIMOS

15.02 ud CONTADOR 1/2" EN ARQUETA 15 mm.

Contador de agua de 1/2", colocado en arqueta de acometida, y conex ionado al ramal de acometida y a la red de distribución interior, incluso instalación de dos llav es de corte de esfera de 15 mm., grifo de purga, v álv ula de re- tención y demás material aux iliar, montado y funcionando, incluso timbrado del contador por el Ministerio de Indus- tria, y sin incluir la acometida, ni la red interior.

P17BI010 1,000 ud Contador agua M. de 1/2" (15mm.) 36,00 36,00

P17AA020 1,000 ud Arq.polipr.con fondo, 30x 30 cm. 22,89 22,89

P17AA180 1,000 ud Tapa rejilla PP 30x 30 cm. 7,22 7,22

P17XE100 2,000 ud Válv ula esfera PVC roscada 1/2" 7,36 14,72

P17XA090 1,000 ud Grifo de purga D=15mm. 6,09 6,09

P17XR010 1,000 ud Válv .retención latón roscar 1/2" 4,80 4,80

P17WT020 1,000 ud Timbrado contad. M. Industria 15,03 15,03

P17AA100 1,000 ud Marco PP p/tapa, 30x 30 cm. 4,19 4,19

TOTAL PARTIDA ... 136,95 Asciende el precio total de la partida a la mencionada cantidad de CIENTO TREINTA Y SEIS EUROS con NOVENTA Y CINCO CÉNTIMOS

15.03 ud INST. AGUA F.C.LAVABO

Instalación de fontanería para lav abo con tuberías de cobre, UNE-EN-1 057, para las redes de agua fría y caliente, y con tuberías de PVC serie B, UNE-EN-1453, para la red de desagües, con los diámetros necesarios, con sifón indiv idual de PVC, incluso con p.p. de conex ión a la red general, terminada, y sin aparatos sanitarios.

s/CTE-HS-4/5.

E20TC020 8,000 m. TUBERÍA DE COBRE DE 13/15 mm. 7,68 61,44

E20VE020 2,000 ud VÁLVULA DE PASO 22mm. 3/4" P/EMPOTRAR 12,42 24,84

E20WBV010 1,500 m. TUBERÍA PVC SERIE B 32 mm. 3,30 4,95

E20WGI010 1,000 ud DESAGÜE PVC C/SIFÓN BOTELLA 9,55 9,55

TOTAL PARTIDA ... 118,72 Asciende el precio total de la partida a la mencionada cantidad de CIENTO DIECIOCHO EUROS con SETENTA Y DOS CÉNTIMOS

15.04 ud INST. AGUA INODORO

Instalación de fontanería para inodoro, realizada con tuberías de cobre, UNE-EN-1 057, para las redes de agua fría, y con tuberías de PVC serie B, UNE-EN-1453, para la red de desagües, con los diámetros necesarios, incluso con p.p. de conex iones a la red general y manguetón para enlace al inodoro, terminada, y sin aparatos sanitarios.

s/CTE-HS-4/5.

E20VE020 2,000 ud VÁLVULA DE PASO 22mm. 3/4" P/EMPOTRAR 12,42 24,84

E20WBV060 1,500 m. BAJANTE PVC SERIE B J.PEG. 110 mm. 12,39 18,59

P17SW020 1,000 ud Conex ión PVC inodoro D=110mm c/j.labiada 4,45 4,45

TOTAL PARTIDA ... 96,54 Asciende el precio total de la partida a la mencionada cantidad de NOVENTA Y SEIS EUROS con CINCUENTA Y CUATRO CÉNTIMOS

(18)

15.05 ud LAV.65x51 C/PED. S.NORMAL COL.

Lav abo de porcelana v itrificada en blanco, de 65x 51 cm. colocado con pedestal y con anclajes a la pared, con gri- fería monomando cromada, con rompechorros, incluso v álv ula de desagüe de 32 mm., llav es de escuadra de 1/2"

cromadas, y latiguillos flex ibles de 20 cm. y de 1/2", instalado y funcionando.

P18LP010 1,000 ud Lav .65x 51cm.c/ped.col. Victoria 78,50 78,50

P18GL070 1,000 ud Grif.monomando lav abo cromo s.n. 32,10 32,10

P17SV100 1,000 ud Válv ula p/lav abo-bidé de 32 mm. c/cadena 3,08 3,08

P17XT030 2,000 ud Válv ula de escuadra de 1/2" a 1/2" 3,56 7,12

TOTAL PARTIDA ... 139,87 Asciende el precio total de la partida a la mencionada cantidad de CIENTO TREINTA Y NUEVE EUROS con OCHENTA Y SIETE CÉNTIMOS

15.06 ud INOD.T.BAJO COMPL. S.NORMAL COL.

Inodoro de porcelana v itrificada en color, de tanque bajo serie normal, colocado mediante tacos y tornillos al solado, incluso sellado con silicona y compuesto por: taza, tanque bajo con tapa y mecanismos y asiento con tapa la- cados, con bisagras de acero, instalado, incluso con llav e de escuadra de 1/2" cromada y latiguillo flex ible de 20 cm. y de 1/2", funcionando.

P18IB010 1,000 ud Inod.t.bajo c/tapa-mec.c.Victoria 165,50 165,50

P17XT030 1,000 ud Válv ula de escuadra de 1/2" a 1/2" 3,56 3,56 P18GW040 1,000 ud Latiguillo flex .20cm.1/2"a 1/2" 1,77 1,77

TOTAL PARTIDA ... 193,37 Asciende el precio total de la partida a la mencionada cantidad de CIENTO NOVENTA Y TRES EUROS con TREINTA Y SIETE CÉNTIMOS

(19)

CAPÍTULO CAPITULO 14 INSTALACION DE CALEFACION

16.01 ud DEPÓSITO GASÓLEO VERT. 1.000 l.

Depósito de gasóleo C de 1.000 l. de chapa de acero, completo, para ir aéreo protegido contra corrosión mediante tratamiento de chorro de arena SA-2 1/2, imprimación, i/capas epox i, i/homologación M.I.E., sin incluir obra civ il, i/canalización hasta quemador con tubería de cobre electrolítico protegido con funda de tubo PVC de 18 mm., boca de carga de 3" tipo CAMPSA, tubería de v entilación, v álv ulas y accesorios, sin equipo de presión.

M02GE020 1,500 h. Grúa telescópica autoprop. 25 t. 56,85 85,28

P20DO020 1,000 ud Depósito aéreo gasóleo 1000 l.V 807,07 807,07

P20DO240 1,000 ud Valv . red. de presión 1/2" 49,34 49,34

P20TC010 10,000 m. Tuber.cobre D=10/12 mm.i/acc. 1,20 12,00

P20DO210 1,000 ud Boca de carga 3" Campsa 35,42 35,42

P20TC120 10,000 m. Tubo PVC D=32 mm.i/acc. 0,98 9,80

P20DO260 1,000 ud Cortafuegos tipo T 1 1/2 13,92 13,92

P20DO250 1,000 ud Av isador de reserv a 193,55 193,55

TOTAL PARTIDA ... 1.454,86 Asciende el precio total de la partida a la mencionada cantidad de MIL CUATROCIENTOS CINCUENTA Y CUATRO EUROS con OCHENTA Y

SEIS CÉNTIMOS

16.02 ud CALD. CHAPA ACERO 70.000 kcal/h

Caldera de chapa de acero de 70.000 kcal/h, para calefacción por gasóleo, instalada, i/quemador, con cuadro de regulación y control formado por interruptor de serv icio del quemador, termostatos de regulación y de seguridad, termohidrómetro, colector, red de tuberías de acero negro soldado y llav es de corte hasta salida del cuarto de cal- deras.

O01OA090 20,000 h. Cuadrilla A 39,25 785,00

P20CC010 1,000 ud Cald.acero 70.000 kcal/h. 1.260,53 1.260,53 P20TA080 20,000 m. Tubería acero negro sold.2 1/2" 10,66 213,20

P20TA060 7,000 m. Tubería acero negro sold.1 1/2" 6,26 43,82

P20TV230 4,000 ud Válv .comp. bronce.2 1/2" 183,12 732,48 P07CV010 20,000 m. Coqui.lana v id.D=21;1/2" e=30 2,48 49,60

TOTAL PARTIDA ... 3.084,63 Asciende el precio total de la partida a la mencionada cantidad de TRES MIL OCHENTA Y CUATRO EUROS con SESENTA Y TRES CÉNTIMOS

16.03 m . TUBERÍA DE COBRE D=10-12 mm .

Tubería de cobre de 10-12 mm. de diámetro, Norma UNE 37.141, para red de distribución de calefacción, con p.p.

de accesorios, soldadura, pequeño material y aislamiento térmico s/IT.IC, probado a 10 kg/cm2.

TOTAL PARTIDA ... 6,03 Asciende el precio total de la partida a la mencionada cantidad de SEIS EUROS con TRES CÉNTIMOS

TOTAL PARTIDA ... 6,60 Asciende el precio total de la partida a la mencionada cantidad de SEIS EUROS con SESENTA CÉNTIMOS

TOTAL PARTIDA ... 7,47 Asciende el precio total de la partida a la mencionada cantidad de SIETE EUROS con CUARENTA Y SIETE CÉNTIMOS

(20)

16.06 ud VÁLVULA DE TRES VÍAS 1 1/2"

Válv ula de tres v ías de 1 1/2", instalada, i/serv omotor, pequeño material y accesorios.

P20TV100 1,000 ud Válv ula tres v ías 1 1/2" 366,51 366,51

P20TV130 1,000 ud Serv omotor 320,32 320,32

TOTAL PARTIDA ... 743,93 Asciende el precio total de la partida a la mencionada cantidad de SETECIENTOS CUARENTA Y TRES EUROS con NOVENTA Y TRES

CÉNTIMOS

16.07 ud VÁLVULA DE ESFERA 1/2" PN-10

Válv ula de esfera PN-10 de 1/2", instalada, i/pequeño material y accesorios.

P20TV020 1,000 ud Válv ula de esfera 1/2" 4,70 4,70

TOTAL PARTIDA ... 13,37 Asciende el precio total de la partida a la mencionada cantidad de TRECE EUROS con TREINTA Y SIETE CÉNTIMOS

16.08 m . CHIMENEA AISLADA INOX/INOX 150 m m.

Instalación de chimenea de calefacción aislada de doble pared lisa de 150 mm. de diámetro interior, fabricada interior y ex teriormente en acero inox idable, homologada.

P20WH410 1,000 ud Chimenea aislada inox -inox 150 94,71 94,71

%AP2000 20,000 % Accesorios, pruebas, etc. 144,40 28,88

TOTAL PARTIDA ... 173,29 Asciende el precio total de la partida a la mencionada cantidad de CIENTO SETENTA Y TRES EUROS con VEINTINUEVE CÉNTIMOS

16.09 ud ELEM.ALUMI.INY.h=45 108 kcal/h

Elemento de aluminio iny ectado acoplables entre sí de dimensiones h=45 cm., a=8 cm., g=10 cm., potencia 108 kcal/h., probado a 9 bar de presión, acabado en doble capa, una de imprimación y la segunda de polv o epox i color blanco-marfil, equipado de p.p. llav e monogiro de 3/8", tapones, detentores y purgador, así como p.p. de accesorios de montaje: reducciones, juntas, soportes y pintura para retoques.

P20MA010 1,000 ud Elemento de aluminio 108kcal/h 10,02 10,02

P20MW061 0,200 ud Tapón 1 1/4" 0,74 0,15

P20MW010 0,100 ud Llav e monogiro 3/8" 4,85 0,49

P20MW020 0,100 ud Purgador automático 0,49 0,05

P20MW030 0,500 ud Soporte radiador panel 0,54 0,27

P20MW050 0,100 ud Detentor 3/8" recto 4,41 0,44

TOTAL PARTIDA ... 14,73 Asciende el precio total de la partida a la mencionada cantidad de CATORCE EUROS con SETENTA Y TRES CÉNTIMOS

16.10 ud ELEM.ALUMI.INY.h=60 142 kcal/h

Elemento de aluminio iny ectado acoplables entre sí de dimensiones h=57 cm., a=8 cm., g=10 cm., potencia 142 kcal/h., probado a 9 bar de presión, acabado en doble capa, una de imprimación y la segunda de polv o epox i color blanco-marfil, equipado de p.p. llav e monogiro de 3/8", tapones, detentores y purgador, así como p.p. de accesorios de montaje: reducciones, juntas, soportes y pintura para retoques.

P20MA020 1,000 ud Elemento de aluminio 142,6kcal/h 10,82 10,82

P20MW061 0,200 ud Tapón 1 1/4" 0,74 0,15

P20MW010 0,100 ud Llav e monogiro 3/8" 4,85 0,49

(21)

16.11 ud CIRCULADOR 1-3 m3/h

Circulador para instalación de calefacción por agua caliente hasta 10 bar y 110ºC, para un caudal de 1 m3/h, pre- sión 5 m.c.a. y 3 m3/h, presión 1 m.c.a., con motor de rotor sumergido, cojinetes de grafito, selector de 3 v eloci- dades de trabajo, juego de racores para la instalación, conex ionado eléctrico e instalado.

P20WI010 1,000 ud Circulador 1-3 m3/h 149,13 149,13

P20TV220 2,000 ud Válv .comp. bronce.1 1/2" 105,84 211,68 P20TV185 1,000 ud Válv .ret.PN10/16 1 1/2" 13,83 13,83

P20TV290 1,000 ud Antiv ibrador DN-32/PN-10 35,44 35,44

TOTAL PARTIDA ... 516,87 Asciende el precio total de la partida a la mencionada cantidad de QUINIENTOS DIECISEIS EUROS con OCHENTA Y SIETE CÉNTIMOS

16.12 ud CIRCULADOR 1-20 m3/h

Circulador para instalación de calefacción por agua caliente hasta 10 bar y 110ºC, para un caudal de 1 m3/h, pre- sión 4 m.c.a. y 10 m3/h, presión 1 m.c.a., con motor de rotor sumergido, cojinetes de grafito, selector de 3 v eloci- dades de trabajo, juego de racores para la instalación, conex ionado eléctrico e instalado.

P20WI030 1,000 ud Circulador 1-20 m3/h 595,83 595,83

P20TV220 2,000 ud Válv .comp. bronce.1 1/2" 105,84 211,68 P20TV185 1,000 ud Válv .ret.PN10/16 1 1/2" 13,83 13,83

P20TV290 1,000 ud Antiv ibrador DN-32/PN-10 35,44 35,44

TOTAL PARTIDA ... 963,57 Asciende el precio total de la partida a la mencionada cantidad de NOVECIENTOS SESENTA Y TRES EUROS con CINCUENTA Y SIETE

CÉNTIMOS

16.13 ud TERMOSTATO AMBIENT.PROGRAMAB.

Termostato ambiente desde 8ºC a 32ºC, con programación independiente para cada día de la semana de hasta 6 cambios de niv el diarios, con tres niv eles de temperatura ambiente: confort, activ idad y reducido; programa espe- cial para período de v acaciones, con v isor de día, hora, temperatura de consigna y ambiente, instalado.

P20WT010 1,000 ud Termostato ambiente programable 116,91 116,91

TOTAL PARTIDA ... 125,58 Asciende el precio total de la partida a la mencionada cantidad de CIENTO VEINTICINCO EUROS con CINCUENTA Y OCHO CÉNTIMOS

(22)

CAPÍTULO CAPITULO 15 PINTURA Y DECORACION

17.01 m 2 PINTU. TEMPLE LISO BLAN.S/ENFOSC

Pintura al temple liso blanco dos manos, sobre paramentos v erticales y horizontales, prev ia limpieza de salitres y polv o.

O01OB230 0,045 h. Oficial 1ª pintura 16,27 0,73

O01OB240 0,045 h. Ay udante pintura 14,89 0,67

P25CT030 0,650 kg Pasta temple blanco 0,20 0,13

P25WW220 0,050 ud Pequeño material 0,99 0,05

TOTAL PARTIDA ... 1,58 Asciende el precio total de la partida a la mencionada cantidad de UN EUROS con CINCUENTA Y OCHO CÉNTIMOS

17.02 m 2 P. PLÁST. LISA MATE ESTÁNDAR OBRA B/COLOR

Pintura plástica lisa mate lav able estándar obra nuev a en blanco o pigmentada, sobre paramentos horizontales y v erticales, dos manos, incluso mano de imprimación y plastecido.

P25OZ040 0,070 l. E. fijadora muy penetrante obra/mad e/int 7,59 0,53

P25OG040 0,060 kg Masilla ultrafina acabados Plasmont 1,35 0,08

P25EI020 0,300 l. P. plást. acrílica obra b/col. Tornado Mate 2,31 0,69

TOTAL PARTIDA ... 6,48 Asciende el precio total de la partida a la mencionada cantidad de SEIS EUROS con CUARENTA Y OCHO CÉNTIMOS

17.03 m 2 REVEST.LISO EX TRA EN FACHADAS

Rev estimiento liso calidad ex tra tipo Ov aldine fachadas, aplicado con pistola o rodillo, en paramentos v erticales y horizontales de fachada, i/limpieza de superficie, mano de imprimación y acabado con dos manos, según NTE-RPP-25/26.

P25OZ040 0,070 l. E. fijadora muy penetrante obra/mad e/int 7,59 0,53

P25FF040 0,250 l. Rev . alta calid. decor. color Ov aldine Fachadas 6,39 1,60

TOTAL PARTIDA ... 7,82 Asciende el precio total de la partida a la mencionada cantidad de SIETE EUROS con OCHENTA Y DOS CÉNTIMOS

17.04 ud PINTURA ANTICALÓRICA RADIADOR Pintura anticalórica de elemento radiador, i/limpieza y dos manos a pistola.

P25JL010 0,015 l. E.pol.acrí+cat.muy brill.col.Acripol Es 19,78 0,30

TOTAL PARTIDA ... 0,97 Asciende el precio total de la partida a la mencionada cantidad de CERO EUROS con NOVENTA Y SIETE CÉNTIMOS

(23)

CAPÍTULO CAPITULO 16 CONTROL DE CALIDAD Y ENSAYOS

18.01 ud SERIE 2 PROBETAS, HORMIGÓN

Ensay o para el control estadístico, s/EHE, en la recepcion de hormigón fresco con la toma de muestras, fabrica- ción y conserv ación en cámara húmeda, refrendado y rotura a compresión simple a 28 días de 2 probetas cilíndri- cas de 15x 30 cm. y la consistencia, s/UNE 83300/1/3/4/13.

P32HF010 2,000 ud Consistencia cono Abrams 5,00 10,00

P32HF025 1,000 ud Resist. a compresión, serie de 2 probetas 47,00 47,00

TOTAL PARTIDA ... 57,00 Asciende el precio total de la partida a la mencionada cantidad de CINCUENTA Y SIETE EUROS

18.02 ud RESISTENCIA A FLEX IÓN MADERAS

Ensay o para determinación de la resistencia a flex ión estática, y del módulo de elasticidad en flex ión, de maderas aserradas o laminadas para estructuras, s/UNE-EN 408.

P32QM050 1,000 ud Resistencia a flex ión maderas 79,00 79,00

TOTAL PARTIDA ... 79,00 Asciende el precio total de la partida a la mencionada cantidad de SETENTA Y NUEVE EUROS

18.03 ud PRUEBA ESTANQUEIDAD SANEAMTº D<125m m

Prueba de estanqueidad en saneamiento de diámetro hasta 125 mm., s/UNE-EN 1610.

O01OB520 1,500 h. Equipo técnico laboratorio 61,62 92,43

TOTAL PARTIDA ... 92,43 Asciende el precio total de la partida a la mencionada cantidad de NOVENTA Y DOS EUROS con CUARENTA Y TRES CÉNTIMOS

18.04 ud PRUEBA RESIST./ESTANQ.RED FONTANERíA

Prueba de presión interior y estanqueidad de la red de fontanería, s/art. 6.2 de N.B.I.I.S.A., con carga hasta 20 kp/cm2 para comprobar la resistencia y mantenimiento posterior durante 15 minutos de la presión a 6 kp/cm2 para comprobar la estanqueidad. Incluso emisión del informe de la prueba.

18.05 ud PRUEBA CONTINUIDAD CIRCUITO TOMA TIERRA

Prueba de comprobación de la continuidad del circuito de puesta a tierra en instalaciones eléctricas. Incluso emi- sión del informe de la prueba.

TOTAL PARTIDA ... 61,62 Asciende el precio total de la partida a la mencionada cantidad de SESENTA Y UN EUROS con SESENTA Y DOS CÉNTIMOS

18.06 ud PRUEBA FUNCMTO. MECANISMOS I. ELÉCTRICA

Prueba de funcionamiento de mecanismos y puntos de luz de instalaciones eléctricas. Incluso emisión del informe de la prueba.

18.07 ud PRUEBA ESTANQUEIDAD RED CALEFACCIÓN

Prueba hidráulica, s/IT.IC.21, para comprobar en frío la estanqueidad de la red de la instalación de calefacción, mediante la carga a presión = 1,5 v eces la presión máx ima de trabajo mantenida durante un periodo mínimo de 24 ho- ras, comprobando descensos en la presión de la prueba. Incluso emisión del informe de la prueba.

TOTAL PARTIDA ... 123,24 Asciende el precio total de la partida a la mencionada cantidad de CIENTO VEINTITRES EUROS con VEINTICUATRO CÉNTIMOS
