(1)SEPARACIÓN DE LOS DISTRITOS 6 Y 10 DEL SISTEMA DE ACUEDUCTO IBAL DE LA EMPRESA DE ACUEDUCTO Y ALCANTARILLADO DEL IBAL S. A E.S.P –OFICIAL.. JAVIER ALEXANDER GALÍNDO BONILLA. UNIVERSIDAD COOPERATIVA DE COLOMBIA FACULTAD DE INGENIERÍA PROGRAMA DE INGENIERÍA CIVIL IBAGUÉ 2017. Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercialCompartirIgual 4.0 Internacional.. [Autor].

(2) Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercialCompartirIgual 4.0 Internacional.. [Autor].

(3) SEPARACIÓN DE LOS DISTRITOS 6 Y 10 DEL SISTEMA DE ACUEDUCTO IBAL DE LA EMPRESA DE ACUEDUCTO Y ALCANTARILLADO DEL IBAL S. A E.S.P –OFICIAL.. JAVIER ALEXANDER GALINDO BONILLA. Informe final práctica Social, Empresarial y Solidaria, presentado como requisito para optar al Título de Ingeniero Civil. Director CÉSAR AUGUSTO SANTAFÉ SALAZAR Arquitecto. M.Sc.. UNIVERSIDAD COOPERATIVA DE COLOMBIA FACULTAD DE INGENIERÍA PROGRAMA DE INGENIERÍA CIVIL IBAGUÉ 2.

(4) 2017 PAGINA DE ACEPTACIÓN. Director Del Proyecto. Jurado Jurado. Ibagué, abril de 2018. 3.

(5) DEDICATORÍA. En especial a mis padres por su tenacidad e incansable trabajar, perseverar y enfrentar incondicionalmente conmigo los desafíos, durante el proceso de formación. Además a mis hermanos, sobrinos y mi novia por la compañía y motivación hacia el logro de este prospero rumbo, que decidí emprender con el firme propósito de aportar a la sociedad.. 4.

(6) AGRADECIMIENTOS. A Dios, porque conforme a su voluntad nunca tuve nada que temer, y aun en tiempos de dificultad, siempre obtuve una respuesta, colmándome de sabiduría y fe. En especial a mi familia, por el apoyo que me ayudó a permanecer de pie ante los retos académicos, además por ser la voz de aliento frente a la duda y la indecisión. A mi madre María Hilda. Porque en el difícil trasegar, de este proyecto en sus oraciones, me encontraba yo alcanzando sus propósitos. A ella por ese amor incondicional que hoy me guía hacia una nueva identidad profesional. A mi padre Everardo Galindo. Por ser ejemplo de disciplina que me impulsa a crecer y trabajar de forma honrada. Por la confianza y fuerza otorgada que hoy se transforman en el rector para continuar sin temor y capacitado para triunfar.. 5.

(7) CONTENIDO Pág.. INTRODUCCIÓN ................................................................................................... 14 1.. DESCRIPCIÓN DEL PROBLEMA ................................................................... 15. 2.. JUSTIFICACIÓN ............................................... ¡Error! Marcador no definido.. 3.. OBJETIVOS .................................................................................................... 17. 3.1.. OBJETIVO GENERAL ....................................................................................... 17. 3.2.. OBJETIVOS ESPECÍFICOS .............................................................................. 17. 4.. MARCO DE REFERENCIA ............................................................................. 18. 4.1.. MARCO HISTÓRICO ........................................................................................ 18. 4.2.. MARCO GEOGRÁFICO .................................................................................... 18. 4.3.. MARCO INSTITUCIONAL ................................................................................. 18. 4.3.1. 4.4.. IBAL S.A. E.S.P-OFICIAL .......................................................................... 19 UNIVERSIDAD COOPERATIVA DE COLOMBIA .............................................. 20. 4.4.1.. Misión ..........................................................................¡Error! Marcador no definido.. 4.4.3.. Principios y Valores ................................................¡Error! Marcador no definido.. 5.. DESARROLLO DE LA PRÁCTICA PROFESIONAL ....................................... 22. 5.1.. DESCRIPCIÓN DE ACTIVIDADES ................................................................... 22. 5.2.. ANTECEDENTES ............................................................................................. 23. 5.3.. PROBLEMÁTICA .............................................................................................. 24. 5.4.. ALTERNATIVA DE SOLUCIÓN ........................................................................ 24. 6. 5.5.. ESPECIFICACIONES TECTICAS ............................................................... 25 DESCRIPCION DE LOS TRABAJOS ................................................................ 25. CONCLUSIONES .................................................................................................. 46 BIBLIOGRAFÍA ...................................................................................................... 47 WEBGRAFÍA ........................................................... ¡Error! Marcador no definido.. 6.

(8) LISTA DE FIGURAS Pág.. Figura 1. Estructura Organizacional IBAL S.A. E.S.P-OFICIAL. Figura 2. Cerramiento en tela sintética. Figura 3. Corte de pavimento y concreto. Figura 4. Excavaciones. Figura 5. Excavaciones en material en roca. Figura 6. Excavacion de taterial comun. Figura 7. Retiro de sobrantes. Figura 8. Instalaciones de redes de acueducto. Figura 9. Tuberias y accesorios. Figura 10. Prueba hidrostatica. Figura 11. Empalmes con red existencia de acueducto. Figura 12. Rellenos compactados. Figura 13. Sub base y base para pavimentos. Figura 14. Concretos. Figura 15. Andenes en concreto. Figura 16. Aceros de refuerzo. Figura 17. Carpeta asfáltica para reposición parcial de pavimento. Figura 18. Viaducto en estructura metálica.. 7.

(9) GLOSARIO1 ACOMETIDA DE ACUEDUCTO: de acuerdo con el artículo 3, numeral 3.1 del Decreto modificatorio del Decreto 302 de 2000 es la derivación de la red local de acueducto que se conecta al registro de corte en el inmueble. En edificios de propiedad horizontal o condominios la acometida llega hasta el registro de corte general. ACOMETIDA DE ALCANTARILLADO. De acuerdo con el artículo 3, numeral 3.2 del Decreto modificatorio del Decreto 302 de 2000 es la derivación que parte de la caja de inspección y llega hasta el colector de la red local. ACOMETIDA CLANDESTINA O FRAUDULENTA. De acuerdo con el artículo 3, numeral 3.3 del Decreto modificatorio del Decreto 302 de 2000 es la acometida o derivación de acueducto o alcantarillado no autorizada por la persona prestadora del servicio. AFORO DE AGUA. Es el procedimiento por medio del cual se mide o estima la cantidad de agua que normalmente utiliza un usuario. APORTES DE CONEXIÓN. Son los pagos que realiza el suscriptor o suscriptor potencial para conectar un inmueble por primera vez, o para cambiar el diámetro de la acometida, al sistema o red existente. Están compuestos por los Costos Directos de Conexión y por los Cargos por Expansión del Sistema. CAJA DE INSPECCIÓN. De acuerdo con el artículo 3, numeral 3.9 del Decreto modificatorio del Decreto 302 de 2000 es la caja ubicada al inicio de la acometida de alcantarillado que recoge las aguas residuales, lluvias o combinadas, de un inmueble, con sus respectivas tapas removibles y en lo posible ubicadas en zonas libres de tráfico vehicular. CARGO FIJO. Valor unitario por suscriptor o usuario, que refleja los costos económicos involucrados en garantizar la disponibilidad permanente del servicio, independientemente del nivel de uso. CARGO POR UNIDAD DE CONSUMO. Valor unitario por metro cúbico que refleja siempre tanto el nivel y la estructura de los costos económicos, como la demanda por el servicio.. 1. EMPRESA IBAGUEREÑA DE ACUEDUCTO Y ALCANTARILLADO - IBAL. Página web de la institución. [En línea]. Disponible en internet en: http://www.ibal.gov.co/glosario Consulta realizada el 10 de diciembre de 2017.. 8.

(10) CATASTRO DE USUARIOS. Es el listado que contiene los usuarios del servicio con sus datos identificadores. Es el volumen de agua que pasa por unidad de tiempo. Referido a un medidor es el Cociente entre el volumen de agua que circula a través de un medidor de agua y el tiempo que le toma hacerlo. CLASE DEL MEDIDOR. Hace referencia a la clasificación metrológica sobre la calidad del medidor establecida en la Norma Técnica Colombiana NTC 1063-1. Está determinada por los valores correspondientes al caudal mínimo y al caudal de transición. Se denomina por las cuatro primeras letras mayúsculas del abecedario A, B, C, o D, organizadas de menor a mayor calidad siendo clase A la de menor calidad y clase D la mayor calidad. COBROS NO AUTORIZADOS. Valor cobrado a los usuarios que incumple la normatividad vigente. COMISIÓN DE REGULACIÓN DE AGUA POTABLE Y SANEAMIENTO BÁSICO (CRA). Es una Unidad Administrativa Especial, con independencia administrativa, técnica y patrimonial, adscrita al Ministerio de Desarrollo Económico, cuya facultad es la de regular los servicios públicos domiciliarios de acueducto, alcantarillado y aseo, mediante la expedición de normas de carácter general o particular, para someter la conducta de las personas que prestan los mencionados servicios a las reglas, principios y deberes establecidos en la ley y los reglamentos. CONEXIÓN ERRADA DE ALCANTARILLADO. De acuerdo con el artículo 3, numeral 3.7 del Decreto modificatorio del Decreto 302 de 2000 es todo empalme de una acometida de aguas residuales sobre la red local de aguas lluvias o todo empalme de una acometida de aguas lluvias sobre la red local de aguas residuales. CONSUMO BÁSICO. Es el destinado a satisfacer las necesidades esenciales de consumo de las familias, cuyo valor es definido por la Comisión de Regulación de Agua Potable y Saneamiento Básico. Hasta tanto no se expidan normas que lo modifiquen, el valor del consumo básico es equivalente a 20 metros cúbicos por usuario al mes. CONTRATO DE SERVICIOS PÚBLICOS DE CONDICIONES UNIFORMES. Es un contrato uniforme, consensual, en virtud del cual una persona prestadora de Servicios Públicos los presta a un usuario a cambio de un precio en dinero, de acuerdo a estipulaciones que han sido definidas por ella para ofrecerlas a muchos usuarios no determinados. CORTE DEL SERVICIO DE ACUEDUCTO. De acuerdo con el artículo 3, numeral 3.5 del Decreto modificatorio del Decreto 302 de 2000 es la pérdida del derecho al servicio que implica retiro de la acometida y del medidor de acueducto.. 9.

(11) COSTOS DE FACTURACIÓN. Son aquellos en que incurre la persona prestadora del servicio público domiciliario par a generar la factura, distribuirla a sus usuarios y hacer el recaudo. COSTOS DE MODIFICACIÓN POR NOVEDADES. Son los derivados de la modificación o actualización de las bases de datos y/o registros en que incurre la persona prestadora concederte por actualizar la información de los usuarios de los servicios de saneamiento básico, a petición de la persona prestadora solicitante. COSTOS DE RECUPERACIÓN DE CARTERA. Son los incurridos por la persona prestadora concedente en programas de recuperación de cartera de los que se beneficia directamente la persona prestadora solicitante. DERIVACIÓN FRAUDULENTA. De acuerdo con el artículo 3, numeral 3.10 del Decreto modificatorio del Decreto 302 de 2000 es la conexión realizada a partir de una acometida, o de una red interna o de los tanques de un inmueble independiente, que no ha sido autorizada por la persona prestadora del servicio. FÓRMULAS TARIFARÍAS. Son las metodologías de costos y tarifas así como los parámetros y valores utilizados en ellas y los que defina esta Comisión mediante resolución, con las cuales se obtienen los costos de referencia para la definición de las tarifas meta de prestación de los servicios de acueducto, alcantarillado y aseo. Igualmente, se entienden como fórmulas tarifarías las tarifas máximas y mínimas que defina la Comisión. FUGA IMPERCEPTIBLE. De acuerdo con el artículo 3, numeral 3.12 del Decreto modificatorio del Decreto 302 de 2000 es el volumen de agua que se escapa a través de las instalaciones internas de un inmueble y se detecta solamente mediante instrumentos apropiados, tales como los geófonos. FUGA PERCEPTIBLE. De acuerdo con el artículo 3, numeral 3.13 del Decreto modificatorio del Decreto 302 de 2000 es el volumen de agua que se escapa a través de las instalaciones internas de un inmueble y es detectable directamente por los sentidos. MEDICIÓN. Es un conjunto de normas y procedimientos que hacen posible medir, calcular, estandarizar y gestionar el abastecimiento de agua al sistema y el consumo a los usuarios. Dispositivo encargado de medir el consumo de agua y registrarlo acumulándolo. MEDIDOR COLECTIVO. De acuerdo con el artículo 3, numeral 3.22 del Decreto modificatorio del Decreto 302 de 2000 es el dispositivo que mide el consumo de más de una unidad habitacional, o no residencial independiente que no tiene medición individual. 10.

(12) METROS COLUMNA DE AGUA (M.C.A). Es la presión en la red de distribución de acueducto. Es un medidor instalado en la acometida del usuario o suscriptor. RED DE ALCANTARILLADO. De acuerdo con el artículo 3, numeral 3.30 del Decreto modificatorio del Decreto 302 de 2000 es el conjunto de tuberías, accesorios, estructuras y equipos que conforman el sistema de evacuación y transporte de las aguas lluvias, residuales o combinadas de una comunidad y al cual descargan las acometidas de alcantarillado de los inmuebles. RED DE ALCANTARILLADO PLUVIAL. De acuerdo con el artículo 3, numeral 3.31 del Decreto modificatorio del Decreto 302 de 2000 es el conjunto de tuberías, accesorios, estructuras y equipos que conforman el sistema de evacuación de las aguas lluvias de una comunidad y al cual descargan las acometidas de alcantarillado de aguas lluvias de los inmuebles, y al que se deben conectar los sumideros pluviales dispuestos en vías y zonas públicas. RED DE DISTRIBUCIÓN DE ACUEDUCTO. De acuerdo con el artículo 3, numeral 3.29 del Decreto modificatorio del Decreto 302 de 2000 es el conjunto de tuberías, accesorios, estructura y equipos que conducen el agua desde el tanque de almacenamiento o planta de tratamiento hasta las acometidas domiciliarias. RED MATRIZ O RED PRIMARIA DE ACUEDUCTO. De acuerdo con el artículo 3, numeral 3.32 del Decreto modificatorio del Decreto 302 de 2000 es la parte de la red de distribución que conforma la malla principal de servicio de una población y que distribuye el agua procedente de la conducción, la planta de tratamiento o tanques a las redes secundarias. RED MATRIZ O RED PRIMARIA DE ALCANTARILLADO. De acuerdo con el artículo 3, numeral 3.33 del Decreto modificatorio del Decreto 302 de 2000 es la parte de la red de recolección que conforma la malla principal de servicio de una población y que recibe el agua procedente de las redes secundarias y las transporta hasta las plantas de tratamiento de aguas residuales o hasta el sitio de su disposición final. REGISTRO DE CORTE O LLAVE DE CORTE. De acuerdo con el artículo 3, numeral 3.35 del Decreto modificatorio del Decreto 302 de 2000 es el dispositivo situado en la cámara de registro del medidor que permite la suspensión del servicio de acueducto de un inmueble.. 11.

(13) RESUMEN La empresa ibaguereña IBAL para mejorar el servicio y suministro del agua potable para la comuna 8, la cual no contaba con el continuo servicio del suministro del agua; la empresa ibaguereña IBAL realiza y supervisa una obra que constituye en la separación de los distritos 6 y 10 del sistema de acueducto. Cuya obra fue la ampliación del distrito número 7 y una reducción del distrito número 6. El suministro lo proporcionaba el tanque de piedra pintada el cual no contaba con el almacenamiento necesario para brindar el mejor servicio. La obra empezó en la calle 96 con cra 5 con una excavación de 1.30 mts de profundidad y 0.60 mts de ancho la cual se tuvo que cortar y remover el pavimento para dicha excavación y así proceder a la instalación de la tubería de 8” pulg en pvc y en conjunto de una válvula y accesorios. Esta tubería de 8” fue empalmada con una tubería existente en la calle 96 con cra 2, allí se tuvo en cuenta que la tubería existente es de 6” se procedió a instalar una reducción de 8” a 6” para ser empalmada con éxito. Los trabajos que se realizaron en la calle 100 con cra 2 fueron la continuación de la tubería de 6”, esto fue realizado con la demolición de las placas de concreto para seguir con la excavación de 1.30m de profundidad y 0.60m de ancho. Fue necesaria la elaboración de un viaducto metálico para garantizar la protección superficial de la tubería. En este tramo del proyecto fueron instalados los accesorios como válvulas, tapa válvulas y uniones universales. Después de la instalación de la tubería en los tramos mencionados se les coloca una capa de arena la cual su función es amortiguar las demás capas de materiales como el recebo que es un material seleccionado utilizado en las obras. Luego va la capa de sub-base. Después de este trabajo se realizaron las pruebas hidrostáticas las cuales se realizaron haciendo un llenado de la tubería de agua, luego se le administraba aire a presión hasta llegar a una presión no menos a 150 psi según la norma del invias. Esta presión se tiene que mantener para garantizar que la tubería no presente fugas ni problemas en los accesorios. El siguiente paso fueron las pruebas de las densidades las cuales fueron realizadas en los laboratorios de la universidad cooperativa de Colombia, dichas pruebas fueron realizadas por personal calificado con conocimiento profundo en el tema, dichas pruebas arrojaron resultados favorables esto quería decir que si hubo una buena compactación de los materiales. Dichos resultados fueron los esperados y estuvieron en el rango de la norma del invias. (NORMA INV E -141 O INV-142) Ya obtenidos los resultados se siguió con el cajeo y la aplicación del imprimante para luego hacer el reparcheo de la carpeta asfáltica, ya después de este proceso se siguió con la fundición de las placas de concreto que fueron. 12.

(14) demolidas. Después de garantizar el curado óptimo del concreto se realizaron brigadas de limpieza para poder agilizar la apertura de las vías intervenidas.. 13.

(15) INTRODUCCIÓN. Como bien sabemos que en la cuidad de Ibagué el servicio de agua potable no es continuo y tiene deficiencias en algunas comunas de la capital del Tolima. Esto está ligado inexorablemente a la vida de los ibaguereños, al desarrollo económico y social de nuestro municipio. Se constituye en una prioridad de la administración municipal la de garantizar un suministro de agua segura de manera continua a los ibaguereños, así como su sostenibilidad y viabilidad para un municipio productivo, próspero, con calidad de vida y con mayor equidad social. Conociendo las necesidades y los constantes reclamos de la comuna 8 de la cuidad de Ibagué por el mal servicio del agua potable. La empresa ibaguereña IBAL, entidad que actúa de conformidad con las políticas y el plan de desarrollo económico y social del gobierno nacional y municipal según lo establecido por la normatividad del sector de agua potable y saneamiento básico. Dicha empresa decide intervenir esta parte de la cuidad con una ejecución obras correspondientes a la construcción de redes, para la separación de los distritos 6 y 10 del sistema de acueducto. Con estas obras realizadas se garantiza un constante servicio en la comuna 8 de la cuidad de Ibagué.. 14.

(16) 1.. DESCRIPCIÓN DEL PROBLEMA. En los últimos 10 años el crecimiento poblacional de Ibagué ha sido notable según estudios en el año 2005 la cuidad tenía 465.859 habitantes 2 de acuerdo a las proyecciones de población al año 2013 Ibagué pasó a tener 542.876 habitantes. Esto lleva a que la ciudad tenga un crecimiento urbanístico y comercial significativo sin embargo la problemática que más preocupa en este crecimiento es el suministro del agua, ya que en este punto de la cuidad lleva muchos años con problemas con el abastecimiento del agua potable teniendo muchos cortes. Pues si bien la cuidad goza de una oferta en recursos hídricos importantes la optimización del servicio tiene deficiencias, No es un misterio decir que la comuna 8 de la cuidad de Ibagué tiene un mal abastecimiento del agua potable, con cortes continuos del suministro de agua. Cuyo barrios afectados La segunda y tercera etapa de la ciudadela simón bolívar, barrio Protecho topacio entre otros, cuyo suministro del líquido depende del tanque de piedra pintada que tiene un déficit de almacenamiento de 5000 m3 para absolver el consumo máximo. Los trabajos que se ejecutaron en esta parte de la ciudad fue la liberación de cobertura de un sector hidráulico hacia otro, en este caso del distrito 6 que depende del tanque de piedra pintada para q sea asumida por el tanque de Ambalá. Y así mejorar el continuo suministro del líquido por parte de la empresa ibaguereña IBAL, ya que con estos trabajos realizados se mejora el servicio del suministro del líquido en este punto de la cuidad y con ello desaparece por completo la problemática que han tenido por varios años los habitantes de ese sector de la cuidad ibaguereña.. 1.1. JUSTIFICACIÓN La obra se realizó por el escaso abastecimiento del servicio del agua potable que sufría esta parte de la cuidad, la cual está en un constante crecimiento urbanístico especialmente la comuna 8 de la ciudad de Ibagué y sus alrededores. Esto conlleva a que la empresa ibaguereña IBAL se quede corta con el suministro del preciado líquido vital para el desarrollo y el crecimiento de esta parte de la cuidad.. 2. DEPARTAMENTO ADMINISTRATIVO NACIONAL DE ESTADÍSTICAS – DANE. Censo poblacional de Colombia. 2005. Bogotá, 2005. Dane. [En línea]. Disponible en internet en: http://dane.gov.co... Consultado el 15 de noviembre de 2017.. 15.

(17) Las obras que se realizaron en la zona de la comuna 8 fue la de garantizar un mejor servicio del abastecimiento del agua potable del sistema de acueducto, hoy en día la comuna 8 cuenta con un mejor servicio gracias a las intervenciones que se realizaron en la redes de acueducto de esta parte de la cuidad.. La obra se planeó y se coordinó por parte de la empresa ibaguereña IBAL, para beneficio de los barrios protecho topacio, jardín Santander etapa 2 y 3 y ciudadela simón bolívar entre otros. Los cuales ya con las obras realizadas ya cuentan con un suministro constante del líquido.. 16.

(18) 2.. OBJETIVOS. 2.1. OBJETIVO GENERAL Realizar el apoyo técnico mediante el cumplimiento de las especificaciones para redes de acueducto en la ejecución de la obra de separación de los distritos 6 y 10 , realizada por el CUERPO TÉCNICO DE ACUEDUCTO del IBAL S.A E.S.P. En la liquidación de contratos y ejecución del manual de especificaciones generales seguido por la empresa de servicio público y en concordancia con las leyes, decretos y normas vigentes.. 2.2. OBJETIVOS ESPECÍFICOS Documentar los procedimientos y requisitos técnicos obligatorios establecidos mediante leyes, decretos y legislación aplicados a la obra de separación de los distritos 6 y 10 del sistema de acueducto. Verificar la ejecución de la obra mediante la supervisión e inspección del cumplimiento de las especificaciones técnicas para redes de acueducto en la Separación de los distritos 6 y 10 del sistema de acueducto mediante el seguimiento de las políticas de calidad de la Empresa Ibaguereña de Acueducto y Alcantarillado IBAL S.A E.S.P basados en el cumplimiento de la norma ASTM e ISO. Contribuir a la implementación de las Normas Técnicas Colombianas e Internacionales en los procesos de calidad ejecutados en la construcción de redes de acueducto realizadas por la Empresa Ibaguereña de Acueducto y Alcantarillado IBAL S.A ESP. Bajo el seguimiento de la norma ASTM, ISO aplicados por el CUERPO TÉCNICO DE ACUEDUCTO.. 17.

(19) 3. MARCO DE REFERENCIA3 2.2.. MARCO HISTÓRICO. La Empresa Ibaguereña de Acueducto y Alcantarillado IBAL S.A E.S.P-OFICIAL, surgió del proceso de transformación que se dio en el instituto Ibaguereño de Acueducto y Alcantarillado IBAL E.S.P, atendiendo lo establecido en el artículo 17 de la ley 142 de 1994. Mediante estructura No. 2932 del 31 de agosto de 1998 se transformó el instituto en una sociedad por acciones, denominada Empresa Ibaguereña de Acueducto y Alcantarillado, IBAL S. A E.S.P- OFICIAL, entidad que actúa de conformidad con las políticas y el plan de Desarrollo Económico y Social del Gobierno Nacional y Municipal según lo establecido por la normatividad del sector de agua potable y saneamiento básico. Es Una empresa Industrial y Comercial del Estado del orden municipal, especializada en el tratamiento y suministro de agua potable para el consumo y recolección de aguas residuales, con radio de acción para Ibagué y demás municipios del departamento a donde se puede llegar, cumpliendo los parámetros legales vigentes. 2.3.. MARCO GEOGRÁFICO. Ibagué es una ciudad colombiana ubicada en el centro - occidente del país, sobre la cordillera central de los andes entre el Cañón del Combeima y el Valle del Magdalena. Se encuentra a 1285 msnm, actualmente cuenta con 553.529 habitantes para los cuales la Empresa Ibaguereña de Acueducto y Alcantarillado IBAL S.A. E.S.P-OFICIAL abastece de agua los diferentes sectores de la ciudad a partir del tratamiento previo del fluido captado del río Coello y su afluente el río Combeima. Actualmente el IBAL capta aproximadamente 2300 Lts de agua, que son tratados en porciones por caudal correspondientes a 1500 lt/s para una planta y el restante para una segunda planta. Luego de llevar a cabo el tratamiento de limpieza y purificación del agua, ésta es conducida a diversos tanques que se encargan de distribuir por gravedad el agua a los diferentes sectores de la ciudad de Ibagué. (Luis Alfonso, 2015) 2.4.. MARCO INSTITUCIONAL. 3. EMPRESA IBAGUEREÑA DE ACUEDUCTO Y ALCANTARILLADO – IBAL. Página web de la institución. [en línea]. Disponible en internet en: http://190.107.23.34:8091/websolin/Home/About consulta realizada el 15 de febrero de 2018.. 18.

(20) Teniendo en cuenta la estructura organizacional del IBAL S.A E.S.P-OFICIAL (Figura 1), se observan a continuación, los objetivos, la misión y visión de esta empresa. 2.4.1. IBAL S.A. E.S.P-OFICIAL. Se llevó a cabo la práctica profesional en la Oficina Asesora de Planeación. 2.4.1.1. MISIÓN4. Somos una empresa pública, que presta los servicios de acueducto y alcantarillado, con calidad, continuidad y cobertura, contribuyendo a la protección y conservación del medio ambiente, la salud y seguridad de los trabajadores, garantizando la satisfacción del cliente. 2.4.1.2.. VISIÓN. Ser reconocidos como una empresa de servicios públicos competitiva en el mercado nacional, con proyección a otros servicios; siendo responsables con el capital humano al servicio de la organización, el medio ambiente, nuestros clientes y demás partes interesadas. Figura 1 Estructura Organizacional IBAL S.A. E.S.P-OFICIAL. Fuente: www.ibal.gov.co. 4. EMPRESA IBAGUEREÑA DE ACUEDUCTO Y ALCANTARILLADO – IBAL. Página web de la institución. [en línea]. Disponible en internet en: http://www.ibal.gov.co/mision-y-vision. Consulta realizada el 15 de febrero del 2018.. 19.

(21) 2.4.1.3. OBJETIVOS. Conservar, recuperar y restaurar las condiciones ambientales de las fuentes hídricas que abastecen nuestras plantas de potabilización. Producir agua potable con los estándares de calidad establecidos, con continuidad, medición de los consumos y una cobertura del 100% del perímetro hidráulico de la ciudad de Ibagué. Realizar recolección continua y tratamiento de agua residual con el fin de descontaminar las fuentes hídricas de acuerdo a los parámetros de calidad establecidos. Mejorar continuamente la satisfacción del Cliente. 2.4.1.4. POLITICA DE CALIDAD. La Empresa Ibaguereña de Acueducto y Alcantarillado IBAL S. A E.S.P-OFICIAL se compromete a: Satisfacer las necesidades de sus clientes relacionadas con la continuidad, calidad y cobertura de los servicios de acueducto y alcantarillado, con eficiencia y efectividad, cumpliendo los requisitos legales, preservando los recursos naturales, apoyados en la idoneidad del talento humano, tecnología e infraestructura adecuada, en procura del mejoramiento continuo de sus procesos. 2.4.1.5. OFICINA ASESORA DE PLANEACIÓN. Orienta la proyección y el desarrollo del sistema Institucional de planificación e información, recomendando los planes, programas y proyectos, de acuerdo con las directrices y prioridades que establecen las directivas de la institución. También es responsable de la programación y seguimiento del presupuesto de la entidad, apoya a las áreas misionales en la formulación de los proyectos de inversión y realiza estudios técnicoeconómicos de interés para entidad. 2.5.. UNIVERSIDAD COOPERATIVA DE COLOMBIA5. 2.5.1. MISIÓN. Somos una UNIVERSIDAD MULTICAMPUS de propiedad social, EDUCAMOS personas con las competencias para responder a las dinámicas del mundo, contribuimos a la construcción y difusión del conocimiento, apoyamos el desarrollo competitivo del país a través de sus organizaciones y buscamos el mejoramiento de la calidad de vida de las comunidades, influidos por la economía solidaria que nos dio origen. (Universidad Cooperativa de Colombia, s.f.). 5. UNIVERSIDAD COOPERATIVA DE COLOMBIA SEDE IBAGUE (TOLIMA). página web de la institución. [en línea]. Disponible en internet en: http://www.ucc.edu.co/institucion/Paginas/mision-vision.aspx consulta realizada el 15 de febrero de 2018.. 20.

(22) 2.5.2. VISIÓN. En el año 2022, seremos una Universidad de docencia que reconoce y desarrolla la investigación, que impacta y transforma socialmente, posicionada como referente en la educación con enfoque por competencias, que abre sus fronteras al mundo y que ejerce actividades con vocación hacia la excelencia evidenciadas en una gestión innovadora. (Universidad Cooperativa de Colombia, s.f.) 2.5.3.. PRINCIPIOS Y VALORES6. 2.5.3.1. PRINCIPIOS. Se refieren a los aspectos que se convierten en el basamento para todas las acciones que adelanta la Universidad. Los principios son lo que no se negocia, lo que siempre está presente y frente a lo cual no se transige:. En primer lugar, es una Universidad que pertenece al sector solidario, lo cual significa una propiedad social y un sentido social de sus programas y proyectos dirigidos a una población que, por otros medios, no tiene acceso a la educación superior. Su finalidad es el desarrollo de potencialidades en las personas que se benefician de los servicios y de los sectores sociales que tienen necesidades que deben ser satisfechas a través de éstos. En segundo lugar, es una Universidad que tiene entre sus objetivos propiciar la formación de profesionales con criterios políticos, con la convicción de que la política es la estrategia para canalizar la participación, es el recurso de expresión de necesidades y aspiraciones, un mecanismo para tomar decisiones colectivas, es, en suma, un camino para repensar y reestructurar la sociedad para el bien de todos. En tercer lugar, es una Universidad abierta y flexible, siempre dispuesta a asimilar los cambios y a adaptarse a ellos de manera crítica, reflexiva y analítica. La Universidad Cooperativa de Colombia está lejos de unirse mecánicamente a las modas o a las vías inventadas por fuera e impuestas para que sean adoptadas. En cuarto lugar, es una Universidad que mira hacia el futuro, lo que indica que sus servicios procuran anticiparse a los requerimientos de la sociedad mediante estrategias proyectivas. En quinto lugar, es una Universidad a la vez nacional y regional, lo que la lleva a conciliar diferencias en las concepciones sobre lo que se debe hacer en este país, lo que se debe atender como prioridad y lo que debe ser adoptado como compromiso solidario. La Universidad Cooperativa de Colombia conjuga los 6. UNIVERSIDAD COOPERATIVA DE COLOMBIA SEDE IBAGUE (TOLIMA). página web de la institución. [en línea]. Disponible en internet en: http://www.ucc.edu.co/institucion/Paginas/principios-valores.aspx consulta realizada el 15 de febrero.. 21.

(23) ámbitos local, regional y nacional con las tendencias internacionales, particularmente derivadas de la globalización y los integra de manera creativa. Finalmente, la Universidad cree y practica la Responsabilidad Social Universitaria, asumiendo un compromiso institucional con el cuidado y promoción de ambientes naturales y sociales sanos y justos, con un ejercicio profesional y académico ético y responsable con los otros presentes y futuros y con una convicción de que un mundo mejor e incluyente se construye con la participación de todos. (Universidad Cooperativa de Colombia, s.f.) 2.5.3.2. VALORES. Los principios se van concretando en las acciones a partir de unos valores que son los que los hacen visibles. La Universidad Cooperativa de Colombia, en su propósito de contribuir especialmente con la formación de profesionales con criterios políticos, es decir, ciudadanos que piensen y actúen de manera autónoma sobre los asuntos públicos en procura del bienestar colectivo, se orienta por los siguientes valores: La Solidaridad, eje de los valores institucionales como fundamento de la formación de personas con responsabilidad social a partir del trabajo colectivo y la interdisciplinariedad. La Equidad, manifestada en primera instancia en el ofrecimiento de sus servicios sin distinciones de raza, credo o procedencia social como un aporte a la construcción de la democracia. El Respeto a la Diversidad, basado en la convicción de la diversidad del ser, como elemento potenciador del desarrollo. Valor básico al considerar las diferentes realidades y condiciones individuales de sus miembros y las formas de organización local, regional y nacional que caracterizan sus sedes. Su desarrollo implica, a la vez, la tolerancia y el pluralismo. La Libertad, como valor inherente a la humanidad para buscar la verdad sin restricciones, producir el conocimiento y el progreso de la sociedad. Implica la conciencia del sujeto sobre sus intereses, derechos, deberes y responsabilidades Políticas con un alto sentido de responsabilidad colectiva. (Universidad Cooperativa de Colombia, s.f.) 3.. DESARROLLO DE LA PRÁCTICA PROFESIONAL. 3.1.. DESCRIPCIÓN DE ACTIVIDADES. Las actividades desarrolladas en el IBAL S. A E.S.P-OFICIAL en la Oficina del CUERPO TÉCNICO ACUEDUCTO, encargada de orientar la proyección y el desarrollo del sistema de acueducto de la ciudad de Ibagué, fomentando 22.

(24) estrategias de ejecución y progreso para la entidad, recomendando los planes, programas y proyectos, de acuerdo con las directrices y prioridades que establecen las directivas de la institución, consolidando la cultura del modelo de planeación, gestión, calidad y el mejoramiento continuo. La planta de tratamiento de agua potable IBAL S. A E.S.P-OFICIAL capta el agua del rio combeima y la quebrada cay, esta lámina de agua es transportada por medio de una tubería de 27 pulgadas en cada uno de los causes de agua tomándola de forma lateral en la cuenca del combeima y de forma directa en la quebrada el cay. Se le ha denominado en el YA, es decir son acciones que van encaminadas a ejecutar obras para la liberación de caudal en otros sectores, estabilizando los volúmenes aportados y mejorando las presiones, con lo que se logra optimizar el sistema, pero fundamentalmente se consigue el propósito de obtener un caudal permanente, que permita abastecer parcialmente y en forma temporal áreas de los sectores objeto de este estudio. Estas acciones en el YA, se definen de la siguiente manera: Es la liberación de cobertura de un sector hidráulico hacia otro, en este caso del Distrito 6, dependiente del tanque de Piedra pintada, para que sea asumida por el Distrito 10, abastecido por el tanque de Ambalá, lo que se logra con la ejecución de varias obras, fundamentada en conceptos hidráulicos, que se relacionan a continuación. 3.2.. ANTECEDENTES. En la actualidad el Tanque de Ambalá, con capacidad para 10.000 M3 de almacenamiento tiene como alimentación una línea expresa desde la planta de La Pola, y cuenta como única infraestructura de servicio instalada, una salida que sirve de alimentación para el Tanque de La Alsacia que abastece al denominado Distrito Nº 7 (El Salado) de la actual división de las redes de distribución del Acueducto de Ibagué. Según Estudios Técnicos en el Tanque de Ambalá alimentaría el futuro Distrito Nº 10 producto de la subdivisión del Distrito Nº 6, pero los diseños de las redes del nuevo distrito no se hicieron y además construir la infraestructura de redes matrices para dar el servicio es demasiado oneroso y complicado, de ésta manera el Tanque de Ambalá estaría funcionando como una cámara de quiebre de presión, es decir con su capacidad de almacenamiento totalmente subutilizada.. 23.

(25) 3.3.. PROBLEMÁTICA. El sector correspondiente al actual distrito Nº 6 dependiente del Tanque de Piedra pintada tiene un déficit de almacenamiento de 5000 M3 para absorber el consumo máximo horario del área atendida a partir de éste tanque. Así mismo no existe un balance hidráulico favorable en el Tanque de Piedra pintada por el déficit de almacenamiento mencionado para atender las demandas de los consumos máximos horarios por lo tanto el gradiente de energía disponible no es suficiente para atender en forma satisfactoria todas las zonas del actual distrito Nº 6.. 3.4.. ALTERNATIVA DE SOLUCIÓN. Para poder dar una solución a corto plazo al abastecimiento de la zona mencionada del distrito Nº 6, y de acuerdo con la problemática presentada, se ha considerado como alternativa, el de reducir el área del distrito Nº 6 en 480 hectáreas e incorporarlas al distrito Nº 7 teniendo en cuenta las siguientes consideraciones: 1) El tanque de almacenamiento de Ambalá con capacidad de 10.000 M3 abastece al Tanque de La Alsacia con capacidad de 1000 M3 y por lo tanto al distrito Nº 7, este es suficiente para atender una mayor área con una mayor población. 2) Incorporar 480 hectáreas a la distribución del distrito Nº 7 a partir del Tanque de Ambalá, pertenecientes actualmente al distrito Nº 6. 3) Utilizar las redes matrices existentes del actual distrito Nº 6 en el sector determinado, alimentadas a partir del Tanque de Ambalá, limitando con cortes para evitar los trasvases entre los dos sectores en los límites de los distritos determinados. 4) El área de expansión a considerar del distrito Nº 7 es de 480 hectáreas en las cuales se reduciría el distrito Nº 6 lo que solucionaría la problemática planteada. 5) Para la definición del área a incorporar y de reducción se tendrá en cuenta la conformación topográfica para definir la superficie piezométrica a partir del Tanque de Ambalá con el criterio de atender las siguientes restricciones: a) Mantener presiones dinámicas en un rango entre 15 y 50 metros. b) Conseguir pendientes hidráulicas lo más uniformes posibles.. 24.

(26) c) Obtener sentidos de flujo lógicos en las tuberías matrices evitando recorridos innecesarios. 3.5.. DESCRIPCIÓN DE LOS TRABAJOS. Para la separación de una zona del Distrito 6, que corresponde al corredor desde la calle 95B, en las segunda y tercera etapas de la Ciudadela Simón Bolívar, hasta el canal Ambafer en el límite del barrio Protecho Topacio, desde el cauces Agua Sucia y la quebrada Hato de La Virgen, se hace necesario efectuar trabajos que se agrupan en tres tramos. Cierre de la malla principal, con la colocación de tubería de 8” en PVC, a lo largo de la calle 95B, desde la carrera 5ª hasta empalmar con la tubería de 6”, en proximidad a la carrera segunda, en el barrio Jardín Santander; para unir con el viaducto sobre la quebrada Hato de La Virgen. Cierre de la malla secundaria, con la instalación de tubería de 6” en PVC, en la calle 100, desde la carrera segunda, en el barrio Jardín, hasta el costado opuesto del cauce Hato de La Virgen, en el sector La Esmeralda, que se dejó sin culminar para no mezclar los Distritos 10 y 6. ESPECIFICACIONES TECNICAS7 La imagen de la figura 2 se tomó el día 13 de diciembre del 2016. En la Manzana 27 casa 1 barrio jardín Santander. Zona a intervenir deberá aislarse completamente, por lo que el Contratista construirá un cerramiento provisional de acuerdo con el diseño suministrado por la Interventoría, delimitando las áreas de obra, patios de materiales y áreas de almacenamiento.. 7. Página web [en línea]. Disponible en internet en: https://www.findeter.gov.co/descargar.php?idFile=209855 consulta realizada el 15 de febrero de 2018.. 25.

(27) FIGURA 2. Cerramiento en tela sintética. Fuente. El Autor. 13/12/2016 foto tomada de occidente a oriente. La imagen que se muestran en la figura 3 se tomó el día 24 de enero del 2017 a las 3:29 PM. Carrera 2 sur calle 95B jardín Santander 2 etapa. Se refiere al corte de las superficies de pavimento rígido o flexible, andenes y sardineles, con equipos mecánicos, para delimitar las demoliciones y excavaciones a realizar, para los cual el Contratista utilizará la maquinaria adecuada. Se refiere a la demolición parcial o total del pavimento de concreto, simple o reforzado, ubicado sobre las zonas que serán intervenidas por las obras, mediante la utilización de compresor con martillos neumáticos, equipo liviano de demolición tipo Bobcat o retroexcavadora con equipo de demolición.. 26.

(28) FIGURA 3. Corte en pavimento y concreto. Fuente. El Autor. 24/01/2017 foto tomada de sur a norte. La imagen que se muestra en la figura 4 se tomó el día 27 de diciembre de 2016 a las 10:05 AM. Calle 96 número 2 - 43 barrió el bunde. Se refiere a la extracción, remoción y acarreo de materiales varios hasta los sitios de acopio interno en obra autorizados por la Interventoría, que son necesarios para la ejecución de los trabajos objeto del Contrato y que son realizadas de acuerdo con lo indicado en los planos de forma manual o con medios mecánicos para instalar tuberías, hacer canalizaciones o cimentar estructuras enterradas de acueducto, alcantarillado o similares. El Contratista deberá implementar todas las medidas preventivas necesarias y suficientes que garanticen la seguridad del personal que ejecutará las excavaciones y la estabilidad de los taludes y de las construcciones aledañas; también cumplirá con las acciones que solicite la Interventoría para recuperar en buen estado elementos que se vean afectados por las excavaciones.. 27.

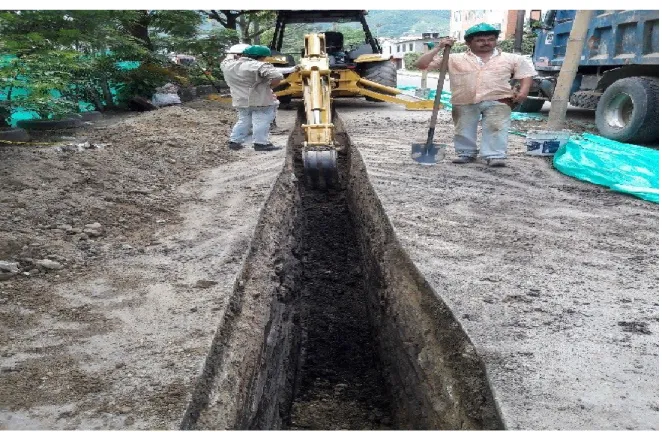

(29) FIGURA 4. Excavaciones. Fuente. El Autor. 27/12/2016 foto tomada de oriente a occidente. La imagen que se muestran en la figura 5 se tomó el día 14 de diciembre del 2016 a las 4:52 PM. Manzana 30 casa 18 calle 100 barrio jardín Santander. Se entiende por material de roca, los materiales rocosos in situ de origen ígneo, sedimentario o metamórfico, o bloques rocosos intercalados de esos materiales, con tamaños o diámetros superiores a 0,50 metros, con dureza y contextura tales que sólo pueda ser aflojado, resquebrajado y removido con el uso de explosivos o sustancias químicas, además de los equipos mecánicos para su movilización o desintegración. Para que un material pueda ser clasificado como roca, deberá cumplir el requisito anterior y la adquisición, transporte, almacenamiento y utilización de explosivos o sustancias químicas que se requieran, serán de entera responsabilidad del Contratista que se tendrá que acogerse a las instrucciones del fabricante y las normas incluidas en las legislaciones colombianas vigentes, las disposiciones de uso de explosivos dictadas por las Fuerzas Armadas de Colombia y con la previa autorización de la Interventoría. 28.

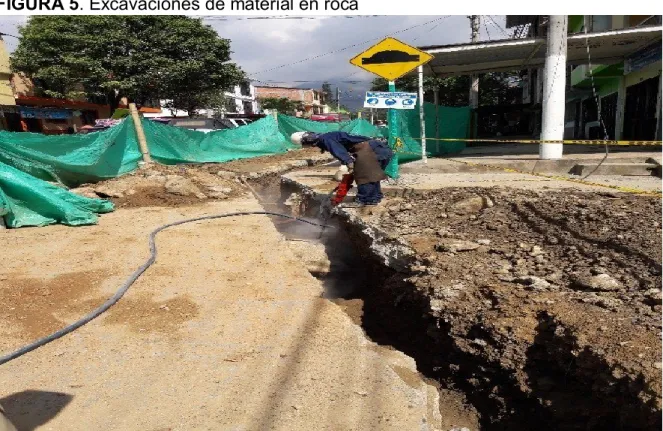

(30) FIGURA 5. Excavaciones de material en roca. Fuente. El Autor. 14/12/2016 foto tomada de oriente a occidente. La imagen que se muestra en la figura 6 se tomó el día 13 de diciembre del 2016 a las 5:00 PM barrio jardín Santander etapa 3. Se entiende por material común, todo material para cuya remoción y extracción sólo sea necesario utilizar herramientas manuales, tales como: arenas, limos, arcillas, capa vegetal, afirmados compactos o cualquiera de sus mezclas formadas por agregación natural y con piedras sueltas de hasta0.15 m de diámetro. También se considerará dentro de esta clasificación cualquier material que no pueda ser clasificado como conglomerado o como roca.. 29.

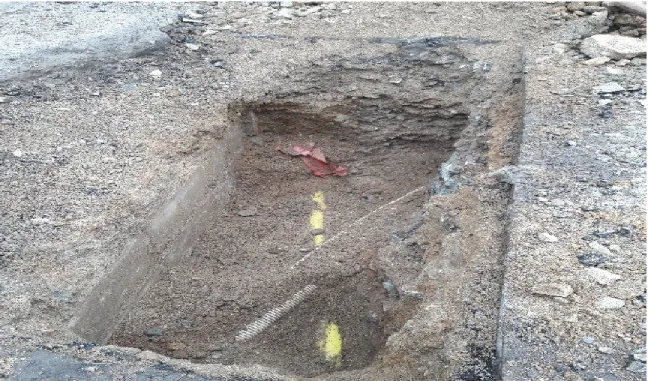

(31) FIGURA 6. Excavación de material común. Fuente. El Autor. La imagen que se muestra en la figura 7 se tomó el día 5 de enero del 2017 a las 10:06 AM. Manzana 38 casa 6 barrio jardín Santander 2 etapa. Se refiere a las operaciones que deberá ejecutar el Contratista para el cargue, transporte, descargue y disposición adecuada en las escombreras autorizadas, de los materiales que son inservibles en obra o sobrantes, producto de excavaciones, demoliciones y derrumbes. Será responsabilidad del Contratista gestionar la consecución y autorización de la escombrera propuesta y generar los mecanismos necesarios para garantizar que dichos materiales únicamente serán depositados en tales sitios autorizados. Como requisito para el pago de la actividad, el Contratista entregará a la Interventoría los recibos de recepción en la escombrera autorizada. El Contratista establecerá para el cargue con equipos del tipo retroexcavadora o cargador, la debida señalización, delimitando completamente los sectores donde operará la maquinaria de tal manera que no se generen riesgos para los peatones y los vehículos que por allí transiten; de igual forma, impartirá las instrucciones que sean pertinentes para que el personal destinado al cargue manual de las volquetas, de haber sido autorizado, trabaje cumpliendo con todas las normas de seguridad.. 30.

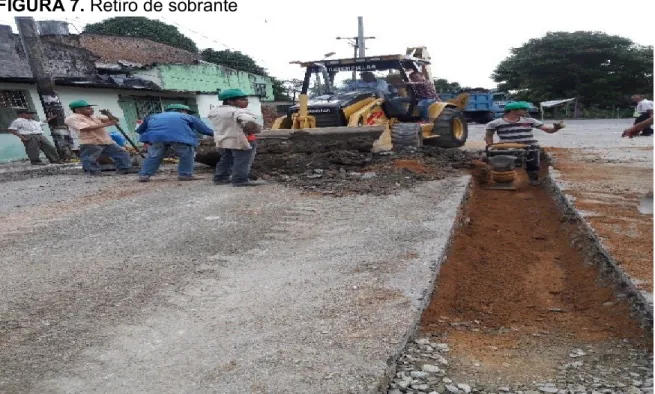

(32) FIGURA 7. Retiro de sobrante. Fuente. El Autor. 05/01/2017 foto tomada de occidente a oriente. Las 2 imágenes que se muestran en la figura 8 se tomaron el día 17 de diciembre del 2016 a las 11:30 AM. Calle 96 número 4 - 44 barrio el bunde. Se instaló tubería en pvc de diámetro de 6 pulg y 8 pulg. Se trata de la construcción de las redes de acueducto, incluyendo accesorios y demás actividades que se requiera ejecutar de acuerdo a lo definido en los planos y esquemas del proyecto, acorde con lo establecido en el Reglamento Técnico del Sector de Agua Potable y Saneamiento Básico, RAS-2000. La instalación de la tubería, se hará desde los sitios de empalme definidos, pero esa actividad tan solo se podrá realizar cuando sea autorizada y programada por la Empresa Ibaguereña de Acueducto y Alcantarillado, IBAL S.A. E.S.P oficial.. 31.

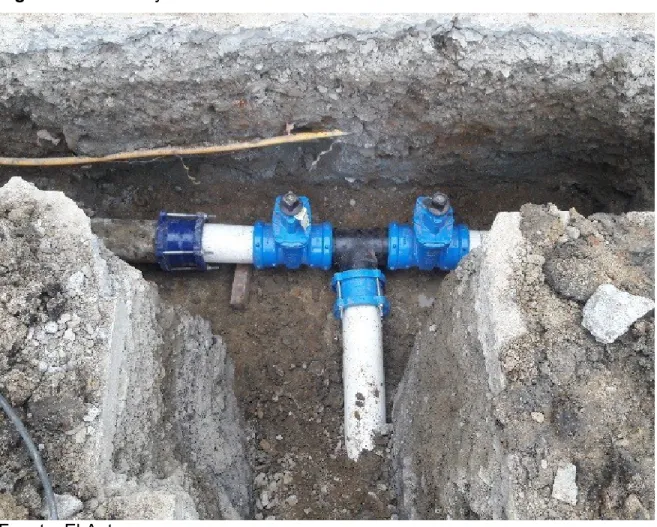

(33) Figura 8. Instalaciones de redes de acueducto. Fuente. El Autor. 17/12/2016 foto tomada de occidente a oriente. La imagen que se muestra en la figura 9 se tomó el día 14 de diciembre del 2016 a las 12:32 pm. Manzana 38 casa 6 barrio simón bolívar 2 etapa. Se refiere al suministro, cargue, transporte, almacenamiento en Obra, instalación, prueba y entrega en perfecto estado de funcionamiento de redes de acueducto construidas en tuberías de poli cloruro de vinilo PVC, nuevas y de primera calidad, debidamente certificadas por el proveedor según las Normas Icontec NTC 369/382/539 y ASTM D-2241 (Tuberías), ASTM F- 1483, NTC 1339 y ASTM D2466 (Accesorios) e Icontec NTC 2295 y 2536 (Empaques de caucho). Para las tuberías de 8”, serán del tipo PVC bi- orientado, comercialmente denominado Biaxial, con presión nominal o de trabajo a 23°C PR 200 PSI y para las tuberías de 6” serán del tipo PVC bi- orientado, con presión nominal o de trabajo a 23°C PR 200 PSI o tipo unión mecánica RDE 21. Tanto las tuberías, como los accesorios vienen con unión mecánica integral de campana y espigo, con empaque de caucho, cumpliendo la norma NTC 2295 y para su ensamble se deben utilizar limpiadores y lubricantes recomendados por el fabricante. De acuerdo con los requerimientos, se usarán adaptadores PVC de campana y espigo o uniones de doble campana, bien sea de reparación o de construcción, del mismo material.. 32.

(34) Los accesorios codos, adaptadores, y uniones de PVC y cumplirán con la norma NTC 1339 o en su defecto la ASTM D2466. Los accesorios que se usen de otro material, cumplirán con las normas que correspondan al mismo y se adaptarán siguiendo las recomendaciones de los fabricantes de la tubería. Los accesorios cruces, reducciones y uniones universales serán de acero, acorde con la norma AWWA C-208 de lámina de acero con soldadura eléctrica en espiral o longitudinal o para tubería sin costura.. Figura 9. Tuberías y accesorios a utilizar. Fuente. El Autor. La imagen que se muestra en la figura 10 se tomó el día 13 de enero del 2017 a las 4:54 PM. Manzana 27 casa 1 esquina barrio jardín Santander. Se refiere al procedimiento normalizado que el Contratista deberá realizar para. 33.

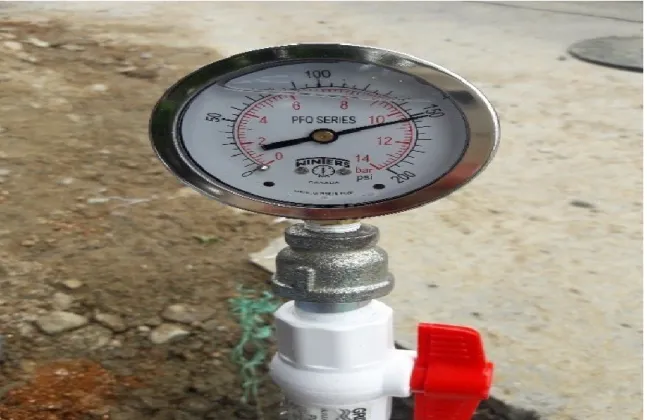

(35) probar y demostrar la estanqueidad de las redes de acueducto construidas, bajo condiciones controladas de longitud, presión y tiempo de duración, una vez instaladas todas las tuberías y los correspondientes accesorios, colocados los anclajes y empotramientos requeridos y realizados los rellenos respectivos, dejando destapadas las uniones, los tapones y los demás accesorios. El Contratista presentará para aprobación de la Interventoría y con una antelación mínima de dos (2) días, el programa que propone para la realización de dicha prueba, el cual deberá contener como mínimo, o con las modificaciones que solicite la Interventoría, la identificación completa del tramo o sector de la red que se propone ensayar, que en general no deberá tener una longitud mayor a 250 ml o la que determinen junto con la Interventoría; la fecha, hora de inicio y duración estimada de la prueba hidrostática; la relación de personal, equipos, instrumentos de medida y herramientas a utilizar. La presión de la prueba en el sector de la red a ensayar, en ningún caso será inferior a 150 PSI o 1.05 Mpa (10.50 Kg/cm2). Figura 10. Prueba hidrostática. Fuente. El Autor La imagen que se muestra en la figura 11 se tomó el día 13 de diciembre del 2016 a las 10:06 AM. En la calle 96 con cra 5 barrio el bunde. Se refiere al suministro, transporte, ubicación, instalación y anclaje de todos los. 34.

(36) materiales y accesorios requeridos para el correcto empalme entre las redes de acueducto construidas por el Contratista con las redes existentes en el sector, según identificación, definición de los puntos de empalme y asesoría técnica del personal calificado que sea asignado por la Empresa Ibaguereña de Acueducto y Alcantarillado, IBAL S.A. ESP. Con una antelación mínima de tres (3) días, en cada caso, el Contratista conjuntamente con las Interventoría, revisarán los materiales y accesorios adquiridos y el Contratista solicitará al IBAL, que se programe la suspensión del servicio y el personal que supervise y asesore la correcta y oportuna ejecución de los empalmes con cada una de las redes existentes. El Contratista será el único responsable de programar, conseguir y mantener disponibles todos los materiales, equipos, herramientas, accesorios y mano de obra calificada, necesarios para la correcta y oportuna ejecución de esta actividad; construir todos los anclajes y/o empotramientos que se definan por parte de la Interventoría y verificar, al final de los trabajos de empalme, que no existan fugas, ni desacoples. Los materiales y accesorios que se requieran para los empalmes con las redes existentes, serán suministrados e instalados por el Contratista. Figura 11. Empalmes con la red existente de acueducto. Fuente. El Autor. 13/12/2016 foto tomada de oriente a occidente. 35.

(37) Las 2 imágenes que se muestran en la figura 12 se tomaron el día 14 de diciembre del 2016 a las 5:42 AM. Calle 96 número 2 – 50 barrio el bunde. Se refiere a la selección, transporte interno, disposición, colocación, conformación y compactación manual y mecánica por capas, de los materiales autorizados por la Interventoría para la realización del relleno de zanjas y de espacios aledaños a las excavaciones para estructuras cuyas fundaciones e instalaciones subterráneas hayan sido previamente revisadas por la Interventoría. Los rellenos, según autorización previa de la Interventoría, se podrán realizar con materiales tales como: material granular común o recebo, recebo para afirmado, arena de peña, grava, suelo - cemento, material granular tipo sub- base o base, material común seleccionado, etc. Una vez se hayan revisado y aprobado todas las instalaciones subterráneas por parte de la Interventoría, se haya preparado la subrasante o fundación de acuerdo con lo definido en los diseños, planos y especificaciones o por la Interventoría y ésta haya impartido la autorización correspondiente, se procederá a la instalación, conformación y compactación mecánica del material de relleno que se haya autorizado. Figura 12. Rellenos compactados. Fuente. El Autor. 13/12/2016 foto tomada de oriente a occidente. 36.

(38) La imagen que se muestra en la figura 13 se tomó el día 12 de diciembre del 2016 a las 4:34 PM. Calle 96 número 4 - 40 barrió el bunde. Se refiere al suministro, transporte, instalación, conformación y compactación mecánica por capas y espesor final variable, de material granular seleccionados tipo sub-base, que cumplan con las siguientes características y especificaciones definidas en la Norma Técnica invías E-123, Artículos 300 y 320 (Sub-bases Granulares) de las Especificaciones Técnicas Generales vigentes para la Construcción de Carreteras, así:  Análisis granulométrico: material bien gradado dentro de los rangos establecidos en esta Norma técnica.  Resistencia al desgaste: menor del 50%. (Máquina de los Ángeles)   . Equivalente arena: mínimo 25 %. CBR de laboratorio: mayor del 40%. Índice de plasticidad: menor o igual a 6. BASE PARA PAVIMENTOS Se refiere al suministro, transporte, instalación, conformación y compactación mecánica por capas y espesor final variable, de material granular seleccionados tipo base, que cumplan con las siguientes características y especificaciones definidas en la Norma Técnica Invías E-123, Artículos 300 y 330 (Bases Granulares) de las Especificaciones Técnicas Generales vigentes para la Construcción de Carreteras, así: • Análisis granulométrico: material bien gradado dentro de los rangos establecidos en esta Norma técnica. • Resistencia al desgaste: menor del 40%. (Máquina de los Ángeles) • Equivalente arena: mínimo 30 %. • CBR de laboratorio: mayor del 80%. • Índice de plasticidad: menor o igual a 3 • Partículas fracturadas mecánicamente: mínimo 50% • Pérdida en ensayo de solidez: máximo 12% (Sna) – máximo 18% (SMg) • Índice de Aplanamiento/Alargamiento: máximo 35 %. Los materiales granulares para sub-bases deberán provenir de plantas de trituración previamente autorizadas por la Interventoría y serán utilizados para las estructuras de soporte de pavimentos de concreto hidráulico o asfáltico, o en los otros sitios que definan los diseños, planos, especificaciones y/o la Interventoría.. 37.

(39) Figura 13. Sub base y base para pavimentos. Fuente. El Autor. 12/12/2016 foto tomada de oriente a occidente. La imagen que se muestra en la figura 14 se tomó el día 27 de enero del 2017 a las 4:27 PM. Manzana 27 casa 1 barrio jardín Santander. Se refiere al suministro, transporte interno, instalación, conformación, vibración, acabado, fraguado, curado y protección de la clase de concreto hidráulico que haya sido especificada para la construcción de elementos estructurales (cimientos, columnas, vigas, losas, pantallas, muros etc.), pavimentos, andenes, sardineles, bermas, cunetas, cámaras y cajas de inspección, empalme y/o caída, sumideros, anclajes, empotramientos, solados, etc. El concreto hidráulico es el material resultante de la adecuada mezcla de cemento Portland, agregados minerales finos y gruesos, agua y aditivos, dosificados en las proporciones o pesos que se especifiquen o requieran para obtener las diferentes clases de concreto que componen un proyecto. 38.

(40) CONCRETO CLASE II: Se refiere a concreto con resistencia mínima a la compresión de 21 Mpa (210 Kg/Cm2) a los 28 días, a ser utilizado para la construcción, reparación y/o reposición de andenes, sardineles, cimientos, columnas, vigas, losas aéreas, cunetas, cámaras y cajas de inspección, anclajes, empotramientos y demás elementos estructurales que definan los diseños, planos, especificaciones o la Interventoría CONCRETO PARA SOLADOS: Se refiere a concreto de baja resistencia y espesor mínimo de 0,05 m, que será producido e instalado en obra, con el propósito de sellar y proteger los suelos de fundación de las diferentes estructuras de un proyecto. Este concreto se producirá y mezclará con una dosificación 1:3:6. FIGURA 14. Concretos. Fuente. El Autor. 27/01/2017 foto tomada de oriente a occidente. 39.

(41) La imagen que se muestra en la figura 15 se tomó el día 16 de enero del 2017 a las 11:02 AM. Calle 95B carrera 4 B sur barrio jardín Santander etapa 2. Se refiere a la reconstrucción de aquellos andenes, que posean al momento de la intervención algún tipo de acabado en cemento pulido, baldosa y/o granito lavado, cuya afectación es imprescindible para el desarrollo de los trabajos, los cuales se restituirán tratando de semejar al máximo la condición original y por lo anterior. Esta especificación no contempla aquellas reparaciones que el Contratista debe realizar por ser afectaciones que por imprevisión o equivocación le son imputables o que ocasionó como consecuencia de la ejecución de otra reparación de un daño. Como se mencionó en los andenes de concreto, la estructura de los mismos, estará construida sobre los rellenos compactados de las zanjas de la tubería, por lo que una vez se perfile la sobrasarte de acuerdo con lo definido en los diseños, planos, especificaciones o por la Interventoría, se proveerá una base compactada de 0,10 metros de espesor, construida en recebo compactado, sobre la que se colocará una capa de 0,08 metros de concreto hidráulico clase II Figura 15. Andenes en concretos. Fuente. El Autor. 16/01/2017 foto tomada de oriente a occidente. 40.

(42) La imagen que se muestra en la figura 16 se tomó el día 14 de diciembre del 2016 a las 5:38 PM. Manzana 30 casa 18, 3 etapa barrio jardín Santander. Se refiere al suministro, transporte, corte, doblamiento, figuración, instalación, espaciamiento y fijación del acero y/o malla electro soldada requerida para el refuerzo de los elementos de concreto que lo requieran en el proyecto, de acuerdo con lo definido en los diseños, planos, especificaciones o por la Interventoría. En todo momento y bajo cualquier circunstancia, se deberá cumplir con todos los requisitos incluidos en las Normas Colombianas de Diseño y Construcción Sismo Resistente NSR-10, con énfasis en el Título C - Concreto Estructural - y en especial los Capítulos C.3 y C.7. Además, el acero de refuerzo y la malla electro soldada deberán cumplir con las normas Icontec NTC 161-248-2289-1925 y 2310. El acero de refuerzo podrá ser cortado, doblado y figurado en obra, sólo en aquellos casos en que la Interventoría así lo autorice, previa verificación de que el Contratista cuenta con todos los equipos, herramientas, personal calificado y supervisión técnica necesarios para ejecutar esta actividad en forma satisfactoria. Figura 16. Aceros de refuerzo. Fuente. El Autor. 14/12/2016 foto tomada de oriente a occidente. 41.

(43) La imagen que se muestra en la figura 17 se tomó el día 2 de enero del 2017 a las 12:19 PM. Calle 96 número 2 – 43 urbanización Antonio maría barrió el bunde. Se refiere a la construcción de una mezcla asfáltica, para reposición parcial de pavimentos, que deberá ser homogénea de agregados pétreos y asfalto sólido de penetración 60-70 u 85-100, preparada en planta y en caliente, extendida sobre una base terminada, y compactada con el equipo mecánico necesario, y de acuerdo con los alineamientos, pendientes y dimensiones indicadas en los diseños, planos, especificaciones o por la Interventoría. La mezcla de concreto asfáltico, será adquirida en una planta de producción reconocida, previamente autorizada y el Contratista entregará la certificación a la Interventoría, que compruebe la idoneidad y calidad del concreto asfáltico a emplear. Para la reconstrucción de los pavimentos en carpeta asfáltica se seguirá el siguiente procedimiento:  HERRAMIENTAS Y EQUIPOS: para la ejecución de los trabajos, el Contratista se compromete a contar con todas las herramientas y equipos necesarios que como mínimo comprenden escobas para barrido manual o barredoras mecánicas, cilindro metálico con o sin vibración, vehículos de transporte de material.   ADECUACIÓN DE LA BASE: la base acabada y aceptada por la Interventoría, deberá ser cuidadosamente barrida y soplada con equipo de tal forma que se elimine todo el polvo e incluso el material granular que quede suelto.  IMPRIMACIÓN: consiste en el suministro, transporte, calentamiento y aplicación uniforme de un producto asfáltico o emulsión asfáltica sobre una superficie granular estabilizada, preparada y aceptada por la Interventoría. Pueden usarse como materiales de imprimación el asfalto líquido MC-70 de curado medio aplicado a temperaturas entre 40ºC y 70 ºC o emulsión asfáltica catiónica de rotura lenta CI-1 con un contenido de asfalto residual de 55 a 65% en la emulsión base, aplicada a una temperatura mínima de 100ºC..  PREPARACIÓN DE LA SUPERFICIE: con la base debidamente imprimada de acuerdo con los procedimientos, dosificaciones y técnicas descritas en el literal anterior, se procederá a aplicar la carpeta asfáltica, para lo cual la superficie imprimada debe estar seca y en buen estado. Las áreas deterioradas o destruidas de la imprimación deben ser previamente reparadas, ya sea con aplicaciones de riego de liga o con imprimaciones completas, según la magnitud del deterioro. Al momento de colocar la carpeta asfáltica, se retirará de la base imprimada, cualquier material extraño.. 42.

(44)  EXTENSIÓN DE LA MEZCLA: la base asfáltica puede extenderse con finisher o con motoniveladora si las condiciones del equipo y la pericia de su operador permiten garantizar un extendido uniforme de la mezcla, acorde con los alineamientos y secciones especificados. En las áreas con obstáculos o donde no sea posible el uso de los equipos descritos antes, o para hacer trabajos de parcheo se podrá extender la mezcla a mano, previa autorización de la Interventoría.  COMPACTACIÓN: la compactación debe hacerse en un rango de temperatura entre los 100°C y los 80°C. Para este proceso se requieren equipos vibratorios pesados, tipo cilindros o vibro compactador y solo en las zonas inaccesibles para el cilindro se realizará la compactación mediante compactadores mecánicos portátiles. Como el asfalto sella con el tránsito de los vehículos se puede dar al servicio en forma inmediata Figura 17. Carpeta asfáltica para reposición parcial de pavimento. Fuente. El Autor. 02/01/2017 foto tomada de oriente a occidente. 43.

(45) La imagen que se muestra en la figura 18 se tomó el día 15 de diciembre del 2016 a las 12:24 PM. Manzana 30 casa 18, 3 etapa barrio jardín Santander. Se refiere a las actividades necesarias para realizar la instalación de la tubería de la red de conducción, sobre los tramos en los cuales la tubería no pueda ser instalada sobre el suelo de fundación, de acuerdo a las características del terreno. En general, la estructura de viaducto está compuesta por los anclajes o apoyos, uno a la entrada y otro a la salida del viaducto, construidos en concreto simple de 21 Mpa (210 Kg/Cm2) y acero, que cumpla en todo la NSR-10, según diseño. Estos servirán para soportar el viaducto en cercha metálica y se pagarán al Contratista en las condiciones expuestas para anclajes y empotramientos y acero de refuerzo, de estas especificaciones, respectivamente. El componente principal del viaducto, es la estructura metálica, tipo cajón, para el soporte de la tubería estará compuesta por perfiles de acero, que cumplan la norma ASTM A-36, conformando una doble cercha en celosía unidos con cordones de soldadura, de acuerdo al diseño. Tanto las líneas principales de los cordones superior e inferior serán dobles, conformando perfiles rectangulares. De acuerdo con el diseño todas las uniones, incluso el ensamble será en soldadura que deberá unir satisfactoriamente en toda la longitud y en todo el espesor de la junta, reduciendo al mínimo las distorsiones y los esfuerzos por la retracción del material. Las caras de fusión y las superficies circundantes deberán estar libres de escorias, aceites o grasas, pinturas, óxidos o cualquier sustancia o elemento que pueda perjudicar la calidad de la soldadura. Como parte de la estructura metálica, se incluyen además la tornillería necesaria para el ensamble de las diferentes secciones de los cinturones de fijación de la tubería y los empaques en elastómeros o poli cloropreno, que sirven para aislar el tubo y controlar las dilataciones, contracciones, vibraciones y desplazamientos.. 44.

(46) Figura 18. Viaducto en estructura metálica. Fuente. El Autor. 15/12/2016 foto tomada de oriente a occidente. 45.

(47) CONCLUSIONES. El cuerpo técnico de acueducto implemento las medidas preventivas necesarias para garantizar la calidad técnica en las obras realizadas para la separación de los distritos 6 y 10 del sistema de acueducto de igual manera se tomaron las medidas de seguridad del personal que ejecuto la obra. Se verifico los procedimientos y requisitos técnicos obligatorios aplicados a la obra de separación de los distritos 6 y 10 del sistema de acueducto realizado por la Empresa Ibaguereña de Acueducto y Alcantarillado IBAL S.A E.S.P oficial y el cumplimiento de los mismos basados mediante leyes, decretos y legislación vigentes para la realización de la misma. El cuerpo técnico de acueducto dio cumplimiento a la norma ASTM, ISO para la realización de las obras de acueducto ejecutadas lo que es un indicador del cumplimiento de los requerimientos sugeridos para este tipo de obras de ingeniería siendo el IBAL S.A E.S.P empresa encargada para la realización de las pertinentes.. 46.

(48) BIBLIOGRAFÍA Alcantarillado, C. d. (2007). Resolución 688 de 2007. Ibagué. (2014). Comisión de Regulación de Agua potable y Saneamiento básico. Económico, M. d. (2000). Reglamento Técnico del Sector Agua Potable y Saneamiento Básico - RAS 2000. Bogotá, D.C. (2013). Empresas Publicas de Medellin. Medellin. Energia, M. d. (2011). Decreto 1575 de 2011. Bogotá, D.C. (2015). entrevista JOHANA ARANDA. Ibagué. (s.f.). IBAL, S.A. ESP Oficial. (s.f.). IBAL. Recuperado el 15 de Julio de 2015, de http://www.ibal.gov.co Luis Alfonso, A. C. (18 de julio de 2015). Control de Caldad del agua. (Y. C. Suarez, Entrevistador) Universidad Cooperativa de Colombia. (s.f.). Universidad Cooperativa de Colombia. Obtenido de http://www.ucc.edu.co/institucion/Paginas/mision-vision.aspx Universidad Cooperativa de Colombia. (s.f.). Universidad Cooperativa de Colombia. Obtenido de http://www.ucc.edu.co/institucion/Paginas/principios-valores.aspx. 47.
