(1)DISEÑO E IMPLEMENTACIÓN DE UN PROTOTIPO PARA EL MONITOREO DE PH, TEMPERATURA Y HUMEDAD RELATIVA DE SOLUCIONES LIQUIDAS EN RECIPIENTE DE PRUEBA. PEDRO LUIS ACOSTA DE LEON. UNIVERSIDAD COOPERATIVA DE COLOMBIA FACULTAD DE INGENIERIAS PROGRAMA DE INGENIERIA ELECTRONICA SANTA MARTA 2018.

(2) DISEÑO E IMPLEMENTACIÓN DE UN PROTOTIPO PARA EL MONITOREO DE PH, TEMPERATURA Y HUMEDAD RELATIVA DE SOLUCIONES LIQUIDAS EN RECIPIENTE DE PRUEBA. PEDRO LUIS ACOSTA DE LEON. Trabajo presentado como modalidad de Grado para optar el título de Ingeniero Electrónico. CARLOS ALBERTO ROBLES ALGARIN Asesor. UNIVERSIDAD COOPERATIVA DE COLOMBIA FACULTAD DE INGENIERÍAS PROGRAMA DE INGENIERÍA ELECTRÓNICA ANTA MARTA 2018.

(3) Nota de aceptación. _____________________________________ _____________________________________. _____________________________________ Asesor _____________________________________ Evaluador _____________________________________ Evaluador.

(4) DEDICATORIA. Dedico este proyecto primeramente a Dios y a mi familia por apoyarme para seguir siempre adelante. A mis amigos que estuvieron siempre en mi preparación como profesional, a todos aquellos docentes que se encargaron de guiarme y enseñarme todos sus conocimientos. También a mi asesor el ingeniero Carlos Alberto Robles Algarín por su colaboración y asesoría para sacar este proyecto adelante..

(5) AGRADECIMIENTOS Realizar un proyecto de investigación como este no es nada fácil ya que requiere de mucho esfuerzo, dedicación y tiempo para lograr los resultados esperados sobre el tema que se está tratando, y de esta manera realizar un escrito que más adelante no solo funcione como modalidad de grado para mí, sino que también motive a más estudiantes a realizar proyectos que satisfagan de mejor manera la necesidad por la cual se hizo esta investigación. Agradezco principalmente a mis padres que sin la ayuda de ellos este sueño no se hubiera hecho realidad, el de ser un profesional en ingeniería electrónica. A mis compañeros y profesores que estuvieron en todo mi proceso de formación y a La Universidad Cooperativa De Colombia por brindarme su disponibilidad en el programa y atención..

(6) CONTENIDO. RESUMEN ..................................................................................................................................... 9 ABSTRAC .................................................................................................................................... 10 0.. INTRODUCCION ................................................................................................................. 11. 1.. DEFINICIÓN DEL TEMA O SITUACION A TRATAR .................................................... 12. 2.. JUSTIFICACION .................................................................................................................. 13. 3.. OBJETIVOS .......................................................................................................................... 14. 4.. 5.. 3.1.. OBJETIVO GENERAL ................................................................................................. 14. 3.2.. OBJETIVOS ESPECIFICOS ......................................................................................... 14. METODOLOGIA .................................................................................................................. 15 4.1.. TIPO DE INVESTIGACIÓN ........................................................................................ 15. 4.2.. DISEÑO DE LA INVESTIGACION ............................................................................ 15. RESULTADOS DE LA REVISIÓN REALIZADA ............................................................. 17 5.1.. VARIABLES QUE SE MIDIERON.............................................................................. 17. 5.2.. DISEÑO DEL PROTOTIPO ......................................................................................... 17. 5.2.1. 5.3.. BLOQUE DE TOMA DE DATOS ................................................................................ 18. 5.3.1. 5.4.. DIAGRAMA DE BLOQUES Y FUNCIONAMIENTO DEL SISTEMA ............. 17. ELECCIÓN DE LOS SENSORES ......................................................................... 18. BLOQUE DE PROCESAMIENTO DE DATOS .......................................................... 19. 5.4.1.. ELECCIÓN DEL MICROCONTROLADOR ........................................................ 20. 5.4.2. FIGURA NO. 1 DIAGRAMA DE FLUJO PROGRAMA ARRUINO (BLOQUE TOMA DE DATOS) ............................................................................................................. 21 5.5.. BLOQUE DE COMUNICACIÓN ................................................................................. 22. 5.5.1. 5.6.. XBEE S1 ................................................................................................................. 22. BLOQUE MUESTREO Y ALMACENAMIENTO ...................................................... 24. BHW ...................................................................................................................................... 24 SERIAL PORT ...................................................................................................................... 24 TIMER ................................................................................................................................... 25 5.6.1.. FIGURA NO. 2 DIAGRAMA DE FLUJO CLASES (HILO BHW) ..................... 26.

(7) ............................................................................................................................................... 26 5.6.2.. FIGURA NO. 3 DIAGRAMA DE FLUJO EVENTO CONECTAR ..................... 27. 5.6.3.. FIGURA NO. 4 DIAGRAMA DE FLUJO CLASE PRINCIPAL ......................... 27. 5.6.4.. FIGURA NO. 5 DIAGRAMA DE FLUJO FORM LOAD .................................... 28. 5.7.. DISEÑO DE LA MAQUETA........................................................................................ 29. 5.8.. ANEXO PROTOTIPO REAL ....................................................................................... 31. 5.9.. EVIDENCIA PRUEBA DE FUNCIONAMIENTO DEL PROTOTIPO ...................... 34. 5.9.1. TABLA NO. 5 HISTORIAL GUARDADO POR EL SISTEMA EL DÍA 7 DE NOVIEMBRE DEL 2018 CON AGUA Y CON UN TIEMPO DE TOMA DE MUESTRA DE 15 MINUTOS .................................................................................................................. 34 5.9.2. FIGURA NO. 6 GRAFICO COMPORTAMIENTO DEL LÍQUIDO DE LA TABLA NO. 5 ....................................................................................................................... 36 5.9.3.. ANÁLISIS COMPORTAMIENTO DEL SISTEMA EL DÍA 7/11/2018. ............ 36. 5.9.4. TABLA NO. 6 HISTORIAL GUARDADO POR EL SISTEMA EL DÍA 8 DE NOVIEMBRE DEL 2018 CON AGUA Y CON UN TIEMPO DE TOMA DE MUESTRA DE 15 MINUTOS. ................................................................................................................. 37 5.9.5. FIGURA NO. 7 GRAFICO COMPORTAMIENTO DEL LÍQUIDO DE LA TABLA NO. 6 ....................................................................................................................... 38 5.9.6.. ANÁLISIS COMPORTAMIENTO DEL SISTEMA EL DÍA 8/11/18 ................. 39. 5.9.7. TABLA NO. 7 HISTORIAL GUARDADO POR EL SISTEMA EL DÍA 10 DE NOVIEMBRE DEL 2018 CON CAMBIO DE SOLUCIÓN DE AGUA A AGUA LIMÓN, CON UN TIEMPO DE TOMA DE MUESTRA DE 15 MINUTOS. ................................... 39 5.9.8. FIGURA NO. 8 GRAFICO COMPORTAMIENTO DEL LÍQUIDO DE LA TABLA NO. 7 ....................................................................................................................... 40 5.9.9.. ANÁLISIS COMPORTAMIENTO DEL SISTEMA EL DÍA 10/11/2018. .......... 40. 5.9.10. TABLA NO. 8 HISTORIAL GUARDADO POR EL SISTEMA EL DÍA 11 DE NOVIEMBRE DEL 2018 CON AGUA LIMÓN, CON UN TIEMPO DE TOMA DE MUESTRA DE 15 MINUTOS.............................................................................................. 41 5.9.11. FIGURA NO. 9 GRAFICO COMPORTAMIENTO DEL LÍQUIDO DE LA TABLA NO. 8 ....................................................................................................................... 42 5.9.12. ANÁLISIS COMPORTAMIENTO DEL SISTEMA EL DÍA 11/11/2018. .......... 43 5.9.13. TABLA NO. 9 HISTORIAL GUARDADO POR EL SISTEMA EL DÍA 13 DE NOVIEMBRE DEL 2018 CON CAMBIO DE SOLUCIÓN DE AGUA DE LIMÓN A AGUA DE JABÓN, CON UN TIEMPO DE TOMA DE MUESTRA DE 15 MINUTOS. . 43.

(8) 5.9.14. FIGURA NO. 10 GRAFICO COMPORTAMIENTO DEL LÍQUIDO DE LA TABLA NO. 9 ....................................................................................................................... 46 5.9.15. ANÁLISIS COMPORTAMIENTO DEL SISTEMA EL DÍA 13/11/2018. .......... 46 6.. CONCLUSIONES ................................................................................................................. 47. 7.. RECOMENDACIONES ....................................................................................................... 48. 8.. BIBLIOGRAFÍA ................................................................................................................... 49.

(9) RESUMEN. La ciudad de santa marta los últimos años ha sufrido un fenómeno de escases de agua potable y es debido a que la mayor parte de la ciudad no cuenta con un acueducto que satisfaga las necesidades de los ciudadanos. Se ha venido desarrollando años atrás la práctica de explotación de acuíferos para el consumo de agua en los hogares samarios, lo cual lo hacen sin tener repercusión del estado químico del líquido que sacan de estos pozos. Los estudiantes de ingeniería ambiental de la universidad CUN de santa marta iniciaron una investigación para el estudio del estado químico del líquido que explotan de los acuíferos en santa marta los cuales realizaron visitando los pozos y con dispositivos análogos tomaban las medidas de PH, y otras variables importantes para saber si el agua se puede consumir por el ser humano. Para esto se diseñó este proyecto el cual es un prototipo para la medición de PH, Temperatura y Humedad Relativa en un estante de prueba que incite a las demás personas en el campo de la investigación a elaborar un proyecto a gran escala para solucionar la problemática en santa marta.. Palabras claves: acuífero, humedad relativa, medición, monitorear, PH y temperatura.. 9.

(10) ABSTRAC. The city of santa marta in recent years has suffered a scarcity of drinking water and is due to the fact that most of the city does not have an aqueduct that meets the needs of citizens. The practice of exploiting aquifers for consumption in samarian homes has been practiced for years, which they do without having repercussions on the chemical status of the liquid they draw from these wells. Students of environmental engineering of the university Cun of santa marta initiated an investigation for the study of the chemical state of the liquid that they exploit of the aquifers in santa marta which they realized visiting the grounds and with analogous devices they took the measures of PH, and other variables important to know if water can be consumed by humans. For this, this project was designed which is a prototype for the measurement of PH, Temperature and Relative Humidity in a shelf that proves that it incites other people in the field of research to develop a large-scale project to solve the problem. in Santa Marta.. Keywords: aquifer, relative humidity, measurement, monitor, pH and temperature.. 10.

(11) 0. INTRODUCCION. El abastecimiento de agua potable en la ciudad de Santa Marta se realiza casi en su totalidad a través de pozos que se surten del acuífero de la ciudad. En estos últimos años y debido a las sequias que se han presentado de manera masiva por el cambio climático, se ha identificado que no se observa una alternativa de abastecimiento de agua potable para una ciudad en continuo crecimiento. El acuífero en la ciudad se encuentra en constante explotación para suplir la demanda creciente del recurso, pero sobre este no se tiene información al detalle y de forma inmediata para la toma de decisiones sobre todo la calidad (hidro geoquímica) de agua que se está explotando y la población. El alcance de este proyecto es diseñar e implementar el prototipo de un sistema automatizado para el monitoreo de las variables PH, temperatura y humedad relativa en un recipiente diseñado para las pruebas del sistema y monitorear estas variables en tiempo real por medio de una aplicación creada en Visual Estudio y, así mismo almacenarlas en una base de datos creando un historial de estas y con la opción de crear un archivo .xlsx para el análisis de estas. El objetivo de este proyecto es dar una visión más general sobre la solución a la problemática planteada, para luego pasar a un diseño más robusto que permita el monitoreo de las aguas subterráneas en la ciudad de santa marta. El resultado de esta investigación traerá información para el desarrollo de proyectos a gran escala que permita el buen manejo y tratamiento de estas aguas para el consumo de las personas en la ciudad de santa marta.. 11.

(12) 1. DEFINICIÓN DEL TEMA O SITUACION A TRATAR. Esta investigación se basa en la problemática por la cual pasa la ciudad de santa marta en la escasez de agua potable y a la mala práctica de explotación de los acuíferos, de igual manera esta investigación no resolverá esta problemática, pero si daremos a conocer cómo podemos llegar a resolverla. Por medio de un sistema capaz de monitorear variables las cuales nos dan información del estado químico del agua explotada de los pozos antes de consumirla y poder brindarle un tratamiento. Los entes gubernamentales de la ciudad no han podido resolver esta problemática de manera eficaz que sería por medio de la construcción de acueductos y redes de distribución a los hogares de la ciudad, todo esto debido a las malas administraciones.. Consumir el agua en el estado químico (no acta para el consumo) trae consecuencias en la salud. Ya la mayor parte de la ciudadanía sabe del mal estado químico de esta agua y no la consumen y solo la usan para lavar. El agua con la que cocinan y beben la compran en establecimientos. Que fueron diseñados para esto o en tiendas.. 12.

(13) 2. JUSTIFICACION. La ciudad de Santa Marta posee actualmente 530000 habitantes residentes y una población flotante de más de 200000 en temporada turística alta. La empresa de servicios públicos posee en su registro 980000 suscriptores que para los cuales se necesitan producir aproximadamente 2430L/seg de agua para un abastecimiento de 24 horas los 7 días de la semana. Los acueductos existentes en la ciudad que trabajan con las fuentes del rio Gaira zona sur, rio piedra y rio manzanares posibilitan un caudal de 1200L/seg, los cuales no abastecen el total de la demanda de la ciudad, lo que ha conllevado a la explotación del acuífero pero sin ninguna información acerca del estado hidrogeoquimico del agua almacenada en estos pozos. Se han venido realizando una serie de investigaciones donde las mediciones y tomas de muestras de estas propiedades del agua almacenada en el acuífero se toman manualmente por lo que no se cuenta con un sistema de supervisión permanente ni un historial del comportamiento de esta para las redes de distribución. Habiendo identificado esta problemática se propone el diseño e implementación de un prototipo para el monitoreo de PH, temperatura y humedad relativa de soluciones liquidas en recipiente de prueba, que nos dé una visión más general para el desarrollo de sistemas para el monitoreo de acuíferos en santa marta.. 13.

(14) 3. OBJETIVOS. 3.1.OBJETIVO GENERAL Diseñar e implementar un prototipo capaz de medir PH, temperatura y humedad relativa de soluciones liquidas en recipiente de prueba para el tratamiento de aguas subterráneas en santa marta.. 3.2.OBJETIVOS ESPECIFICOS •. Demostrar por medio del prototipo como se puede realizar un proyecto a gran escala para el monitoreo de aguas subterráneas en santa marta.. •. Realizar las mediciones de las variables físicas PH, temperatura y humedad relativa en tiempo real para obtener información de los posibles consumidores.. •. Establecer una comunicación inalámbrica para la trasmisión de datos a un servidor (pc) capaz de almacenar datos históricos.. •. Crear una base de datos que guarde información cada un tiempo determinado para tener información del comportamiento del líquido.. 14.

(15) 4. METODOLOGIA. 4.1.TIPO DE INVESTIGACIÓN Según (Baena 1982) la investigación documental es una técnica que consiste en la selección y recopilación de información por medio de la lectura y crítica de documentos y materiales bibliográficos, de bibliotecas, hemerotecas, centros de documentación e información, Por otro lado, para (Palella y Martins 2010), el diseño bibliográfico, se fundamenta en la revisión sistemática, rigurosa y profunda del material documental de cualquier clase. Se procura el análisis de los fenómenos o el establecimiento de la relación entre dos o más variables. Cuando opta por este tipo de estudio, el investigador utiliza documentos, los recolecta, selecciona, analiza y presenta resultados coherentes Para este trabajo se optó por una metodología de estudio documental, por medio de investigaciones de referencias bibliográficas, libros y documentos, teniendo como objetivo recaudar información de diferentes fuentes relacionadas con la problemática que vive la ciudad de santa marta con respecto al agua potable y la mala práctica de explotación de acuíferos. También de los diferentes dispositivos que se usaron en el diseño e implementación del prototipo.. 4.2.DISEÑO DE LA INVESTIGACION “Los diseños de investigación transaccional o transversal recolectan datos en un solo momento, en un tiempo único. Su propósito es descubrir variables y analizar su incidencia e interrelación en un momento dado” (Hernández, Fernández y Baptista 2010). Estos a su vez se clasifican en: exploratorios, descriptivos y correccionales o causales. 15.

(16) Según los autores (Palella y Martins, 2010), el diseño no experimental es el que se realiza sin manipular en forma deliberada ninguna variable. El investigador no sustituye intencionalmente las variables independientes. Se observan los hechos tal y como se presentan en su contexto real y en un tiempo determinado o no, para luego analizarlos. Por lo tanto, en este diseño no se construye una situación especifica si no que se observa las que existen. “La investigación no experimental o expos-facto es cualquier investigación en la que resulta imposible manipular variables o asignar aleatoriamente a los sujetos o a las condiciones” (Kerlinger 1979). Basándose en lo anteriormente plasmado, se mantendrá una investigación de tipo de experimental debido a que se estudiaran los factores que influyen en el comportamiento del consumidor en el sector turístico de Santa Marta en su ambiente de trabajo natural sin interrumpir o alterar ninguna de sus variables. De este mismo modo se pretende realizar una investigación transaccional o transversal ya que los datos necesarios para esta investigación serán tomados en tiempo único sin ningún tipo de manipulación. Basándose en lo anteriormente plasmado, se optó una investigación de tipo de experimental ya que se diseñó y se implementó un prototipo para dar una mejor visión de cómo suplir la necesidad que afronta la ciudad y hacer una buena práctica con la explotación de dichos acuíferos. También porque se realizaron pruebas las cuales nos dieron la información de las variables que quisimos tomar del líquido y se deje funcionando el sistema durante varios días registrando e comportamiento del líquido en una base de datos para después analizarlas.. 16.

(17) 5. RESULTADOS DE LA REVISIÓN REALIZADA. 5.1.VARIABLES QUE SE MIDIERON. La variable más importarte que se debe medir en un líquido para saber si se puede consumir o no es el PH el cual significa potencial de hidrogeno e indica el nivel de acides o alcalinidad de los líquidos y se mide de 0 a 14, siendo 14 el más alcalino y 0 e mas acido. La temperatura y la humedad relativa son variables que pueden llegar a influir en el estado del líquido pero que no son determinantes para saber si un líquido se puede consumir o no sin embargo le agregamos estas dos variables más al prototipo.. 5.2. DISEÑO DEL PROTOTIPO. 5.2.1. DIAGRAMA DE BLOQUES Y FUNCIONAMIENTO DEL SISTEMA Este prototipo se basa principalmente en un sistema de adquisición de datos para el monitoreo de las aguas subterráneas en los acuíferos de Santa Marta. Está diseñado a base de sensores de PH, Temperatura y Humedad Relativa, los cuales son los encargados de convertir la señal física en señales eléctricas y trasmitir estas señales al bloque de procesamiento de sales, el cual está programado para convertir estas señales análogas en digitales y enviarlas por medio de puerto serial al bloque de comunicación, el cual recibe esta información y la envía por medio de un trasmisor de frecuencia libre, de baja potencia, a un receptor que trabaja en las mismas condiciones y luego por medio de una aplicación creada en Visual Estudio visualizar en tiempo real esta. 17.

(18) información y almacenarla en una base de datos creando un historial del comportamiento de las variables. Como lo muestra la imagen No. 1.. Imagen No. 1 diagrama de bloques del sistema. 5.3. BLOQUE DE TOMA DE DATOS El bloque de toma de datos es el bloque principal como lo muestra el diagrama. Este es el que está en contacto con el líquido dentro del acuífero tomando las magnitudes físicas y luego escalarlas en el bloque de procesamiento de datos. 5.3.1. ELECCIÓN DE LOS SENSORES Cómo se mencionó anteriormente las variables a medir son el PH, Temperatura y Humedad Relativa, los cuales integran el bloque de toma de datos. Las medidas que se toman se hacen a través de los siguientes sensores: E11-03B (sensor de PH analógico para Arduino) que es un sensor de bajo costo y está en la capacidad de medir todo el rango de PH que necesitamos para el estudio 18.

(19) del líquido y el sensor de temperatura y humedad relativa DHT11 que también es un sensor de bajo costo el cual lo podemos encontrar fácilmente en el mercado y está diseñado para medir las dos variables Temperatura y Humedad Relativa.. Imagen No. 2 esquema de conexiones bloque de toma de datos. 5.4. BLOQUE DE PROCESAMIENTO DE DATOS El bloque de procesamiento de datos está conformado por un microcontrolador Arduino y una fuente variable de voltaje DC la cual se encarga de alimentar los diferentes dispositivos conectados a este. Este bloque es el encargado de hacer la transducción de las magnitudes tomadas por los sensores y procesar los datos para luego ser enviados al bloque de comunicación el cual se encarga de. 19.

(20) establecer una comunicación inalámbrica por medio de trasmisores RF de frecuencia libre y guardarla en una base de datos MSQL. 5.4.1. ELECCIÓN DEL MICROCONTROLADOR El microcontrolador elegido para el sistema es el Arduino uno ya que es de bajo costo en el mercado y los sensores escogidos tienen un gran porcentaje de compatibilidad con esta placa, y que es un hardware de código abierto.. Imagen No. 3 esquema flujo de datos hasta bloque de procesamiento de datos. 20.

(21) 5.4.2. FIGURA NO. 1 DIAGRAMA DE FLUJO PROGRAMA ARRUINO (BLOQUE TOMA DE DATOS) INICIO. INCLUIR LIBRERIAS #include <DHT.h> #include <DHT_U.h>. DECLARACION DE VARIALBLES Y PINES int pHmetro=A0; float h; float t; int lectura=0;. SE INICIALIZA PUERTO SERIAL Y SENSOR DTH Serial.begin(9600); dht.begin();. LEER VARIABLES: lectura=0; lectura=analogRead(pHmetro); h = dht.readHumidity(); t = dht.readTemperature();. ENVIAR DATOS POR PUERTO SERIAL lectura=0; lectura=analogRead(pHmetro); h = dht.readHumidity(); t = dht.readTemperature(); Serial.print("S="); Serial.print(lectura); Serial.print(","); Serial.print(t); Serial.print(","); Serial.print(h); Serial.println("E"); delay(500);. FIN. 21.

(22) 5.5. BLOQUE DE COMUNICACIÓN Para el sistema de trasmisión se implantaron tarjetas de comunicación XBEE para el trasmisor y el receptor, y un convertidor de formato de transmisión SERIAL-USB para recuperar los datos y procesarlos en una computadora en la cual está la aplicación desarrollada en Visual Estudio para regístrala en la base datos y visualizarlas en tiempo real.. 5.5.1. XBEE S1 El xbee s1 son los xbee más simples de utilizar ya que su configuración para la configuración punto a punto es muy fácil solo es necesario el declarar uno como emisor y el segundo como receptor.. Imagen No. 4 Pareja de XBEE serie 1. 22.

(23) Diagrama de bloques sistema de transmisión. Imagen No. 5 esquema de conexiones hasta la etapa de trasmisión. 23.

(24) Imagen No. 6 esquema conexión convertidor TTL-USB y xbee recepto. 5.6. BLOQUE MUESTREO Y ALMACENAMIENTO En el bloque de muestreo y almacenamiento se desarrolló una aplicación de adquisición de datos en visual basic capaz de hacer un muestreo de las variables medidas (PH, TEMPERATURA Y HUMEDAD RELATIVA) en tiempo real y crear un base de datos en la cual se almacenar un historial del comportamiento del líquido dentro del acuífero. La aplicación consta de 4 clases y 2 estructuras 1. 2. 3. 4.. CLASE PRINCIPAL MAIN BHW SERIAL PORT TIMER. BHW: Genera un subproceso en el caso de este programa lee el puerto serial afuera de la programación principal SERIAL PORT: Es el proceso que se encarga de entregar lo que se encuentra en el puerto serial en el instante. 24.

(25) TIMER: Proceso que se ejecuta cada determinado tiempo 1.. ESTRUTURAS. 2.. MUESTRA. 3.. FECHA. Estas dos Estructuras Son La Representación En Visual Basic De Las Base De Dato.. 25.

(26) 5.6.1. FIGURA NO. 2 DIAGRAMA DE FLUJO CLASES (HILO BHW) INICIO INICIA EL PUERTO. HASTA. ¿SI LEE PUERTO ES IGUAL A S?. NO. SI DESDE 0 HASTA 2 INCREMENTA EN 1. HASTA. LEE EL PUERTO Y ACUMULA LAS LETRAS. MIESTRAS NO SEA ´´E´´ Y ´´,´´. MIENTRAS EL PUERTO ESTE ABIERTO. FIN. 26.

(27) 5.6.2. FIGURA NO. 3 DIAGRAMA DE FLUJO EVENTO CONECTAR. INICIO. NOESTA SI HILO OCUPADO. ACABAR EL HILO Y DESOCNECTAR PUERTO. INICIA EL HILO. FIN. 5.6.3. FIGURA NO. 4 DIAGRAMA DE FLUJO CLASE PRINCIPAL INICIO. FORM LOAD (CARGA DEL PROGRAMA). GESTION DE EVENTOS. 27.

(28) 5.6.4. FIGURA NO. 5 DIAGRAMA DE FLUJO FORM LOAD INICIO. LEE LOS DIAS EN LA BASE DE DATOS. NO ¿SI DIA NO EXISTE?. SI INSERTELO EN LA B.D. FIN. Imagen No. 7 diseño interfaz gráfica aplicación sistema adquisición de dato. 28.

(29) 5.7. DISEÑO DE LA MAQUETA. En esta parte del proyecto se diseñó una maqueta para el montaje y complemento del prototipo. Se fabricó un cubo en material acrílico calibre numero 10 transparente de dimensiones 30x30x30 tomando 5 centímetros de dos laterales para crear un compartimiento el cual nos separe la tierra del agua para un mejor realismo de este.. Imagen No. 8 diseño de cubo para maqueta. 29.

(30) Imagen No. 9 diseño de cubo para maqueta. Imagen No. 10 diseño de cubo para maqueta. 30.

(31) Imagen No. 11 ubicación de los sensores. 5.8.ANEXO PROTOTIPO REAL En esta etapa mostramos el diseño real del estanque en el cual se realizaron las pruebas y como se instalaron los diferentes dispositivos (microcontrolador sensores) y como se instalaron con una serie de accesorios para su fijación. También se anexa imágenes del prototipo funcionado junto a la aplicación creada y en visual estudio y tomando datos.. 31.

(32) Imagen No. 12 cubo para maqueta. Imagen No. 13 cubo para maqueta. 32.

(33) Imagen No. 14 ubicación de los sensores en maqueta real construida. Imagen No. 15 ubicación de los dispositivos en maqueta real construida. 33.

(34) 5.9. EVIDENCIA PRUEBA DE FUNCIONAMIENTO DEL PROTOTIPO 5.9.1. TABLA NO. 5 HISTORIAL GUARDADO POR EL SISTEMA EL DÍA 7 DE NOVIEMBRE DEL 2018 CON AGUA Y CON UN TIEMPO DE TOMA DE MUESTRA DE 15 MINUTOS H:M:S Humedad 0:00:51 90 0:15:51 91 0:30:51 90 0:45:51 91 1:00:51 90 1:15:51 91 1:30:52 91 1:45:51 91 2:00:51 91 2:15:51 91 2:30:51 91 2:45:51 91 3:00:51 91 3:15:51 91 6:13:19 91 6:13:20 91 6:13:21 91 6:13:22 91 6:13:23 91 6:13:24 91 6:13:25 91 6:13:26 91 6:13:27 91 6:13:28 91 6:13:34 91 6:13:34 91 6:13:35 91 6:13:36 91 6:13:37 91 6:13:38 91 6:13:39 91 6:13:40 91 6:13:41 91 6:13:42 91. Temp 31 30 31 30 31 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30. PH 6,19 6,2 6,29 6,34 6,31 6,39 6,34 6,43 6,36 6,41 6,46 6,48 6,46 6,48 6,65 6,68 6,65 6,65 6,68 6,65 6,68 6,67 6,7 6,68 6,68 6,7 6,68 6,68 6,7 6,7 6,67 6,7 6,65 6,65. 6:13:43 6:13:44 6:13:45 6:13:46 6:13:47 6:13:48 6:13:49 6:13:50 6:13:51 6:13:52 6:13:53 6:13:54 6:13:55 6:13:56 6:13:57 6:13:58 6:13:59 6:14:00 6:14:01 6:14:02 6:14:03 6:14:04 6:14:05 6:14:06 6:14:07 6:14:08 6:14:09 6:14:10 6:14:11 6:14:12 6:14:13 6:14:14 6:14:15 6:14:16 6:14:17. 91 91 91 91 91 91 91 91 91 91 91 91 91 91 91 91 91 91 91 91 91 91 91 91 91 91 91 91 91 91 91 91 91 91 91. 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30. 6,68 6,67 6,7 6,68 6,68 6,7 6,68 6,65 6,65 6,68 6,68 6,67 6,7 6,68 6,68 6,68 6,65 6,65 6,68 6,65 6,65 6,68 6,67 6,7 6,7 6,68 6,7 6,7 6,68 6,7 6,67 6,68 6,65 6,67 6,67 34.

(35) 6:14:18 6:14:19 6:14:20 6:29:21 6:44:21 6:59:21 7:14:21 7:29:21 7:44:21 7:59:21 8:14:21 8:29:21 8:44:21 8:59:21 9:14:21 9:29:21 9:44:21 9:59:21 10:14:21 10:29:21 10:44:21 10:59:21 11:14:21 11:29:21 11:44:21 11:59:22 12:14:21 12:29:22 12:44:21 12:59:21 13:14:21 13:29:21 13:44:21 13:59:21 14:14:21 14:29:21 14:44:21. 91 91 91 91 91 91 91 91 91 91 91 91 91 91 91 91 91 91 91 91 91 91 90 90 89 89 89 89 89 89 88 88 88 88 87 87 87. 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 31 31 31 31 31 31 32 32 32 32 32 32 33 33 33. 6,65 6,67 6,65 6,7 6,7 6,77 6,77 6,7 6,72 6,7 6,75 6,72 6,75 6,73 6,77 6,73 6,78 6,8 6,78 6,78 6,8 6,85 6,89 6,9 6,92 6,96 6,96 6,96 6,92 6,96 6,92 6,97 6,94 6,97 6,96 6,99 6,99. 14:59:21 15:14:21 15:29:21 15:44:21 15:59:21 16:14:21 16:29:21 16:44:22 16:59:21 17:14:21 17:29:22 17:44:21 17:59:21 18:14:22 18:29:21 18:44:21 18:59:21 19:14:21 19:29:21 19:44:21 19:59:21 20:14:21 20:29:21 20:44:21 20:59:22 21:14:22 21:29:22 21:44:21 21:59:21 22:14:21 22:29:21 22:44:22 22:59:22 23:14:21 23:29:21 23:44:21 23:59:21. 79 78 78 77 78 78 78 79 82 82 88 89 89 89 89 89 88 88 88 88 88 80 88 88 88 88 88 88 88 88 86 86 88 88 88 88 88. 33 33 33 33 33 33 33 33 33 33 33 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32. 7,01 6,99 7,02 6,99 7,04 7,02 7,04 7,02 7,06 7,04 7,08 7,08 7,04 7,09 7,09 7,08 7,08 7,06 7,16 7,13 7,09 7,11 7,13 7,09 7,09 7,09 7,08 7,04 7,13 7,09 7,09 7,11 7,09 7,06 7,09 7,06 7,04. 35.

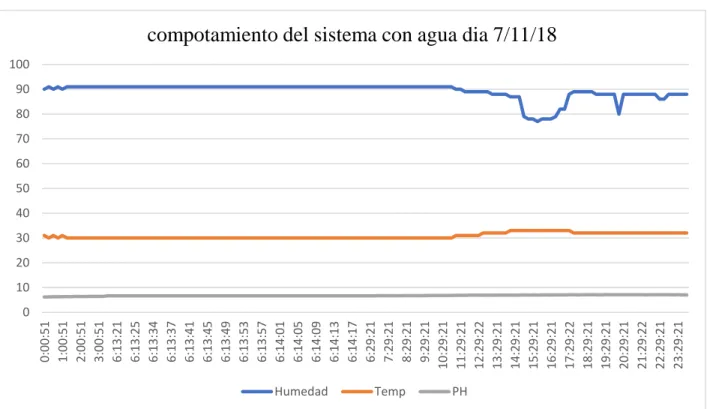

(36) 5.9.2. FIGURA NO. 6 GRAFICO COMPORTAMIENTO DEL LÍQUIDO DE LA TABLA NO. 5. compotamiento del sistema con agua dia 7/11/18 100 90 80 70 60 50 40 30 20 10. 0:00:51 1:00:51 2:00:51 3:00:51 6:13:21 6:13:25 6:13:34 6:13:37 6:13:41 6:13:45 6:13:49 6:13:53 6:13:57 6:14:01 6:14:05 6:14:09 6:14:13 6:14:17 6:29:21 7:29:21 8:29:21 9:29:21 10:29:21 11:29:21 12:29:22 13:29:21 14:29:21 15:29:21 16:29:21 17:29:22 18:29:21 19:29:21 20:29:21 21:29:22 22:29:21 23:29:21. 0. Humedad. Temp. PH. 5.9.3. ANÁLISIS COMPORTAMIENTO DEL SISTEMA EL DÍA 7/11/2018. En esta prueba se analizaron las variables con agua potable tomada de la red de agua domiciliaria. Se puede observar que el PH aumenta con una pendiente muy minina debido a que el líquido estaba en reposo y los elementos que contaminan el agua se van al fondo del estanque y así de esta manera el sensor de PH toma una lectura de un valor más alcalino comenzando en 6.19 y finalizando le día en 7.04. la temperatura y humedad relativa varían de acuerdo a las condiciones climáticas de del exterior.. 36.

(37) 5.9.4. TABLA NO. 6 HISTORIAL GUARDADO POR EL SISTEMA EL DÍA 8 DE NOVIEMBRE DEL 2018 CON AGUA Y CON UN TIEMPO DE TOMA DE MUESTRA DE 15 MINUTOS. H:M:S Humedad 0:14:21 89 0:29:21 89 0:44:21 89 0:59:21 89 1:14:21 89 1:29:20 89 1:44:21 89 1:59:21 89 2:14:21 89 2:29:20 89 2:44:20 89 2:59:21 89 3:14:20 89 3:29:20 89 3:44:21 89 3:59:21 89 4:14:21 89 4:29:21 89 4:44:21 89 4:59:21 89 5:14:21 89 5:29:21 90 5:44:21 89 5:59:21 90 6:14:21 90 6:29:21 90 6:44:21 90 6:59:21 90 7:14:21 90 7:29:21 91 7:44:21 91 7:59:21 91 8:14:21 91 8:29:21 91 8:44:21 91 8:59:21 91. Temp 32 32 32 31 31 31 31 31 31 31 31 31 31 31 31 31 31 31 31 31 31 30 31 30 30 30 30 30 30 30 30 30 30 30 30 30. PH 7,09 7,06 7,11 7,11 7,13 7,13 7,11 7,11 7,13 7,09 7,13 7,14 7,09 7,14 7,14 7,14 7,14 7,14 7,14 7,11 7,14 7,13 7,16 7,14 7,13 7,16 7,18 7,11 7,14 7,14 7,14 7,13 7,13 7,09 7,11 7,09. 9:14:21 9:29:21 9:44:21 9:59:21 10:14:22 10:29:21 10:44:21 10:59:21 11:14:21 11:29:21 11:44:21 11:59:22 12:14:21 12:29:21 12:44:21 12:59:21 13:14:21 13:29:21 13:44:21 13:59:21 14:14:21 14:29:21 14:44:21 14:59:21 15:14:21 15:29:21 15:44:22 15:59:22 16:14:21 16:29:21 16:44:22 16:59:21 17:14:21 17:29:21 17:44:21 17:59:21 18:14:21. 91 91 91 90 90 90 89 89 89 89 89 89 89 88 88 88 87 87 85 85 85 85 85 85 85 84 85 85 85 85 87 87 87 87 87 87 87. 30 30 30 31 31 31 31 31 31 31 32 32 32 32 32 32 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33. 7,13 7,09 7,13 7,14 7,14 7,13 7,16 7,18 7,14 7,19 7,19 7,19 7,18 7,16 7,18 7,18 7,21 7,19 7,23 7,21 7,25 7,21 7,23 7,23 7,25 7,26 7,25 7,28 7,25 7,26 7,25 7,26 7,25 7,28 7,26 7,28 7,26 37.

(38) 18:29:21 18:44:21 18:59:21 19:14:21 19:29:21 19:44:21 19:59:21 20:14:21 20:29:21 20:44:21 20:59:22 21:14:21. 88 89 88 84 83 86 88 86 86 88 88 88. 33 32 32 33 32 32 32 32 32 32 32 32. 7,28 7,28 7,3 7,25 7,28 7,26 7,31 7,3 7,3 7,3 7,28 7,28. 21:29:21 21:44:21 21:59:22 22:14:21 22:29:21 22:44:21 22:59:22 23:14:21 23:29:22 23:44:21 23:59:21. 88 88 88 88 88 88 88 88 88 88 86. 32 32 32 32 32 32 32 32 32 32 32. 7,23 7,28 7,26 7,28 7,28 7,23 7,28 7,26 7,26 7,26 7,26. 5.9.5. FIGURA NO. 7 GRAFICO COMPORTAMIENTO DEL LÍQUIDO DE LA TABLA NO. 6. compotamiento del sistema con agua dia 8/11/18 100 90 80 70 60 50 40 30 20 10. Humedad. Temp. 23:29:22. 22:44:21. 21:59:22. 20:29:21 21:14:21. 19:44:21. 18:59:21. 18:14:21. 17:29:21. 16:44:22. 15:59:22. 15:14:21. 13:44:21 14:29:21. 12:59:21. 12:14:21. 11:29:21. 9:59:21. 10:44:21. 9:14:21. 8:29:21. 6:59:21 7:44:21. 6:14:21. 5:29:21. 4:44:21. 3:59:21. 3:14:20. 2:29:20. 1:44:21. 0:14:21 0:59:21. 0. PH. 38.

(39) 5.9.6. ANÁLISIS COMPORTAMIENTO DEL SISTEMA EL DÍA 8/11/18 En esta prueba el sistema continúo tomando datos con agua potable tomada de la red domiciliaria. Aquí el PH como lo muestre la tabla se mantuvo estable ya que el líquido se encontraba más tiempo en reposo. La temperatura y humedad relativa varían con los cambios climáticos del exterior.. 5.9.7. TABLA NO. 7 HISTORIAL GUARDADO POR EL SISTEMA EL DÍA 10 DE NOVIEMBRE DEL 2018 CON CAMBIO DE SOLUCIÓN DE AGUA A AGUA LIMÓN, CON UN TIEMPO DE TOMA DE MUESTRA DE 15 MINUTOS. H:M:S Humedad 0:14:22 89 0:29:21 89 0:44:22 89 0:59:22 89 1:14:22 89 1:29:22 89 1:44:21 89 1:59:22 89 2:14:22 89 2:29:22 89 2:44:22 89 2:59:22 89 3:14:22 89 3:29:22 90 3:44:21 89 3:59:22 90 4:14:22 90 4:29:22 90 4:44:22 89 4:59:22 90 5:14:22 90 5:29:22 90 5:44:22 90 5:59:22 90 6:14:22 90. Temp 31 31 31 31 31 31 31 31 31 31 31 31 31 30 31 30 30 30 31 30 30 30 30 30 30. PH 7,28 7,28 7,28 7,26 7,21 7,25 7,23 7,23 7,19 7,19 7,19 7,19 7,16 7,14 7,16 7,16 7,11 7,11 7,11 7,11 7,08 7,11 7,09 7,06 7,04. 6:29:22 7:02:14 7:17:14 7:32:13 7:47:14 8:02:14 8:17:14 8:32:14 8:47:13 9:02:14 9:17:14 9:32:14 9:47:14 10:02:14 10:17:14 10:32:14 10:47:13 11:02:14 11:17:14 11:32:14 11:47:14 12:02:14 12:17:14 12:32:14 12:47:13 13:02:14. 90 90 89 89 90 90 90 90 90 91 91 91 91 91 91 89 89 89 89 89 89 89 89 89 89 89. 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 31 31 31 31 31 31 31 31 31 32 32. 7,04 3,86 3,69 3,61 3,55 3,52 3,52 3,49 3,47 3,47 3,47 3,44 3,44 3,42 3,4 3,4 3,4 3,4 3,42 3,4 3,38 3,37 3,35 3,33 3,35 3,38 39.

(40) 13:17:14 13:32:14 13:47:14 14:02:14. 89 89 89 89. 32 32 32 32. 3,35 3,32 3,32 3,32. 14:17:14 14:32:14 14:47:14 15:02:14. 89 89 88 84. 32 32 32 33. 3,3 3,3 3,3 3,35. 5.9.8. FIGURA NO. 8 GRAFICO COMPORTAMIENTO DEL LÍQUIDO DE LA TABLA NO. 7. comportamiento del sistema con cambio de solucion de agua a agua de limon el dia 10/11/2018 100 90 80 70 60 50 40 30 20 10. Humedad. Temp. 15:02:14. 14:32:14. 14:02:14. 13:32:14. 13:02:14. 12:32:14. 12:02:14. 11:32:14. 11:02:14. 10:32:14. 10:02:14. 9:32:14. 9:02:14. 8:32:14. 8:02:14. 7:32:13. 7:02:14. 6:14:22. 5:44:22. 5:14:22. 4:44:22. 4:14:22. 3:44:21. 3:14:22. 2:44:22. 2:14:22. 1:44:21. 1:14:22. 0:44:22. 0:14:22. 0. PH. 5.9.9. ANÁLISIS COMPORTAMIENTO DEL SISTEMA EL DÍA 10/11/2018. En esta prueba se cambió la solución de agua potable a agua de limón El PH del limón esta entre los 2.5 y 3 a las 7:02 am se puede observar como el PH cambia de 7.4 a 3.86 y luego a medida que pasa el tiempo va disminuyendo ya que limón se va fermentando más y la solución de vuelve más acida. La temperatura y humedad relativa varían de acuerdo a los cambios climáticos del exterior.. 40.

(41) 5.9.10. TABLA NO. 8 HISTORIAL GUARDADO POR EL SISTEMA EL DÍA 11 DE NOVIEMBRE DEL 2018 CON AGUA LIMÓN, CON UN TIEMPO DE TOMA DE MUESTRA DE 15 MINUTOS. H:M:S Humedad 0:02:14 89 0:17:14 89 0:32:14 89 0:47:14 89 1:02:14 89 1:17:14 89 1:32:14 89 1:47:14 90 2:02:14 90 2:17:14 90 2:32:14 91 2:47:14 91 3:02:14 91 3:17:14 91 3:32:14 91 3:47:14 91 4:02:14 91 4:17:14 91 4:32:15 91 4:47:14 91 5:02:14 91 5:17:15 91 5:32:14 91 5:47:14 91 6:02:14 91 6:17:14 91 6:32:14 91 6:47:14 91 7:02:14 91 7:17:14 91 7:32:14 91 7:47:14 91 8:02:14 91 8:17:15 91 8:32:14 91 8:47:14 91. Temp 31 31 31 31 31 31 31 31 31 31 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30. PH 3,42 3,47 3,52 3,49 3,44 3,44 3,44 3,42 3,42 3,4 3,4 3,42 3,42 3,4 3,44 3,44 3,42 3,42 3,44 3,47 3,47 3,47 3,47 3,49 3,49 3,5 3,47 3,49 3,47 3,45 3,4 3,4 3,44 3,45 3,44 3,42. 9:02:15 9:17:15 9:32:14 9:47:14 10:02:15 10:17:14 10:32:15 10:47:15 11:02:14 11:17:14 11:32:14 11:47:15 12:02:15 12:17:15 12:32:14 12:47:14 13:02:14 13:17:14 13:32:14 13:47:14 14:02:14 14:17:15 14:32:14 14:47:14 15:02:14 15:17:14 15:32:15 15:47:14 16:02:14 16:17:15 16:32:14 16:47:14 17:02:15 17:17:15 17:32:14 17:47:14 18:02:14. 91 91 91 91 91 91 90 90 90 90 89 89 89 89 89 89 89 89 89 89 88 88 88 88 88 88 88 88 88 88 88 88 88 88 88 88 88. 30 30 30 30 30 30 31 31 31 31 31 31 31 31 31 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32. 3,42 3,44 3,44 3,44 3,45 3,44 3,45 3,4 3,47 3,37 3,38 3,33 3,35 3,33 3,35 3,37 3,38 3,35 3,37 3,33 3,35 3,32 3,33 3,32 3,33 3,32 3,32 3,3 3,32 3,3 3,3 3,28 3,32 3,32 3,32 3,33 3,33 41.

(42) 18:17:14 18:32:14 18:47:14 19:02:14 19:17:14 19:32:14 19:47:15 20:02:15 20:17:15 20:32:14 20:47:14 21:02:15. 88 88 88 88 88 88 88 88 88 88 88 88. 32 32 32 32 32 32 32 32 31 31 31 31. 3,35 3,35 3,35 3,35 3,35 3,38 3,38 3,35 3,37 3,37 3,35 3,35. 21:17:15 21:32:14 21:47:15 22:02:15 22:17:14 22:32:14 22:47:15 23:02:14 23:17:15 23:32:14 23:47:15. 89 89 89 89 89 89 89 89 90 90 90. 31 31 31 31 31 31 31 31 30 30 30. 3,38 3,38 3,38 3,37 3,37 3,4 3,4 3,37 3,38 3,38 3,38. 5.9.11. FIGURA NO. 9 GRAFICO COMPORTAMIENTO DEL LÍQUIDO DE LA TABLA NO. 8. comportamiento del sistema con agua de limon el dia 11/11/2018. 0:02:14 0:47:14 1:32:14 2:17:14 3:02:14 3:47:14 4:32:15 5:17:15 6:02:14 6:47:14 7:32:14 8:17:15 9:02:15 9:47:14 10:32:15 11:17:14 12:02:15 12:47:14 13:32:14 14:17:15 15:02:14 15:47:14 16:32:14 17:17:15 18:02:14 18:47:14 19:32:14 20:17:15 21:02:15 21:47:15 22:32:14 23:17:15. 100 90 80 70 60 50 40 30 20 10 0. Humedad. Temp. PH. 42.

(43) 5.9.12. ANÁLISIS COMPORTAMIENTO DEL SISTEMA EL DÍA 11/11/2018. En esta prueba el sistema continúo tomando datos con la solución agua de limón el cual mantuvo su PH. La temperatura y humedad relativa varían de acuerdo a los cambios climáticos del exterior. 5.9.13. TABLA NO. 9 HISTORIAL GUARDADO POR EL SISTEMA EL DÍA 13 DE NOVIEMBRE DEL 2018 CON CAMBIO DE SOLUCIÓN DE AGUA DE LIMÓN A AGUA DE JABÓN, CON UN TIEMPO DE TOMA DE MUESTRA DE 15 MINUTOS. H:M:S Humedad 0:02:14 89 0:17:13 89 0:32:13 89 0:47:14 89 1:02:13 89 1:17:13 89 1:32:14 88 1:47:13 89 2:02:13 89 2:17:13 90 2:32:13 89 2:47:14 90 3:02:13 90 3:17:13 90 3:32:14 90 3:47:13 91 4:02:13 91 4:17:13 91 4:32:14 91 4:47:13 91 5:02:14 91 5:17:14 91 5:32:13 91 5:47:14 91 6:02:14 91 6:17:14 91 6:32:13 91 7:00:56 90 7:00:58 90. Temp 31 31 31 31 31 31 31 31 31 30 31 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30. PH 3,57 3,57 3,59 3,59 3,59 3,57 3,59 3,57 3,59 3,59 3,57 3,57 3,57 3,57 3,57 3,57 3,57 3,57 3,57 3,59 3,59 3,57 3,59 3,61 3,62 3,62 3,66 8,05 8,05. 7:00:58 7:00:59 7:01:00 7:01:01 7:01:02 7:01:03 7:01:08 7:01:09 7:01:10 7:01:11 7:01:12 7:01:13 7:01:14 7:01:15 7:01:16 7:01:16 7:01:17 7:01:18 7:01:19 7:01:20 7:01:21 7:01:22 7:01:23 7:01:24 7:01:25 7:01:25 7:01:26 7:01:27 7:01:28 7:01:29. 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90. 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30. 8,05 8,03 8,03 8,05 8,03 8,02 8,03 8,03 8,03 8,02 8,02 8,02 8,02 8,02 8,02 8 8 8,02 8,02 8,02 8,02 8 8,02 8,02 8,02 8,02 8,02 8,02 8 8 43.

(44) 7:01:30 7:01:31 7:01:32 7:01:33 7:01:34 7:01:35 7:01:35 7:01:36 7:01:37 7:01:38 7:01:39 7:01:40 7:01:41 7:01:42 7:01:43 7:01:44 7:01:44 7:01:45 7:01:46 7:01:47 7:01:48 7:01:49 7:01:50 7:01:51 7:01:52 7:01:53 7:01:54 7:01:54 7:01:55 7:01:56 7:01:57 7:01:58 7:01:59 7:02:00 7:02:01 7:02:02 7:02:03 7:02:04 7:02:04 7:02:05 7:02:06. 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90. 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30. 8 8 8 8 8 8 7,98 7,98 7,98 7,98 7,98 7,98 7,96 7,98 7,98 7,96 7,96 7,96 7,96 7,95 7,96 7,95 7,93 7,95 7,93 7,93 7,95 7,93 7,93 7,93 7,95 7,95 7,93 7,93 7,95 7,93 7,93 7,93 7,93 7,93 7,93. 7:02:07 7:02:08 7:02:09 7:02:10 7:02:11 7:02:12 7:02:13 7:02:13 7:02:14 7:02:15 7:02:16 7:02:17 7:02:18 7:02:19 7:02:20 7:02:21 7:02:22 7:02:22 7:02:23 7:02:24 7:02:25 7:02:26 7:02:27 7:02:28 7:02:29 7:02:30 7:02:31 7:02:32 7:17:32 7:32:32 7:47:31 8:02:31 8:17:32 8:32:32 8:47:31 9:02:32 9:17:32 9:32:32 9:47:32 10:02:31 10:17:31. 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 91 91 91 91 91 91 91 91 91. 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30. 7,93 7,93 7,93 7,93 7,93 7,93 7,93 7,93 7,93 7,93 7,93 7,93 7,91 7,93 7,93 7,91 7,91 7,91 7,91 7,91 7,93 7,91 7,93 7,93 7,91 7,91 7,91 7,91 7,76 7,93 7,95 7,91 7,88 7,9 7,88 7,79 7,71 7,71 7,71 7,72 7,71 44.

(45) 10:32:32 10:47:32 11:02:32 11:17:32 11:32:31 11:47:31 12:02:31 12:17:31 12:32:32 12:47:32 13:02:31 13:17:32 13:32:32 13:47:32 14:02:32 14:17:32 14:32:31 14:47:32 15:02:32 15:17:32 15:32:32 15:47:32 16:02:32 16:17:32 16:32:32 16:47:32 17:02:32 17:17:32 17:32:31 17:47:32 18:02:32 18:17:32 18:32:32 18:47:32 19:02:32 19:17:31 19:32:32. 91 90 90 89 89 89 89 89 89 89 89 89 89 88 87 87 87 87 87 87 87 87 87 87 87 87 87 87 88 87 88 88 88 88 88 88 88. 30 31 31 31 31 31 31 32 32 32 32 32 32 32 33 33 33 33 33 33 33 33 33 33 33 33 33 33 32 33 32 32 32 32 32 32 32. 7,69 7,69 7,69 7,67 7,67 7,67 7,69 7,69 7,71 7,74 7,74 7,76 7,81 7,79 7,83 7,83 7,84 7,86 7,88 7,9 7,91 7,91 7,95 7,95 7,96 7,98 7,98 8 8,02 8,02 8,03 8,05 8,07 8,08 8,1 8,1 8,12. 45.

(46) 5.9.14. FIGURA NO. 10 GRAFICO COMPORTAMIENTO DEL LÍQUIDO DE LA TABLA NO. 9. comportamiento del sistema con cambio de solucion de agua de limon a agua de jabon el dia 13/11/2018. 0:02:14 1:17:13 2:32:13 3:47:13 5:02:14 6:17:14 7:00:59 7:01:08 7:01:13 7:01:17 7:01:22 7:01:26 7:01:31 7:01:35 7:01:40 7:01:44 7:01:49 7:01:54 7:01:58 7:02:03 7:02:07 7:02:12 7:02:16 7:02:21 7:02:25 7:02:30 7:47:31 9:02:32 10:17:31 11:32:31 12:47:32 14:02:32 15:17:32 16:32:32 17:47:32 19:02:32. 100 90 80 70 60 50 40 30 20 10 0. Humedad. Temp. PH. 5.9.15. ANÁLISIS COMPORTAMIENTO DEL SISTEMA EL DÍA 13/11/2018. En esta prueba se realizó el cambio de solución de agua de limón a agua de jabón. el PH del jabón esta entre los 9. Y 10.3 a las 7:17 se observa el cambio de PH de 3.66 a 8.05 y se mantiene cerca de esta medida. La temperatura y humedad relativa varían de acuerdo a los cambios climáticos del exterior.. 46.

(47) 6. CONCLUSIONES. Con la implementación del prototipo se logró obtener las medidas de PH, temperatura y humedad relativa con los sensores seleccionados. Se logró establecer una comunicación estable para la trasmisión de los datos y visualizar las tres variables en tiempo real en la aplicación creada en visual estudio, así como almacenar estas en la base de datos del software y crear un historial en un archivo de Excel y luego observar el comportamiento del líquido en cualquier momento desde la puesta en funcionamiento del prototipo. Se logró también tener una visión más profunda del tratamiento de las aguas subterráneas de los acuíferos en santa marta y como monitoreas el estado hidrogeoquimico del agua para el buen uso de los habitantes de la ciudad.. 47.

(48) 7. RECOMENDACIONES. Se debe tener en cuenta la importancia que tiene el agua potable tanto en santa marta como en cualquier parte del mundo. En santa marta no se le ha dado prioridad a esta problemática. La explotación del acuífero se debe realizar con buenas prácticas o por lo menos con algún estudio previo que nos dé información del estado químico del líquido y de esta manera idear procedimientos para el tratamiento del agua. Para lograr un mejoramiento en la práctica de explotación del acuífero debemos terne en cuenta estas pautas:. •. Buscar un método que nos pueda tener informados del estado químico del líquido que es lo más importante para que este sea consumible por el ser humano.. •. Tratar estas aguas antes de ser consumidas dependiendo el estado químico de esta.. •. Regular la explotación de los acuíferos ya que sobreexplotarlo puede llegar a causar daño ambiental.. 48.

(49) 8. BIBLIOGRAFÍA. (Riachuelo.) (Rosales) (O. Lucas-Urbina, 2018) (SUNNAS, 2017) (Sergio Pena V. P., 2016) (Sergio Pena J. T., 2013) (RANIFO, 2013) (Hirata) (LIZETH YESENIA, 2013 ) (MARIA VICTORIA VELEZ OTALVARO) (-GIGA-, 2011) (MINAE) (2015, 2015) (AGUA) 2015, C. A. (2015). PLAN DE MANEJO AMBIENTAL DEL ACUÍFERO DE IBAGUÉ. IBAGUE. AGUA, C. N. (s.f.). ACTUALIZACION DE LA DISPONIBILIDAD MEDIA ANUAL EN EL ACUIFERO CIUDAD-HIDALGOT UXPAN. MICHOACAN : 2015. C, C. E. (2015). EXPERIENCIAS EN EL MONITOREO Y REMEDACION DE ACUIFEROS EN COLOMBIA. BOGOTA. COLLAZO, P. (2015V). PROGRAMAS DE MONITOREO DE CANTIDAD Y CALIDAD DE AGUA - MONITOREO DE ACUIFEROS . BARCELONA . DARA AMANDA CHAVEZ MATAL, D. B. (2007). GESTION E IMPLEMENTACION DE LA RED DE AGUAS SUBTERRANEAS. EL SALVADOR . Departamento de Ingeniería Civil y ambiental. Universidad Politécnica de Catalunya. (2015). ACTUALIZACION EN DISEÑO DE REDES DE AGUAS SUBTERRANEAS . -GIGA-, G. d. (2011). PLAN DE MANEJO AMBIENTAL DE ACUÍFEROS -PMAA-. Hirata, D. R. (s.f.). Perspectiva de la gobernanza en las aguas subterráneas en áreas urbanas. LIZETH YESENIA, B. P. (2013 ). CARACTERIZACIÓN Y CONSOLIDACIÓN DE INFORMACIÓN HIDROGEOLÓGICA SECUNDARIA DISPONIBLE DE LOS SISTEMAS ACUÍFEROS DE LA REGIÓN ANDINA DE OCCIDENTE. BOGOTA . MARIA VICTORIA VELEZ OTALVARO, C. O. (s.f.). LAS AGUAS SUBTERRANEAS, UN ENFOQUE PRCTICO. BOGOTA - COLOMBIA . MINAE, S. A. (s.f.). ANÁLISIS DEL MONITOREO EN LOS ACUIFEROS COSTEROS . PANAMA . Nanni, A. T. (2002-2006). Requerimentos de Monitoreo del Agua Subterránea. 49.

(50) O. Lucas-Urbina, L. O.-T.-H.-Q. (2018). SELECCIÓN DE POZOS PARA MONITOREO DE CALIDAD DEL AGUA SUBTERRÁNEA MEDIANTE LA VULNERABILIDAD DE ACUÍFEROS EN (MÉXICO). MEXICO . RANIFO, P. (2013). RECARGA ARTIFICIAL DE ACUIFEROS EN CHILE . CHILE . Riachuelo., A. A. (s.f.). Evolución de la concentración de nitratos en aguas subterráneas de la CMR. Rodríguez-Meza, R.-F. D.-R.-Q.-R. (s.f.). MONITOREO DE LA CALIDAD DEL AGUA DEL ACUÍFERO DE GUASAVE, SINALOA. SINALOA - MEXICO . Rosales, O. A. (s.f.). IMPACTO DEL BASURERO DE NAVARROSOBRE LA CALIDAD DE LAS AGUAS SUBTERRANEAS DEL MUNICIPIO DE CALI EN COLOMBIA . CALI - COLOMBIA . Sergio Pena, J. T. (2013). MONITOREO ACUIFERO RAIGON. SAN JOSE - URUAY . Sergio Pena, V. P. (2016). MONITOREO ACUIFERO RAIGON. SAN JOSE - URUGUAY. Sostenible, M. d. (2014). Regulación Ambiental para Pozos Inyectores. SUNNAS. (2017). NUEVO RÉGIMEN ESPECIAL DE MONITOREO Y GESTION DE USO DE AGUAS SUBTERRANEAS A CARGO DE LA EPS. BOGOTA . Universidad Politécnica de Catalunya, U. B. (2016). MEJORA DEL CONOCIMIENTO DE AGUAS SUBTERRÁNEAS PARA CONTRIBUIR A SU PROTECCIÓN, GESTIÓN INTEGRADA Y GOBERNANZA. REPÚBLICA DEL ECUADOR.. 50.
