Descargar ##common.downloadPdf##

CONTRIBUCION

AL

ESTUDIO

DE

LA

DESCINCIFICACION

DE

LATONES

Gunther

_JOSEPH·

M. Teresa ARCE··

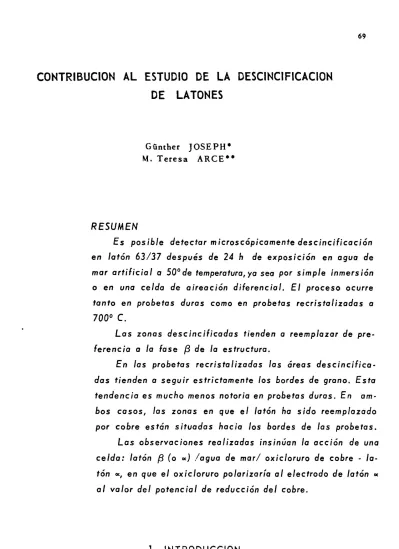

RESUMEN

Es

_posible

detectar

_{microscopicamente}

descincificacion

en laton

63137

despues

de

24 h de

exposicion

en _agua

de

mar

artificial

a

SOode temperatura,ya

sea _por

simple

lnmers l Sn o en una celda de aireacion

diferencial.

EI _proceso ocurre

tanto en

probetas

duras como en

probetas

recristalizadas

a

7000

C.

Las zonas

descincificadas tienden

a

reemplazar

de _pre­

ferencia

a la fase

f3

de la estructura.

En las

_probetas

recristalizadas las

areas

descincifica­

das tienden a

_seguir

estrictamente los bordes de _grano. Esta

tendencia

es

mucho

menos notoria en

probetas

duras. En am­

bos

casos, las zonas en _que

el

laton ha

sido

reemplazado

por cobre estan situadas hacia

los bordes

de las

probetas.

Las observaciones

realizadas

insinvan la accion

de

una

celda: laton

_f3

_{(0 oc)}

_/agua

de marl oxicloruro de cobre

- la­

ton _=, en _que

el oxicloruro

polarizarla

01

e/ectrodo de

laton oc

01 valor

del

_potencial

de reduccion del cobre.

1. INTRODUCCION

E1 _{augen de} 1a de scincificac ion de 1atones en media acuoso fue atribuldo

par

primer

a vez _{par Fink}

(1)

a una aceion de aireacion diferencial. No se

encon-·Dr. rer. nat., Ing. Civil Industrial, Jefe Laboratorio de Metales del IDIEM. Prof. de _{Fisicoqulmica} y de

Fiska de Metales de la Escuela de _Ingenieria de la Uoiversidad de Chile.

··Licenciado en Quimica de la Universidad de Chile. Ayudante Investigador del Laboratorio de Metales

70 REVISTA DEL IDIEM vol 2, nD _{2, .gosto} 1963

traron referencias de una e

_ompeobac

ion _directa de la

bipotesis

enunciada. Por

esto,

parecio

interesante observar eI efec eo _que causaba en muestras de laton la inmersion en _{agua de} mar artificial

(2)

en c_omparacIon con el estudio de la

accion de una celda de aleeacion diferencial sobre dos electrodos de la misma

aleacion en cortocircuito. Las

_experiencias

se rea.Iiaaron a

,)O°C,

_{ya que} es co­

nocido el becho que el fenome no _procede a alta _temperatura con _mayor

_rapi­

dez

(s),ademas

_que un

trabajo

previo

de G.

Joseph

_y H. Blanco

(.)

ha confir­

mado

_ampliamente

la utilidad de la eIevacion de temperatura en la re al izacion

de los _ensayos acelerados. La literatura describe solo _ensayos acelerados de

de sc rnc r. 'f'ic ac ron" en amb irente aCI. id0

(s 6)

_{'. Sin}

embargo,

en estos _ensayos se a

I-tera la forma

_primitiva

de la

_pieza,

circunstancia _que no se observa en las fa­

Uas industriales _por descInciflcacion_{, por 10 que} e s

_posible

_que el mecanismo

del fenomeno en ambiente

acido,

no sea el mismo.

2,

PROCEDIMIENTO

EXPERIMENTAL

2.1,

Materiales

utilizaJos

Las muestras utilizadas eran de laton

63/37

provenientes

de la firma Ma­

nufacturas de Cobre S.A. uMadeco" con Ia c_omposiciSn

quimica

_que anota la Tabla I

TABLA

I

COMPOSICION

DE

LAS

MUESTRAS

Cobre

(

Cu

₎

_62,930

%

Zinc

(

Zn

₎

_37,000

%

Plomo

₍

Pb

₎

_0,009

%

E stofie

(

Sn

)

No contiene

F osforo

₍

P

₎

No contiene

Los _{ensayos de} corrosion del metal se hicieron en dos condiciones: _una,

luego

de un tratamiento de re cristaIizaciSn de 1 hora a 7000 C y enfriamiento

en el horno

(microdureza

Vickers HV

300/10=90,8

kg/mm2)

_{y la otra,} directa­ mente en la forma en _que eI metal se

adqu

ir io en eI comercio

(microdureza

Vic­

kers HV

300/10=

139

_kg/mm2)

La forma dada a las muestras fue la de un

rectangulo

de 9 mm de ancho por 30 mm de

largo

_y de

0,08

mm

aproximadamente

de espesor. Uno de sus la­

dos mayores se _pro

longf

en una cinta de

3

mm de ancho que sirv ic de conduc­

ad-hesivo a base de nitrocelulosa.

Las _{pr obe}tas fueron

pulidas

electrol it icarne nre , de spues de baber sido re­

cortadas,

en una s oluc ion de 700 ml de acido orrofo sfor ico _y 3�0 ml de _agua

destilada

(7).

Se traba

_j

o con un

potencial

de

1,8

a 2 V _Y corriente de

0,8 A,

va­ lores que

corresponden

al escalon de

_pulido

de los latones. El _agua de mar ar­

tificial _{fue pre}

_parada

se_gun

_{especificaciones}

del Naval

_Department

de los EE.­ UU.

(4),

con la c_{ompos ic i}on _que sefiala la Tabla II.

TABLA II

PREPARACION

DEL

AGUA DE MAR

ARTIFICIAL

Cloruro

de

_potosio

Bromuro de sodio

Cloruro de

_magnesio

Cloruro

de calcio

Agua

desti

lada

hosta

Se

toman

_luego

20 ml

Cloruro

de sodio

Sulfato

de sodio

Agua

desti

lada hosto

10 ₉ 10 ₉ 550 ₉ 110 ₉

olconzar

un

volumen

total de

1

litro. de esto sol ucicn _y se les _ogrego:

23 ₉ 8 ₉

olconzor

un

volumen

total de 1 litro.

Los reactivos

_empleados

eran de calidad

"para

anal is is!". La s oluc ion as!

preparada

fue hervida antes de realizar las

_experienc

ias. El

oxigeno

util izado

provenia

de la Cia Chilena"AGA"

2.2.

_Equ;po

Las

_experiencias

fueron realizadas en tubos en U de vidrio

Pyrex.

Cada

celda de aireacion diferencial llevaba

soldado,

en la mitad de la altura de una

de sus _ramas., un tubo lateral. Estas celdas s e colocaban verticalmente en un

bane termosuitico. Las mediciones de

_potencial

se efectuaron en un _potencio­ metro Kuntze.

2.3.

Pruebas

de

desc;ncil;cac;on

2.3.1.

Inmersion

directa

Las

_pruebas

de inmer sion directa se realizaron

_sumergiendo

_probetas

en

tubos en U a razon de una _por rama. En estos _ensayos se mantuvo la s oluc ien en contacto can aire.

Exper;enc;as

electuadas

72 REVISTA DEL IDIEM vol 2, nO 2, a_gosto 1963

TABLA

III

PRUEBAS DE

INMERSION

DIRECTA

Material

Probeta

N� Horas

. ,

exposrcr cn

Laton recristalizado 1 - A 24

Laton

duro 2 - B 24

2.3.2.

A;reoc;on

clilerenciol

Montaje

c/e las

celc/as

Los electrodos fueron colocados en la c elda de airea cion diferencial de tal modo que uno de ellos oc_upo una de las ramas

principales

_y el otro el tubo

lateral. Durante la colocac

ion,

se evito en 10 _{pos ib}le la c ontaminacIon con el

ox

ige

no de una de las ramas

(Ia

sin tubo

lateral)

_para 10 cual una vez introdu­ cido el

_electrolito,

se cuido tener una atmosfera de

_H2

_{sobre esta_ La otra ra­} rna llevaba un tubo

_capilar

_por donde se hacia

burbujear

02'

_{Entre ambas} ramas

principa

les de la c elda se coloce un

tapon

de a

Ig

odon _para hacer mas dificil

la difusion del ox

lge

no,

Durante el curso de las

experiencias

se obs ervS que es el eIectrodo sin airear el _que sufre aceion

preferencial,

10 _que se c ons ta ta _ya a las 24

_horas,

por una leve coloracion azul de la soluc idn en la rama

_{correspondiente}

_y un

franco ata_que del ele crrodo, Por 10 _tanto, s e ha dado a e ste electrodo la

_desia

nacion de

anodo,

_y al electrodo aireado la des

ignac

ien de catodo.

Los eIectrodos fueron mantenidos en corrocircuieo durante el curso de las

experiencias.

C;rcu;to

_empleaclo

_y mecl;c;ones.

La

_Fig.

1 _presenta el _esquema del circ uito de med ic ion, Este

perm irio

controlar _periodicamente la diferencia del

potencial

entre anodo _y carodo_{, y} la corriente de cortocircuito, Esto ultimo se

lograba

controlando la caIda del

po­

tencial a trave s de

_RI,

cuando se hacia circular _por el circuito una corriente capaz de anular la diferencia de

potencial

entre los electrodos.

Exper;encias

electuaclas.

La Tabla IV resume las

experiencias

_que se efectuaron en celdas de a i­ reacion diferencial.

2.4.

Observac;ones

_{metalogral;cas.}

Du-5

r-==�======-�

"

f-___.j�1

11--4:.=11;.1--"t

d

•

Fig.

11 _Montale de 10 eelda de alreaelon _{y eaquema} del

elreulto de medlelen, a: eleetrodo de laton 63/37

(alreado) bl eleetroda de laton 63/37 _{(aln alrear)}

e: eapllar d: tapon de _algodon e: ealentadar de In­

menlon f: _{agitador g:} termometro

_regulador

h: rele

R,

_R1:

resistenelaa B: bateria.

jardin

nQ

1, 2,

Y 3. Una vez

_pulidas

se re al izo un leve ataque con soluc ion a­

cuosa de

NH4

OH Y

H2

°2-TABLA IV

ENSAYOS

DE

DESCINCIFICACION

DE

LATONES

EN

CELDAS

DE

AIREACION

DIFERENCIAL

Material Celda N° Horas

ensayado

e_xpcsicicn

Electrodos 1 243

recri stal i- 3 69

z cdos. 5 24

Electro-

2

243

dos 4 69

74 REVISTA DEL IDIEM

Fig. 3 Prob.,l. de 1.16n 63137 duro. luego d. una

Inmersl6n en agu. mar arilflclal a 500C S. ebser­

van zonlllS d�1,.rnciflcadas en bordes de _granos.

(I _fase

ZD �inltde,rlncrficada

Cu ccbre mas'v-o

� 10 eo � J1) ... s to u % ₁₀ w r-0 0 � r

I

, '--

-I I • • _.�I , •

'- -

--+-I _, 1 _I , : •

I _! I

f

....

, .

:

I

'

I • • _• I

, • •

! I I

1

1; ,

t , I ,�

i I

�

.... I t ..

-1

i r

c. I '- .. ,.

, _I

H·+

1

10 t ... enOA 1 +

•

TI£..,.O

vol _2, n.O _{2, agosfo} 196:

Fig,2: Prob.l. d. lal6n 63/37 Iralada "rmlcamen.

fe ₍1 hI7000/horno·) _luegod. una Inm.rsl6n d. 24 h en _.gu. d. m.r _{artificial. 500C. S. ob.ervu} zonas desc'nc,flcedas ubfcadas en los bordes d.

gr.no.

a _,.,. a

�

ZO

,.s.

zone d••clnclflc.d.

Fig. 4: V.riaclon d.I. f.•• m. en funclon del fiempo,

para electrodos ,.crlst.llzados d. lat6n 63/37_(mi. ercdereae Vlc�.r. HV 300110 90,8 _kg/cm2)

•

Fig.

6, Varlaclon de la

denaldad de _carrlente, en

","ciOn del _{tlempo, para} electrodoa recrlatallzados de latOn 63/37.

mV .0 10

oJ·

c 10 u z 10 III ...

2

10 o '"

"'%

.. z _QOI '" ._ .. .. 0 u

'" AD ° 0 e c 0 VI Z '" 0

• I •

· · :_.. . • . -

-.& _,� • •

-.6

. ₆₆

Fig.

5, Varlaclon de la

f.e.m. en funclon del tlem­

po para electrodos de la­

ton

_63/37,

en electrodoa

duros

_(mlcrodureza

Vlckera & 0 300/10=139

_kg/mm2)

•

eElOA 1 +

eElOA 4 Il.

eElOA • •

I 10 .. ",..

TiE....O

.�

.. _UII ... z .. ii • o _0.0'0 u .. • • c • • + • & .. .. _• � . .. r. .. + _.' t • _

UOI -• • .. • o

I _{100 !Irs.}

ellOA I ₊

elLOA J A

ellOA 1 e

Til....O.

° + . , 5 ... • • ... , _,. • .. -o

Fig.

7. Varlaclon de la densldad de _corrlente, en

funclon del _{tlempo, para} electrodos duros de latOn

63/37.

1 10

CELDA 2 +

76 REVISTA DEL IDIEM vol 2, nO 2, 8805tO 1963

3. RESUL

TADOS

3 1. Pruebos de ;nmers;on Jirecto Estudio

_{metalogrofico}

La

_Fig

2 _presenta la

_superficie

de una

_probeta

de laton recristalizada.

Se observan en ella zonas descincificadas ubicadas en bordes de _granos

_adya­

centes a re_{g ione}s de Ease

{3.

La

_Fig

3 _prese nra la

micrografia

de una

probeta

de laton duro _que fue

50-metida a la misma

_prueba

de corrosion. Se observan zonas de ataque exrendi­

das,

ubicadas _preferentemenre en bordes de _grano.

3.2.

Ce/da de aireacion

diferenc;ol

Mec/ic/as

_{e/ectroqufmicas}

En las

_Figs.

_4,

_�,

6 _y 7 se ban colocado los valores medidos en la celda de aireacicn diferencial con electrodos recristalizados _y electrodos duros.

Las

_Figs.

4 _y �

_{permiten apreciar}

_que las medidas de f.e.m. en func ion

del

_tiempo,

dan resultados bastantes

_dispersos.

En el caso de los electrodos recristalizados

_(Fig.

4)

s e alcanzaron valores maximos _que variaron entre 55 y 40 mY. Para ele ctrcdos duros

(Fig.

5)

una de las c eldas alcanzS una f.e m.

maxima de 3� mV _y en dos de eIlas s e _superd la f.e.m. de 15 mY.

A conrinuac

ion,

en las

_Figs

6 _y 7 s e anotan los valores de la densidad de e orriente en funcion del

tiempo.

Tambien en e ste caso los resultados son _muy

dispersos.

En el caso de electrodos recristalizados la

Fig.

6 seiiala _que se aIca nz o una densidad de corriente maxima de

0,01

�

mA/cm2

babiendo s_uperado todas

las celdas una densidad de c orrienre de

0,008

mA/cm2•

La

_Fig.

7 muestra _{que el} intervalo de densidades maximas de corriente para electrodos duros abarce _de

0,004

a

0,008 mA/cm2•

E studio meta

_logrofico

Todas las

_probetas

sometidas a _{ensayo presentaron} una marcada tendencia a descincificarse en los

_bordes,

siendo

analogo

_{practicamente}

el aspecto _de

los electrodos aireados

(c

atodos

₎

_{y sin} airear

(anodos).

Las

_Figs.

_{8 y} 9 _presentan sendas

micrograflas

_que

_corresponden

a catodos

de una celda de aireacien

diferencial,

tratados termicamente con anterioridad a su e_{xpos ic}

Ion,

durante 1 hora a 700"C _y enfriados en eI horno

Se nota en ambas muestras z ona s descincificadas _que se hailan ubicadas a 10

largo

de los bordes de _grano. En el caso de la vista de un corte _parale lo a la

superficie

de un catodo e x_puesto 24 h

(Fig.

8)

se observa claramente ade­

Fig. 9: Corte Iransversal de un c6todo de lal6n 631 37 Ir.f.do"rmlcamen'. _{(lhI700o/horno)} y luego

••_{puesfo 243} h• SOoC. en una celda d.alreaci6n

difetencial. Elecfrodo .Ireado. S. observan zonas

descinclficadas a 10 _largod. losbordes de grano

SP Interseccl6n del corte con la _superllei. de r. _probeta.

fas. fase

ZD zona desclncjflcada

Cu cobra masivo

Fig. 11: Corte _paralelo a la super-flcl. "iii

puesla de un 'nodo de lal6n 63137 duo0

a.puesfo 24h • _SOoC,en unacelda de d. r••cI6n dlf.renclal.Electrodo sin alrear S. observan zonas desclncificadas scbre un

borde d. grano.

a ZO

fas. tl

zona desclnclflcada

Fig.8: Corte paralelo a la _{sup.rilei. expuesfa} deuncA.

lodo de1.,6n 63137 Iralado 16rmicamenl.₍ 1 h170001

horno) y luego a.puesto 24 h .a SOOC. en una celda d.

alteacl6n dlferenclal. Electrodo alreado. La

..rafrizco­

rresponde, fase it presentandose la fase _tl en esta vista al int.rlor d. unod. los _granos.Las zonas desete­

cjf;cadas preseni,"seiiales decr.clmienio _progresivo.

fase

fase

ZO zona deseinciflcad,

Cu cob,. maslvo

Fig 10 Corte transversa de n anodo de l.t6n₆₃₁

37 duro. eJlf)uesto 243 1'1 a 'illo C en una ce d. de

.lr.4cIOn d,4erencla Ele::trnd() � n airear Se ob­

senan zonas descme 'leota,s 4 .e _{remplazan grano\}

enteros y avanzan de pre4eren.. a en bordes de

grano.

78 REVISTA DEL IDIEM vol 2, nl 2, .,oleo 1963

un corte transversal de otro citodo expuesto durante

243

h

(Fig.

9)

permlre

a­

preciar

la forma en _que la descinciflcac len avanzo hacia el interior de la pro­

beta a 10

_largo

de bordes de _grano.

Las

_Figs.

_{10 y 11}

_corresponden

a las

micrografias

de electrodos duros a­

tacados

243

_y 24 horas re_speerlvamenre en una celda de aireacion diferencial. En ambas

_micrografias

se

_pueden

_apreciar

zonas

descincificadas,

permitiendo

ver la

_Fig.

10

como

en

243

h la descincificaci6n ha abarcado ya granos _enteros, sin avanzar tan marcadamente en

_profundidad

como en e l caso de electrodos recristalizados

_(Fi,.

9).

En todo _caso, tambien en estos electrodos

duros,

s e manifiesta en ambas

figuras

cierta

_preferencia

de _ataque en los bordes de

gra-no.

4.

DISCUSION

Se ha observado desclncIflcac Ien a las 24 horas en

_probetas

de laton

63/

37,

sometidas a

simple

inmersidn en a_gua de mar 0 _expuestas como inodos _y

citodos en c eldas de aireacion diff' ncial a 50"C. En ambos casos Ia descln­ ciflcacicn _pres enta eI mismo asr. cto, Las

micrografias

evidencian en cambio un ata_{que d}iferenre se_gun s e tr u e de

_probetas

duras 0

_probe

ras recristalizadas.

En las _primeras_, las zonas descincificadas abarcan el _grano rotalmenre,

presennindose el

deposit,

de cobre liso y parc ialme nre recubierto de

_productos

no meraIico s

obscuros,

con tendencia a

_prolongarse

hacia los bordes de _grano y

subgrano.

Tal observaci Sn coincide con los resultados

publicados

_por Von

Wurstemberger

(.) . Res ulta por 10 demas

plausible

suponer una aceIon anodlca

en estas zonas de la _{estructura, por} tra tarse de

_regiones

con _mayor c onc entra­ cion de defectos.

En _{pr obe}ras re crisral iz adas, las zonas descincificadas se ubican

prefe­

rentemente en los bordes de _grano, tendiendo a

_reemplazar

a Ia fase

{3,

_form�

da _por tratamiento termico a

700°C,

_cuya

_presencia

fue detectada mera

logrji­

ficamente. Tal tendencia _ya la habia indicado el autor anteriormente me ncio­ nado

(8).

Por 10 demas Rawdon (9) indico _que en el par

galvanico

laton ..

/la­

ton

_(3,

esta ultima fase se _comporta como anodo. Sauerwald (10) ha medido la

diferencia de

_potencial

entre electrodos rec ocido s de aIeacion Cu

-Zn puro,

sumergidos

en una s oluc ion IN de ZnSO_•. Las

mediciones

_para la fase ..

prac­

ticadas en esta forma indican una f.e.m. de 1020 a 999

_mV,

_para un

_porcentaje

atomico de 100 y

64,4%

de Cu res_pecrivamenre. Para la fas e

f3

la diferencIa

de

_potencial

resulta de

943

mV. Esto nos

indica,

_par la ub icac ien relativa de

stan-dard de _porenciales con _{respecto al h}idr

Sge

no a 250

C,

_que la fase

{3

es menos

I •

noble _que la fase oc. Por 10 tanto se _comporta como anod ica _, al ser conectada metalicamente con la anterior en una ce lda ga lvanlca_, eo concordancia con el

resultado rec ien mencionado.

Los

_potenciales

_que indica Sauerwald no _{perm ire}n,

desafortunadamente,

una c_omparacion cuantitativa con los

potenciales

medidos en el desarrollo del

prese nre

_trabajo.

Cua Iitat ivemenre resulta demostrativa la circunstancia _que

los porencIa Ies medidos en las celdas de aireacion d iferencia l sean

aproxima­

damenre de 55

mY,

en circunstancias que Ia celda medida por Sauerwald daba una diferencia del orden de 70 mV.

EI estud io mera

_Iograf

ico

permite

a_pre c rar con clar idad adema s_, la forma­

cion de

_depositos

_compactos de

_cobre,

adheridos d irectamenre al laton oc

y

0-cupando parcialmente

la cavidad _que anreriormente c orres

pond

io aI material

disuelto _por el proce so de corrosion. Generalmente el cobre _pres e nta_, hacia el

lado

_libre,

una _{capa de} sales _adherida

_firmemente,

que

podr

ia estar c onsriruida

por oxic loruro de cobre. Cabe citar en _{apoyo de} e sta h

_ipore

sis la mencion de

Paul Pascal (il) del

_trabajo

de

_Rooksby

_{y Ch irns id}e_, s e_giin e l cual se forma­

ria Cu

[Cu

_(OH)2

_]

S

Cl2

en el cur so de la corrosion del cobre en medio alca­

lino 0 alcalino terreo

Con estas

_premisas

_parec e razonable formular la s

iguie

nte h

_ipore

sis sobre el mecanismo del _proceso:

La d is oIucion anodica se

produc

ida en los bordes de grano

(menos

nobles),

o en las zonas de Ias e

{3.

Los iones aSI formados no

_puedeo

ser reducidos por el catodo de laton oc

por ser s u

potencial

_{mayor que} eI reversible de reduce ion

de un electrodo de cobre, Sin

embargo,

el

potencial

del electrodo de laton oc a­

parentemente se

_polariza

_por la

_presencia

de una _{capa de} oxicloruro de cobre.

Con

_{anterioridad,}

el laton", ha bria acruado como electrodo de

ox[geno,

contri­

buyendo

aS1 a

producir

las condiciones _{para la forma}cion del oxic Ioruro _y de

otras sales basicas , Esto

significa

que el proceso de forrnac ion de

deposito

de cobre oc urriria _{por la} acc ion reductora de un electrodo de

ripo

laton oc

/oxi­

cloruro de

_cobre,

_{y la} accion oxidante de un electrodo de laton .. ₀ de laton

{3.

5.

CONCLUSIONES

1. Se ha observado descincif icacicn en laton

63/37

duro y

recristalizado,

des­

pues

de 24 horas de e_{xpos ic ion} en _{agua de} mar artificial a

,)O°C,

tanto _por

80 REVISTA JJF.L IDIEM yol 2••• 2. _,0810 196)

2. En celdas de aireacion diferenc ia l se he descincificado en eate

periodo

tanro el anodo

(electro

sin

airear)

como eI catodo

(electro aireado).

3. La descincificacion riende a

_producirse

de

_peeferenc

Ia en los bordes de las

proberas.

4. _{EI aspecto de las} zonas descincificadas e s totalmente distinro en las _pro­

betas reedstelizadas _que en las

duras,

siendo la ubieaeion marcadamente

preferente

en los bordes de Irano, para

_probetes

reeristalizadas.

5. La

_morfologia

de los

_depositos

insinua la accion reductora de un electrodo

tipo

laton

./

oxieloruro de eobre _{y la} aecion oxidante de un electrodo de la­ ton. desnudo 0 de laton

(3.

AGRADECIMI ENTOS

Los aurores

agradecen

a1 Prof. Dr. T.P. Hoar de 1a Universidad de Cam­

bridle,

sus enseiianzas _y

consejos

en 1a iniciacion del _presenre

_trabajo.

6.

BIBllOGRAFIA

1.-

_FINK,

F.W. The dezineifieation of brass with

_special

reference to arsenic.

Transactions

Electrochemical

Soc.

vol

_45,

_pp. 297

-310,

(1924).

2.- UHLIG.

The Corrosion

_Hanclboole,

_p. 1121.

_J.

_Wiley

and

_Sons,

New

_York,

(1948).

3.-

_ROGERS,

T .H.

Morine

Corrosion

Hanclboole.

'fc. Graw Hill

_Company

of C.­ nada Limited.

_{Toronro, (1960).}

4.-

_BLANCO,

H.

Contribucion 01 estuclio cle 10

clescincilicacion

cle los latones.

Memoria _{para optar al} titulo de

_Ingeniero

Civil Industrial.

_Didgida

_{por Dr.}

G.

_Joseph.

Facultad de Ci encias Fisicas _y Matematicas. Universidad de

Chile,

Santiago,

1961.

5.-

_ABRAMS,

R.B. The dezincification of brass.

Transactions Am.

Electro·

chemical

Soc.

vol

_42,

_pp. 39

-54,

(1922).

6.-

_LOMBARDI,

P.

_Me,al/urgia

ltallon«,

vol

_46,

_pp.

123

•

parte,

3a

secc

idn,

1921,

_p. 133.

11.-

_PASCAL,

P. Nouveau

Traite

de

Chimie Minera/e.

Masson ee Cie. vol 3. Paris

_1960,

_p. 256.

CONTRIBUTION

TO

THE

STUDY

OF

BRASS

DEllNCIFICA

TION

SUMMARY:

It is

_possible

to

detect

_by

_microscope

the dezincification

in

63/37

brass

after 24 h

_exposition

in

artificial

sea-water at

509

C, by simple

inmersion or In a

differential

aireation

cell.

The

_process occurs in

hard,

the

same as in

recrystallized

specimens

at

7009

C.

The

dezincified

zones

tend

to

_replace

In

preference

the

_f3

_phase

of the

structure.

In the

_{recrystallized}

_specimens

the

dezincified

areas

tend

to

follow

strIct­

ly

grain

•

boundaries.

This

tendency

is much

les

s

pronounced

In

hard

spec/-mens.

In

both

cases,

the

zones in

which the brass has been

replaced by

_copper

are

situated

towards the

edges

of

the

_specimens.

The

observations

_point

to

the

action

of

an • or

f3

brass/sea·water/

_copper

oxychloride

- _•

brass

cell,

in

which the

_oxychloride

would

_polarize

the. brass
