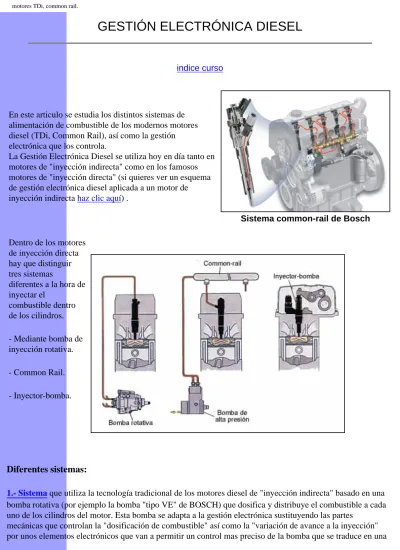

GESTIÓN ELECTRÓNICA DIESEL
indice curso
En este articulo se estudia los distintos sistemas de alimentación de combustible de los modernos motores diesel (TDi, Common Rail), así como la gestión electrónica que los controla.
La Gestión Electrónica Diesel se utiliza hoy en día tanto en motores de "inyección indirecta" como en los famosos motores de "inyección directa" (si quieres ver un esquema de gestión electrónica diesel aplicada a un motor de
inyección indirecta haz clic aquí) .
Sistema common-rail de Bosch
Dentro de los motores de inyección directa hay que distinguir tres sistemas diferentes a la hora de inyectar el combustible dentro de los cilindros. - Mediante bomba de inyección rotativa. - Common Rail. - Inyector-bomba.
Diferentes sistemas:
1.- Sistema que utiliza la tecnología tradicional de los motores diesel de "inyección indirecta" basado en una bomba rotativa (por ejemplo la bomba "tipo VE" de BOSCH) que dosifica y distribuye el combustible a cada uno de los cilindros del motor. Esta bomba se adapta a la gestión electrónica sustituyendo las partes
mayor potencia del motor con un menor consumo. Este sistema es utilizado por los motores TDI del grupo Volkswagen y los DTI de Opel y de Renault, así como los TDdi de FORD.
Foto de una bomba de inyección rotativa (bomba electrónica con su centralita).
2.- Sistema de conducto común (common-rail) en el que una bomba muy distinta a la utilizada en el sistema anterior, suministra gasoleo a muy alta presión a un conducto común o acumulador donde están unidos todos los inyectores. En el momento preciso una centralita electrónica dará la orden para que los inyectores se abran suministrando combustible a los cilindros. Esta tecnología es muy parecida a la utilizada en los motores de inyección de gasolina con la diferencia de que la presión en el conducto común o acumulador es mucho mayor en los motores diesel (1300 Bares) que en los motores gasolina (6 Bares máximo).
Este sistema es utilizado por los motores, DCI de Renault de nueva generación, los HDI del Grupo PSA y los JTD del Grupo Fiat,
3.- Sistema de Bomba-inyector en el que se integra la bomba y el inyector en el mismo cuerpo con eso se consigue alcanzar presiones de inyección muy altas (2000 Bares), con lo que se consigue una mayor eficacia y rendimiento del motor.. Existe una bomba-inyector por cada cilindro. Este sistema es utilizado por el grupo Volkswagen en sus motores TDI de segunda generación.
En la figura de arriba tenemos todos los componentes que forman un sistema de alimentación para motores TDi
de ultima generación que utilizan la nueva tecnología de la bomba-inyector.
