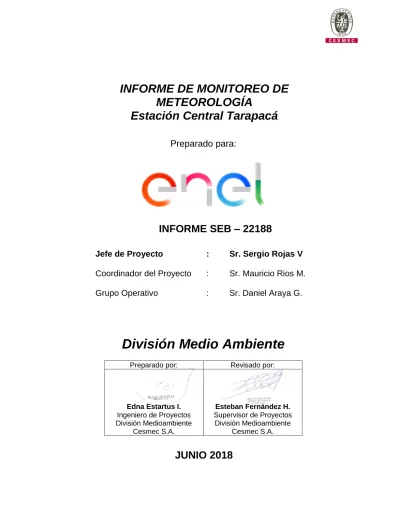

División Medio Ambiente

(1)

Preparado para:

División Medio Ambiente

Preparado por: Revisado por:

Edna Estartus I. Ingeniero de Proyectos División Medioambiente Cesmec S.A. Esteban Fernández H. Supervisor de Proyectos División Medioambiente Cesmec S.A.

INFORME SEB – 22188

INFORME DE MONITOREO DE

METEOROLOGÍA

Estación Central Tarapacá

JUNIO 2018

Jefe de Proyecto

:

Sr. Sergio Rojas V

Coordinador del Proyecto

:

Sr. Mauricio Rios M.

Grupo Operativo

:

Sr. Daniel Araya G.

(2)

INDICE DE CONTENIDOS

1.- RESUMEN EJECUTIVO ... 4 1.1.- ANTECEDENTES GENERALES ... 4 1.2.- RESULTADOS ... 4 2.- INTRODUCCIÓN ... 5 3.- OBJETIVOS. ... 5 4.- MATERIALES Y METODOS. ... 6

4.1.- DESCRIPCIÓN DEL ÁREA DE ESTUDIO ... 6

4.2.- UBICACIÓN DEL PUNTO DE MONITOREO ... 6

4.3.- METODOLOGÍAS DE MEDICIÓN. ... 8

4.3.1.- METEOROLOGÍA ... 8

4.3.2.- REGISTRO DE LA INFORMACIÓN ... 8

4.4.- MATERIALES Y EQUIPOS UTILIZADOS. ... 8

4.5.- FECHAS DE MUESTREO. ... 8

5.- NORMATIVA VIGENTE ... 9

5.1.- DECRETO SUPREMO N°61... 9

6.- RESULTADOS ... 9

6.1.- AUSENCIA DE DATOS ... 9

6.2.- RESUMEN RECUPERACIÓN DE DATOS. ... 10

6.3.- VARIABLES METEOROLÓGICAS ... 11

7.- DISCUSIONES ... 23

7.1.- VARIABLES METEOROLÓGICAS ... 23

7.1.1.- VELOCIDAD Y DIRECCIÓN DEL VIENTO ... 23

7.1.2.- TEMPERATURA AMBIENTE ... 23

7.1.3.- HUMEDAD RELATIVA ... 23

7.1.4.- PRESIÓN ATMOSFÉRICA ... 23

7.1.5.- RADIACIÓN SOLAR ... 23

(3)

INDICE DE TABLAS

Tabla N° 1: Porcentaje de Recuperación de Datos Horarios en Meteorología ... 10

Tabla N° 2: Resumen Meteorología ... 11

Tabla N° 3: Resultados de Velocidad del Viento, Estación: Central Tarapacá ... 13

Tabla N° 4: Frecuencias del Viento (%), Estación: Central Tarapacá ... 15

Tabla N° 5: Resultados de Dirección del Viento (grados), Estación: Central Tarapacá ... 16

Tabla N° 6: Resultados de Dirección del Viento (Coordenadas), Estación: Central Tarapacá ... 17

Tabla N° 7: Resultados de Desviación Estándar (Sigma Theta), Estación: Central Tarapacá ... 18

Tabla N° 8: Resultados de Temperatura Ambiente, Estación: Central Tarapacá ... 19

Tabla N° 9: Resultados de Humedad Relativa, Estación: Central Tarapacá ... 20

Tabla N° 10: Resultados de Presión Atmosférica, Estación: Central Tarapacá ... 21

Tabla N° 11: Resultados de Radiación Solar, Estación: Central Tarapacá ... 22

INDICE DE GRÁFICOS

Gráfico N° 1: Velocidades Medias Horarias, Estación Central Tarapacá ... 14

Gráfico N° 2: Temperaturas Medias Horarias, Estación Central Tarapacá ... 19

Gráfico N° 3: Humedad Relativa Media Horaria, Estación Central Tarapacá ... 20

Gráfico N° 4: Presión Atmosférica Media Horaria, Estación Central Tarapacá... 21

Gráfico N° 5: Radiación Solar Media Diaria, Estación Central Tarapacá... 22

INDICE DE FIGURAS

Figura N° 1:

Estación de Calidad del Aire y Meteorología ... 7

(4)

MONITOREO METEREOLOGIA

SEB-21936

Solicitante: Gas Atacama Chile S.A. – Central Tarapacá Orden de Trabajo: 455246

Atención: Jorge Cáceres O. Fecha de Emisión: 23.07.2018

Dirección: Ruta 1 KM 344,41 Iquique.

División Medio Ambiente – Departamento Calidad del Aire - Santiago

1.- RESUMEN EJECUTIVO

1.1.- Antecedentes Generales

El presente informe entrega resultados para el período comprendido entre el 01 de junio de 2018 y el 30 de junio de 2018 de meteorología.

1.2.- Resultados

 El viento en la estación registró una velocidad promedio de 2,7 m/s, con una dirección predominante proveniente principalmente del SSW.

 La temperatura ambiente registró un promedio de 15,7 °C, una máxima horaria de 21,3 °C y una mínima horaria de 12,8 °C.

 La humedad relativa del ambiente registró un promedio de 74,1 %, una máxima horaria de 92,5 % y una mínima horaria de 47,7 %.

 La presión atmosférica registró un promedio de 759,2 mmHg, una máxima horaria de 762,0 mmHg y una mínima horaria de 756,0 mmHg.

 La radiación registró un promedio de 116,6 W/m2, una máxima horaria de 646,4 W/m2 y una mínima horaria de 0,4 W/m2.

(5)

SEB-22188

Fecha de Emisión: 23.07.2018

2.- INTRODUCCIÓN

A petición de Gas Atacama Chile S.A. – Central Tarapacá, CESMEC S.A. realiza monitoreos de meteorología en estación “Central Tarapacá”, en planta ubicada en el sector de Punta Patache a 65 Km al sur de Iquique.

Las variables meteorológicas monitoreadas son velocidad y dirección del viento, radiación solar, presión barométrica, temperatura y humedad.

Durante el período de medición, se realizaron monitoreos en forma continua de:

 Variables meteorológicas, considerando la operación de sensores para velocidad y dirección

del viento, temperatura ambiente, humedad relativa, presión atmosférica.

El presente informe corresponde a la campaña de monitoreo correspondiente al mes de junio de 2018.

3.- OBJETIVOS.

 Monitorear y caracterizar la calidad del aire en las zonas de interés de Gas Atacama Chile S.A. – Central Tarapacá, estipulado en la Resolucion de Calificacion Ambiental (RCA 806/1996)

 Generar y entregar información fidedigna y oportuna sobre la meteorología en zonas de interés para Gas Atacama Chile S.A. – Central Tarapacá.

(6)

SEB-22188

4.- MATERIALES Y METODOS.

El servicio incluye la operación, calibración, mantención, equipos de reemplazo, cambio de puntos de monitoreo, con la finalidad de obtener información fidedigna sobre la calidad del aire en forma continua.

4.1.- Descripción del Área de Estudio

Punto interior de Central eléctrica Tarapacá.

4.2.- Ubicación del Punto de Monitoreo

En el siguiente cuadro resumen se detalla la ubicación de la estación de monitoreo fija:

La estación de monitoreo considera:

 Una estación meteorológica que registra los datos de velocidad y dirección del viento, temperatura ambiente, humedad relativa, presión atmosférica, radiación solar

El montaje, calibración y operación de los equipos en la estación de monitoreo fue efectuado por personal especializado de la División Medio Ambiente de CESMEC S.A. y de acuerdo a lo establecido por las metodologías de medición de cada una de las variables monitoreadas e instructivos y procedimientos pertenecientes a la División.

Para todas las variables monitoreadas se realizaron mediciones continuas durante el periodo.

ESTACION UBICACION

Estación Central Tarapacá

Coordenadas UTM 376330 E 7699170 N

(7)

SEB-22188

(8)

SEB-22188

4.3.- Metodologías de Medición. 4.3.1.- Meteorología

El monitoreo continuo de las variables meteorológicas se efectúa de acuerdo a la metodología indicada por la EPA en el Volume IV: Meteorological Measurements del Quality Assurance Handbook for Air Pollution Measurement Systems.

Para la medición de las distintas variables se utiliza distintos sensores. La información es almacenada en datalogger, registrándose en forma continua los promedios horarios de cada una de estas variables. Luego de terminados los monitoreos mensuales, la información almacenada en el datalogger se procesa mediante software específico para generar Rosa de Vientos y gráficos respectivos.

4.3.2.- Registro de la información

El funcionamiento continuo de cada monitor, y los sensores en la estación meteorológica permite generar datos continuos, los que son tratados para obtener promedios horarios, que son almacenados en un sistema de adquisición de datos datalogger, para luego procesarlos y generar planillas Excel con las medias horarias y diarias, y respectivos gráficos para cada variable.

4.4.- Materiales y Equipos Utilizados.

Meteorología

Variable Marca Modelo

Velocidad y Dirección del viento YOUNG 05103-L34 Presión Barométrica VAISALA CS 106

Radiación Solar LICOR 200X-L34 Humedad relativa VAISALA HMP50-L11

Temperatura VAISALA 109-L34

4.5.- Fechas de Muestreo.

(9)

SEB-22188

5.- NORMATIVA VIGENTE

5.1.- Decreto Supremo N° 61

Con fecha 18/06/2008, la Subsecretaría de Salud Pública del Ministerio de Salud, publicó en el Diario Oficial este Decreto que “Aprueba Reglamento de Estaciones de Medición de Contaminantes Atmosféricos”. El referido Reglamento es aplicable a las Estación de Monitoreo de Representatividad Poblacional (EMRP). Sin perjuicio de lo anterior, la operación y mantención de los equipos es realizada de acuerdo al decreto antes mencionado.

6.- RESULTADOS

6.1.- Ausencia de Datos

Para el caso de las variables meteorológicas:

 Durante este período se aprecia un 100,0% de recuperación de registros horarios para todas las variables durante el periodo de monitoreo.

(10)

SEB-22188

6.2.- Resumen recuperación de datos.

En la Tabla N° 1, se entregan los porcentajes de recuperación de datos de las variables medidas, para la presente campaña.

Tabla N° 1: Porcentaje de Recuperación de Datos Horarios en Meteorología

(11)

SEB-22188

6.3.- Variables meteorológicas Tabla N° 2: Resumen Meteorología

Parámetro Promedio Máximo horario Máximo

promedio diario Mínimo horario

Mínimo promedio diario Temperatura Ambiente (° C) 15,7 21,3 17,4 12,8 14,8 Presión Barométrica (mmHg) 759,2 762,0 761,2 756,0 756,7 Humedad Relativa (%) 74,1 92,5 87,1 47,7 67,3 Radiación Solar (w/m2) 116,6 646,4 158,0 0,4 53,2 (1,0 -3,0 m/s) 43,5%

Parámetro Dirección Predominante % Dirección Predominante

Dirección del Viento (°) SSW 21,5

Parámetro Promedio período % Vientos Predominante

Velocidad del Viento (m/s) 2,7

En la Tabla N° 3, se entregan los valores promedios horarios, valores mínimos y máximos de la velocidad del viento, en m/s, para el período comprendido entre el 01-06-2018 y 30-06-2018. En el Gráfico N° 1, se aprecia el comportamiento de los promedios horarios de la velocidad del viento.

En el Figura N° 2 y Tabla N° 4 se muestran la rosa de viento y tabla de frecuencia para el período comprendido entre el 01-06-2018 y 30-06-2018.

En la Rosa de Viento se presentan las direcciones del viento predominantes, considerando 16 rumbos: los 4 cardinales (N, S, E, W), los 4 laterales (NE, SE, SW, NW) y los 8 colaterales (NNE, ENE, ESE, SSE, SSW, WSW, WNW, NNW).

En la Tabla N° 5, se entregan los valores promedios horarios de la dirección del viento, en grados, para el período comprendido entre el 01-06-2018 y 30-06-2018.

En Tabla N° 6, se muestran los valores de la Desviación Estándar de Dirección del Viento, también denominada Sigma Theta, en el período de monitoreo.

En la Tabla N° 8, se entregan los valores promedios horarios, valores mínimos y máximos de la temperatura ambiente, en °C, para el período comprendido entre el 01-06-2018 y 30-06-2018. En el Gráfico N° 2, se aprecia el comportamiento de los promedios horarios de la temperatura ambiente.

En la Tabla N° 9, se entregan los valores promedios horarios, valores mínimos y máximos de la humedad relativa, en %, para el período comprendido entre el 01-06-2018 y 30-06-2018.

En el Gráfico N° 3, se aprecia el comportamiento de los promedios horarios de la humedad relativa.

(12)

SEB-22188

En la Tabla N° 10, se entregan los valores promedios horarios, valores mínimos y máximos de la presión atmosférica, en mmHg, para el período comprendido entre el 01-06-2018 y 30-06-2018. En los Gráfico N° 4, se aprecia el comportamiento de los promedios horarios de la presión atmosférica.

En la Tabla N° 11, se entregan los valores promedios horarios, valores mínimos y máximos de la radiación solar, en W/m2, para el período comprendido entre el 01-06-2018 y 30-06-2018.

(13)

SEB-22188

(14)

SEB-22188

(15)

SEB-22188

Período: 01-06-2018 – 00:00 a 30-06-2018 – 23:00

Figura N° 2: Rosa de Vientos (m/s), Estación Central Tarapacá

(16)

SEB-22188

(17)

SEB-22188

Tabla N° 6: Resultados de Dirección del Viento (Coordenadas), Estación: Central Tarapacá

(18)

SEB-22188

(19)

SEB-22188

Tabla N° 8: Resultados de Temperatura Ambiente, Estación: Central Tarapacá

(20)

SEB-22188

Tabla N° 9: Resultados de Humedad Relativa, Estación: Central Tarapacá

(21)

SEB-22188

Tabla N° 10: Resultados de Presión Atmosférica, Estación: Central Tarapacá

(22)

SEB-22188

Tabla N° 11: Resultados de Radiación Solar, Estación: Central Tarapacá

(23)

SEB-22188

7.- DISCUSIONES

7.1.- Variables Meteorológicas

7.1.1.- Velocidad y Dirección del Viento

A partir de los datos indicados en la tabla de frecuencias y Rosa de Vientos, se puede concluir que existe un predominio de vientos procedentes del SSW, SW y S con un 21,5, 20,8 y 15,0 % de ocurrencia respectivamente.

Analizando el comportamiento promedio horario de la velocidad, se aprecia que los vientos de baja intensidad (velocidades entre 0,5 a 2,5 m/s) presentan una frecuencia de 43,5 %, los de mediana intensidad (velocidades entre 2,5 a 4,5 m/s) presentan una frecuencia de 36,0 %. Vientos de intensidad más alta (velocidades mayores a 4,5 m/s) presentan una frecuencia de 14,4 %. El porcentaje de viento de calma (vientos menores a 0,5 m/s) corresponde a 6,0 %.

7.1.2.- Temperatura Ambiente

En la Tabla N° 8 y Gráfico N° 2 se observan los resultados horarios de la temperatura ambiente, la que registró un promedio de 15,7 °C, una máxima horaria de 21,3 °C y una mínima horaria de 12,8 °C.

7.1.3.- Humedad Relativa

En la Tabla N° 9 y Gráfico N° 3 se observan los resultados horarios de la humedad relativa del ambiente, que registró un promedio de 74,1 %, una máxima horaria de 92,5 % y una mínima horaria de 47,7 %.

7.1.4.- Presión Atmosférica

En la Tabla N° 10 y Gráfico N° 4 se observan los resultados horarios de la presión atmosférica registró un promedio de 759,2 mmHg, una máxima horaria de 762,0 mmHg y una mínima horaria de 756,0 mmHg.

7.1.5.- Radiación Solar

En la Tabla N° 11 y Gráfico N° 5 se observan los resultados horarios de la radiación registró un promedio de 116,6 W/m2, una máxima horaria de 646,4 W/m2 y una mínima horaria de 0,0 W/m2.

(24)

SEB-22188

8.- REFERENCIAS

Campell Scientific, I. (n.d.). User Manual LI200X Pyranometer.

Campell Scientific, I. (2014). User Manual CS106 Barometric Pressure Sensor.

Company R M Young. (n.d.). METEOROLOGICAL INSTRUMENTS INSTRUCTIONS WIND MONITOR MODEL 05103. Extraído de http://www.youngusa.com/

Ministerio de salud; subsecretaría de Salud Pública. Decreto 61 Aprueba Reglamento de Estaciones de Medición de Contaminantes Atmosféricos (2008).
