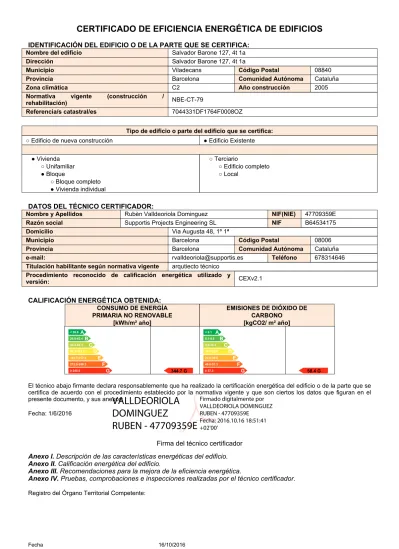

CERTIFICADO DE EFICIENCIA ENERGÉTICA DE EDIFICIOS

(1)

Fecha 16/10/2016

CERTIFICADO DE EFICIENCIA ENERGÉTICA DE EDIFICIOS

IDENTIFICACIÓN DEL EDIFICIO O DE LA PARTE QUE SE CERTIFICA:

Nombre del edificio Salvador Barone 127, 4t 1a

Dirección Salvador Barone 127, 4t 1a

Municipio Viladecans Código Postal 08840

Provincia Barcelona Comunidad Autónoma Cataluña

Zona climática C2 Año construcción 2005

Normativa vigente (construcción /

rehabilitación) NBE-CT-79

Referencia/s catastral/es 7044331DF1764F0008OZ

Tipo de edificio o parte del edificio que se certifica:

○ Edificio de nueva construcción ● Edificio Existente

● Vivienda ○ Terciario

○ Unifamiliar ○ Edificio completo

● Bloque ○ Local

○ Bloque completo ● Vivienda individual

DATOS DEL TÉCNICO CERTIFICADOR:

Nombre y Apellidos Rubèn Valldeoriola Dominguez NIF(NIE) 47709359E

Razón social Supportis Projects Engineering SL NIF B64534175

Domicilio Via Augusta 48, 1º 1ª

Municipio Barcelona Código Postal 08006

Provincia Barcelona Comunidad Autónoma Cataluña

e-mail: [email protected] Teléfono 678314646

Titulación habilitante según normativa vigente arqutiecto técnico

Procedimiento reconocido de calificación energética utilizado y

versión: CEXv2.1

CALIFICACIÓN ENERGÉTICA OBTENIDA:

CONSUMO DE ENERGÍA EMISIONES DE DIÓXIDO DE

PRIMARIA NO RENOVABLE CARBONO

[kWh/m² año] [kgCO2/ m² año]

A < 26.8 B 26.8-43.4 C 43.4-67.3 D 67.3-103.5 E 103.5-212.9 F 212.9-240.5 344.7 G G ≥ 240.5 A < 6.1 B 6.1-9.9 C 9.9-15.3 D 15.3-23.5 E 23.5-49.0 F 49.0-57.3 58.4 G G ≥ 57.3

El técnico abajo firmante declara responsablemente que ha realizado la certificación energética del edificio o de la parte que se certifica de acuerdo con el procedimiento establecido por la normativa vigente y que son ciertos los datos que figuran en el presente documento, y sus anexos:

Fecha: 1/6/2016

Firma del técnico certificador

Anexo I. Descripción de las características energéticas del edificio.

Anexo II. Calificación energética del edificio.

Anexo III. Recomendaciones para la mejora de la eficiencia energética.

Anexo IV. Pruebas, comprobaciones e inspecciones realizadas por el técnico certificador.

Registro del Órgano Territorial Competente:

VALLDEORIOLA

DOMINGUEZ

RUBEN - 47709359E

Firmado digitalmente por VALLDEORIOLA DOMINGUEZ RUBEN - 47709359E

Fecha: 2016.10.16 18:51:41 +02'00'

(2)

ANEXO I

DESCRIPCIÓN DE LAS CARACTERÍSTICAS ENERGÉTICAS DEL EDIFICIO

En este apartado se describen las características energéticas del edificio, envolvente térmica, instalaciones, condiciones de funcionamiento y ocupación y demás datos utilizados para obtener la calificación energética del edificio.

1. SUPERFICIE, IMAGEN Y SITUACIÓN

Superficie habitable [m²] 105.51

Imagen del edificio Plano de situación

2. ENVOLVENTE TÉRMICA

Cerramientos opacos

Nombre Tipo Superficie_[m²] Transmitancia_[W/m²·K] Modo de obtención

Cubierta plana

_Cubierta

_46.4

_2.63

_Estimadas

Fachada NO 1

_Fachada

_8.2

_1.69

_Estimadas

Fachada SE 1

_Fachada

_12.49

_1.69

_Estimadas

Medianería

_Fachada

_39.12

_0.00

_15.34

Fachada NO 2

_Fachada

_16.63

_1.69

_Estimadas

Fachada SE 2

_Fachada

_16.63

_1.69

_Estimadas

Fachada NE

_Fachada

_12.11

_1.69

_Estimadas

Fachada SO

_Fachada

_7.91

_1.69

_Estimadas

Cubierta 2

_Cubierta

_30.69

_1.40

_{Por defecto}

Huecos y lucernarios

Nombre Tipo Superficie_[m²] Transmitancia_[W/m²·K] Factor_solar obtención.Modo de

Transmitancia

Modo de obtención. Factor solar

V1

_Hueco

_4.2

_3.78

_0.64

_Estimado

V2

_Hueco

_2.31

_3.78

_0.64

_Estimado

(3)

Fecha 16/10/2016

3. INSTALACIONES TÉRMICAS

Generadores de calefacción

Nombre Tipo _{nominal [kW]}Potencia _{Estacional[%]}Rendimiento _EnergíaTipo de _obtenciónModo de

Calefacción y

refrigeración

Bomba de Calor

130.6

Electricidad

Estimado

TOTALES

Calefacción

Generadores de refrigeración

Calefacción y

refrigeración

Bomba de Calor

124.0

Electricidad

Estimado

TOTALES

Refrigeración

Instalaciones de Agua Caliente Sanitaria

Demanda diario de ACS a 60° (litros/día)

336.0

Equipo ACS

_Rendimiento

Equipo de

Constante

100.0

Electricidad

_Conocido

(4)

ANEXO II

CALIFICACIÓN ENERGÉTICA DEL EDIFICIO

Zona climática C2 Uso Residencial

1. CALIFICACIÓN ENERGÉTICA DEL EDIFICIO EN EMISIONES

INDICADOR GLOBAL INDICADORES PARCIALES

A < 6.1 B 6.1-9.9 C 9.9-15.3 D 15.3-23.5 E 23.5-49.0 F 49.0-57.3 58.4 G G ≥ 57.3 CALEFACCIÓN ACS

Emisiones

calefacción

[kgCO2/m² año]

E

Emisiones ACS

[kgCO2/m² año]

_G 31.72 25.16 REFRIGERACIÓN ILUMINACIÓN

Emisiones globales [kgCO2/m² año]¹

Emisiones

refrigeración

[kgCO2/m² año]

C

Emisiones

iluminación

[kgCO2/m² año]

-1.50

-La calificación global del edificio se expresa en términos de dióxido de carbono liberado a la atmósfera como consecuencia del consumo energético del mismo.

kgCO2/m² año kgCO2/año

Emisiones CO2 por consumo eléctrico

58.39 6160.58

Emisiones CO2 por otros combustibles

0.00

0.00 2. CALIFICACIÓN ENERGÉTICA DEL EDIFICIO EN CONSUMO DE ENERGÍA PRIMARIA NO RENOVABLE

Por energía primaria no renovable se entiende la energía consumida por el edificio procedente de fuentes no renovables que no ha sufrido ningún proceso de conversión o transformación.

INDICADOR GLOBAL INDICADORES PARCIALES

A < 26.8 B 26.8-43.4 C 43.4-67.3 D 67.3-103.5 E 103.5-212.9 F 212.9-240.5 344.7 G G ≥ 240.5 CALEFACCIÓN ACS

Energía primaria

calefacción

[kWh/m²año]

F

Energía primaria

ACS

[kWh/m² año]

G 187.27 148.54 REFRIGERACIÓN ILUMINACIÓN

Consumo global de energía primaria no renovable

[kWh/m² año]¹

Energía primaria

refrigeración

[kWh/m² año]

D

Energía primaria

iluminación

[kWh/m²año]

-8.87

-3. CALIFICACIÓN PARCIAL DE LA DEMANDA ENERGÉTICA DE CALEFACCIÓN Y REFRIGERACIÓN

La demanda energética de calefacción y refrigeración es la energía necesaria para mantener las condiciones internas de confort del edificio.

DEMANDA DE CALEFACCIÓN DEMANDA DE REFRIGERACIÓN

A < 7.7 B 7.7-17.9 A < 2.1 B 2.1-3.9

(5)

Fecha 16/10/2016

ANEXO III

RECOMENDACIONES PARA LA MEJORA DE LA EFICIENCIA ENERGÉTICA

Carpinterias

CALIFICACIÓN ENERGÉTICA GLOBAL

A < 26.8 B 26.8-43.4 C 43.4-67.3 D 67.3-103.5 E 103.5-212.9 F 212.9-240.5 337.1 G G ≥ 240.5 A < 6.1 B 6.1-9.9 C 9.9-15.3 D 15.3-23.5 E 23.5-49.0 57.1 F F 49.0-57.3 G ≥ 57.3

CALIFICACIONES ENERGÉTICAS PARCIALES DEMANDA DE CALEFACCIÓN

[kWh/m² año] DEMANDA DE REFRIGERACIÓN[kWh/m² año]

A < 7.7 B 7.7-17.9 C 17.9-32.4 D 32.4-54.2 E 54.2-99.8 F 99.8-108.8 121.4 G G ≥ 108.8 A < 2.1 B 2.1-3.9 4.3 C C 3.9-6.6 D 6.6-10.6 E 10.6-12.8 F 12.8-15.7 G ≥ 15.7

ANÁLISIS TÉCNICO

Indicador

Calefacción Refrigeración ACS Iluminación Total

Valor ahorro respecto a la situación original Valor ahorro respecto a la situación original Valor ahorro respecto a la situación original Valor ahorro respecto a la situación original Valor ahorro respecto a la situación original

Consumo Energía final

[kWh/m² año] 92.99 3.0 % 3.49 23.2 % 76.02 0.0 % - - % 172.50 2.2 % Consumo Energía primaria no renovable [kWh/m² año] 181.71 _F 3.0 % 6.81 _D 23.2 % 148.54 _G 0.0 % _- _- - % 337.06 _G 2.2 % Emisiones de CO2 [kgCO2/m² año] 30.78 E 3.0 % 1.15 C 23.2 % 25.16 G 0.0 % - - - % 57.10 F 2.2 % Demanda [kWh/m² año] 121.45 _G 3.0 % 4.32 _C 23.2 %

Nota: Los indicadores energéticos anteriores están calculados en base a coeficientes estándar de operación y funcionamiento del edificio, por lo que solo son válidos a efectos de su calificación energética. Para el análisis económico de las medidas de ahorro y eficiencia energética, el técnico certificador deberá utilizar las condiciones reales y datos históricos de consumo del edificio.

DESCRIPCIÓN DE LA MEDIDA DE MEJORA

Características de la medida (modelo de equipos, materiales, parámetros característicos ) Coste estimado de la medida

(6)

Carpinterias ACS y A.A. frío/calor de alta eficiencia

CALIFICACIÓN ENERGÉTICA GLOBAL

A < 26.8 B 26.8-43.4 C 43.4-67.3 D 67.3-103.5 E 103.5-212.9 239.0 F F 212.9-240.5 G ≥ 240.5 A < 6.1 B 6.1-9.9 C 9.9-15.3 D 15.3-23.5 E 23.5-49.0 50.4 F F 49.0-57.3 G ≥ 57.3

CALIFICACIONES ENERGÉTICAS PARCIALES DEMANDA DE CALEFACCIÓN

[kWh/m² año] DEMANDA DE REFRIGERACIÓN[kWh/m² año]

A < 7.7 B 7.7-17.9 C 17.9-32.4 D 32.4-54.2 E 54.2-99.8 F 99.8-108.8 121.4 G G ≥ 108.8 A < 2.1 B 2.1-3.9 4.3 C C 3.9-6.6 D 6.6-10.6 E 10.6-12.8 F 12.8-15.7 G ≥ 15.7

ANÁLISIS TÉCNICO

Indicador

Calefacción Refrigeración ACS Iluminación Total

Valor ahorro respecto a la situación original Valor ahorro respecto a la situación original Valor ahorro respecto a la situación original Valor ahorro respecto a la situación original Valor ahorro respecto a la situación original

Consumo Energía final

[kWh/m² año] 132.01 -37.7 % 2.16 52.4 % 65.30 14.1 % - - % 199.47 -13.1 % Consumo Energía primaria no renovable [kWh/m² año] 157.09 _E 16.1 % 4.22 _C 52.4 % 77.70 _G 47.7 % _- _- - % 239.01 _F 30.7 % Emisiones de CO2 [kgCO2/m² año] 33.27 E -4.9 % 0.72 B 52.4 % 16.45 G 34.6 % - - - % 50.44 F 13.6 % Demanda [kWh/m² año] 121.45 _G 3.0 % 4.32 _C 23.2 %

Nota: Los indicadores energéticos anteriores están calculados en base a coeficientes estándar de operación y funcionamiento del edificio, por lo que solo son válidos a efectos de su calificación energética. Para el análisis económico de las medidas de ahorro y eficiencia energética, el técnico certificador deberá utilizar las condiciones reales y datos históricos de consumo del edificio.

DESCRIPCIÓN DE LA MEDIDA DE MEJORA

Características de la medida (modelo de equipos, materiales, parámetros característicos ) Coste estimado de la medida

(7)

Fecha 16/10/2016

ANEXO IV

PRUEBAS, COMPROBACIONES E INSPECCIONES REALIZADAS POR EL

TÉCNICO CERTIFICADOR

Se describen a continuación las pruebas, comprobaciones e inspecciones llevadas a cabo por el técnico certificador durante el proceso de toma de datos y de calificación de la eficiencia energética del edificio, con la finalidad de establecer la conformidad de la información de partida contenida en el certificado de eficiencia energética.

Fecha de realización de la visita del técnico certificador

1/6/2016

COMENTARIOS DEL TÉCNICO CERTIFICADOR

El presente certificado da información exclusivamente sobre la eficiencia energética del edificio y no supone en ningún caso la acreditación del cumplimiento de ningún otro requisito exigible al edificio.

Realizada la visita al inmueble se realizan las siguientes comprobaciones:

-La inspección visual al inmueble así como las definición constructiva de la envolvente e instalaciones así como las mediciones han sido realizadas por Supportis Project Engineering SL.

-Superficie útil habitable y altura libre interior.

-Inspección visual de las características de los elementos que definen la envolvente. -Medición interior de los elementos que conforman la envolvente.

-Caracterización de las instalaciones a partir de inspección visual. -Estimación de puentes térmicos potenciales a partir de inspección visual. Se detallan las comprobaciones que no se han podido realizar:

-No se han realizado prospecciones agresivas (catas) sobre los elementos que integran la envolvente.

-No se ha comprobado la puesta en marcha y medición del rendimiento de las instalaciones ya que actualmente es un piso donde no vive nadie y no dispone de los servicios básicos de agua y electricidad.

Cálculos:

-La vivienda dispone de equipo de ACS, alimentada por gas natural. -La vivienda dispone de calefacción por una bomba de calor. -La vivienda dispone de aire acondicionado.

RECOMENDACIONES PARA LA MEJORA DE LA EFICIENCIA ENERGETICA: -Sustitucion de carpineterías

-Se recomienda una caldera de mayor eficiencia energética, estanca y de condensación para ACS.

-Se recomienda por su mayor eficacia desde el punto de vista de eficiencia la colocación de máquina de a.a de altas prestaciones energéticas para aire caliente y frío que cubra toda la vivienda.

DOCUMENTACION ADJUNTA

Documentación dispuesta:

-No se ha dispuesto de memoria constructiva de los elementos que conforman la envolvente.

-No se ha dispuesto de memoria técnica de las instalaciones aunque si se busca el manual de la caldera/termo donde figura la potencia nominal.

-No se ha dispuesto de documentación relativa al estado de mantenimiento de las instalaciones.
