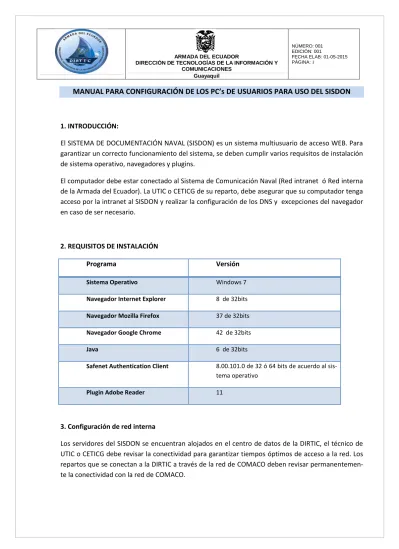

1. INTRODUCCIÓN:
El SISTEMA DE DOCUMENTACIÓN NAVAL (SISDON) es un sistema multiusuario de acceso WEB. Para garantizar un correcto funcionamiento del sistema, se deben cumplir varios requisitos de instalación de sistema operativo, navegadores y plugins.
El computador debe estar conectado al Sistema de Comunicación Naval (Red intranet ó Red interna de la Armada del Ecuador). La UTIC o CETICG de su reparto, debe asegurar que su computador tenga acceso por la intranet al SISDON y realizar la configuración de los DNS y excepciones del navegador en caso de ser necesario.
2. REQUISITOS DE INSTALACIÓN
Programa Versión
Sistema Operativo Windows 7
Navegador Internet Explorer 8 de 32bits Navegador Mozilla Firefox 37 de 32bits Navegador Google Chrome 42 de 32bits
Java 6 de 32bits
Safenet Authentication Client 8.00.101.0 de 32 ó 64 bits de acuerdo al sis-tema operativo
Plugin Adobe Reader 11
3. Configuración de red interna
Los servidores del SISDON se encuentran alojados en el centro de datos de la DIRTIC, el técnico de UTIC o CETICG debe revisar la conectividad para garantizar tiempos óptimos de acceso a la red. Los repartos que se conectan a la DIRTIC a través de la red de COMACO deben revisar permanentemen-te la conectividad con la red de COMACO.
4.- Sistema Operativo
Los computadores deben de ser desinfectados con el antivirus institucional (kaspersky) y asegurar el buen funcionamiento del sistema operativo.
5. Configuración de DNS
En la configuración de la red del computador, configurar el DNS para que pueda usar el sistema con la dirección http://sisdon.armada.mil.ec. La IP del DNS principal que tiene implementado la DIRTIC es 10.128.39.21, sin embargo los repartos que tengan implementado un servicio de DNS propio, de-ben garantizar que esté correctamente configurado para que los usuarios puedan acceder al SISDON por http://sisdon.armada.mil.ec y de ser necesario hacer las respectivas coordinaciones con DIRTIC. Si el computador está configurado correctamente debe poder establecer comunicación con el siste-ma. Para realizar una prueba se puede ejecutar el comando ping sisdon.armada.mil.ec ping ra.armada.mil.ec.
6.- Configuración de las excepciones del proxy del navegador
El SISDON es un sistema que no requiere acceso por internet. El proxy que es utilizado para navegar por internet debe ser configurado para que permita acceder al SISDON vía intranet.
Ingreso desde la Intranet
En el caso que su navegador de internet tenga configurado un proxy, debe añadir en la sección de excepciones las siguientes IP’s y nombres del sistema.
Internet explorer, Chrome:
10.128.39.33;*sisdon.armada.mil.ec*;10.128.39.8;*registro.armada.mil.ec*; *armada.mil.ec; 10.128.39*;10.128.39.51;*ra.armada.mil.ec*
Mozilla Firefox:
10.128.39.33,*sisdon.armada.mil.ec*,10.128.39.8,*registro.armada.mil.ec*, *armada.mil.ec, 10.128.39*,10.128.39.51,*ra.armada.mil.ec*
Una vez realizada la configuración, se puede realizar una prueba ingresando al sistema a través del navegador digitando: http://sisdon.armada.mil.ec
7.- Instalación de requisitos 7.1. Instalación de navegadores
Navegador Versión Recomendada
Internet Explorer 8 de 32bits
Mozilla Firefox 37 de 32bits
Google Chrome 42 de 32bits
Una vez instalado el navegador, debe desactivar las actualizaciones automáticas para que no se ac-tualice las versiones de navegadores y no tenga inconvenientes con la firma digital.
Las últimas versiones de los navegadores no activan el botón de la firma por defecto, debido a que tienen validaciones de seguridad que exigen que utilice en su computador java última versión (v. 8) y para el uso del SISDON debe utilizar java 6. En la sección de abajo se explica los pasos a seguir, para que el navegador active el botón de la firma digital.
7.2. Instalación del Java JRE
El java 6 de 32bits es necesario para el uso de la firma digital en el SISDON, lo puede descargar del internet de la propia página web de java, también lo puede descargar de la siguiente dirección aloja-da en los servidores de la Armaaloja-da:
http://mail.armada.mil.ec/home/[email protected]/Briefcase/Instaladores
Para los equipos en donde el sistema operativo sea Windows de 64bits, deben instalarse java 6 de 32 bits y usar Internet Explorer de 32 bits.
Configuración de Java:
El componente java debe instalarse con los navegadores cerrados, una vez instalado el JAVA se debe realizar la siguiente configuración:
1.- Desactivar el casillero que indica COMPROBAR ACTUALIZACIONES AUTOMATICAMENTE. 2.- Cambiar la configuración de VERIFICACION DE SEGURIDAD DE CODIGO MIXTO.
4.- Verificar que el antivirus no esté bloqueando al JAVA.
Si por razones de fuerza mayor en su computador requiere utilizar java 7, puede utilizarlo realizando una configuración adicional (Bajar el nivel de seguridad que viene por defecto de ALTA a MEDIA), sin embargo al momento de firmar digitalmente en el SISDON le saldrá siempre la advertencia de la imagen mostrada abajo, por 4 veces consecutivas. Este mensaje es un control de seguridad del java que le advierte que está firmando con un componente que no es reconocido por el navegador. La DIRTIC está trabajando para actualizar mencionados componentes:
Activación de PLUGIN
Es necesario activar el plugin del java para que se active el botón de la firma digital en el SISDON. Activación para Mozilla Firefox:
Para que funcione con FIREFOX y pueda firmar digitalmente debe activar el componente java en el navegador, ingresando al menú HERRAMIENTAS – COMPLEMENTOS - PLUGINS. En la pantalla mostrada a continuación se selecciona la opción (preguntar para activar) en lo relacionado a java.
Una vez activado el plugin, se debe ingresar al sistema para completar la activación del botón de fir-mar en el SISDON. Ingrese al sistema y abra un formulario de firma de documento o de firma de ac-ción. Se le presentará bloqueado el botón de la firma y el navegador en la sección superior le pre-guntará “Firefox ha evitado que el plugin desactualizado “java” se ejecute en sisdon.armada.mil.ec ¿Continuar Bloqueando? ¿Permitir?”, de click en el botón ¿Permitir?.
En el siguiente formulario de click en el botón PERMITIR Y RECORDAR., para que no le vuelva a inactivar el botón de firmar.
En el siguiente formulario de click en la etiqueta “Confiar siempre en el contenido de este editor” para activar el visto, y luego de click en el botón ejecutar, repita el procedimiento las 4 veces que sale la advertencia. Esta advertencia no se le volverá a presentar.
INTERNET EXPLORER
Para que funcione con Internet Explorer y pueda firmar digitalmente debe activar el java en el nave-gador ingresando al menú HERRAMIENTAS – ADMINISTRAR COMPLEMENTOS. En la pantalla mostra-da abajo debe estar habilitado en lo relacionado a java.
CHROME
Para que funcione con Google Chrome y pueda firmar digitalmente debe activar el componente java en el navegador ingresando en el url chrome://plugins/. En la pantalla mostrada abajo debe estar habilitado todo lo relacionado al componente java.
En Google Chrome de forma adicional debe realizar lo siguiente: en el URL, introduz-ca: chrome://flags/#enable-npapi, habilite NPAPI y luego reinicie el navegador.
Para que cada vez que firme, no se muestre el siguiente mensaje, realice los pasos abajo indicados:
Pasos para que no se muestre mensaje de confirmación para activar botón de firmar: -En el escritorio, cree un acceso directo del navegador google Chrome
-De click en la pestaña Acceso directo.
-En la etiqueta “Destino”, digite lo siguiente: --allow-outdated-plugins, al final del siguiente texto "C:\Program Files\Google\Chrome\Application\chrome.exe". Quedará de la siguiente manera:
“C:\Program Files\Google\Chrome\Application\chrome.exe" --allow-outdated-plugins
7.3 Driver para el uso del Token – Safenet
Este driver de autenticación es necesario para la utilización del TOKEN en la firma digital del SISDON. Se encuentra en dos versiones, de 32bits y 64 bits, depende la versión del sistema operativo del usuario:
32bits: SafeNet AuthenticationClient-x32-8.00.msi
64bits:
SafeNet AuthenticationClient-x64-8.00.msiEl instalador del SAFENET puede descargarlo de la siguiente dirección alojada en servidores de la Armada del Ecuador:
http://mail.armada.mil.ec/home/[email protected]/Briefcase/Instaladores
Abra el SAFENET, verifique el estado de su token y confirme que su token tiene el certificado añadi-do.
7.4. Instalación Adobe Reader
Este plugin ADOBE READER 11, es necesario para la correcta visualización de los documentos gene-rados por el SISDON. Adicional al abrir la Url abajo indicada, debe seleccionar correctamente el tipo y versión de sistema operativo que tiene el computador en donde se va a instalar.
Dirección del instalador: http://get.adobe.com/es/reader/otherversions/ Si tiene una versión diferente a la 11 por favor desinstalar.
Para verificar si tiene correctamente instalado el adobe reader, se verifica abriendo un documento del SISDON y debe abrirse dentro del navegador.
