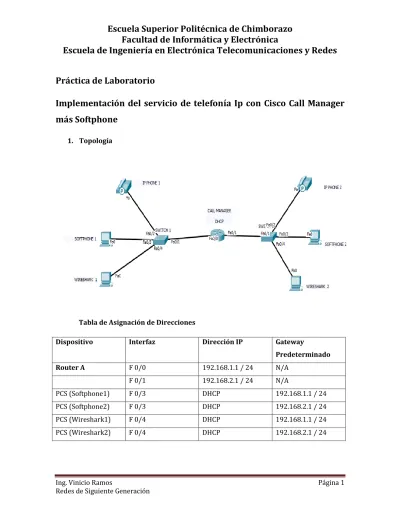

Práctica de Laboratorio
Implementación del servicio de telefonía Ip con Cisco Call Manager
más Softphone
1. Topología
Tabla de Asignación de Direcciones
Dispositivo Interfaz Dirección IP Gateway
Predeterminado Router A F 0/0 192.168.1.1 / 24 N/A F 0/1 192.168.2.1 / 24 N/A PCS (Softphone1) F 0/3 DHCP 192.168.1.1 / 24 PCS (Softphone2) F 0/3 DHCP 192.168.2.1 / 24 PCS (Wireshark1) F 0/4 DHCP 192.168.1.1 / 24 PCS (Wireshark2) F 0/4 DHCP 192.168.2.1 / 24
Dispositivo Interfaz Dirección IP Numero Gateway
Predeterminado
IP PHONE 1 F 0/2 DHCP 501 192.168.1.1 / 24 IP PHONE 2 F 0/2 DHCP 502 192.168.2.1 / 24
2. Objetivos
En la práctica a realizar, configuraremos inicialmente la red de datos para pasar a configurar los servicios VOIP. Una vez configurado y comprobado su funcionamiento, integraremos la telefonía tradicional o analógica, con lo cual habremos conseguido hacer funcionar el escenario de telefonía IP. Ademas:
Armar la Red y Verificar la Conectividad.
Configurar en el Router DHCP, Telefonía IP.
Instalar el Programa IP CONMUNICATOR para hacer Softphone.
Establecer la comunicación de un teléfono Ip con el software Ip Comunicator
3. Requisitos Router 2 Switch 2 Teléfonos IP 7960 Software Ip Comunicator Software Wireshark Cables Directos 4 Pc´s 4. Marco Teórico Telefonía IP
La telefonía IP le proporciona una manera de dotar de servicios consistentes a todos sus empleados en sus lugares de trabajo, tanto si están en la oficina o conectados remotamente. La telefonía IP transmite comunicaciones de voz a través de la red mediante la utilización de los estandards del protocolo de internet
La telefonía IP de Cisco son parte integral de la solución de Comunicaciones Unificadas de Cisco, que unifican voz, vídeo, datos, y aplicaciones móviles en redes tanto fijas como móviles, capacitando a los usuarios para comunicarse fácilmente en su lugar de trabajo a través de cualquier medio, dispositivo o sistema operativo.
Utilizando la red como plataforma, la telefonía IP de Cisco ayuda a organizaciones de todos los tamaños a conseguir mayor seguridad, resistencia, flexibilidad y escalabilidad, además de los beneficios inherentes de usar una red convergente para el transporte de datos y la interconexión.
Telefonía Softphone
Un Softphone (en inglés combinación de Software y de Telephone) es un software que hace una simulación de teléfono convencional por computadora. Osea permite usar la computadora para hacer llamadas a otros softphones o a otros teléfonos convencionales. Un Softphone es típicamente parte de un entorno Voz sobre IP|VoIP y puede estar basado en el estandard SIP/H.323 o ser propietario.
Ip comunicator
Cisco IP Communicator es una aplicación de escritorio que convierte cualquier equipo en un teléfono IP Cisco dotado de todas las funciones con el que realizar y recibir llamadas, así como gestionarlas de distintas maneras desde cualquier ubicación desde la que pueda conectarse a la red corporativa.
Cisco IP Communicator funciona como un teléfono tradicional: permite realizar y recibir llamadas, poner llamadas en espera, realizar una marcación rápida de números, transferir llamadas, etc. IP Communicator también incluye funciones de telefonía especiales, como el aparcamiento de llamadas y las conferencias MeetMe, que pueden ampliar y personalizar las funciones del manejo de llamadas. De igual modo, IP Communicator también funciona con Cisco Unified Video Advantage para mejorar las comunicaciones mediante vídeo.
El protocolo más usado es el H.323, un standard creado por la International Telecomunication Union (ITU) (link) H323 es un protocolo muy complejo que fue originalmente pensado para videoconferencias. Este provee especificaciones para conferencias interactivas en tiempo real, para compartir data y audio como aplicaciones VoIP. Actualmente H323 incorpora muchos protocolos individuales que fueron desarrollados para aplicaciones específicas.
Protocolo SIP
SIP es un protocolo mucho más lineal, desarrollado específicamente para aplicaciones de Voip. Más chicas y más eficientes que H.323. SIP toma ventaja de los protocolos existentes para manejar ciertas partes del proceso.
Programa Wireshark
Wireshark es una herramienta que funciona como un analizador de protocolos de redes, permitiendo capturar y analizar en tiempo real, de forma interactiva, el tráfico que pasa por una red.
5. Configuración
Router A Parte 1
Paso1.- Configurar la interfaz FastEthernet 0/0
Router> enable
Router # configure terminal
Router (config ) # interface FasthEthernet 0/0
Router (config-if) # ip address 192.168.1.1 255.255.255.0 Router (config-if) # no shutdown
Router (config-if) # exit
Router (config) # ip dhcp pool VOICE
Router (dhcp-config) # network 192.168.1.0 255.255.255.0 Router (dhcp-config) # default-router 192.168.1.1
Router (dhcp-config) # option 150 ip 192.168.1.1 Router (dhcp-config) # exit
Paso3.– Configurar el Administrador de llamadas de servicios expreso de telefonía en Router
Router (config) # telephony-service Router (config-telephony) # max-dn 5 Router (config-telephony) # max-ephones 5
Router (config-telephony) # ip source-address 192.168.1.1 port 2000 Router (config-telephony) #auto assign 4 to 6
Router (config-telephony) #auto assign 1 to 5 Router (config-telephony) #exit
Paso4.- Configurar el directorio de teléfonos IP
Router (config) # ephone-dn 1
Router (config-ephone-dn) # number 501 Router (config-ephone-dn) # exit
Parte 2
Paso1.- Configurar la interfaz FastEthernet 0/1
Router> enable
Router # configure terminal
Router (config) # interface FasthEthernet 0/0
Router (config-if) # ip address 192.168.2.1 255.255.255.0 Router (config-if) # no shutdown
Router (config-if) # exit
Paso2.- Configurar DHCP
Router (config) # ip dhcp pool VOICE
Router (dhcp-config) # network 192.168.2.0 255.255.255.0 Router (dhcp-config) # default-router 192.168.2.1
Router (dhcp-config) # option 150 ip 192.168.2.1 Router (dhcp-config) # exit
Paso3.– Configurar el Administrador de llamadas de servicios expreso de telefonía en Router
Router (config) # telephony-service Router (config-telephony) # max-dn 5 Router (config-telephony) # max-ephones 5
Router (config-telephony) # ip source-address 192.168.2.1 port 2000 Router (config-telephony) #auto assign 4 to 6
Router (config-telephony) #auto assign 1 to 5 Router (config-telephony) #exit
Paso4.- Configurar el directorio de teléfonos IP
Router (config) # ephone-dn 1
Router (config-ephone-dn) # number 502 Router (config-ephone-dn) # exit
6. Contestar
Al utilizar el Programa Wireshark que protocolos se encuentra entre las siguientes conexiones:
a) Telefonía IP con Telefonía IP
---
b) Telefonía IP con Softphone
---
c) Softphone con Softphone
---
