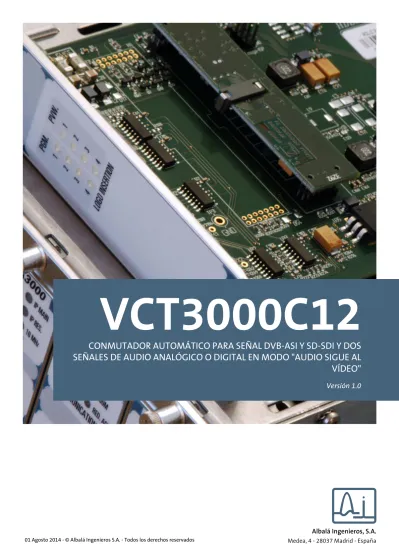

CONMUTADOR AUTOMÁTICO PARA SEÑAL DVB-ASI Y SD-SDI Y DOS
SEÑALES DE AUDIO ANALÓGICO O DIGITAL EN MODO "AUDIO SIGUE AL
VÍDEO"
Versión 1.0 1. DESCRIPCIÓN ... 5 1.1. El VCT3000C12 ... 5 1.2. Características ... 6 1.3. Diagrama de bloques ... 7 2. ESPECIFICACIONES ... 9 3. INSTALACIÓN ... 11 3.1. Inspección inicial ... 11 3.2. Instrucciones de seguridad ... 11 3.3. Consideraciones medioambientales ... 12 3.4. Consideraciones de potencia ... 12
3.5. Instalación del módulo en el chasis ... 12
3.6. Interconexión ... 14
3.6.1. Conexiones eléctricas de vídeo SDI ... 15
3.6.2. Conexiones eléctricas de vídeo DVB-ASI ... 15
3.6.3. Conexiones de audio digital ... 15
3.6.4. Conexiones de audio analógico ... 15
3.6.5. Conexiones de control ... 16
4. OPERACIÓN ... 19
4.1. Descripción del panel frontal ... 19
4.2. Configuración desde el panel frontal ... 20
4.3. Descripción funcional ... 21
4.3.1. Funcionamiento en modo automático ... 21
4.3.2. Funcionamiento en modo semiautomático ... 21
4.3.3. Funcionamiento en modo manual ... 22
4.3.4. Operación a través del conector de control remoto ... 22
4.4. Control remoto y supervisión del módulo ... 24
4.4.1. Detalle de los registros del VCT3000C12 ... 25
5. GLOSARIO ... 27
6. NORMATIVA ... 29
1. DESCRIPCIÓN
1.1. El VCT3000C12
El VCT3000C12 es un conmutador automático concebido para conmutar señales de vídeo digital DVB-ASI y SD-SDI transmitidas por cable coaxial y dos canales de audio transmitido por línea bifilar.
El VCT3000C12 dispone de tres entradas de vídeo denominadas principal, reserva y auxiliar, y una salida por donde se obtiene una de las tres entradas seleccionada. Para el audio dispone de dos canales independientes, con tres entradas por canal también denominadas principal, reserva y auxiliar y una salida por canal. Las entradas de audio seleccionadas en cada momento siguen siempre a la fuente de vídeo seleccionada. La decisión sobre la conmutación se toma atendiendo a la presencia de señal en las entradas principal, reserva y auxiliar. También se puede forzar la conmutación sin atender a la detección de señal utilizando el modo manual o el modo remoto utilizando
GPIs.
El VCT3000C12 dispone de cuatro modos de funcionamiento que determinan cómo se realiza la selección entre las tres entradas. La selección puede ser automática, semiautomática, manual, o remota. Cualquier cambio en la entrada seleccionada es anunciado mediante un indicador luminoso y una señal acústica.
Existe un módulo, el SCT3000C02, que permite ampliar el número de canales de audio que se conmutan cuando los dos con los que cuenta el VCT3000C12 son insuficientes. El SCT3000C02 aporta dos canales de audio adicionales.
Este módulo no realiza ningún tipo de procesado en las señales que conmuta puesto que la conmutación de las señales se realiza siempre mediante relés. Los relés seleccionan la entrada principal en caso de fallo de la alimentación.
Es posible supervisar remotamente el estado del VCT3000C12 mediante un módulo controlador de comunicaciones instalado en el mismo chasis. Además, ciertos módulos controladores permiten la gestión por SNMP y también la posibilidad de guardar en fichero los eventos que se producen con información de fecha y de hora para su posterior análisis.
El VCT3000C12 es un módulo más de la línea terminal TL3000 y puede ser alojado en el chasis de 3 RU UR3000 o en el chasis de 1 RU UR3100.
Bajo la denominación VCT3000 se engloba un conjunto de conmutadores automáticos para señales de distinto tipo. Las variantes que existen en esta família son las siguientes: • VCT3000C12: Conmutador automático para señal DVB-ASI y SD-SDI y dos señales de
• VCT3000C13: Conmutador automático para vídeo analógico SD ó HD.
• VCT3000C14: Conmutador automático para señales de referencia de 10MHz. • VCT3000C15: Conmutador automático para señales de referencia de 1 PPS.
1.2. Características
• Conmutador automático para señales DVB-ASI o de vídeo digital SD-SDI y dos señales de audio analógico o digital AES/EBU.
• La conmutación se realiza mediante relés. • Permite conmutar entre tres fuentes de señal.
• Las entradas de señal no seleccionadas están terminadas con 75Ω.
• Dispone de cuatro modos de funcionamiento: Automático, Semiautomático, Manual y Remoto.
• Detección de fallo por el nivel de señal.
• En caso de fallo de alimentación es seleccionada la entrada principal. • La conmutación del audio sigue a la conmutación del vídeo.
• Indicación acústica y visual de cambio en la fuente seleccionada.
• Indicación en el frontal de la entrada seleccionada, ausencia de señal en las entradas, modo de funcionamiento y alarma.
• Posibilidad de control y supervisión remota a través de un módulo de comunicaciones situado en el mismo chasis.
• Un chasis UR3000 puede alojar hasta 12 módulos VCT3000C12. Si se emplea redundancia en las fuentes de alimentación con los modelos FA3000 y FA3001, el chasis sólo puede alojar 10 módulos. Si se emplean las fuentes de alimentación modelo PSU3300 y PSU3301 se pueden montar siempre 12 módulos independientemente de si se elige configuración redundante o no.
• Un chasis UR3100 puede alojar hasta 3 módulos VCT3000C12. • Bajo consumo.
2. ESPECIFICACIONES
Conmutador para señales coaxiales
Tipo de señal Vídeo digital SD-SDI o
TS DVB-ASI
Formato de señal Según normas SMPTE ST 259
y EN 50083-9
Conector BNC
Impedancia característica 75 Ω
Pérdidas de retorno >15dB hasta 270 MHz
Diafonía entre entradas <- 35dB hasta 270 MHz
Número de entradas 3
Número de salidas 1
Detector de fallo Por presencia de señal (nivel)
Tiempo de conmutación Configurable
Tiempo de recuperación Configurable
Conmutador para señales de par trenzado
Conector Bloque de terminales
de paso 3,81 mm
Tipo de señal Audio analógico o digital
Diafonía entre entradas <- 90dB medido a 20kHz
con entradas y salidas cargadas con 600 Ω
Diafonía entre entradas <- 35dB medido a 6MHz
con entradas y salidas cargadas con 110 Ω
Diafonía entre canales <- 90dB medido a 20kHz
con entradas y salidas cargadas con 600 Ω
Diafonía entre canales <- 35dB medido a 6MHz
con entradas y salidas cargadas con 110 Ω
Número de entradas 3 pares por canal, 2 canales
Número de salidas 1 par por canal, 2 canales
Entrada de GPI
Conector SubD de 9 patas macho
Tipo Pull-up < 20 kΩ a 5 V
Número de entradas 3
Activación Por cierre de contactos a masa
Salida de GPO
Conector SubD de 9 patas macho
Tipo Por drenador abierto/cerrado a masa
Número de salidas 5
Rango de tensiones permitido 0 .. 50V 150mA máx.
Generales
Corriente máxima de alimentación + 350 / - 50 mA
Rango de temperaturas de funcionamiento 0 .. 50 °C
3. INSTALACIÓN
EL MÓDULO VCT3000C12 CONTIENE DISPOSITIVOS ELECTRÓNICOS SENSIBLES A LA ELECTRICIDAD ESTÁTICA. Utilice bolsas claramente identificadas como antiestáticas y con un alto grado de apantallamiento para su almacenamiento y transporte.
El módulo VCT3000C12 se compone de dos piezas: la placa principal VCT3000P12 y la placa trasera de interconexión XCT3000P02. Ambas piezas deben ser instaladas en el chasis UR3000 o UR3100 siguiendo las instrucciones que encontrará en el apartado correspondiente de esta misma sección.
3.1. Inspección inicial
Compruebe que el paquete que ha recibido ha sido correctamente tratado durante el transporte. Tras la apertura del embalaje, verifique que en su interior se encuentran una placa principal VCT3000P12 y una placa trasera de interconexión XCT3000P02.
Si observa algún desperfecto o irregularidad, debe comunicárselo a su agente distribuidor de Albalá Ingenieros.
Para llevar a cabo la instalación del módulo en el chasis siga las instrucciones que se encuentran más adelante en este manual.
3.2. Instrucciones de seguridad
• La toma de red donde se conecte el equipo debe tener conexión de tierra de protección. Utilice siempre cables prolongadores que dispongan de conexión de tierra de protección. No conectar la masa a la tierra de protección puede producir graves daños a las personas.
• Todos los módulos TL3000 de Albalá Ingenieros se pueden extraer e introducir en caliente sin que sufran ningún daño, ni se vean afectados en su funcionamiento los servicios que estén dando en ese momento otros módulos del mismo chasis. Cuando lo que se quiere es añadir un módulo en un vano libre del chasis, es preciso instalar la placa trasera pasiva de conectores que forma parte de ese módulo. Para instalar esta placa, es imprescindible haber desconectado previamente el chasis de la red de suministro de energía. Esto es necesario porque si el montaje se realiza de forma incorrecta, la alta corriente instantánea que es capaz de suministrar la fuente de alimentación puede dañar el chasis y la placa trasera.
• El módulo VCT3000C12 y el chasis que lo contiene siempre deben ser instalados, mantenidos, operados y desinstalados por personal con cualificación técnica suficiente. Nunca deben colocarse en lugares húmedos o próximos a salpicaduras de líquido, ni en lugares de atmósfera explosiva o corrosiva. Tampoco se deben utilizar en aplicaciones que puedan poner en peligro la vida humana.
3.3. Consideraciones medioambientales
Este símbolo significa que el equipo, una vez que ha alcanzado el final de su vida útil, debe ser depositado en un punto de recogida selectiva de residuos para su adecuado tratamiento.
3.4. Consideraciones de potencia
Los chasis UR3000 y UR3100 pueden alojar tantos módulos VCT3000C12 como se puedan instalar en ellos.
3.5. Instalación del módulo en el chasis
Las operaciones que hay que realizar para instalar el módulo VCT3000C12 con su panel trasero en el chasis son las siguientes:
1 - Desconecte los cables de red de las fuentes de alimentación del chasis.
2 - A continuación desmonte los falsos paneles que cubren las partes delantera y trasera del vano elegido para la instalación del VCT3000C12 en el chasis.
3 - Coloque la placa trasera XCT3000P02 de interconexión prestando atención para que sus conectores de 12 terminales queden correctamente enchufados en los correspondientes conectores macho del chasis. Compruebe que la orientación de la placa es la correcta fijándose en la orientación de los textos que figuran en ella de acuerdo con lo que se muestra en la ilustración que aparece a continuación.
4 - Sujete la placa trasera al chasis con dos tornillos de paso métrico M3 y apriételos. 5 - Introduzca por la parte frontal del chasis la placa VCT3000P12 (placa principal del
módulo VCT3000C12) haciendo que los bordes de la placa se deslicen por las guías del chasis.
6 - Fije la placa principal al chasis mediante los tornillos incorporados en el frente del módulo.
Detalle de la instalación del módulo en el chasis de 3 RU.
3.6. Interconexión
La siguiente figura muestra la disposición de los conectores en la placa trasera del módulo VCT3000C12.
Vista de la trasera del módulo VCT3000C12
El módulo VCT3000C12 dispone de tres entradas (MAIN, RES y AUX) y una salida (OUT) de señal digital DVB-ASI ó SD-SDI. Las entradas no usadas se cargan internamente con 75Ω. Tiene también dos canales independientes con tres entradas por canal (MAIN, RES y AUX) y una salida por canal (OUT) de audio digital. También posee un conector subD macho
(STATUS/REMOTE) que actúa de GPI y de GPO.
La placa trasera de interconexión no ha sido diseñada para soportar esfuerzos mecánicos. El cableado debe sujetarse de forma apropiada al bastidor donde se aloja el chasis para evitar que la placa trasera soporte el peso de los cables.
Las conexiones eléctricas de vídeo SDI son todas del tipo BNC. A continuación se dan algunas recomendaciones a tener en cuenta a la hora de realizar el cableado de las señales eléctricas.
Los conectores BNC que se utilicen en los cables deben ser aptos para las altas frecuencias de las señales de vídeo digital: es muy recomendable que estos conectores sean de calidad reconocida.
El cable coaxial que se emplee debe ser Belden 8281 o similar, que es el que consiguelos mayores alcances y es el tipo de cable para el que están calculados los ecualizadores del VCT3000C12. Los cables que transportan la señal entre el módulo y los aparatos serán preferiblemente de una sola pieza, evitando empalmar tramos con conectores BNC doble hembra o “barriles”. Si es necesario partir el cable en dos tramos, se debe utilizar el mismo tipo de cable en ambos.
Se desaconseja emplear los cables coaxiales de tipo RG-59 o similares del vídeo analógico con el vídeo digital salvo que se trate de recorridos muy cortos.
3.6.2. Conexiones eléctricas de vídeo DVB-ASI
Las conexiónes eléctricas de vídeo digital DVB-ASI son todas del tipo BNC. A continuación se dan algunas recomendaciones a tener en cuenta a la hora de realizar el cableado de las señales eléctricas.
Los conectores BNC que se utilicen en los cables deben ser aptos para las altas frecuencias de las señales de vídeo digital DVB-ASI: es muy recomendable que estos conectores sean de calidad reconocida.
El cable coaxial que se emplee debe ser Belden 8281 o similar, que es el que consigue los mayores alcances y es el tipo de cable para el que están calculados los ecualizadores del VCT3000C12. Los cables que transportan la señal entre el módulo y los aparatos serán preferiblemente de una sola pieza, evitando empalmar tramos con conectores BNC doble hembra o "barriles". Si es necesario partir el cable en dos tramos, se debe utilizar el mismo tipo de cable en ambos.
Se desaconseja emplear los cables coaxiales de tipo RG-59 o similares del vídeo análogico con el vídeo digital DVB-ASI salvo que se trate de recorridos muy cortos.
3.6.3. Conexiones de audio digital
Las salidas de audio digital utilizan conectores de bloque de terminales de paso 3,81mm, son balanceadas y tienen una impedancia de 110Ω.
Para realizar las conexiones de audio digital se debe emplear preferiblemente cable bifilar apantallado de 110Ω de impedancia característica. El terminal GND permite la conexión de la malla del cable.
3.6.4. Conexiones de audio analógico
Las entradas de audio analógico utilizan conectores de bloque de terminales de paso 3,81mm, son balanceadas y de alta impedancia. Si se requiere otra resistencia de terminación es posible montar en el exterior entre los terminales + y - una resistencia de un valor acorde con la terminación deseada.
Las salidas de audio analógico utilizan conectores de bloque de terminales de paso 3,81mm, son balanceadas y tienen una impedancia de 75Ω.
Para realizar las conexiones de audio analógico se debe emplear preferiblemente cable bifilar apantallado. El terminal GND permite la conexión de la malla del cable.
3.6.5. Conexiones de control
En la siguiente tabla se describen los terminales del conector STATUS/REMOTE. Para realizar el cable de conexión es necesario utilizar un conector subD hembra de 9 patas.
TERMINAL E/S CE NOMBRE FUNCIÓN
1 - - GND Conexión de masa.
2 S B MAIN_FAIL_N Indica fallo de la entrada de vídeo principal (Main).
3 S B RES_FAIL_N Indica fallo de la entrada de vídeo de reserva (Reserve).
4 S B AUX_FAIL_N Indica fallo de la entrada de vídeo de auxiliar (Auxiliar).
5 E A REMOTE_EN_N Permite seleccionar el funcionamiento en modo remoto.
6 S B SELOUT0 Indica la señal seleccionada en cada momento. 7 S B SELOUT1 Indica la señal seleccionada en cada momento. 8 E A SELIN0 Permite seleccionar la señal que tiene que haber
en la salida cuando está en modo remoto. 9 E A SELIN1 Permite seleccionar la señal que tiene que haber
en la salida cuando está en modo remoto.
describe a continuación:
Se conectará el cable del conector subD que se habrá cableado atendiendo a la tabla anterior y a las necesidades del sistema.
4. OPERACIÓN
En esta sección se describe la finalidad de los elementos que se encuentran en el panel frontal del módulo VCT3000C12 y sus posibilidades de control y supervisión remota.
4.1. Descripción del panel frontal
La siguiente ilustración muestra el aspecto del panel frontal del módulo VCT3000C12.
Panel frontal del VCT3000C12 Los elementos que contiene el panel son los siguientes:
En el recuadro INPUT FAIL:
MAIN: Rojo. Este indicador se ilumina cuando no hay señal en la entrada principal (MAIN).
RESERVE: Rojo. Este indicador se ilumina cuando no hay señal en la entrada de reserva (RES).
AUXILIAR: Rojo. Este indicador se ilumina cuando no hay señal en la entrada auxiliar (AUX).
La información de fallo en las señales de entrada también está disponible en el conector
STATUS/REMORE en los terminales MAIN_FAIL_N, RES_FAIL_N y AUX_FAIL_N.
En el recuadro SEL. INPUT:
MAIN: Verde. Este indicador se ilumina cuando está seleccionada la entrada principal (MAIN).
RESERVE: Verde. Este indicador se ilumina cuando está seleccionada la entrada de reserva (RES).
AUXILIAR: Verde. Este indicador se ilumina cuando está seleccionada la entrada auxiliar (AUX).
La información de la entrada seleccionada también está disponible en el conector
STATUS/REMOTE en los terminales SELOUT0 y SELOUT1.
En el recuadro MODE:
FULL AUTO: Verde. Este indicador se ilumina cuando está seleccionado el modo automático.
HALF AUTO: Verde. Este indicador se ilumina cuando está seleccionado el modo semiautomático.
Si ninguno de estos indicadores está iluminado el VCT3000C12 está en modo manual. Si los dos indicadores están encendidos el VCT3000C12 está en modo remoto y el control se realiza a través del conector STATUS REMOTE mediante los terminales SELIN0 y SELIN1.
SELECT: Pulsador. Permite seleccionar el modo de funcionamiento. Actuando sobre este botón con una pulsación larga se cambia el modo de funcionamiento. En modo manual, actuando con una pulsación breve se cambia la entrada deseada. El modo de funcionamiento seleccionado de esta forma se almacena en memoria no volátil y es restaurado en caso de fallo en la alimentación.
En el recuadro ALARM:
FAILURE: Rojo. Indicador de alarma. Parpadea cuando cambia la entrada seleccionada.
4.2. Configuración desde el panel frontal
La selección del modo de funcionamiento se realiza mediante pulsaciones largas en el botón SELECT que se encuentra en el recuadro marcado como MODE. La selección se realiza cíclicamente en el siguiente orden: modo automático, modo semiautomático, modo manual y modo remoto.
4.3. Descripción funcional
4.3.1. Funcionamiento en modo automático
En este modo de funcionamiento se establece un sistema de prioridades en el cual la entrada principal es la de mayor prioridad y la entrada auxiliar la de menor prioridad. El VCT3000C12 selecciona automáticamente en cada momento la entrada de mayor prioridad que no se encuentra en estado de fallo. En caso de fallo en las tres entradas, el VCT3000C12 mantiene la entrada que estuviese seleccionada antes de producirse el fallo.
Cada vez que el VCT3000C12 realiza un cambio en la entrada seleccionada, comienza a parpadear el indicador FAILURE y suena una señal acústica de aviso si está activado el zumbador. Para que estas indicaciones dejen de actuar se debe pulsar el botón de
RESET. El restablecimiento de la situación anterior a la aparición de la alarma no
desactiva los indicadores de alarma, que seguirán funcionando hasta que se pulse el botón de RESET.
Para evitar conmutaciones innecesarias, el tiempo que tarda en recuperarse el conmutador después de que desaparece una condición de fallo es de 0,5 segundos y el fallo de señal no se tiene en cuenta mientras no se mantiene durante 80ms. Por otro lado, cuando se produce un fallo en una entrada, el VCT3000C12 sólo pasa a otra entrada de menor prioridad si esta última tiene una señal válida.
4.3.2. Funcionamiento en modo semiautomático
Este modo de funcionamiento minimiza las conmutaciones. El VCT3000C12 sólo conmuta si se detecta fallo en la entrada que está seleccionada y alguna de las otras dos entradas no está en fallo. Cuando se hace una conmutación se elige la entrada de mayor prioridad que no está en fallo. Se considera que la entrada de mayor prioridad es la principal, después la de reserva y la de menor prioridad la auxiliar.
Al igual que en el modo automático, la conmutación de la entrada principal a la de reserva o a la auxiliar hace que se activen los indicadores de alarma.
4.3.3. Funcionamiento en modo manual
El modo manual es de utilidad en las tareas de mantenimiento de la instalación. La señal de entrada es seleccionada por el usuario y no se cambia la entrada seleccionada aunque se produzcan fallos en alguna de las señales.
La selección de la entrada en el modo manual se realiza con pulsaciones breves. La selección en este caso también es cíclica con el siguiente orden: entrada principal, entrada de reserva y entrada auxiliar. La entrada seleccionada en esta forma se almacena en memoria no volátil y se restaura en caso de fallo de la alimentación.
4.3.4. Operación a través del conector de control remoto
La conexión de control remoto ha sido pensada para desplazar la función decisoria del VCT3000C12 a una unidad de control externa. A través del conector STATUS/REMOTE es posible obtener la información de estado del módulo y controlar la selección de la fuente de señal.
El módulo, a través del conector STATUS/REMOTE, proporciona la siguiente información de estado, con independencia del modo de funcionamiento en el que se encuentra:
- Presencia de señal de vídeo en las entradas principal, reserva y auxiliar. - Entrada seleccionada (principal, reserva o auxiliar).
La selección del modo remoto se puede hacer llevando a masa el pin REMOTE_EN_N en el propio conector. Al abrir el contacto el VCT3000C12 vuelve al modo de funcionamiento que tuviese antes de haber entrado en modo remoto. Es posible desactivar el modo remoto actuando sobre un bit de los registros de control.
La comunicación entre el VCT3000C12 y la unidad de control remota se realiza a través del conector STATUS/REMOTE que es un subD de 9 terminales. Junto al nombre de la señal se ha indicado entre paréntesis el número del terminal del conector subD al que se refiere.
GND (1).- Conexión de retorno a masa.
MAIN_FAIL_N (2).- Terminal de salida que se pone a potencial 0V para indicar la ausencia de señal en la entrada principal. Si hay señal, el terminal permanece en estado de alta impedancia (transistor MOS con drenador abierto).
RES_FAIL_N (3).- Terminal de salida que se pone a potencial 0V para indicar la ausencia de señal en la entrada de reserva. Si hay señal, el terminal permanece en estado de alta impedancia (transistor MOS con drenador abierto).
AUX_FAIL_N (4).- Terminal de salida que se pone a potencial 0V para indicar la ausencia de señal en la entrada auxiliar. Si hay señal, el
REMOTE_EN_N (5).- Termina de entrada para la selección de modo remoto. Cuando este terminal se conecta a masa el VCT3000C12 se pone en modo remoto y la entrada se selecciona mediante los terminales SELIN0 y SELIN1 de este conector. SELOUT0 (6) y SELOUT1 (7).- Terminales de salida que indican la entrada seleccionada
por el VCT3000C12 de acuerdo con lo que muestra la siguiente tabla:
SELOUT0 SELOUT1 ENTRADA SELECCIONADA
0V 0V
-HiZ 0V Principal
0V HiZ Reserva
HiZ HiZ Auxiliar
HiZ representa el estado de alta impedancia del transistor MOS en drenador abierto.
SELIN0 (8) y SELIN1 (9).- Terminales de entrada que permiten elegir la entrada seleccionada cuando el VCT3000C12 está en modo de control remoto. Estas señales no tienen ningún efecto sobre el VCT3000C12 cuando no está seleccionado el modo de control remoto. La selección se realiza conectando los terminales a masa (nivel lógico bajo ó 0V) o bien con niveles TTL.
SELIN0 SELIN1 ENTRADA SELECCIONADA
X 0V Principal
0V HiZ Reserva
HiZ HiZ Auxiliar
HiZ representa el estado de alta impedancia del transistor MOS en drenador abierto.
HUB/SWITCH TL3000 COMMUNICATIONS CONTROLLER MODULE OTHER TL3000 MODULES Ethernet Ethernet Ethernet Ethernet
REMOTE CONTROL UNIT
EIA-RS232 EIA-RS485 TLE3100 LINK FULL DUP. 100M RX PCK. TX PCK. ERROR ETHERNET RX CMD. TX CMD. ERROR EIA-232/485 RX DATA TX DATA INT. BUS
DEM3000 DEM3000 DEM3000 DEM3000 DEM3000 DEM3000 DEM3000 DEM3000 DEM3000 DEM3000 DEM3000 DEM3000 DEM3000
UR3000 INTERNAL BUS
TLE3100 LINK FULL DUP. 100M RX PCK. TX PCK. ERROR ETHERNET RX CMD. TX CMD. ERROR EIA-232/485 RX DATA TX DATA INT. BUS
DEM3000 DEM3000 DEM3000 DEM3000 DEM3000 DEM3000 DEM3000 DEM3000 DEM3000 DEM3000 DEM3000 DEM3000 DEM3000
UR3000 INTERNAL BUS
Control remoto y supervisión del módulo
4.4. Control remoto y supervisión del módulo
El VCT3000C12 puede ser controlado/supervisado opcionalmente de forma remota. Para poder realizar la configuración/supervisión remota es necesario que el chasis en el que se encuentra el VCT3000C12 contenga un módulo controlador de comunicaciones de la familia TL3000 que es opcional.
La principal función del módulo controlador de comunicaciones es hacer de puente entre una interfaz de tipo Ethernet (10/100) y/o un puerto serie estándar con niveles EIA-RS232 o EIA-RS485, y el bus interno de los chasis. La siguiente ilustración muestra las situaciones más habituales de control: desde un ordenador o un teclado a través de Ethernet, desde un ordenador a través de un puerto serie EIA-RS232 y desde un teclado a través de un puerto serie EIA-RS485.
Algunos controladores de comunicaciones proporcionan otras funcionalidades más avanzadas como son un agente SNMP, registro de cambios en el estado de los módulos
(log local de eventos), interfaz de control remoto vía Web, etc.
De la página Web de Albalá Ingenieros se puede descargar una aplicación que permite configurar y supervisar múltiples equipos de forma sencilla mediante una interfaz gráfica.
- Configurar el modo de funcionamiento y la entrada seleccionada. - Supervisar el estado de las señales de entrada.
4.4.1. Detalle de los registros del VCT3000C12
Para realizar la configuración y supervisión remota el módulo VCT3000C12 cuenta con unos registros de control y estado que se pueden leer y escribir mediante comandos específicos que se describen en los manuales de los controladores de comunicaciones. La información de los parámetros que se agrupan en las secciones denominadas
CONTROL o RAM se encuentra almacenada en memoria volátil. Las modificaciones que
se hacen sobre estos parámetros se pierden al quitar la alimentación del módulo, salvo que desde el software de control se pulse el botón que hace que se almacenen en memoria no volátil.
Los parámetros que figuran dentro de la sección STATUS son sólo de lectura y no es posible modificarlos.
Los parámetros que figuran en la sección EEPROM son de uso poco frecuente y se almacenan directamente en memoria no volátil.
A continuación se indican los parámetros que es posible controlar y supervisar de forma remota para cada una de las versiones de firmware:
VERSION 1.X CONTROL
Nombre add ext msk snmp trap Descripción
MODE 0x00 0x03 S S Permite seleccionar el modo de conmutación 0=Full auto, 1=Half auto, 2=Manual
BUZZER 0x00 0x04 S N Permite Habilitar el funcionamiento del zumbador 0=Disabled, 1=Enabled
INPUT 0x01 0x03 S S Entrada seleccionada 0=Main, 1=Reserve, 2=Auxiliar
MAIN_FAIL_MASK 0x02 0x01 N N Permite enmascarar el fallo de la entrada principal 0=Disabled, 1=Enabled
RES_FAIL_MASK 0x02 0x04 N N Permite enmascarar el fallo de la entrada de reserva 0=Disabled, 1=Enabled
AUX_FAIL_MASK 0x02 0x10 N N Permite enmascarar el fallo de la entrada auxiliar 0=Disabled, 1=Enabled
INPUT_CHANGE 0x02 0x40 S N Indica una conmutación entre entradas 0=No, 1=Yes
REMOTE_ENABLE 0x02 0x80 S N Permite habilitar el control del módulo a través de GPI 0=No, 1=Yes
EEPROM
Nombre add ext msk snmp trap Descripción
REC_TIME_COARSE 0x00 0x18 0xFF N N Permite el ajuste grueso del tiempo de recuperación = 2.55*x s
REC_TIME_FINE 0x00 0x19 0xFF N N Permite el ajuste fino del tiempo de recuperación = 10*x ms
AUX_IN_DISABLE 0x00 0x1A 0x01 N N Deshabilita por completo la entrada auxiliar 0=No, 1=Yes
INVERT_PRIORITY 0x00 0x1B 0x01 N N Permite cambiar la prioridad de las entradas a AUX-RES-MAIN 0=No, 1=Yes
INVERT_GPI_POL 0x00 0x1C 0x01 N N Cambia la polaridad de los GPI a normalemte cerrados 0=No, 1=Yes
FAIL_TIME 0x00 0x1D 0xFF N N Permite ajustar el tiempo que un fallo debe mantenerse antes de conmutar = 10*x ms
STATUS
Nombre add ext msk snmp trap Descripción
MAIN_FAIL 0x00 0x01 S S Estado de la entrada principal 0=OK,1=Fail
RES_FAIL 0x00 0x04 S S Estado de la entrada de reserva 0=OK,1=Fail
AUX_FAIL 0x00 0x10 S S Estado de la entrada auxiliar 0=OK,1=Fail
REMOTE 0x00 0x80 S N Indica cuando el módulo está siendo controlado a través de los GPIs 0=No, 1=Yes
5. GLOSARIO
1 PPS
One Pulse Per Second. Señal de sincronización que consiste en un pulso de corta duración
que se repite cada segundo. Habitualmente esta señal se genera con niveles TTL.
BNC
Conector coaxial tipo bayoneta.
DVB-ASI
Asynchronous Serial Interface. Interfaz Serie Asíncrono para tramas DVB. Es uno de los mecanismos primarios para el transporte sobre cable de tramas MPEG-2.
GPI
General Purpose Input. Entrada de propósito general. Es una interfaz de señalización y
control que recibe información al reconocer el estado abierto o cerrado de un circuito exterior. Esta información se recibe de un dispositivo en el otro extremo de la línea que, por lo general, tiene una interfaz tipo GPO
HD
High Definition. Abreviatura de HDTV (High Definition Television. Televisión de alta
definición).
SD
Abreviatura de SDTV (Standard Definition Television. Televisión de definición estándard).
SD-SDI
Standard Definition - Serial Digital Interface. Interfaz Digital Serie capaz de transmitir
señales de televisión de definición estándar con tasas binarias de 360, 270, 177 ó 143Mbit/s.
SDI
Serial Digital Interface. Estándar utilizado para la transmisión de señales de vídeo sin
6. NORMATIVA
EN 50083-9
(1998)Interfaces for CATV/SMATV headends and similar professional equipment for DVB/MPEG-2 transport streams.
ITU-R BT.1847
(2009)1280 x 720, 16:9 progressively-captured image format for production and international programme exchange in the 50 Hz environment.
Ver también: SMPTE 296M
ITU-R BT.470-6
(1998)Conventional analogue television systems.
Ver también:
ITU-R BT.709-7
(2002)Parameter values for the HDTV standards for production and international programme exchange.
Ver también: SMPTE 274M
SMPTE ST 259
(2008)SDTV Digital Signal/Data Serial Digital Interface.
Ver también: ITU-R BT.656-5
SMPTE 274M
(2008)1920 x 1080 Image Sample Structure, Digital Representation and Digital Timing Reference Sequences for Multiple Picture Rates.
Ver también: ITU-R BT.709-7
SMPTE 296M
(2001)1280 x 720 Progressive Image Sample Structure - Analog and Digital Representation and Analog Interface (R2006).
7. VERSIONES
Ver.
Fecha
Descripción
0.0 13-06-2013 Versión Preliminar 1.0 01-08-2014 Primera versión
