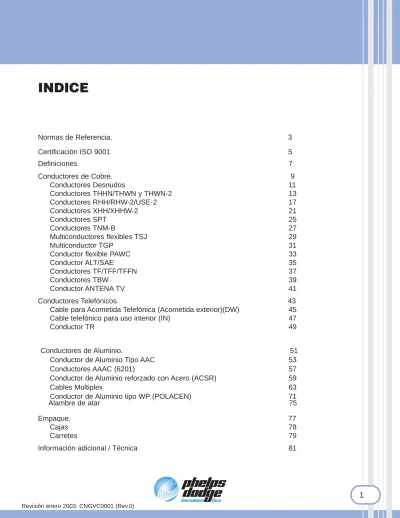

INDICE
Normas de Referencia. 3 Certificación ISO 9001 5 Definiciones. 7 Conductores de Cobre. 9 Conductores Desnudos 11 Conductores THHN/THWN y THWN-2 13 Conductores RHH/RHW-2/USE-2 17 Conductores XHH/XHHW-2 21 Conductores SPT 25 Conductores TNM-B 27 Multiconductores flexibles TSJ 29 Multiconductor TGP 31Conductor flexible PAWC 33
Conductor ALT/SAE 35
Conductores TF/TFF/TFFN 37
Conductores TBW 39
Conductor ANTENA TV 41
Conductores Telefónicos. 43 Cable para Acometida Telefónica (Acometida exterior)(DW) 45
Cable telefónico para uso interior (IN) 47
Conductor TR 49
Conductores de Aluminio. 51
Conductor de Aluminio Tipo AAC 53
Conductores AAAC (6201) 57
Conductor de Aluminio reforzado con Acero (ACSR) 59
Cables Multiplex 63
Conductor de Aluminio tipo WP (POLACEN) 71
Alambre de atar 75 Empaque. 77
Cajas 78
Carretes 79
PHELPS DODGE CENTRO AMERICA / CONDUCEN nació y se desarrolló en
Costa Rica a partir de 1971 como una industria del más alto nivel en la fabricación y comercialización de conductores eléctricos y telefónicos.
La extensa gama de conductores de cobre y aluminio que se comercializan, se em-plean para:
- Conexión de circuitos de potencia residenciales e industriales a bajo voltaje.
- Transmisión y distribución de energía eléctrica. - Telecomunicaciones.
Todos ellos esenciales en el bienestar, desarrollo y progreso de la Región Centroa-mericana y el Caribe.
El éxito de PHELPS DODGE CENTRO AMERICA se ha alcanzado gracias a la ex-celencia de su personal altamente técnico, a los avanzados equipos de producción, a la continua asesoría y vasta experiencia de una de las Corporaciones de mayor prestigio en el ramo, a nivel mundial: PHELPS DODGE INTERNATIONAL
COR-PORATION.
Manufactura, tecnología y calidad, estos tres elementos trabajan en armonía para hacer llegar a los clientes, productos de excelente calidad. El sistema de calidad de PHELPS DODGE CENTRO AMERICA ha sido reconocido a nivel mundial con la Certificación ISO 9001, otorgada por el Bureau Veritas Quality International. Así mismo, por el compromiso continuo con la seguridad de los clientes y los altos es-tándares de calidad que mantiene PHELPS DODGE CENTRO AMERICA, le han merecido la aprobación norteamericana Underwriters Laboratories (U.L) y Cana-dian Standard Association (C.S.A) para sus productos.
PHELPS DODGE CENTRO AMERICA produce y comercializa los siguientes
pro-ductos: Conductores de cobre THHN, XHHW, NM-B y TGP para uso residencial e industrial en la conexión de circuitos generales de potencia a bajo voltaje. Conduc-tores flexibles de cobre SPT, TSJ, PAWC, TFF, TFFN y ALT,utilizados en la conexión de electrodomésticos, lámparas portátiles, conexión de herramientas eléctricas, soldadoras eléctricas, alambrado interno de electrodomésticos y circui-tos automotrices. Conductores de aluminio AAC, AAAC, ACSR y ACAR para redes de transmisión y distribución de energía. Cables múltiplex para acometidas resi-denciales.
Todos los productos manufacturados y comercializados por PHELPS DODGE
CENTRO AMERICA son distribuidos a través de una eficiente red de
Distribuido-res en todo el territorio Centroamericano y el Caribe.
La información contenida en este catálogo pretende ser una ayuda para los usua-rios de nuestro productos. Se recomienda en todo caso contar con la asesoría de personal calificado y acatar los reglamentos definidos por las autoridades regula-doras en cada país.
DEFINICIONES
NEC: Abreviatura de National Electrical Code. En nuestro país, las instalaciones eléctricas
están reguladas por el Colegio Federado de Ingenieros y Arquitectos (CFIA) y el Código Eléctrico vigente es el NEC, en su última edición en español. Tal como lo establece el Reglamento CFIA.
Este código establece una serie de lineamientos de seguridad, que afectan los criterios de diseño de las instalaciones eléctricas en edificios.
Ampacidad: Es la capacidad de conducción de corriente de un conductor. Significa la
corriente, en amperios, que un conductor pude transportar continuamente, en sus condiciones de uso, sin exceder su temperatura máxima de operación. Este valor depende del calibre del conductor, el tipo de metal (cobre o aluminio), el aislamiento y la instalación del conductor.
Los valores de ampacidad están especificados en el artículo 310 del NEC, específicamente en las tablas 310-16, 310-17 y 310-20.
Corrección de Ampacidad: Los valores de ampacidad en la tabla 310-16 del NEC, deben
ser ajustadas cuando se instalan más de tres conductores que transporten corrientes, en un mismo ducto o canalización. Además, la ampacidad debe ser corregida en aplicaciones donde la temperatura ambiente sea alta (superior a los 30ºC que indican las tablas). Ambos factores se aplican, en los cables THHN a las ampacidades en la columna de 90ºC de la tabla 310-16 del NEC y luego el resultado se compara con la ampacidad correspondiente a la temperatura de los terminales: 60º ó 75ºC, tomando finalmente el valor que sea menor, como la ampacidad permisible de los conductores, sin afectar los terminales del equipo.
Dispositivo de Protección de Sobrecorriente: Elemento de protección eléctrica
mediante el cual se limita la corriente máxima que puede circular por un circuito. Su capacidad determina el rango del circuito en que esté instalado. Los más conocidos son el fusible y el breaker (interruptor termomagnético o disyuntor).
Rango: El rango de un circuito se refiere a la carga máxima (corriente máxima) que puede
manejar dicho circuito. La define la capacidad del dispositivo de protección del circuito, sea este un breaker (disyuntor termomagnético) o un fusible. Por ejemplo, si un circuito esta protegido por un breaker de 15 amperios, se dice que el rango del circuito es de 15 amperios.
Circuito Ramal: Los conductores de circuito que estan instalados entre el dispositivo de
DESCRIPCIÓN
Alambres y cables de cobre suave, recocido. ESPECIFICACIONES Y CARACTERÍSTICAS ESPECIALES
Los conductores desnudos de cobre, están manufacturados bajo las nor-mas ASTM B2, B3, B8 y B787. Los productos cableados son concéntricos clase B y combinación unilay.
APLICACIONES
Se recomienda su uso en líneas de transmisión y distribución de energía, conexiones a tierra y para protección de equipos y maquinaria.
CONDUCTORES DESNUDOS DE COBRE
DESCRIPCIÓN
Monoconductores eléctricos de cobre suave recocido, sólidos o
cableados, con un aislamiento termoplástico de Cloruro de Polivinilo (PVC) y protegido por una cubierta termoplástica de Nylon; diseñados para operar a un voltaje máximo de 600 voltios.
ESPECIFICACIONES Y CARACTERÍSTICAS ESPECIALES
Los conductores THHN/THWN-2 y THWN están respaldados por las siguientes normas: • ASTM: B3, B8, B787
• UL: 83, 1581
• Normas internas de fabricación y diseño de PHELPS DODGE CENTROAMÉRICA.
Los conductores THHN/THWN están diseñados para operar a una temperatura máxima en el conductor de: • 90°C, en ambientes secos o húmedos
• 75°C, en ambientes mojados (sumergidos).
Los conductores THHN/THWN-2 están diseñados para operar a una temperatura máxima de: • 90°C, en ambientes secos o mojados (sumergidos).
Su aislamiento de PVC no propaga la flama. La cubierta de Nylon brinda protección mecánica y resistencia a los derivados del petróleo, agentes químicos y aceites.
Además, brinda mayor resistencia a la abrasión, lo que permite mayor deslizamiento y facilidad de instala-ción.
Los productos con pigmentación negra, en el rango de 1/0 AWG a 1000 MCM, resisten a los rayos ultra-violeta de la luz solar, sin embargo dichos cables no se deben utilizar a la interperie.
APLICACIONES
Por su aislamiento de alta temperatura, el conductor THHN es adecuado para usos industriales en la co-nexión de motores, tableros de control y en acometidas eléctricas.
Por su cubierta protectora, es ideal para instalarse en plantas petroquímicas o estaciones de servicio. Los calibres 1/0 AWG y mayores pueden ser instalados en bandejas (charolas o canastas).
Por su menor diámetro final, alta capacidad de corriente y facilidad de entubar, son adecuados en cone-xiones habitacionales y comerciales para el alambrado de todos los circuitos generales de energía e ilumi-nación.
Por su alta resistencia térmica, los conductores THHN son utilizados en el alambrado interno de electrodo-mésticos.
Nota: El THHN al tener una cantidad menor de PVC en comparación con los cables TW y THW tienen la propiedad de ser bajos en humo con respecto a estos. También tienen un diámetro menor, lo que hace más fácil y económica su instalación.
GRABADO
El conductor puede ser grabado con una serie de leyendas, de acuerdo a sus características, que se in-terpretan de la siguiente manera:
THHN: para ambientes secos o húmedos a una temperatura máxima en el conductor de 90°C.
THWN: para ambientes mojados a una temperatura máxima en el conductor de 75°C THWN-2: para ambientes secos o mojados a una temperatura máxima en el conductor
de 90°C.
MTW: para alambrado de herramientas eléctricas. AWM: para alambrado de electrodomésticos.
VW-1: cumple con la prueba vertical a la flama de UL-1581.
14
GAS & OIL RESISTANT: resistente a los hidrocarburos.
FOR CT USE: para ser instalados en bandejas (canastas o charolas). SUNLIGHT RESISTANT: resistente a los rayos ultravioleta de la luz solar.
INFORMACIÓN TÉCNICA (Puerto Rico y USA)
NOTA A LA TABLA ANTERIOR
Para valores de capacidad de corriente, consulte las tablas 310-16, 310-17 y 310-20 del NEC, edición 2002, de acuerdo al tipo de instalación (o las tablas en información adicional pags. 86 y 87)
16
INSTALACIÓN
Los conductores THHN pueden instalarse en tubería eléctrica metálica ó plástica, en banco de duc-tos y los calibres 1/0 AWG y mayores, se pueden instalar en bandejas (canastas o charolas).
Estos productos se fabrican en colores negro, rojo, blanco, azul y verde para los calibres 14 AWG al 1 AWG. Del calibre 1/0 AWG al 1000 MCM, se fabrican en color negro, resistente a la luz solar. Se recomienda seguir las indicaciones de instalación establecidas por el NEC 2002 o cualquier código eléctrico equivalente local, de manera que se garantice que la integridad del producto no se verá afectada por deficiencias en la instalación.
DESCRIPCIÓN
Monoconductores eléctricos de cobre suave, cableados, con aislamiento de material termofijo a base de polietileno de cadena cruzada (XLPe) en color negro; diseñados para operar a un voltaje máximo de 600 voltios. ESPECIFICACIONES Y CARACTERÍSTICAS ESPECIALES
Los conductores RHH/RHW-2/USE-2 están respaldados por las especifica-ciones UL-44, UL-854 y por normas internas de fabricación y de diseño de PHELPS DODGE CENTROAMÉRICA.
Este producto está diseñado para operar a una temperatura máxima, en el conductor de 90°C, en ambientes secos o mojados.
Su aislamiento de polietileno de cadena cruzada no propaga la flama, pro-porciona mayor resistencia mecánica, a la humedad, a los agentes quími-cos y a los aceites.
Su pigmentación negra resiste los rayos ultravioleta de la luz solar, por lo que puede utilizarse a la intemperie.
APLICACIONES
El producto puede instalarse para alimentar circuitos de energía y alumbra-do en instalaciones comerciales, residenciales e industriales.
Gracias a su aislamiento, excelente comportamiento en situaciones de so-brecarga y cortocircuito y mayor espesor de aislamiento, es ideal para sis-temas de acometida subterránea, especialmente en enterrado directo. Los conductores RHH/RHW-2/USE-2 pueden instalarse en tubería eléctri-ca metálieléctri-ca, tubería eléctrieléctri-ca plástieléctri-ca, bancos de ductos o directamente en-terrados.
18
NOTA A LAS TABLAS ANTERIORES:
Para valores de capacidad de corriente, consulte las Tablas 310-16, 310-17 y 310-20 del NEC 2002, de acuerdo al tipo de instalación, o las tablas en iformación adicional, pags. 86 y 87.
INSTALACIÓN
Los conductores RHH/RHW-2 pueden instalarse en tubería eléctrica metálica o plástica, o banco de ductos.
Estos productos se fabrican en color negro,resistente a la intemperie, para los calibres 10 AWG al 1000 MCM.
Se recomienda seguir las indicaciones de instalación establecidas por el NEC 2002 o
cualquier código eléctrico equivalente local, de manera que se garantice que la integridad del producto no se verá afectada por deficiencias en la instalación.
DESCRIPCIÓN
Monoconductores eléctricos de cobre suave, sólidos o cableados, con aislamiento de material termofijo a base de polietileno de cadena cruzada, XLPe., diseñados para operar a un voltaje máximo de 600 voltios.
ESPECIFICACIONES Y CARACTERÍSTICAS ESPECIALES
Los conductores XHH / XHHW-2 están respaldados por las especificaciones UL-44 y por normas internas de fabricación y de diseño de PHELPS DODGE CENTROAMÉRICA.
Este producto está diseñado para operar a una temperatura máxima, en el conductor, de 90°C en ambientes tanto secos como mojados.
Su aislamiento de polietileno de cadena cruzada no propaga la flama, proporciona mayor resistencia mecánica, a la humedad, a los agentes químicos y a los aceites.
Su pigmentación negra resiste a los rayos ultravioleta de la luz solar, por lo que puede utilizarse a la intemperie.
APLICACIONES
El conductor XHH/XHHW-2 está diseñado para utilizarse en circuitos de energía, iluminación y conexiones en tableros de distribución de carga en instalaciones comerciales, residenciales e industriales.
Gracias a su excelente comportamiento en situaciones de sobre carga y cortocircuito, es ideal para sistemas de acometida, incluso en instalación subterránea.
22
NOTA A LAS TABLAS ANTERIORES:
Para valores de capacidad de corriente, consulte las Tablas 310-16, 310-17 y 310-20 del NEC 2002, de acuerdo al tipo de instalación, o las tablas de información adicional, pags. 86 y 87.
24
INSTALACIÓN
Los conductores XHH/XHHW-2 pueden instalarse en tubería eléctrica metálica o plástica, o banco de ductos.
Estos productos se fabrican en color negro, resistente a la intemperie, para los calibres 10 AWG al 1000 MCM.
Se recomienda seguir las indicaciones de instalación establecidas por el NEC 2002 o cualquier código eléctrico equivalente local, de manera que se garantice que la integridad del producto no se verá afectada por deficiencias en la instalación.
DESCRIPCIÓN
Conductores eléctricos flexibles, formado por dos cordones,compuestos por hilos de cobre suave, recocido y trenzados en haz.
Los conductores tienen un aislamiento termoplástico de Cloruro de Polivinilo (PVC) y están unidos por una membrana que los mantiene en posición paralela en un mismo plano y faci-lita su separación.
Diseñado para operar a un voltaje máximo de 125 voltios, el SPT se fabrica en calibres del 20 al 10 AWG y en colores: blanco, negro, gris y café.
ESPECIFICACIONES Y CARACTERÍSTICAS ESPECIALES
Los conductores SPT están respaldados por estándares de fabricación especialmente desa-rrollados para las aplicaciones permitidas. Como referencia se han tomado las normas inter-nacionales ASTM B3, B174, UL-62 y normas internas de fabricación y de diseño de PHELPS DODGE CENTRO AMERICA.
Este producto está diseñado para operar a una temperatura máxima, en el conductor, de 60°C en ambientes secos y húmedos. Su aislamiento de PVC no propaga la flama.
APLICACIONES
El SPT es ampliamente utilizado en el alambrado de electrodomésticos de bajo consumo y lámparas portátiles. También se recomienda su uso en sistemas de iluminación, cuando se requiera alimentar luminarias suspendidas por cadena, ya que se facilita la instalación y no afecta la estética.
El SPT se puede utilizar como extensión eléctrica portátil y como parte de un sistema tempo-ral de alambrado. Ver artículos 400 y 305, del NEC, como referencia.
Usos NO Permitidos y Recomendaciones
• No pueden ser usados para sustituir el alambrado de salidas fijas, como tomacorrientes, apagadores, etc.
• No debe quedar aislado dentro de paredes, pisos o cielorasos. • No debe pasar por huecos en las paredes, cielorasos o pisos. • No debe pasar a través de puertas, ventanas o aberturas
similares, en donde pueda dañarse debido a extremos filosos o puntiagudos.
• No debe ser engrapado o clavado a las estructura sólidas de la instalación o edi-ficación.
• No debe ser instalado en tubería eléctrica.
26
INFORMACIÓN TÉCNICA
NOTAS A LA TABLA ANTERIOR:
1.- Las dimensiones son aproximadas y están sujetas a variaciones normales de fabricación. 2.- La capacidad de corriente está tomada de la tabla 400-5A, columna B del NEC 2002 a una temperatura ambiente de 30ºC .
DESCRIPCIÓN
Multiconductores eléctricos planos, formado por conductores tipo THHN, sólidos o cablea-dos, de cobre suave. Sobre los conductores, en paralelo, se aplica una cubierta termoplás-tica de cloruro de polivinilo, PVC.
Diseñado para operar a un voltaje máximo de 600 voltios, el TNM-B se fabrica en calibres 14, 12, 10 y 8 AWG, en formaciones dúplex y tríplex.
ESPECIFICACIONES Y CARACTERÍSTICAS ESPECIALES
Puede operar a una temperatura máxima de 90°C, en ambiente secos y húmedos. El ais-lamiento de las almas: PVC+Nylon brinda protección eléctrica y mecánica manteniendo diá-metros reducidos. La cubierta externa no propaga la flama.
Para el diseño de este producto, se toma como referencia la norma UL-719 y normas inter-nas de fabricación y de diseño de PHELPS DODGE CENTROAMÉRICA.
APLICACIONES
Los multiconductores TNM-B han sido diseñados para operar en ambientes secos o húme-dos. Se utilizan principalmente para hacer derivaciones eléctricas a tomacorrientes e inte-rruptores en sistemas eléctricos residenciales y comerciales.
Pueden instalarse en forma visible sobre paredes o recluídos dentro de agujeros en con-creto o divisiones de madera, siempre y cuando no estén expuestos a humedad excesiva y se protejan de clavos o tornillos.
Usos NO Permitidos y Recomendaciones
•Cuando se utilice instalado superficialmente, el conductor debe estar perfectamente adhe-rido a la superficie.
•Cuando sea necesario, el conductor deberá estar protegido utilizando tubería eléctrica me-tálica o plástica.
•Los agujeros o aberturas filosas deberán estar protegidas, de manera que el conductor no sufra daño al pasar por estos espacios.
•El uso de grapas deberá ser cuidadoso para evitar que la misma pueda dañar al conductor. La separación máxima entre grapas o cualquier otro medio de sujeción es de 1.37 m, excep-to en la salida o cercanía de gabinetes o cajas, donde la distancia se reduce a 0.30 m. •Cuando el conductor atraviesa agujeros en madera. metal o concreto, se considera como soportado y sujeto.
•El conductor TNM-B, no debe ser utilizado en la conexión de acometidas eléctricas. •El código eléctrico (NEC 2002) prohibe el uso de TNM-B en teatros, cines, lugares clasificados como peligrosos (art. 511-3), enterrado bajo cemento o concreto o en edificaciones de más de tres pisos.
•No debe estar expuesto a ambientes corrosivos.
•Cuando se requiera doblar el conductor, el radio mínimo de curvatura deberá ser de por lo menos cinco (5) veces la altura del conductor.
28
INFORMACIÓN TÉCNICA
NOTA A LA TABLA ANTERIOR
La capacidad de corriente (ampacidad) de los cables TNM puede encontrarse en la tabla 310-16 del National Electrical Code 2002 en la columna de 60ºC, a una temperatura ambiente de 30ºC. Para temperaturas ambientales mayores a 30ºC, utilice las ampacidades de la columna de 90ºC, de la mencionada Tabla, y multiplique por el factor de corrección correspondiente y use la ampacidad que resulte menor, entre este último cálculo y la ampacidad a 60ºC (terminal de 60ºC).
DESCRIPCIÓN
Multiconductores eléctricos flexibles, formados por cordones de hilos de cobre suave, recoci-do y trenzarecoci-dos en haz. Los conductores tienen un aislamiento termoplástico de Cloruro de Polivinilo (PVC) y una cubierta de Nylon. Adicionalmente, todo el conjunto está protegido por una cubierta externa de material termoplástico de Cloruro de Polivinilo (PVC).
Diseñado para operar a un voltaje máximo de 600 voltios, el TSJ se fabrica en formaciones dúplex, tríplex y cuádruplex, en calibres que van desde el 20 AWG hasta el 6 AWG.
ESPECIFICACIONES Y CARACTERÍSTICAS ESPECIALES
Los conductores TSJ están respaldados por estándares de fabricación especialmente desa-rrollados para las aplicaciones permitidas. Como referencia se han tomado las normas inter-nacionales ASTM B3, B174, UL-62 y normas internas de fabricación y de diseño de PHELPS DODGE CENTROAMÉRICA.
Este producto está diseñado para operar a una temperatura máxima, en el conductor, de 60°C en ambientes secos y húmedos.
La cubierta de Nylon de los conductores, protege contra los agentes químicos, y los deriva-dos del petróleo, por lo que pueden ser utilizado en ambientes industriales tanto como en am-bientes residenciales y comerciales.
La cubierta externa, de color negro, es resistente a los rayos ultravioleta de la luz solar, por lo que el producto puede ser utilizado a la intemperie, o sumergido.
APLICACIONES
Las aplicaciones del TSJ están en el artículo 400 del NEC 2002. El TSJ es ampliamente utilizado en la siguientes aplicaciones: •Alambrado de electrodomésticos de bajo consumo
•Herramientas y lámparas portátiles.
•Sistemas de iluminación, cuando se requiera alimentar luminarias suspendidas, no ocultas y alimentadas con enchufe.
•Extensiones eléctricas portátiles.
•Como parte de un sistema temporal de alambrado. Usos NO Permitidos y Recomendaciones
•No pueden ser usados para sustituir el alambrado de salidas fijas, como tomacorrientes, apagadores, etc.
•No debe quedar aislado dentro de paredes, pisos o cielorasos. •No debe pasar por huecos en las paredes, cielorasos o pisos.
•No debe pasar a través de puertas, ventanas o aberturas similares, en donde pueda dañarse debido a extremos filosos o puntiagudos.
•No debe ser engrapado o clavado a las estructura sólidas de la instalación o edificación. •No debe ser instalado en tubería eléctrica.
30
•Cuando estén conectado a cajas de derivación o similares, se recomienda el uso de acoples o termi-nales que garanticen la integridad del conductor.
•Bajo ninguna circunstancia, el conductor deberá sustituir a los medios destinados para soporte me-cánico de la instalación o los equipos.
INFORMACIÓN TÉCNICA
NOTAS:
1.- Las dimensiones son aproximadas y están sujetas a variaciones normales de fabricación.
2.- La capacidad de corriente está tomada de la tabla 400-5(A), columna B del NEC 2002. IDENTIFICACIÓN
Los conductores individuales del TSJ se fabrican en colores de acuerdo a su formación: • Dúplex: negro - blanco
• Tríplex: negro - blanco - rojo
DESCRIPCIÓN
Multiconductores eléctricos de cobre suave cableado. Los conductores individuales tienen un aislamiento termoplástico de Cloruro de Polivinilo (PVC) y están protegidos por una cubierta de Nylon. Sobre el conjunto se coloca un relleno desgarrable que permite una mejor instala-ción; finalmente el producto lleva una cubierta de Cloruro de Polivinilo (PVC), resistente a la intemperie.
Diseñados para operar a un voltaje máximo de 600 voltios, el TGP se fabrica en el siguiente ámbito de calibres y formaciones: dúplex y tríplex: 14 AWG al 4 AWG; cuádruplex: 14 AWG al 6 AWG.
ESPECIFICACIONES Y CARACTERÍSTICAS ESPECIALES
Los multiconductores TGP están respaldados por las especificaciones ASTM B3, B8, UL-83, UL-1277 y por normas internas de fabricación y de diseño de PHELPS DODGE CENTROAMÉRICA.
Las almas (conductores individuales) son del tipo THHN. Este producto está diseñado para operar a una temperatura máxima, en el conductor de 90°C en ambientes secos o húmedos; para ambientes mojados, la temperatura máxima en el conductor, es de 75°C. Su aislamien-to PVC no propaga la flama. La cubierta de Nylon brinda resistencia mécanica, a los deriva-dos del petróleo, a los agentes químicos y a los aceites.
El relleno desgarrable, de formulación especial, proporciona una instalación del cable más efi-ciente y segura, protegiendo las almas al pelar la cubierta.
La cubierta externa es resistente a la humedad, a los rayos ultravioleta de la luz solar, por lo que se puede instalar en canastas y a la intemperie.
El producto cumple con la prueba vertical a la flama y permite el enterrado directo. APLICACIONES
El TGP puede ser utilizado en aplicaciones industriales, en la conexión de motores, equipos de potencia estacionarios y bombas, entre otros.
Es ideal para instalarse en plantas petroquímicas o estaciones de servicio y para alimentar bombas de pozo profundo.
En todo tipo de edificaciones es ideal para acometidas subterráneas, ya que soporta el aplas-tamiento permitiendo así el enterrado directo.
INSTALACIÓN Código de colores
Los conductores individuales del TGP se fabrican en colores de acuerdo a su formación: • Dúplex:negro - blanco •Tríplex: negro - blanco - rojo • Cuádruplex: negro - blanco - rojo - azul
Tipos de Instalación
El TGP puede instalarse en ductos, banco de ductos, bandejas (charolas o canastas), o directamente enterrado.
Se recomienda seguir las indicaciones de instalación establecidas por el NEC 2002 o cualquier código eléctrico equivalente local, de manera que se garantice que la integridad del producto no se verá afectada por deficiencias en la instalación.
32
INFORMACIÓN TÉCNICA
NOTA A LA TABLA ANTERIOR:
La capacidad de corriente para el cable instado al aire, puede encontrarse en la columna para 60ºC, de la tabla 310-16 del NEC 2002. Para temperaturas ambientales mayores a 30ºC, multiplique las ampacidades de la columna de 90ºC, por los factores de conversión por temperatura, de la mencionada Tabla; y use la ampacidad que resulte menor, entre este último cálculo y la ampacidad a 60ºC (terminal de 60ºC).
DESCRIPCIÓN
Monoconductor eléctrico flexible, formado por cordones de hilos de cobre suave, recocido y trenzados en haz. El conductor está cubierto por un aislamiento termoplástico de NBR/PVC, con propiedades similares al hule.
Diseñado para operar a un voltaje máximo de 600 voltios, el PAWC se fabrica en calibres que dan desde el 6 AWG hasta el 350 MCM.
ESPECIFICACIONES Y CARACTERÍSTICAS ESPECIALES
Por su cableado especial, este conductor es muy flexible. Puede operar a una temperatu-ra máxima de 90°C, en ambiente secos o húmedos. Su aislamiento de NBR/PVC, un com-puesto con propiedades similares al hule, le brinda alta flexibilidad, resistencia a la hume-dad, a los aceites, a los agentes químicos y a las chispas. Además, posee una alta resisten-cia a la flama, la abrasión y a la fricción. Su pigmentación negra, es resistente a los rayos ultravioleta de la luz solar, por lo que puede utilizarse a la intemperie.
Como referencia se han tomado las normas ASTM B3 y B174; ICEA S-19-81 y normas in-ternas de fabricación y de diseño de PHELPS DODGE CENTROAMÉRICA.
APLICACIONES
Los conductores PAWC han sido especialmente diseñados para operar como elementos de conducción en los electrodos de las soldadoras eléctricas por arco, en talleres especializa-dos o en la industria en general, ya sea en corriente alterna o continua.
Están diseñados para soportar una capacidad de corriente alta, durante períodos cortos de tiempo, es decir, el ciclo de trabajo de una soldadora.
Estos conductores pueden utilizarse en otras aplicaciones industriales, bajo condiciones de carga contínua, como: extensión de potencia, alimentación de maquinaria móvil y motores con partes móviles, aterrizaje de equipos y subestaciones, entre otros, tomando la previsión de hacer una buena conexión en los terminales. No deben utilizarse como sustitución de instalaciones industriales fijas, tal como lo establece el artículo 400-8 del NEC 2002.
34
INSTALACIÓN
Se recomienda utilizar la siguiente tabla para seleccionar el calibre del conductor PAWC, según la distancia entre la soldadora y el electrodo.
DESCRIPCIÓN
Monoconductores flexibles de cobre suave, recocido, con aislamiento de Cloruro de Polivinilo (PVC). Estos productos, diseñados para operar a un voltaje máximo de 60 voltios C.D. (25 voltlios C.A.), se fabrican en calibres del 20 AWG a 10 AWG y se fabrican en colores negro, blanco, rojo, azul y verde.
ESPECIFICACIONES Y CARACTERÍSTICAS ESPECIALES
Los conductores ALT/SAE, están diseñados especialmente para uso auto-motríz. Su diseño se basa en la especificación SAE J-1128; además se uti-lizan normas internas de fabricación y de diseño de PHELPS DODGE CENTROAMÉRICA.
El producto puede, en ambientes secos, operar a una temperatura máxima de 90°C, en el conductor y a 75°C en ambientes mojados. Por tener un ais-lamientode PVC no propaga el fuego y es resistente a las condiciones de alta temperatura típicas de este tipo de aplicaciones.
APLICACIONES
Los conductores ALT/SAE están manufacturados para operar en los siste-mas eléctricos de baja tensión de automóviles, alimentando los sistesiste-mas de iluminación, control y señalización de los vehículos.
También pueden ser utilizados en el alambrado de circuitos de bajo voltaje en tableros de control y señalización.
36
INFORMACIÓN TÉCNICA
Nota:
1.- La capacidad de corriente mostrada en la tabla es para un conductor que lleva el máxi-mo de corriente dentro de un grupo de 7 conductores. Si los 7 conductores transportan cada uno el máximo de corriente, tómese el 60% de los valores indicados.
DESCRIPCIÓN
Los conductores TF son alambres de cobre suave, los conductores TFF son cableados en haz, flexibles. Ambos tienen un aislamiento de cloruro de Polivinilo (PVC). Los TFFN son cableados en has aislados con PVC y llevan una cubierta de nylon. Diseñados para operar a un voltaje máximo de 600 voltios.
ESPECIFICACIONES CARACTERÍSTICAS ESPECIALES
Los conductores TF/TFF/TFFN están diseñados tomando como referencia las normas UL-62 y ASTM B-174, además de normas internas de fabricación y de diseño de PHELPS DODGE CENTROAMÉRICA.
La temperatura máxima de operación de los conductores TF/TFF no debe exceder los 60ºC en ambientes secos o húmedos. La temperatura máxima de operación de los conductores TFFN no debe exceder los 90ºC en ambientes secos o húmedos y 75ºC en ambientes mojados.
APLICACIONES
Estos conductores se pueden usar en :
• Instalaciones para alambrado interno de lámparas o equipo similar, donde estén protegidos y donde no estén sujeto a dobleces o torceduras durante su uso.
• Conectando lámparas a los conductores del circuito ramal que les suple la energía. Tal como lo indica el artículo 402 del NEC 2002, los conductores TF/TFF/TFFN deben utilizarse en sistemas de bajo consumo y nunca podrán instalarse como conductores de circuitos ramales.
INFORMACIÓN TÉCNICA
CONDUCTORES TF/TFF/TFFN
DESCRIPCIÓN
Alambre de cobre suave recocido, con aislamiento de Cloruro de Polivinilo (PVC), para operar a un voltaje máximo de 125 voltios.
El TBW dúplex, lleva los conductores retorcidos entre sí. ESPECIFICACIONES Y CARACTERÍSTICAS ESPECIALES
Los conductores TBW están diseñados para operar a una temperatura má-xima de 60°C, en ambientes secos, según normas de fabricación y de dise-ño de PHELPS DODGE CENTROAMÉRICA. Su aislamiento de PVC no propaga la flama.
APLICACIONES
Se recomienda el uso de TBW en instalaciones internas residenciales, pa-ra conexión de timbres, alarmas, sistemas de intercomunicación y extensio-nes telefónicas.
INFORMACIÓN TÉCNICA
CONDUCTORES TBW
DESCRIPCIÓN
Conductor plano compuesto por dos cables de cobre suave, calibre 22 AWG, aislados con polietileno de bajo densidad, resistente a la intemperie. ESPECIFICACIONES Y CARACTERÍSTICAS ESPECIALES
El conductor ANTENA TV está diseñado para operar en ambientes secos y húmedos a una temperatura máxima de 75°C, según normas internas de fabricación y de diseño de PHELPS DODGE CENTROAMÉRICA.
Aislado con polietileno de baja densidad en color negro, este producto re-siste la exposición a la luz solar y demás agentes atmosféricos y contami-nantes.
Su impedancia característica es de 300 ohmios, lo cual garantiza su operación en los sistemas comerciales de recepción de imagen y de audio (TV y FM). APLICACIÓN
Interconexión entre la antena y el receptor de de televisión o de audio.
INFORMACIÓN TÉCNICA
CONDUCTOR ANTENA TV
DESCRIPCIÓN
Conductor para acometida aérea exterior telefónica, formado por dos conductores paralelos de acero revestido con cobre (Cooper-clad steel) o cobre duro, calibre18 AWG y separados con un aislamiento integral de polietileno de Baja Densidad, de Media Densidad o de PVC 75ºC, color negro, resistente a la intemperie.
ESPECIFICACIONES
Los cables de acometida fueron fabricados tomando como referencia la Norma REA PE-7 y ASTM B 227, B 452 y B 1, así como normas internas de fabricación y de diseño de PHELPS DODGE CENTROAMÉRICA.
Los cables de acometida tiene una cejilla o borde de polaridad en uno de los conductores y una membrana central para facilitar la separación de los conductores aislados.
APLICACIÓN
Para uso como acometida aérea exterior telefónica, desde las cajas de distribución de la Compañía Telefónica a los hogares.
DESCRIPCIÓN
Conductor telefónico de uso residencial. Los conductores IN son alambres de cobre suave, aislados con PVC Semi-rígido, coloreados según código, reunidos en un núcleo redondo y forrados con una cubierta de PVC flexible.
APLICACIÓN
Diseñados especialmente para instalaciones telefónicas y de comunicaciones, en interiores de edificios, donde es necesario utilizar cables construidos con materiales retardantes del fuego.
CONSTRUCCIÓN
Los cables interiores se construyen con conductores de cobre suave recocido, aislados con cloruro de polivinilo (PVC) coloreados según código de identificación REA PE-71 y torcidos en pares.
Los pares son reunidos en grupos de 1 a 10 pares y cubiertos por una chaqueta de PVC color gris.
Para facilitar la instalación de este cable, se adiciona un hilo de desgarre para cortar la chaqueta.
ESPECIFICACIONES
El cable telefónico interior se diseña basándose en las especificaciones REA PE-71(*) y PHELPS DODGE CENTROAMÉRICA.
(*) REA: Rural Electrification Administration (USA)
CABLE TELEFONICO PARA USO INTERIOR (IN)
DESCRIPCIÓN
Conductor telefónico y para comunicaciones de uso residencial, de dos y cua-tro hilos, calibre 24 AWG.
ESPECIFICACIONES Y CARACTERÍSTICAS ESPECIALES
Los conductores TR toman como referencia la Norma REA PE-71 y están res-paldados por normas internas de fabricación y de diseño de PHELPS DODGE CENTROAMÉRICA.
Este producto está diseñado para operar a una temperatura máxima, en el con-ductor, de 60°C en ambientes interiores secos.
Se distingue por su aislamientod de PVC semirígido y su cubierta de PVC fle-xible, lo cual lo convierte en un producto que no propaga la flama (cumple con la prueba vertical a la flama vw-1 de la norma UL-1581).
APLICACIONES
El conductor TR es ideal para ser instalado en tubería conduit en el interior de viviendas y edificios comerciales.
Típicamente son utilizados en sistemas telefónicos donde la distancia entre usuarios es corta: casas de habitación (conexiones internas) y edificios (dentro de un mismo piso).
También se recomienda su uso para conexiones internas de intercomunicado-res y sistemas de alarma en intercomunicado-residencias y edificios pequeños.
INFORMACIÓN TECNICA
CONDUCTOR TR
DESCRIPCIÓN
Los conductores tipo AAC están construidos con hilos de aluminio(aleación 1350 H19) cableados concéntricamente.
APLICACIONES
Los conductores de aluminio tipo AAC se utilizan principalmente en líneas de transmisión y en líneas de distribución primaria y secundaria, donde los vanos requeridos son relativamente cortos y se desee un conductor liviano (comparado con un cable ACSR del mismo calibre).
ESPECIFICACIONES
Los conductores AAC son manufacturados para cumplir las especificaciones aplicables de ASTM2 B-230 y B-231.
DESCRIPCIÓN
Los conductores tipo AAAC están construidos con hilos de aluminio ( Aleación Aluminio 6201) cableados concentricamente.
Los conductores formados con alambres de aleación de aluminio 6201 son tratados térmicamente, su conductividad (52.5%) es menor que la del aluminio grado EC y su resistencia mecánica a la tracción es mayor con respecto a la de los conductores de aluminio grado EC.
Las características de "flecha / tracción" de los conductores cableados con alambres de aleación de aluminio 6201 los hace atractivos para los sistemas aéreos de distribución en los tramos con longitudes normalmente empleadas en las áreas urbanas.
Su mayor resistencia mecánica a la tracción aumenta su versatilidad, ya que se pueden incluir los tamaños pequeños de conductores para sistemas de distribución que trabajan con altas cargas mecánicas en tramos cortos, y para los tamaños medianos proyectados para tramos de 100 metros como promedio.
CONDUCTORES DE ALEACIÓN DE ALUMINIO TIPO
AAAC (6201)
58
APLICACIONES
Los conductores desnudos AAAC son usados como líneas de transmisión y distribución primaria y secundaria de energía eléctrica. Estos cables ofrecen un esfuerzo mecánico óptimo en el diseño de líneas.
ESPECIFICACIONES
Los conductores desnudos AAAC son manufacturados en base a las Normas ASTM B398 y B399.
CONSTRUCCIÓN
Los conductores AAAC están construídos con hilos de aluminio(aleación 6201) cableados concéntricamente.
DESCRIPCIÓN
En muchos casos, el conductor de aluminio grado EC no presenta la suficiente resistencia a la tracción como para cumplir con los requerimientos de flecha y vano; en estos casos, cuando se necesitan mayores resistencias a la tracción, se recurre al uso de conductores de aluminio reforzado con acero (ACSR), constituidos de un conductor formado por alambres de aluminio grado EC cableados helicoidalmente alrededor de un núcleo de acero galvanizado, el cual puede consistir, o bien de un alambre o de un cableado helicoidal de una o varias capas de acero galvanizado.
La conductividad del ACSR se eligió semejante a la del Aluminio grado EC (61%) ya que se asume que el acero no contribuye a la conducción.
La relación del área transversal de aluminio al área transversal de acero puede ser variada de manera tal que , para una conductividad dada, el conductor puede ser cableado con diferentes cargas de ruptura, simplemente variando el área del núcleo de acero. Esta flexibilidad, junto con otras características tales como: relación, "tracción / peso" favorable, costo comparativamente bajo y buena conductividad, nos permite calcular con más exactitud los requerimientos para el diseño de una línea específica.
El núcleo de acero reduce la resistencia a la corrosión del conductor. Esto no presenta problemas en ambientes secos y no contaminados y tampoco en ambientes contaminados donde la lluvia es frecuente y bien distribuida. Para el caso de ambientes que puedan producir corrosión, el conductor se suministra con un tratamiento especial de grasa, lo cual evita la entrada del contaminante al núcleo.
APLICACIONES
Los conductores desnudos ACSR(Aluminium Conductor Steel Reinforced) son usados como líneas de transmisión y distribución primaria y secundaria de energía eléctrica. Estos conductores ofrecen un esfuerzo mecánico óptimo en el diseño de líneas.
Diferentes combinaciones de almas de acero permiten el esfuerzo mecánico deseado sin sacrificar la capacidad de conducción de corriente.
ESPECIFICACIONES
Los conductores ACSR son manufacturados para cumplir las especificaciones de ASTM B230, B-232 y B-498.
CONSTRUCCIÓN
Los conductores están contruidos con hilos de aluminio(aleación EC1350-H-19) cableados concéntricamente alrededor de un alma de acero galvanizado A.
Una protección anticorrosiva adicional puede proveerse mediante la aplicación de grasa en el alma de acero o en el cable completo.
CONDUCTORES DE ALUMINIO
REFORZADOS CON ACERO (ACSR)
DESCRIPCIÓN
Los cables aéreos aislados con polietileno y con suspensión adicional (cables Multiplex), consisten de uno (Duplex), dos (Triplex) o tres (Cuadruplex) conductores de fase aislados (Aluminio grado EC) con polietileno, cableados alrededor de un mensajero (Aluminio, AA6201 ó ACSR) desnudo, el cual soporta al cable, a la vez que actúa de neutro; se asume que todo el esfuerzo de tracción del cable es soportado por el mensajero. Diseñados para operar a un voltaje máximo de 600 voltios.
La elección del mensajero depende del tamaño del cable, el tramo, el número de conductores aislados por fase, la carga del diseño mecánico y las condiciones atmosféricas.
El Polietileno tiene una resistencia dieléctrica muy alta, buena resistencia mecánica y alta resistencia al ataque de substancias químicas y, por lo tanto, es el mejor material para revestir los conductores para instalaciones aéreas.
Los cables Multiplex se utilizan para acometidas de servicio, líneas alimentadoras de bajo voltaje (600 V o menos) y para distribución secundaria; también se usan extensamente en los sistemas de alumbrado de calles.
Las ventajas de estos cables consisten en que se reduce el número de conductores que han de tenderse, ajustarse a la flecha y atarse a los terminales. Este detalle ahorra considerable material y tiempo para la erección.
Debido a la estrecha separación, se reduce la reactancia y la caída de voltaje. Además lo que es de mucha importancia en las localidades, mejora la apariencia de las líneas tendidas en alto. APLICACIONES
Líneas aéreas de distribución de energía eléctrica a baja tensión (distribución secundaria), acometidas a usuarios. La temperatura en los conductores no será mayor que 75°C. ESPECIFICACIONES
Los cables Multiplex están manufacturados para cumplir o exceder las especificaciones apliables de ASTM, IPCEA - S - 61 - 402.
CONSTRUCCIÓN
Conductores fase de cobre o aluminio cableado concéntrico con aislamiento de polietileno negro resistente a la intemperie, conductor neutro desnudo de cobre duro para el Multiplex de cobre y AAC o ACSR para el Multiplex de aluminio.
DESCRIPCIÓN
Los cables aéreos aislados con polietileno, sin suspensión adicional (cables de línea), tienen su principal aplicación en distribución aérea secundaria, líneas urbanas y en ambientes muy contaminados. Están formados por un conductor (aluminio grado EC ó AA6201) recubierto con aislamiento de polietileno. Diseñados para operar a un voltaje máximo de 600 voltios. APLICACIONES
Diseñado especialmente para utilizarse en líneas aéreas de distribución de energía eléctrica a baja tensión (600 V.C.A.) y para una temperatura máxima de operación en el conductor de 75°C, cuando la temperatura ambiente sea de 25°C. El uso de este tipo de cable, se vuelve indispensable cuando estas redes cruzan zonas urbanas o arboladas.
ESPECIFICACIONES
El cable WP de aluminio, se diseña basándose en las especificaciones ICEA * S 70-547. Los conductores cumplen con los requerimientos de las normas siguientes de acuerdo al tipo de cable : conductor sólido : ASTM B-230, cable concéntrico : ASTM B-231 y para cable compacto : ASTM B-400.
CONSTRUCCIÓN
Conductor de aluminio duro (aleación 1350-H-19), sólido o cableado concéntricamente, (regular o compacto) provisto de un forro de polietileno impregnado con carbón, resistente a la acción de la intemperie y al envejecimiento.
* ICEA : Insulated Cable Engineer Association ASTM : American Society for Testing and Materials
CONDUCTORES DE ALUMINIO TIPO WP O CABLES DE LINEA
(Polacen)
ALAMBRE DE ATAR
APLICACIÓN:El alambre de atar se utiliza para unir el conductor a los aisladores, puede aplicarse en el conductor o sobre las varillas de armar.
78
INFORMACIÓN
ADICIONAL
82
El artículo 110-14c del NEC establecen que:
a.- Los terminales de los equipos eléctricos se basan en el uso de conductores cuya temperatura máxima de operación es de 60ºC para circuitos de 100 A ó menos.
b.- Los terminales de los equipos eléctricos se basan en el uso de conductores cuya temperatura máxima de operación es e 75ºC, para circuitos para de más de 100 A.
c.- Pueden utilizarse conductores que resistan una temperatura máxima de operación superior a las indicadas anteriormente, determinando el tamaño de conductor con base a capacidad de corriente a 60ºC o 75ºC, según el circuito.
Esta limitación es aplicable a los terminales de todos los equipos eléctricos, como: interruptores termomagnéticos, arrancadores de motores, contactores, interruptores, entre otros. Con excepción a lo anterior, se permitirán rangos de temperatura mayores, siempre y cuando el equipo así lo indique claramente. Pero en caso de utilizar varios equipos, regirá el de menor temperatura.
En otras palabras, para un circuito de 100 A ó menos, se debe utilizar un conductor cuya temperatura máxima de operación no exceda los 60ºC (TW) o bien utilizar un conductor cuya temperatura máxima sea superior (THW, THHN, XHHW), pero con la ampacidad (capacidad de corriente) para 60ºC. Para un circuito más de 100 A, se debe utilizar un conductor cuya temperatura máxima de operación no exceda los 75ºC (THW) o bien, utilizar un conductor cuya temperatura máxima sea superior (THHN, XHHW, RHH) pero con la ampacidad (capacidad de corriente) para 75ºC.
Esto debe aplicarse así, sin otras consideraciones, en condiciones normales de instalación en conduit, de no más de 3 conductores transportando corriente y temperatura ambiente en el rango de 26 a 30ºC.
En la práctica, esta condición ha sido muchas veces ignorada, trayendo serias consecuencias. Cuando un terminal es diseñado para soportar una temperatura máxima de 60ºC o 75ºC, el uso de conductores operando con una ampacidad correspondiente a la columna de 90ºC de la tabla 310-16, definitivamente tenderá a dañar dichos terminales. Siempre que partes metálicas se juntan, la parte con temperatura mayor (conductor) transmitirá el calor hacia la parte con temperatura menor (terminal) y luego de un período de tiempo, ésta se dañará, aunque no se sobrepase su capacidad eléctrica.
En caso de un interruptor termomagnético, esta situación podría llevar a la condición térmica de disparo, sin que el sobrecalentamiento se deba a una sobrecorriente.
Cuando las condiciones de instalación son diferentes a las normales de la tabla 310-16, o sea, más de tres conductores transportando corriente y temperaturas mayores a 30ºC, se pueden usar cables con temperaturas de operación máxima, mayores a la de los terminales, como cables THHN, para propósitos de corrección de su clasificación, aplicándose los factores de ajuste y/o corrección sobre su ampacidad a 90ºC, comparando este valor con la ampacidad correspondiente a ese calibre, a la temperatura del terminal; y escogiendo el valor menor entre estas dos ampacidades, como la ampacidad permisible del conductor.
VENTAJAS DE LOS CONDUCTORES DE ALTA TEMPERATURA DE OPERACIÓN
El NEC establece factores de ajuste a los valores de ampacidad de las tablas del artículo 310, para instalaciones de más de tres conductores llevando corriente y factores corrección para temperaturas ambiente superiores a lo especificado en dichas tablas (30ºC).
En estas condiciones, de más de tres conductores llevando corriente y temperatura ambiente mayor de 30ºC, dado que la ampacidad de un conductor es la resultante, de: 1. aplicar todos los factores de corrección y/o ajuste, 2. comparar con la ampacidad correspondiente a la temperatura de los terminales: 60ºC o 75ºC, y 3. escoger el valor menor como ampacidad permisible del conductor, los conductores de 90ºC tiene ventaja sobre los de menor temperatura, ya que estos factores deben aplicarse al valor máximo de ampacidad del cable (columna de 90°C de la tabla correspondiente) de 90ºC de la tabla correspondiente- y esto permite obtener, para una instalación dada, un calibre más pequeño en área conductora.
Ejemplos:
1.a Supóngase que se tienen, seis conductores instalados en un conduit de PVC, cuyas dimensiones están acorde con lo indicado por el código, para efectos de factor de llenado.
El rango del circuito es de 30 A, por lo tanto la corriente máxima no podrá ser superior a 24 A, para carga continua, según artículos 210-21, 210-23, 384-16(d) del NEC y el dispositivo de protección será de 30 A.
Como son más de tres conductores que llevan corriente, se deben utilizar un factor de ajuste (derating) del 80%, para el calculo del calibre del conductor. La capacidad final de conducción debe ser mayor o igual al rango del circuito, es decir, mayor o igual a 30 A.
De la tabla 310-16, se obtiene que cables TW 8 AWG (40*0.8=32 A) THW 8 AWG (50*0.80=40 A) son apropiados. También se puede utilizar cable THHN 10 AWG (40*1.80=32 A).
Lo que da un ahorro por efecto de costo, ya que el costo de un calibre 8 AWG es superior al del 10 AWG. Si el conductor de alta temperatura es THHN, entonces se obtiene un ahorro adicional, pues este conductor tiene un menor diámetro. Por lo tanto, el diámetro de la tubería que se debe utilizar es menor, lo que también representa un ahorro.
1.b Para el mismo caso, si el número de conductores en la tubería es igual a 8, se tiene que los productos a utilizar son: TW 6 AWG (55*0.70=38.5 A), THW 8 AWG (50*0.70=35 A) o THHN 8 AWG (55*0.70=38.5 A).
2. Hay que alimentar un circuito cuyo rango es de 20 A. La carga se considera continua por lo tanto, la corriente máxima del circuito será 20*0.80= 16 A. El dispositivo de protección será para 20 A y la capacidad de corriente del conductor no podrá ser menor que el rango del circuito: 20 A.
Si se llevan tres conductores en un tubo conduit no hay necesidad de penalizar la capacidad nominal de los conductores. Por lo tanto, se pueden utilizar TW 12 AWG, THW 12 AWG o THHN 12 AWG. Aunque el calibre 14 AWG de los tres tipos de conductores posee una capacidad de corriente que es igual o superior a 20 A, el artículo 240-3(d) impide utilizar elementos de protección de más de 15 A cuando se utiliza cables calibre 14 AWG; por lo tanto, esa opción debe desecharse.
Si se llevan 7 conductores en un tubo conduit el factor de corrección en este caso es de 70%. Por lo tanto, luego de aplicar este factor, la capacidad de corriente deberá ser igual o mayor que 20 A.
Los calibres a utilizar son:
84
ALGUNAS CONSIDERACIONES EN EL DISEÑO DE INSTALACIONES ELÉCTRICAS
• La carga total no debe exceder el rango del circuito.
• La ampacidad (capacidad de transporte de corriente) de un conductor no debe ser menor que la carga máxima que alimentan. Todos los conductores de un circuito ramal deben tener una ampacidad no menor del rango del circuito (capacidad del dispositivo de protección). Secciones 210-19 y 210-20 del NEC.
• El rango de los circuitos ramales no deben ser menor que el 125% de las cargas no continuas más el 100% de las cargas continuas (Secciones 220-3 (a), (b), (c) y (d) del NEC). Es decir, cuando las cargas sean continuas, la carga máxima no debe exceder el 80% del rango del circuito.
• El rango del circuito deberá ser 15, 20, 30, 40 o 50 amperios cuando alimente dos o más salidas. Si alimenta una salida, el rango del circuito no está restringido. Pero para
conductores pequeños: 14, 12 y 10 AWG, deben protegerse con breakers de 15, 20 y 30 amperios, respectivamente.
Los circuitos ramales de 15 y 20 amperios:
1. Pueden alimentar cargas de iluminación, otros equipos ó ambas.
2. La carga alimentada por medio de extensiones (cordones) o que sea enchufada en las salidas de un circuito ramal, cargas móviles, no pueden exceder el 80% del rango de dicho circuito.
3. La carga de equipo fijo no debe exceder el 50% del rango del circuito ramal si éste a su vez, alimenta cargas de iluminación u otras cargas conectadas al circuito por medio de extensiones (cordones) o directamente enchufadas a las salidas del circuito.
• Los circuitos ramales con un rango de 20 amperios para electrodomésticos pequeños (small appliances) no deben alimentar otro tipo de carga (Sección 220-4 (b) del NEC). • Circuitos ramales de 30 amperios pueden alimentar secadoras, extractores de aire, etc. Si alimentan cargas conectadas por medio de extensiones (cordones) o enchufadas, éstas no deben exceder el 80% del rango del circuito.
• Circuitos ramales de 40 y 50 amperios pueden alimentar equipos fijos de cocina, tales como estufas eléctricas.
• Circuitos con rangos superior a los 50 amperios no deben alimentar cargas de iluminación general. Estos circuitos son para sistemas de calefacción, equipo pesado de bombeo, horno de uso pesado y otras cargas similares.
