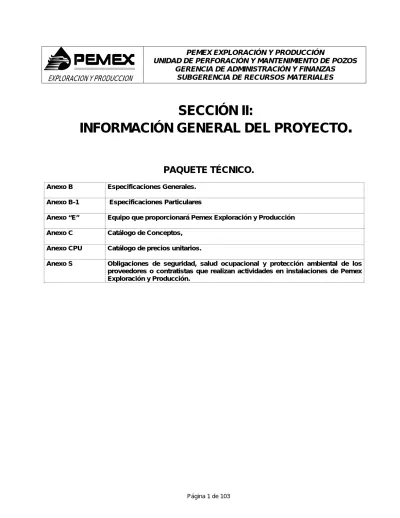

SECCIÓN II: INFORMACIÓN GENERAL DEL PROYECTO.

(1)

SECCIÓN II:

INFORMACIÓN GENERAL DEL PROYECTO

.

PAQUETE TÉCNICO.

Anexo B Especificaciones Generales.

Anexo B-1 Especificaciones Particulares

Anexo “E” Equipo que proporcionará Pemex Exploración y Producción Anexo C Catálogo de Conceptos,

Anexo CPU Catálogo de precios unitarios.

Anexo S Obligaciones de seguridad, salud ocupacional y protección ambiental de los proveedores o contratistas que realizan actividades en instalaciones de Pemex Exploración y Producción.

(2)

ANEXO “ B ”

ESPECIFICACIONES GENERALES Y PARTICULARES

Página 2 de 103

A.- ESPECIFICACIONES GENERALES I.- OBJETIVO.

Cumplir con el programa operativo de perforación, mediante la obtención de información de registros geofísicos, en agujero descubierto y entubado, para la evaluación de los pozos exploratorios, de desarrollo y en mantenimiento, obteniendo las características de las formaciones geológicas alcanzadas, determinando su litología, porosidad, resistividad, saturaciones, permeabilidad, propiedades mecánicas, detección y diferenciación de fluidos, presión y muestras de formación, a fin de cuantificar reservas, evaluar calidad de las cementaciones, evaluación de la producción y optimizar la explotación de los pozos que interviene la División XXXXXX.

II.- JUSTIFICACIÓN.

En los trabajos de perforación de pozos petroleros, es imprescindible realizar tomas de información, utilizando para ello registros geofísicos, en agujero descubierto y entubado. Con los trabajos de obtención y procesamiento de registros geofísicos se coadyuva en la perforación, terminación y reparación de los pozos petroleros, para la explotación de hidrocarburos e incorporación de reservas de los yacimientos en los diferentes proyectos de la División XXXXXX.

Con la obtención de la información se determinan las características geológicas y geofísicas de las formaciones, para definir sus parámetros y particularidades como: porosidad, resistividad, densidad, presión, temperatura, saturación de agua y de hidrocarburos, así como la desviación y el rumbo del agujero, buzamiento e imágenes de las formaciones, propiedades mecánicas de la roca, identificación de arcillas. Con la delimitación de litología se determinan los asentamientos de tuberías de revestimiento, conociéndose y determinándose la geometría, forma, tamaño, orientación de los yacimientos. Además, mediante una cuidadosa interpretación de los registros es posible evaluar el potencial productivo de los yacimientos y optimizar la explotación del campo. Con la evaluación de la Cementación, se garantiza el aislamiento hidráulico de los intervalos.

III.- UBICACIÓN Y RESIDENCIA.

III.I.- Los trabajos objeto del contrato se realizarán en los pozos petroleros que interviene la Unidad de Perforación y Mantenimiento de Pozos División XXXXXXXX.

III.2.- El Contratista deberá contar al inicio y durante la vigencia del presente contrato con Instalaciones en XXXXXXXXX, con oficinas con medios de comunicación tales como: teléfono, fax e internet, así como con el software y hardware para realizar los trabajos requeridos por PEP. Área para prueba y calibración de equipos. Almacén de materiales. Área de resguardo de sondas, laboratorio de mantenimiento. Cuarto de prueba de equipos de control de presión que incluya consola de prueba de presión con registrador gráfico y suministro de aire. Fosas de almacenamiento de material radioactivo conforme a los requerimientos de la CNSNS. Patio de maniobras, recursos humanos, materiales, transporte, y medios de comunicación, para asegurar una administración eficiente y continua del contrato.

IV.- DEFINICIONES Y ABREVIATURAS.

Para efectos del presente Contrato, PEP conviene con el Contratista, en la definición de los siguientes términos que tienen los significados que a continuación se indican:

(3)

ANEXO “ B ”

Página 3 de 103

A.- Trabajo: Es una serie de operaciones de registros geofísicos, y/o recuperación de tuberías que se

realizan en una sola salida a un pozo relacionada con una orden de trabajo, inicia con el armado de equipo y/o herramientas, continúa con las operaciones en una o varias etapas y termina con el desmantelamiento de las mismas.

Un trabajo puede incluir uno o más servicios.

B.-Operación: Es una bajada al pozo para realizar una parte o la totalidad del servicios, en una operación se

pueden realizar uno o más servicios.

C.- Servicio: Comprende una actividad de registro en agujero descubierto y entubado, un servicio cumple

por si solo con un objetivo específico y corresponde a los conceptos de trabajo del anexo C”.

D.- Operación Incompleta: Se considera Operación incompleta cuando las herramientas y/o equipos se

encuentran dentro del pozo, y no sea posible bajar por resistencias propias del pozo (verificado por PEP) y sea necesario acondicionar el agujero para efectuar la operación ó si dicha introducción es suspendida por cambio de programa ordenado por PEP.

E.- Registro: Toma de información de las diferentes condiciones del pozo, puede ser de un intervalo de la

profundidad del pozo en función de la profundidad o del tiempo (estaciones) o de las condiciones de superficie.

F.-Profundidad: En el caso de registros, es la profundidad máxima donde inicia a medir la herramienta y en

el caso de una calibración es la profundidad máxima alcanzada en el pozo.

G.-Orden de Trabajo: Orden por escrito que expide el residente y/o supervisor(es) de PEP al Contratista

para ejecutar el trabajo, conteniendo los servicios, las características de la operación por ejecutar, lugar y hora de cita (cuando aplique) nombre y datos del pozo.

H.- Presión mínima de trabajo: Es el requerimiento mínimo de presión máxima en libras por pulgadas

cuadrada solicitada por PEP que deberán soportar las herramientas, dentro del pozo.

I.- Temperatura mínima de trabajo: Es el requerimiento mínimo de temperatura máxima en grados

Farenheit solicitada por PEP que deberán soportar las herramientas, dentro del pozo.

J.- Presión máxima: Máxima presión de los equipos manifestada por el licitante en sus especificaciones

técnicas.

K.- Temperatura máxima: Máxima temperatura de los equipos manifestada por el licitante en sus

especificaciones técnicas.

L.- Formato SEG-Y.- Formato estándar definido por la SEG última versión (Comité Internacional de la

Sociedad de Geofísicos de Exploración) y adecuado por PEP por el Centro Nacional de Procesado Sismológico (CNPS)

M.- Punto de medida: Distancia entre el sensor de la sonda y el extremo inferior de la misma incluyendo

adaptadores, extensiones u equipos adicionales con que esté combinado.

N.- Primera lectura: Profundidad en el pozo en la cual la medición en cuestión inicia y es válida y está

(4)

ANEXO “ B ”

Página 4 de 103

O.- Estación: Lectura tomada en función del tiempo con el equipo a una determinada profundidad y sin

movimiento del mismo.

P.- Certificación de los trabajos: significa el documento con el cual se certifica la realización del trabajo

solicitado.

V.- DESCRIPCIÓN Y ALCANCE DE LOS TRABAJOS.

V.1.- Los trabajos de Obtención y procesamiento de registros geofísicos en los pozos petroleros de la División XXXXXXXX., consisten en la toma de información mediante la cual se determinan características de las formaciones para definir sus parámetros y particularidades como: porosidad, resistividad, densidad, presión, temperatura, saturación de agua y de hidrocarburos, así como la desviación y el rumbo del agujero, buzamiento e imágenes de las formaciones, propiedades mecánicas de la roca, identificación de arcillas. Con la delimitación de la litología se determinan los asentamientos de las tuberías de revestimiento, conociéndose y determinándose la geometría, forma, tamaño, orientación de los yacimientos. Además, mediante una cuidadosa interpretación de los registros es posible evaluar el potencial productivo de la formación y optimizar la explotación del campo, la evaluación de la Cementación, consiste en ponderar la adherencia entre el cemento, la formación y la tubería de revestimiento, por lo que se requiere la utilización, de manera enunciativa y no limitativa, de personal, equipo, materiales, herramientas, refacciones y accesorios para la realización de estos trabajos.

VI.- OBLIGACIONES DEL CONTRATISTA VI.1.- PROCEDIMIENTOS.

VI.1.1.- El Contratista al inicio del contrato debe proporcionar al residente ó supervisor de obra, copia de todos sus procedimientos de operación, mismos que deben aplicar en la ejecución de cada uno de los trabajos contratados.

VI.2.- PERSONAL Y EQUIPO VI.2.1.- RECURSOS HUMANOS

VI.2.1.1.- El Contratista utilizará el personal propuesto para realizar los trabajos con seguridad, de acuerdo a los procedimientos de operación y dentro de los tiempos requeridos para la ejecución de los diversos trabajos contratados.

VI.2.1.2.-En la ejecución de los trabajos, el Contratista deberá realizarlos para cada una de las operaciones con el siguiente personal:

Para las partidas 1, 3, 5, 7, 9, 11, 13, 15, 17, 19, 21, 23, 25, 27, 29, 32, 34, 36, 38, 40, 44, 47, 48, 52, 54, 56, 58, 60, 62, 64, 65, 68, 70, 72, 74, 81, 83, 85 y 87, se realizarán con un ingeniero operador, un operador de malacate y dos ayudantes.

Para las partidas 2, 4, 6, 8, 10, 12, 14, 16, 18, 20, 22, 24, 26, 28, 30, 31, 45, 53, 55, 57, 59, 61, 63, 66, 67, 69, 71, 73, 75, 77, 78, 79, 80, 892, 84, 86, se realizarán con un ingeniero operador, un operador de malacate. Para la partida 33, 35, 37, 39, 41 se empleará un ingeniero operador, un operador de malacate y un especialista en sísmica

Para la partida 42 se realizará con un especialista en posicionamiento dinámico y un ayudante.

(5)

ANEXO “ B ”

Página 5 de 103

en sísmica, especialista en posicionamiento dinámico.

Las partidas 94, 96, 98, 99, 100, 101, 102, 103, 105, 107, 109 se realizarán con un ingeniero operador.

Las partidas 92, 95, 97, 104, 106, 108, 110 se realizarán con un ingeniero operador, un operador de malacate y un ayudante

Para la partidas 46 y 49 se realizarán con un especialista en equipo condiciones difíciles. Para la partida 43 se empleará un operario y un ayudante.

Para la partida 51 no se requiere personal.

Para las partidas 88, 89, 90 y 91 en caso de pozos marinos no se requiere personal. en caso de pozos terrestres o lacustres se requiere un operador.

VI.2.1.3.- El Contratista deberá proporcionar los recursos humanos para realizar los trabajos objeto de este Contrato, considerando que podrá efectuar hasta (xx) operaciones simultaneas.

VI.2.1.4.-El Contratista podrá solicitar personal adicional al indicado en la partida VI.2.1.2 de este mismo anexo para la realización de los trabajos, mismo que deberá ser autorizado por PEP.

VI.2.2. EXPERIENCIA DEL PERSONAL TÈCNICO Y DE LA EMPRESA.

VI.2.2.1.- Superintendente de construcciòn, (uno) que se encargara de la ejecución de los trabajos, los que deben tener experiencia en trabajos similares (articulo 26 fracción III del RLOPSRM), comprobable con copia de los documentos indicados a continuación.

Currículum vitae con:

a).- Documentos que comprueben la experiencia mínima de 5 años, con empresa o empresas del ramo

en trabajos similares a los del objeto del presente contrato, por ejemplo contrato(s) laboral y carta

firmada por el gerente o representante legal del Contratista avalando su experiencia y capacitación técnica, para desarrollar la categoría propuesta.

b).- Copia fotostática de cedula profesional (en los paises donde aplique) y titulo en alguna área de Ingeniería. certificados, diplomas o constancias de uno ó más cursos ó seminarios, para comprobar su capacitación en registros en agujero descubierto y entubado y en equipo de control de presión.

Cuando el Contratista o PEP decidan sustituir o reemplazar al Superintendente de construcción, el

Contratista deberá entregar al residente o supervisor de obra con una anticipación mínima de tres días

hábiles, la documentación referida en el punto VI.2.2.1, para avalar la experiencia mínima requerida para su autorización.

VI.2.2.2.- Ingenieros Operadores (xx), que se encargara de la ejecución de los trabajos, los que deben tener experiencia en trabajos similares a los del presente contrato (articulo 26 fracción III del RLOPSRM), comprobable con copia de los documentos indicados a continuación:

Carátulas de contratos, y carta del patrón en la que especifique el tiempo laborado en la empresa y su experiencia para desempeñar la categoría propuesta:

a).-Documentos que comprueben la experiencia mínima de 3 años, con empresa o empresas del ramo en trabajos similares a los del presente contrato, por ejemplo contrato(s) laboral(es) y carta firmada por el

(6)

ANEXO “ B ”

Página 6 de 103

Superintendente de Construcción o representante legal del Contratista avalando su experiencia y capacitación técnica.

b).- Copia fotostática de cedula profesional (donde aplique) y titulo en alguna área de Ingeniería. Certificados, diplomas o constancias de cursos ó seminarios, para comprobar su capacitación, en registros en agujero descubierto, entubado, en equipo condiciones difíciles y control de presión.

Cuando el Contratista o PEP decidan adicionar, sustituir o remplazar a los Ingenieros Operadores el

Contratista deberá entregar al residente de obra o supervisores del contrato con una anticipación mínima de

tres días hábiles, la documentación referida en el inciso VI.2.2.2, para avalar la experiencia mínima requerida para su autorización.

VI.2.2.3.- Operador de la Unidad de Registros (xx), que se encargara de la ejecución de los trabajos, los

que deben tener experiencia en trabajos similares (articulo 26 fracción III del RLOPSRM), comprobable con copia de los documentos indicados a continuación:

Carátulas de contratos, y carta del patrón en la que especifique el tiempo laborado en la empresa y su experiencia para desempeñar la categoría propuesta.

a).-Documentos que comprueben la experiencia mínima de 3 años en los últimos 5 años, con empresa o

empresas del ramo en trabajos similares a los del objeto del presente contrato, por ejemplo contrato(s)

laboral y carta firmada por el Superintendente de Construcción o representante legal del Contratista avalando su experiencia y capacitación técnica, para desarrollar la categoría propuesta.

VI.2.2.4.- Especialista de equipo en condiciones difíciles (xx) que se encargara de la ejecución de los

trabajos, los que deben tener experiencia en trabajos similares (articulo 26 fracción III del RLOPSRM), comprobable con copia de los documentos indicados a continuación:

empresas del ramo en trabajos similares a los del objeto del presente contrato, por ejemplo contrato(s)

VI.2.2.5.- Especialista en sísmica (xx) que se encargara de la ejecución de los trabajos, los que deben tener

experiencia en trabajos similares (articulo 26 fracción III del RLOPSRM), comprobable con copia de los documentos indicados a continuación:

(7)

ANEXO “ B ”

Página 7 de 103

VI.2.2.6.- Ayudante (xx), que se encargara de la ejecución de los trabajos, los que deben tener experiencia

en trabajos similares (articulo 26 fracción III del RLOPSRM), comprobable con copia de los documentos indicados a continuación:

Carátulas de contratos, y/o carta del patrón en la que especifique el tiempo laborado en la empresa y su experiencia para desempeñar la categoría propuesta.

VI.2.2.7.- La certificación de la capacidad, capacitación y experiencia todo su personal técnico serán

responsabilidad del contratista.

VI.2.2.8.- PEP no autoriza que el Contratista durante el desarrollo del contrato capacite a su personal en las

instalaciones de los pozos donde se ejecuten los trabajos.

VI.2.2.9.- PEP podrá exigir la remoción inmediata del personal técnico si considera que su actitud, aptitud o

desempeño laboral no es eficiente o eficaz y el subsecuente personal que el Contratista designe serán igualmente calificados por PEP según los parámetros para tal caso establecidos en el punto VI.2.2 de este Anexo.

VI.2.2.10.- El Contratista durante la vigencia del contrato, a solicitud de PEP podrá dar pláticas, seminarios o

conferencias, al personal técnico y profesional de éste último; de sus técnicas de trabajo, de sus equipos y herramientas en cualquier momento siempre y cuando no interfiera con sus actividades, sin que esto ocasione un cargo adicional para PEP.

VI.2.2.11.- El Superintendente de Construcción del Contratista debe conocer las normas, especificaciones

técnicas y los trámites administrativos de este contrato, y estará debidamente facultado para resolver a nombre del Contratista cualquier situación que se presente durante el desarrollo de los trabajos. Además, está obligado a hablar el idioma español para poder interpretar las ordenes del Residente o Supervisores de Obra designado por PEP, logrando con esta medida que las operaciones a realizar resulten satisfactorias.

VI.2.2.12.- El Contratista mantendrá estrecha comunicación con la residencia de obra y los supervisores del

contrato en todas y cada una de las actividades a seguir durante el desarrollo del contrato.

VI.2.2.13.-Identificación de los trabajos realizados por el licitante que acrediten su experiencia de empresa de

2 años y la capacidad técnica en los que sea comparable su participación en la obtención y procesamiento de registros geofísicos para lo cual deberá presentar el currículum vitae de la empresa anotando el nombre de la contratante, número de contrato, descripción de la obra, importes totales, importes ejercidos o por ejercer, inicio y terminación de los trabajos o fechas previstas de terminación, según el caso, comprobables con actas de recepción de obra, actas de finiquito o cualquier otro documento que lo compruebe.

VI.2.2.14.- Al inicio de la vigencia del contrato el contratista entregará copia de registro como Personal

Ocupacionalmente Expuesto (POE) ante la CNSNS del siguiente personal: Ingenieros operadores, Operador de la unidad de registros y ayudantes. Del personal que no se entreguen estas copias no podrá participar en los trabajos y el contratista está obligado a sustituirlos, o registrarlo y capacitarlo

VI.2.3. EQUIPOS

VI.2.3.1.- El Contratista contará con las refacciones y herramientas para la reparación de sus equipos; obligándose a proporcionar el mantenimiento oportuno de ellos, con objeto de tenerlos en óptimas condiciones de operación y a disposición de los trabajos solicitados por PEP cuando sean requeridos.

(8)

ANEXO “ B ”

Página 8 de 103

VI.2.3.2.- En el caso de herramientas, materiales o equipos perdidos dentro del pozo, o en superficie por cualquier causa, PEP no tendrá ninguna obligación de retribuir al Contratista cantidad alguna por reposición o reparación.

VI.2.3.3.- PEP no se responsabiliza por pérdida parcial o total o daños en las herramientas o equipos sufridas durante su traslado al pozo o en la operación, aún si la causa es imputable a problemas del pozo, el

Contratista debe, en su totalidad, asumir la responsabilidad y costo de sus herramientas y equipos,

quedando bajo su responsabilidad asegurarlos o no.

VI.2.3.4.- Cuando se trate de herramientas atrapadas dentro del pozo, en ningún momento el personal del

Contratista romperá el punto débil o el cable sin la autorización de PEP.

VI.2.3.5.- Es responsabilidad del Contratista efectuar las pruebas y chequeos correspondientes de las herramientas antes y después de haber sido introducidas al pozo, así como el de realizarles sus respectivas pruebas y calibraciones maestras con la periodicidad que indican sus procedimientos de trabajo.

VI.2.3.6.- Cuando ocurra el atrapamiento de las herramientas o no puedan bajar por resistencias encontradas en el pozo, el Contratista deberá grabar la información del atrapamiento o resistencia, incluyendo en el registro la curva de tensión, para demostrar a PEP este suceso y deberá presentar en película y disco compacto o cinta DAT 4 mm dicha información, con la finalidad de documentar para su pago la operación incompleta.

VI.2.3.7.- La aceptación de los registros por parte de la supervisión de PEP, no relevará al Contratista de su responsabilidad en cuanto a la calidad de los mismos.

VI.2.3.8.- Cuando se presenten retrasos en la ejecución de los trabajos imputables al contratista por fallas en sus equipos y/o materiales y/o mano de obra ó por cualquier otra causa, se aplicaran las penas convencionales establecidas en el contrato.

VI.2.3.9.- El Contratista deberá contar con equipo para realizar los registros sísmicos de velocidades, cuando la fuente sonora se encuentre fuera de la plataforma donde se este realizando el registro, y PEP proporcionará la embarcación. (Solo aplica a pozos marinos)

VI.2.3.10.- El Contratista deberá contar durante la vigencia del contrato con el equipo y herramientas propuesto en el anexo “DT-3” para la ejecución de los trabajos.

VI.2.3.11.- Para el procesamiento e interpretación de todo tipo de registros obtenidos en los pozos petroleros en sus diferentes etapas, el Contratista se obliga a contar con el Software y Hardware para obtener las evaluaciones requeridas por PEP en el presente contrato.

VI.2.3.12.- El Contratista a solicitud de PEP proporcionará para las operaciones que no impliquen riesgo a las instalaciones, el adaptador de fábrica diseñado para la conexión a tubo madrina de 7” y 9 5/8” de diámetro. Este adaptador se integrará en la partida de equipo de control de presión.

VI.2.3.13.- PEP podrá ordenar en cualquier momento la sustitución o reparación del equipo o herramientas que presente problemas durante el desarrollo de los trabajos. En caso de sustitución de equipo o herramienta, deberá de ser con características similares a los del equipo o herramienta sustituido.

VI.2.3.14.- Si la actividad rebasara la capacidad del Contratista, PEP podrá hacer uso de equipos de otras compañías.

VI.2.3.15.- PEP podrá solicitarle al Contratista realizar trabajos en una ubicación diferente a la contratada, cuando no se tuviera en esa ubicación la capacidad para realizar el trabajo.

(9)

ANEXO “ B ”

Página 9 de 103

VI.2.3.16.- Al inicio del Contrato PEP podrá realizar una inspección en las instalaciones del Contratista del equipo, herramientas y materiales propuestos en el documento DT-3.

VI.2.3.17.- Será responsabilidad del Contratista contar con los accesorios y combinaciones para conectarse a las tuberías flexibles.

VI.2.3.18.- El Contratista se obliga a realizar mensualmente pruebas hidrostáticas a sus equipos de control de presión que estén operando y en forma trimestral, a los equipos inactivos; Los reportes de estas pruebas serán entregados a PEP cuando lo solicite. Así mismo se obliga a utilizar el equipo revisado y probado, en los trabajos indicados en las ordenes de trabajo.

VI.2.3.19.- Es responsabilidad del Contratista efectuar la calibración de los pozos petroleros con barras calibradoras cuando sea necesario.

VI.2.3.20.- EL Contratista adicionalmente de la toma de información de fondo, tiene la obligación de entregar la presión y temperatura de la cabeza del pozo, cuando PEP se lo requiera en la orden de trabajo correspondiente, sin que esto implique un costo adicional.

VI.2.3.21.- En los registros de Medición de Flujo de Agua, el pago de las estaciones efectuadas para determinar el sentido del flujo, podrán ser con flujo hacia arriba, hacia abajo o ambas, por lo que no procederá el pago individual de cada una de estas condiciones en la misma estación, considerando estación como el intervalo comprendido de +/- 5 metros de la profundidad donde se efectuó la medición previa.

VI.2.3.22.- Cuando se efectúen trabajos de producción simultáneo con lecturas en tiempo real, el cargo por tiempo se considerará desde el comienzo de la toma de información durante la bajada de la herramienta solo si se hace tomando información por estaciones, hasta que termina la toma de información antes de que se inicie la recuperación de la sonda a superficie. No se pagarán los tiempos de calibración del molinete y de toma de registros para los cuales se dispone de partida para pago por registro (ejemplo perfil de aportación). La calibración del molinete que se efectúa dentro del pozo no causará cargo alguno, así mismo el registro de molinete podrá ser hacia abajo y hacia arriba, por lo que no procederá el pago individual de cada una de estas condiciones en el mismo intervalo.

VI.2.3.23.- Cuando se efectúen trabajos de presión y temperatura con lecturas en tiempo real, el cargo por tiempo se considerará desde el comienzo de la toma de información durante la bajada de la herramienta solo si se hace tomando información por estaciones,, hasta que termina la toma de información del servicio antes de que se inicie la recuperación de la sonda a superficie. Las herramientas de presión y temperatura deberán soportar temperaturas de trabajo dentro del pozo de hasta 400°F.

VI.2.3.24.- La herramienta de ultrasónico de imágenes deberá ser capaz de evaluar cementos con baja densidad.

VI.2.3.25.- Toda la información referente a los resultados obtenidos durante los trabajos relacionados con este contrato, es de carácter estrictamente confidencial y bajo ninguna circunstancia serán divulgados por el contratista o sus empleados a persona o empresa alguna, salvo a los trabajadores de PEP acreditados para estar al tanto de dicha información.

VI.2. 3.26. ESPECIFICACIONES TÉCNICAS DE TRABAJOS AGUJERO DESCUBIERTO

Estas especificaciones se complementan con las indicadas en el punto XI del anexo “B”

(10)

ANEXO “ B ”

Página 10 de 103

1 Unidad con sistema

computarizado de adquisición en superficie con malacate.

Las unidades móviles y cabinas marinas deberán contar con sistema de adquisición y control de datos (computadora digital) con el hardware y software necesarios para realizar los trabajos objeto de este contrato.

2 Cable electromecánico grueso. Se considerará realizar operaciones en pozos de hasta xxxx mts., y deberán tener las características siguientes: Alta Temperatura (400 ºF), diámetro 15/32” o mayor, resistencia a la presencia de Ácido Sulfhídrico(H2S) y CO2 moderados (3%), presiones de hasta 20,000 lbs./plg2, uso en pozos desviados, horizontales y de diámetros reducidos.

3 Rayos gamma.- Deberán dar la lectura de rayos gamma totales del pozo mediante el empleo de detectores de estado sólido.

a).- xx para temperatura mínima de 350°F y Presión: mínima 20,000 psi. agujeros descubiertos desde 4 1/2” de diámetro hasta mínimo 24”

b).- xx para temperatura mínima de 400°F.Presión: mínima 25,000 psi. agujeros descubiertos desde 4” de diámetro

c).- Para trabajos en ambientes con H2S moderado 3% 4 Inducción Multiprofundidad.-

Para la medición de la resistividad de la formación que deberán tener como mínimo 5 diferentes profundidades de investigación, de las cuales la de mayor profundidad no deberá ser inferior a 90 pulgadas. Deberá brindar simultáneamente una curva de potencial espontáneo.

b).- xx para temperatura mínima de 400°F.Presión: mínima 25,000 psi. agujeros descubiertos desde 4” de diámetro hasta mínimo 12”

c).- Para trabajos en ambientes con H2S moderado 3%

d).- Principio inductivo capáz de medir en lodos base agua o aceite.

5 Doble Laterolog.- Para la medición de la resistividad de la formación que deberán tener como mínimo 2 diferentes profundidades de investigación, de las cuales la de mayor profundidad no deberá ser inferior a 60 pulgadas. Deberá brindar simultáneamente una curva de potencial espontáneo.

6 Enfoque Microesférico.- Para la medición de la resistividad de la zona invadida de la formación. Deberá brindar simultáneamente una curva de diámetro del pozo.

Las herramientas trabajarán en agujeros descubiertos desde 6” de diámetro hasta mínimo 20” y deberán cumplir con lo siguiente: a).- Temperatura mínima de 350 °F.

b).- Presión: mínima de 20,000 psi.

c).- Para trabajos en ambientes con H2S moderado 3% 7 Espectroscopía de Rayos

gamma.- Para la medición del espectro de rayos gamma

Las herramientas trabajarán en agujeros descubiertos desde 4 1/2” de diámetro hasta mínimo 20” y deberán cumplir con lo siguiente:

(11)

ANEXO “ B ”

Página 11 de 103

naturales de la formación, deberá brindar como mínimo curvas de Uranio, Torio y Potasio, así como Gamma total y Gamma sin uranio

a).- Temperatura mínima de 350 °F. b).- Presión: mínima 20,000 psi.

8 Litodensidad.- Para la medición de la densidad de la formación y del índice de absorción fotoeléctrica; Deberá brindar simultáneamente una curva de diámetro del pozo.

a).- xx para temperatura mínima de 350°F y Presión: mínima 20,000 psi. agujeros descubiertos desde 6” de diámetro hasta mínimo 21”

b).- xx para temperatura mínima de 400°F.Presión: mínima 25,000 psi. agujeros descubiertos desde 4” de diámetro hasta mínimo 12”.

c).- Para trabajos en ambientes con H2S moderado 3% 9 Neutrón Compensado.- Para la

medición de la porosidad de la formación mediante neutrones termales, esta medición deberá poder ser corregida por efectos ambientales del pozo.

c).- Para trabajos en ambientes con H2S moderado 3% 10 Sonico Dipolar.- Para la medición

de las velocidades de las ondas compresionales, cizallamiento y Stoneley, deberá contar con paquete de navegación para brindar análisis de anisotropía de la formación.

b).- Presión: mínima 20,000 psi.

11 Sonico Digital.- Para la medición de las velocidades de las ondas compresionales, cizallamiento y Stoneley.

a).- xx para temperatura mínima de 350°F y Presión: mínima 20,000 psi. agujeros descubiertos desde 5” de diámetro hasta mínimo 18”

c).- Para trabajos en ambientes con H2S moderado 3% 12 Imagen Ultrasónica a pozo

abierto.- Para la obtención de imágenes ultrasónicas de la pared del pozo.

Las herramientas trabajarán en agujeros descubiertos desde 5 1/2” de diámetro hasta mínimo 10” y deberán cumplir con lo siguiente:

c).- Para trabajos en ambientes con H2S moderado 3% 13 Buzamiento Estratigrafico de alta

resolución.- Para la determinación de los echados de la formación, desviación y azimuth del pozo, adicionalmente deberá brindar mínimo dos

Las herramientas de trabajarán en agujeros descubiertos desde 6” de diámetro hasta mínimo 20” y deberán cumplir con lo siguiente:

(12)

ANEXO “ B ”

Página 12 de 103

curvas de diámetro del pozo en diferentes planos. Incluye presentación de geometría del pozo.

14 Microimagen de Formación con principio resistivo.- Para la obtención de microimágenes resistivas de la formación y determinación de buzamientos y análisis de fracturas, adicionalmente deberá brindar mínimo dos curvas de diámetro del pozo en diferentes planos. Incluye presentación de geometría del pozo.

Las herramientas trabajarán en agujeros descubiertos desde 6.25” hasta un mìnimo de 20” de diámetro y deberán cumplir con lo siguiente:

c).- Para trabajos en ambientes con H2S moderado 3%. d).- Cobertura mínima de 60% en pozos de 8” de diàmetro.

15 Registro Resonancia Magnética.- Para la determinación de porosidad, permeabilidad, distribución de tamaño de poros.

Las herramientas trabajarán en agujeros descubiertos desde 5 7/8” de diámetro hasta mínimo 8 1/2” y deberán cumplir con lo siguiente:

16 Geometría de pozo.-

Determinación de la desviación y azimuth del pozo, deberá brindar mínimo dos curvas de diámetro del pozo en diferentes planos.

c).- Para trabajos en ambientes con H2S moderado 3% 17 Probador de Formaciones.-

Obtención de muestras de los fluidos de la formación, medición de la temperatura y presión de la formación para derivación de índices de permeabilidad

18 Sísmico de Velocidades (check shot).- Realización de tiros de verificación para ajuste de sísmica.

c).- Para trabajos en ambientes con H2S moderado 3% 19 Sísmico de Velocidades (vsp).-

Para la realización de estudios sísmicos en el pozo con ondas directas y reflejadas.

c).- Para trabajos en ambientes con H2S moderado 3% Herramienta multisensor de 4 sensores triaxiales mínimo. 20 Extracción de Muestras de

pared Recuperación de

Las herramientas trabajarán en agujeros descubiertos desde 6 1/4” de diámetro hasta mínimo 12” y deberán cumplir con lo

(13)

ANEXO “ B ”

Página 13 de 103

pared.- Recuperación de muestras de la pared de la formación, rotadas o de impacto.

eléctrica. (en caso de pozos marinos)

La unidad generadora de energía eléctrica deberá tener la capacidad para alimentar sus equipos, así como generar sus voltajes de operación.

22 Equipos de control de presión para 5000 PSI

Deberá señalar su configuración con todos sus componentes así como sus características de trabajo.

Los equipos deberán ser capaces de operar en pozos con presiones de 0 a 5,000 PSI, estándard en pozo abierto.

23 Equipo condiciones difíciles.- Sistema para bajar las herramientas de registro en agujero descubierto asistidos por tubería.

Las herramientas deberán cumplir con lo siguiente: a).- Temperatura mínima de 350°F.

24 Equipo de posicionamiento dinámico.- Para la ubicación de la fuente sonora en registros sísmicos con fuente móvil

Sistema sismico de navegación portatil, con unidad central de proceso, Modem UHF, Brújula de alto rendimiento.

25 Camión vibrador para trabajos de sísmica

Adecuados al tipo de trabajo. Fuerza pico mínima de 50,000 libras

Capaz de generar barridos lineales, no lineales, ascendentes y descendentes.

Deberá contar con sistema de posicionamiento dinámico con tolerancia máxima permisible para el posicionamiento de los puntos de 1 metro con respecto a los puntos teóricos.

Máximo defazamiento de similaridad de +- 5 grados de la fase promedio de los vibradores en cualquier frecuencia sin considerar el taper

Distorsión total máxima no deberá exceder 25% del valor promedio.

Amplitud de salida plana con una tolerancia por debajo de +- 3 dB.

(14)

ANEXO “ B ”

Página 14 de 103

VI.2. 3.27. ESPECIFICACIONES TÉCNICAS DE TRABAJOS AGUJERO ENTUBADO

PTDA EQUIPO CARACTERISTICAS

1 Cable electromecánico delgado Se considerará realizar operaciones en pozos de hasta xxxx mts., los cables delgados deberán tener las características siguientes: Temperatura (400 ºF), con diámetros como 7/32” con una resistencia a la presencia de Ácido Sulfhídrico H2S del 15% y una resistencia al Bióxido de Carbono CO2 del 25%, con especificación de presión hasta 20,000 libras/pulg2 para operar en pozos desviados, horizontales y de diámetros reducidos. 2 Detectores de coples Temperatura de 350° F y presión de 20,000 PSI. Con diámetros

de 1 3/8” a 3 5/8”.

3 Contrapesos. Temperatura de 350° F y presión de 25,000 PSI. con diámetros desde 1 3/8” hasta 2 1/8”.

4 Equipo de rayos gamma.- Deberán dar la lectura de rayos gamma totales del pozo mediante el empleo de detectores de estado sólido.

a).- xx para temperatura de 350° F y presión de 20,000 PSI. Con diámetros de 1 3/8” a 3 5/8”.

b).- xx para temperatura mínima de 400° F y presión de 25,000 PSI. Con diámetros de 1 3/8” a 2 ¾”.

5 Equipos de control de presión de

5,000 psi con inyección de grasa. _{presiones hasta 5,000 PSI estándar y H}Los equipos deberán ser capaces de operar en pozos con

2S,

6 Equipos de control de presión de 10,000 psi con inyección de grasa.

Los equipos deberán ser capaces de operar en pozos con presiones hasta 10,000 PSI, H2S,

7 Equipos de control de presión de 15,000 psi con inyección de grasa.

Los equipos deberán ser capaces de operar en pozos con presiones hasta 15,000 PSI, H2S,

8 Equipo de tiempo de decaimiento termal.- deberá determinar mediante el principio de ráfagas de neutrones como mínimo la sección transversal de captura de la formación (SIGMA) derivando valores de porosidad, y curvas que permitan la determinación de contactos.

Las herramientas de registro deberán cumplir con lo siguiente: Temperatura mínima de 3000F

Presión mínima de 15,000 lbs.

Diàmetro de herramienta desde 1 11/16” Para trabajos en ambientes H2S y CO2

9 Equipo de cementación con densidad variable.- debe permitir evaluar la calidad de la cementación mediante la medición de la

atenuación de una onda acústica, y

Las herramientas de registro deberán cumplir con lo siguiente: Diámetros de herramienta desde 1 11/16” a 3 5/8”

Temperatura mínima de 3500F Presión mínima de 20,000 lbs.

(15)

ANEXO “ B ”

Página 15 de 103

presentar un perfil de densidad variable para complementar la evaluación

Para trabajos en ambientes H2S y CO2

10 Equipo ultrasónico de imágenes (corrosión – cementación).- Deberá permitir la evaluación de cementaciones, así como la inspección de tuberías (díametros y espesor de pared máximo – mínimo)

Para trabajos en ambientes H2S y CO2 Cobertura de 360 grados de la tubería. Capaz de evaluar cementos de baja densidad. Resolución azimutal de 0 a 5 grados

Para tuberías de revestimiento desde 4 ½” hasta 13 3/8” 11 Equipo de saturación de yacimiento.

Deberá determinar mediante el principio de ráfagas de neutrones mínimo la sección transversal de captura de la formación (SIGMA), porosidad, Identificación de

elementos tales como C, O, Si, Ca; mediciones Carbón/Oxigeno para derivación de saturaciones, reconocimiento de contactos de fluidos.

Diámetro de herramienta desde 1 11/16” Para trabajos en ambientes H2S y CO2

12 Equipo de medición de flujo de agua.- Deberá mediente la

activación del Oxígeno con ráfagas de neutrotes permitar la detección de flujo de agua dentro o atras de la tubería ya sea ascendente o

descendente.

Para trabajos en ambientes H2S y CO2 Diámetro de herramienta desde 1 11/16”

13 Equipo de producción simultáneo con lecturas en tiempo real.- deberán proveer como mínimo en forma simultánea una, mas o todas las mediciones de presión,

temperatura, gradiomanómetro, molinete según requerimiento de programa de PEP

Presión mínima de 20,000 lbs. Diámetro exterior de 1 11/16”

Sensor de presión y temperatura de alta resolución de cristal de cuarzo y/o zafiro, con lecturas en tiempo real.

Para trabajos en ambientes H2S y CO2 14 Equipo de presión y temperatura en

tiempo real.

Presión mínima de 15,000 lbs. Diámetro exterior de 1 11/16”

Sensor de presión y temperatura de alta resolución de cristal de cuarzo y/o zafiro, con lecturas en tiempo real.

(16)

ANEXO “ B ”

Página 16 de 103

Para trabajos en ambientes H2S y CO2

15 Mástil Para ser usado en los pozos productores donde no existe equipo de perforación, deberá proponer e indicar el tipo de mástil que utilizará y sus características, con capacidad de altura del mástil de 21 metros como mínimo.

VI.2.3.27.1 ESPECIFICACIONES DE TUBERÍAS EN QUE SE TRABAJARÁ POZO ENTUBADO.- El contratista deberá tener disponibles equipos de fondo de pozo entubado para operar en las tuberías siguientes: (esta tabla no es limitativa).

Tipo de tubería Diámetro exterior Peso Lbs/pie

Producción 2 3/8” 4.85 – 6.65 Producción 2 7/8” 6.85 – 10.40 Producción 3 ½” 9.3 – 10.3 Producción 4 ½” 10.5 – 12.75 Producción 5 ½” 15.4 Producción 7” 26 - 32 Revestimiento 4 ½” 9.5 – 15 Revestimiento 5” 18 – 23 Revestimiento 6 5/8” 20 - 32 Revestimiento 7” 29 – 35 Revestimiento 7 5/8” 39 Revestimiento 9 5/8” 47 – 53.5 Revestimiento 13 3/8” 68 – 77 Perforación 3 ½” 13.3 – 15.95 Perforación 4 ½” 16.6 – 20 Perforación 5” 19.5 – 25.6

(17)

ANEXO “ B ”

Página 17 de 103

VI.3.1.- El Contratista deberá mantenerse informado de manera continua, sobre las actividades realizadas, en los equipos de Pemex, mediante el análisis diario del reporte de operación, a través de la Subgerencia de Servicio a Pozos. El Contratista a través del residente de obra o supervisor, debè dar seguimiento al desarrollo de las operaciones de los pozos, para proveer con la debida anticipación todos los recursos necesarios para la ejecución de los trabajos programados.

VI.3.2.- Durante la vigencia del contrato el Contratista tiene la obligación de efectuar los trabajos a partir de la orden de trabajo, sin importar fecha y hora, siendo responsable, de atender cualquier tipo de solicitud, ya sea para que se presente con la residencia de obra o supervisores del contrato, para la aclaración de cualquier asunto o trámite relacionado con el contrato.

VI.3.3.- El Contratista mantendrá permanente comunicación electrónica, telefónica, escrita, vía fax, con la residencia de obra y/o los supervisores del contrato en todas y cada una de las actividades a seguir durante el desarrollo del contrato.

VI.3.4.- El Contratista tendrá la capacidad para atender simultáneamente hasta xx (xxxxx) operaciones cuando PEP así lo requiera.

VI.3.5.- Será responsabilidad del Contratista en cada solicitud de orden de trabajo consultar con PEP el sistema a utilizar para bajar las herramientas y determinaran esto de común acuerdo conforme a las condiciones del pozo.

VI.4.- ESTIMACIONES.

VI.4.1.- Las estimaciones de los trabajos ejecutados se deberán formular con una periodicidad no mayor de un mes. El contratista deberá presentarlas a la residencia de obra dentro de los seis días naturales siguientes a la fecha de corte para el pago de las estimaciones que hubiere fijado PEP en el contrato, acompañadas de la documentación que acredite la procedencia de su pago; la residencia de obra para realizar la revisión y autorización de las estimaciones contará con un plazo no mayor de quince días naturales siguientes a su presentación, en el supuesto de que surjan diferencias técnicas o numéricas que no puedan ser autorizadas dentro de dicho plazo deberàn ser contempladas en la siguiente estimaciòn.

VI.4.2. El contratista deberá presentar las estimaciones acompañadas de la documentación que acredite la procedencia de su pago.

VI.5.- CONTROL DE CALIDAD.

ESTÁNDARES DE CALIDAD DE LOS REGISTROS GEOFÍSICOS YOPERACIONES ESPECIALES

El Contratista cumplirá en la presentación de los trabajos motivo de este contrato, con el “PROCEDIMIENTO PARA LA EVALUACIÓN DE LOS SERVICIOS DE REGISTROS GEOFISICOS Y LINEA DE ACERO” Clave : XXXXXXXXXXXX; debiendo presentar mensualmente los reportes establecidos en dicho procedimiento

VI.6.- MEDIDAS DE SEGURIDAD, HIGIENE Y PROTECCIÓN AMBIENTAL

VI.6.1.- El Contratista será el único responsable de la ejecución de los trabajos y deberá sujetarse a todos los reglamentos y ordenamientos de las autoridades competentes en materia de seguridad, uso de la vía pública, protección ecológica y de medio ambiente que rijan en el ámbito federal, estatal o municipal, así como las instrucciones que al efecto le señale PEP. Las responsabilidades y los daños y perjuicios que resultaren por su inobservancia serán a cargo del Contratista.

(18)

ANEXO “ B ”

Página 18 de 103

VI.6.2.- Todo el personal del Contratista que labore dentro de las instalaciones de PEP, deberá acreditar ante el supervisor del contrato, que cuenta con la capacitación en Seguridad Industrial y Protección Ambiental, satisfaciendo al menos con los requisitos del Curso Básico de Seguridad de Pemex Exploración y Producción, o su equivalente a los contenidos en el programa RIG PASS, para instalaciones terrestres o marinas y el de Sobrevivencia en el Mar o su equivalente, para trabajos costa fuera; entregando al inicio del contrato los siguientes documentos:

* Carnet emitido por el Instituto de Capacitación de la Industria de la Construcción (I.C.I.C.) o por una institución de capacitación en materia de Seguridad Industrial y Protección Ambiental, reconocida por la Secretaria de Trabajo y Previsión Social (S.T.P.S.).

* En caso de trabajos costa fuera constancia de curso de Sobrevivencia en el mar ó Cartilla de mar, emitida por una institución reconocida por PEP o por la Dirección General de Marina Mercante. En caso de los pozos lacustres constancia de asistencia al taller de información ambiental “Características, bienes y servicios de la reserva de la biosfera pantanos de Centla”.

VI.6.3.- Es responsabilidad del Contratista para actividades costa fuera, cumplir con los lineamientos específicos en la sección 8 del API-RP-14G; Regla 18, Cap.-III, Sección I y regla 51, Capítulo 111, Sección VII, parte C de SOLAS (Convenio Internacional para la seguridad de la vida humana en el mar) 1974.

VI.6.4.- En materia de Seguridad Industrial y Protección Ambiental el Contratista deberá cumplir estrictamente con lo establecido en el Anexo “S” de este contrato y con las siguientes disposiciones adicionales al anexo “S”:

a). El Contratista deberá entregar al residente de obra del contrato, con copia a la Subgerencia de SIPAC y a la Coordinación del elemento 6 del SIASPA, informes mensuales sobre su desempeño en seguridad y asentarse en la bitácora de obra del contrato.

b). El Contratista deberá asistir a las reuniones de seguridad y protección ambiental que sean convocadas en forma escrita por la Unidad de Perforación y Mantenimiento de Pozos y/o PEP

c). El Contratista deberá participar en los trabajos relacionados con el SIASPA.

d).- Al término del presente contrato, PEP evaluará el desempeño del Contratista de acuerdo a los formatos desarrollados y atendiendo las indicaciones del SIASPA.

VI.6.5.- Obligatoriamente en las instalaciones costa fuera, el personal del Contratista deberá registrarse en la administración con objeto de que se le incluya en los planes de emergencia y/o evacuación además de que se les instruya en los lineamientos específicos a seguir.

VI.6.6.- El personal del Contratista que realice los trabajos a bordo de los equipos de perforación, deberá portar overol 100% de algodón o de tela retardante a la flama en color naranja internacional con el logotipo de la compañía, cintas retroreflectivas de acuerdo a la Normatividad de SOLAS/74 y la Norma NRF-006-PEMEX-2002 del 12 Mayo NRF-006-PEMEX-2002.

VI.6.7.- El personal del Contratista que realice los trabajos a bordo del equipo de perforación, no deberá usar patilla, ni barba, debido a la existencia de riesgo por fuga de gas y a la consecuente necesidad de utilizar equipo de respiración autónoma, donde la mascarilla debe ajustar perfectamente a la cara

VI.6.8.- El Contratista deberá presentar, al inicio del contrato, su programa de inducción y de capacitación con la siguiente información como mínimo:

(19)

ANEXO “ B ”

Página 19 de 103

! Fecha y duración en que se imparte. ! Nombre y firma del expositor. ! Temas que se imparten. A). Para Supervisores:

-Supervisión de Seguridad y Protección Ambiental.

-Normas y Procedimientos de PEP estipulados en el contrato.

-Normas, códigos y especificaciones sobre la especialidad del contrato. B). Para Trabajadores:

-Reconocimiento de riesgos del área de trabajo y de los productos con los que pudiera tener contacto. -Normas y Procedimientos de Seguridad, Protección Ambiental y de trabajo.

-Uso del equipo de protección ambiental. -Respuesta a Emergencias:

! El Contratista debe presentar un plan de dotación de equipo de protección personal, para sus trabajadores presentes en el sitio de trabajo y de acuerdo con los riesgos identificados en la instalación.

! El Contratista deberá reportar al residente de obra o supervisor de PEP los incidentes y accidentes que ocurran durante su permanencia en el Centro de Trabajo e investigarlos de acuerdo a procedimientos establecidos por PEP.

VI.9.- El tipo de grasa a utilizar en el equipo de control de presión, debe ser biodegradable.

VII.- MATERIAL

VII.1. MATERIAL.

En los trabajos de Obtención y procesamiento de registros geofísicos en los pozos petroleros de la División XXXXXXXX., los materiales minimos requeridos son los siguientes; películas, copias, disco compacto o cintas DAT 4mm. y todo lo requerido para la ejecución de los trabajos.

VIII.- BITÁCORA.

El uso de la bitácora es obligatorio en cada uno de los contratos de obras; debiendo permanecer en la residencia de obra, a fin de que las consultas requeridas se efectúen en el sitio, sin que la bitácora pueda ser extraída de la residencia de obra.

El contenido de la Bitácora se deberá ajustar a lo indicado en el RLOPSRM, en sus articulos 93, 94 95 y 96

IX.- REPORTES E INFORMES

IX.1.- El Contratista al término de cada operación reportarà de inmediato al residente y supervisor el resultado de la misma, y al final de los trabajos entregará en las oficinas de Servicio a Pozos ubicadas en

(20)

ANEXO “ B ”

Página 20 de 103

xxxxxxxxxxxxxxxx, la información de campo en un tiempo máximo de xx horas; y los productos finales, en

un tiempo máximo de xx horas. Los productos finales constarán de: xx copias en papel predoblado, película, disco compacto o cinta DAT de 4 mm, en formato LIS o DLIS, asì como archivo gràfico de los registros o trabajos efectuados, indicados en la orden de trabajo.

lX.2.- El Contratista informará por escrito el avance y resultado de las operaciones realizadas, cuando se le requiera.

lX.3.- El Contratista informará a PEP en forma inmediata, de todos los problemas operacionales asi como de los acontecimientos que ocasionen daños o incidentes de peligro al personal y/o equipo del Contratista o a terceros como resultado de la operación de sus equipos.

IX.4.- PEP podrá requerir al Contratista, en cualquier momento durante la vigencia del contrato, los controles e información referente a sus fuentes radioactivas.

IX.5.- El Contratista deberá entregar a PEP en los primero cinco días del mes, los informes siguientes: fallas, tiempos pérdidos por fallas, número total de operaciones, horas totales de operaciones.

IX.6.- El Contratista dentro de los tres primeros dìas de cada mes deberá entregar a la Subgerencia de Servicios por Contratos División XXXXXXX , al residente y supervisor del contrato el informe del avance fìsico financiero y del estado de los trabajos pendientes de pago.

IX.7. El Contratista al término de la operación de registros sismicos entregará en un plazo no mayor de (xx) días naturales después de concluido el trabajo a los supervisores del contrato, tres ejemplares del informe final impreso y en disco compacto (usando las versiones y formatos compatibles con Office (Versión que estipule PEP).

- Resumen ejecutivo de los resultados.

- Información general del pozo y del procesamiento realizado.

- Un mapa de ubicación de los receptores en el pozo y su memoria de cálculo. - Registro de calibración del sonico

- Secciones de datos crosscorrelacionados y el corridor stack. - Registro compuesto VSP-Registros.

- Listado de los tiempos de transito, profundidades y velocidades de las formaciones.

- Gráfica de tiempo-profundidad y de velocidades de intervalo contra los valores de la sísmica de superficie, sismograma sintetico.

- Sección sísmica de superficie con la imagen final del VSP superpuesta.

- En este informe deberá de incluir el resultado del procesamiento final de los datos de VSP. - Descripción de la tecnología empleada.

- Conclusiones y recomendaciones.

IX.8.- PEP podrá solicitar los informes mensuales y trimestrales de las pruebas hidrostáticas realizadas a los equipos de control de presión así como de su mantenimiento, las pruebas hidrostáticas de los equipos de control de presión deberán ser realizadas bajo los estándares especificados por el fabricante de los mencionados equipos que garanticen el buen desarrollo de las operaciones y de la seguridad del personal de las instalaciones y del medio ambiente.

X.- FORMATOS PARA CONTROLES X.1.- ORDEN DE TRABAJO

(21)

ANEXO “ B ”

Página 21 de 103

X.1 PEP a través del residente de obra o supervisores, solicitará al Contratista la ejecución de los trabajos objeto del presente contrato, mediante “orden de trabajo” escrita con la información respecto a las condiciones del pozo a operar, a fin de que este se prepare y elija los equipos, herramientas y accesorios para realizar los trabajos solicitados con seguridad.

X.1.1.- El contratista no ejecutara ningun trabajo, sin la orden de servicio girada por el residente de obra o el supervisor.

Dicha Orden de Trabajo, en forma general deberá contener como mínimo lo siguiente: 1.- Nombre de pozo.

2.- Nombre de campo.

3.- Descripción del trabajo de acuerdo al catalogo de servicios 4.- Datos del pozo.

5.- Intervalo de trabajo.

6.- Estado Mecánico (cuando corresponda).

7.- Subgerencia o Departamento solicitante del trabajo. 8.- Nombre, firma y ficha del funcionario solicitante del trabajo. 9.- Programa de ejecución de los trabajos (cuando corresponda). 10.- Fecha de solicitud.

11.- Nombre, firma y ficha del Supervisor o residente. 12.- Nombre, firma de recepción del Contratista.

13.- Fecha de cita de equipo, de personal y de inicio de la orden de trabajo

X.1.2.- PEP entregará las Ordenes de Trabajo al Contratista con una anticipación de 24 hrs al envío de herramientas, equipo y personal en pozos marinos y lacustres, y 8 horas en pozos terrestres, y el mismo podrá solicitar cualquier aclaración de esta al residente de obra y/o a los supervisores del contrato.

X.1.3.- El Residente de obra o los Supervisores del Contrato podrán solicitar en forma verbal o escrita (en persona, telefónicamente o via correo electrónico) al representante del CONTRATISTA, la realización de los trabajos, con la finalidad de que el CONTRATISTA se prepare para la ejecución de los mismos y se realicen con oportunidad, mientras recibe la orden por escrito del trabajo correspondiente en las oficinas de PEP y asimismo con el propósito de establecer una comunicación directa y aclarar cualquier duda sobre lo solicitado.

X.1.4.- Dada las características de los trabajos amparados en este Contrato, los cuales dependen de las operaciones de Perforación, Terminación, Reparación y Producción que se realizan en las plataformas marinas. P.E.P. notificará personalmente o telefónicamente al Contratista con una anticipación de 12 Hrs. la orden de envío de herramientas, equipos y personal para su transporte al área de plataformas y su presencia en el lugar de embarque. (Solo aplica a pozos marinos)

XI.1.5.- La recepción de los trabajos efectuados se harán en forma individual por cada orden de trabajo solicitado por PEP, las estimaciones deberán ser formuladas por orden de trabajo terminado y entregadas con la documentación de soporte correspondiente.

X.1.6.- Para efecto de considerar la fecha de inicio de la orden de trabajo, se considerará la notificada al

Contratista por el representante de PEP en forma verbal, misma que deberá será registrada en la bitácora

de obra y soportada con el reporte de trabajo.

X.1.7.- El tiempo de ejecución de los servicios, se considerará a partir de que el Contratista inicia las operaciones en el pozo hasta que este termina y hace entrega del pozo a PEP. Sin embargo se considera

(22)

ANEXO “ B ”

Página 22 de 103

que la terminación de las ordenes de trabajo es hasta la entrega de los productos (películas, copias, cintas DAT 4 mm y/o discos compactos) y su recepción formal (acta de recepción de los trabajos de la orden de trabajo correspondiente)

Se anexa formato de Orden de trabajo (formato “A”). El cual es ejemplificativo, mas no limitativo.

X.2.- CANCELACIÓN DE ORDEN DE TRABAJO

X.2.1. PEP podrá cancelar las ordenes de trabajo por medio del Residente de Obra y/o los Supervisores de Contrato, mediante el formato de cancelacion de orden de trabajo.

(23)

ANEXO “ B ”

Página 23 de 103

FORMATO “A”

ORDEN DE TRABAJO

CAMPO: POZO: PLATAFORMA:

SERVICIOS SOLICITADOS

PARTIDA DESCRIPCION INTERVALO(MTS)

DE A M

DE

DE A M

OTROS:

DATOS DEL POZO

DIAM. ULT. TR. " PESO LBS/PIE PROF. ZAPATA M. PROF. TOTAL M.

DIAM. BARRENA " TIPO FLUIDO NIVEL M. DENS. VISC.

DESV. MAX GRADOS PROF. M. _H2S P.P.M. _CO2 P.P.M.

PROF. BOCA LINER M. PROF. INTERIOR M. POZO PRODUCTOR INYECTOR

TUB. PROD. SIMPLE COMB. V. DE TORM. TIPO: MCA:

DIAM. " PESO LBS/PIE PROF. M. CAMISA TIPO PROF. M

DIAM. " PESO LBS/PIE PROF. M.

CONEX. ROSCADA EN PARTE SUP 1/2 ARBOL: DIAM.: " TIPO: VALV. GAS LIFT(1) M CONEX. BRIDA EN PARTE SUP. 1/2 ARBOL DIAM.: " ANILLO SELLO: VALV. GAS LIFT(2) M PROF. TOTAL AP. PROD.: M DIAM. MIN. TP.: " PROF.: M. VALV. GAS LIFT(3) M

EMPACADOR TIPO: DIAM. " PROF.: M.

PRES. DE CABEZA ANTES DE DISPARO: PSI. PRES. MAX. ESTIMADA DESPUES DEL DISPARO: PSI TEMPERATURA MAXIMA ESTIMADA: _OC A M. EDO. MEC. PROPORCIONADO: SI NO

EQ. DE CONTROL DE PRESION: SI NO RANGO: PSI TIPO: _H2S STD DATOS DEL SOLICITANTE UNIDAD OPERATIVA:

FECHA NOMBRE FICHA FIRMA:

DATOS DE QUIEN ORDENA EL TRABAJO: SUPERVISOR

NOMBRE FICHA: FIRMA:

DATOS DE QUIEN RECIBE: SUPERINTENDENTE DE CONSTRUCCIÓN

COMPAÑÍA: NOMBRE FECHA FIRMA:

FECHA DE INICIO DE LA ORDEN DE TRABAJO:

Para efecto de considerar la fecha de inicio de la orden de trabajo, se considerará la notificada al Contratista por el representante de PEP en forma verbal, misma que deberá será registrada en la bitácora de obra y soportada con el reporte de trabajo.

(24)

ANEXO “ B ”

Página 24 de 103

FORMATO “B”

CANCELACIÓN DE ORDEN DE TRABAJO

CAMPO: POZO: PLATAFORMA:

SERVICIO FECHA SOLICITUD

OBSERVACIONES

ORDEN A CANCELAR

MOTIVO CANCELACION:

DATOS DEL SOLICITANTE DE CANCELACIÓN: UNIDAD OPERATIVA XXXXXXXXX

FECHA NOMBRE FICHA FIRMA:

DATOS DE QUIEN ORDENA LA CANCELACIÓN: SUPERVISOR DE OBRA

NOMBRE FICHA: FIRMA:

DATOS DE QUIEN RECIBE:: SUPERINTENDENTE DE CONSTRUCCIÓN

(25)

ANEXO “ B ”

Página 25 de 103

XI.- CONDICIONES GENERALES.

XI.1.- El Contratista deberá presentar el reporte de operación para su firma, al personal tècnico de PEP presente en el pozo: (Superintendente o Ingeniero de proyecto o Ingeniero de Yacimientos (Activos) o Inspector técnico de perforación (ITP) o Inspector técnico de reparación ITR).

XI.2.- Cuando por la naturaleza de los trabajos, PEP requiera de la participación simultánea de otros

Contratistas y/o de PEP, el Contratista se obliga a realizar el trabajo solicitado, responsabilizándose de la

parte correspondiente de acuerdo al presente contrato.

XI.3.- El Contratista podrá subcontratar cualquier parte de los trabajos objeto de este contrato, descritos en el anexo-C, previa solicitud por escrito y PEP lo autorizará cuando ocurran circunstancias que lo ameriten, con la finalidad de evitar tiempos perdidos, retrasos operativos y pérdidas económicas.

XI.4.- El Contratista deberá considerar en la toma de información, los metros de registro que sean necesarios para garantizar la correcta correlación con el registro del intervalo anterior, sin que esto implique para PEP un pago adicional.

XI.5.- En los registros de rayos gamma, no procede el pago doble para el mismo intervalo, por lo que el

Contratista deberá considerar y presentar el rayos gamma en los demás registros, que se tomen en el

mismo intervalo.

XI.6.- Por necesidades operativas PEP podrá solicitar al Contratista la toma de información en agujero entubado, de los siguientes registros: rayos gamma, neutrón compensado, espectroscopía de rayos gamma naturales, sónicos (dipolar o digital), sísmico de velocidades (CHECK SHOT, VSP) el costo de estos servicios será el mismo en agujero abierto o entubado..

XI.7.- Los registros de Imagen ultrasónica a pozo abierto y de Microimagen de formación con principio resistivo, se entregaran a PEP con la siguiente información dentro de su presentación: procesado de Imágenes, índice, amplitud, orientación de fracturas, echados estratigraficos e interpretación de las imágenes (estáticas y dinámicas).

XI.8.- Los registros sonicos dipolar deberán incluir procesado e interpretación de propiedades mecánicas elásticas y estabilidad del agujero, análisis de fracturas con su estudio anisotrópico. Para los registros Sónico Digital deberán incluir procesado de análisis de fracturas, propiedades macánicas, elásticas y estabilidad del agujero.

XI.9.- Los trabajos de extracción de muestras de pared se harán con la herramienta adecuada para realizar dichos trabajos y será propuesta a PEP por el Contratista, en cada solicitud de servicio estas herramientas podrán ser del tipo de impacto o rotado.

XI.10.- Los registros de resonancia magnética deberán incluir procesado para litología compleja y distribución de fluidos de la formación y su interpretación.

XI.11.- El Contratista también deberá proporcionar la información de los registros sismicos de velocidades en formato de grabación SEG-Y.

XI.12.- Los registros de velocidades sísmicas (Check Shoot) deberán incluir: Verticalización de los tiempos de transito referidos al nivel del mar. También deberán entregar cinta con grabación de onda sísmica (2,500 miliseg. a partir de la entrada de corte).

XI.13.- El registro VSP puede ser de offset cero, con offset lejano, de incidencia vertical y con la fuente de energía en diferentes posiciones (walk-away).
