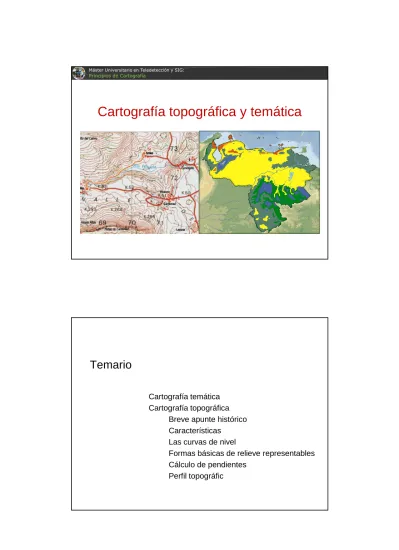

Máster Universitario en Teledetección y SIG: Principios de Cartografía
Cartografía topográfica y temática
Temario
Cartografía temática Cartografía topográfica
Breve apunte histórico Características
2
9.6 Cartografía temática
(1/8)• Els mapes temàtics es poden classificar segons la seva funció principal:
– Mapes d'inventari: emmagatzemen informació. – Mapes analítics: analitzen les dades.
– Mapes sintètics: interpreten i resumeixen l'anàlisi.
• Les tècniques més habituals són:
– Els símbols graduats – Les coropletas
– Les isolínies
– Els símbols unitaris repetits – Els símbols proporcionals – Els mapes de flujos
9.6 Cartografía temática
(2/8)• Símbolos graduados:
– Los mapas de símbolos graduados utilizan símbolos para representar valores de una variable de escala por región geográfica. El tamaño de cada símbolo es proporcional al valor para esta región.
9.6 Cartografia temàtica
(3/8)• Les coropletas:
– Mapa temático que representa la distribución espacial de un fenómeno mediante tramas o diferentes tonos de color o gris donde la gradación de intensidad expresa diferentes intervalos de los valores de un fenómeno en unidades territoriales, administrativas o convencionales.
– Las áreas están moldeadas en proporción con la medida de la variable estadística que se exhibe en el mapa, por ejemplo densidad demográfica o renta per cápita. – Proporciona una manera fácil de visualizar como una
medida varía a través de un área geográfica. – Los datos suelen estar agrupados.
4
9.6 Cartografía temática
(5/8)• Las isolíneas y mapas de flujos :
– Mapa temático que representa las direcciones de movimiento mediante líneas de ancho variable,
proporcionales a su importancia y esquematizadas de acuerdo con el trazado.
9.6 Cartografía temática
(6/8)• Símbolps proporcionales:
– Símbolo cartográfico cuyas dimensiones varían proporcionalmente con la importancia o magnitud del fenómeno representado.
9.6 Cartografía temática
(7/8)• Símbolos unitarios repetidos:
9.6 Cartografía temática
(8/8)• Los mapas que contienen símbolos que deben estar agrupados, deben considerar el siguiente:
– Se deben juntar los datos que tienen un valor real similar.
– Se deben separar los datos que significan diferencias en la realidad.
– Se debe cubrir toda la gama de valores sin repeticiones ni omisiones.
6
9.7 Cartografía topográfica
• La característica distintiva de un mapa
topográfico es que la forma de la superficie de la Tierra, el relieve, está representado por curvas de nivel.
• Las curvas son líneas imaginarias que unen puntos de igual elevación en la superficie de la tierra por encima o por debajo de una superficie de referencia, como por ejemplo el nivel del mar.
• Las curvas hacen posible medir la altura de montañas, profundidades del fondo de océanos, y ángulo de las pendientes.
9.7.1 Breve apunte histórico
(1/3)• Breve apunte histórico:
– No se puede hablar de topografía hasta el s.XVII – Hasta el siglo XVIII se representaban las
montañas como perfiles: parecen filas de piedras, cuerpos escamosos ...
9.7.1 Breve apunte histórico
(2/3)– Las curvas de nivel las usó por primera vez el holandés Nicholas Cruquius, en 1728, para representar la profundidad del estuario del río Merwede.
– Para representar el relieve terrestre, el mapa más antiguo corresponde al realizado por
el ingeniero francés Dupain-Triel en 1791.
9.7.1 Breve apunte histórico
(3/3)• A partir de 1850 se comenzaron a imprimir las curvas en colores.
• El primer mapa nacional con curvas de nivel fue el de Austria a escala 1:25 000 iniciado 1869. • En el caso de España se empezaron a usar a
partir del primer Mapa Topográfico Nacional de 1875.
8
9.7.2 Características
(1/2)• Se clasifican según la escala en series
cartográficas.
• La serie básica está creada a partir de
medidas apoyadas con trabajo de campo,
modelos estereoscópicos o imágenes de
radar y sonar y en escalas del orden de 1:
5000.
• El resto de series son derivaciones de la
misma, por reducción o generalización
.9.7.2 Características
(2/2)• Elementos distinguibles:
– Planimetría: incluye:
• aspectos naturales como la red hidrográfica, vegetación...
• aspectos humanos como los usos del suelo, vías de comunicación, límites
administrativos...
– Altimetría: es la representación del relieve. – Toponimia: conjunto de nombres propios que
aparecen en un mapa. No ha de impedir la observación y lectura del resto de
MODELOS DE DATOS: VECTOR
Mapa coroplético
Curvas de nivel Triangular Irregular Network
9.7.3 Las curvas de nivel
(1/6)• Curva de nivel: Intersección ficticia entre un
objeto (o elemento geográfico) y unos planos imaginarios paralelos a una base y a
intervalos de altitud de igual separación.
• Cada curva delimita una superficie en la que todos sus puntos son de igual
10
9.7.3 Las curvas de nivel
(2/6)• Las curvas de nivel que están dibujadas con un trazo más grueso denominan curvas de nivel maestras. El resto se denominan curvas intermedias.
• Entre dos curvas de nivel consecutivas hay una
diferencia de altitud que se denomina intervalo de nivel o equidistancia. (En el ejemplo anterior 50 m).
Escala 1:25 000 10m Escala 1:50 000 20m Escala 1: 100 000 50m Escala 1: 200 000 100m?
• El desnivel es la distancia vertical que existe entre dos puntos que se encuentran a diferente altura. (En el ejemplo anterior el desnivel entre la cima y el punto A es de 195 metros).
9.7.3 Las curvas de nivel
(3/6)• El nombre técnico es isohipsas (griego = igual altitud) para las curvas de nivel terrestres. • Para las curvas de profundidad es isobata
(griego = igual profundidad).
• El plan base para la representación del relieve es el definido por el nivel medio del mar.
También existen:
– Isócronas: mismo período de tiempo.
– Isohietas: igual cantidad de precipitación en un período de tiempo.
9.7.3 Las curvas de nivel
(4/6)• En el caso de que tengamos una cuenca
deprimida (ej: un cráter), las curvas de nivel se representarán de forma discontinua.
9.7.3 Las curvas de nivel
(5/6)• A escalas más pequeñas de 1: 500 000 y menores no pueden llegar a representar las curvas de nivel. Como alternativa se utilizan las tintas hipsométricas, ideado por E. Von Sydow 1873.
• Representan la altitud mediante diferentes gradaciones de color. Consiste en llenar los espacios generalmente entre las curvas de nivel maestras con colores? Ligeramente
diferentes.
– Las zonas más bajas en verde y siena.
12
9.7.3 Las curvas de nivel
(6/6)9.7.4 Formas básicas de relieve representables (1/5)
• Partes altas de les muntanyas:
– Cima: punto más alto de una montaña o una colina.
– Pico: cima de una montaña que termina de forma prominente.Passos entre cims:
– Coll (collado): relieve más bajo entre dos montañas donde el paso suele ser más fácil. – Puerto: paso entre dos montañas por donde a
menudo pasa un camino o una carretera.
• Referido a las caras de las montañas:
– Vertiente (Vertiente): superficie inclinada de un relieve. Lo que une la base con la cima.
9.7.4 Formas básicas de relieve representables (2/5)
• Depresiones recorridas por un curso de agua : – Vaguada (vaguada): línea donde confluye la
parte inferior de dos vertientes. Coincide con la línea que une los puntos más bajos del valle y normalmente corresponde a un curso de agua.
– Valle: conjunto de vertientes que terminan en un mismo vaguada
9.7.4 Formas básicas de relieve representables (3/5)
• Las curvas de nivel cerradas cercan una cima o pico.
• Las curvas de nivel situadas unas cerca de las otras indican una pendiente escarpada.
14
9.7.4 Formas básicas de relieve representables (4/5)
• Las curvas de nivel muy distanciadas indican un terreno plano o de pendiente suave.
• Cuando tenemos dos cumbres cerca indica un puerto.
9.7.4 Formas básicas de relieve representables (5/5)
• Las curvas de nivel separadas uniformemente indican una pendiente regular y separadas desigualmente una pendiente irregular.
• En el caso de las crestas, las curvas forman una inflexión en forma de V al revés y por tanto
• La pendiente es la inclinación de una superficie respecto a la horizontal o también el cociente entre la distancia horizontal recorrida entre dos puntos y su desnivel.
• Se define como un ángulo o como un porcentaje.
